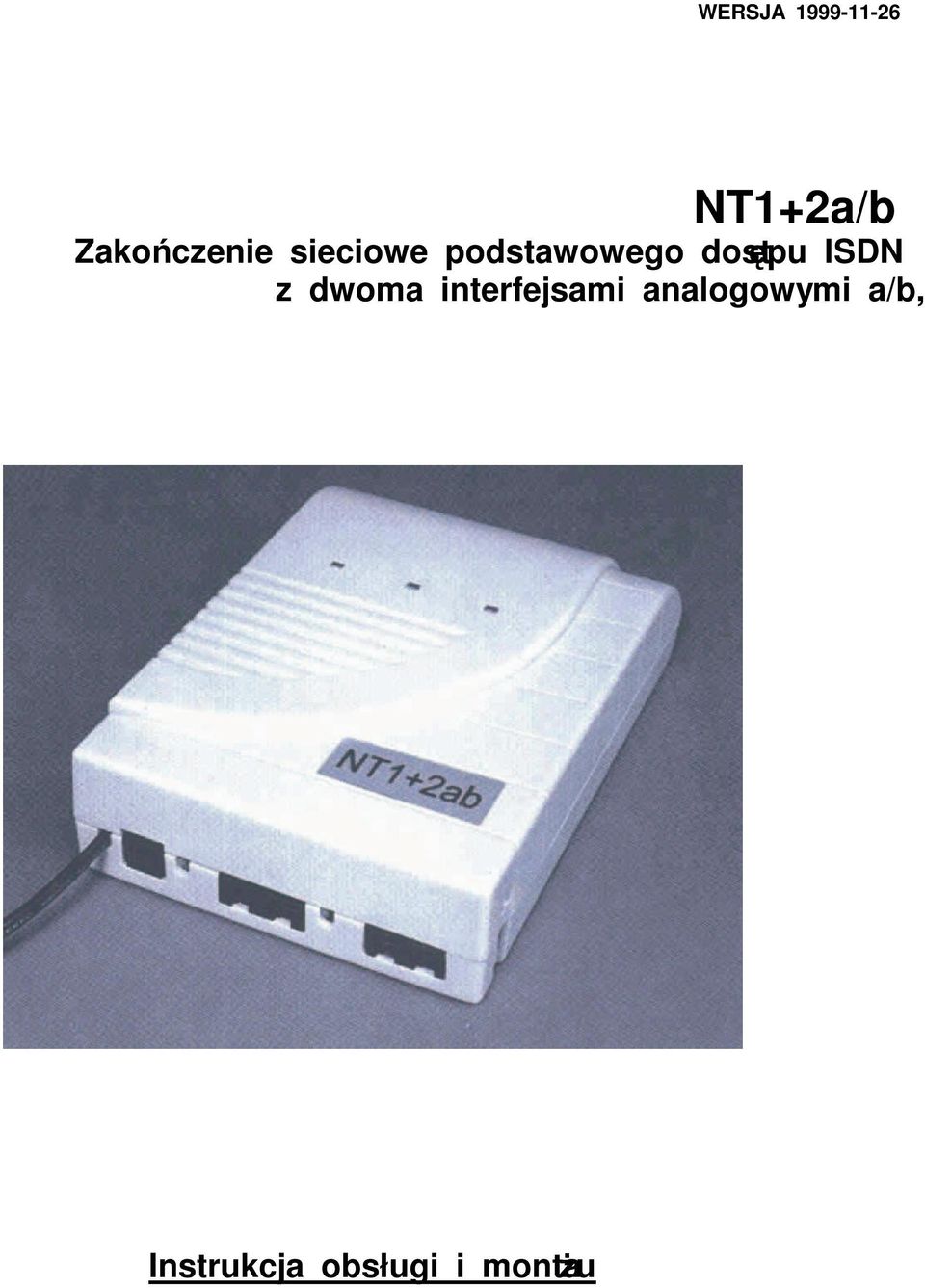

1 WERSJA NT1+2a/b Zakoczenie sieciowe podstawowego dostpu ISDN z dwoma interfejsami analogowymi a/b, Instrukcja obsługi i montau

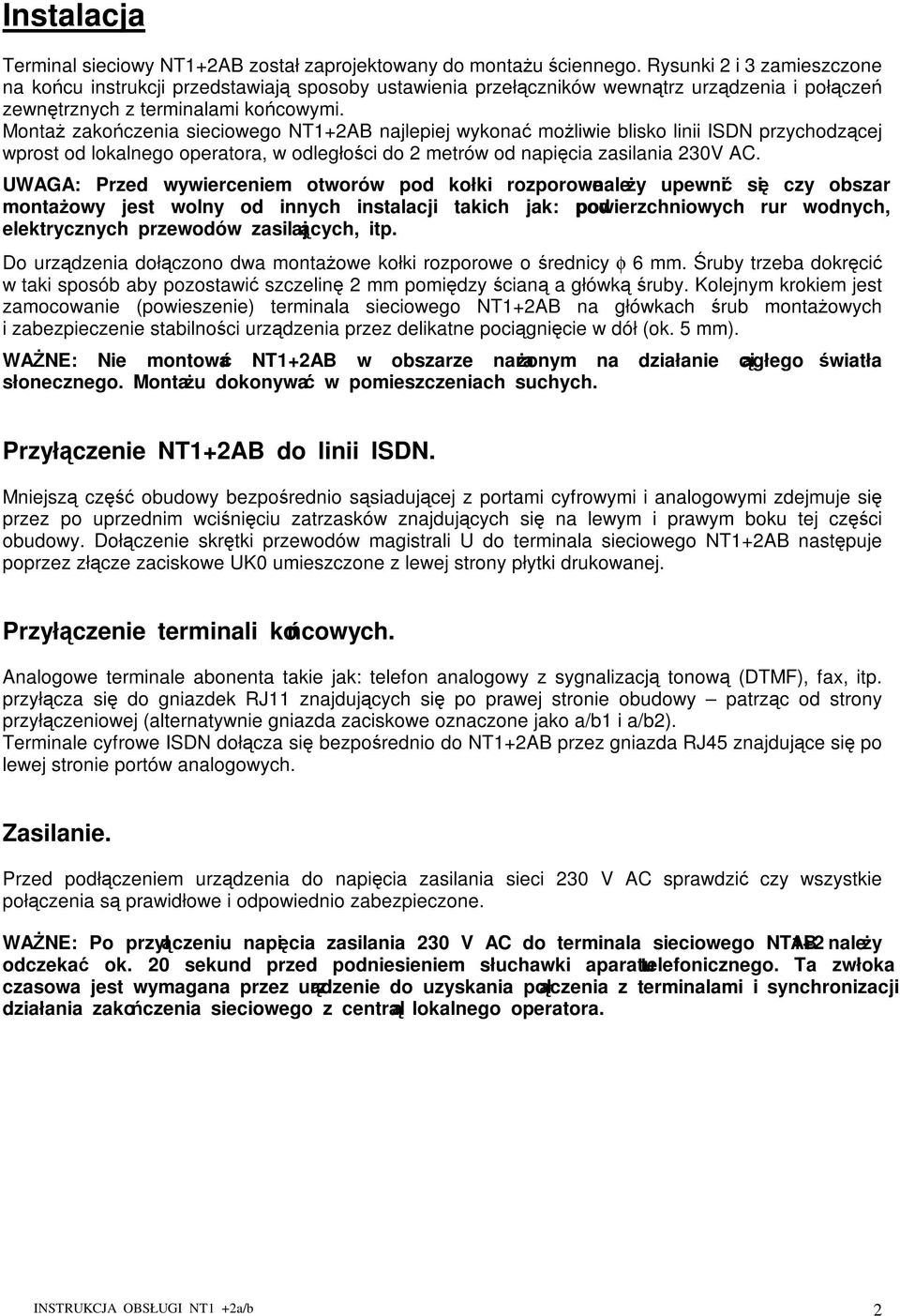

2 Instalacja Terminal sieciowy NT1+2AB został zaprojektowany do montau ciennego. Rysunki 2 i 3 zamieszczone na kocu instrukcji przedstawiaj sposoby ustawienia przełczników wewntrz urzdzenia i połcze zewntrznych z terminalami kocowymi. Monta zakoczenia sieciowego NT1+2AB najlepiej wykona moliwie blisko linii ISDN przychodzcej wprost od lokalnego operatora, w odległoci do 2 metrów od napicia zasilania 230V AC. UWAGA: Przed wywierceniem otworów pod kołki rozporowe naley upewni si czy obszar montaowy jest wolny od innych instalacji takich jak: podpowierzchniowych rur wodnych, elektrycznych przewodów zasilajcych, itp. Do urzdzenia dołczono dwa montaowe kołki rozporowe o rednicy φ 6 mm. ruby trzeba dokrci w taki sposób aby pozostawi szczelin 2 mm pomidzy cian a główk ruby. Kolejnym krokiem jest zamocowanie (powieszenie) terminala sieciowego NT1+2AB na główkach rub montaowych i zabezpieczenie stabilnoci urzdzenia przez delikatne pocignicie w dół (ok. 5 mm). WANE: Nie montowa NT1+2AB w obszarze naraonym na działanie cigłego wiatła słonecznego. Montau dokonywa w pomieszczeniach suchych. Przyłczenie NT1+2AB do linii ISDN. Mniejsz cz obudowy bezporednio ssiadujcej z portami cyfrowymi i analogowymi zdejmuje si przez po uprzednim wciniciu zatrzasków znajdujcych si na lewym i prawym boku tej czci obudowy. Dołczenie skrtki przewodów magistrali U do terminala sieciowego NT1+2AB nastpuje poprzez złcze zaciskowe UK0 umieszczone z lewej strony płytki drukowanej. Przyłczenie terminali kocowych. Analogowe terminale abonenta takie jak: telefon analogowy z sygnalizacj tonow (DTMF), fax, itp. przyłcza si do gniazdek RJ11 znajdujcych si po prawej stronie obudowy patrzc od strony przyłczeniowej (alternatywnie gniazda zaciskowe oznaczone jako a/b1 i a/b2). Terminale cyfrowe ISDN dołcza si bezporednio do NT1+2AB przez gniazda RJ45 znajdujce si po lewej stronie portów analogowych. Zasilanie. Przed podłczeniem urzdzenia do napicia zasilania sieci 230 V AC sprawdzi czy wszystkie połczenia s prawidłowe i odpowiednio zabezpieczone. WANE: Po przyłczeniu napicia zasilania 230 V AC do terminala sieciowego NT1+2AB naley odczeka ok. 20 sekund przed podniesieniem słuchawki aparatu telefonicznego. Ta zwłoka czasowa jest wymagana przez urzdzenie do uzyskania połczenia z terminalami i synchronizacji działania zakoczenia sieciowego z central lokalnego operatora. INSTRUKCJA OBSŁUGI NT1 +2a/b 2

3 Konfiguracja podstawowa. Konfiguracj ustawie zakoczenia sieciowego NT1+2a/b przeprowadza si za pomoc przełczników typu DIP i sygnałów tonowych (DTMF) z telefonu analogowego. Przełczniki DIP usytuowane s wewntrz urzdzenia i nie dostpne bez zdjcia górnej pokrywy urzdzenia. Programowanie funkcji za pomoc sygnałów tonowych mona zabezpieczy przed nieautoryzowanymi zmianami przez wprowadzenie kodu dostpu. Fabrycznie zaprogramowany kod dostpu wynosi #97 i moe zosta zmieniony. Udostpnienie portów analogowych a/b. Udostpnienia portów analogowych mona dokona jedynie przy pomocy aparatu telefonicznego z sygnalizacj tonow (DTMF) i ustawieniu przełcznika SW1-2 w pozycji ON. Kady port analogowy ustawiany jest oddzielnie. Wprowadzanie kodu dostpu. Podczas programowania zaleca si korzystanie z aparatu telefonicznego z wbudowanym wywietlaczem alfanumerycznym, w celu ledzenia wpisywanych sekwencji znakowych. Aby wprowadzi kod dostpu naley podnie słuchawk telefonu analogowego, poczeka na sygnał a nastpnie poda kod #97 (lub inny wczeniej zaprogramowany). Po wprowadzeniu kodu, w słuchawce nadal utrzymuje si sygnał. Po wprowadzeniu znaku [ # ] połczenie z lokalnym operatorem zostaje rozłczone a sygnał połczenia centrali zastpiony jest sygnałem generowanym wewntrznie przez terminal sieciowy NT1+2AB. Od tego momentu mona wprowadza ustawienia funkcji opisane w dalszej czci instrukcji. Po odłoeniu słuchawki nastpuje wyjcie z trybu programowania. Ustawienia opisane w punktach (0) i (1) mog by programowane bez potrzeby wprowadzania hasła zabezpieczajcego przed nieautoryzowanym dostpem. Przyciski specjalne. Przyciskajc klawisz [ * ] mona powróci do pocztku trybu programowania bez zapisania aktualnych ustawie. Przycisk [ # ] słuy do potwierdzania kadego wprowadzonego znaku lub sekwencji programowej. Sygnalizacja w trakcie programowania. Wprowadzenie pierwszego znaku po [ # ] wyłcza sygnał programowania (cisza w słuchawce). Odpowiedzi na błdnie wprowadzon sekwencje znaków s cztery krótkie dwiki i samoczynny powrót do trybu programowania, sygnalizowany pojawieniem si cigłego sygnału w słuchawce. Poprzednio wprowadzone i potwierdzone ustawienia pozostaj zapamitane. INSTRUKCJA OBSŁUGI NT1 +2a/b 3

4 (0) Wielokrotny numer abonenta MSN. Oprócz numerów przypisanych terminalom cyfrowym, w kadym porcie analogowym terminala sieciowego NT1+2AB mona zaprogramowa 1,2 lub 3 numery MSN, przy czym kady porty analogowy programowany jest indywidualnie (1# - MSN pierwszy, 2# - MSN drugi, 3# - MSN trzeci; gdzie liczba porzdkowa oznacza dowolny z przyznanych przez operatora MSN i nie jest numerem kolejnym) Numer MSN moe składa si maksymalnie z 20 cyfr. Jeli wywołanie przychodzce dotyczy numeru przydzielonego zarówno interfejsowi S/T jak i interfejsom analogowym a/b wtedy dzwoni wszystkie telefony (osoba podnoszca pierwsza słuchawk przejmuje połczenie). Jeli ten sam numer MSN posiadaj oba terminale analogowe, to przy wybraniu tego numeru oba zadzwoni. Numer MSN wpisany pod pozycj 1# posiada najwyszy priorytet, wpisanie numerów MSN pod pozycje 2# i 3# (z pominiciem pozycji 1#) powoduje przyjmowanie wszystkich zgłosze przez aparaty analogowe. Dla rozmów wychodzcych, pierwszy numer MSN jest wysyłany w sie. Jeli aden numer nie został zaprogramowany, wszystkie rozmowy przychodzce bd przyjmowane zarówno przez port a/b1 jak i port a/b2. Uwaga: Kad zmian ustawienia poprzedza sekwencja #97 0# #97 0# Tryb wprowadzania numeru [1,2,3]# 1# Wybór jednego z trzech numerów wywoławczych pierwszego portu analogowego [0...9]# # Wpisanie i zapamitanie numeru Przykład programowania numeru: #97 0# 1# # Numer MSN moe zosta skasowany nastpujc sekwencj kodów. 0# #97 0# Tryb wprowadzania numeru wywoławczego [1,2,3]# 3# Wybór numeru MSN do skasowania. # # Potwierdzenie Przykład kasowania numeru: #97 0# 1# #. Gorca linia (Hotline). W kadym terminalu analogowym moe by zaprogramowany specjalny numer docelowy zwany gorc lini. Gdy funkcja Hotline jest aktywna podniesienie słuchawki i przycinicie wybranego przycisku klawiatury telefonu (tylko dla telefonów z sygnalizacj tonow) spowoduje wybranie, wczeniej zaprogramowanego numeru. Programowanie gorcej linii (docelowego numeru MSN): #97 0# 9# <numer gorcej linii ># Aktywacja gorcej linii dla portów analogowych a/b: #97 0# 8# Dezaktywacja gorcej linii dla portów analogowych a/b: #97 0# 7# Wykasowanie gorcej linii (docelowego numeru MSN: #97 0# 9# # INSTRUKCJA OBSŁUGI NT1 +2a/b 4

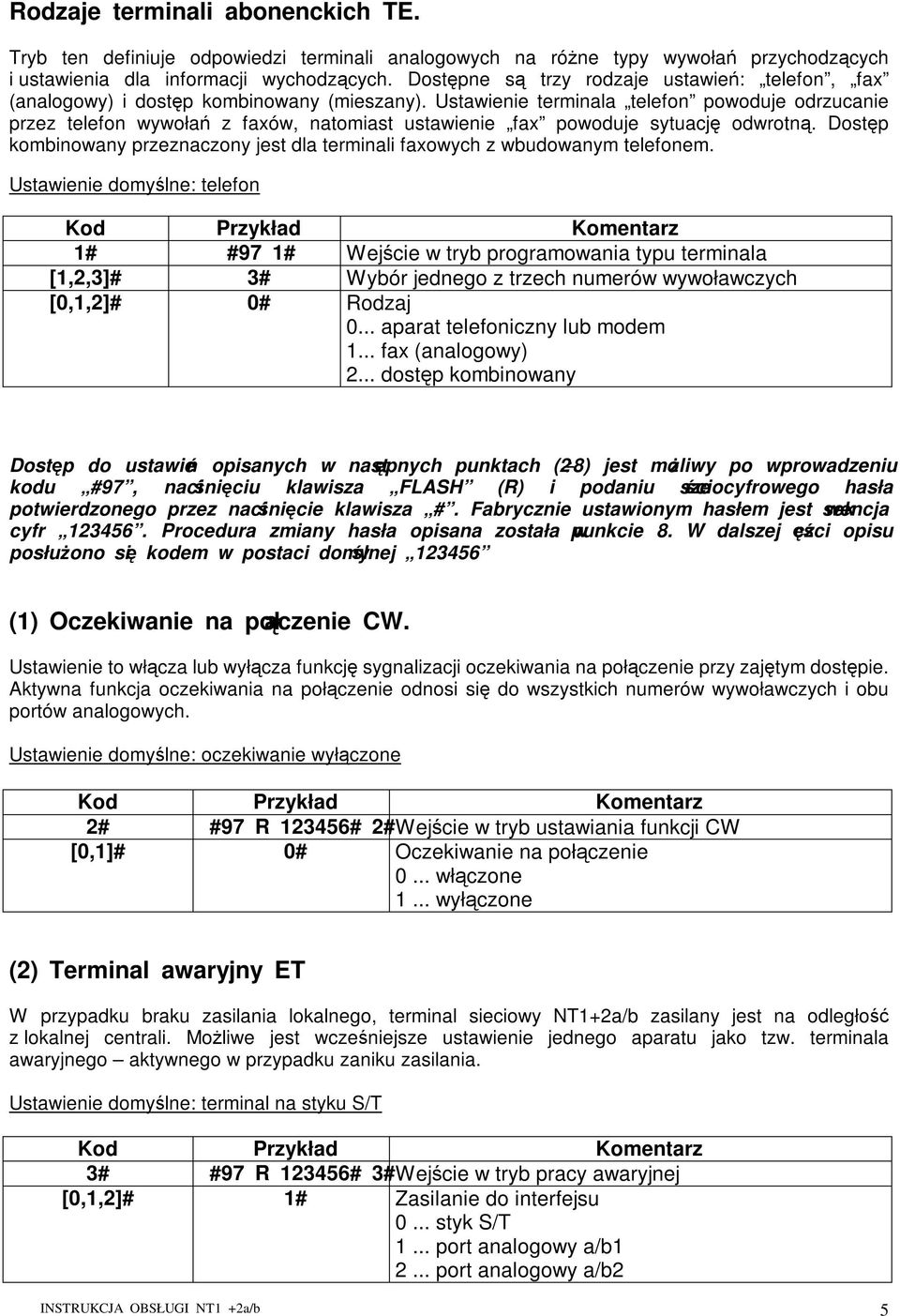

5 Rodzaje terminali abonenckich TE. Tryb ten definiuje odpowiedzi terminali analogowych na róne typy wywoła przychodzcych i ustawienia dla informacji wychodzcych. Dostpne s trzy rodzaje ustawie: telefon, fax (analogowy) i dostp kombinowany (mieszany). Ustawienie terminala telefon powoduje odrzucanie przez telefon wywoła z faxów, natomiast ustawienie fax powoduje sytuacj odwrotn. Dostp kombinowany przeznaczony jest dla terminali faxowych z wbudowanym telefonem. Ustawienie domylne: telefon 1# #97 1# Wejcie w tryb programowania typu terminala [1,2,3]# 3# Wybór jednego z trzech numerów wywoławczych [0,1,2]# 0# Rodzaj 0... aparat telefoniczny lub modem 1... fax (analogowy) 2... dostp kombinowany Dostp do ustawie opisanych w nastpnych punktach (2 8) jest moliwy po wprowadzeniu kodu #97, naciniciu klawisza FLASH (R) i podaniu szeciocyfrowego hasła potwierdzonego przez nacinicie klawisza #. Fabrycznie ustawionym hasłem jest sekwencja cyfr Procedura zmiany hasła opisana została w punkcie 8. W dalszej czci opisu posłuono si kodem w postaci domylnej (1) Oczekiwanie na połczenie CW. Ustawienie to włcza lub wyłcza funkcj sygnalizacji oczekiwania na połczenie przy zajtym dostpie. Aktywna funkcja oczekiwania na połczenie odnosi si do wszystkich numerów wywoławczych i obu portów analogowych. Ustawienie domylne: oczekiwanie wyłczone 2# #97 R # 2# Wejcie w tryb ustawiania funkcji CW [0,1]# 0# Oczekiwanie na połczenie 0... włczone 1... wyłczone (2) Terminal awaryjny ET W przypadku braku zasilania lokalnego, terminal sieciowy NT1+2a/b zasilany jest na odległo z lokalnej centrali. Moliwe jest wczeniejsze ustawienie jednego aparatu jako tzw. terminala awaryjnego aktywnego w przypadku zaniku zasilania. Ustawienie domylne: terminal na styku S/T 3# #97 R # 3# Wejcie w tryb pracy awaryjnej [0,1,2]# 1# Zasilanie do interfejsu 0... styk S/T 1... port analogowy a/b port analogowy a/b2 INSTRUKCJA OBSŁUGI NT1 +2a/b 5

6 (3) Blokada prezentacji numeru wychodzcego CLIR i prezentacji numeru przychodzcego COLR. Ustawienie CLIR przekazuje do lokalnej centrali blokad prezentacji numeru nakładan na rozmow wychodzc. Ustawienia domylne mog zosta skasowane dla kadorazowego połczenia na poszczególnym porcie przy zastosowaniu kodu (*31# lub 067) o ile opcja ta jest zgodna z oprogramowaniem lokalnej centrali. Ta sama warto co CLIR wykorzystywana jest do nałoenia blokady prezentacji numeru na rozmowy przychodzce. Ustawienie domylne: blokada wyłczona 4# #97 R # 4# Wejcie w poziom ustawiania CLIR [0,1]# 1# 0 - prezentacja numeru udostpniona 1 - prezentacja numeru zablokowana (4) Opónienie kasowania połczenia CBTD. Ustawienie to definiuje czy rozłczenie rozmowy przychodzcej ma by natychmiastowe czy po pewnej zwłoce czasowej (2 min.) od odłoenia słuchawki. Uytkownik moe np. w tym czasie zmieni terminal bez utraty połczenia (przenono terminala). Ustawienie domylne: opónienie wyłczone 6# #97 R # 6# Wejcie w tryb ustawiania zwłoki czasowej [0,1]# 1# 0 natychmiastowe rozłczenie 1 rozłczenie ze zwłok 2 min. (5) Wybór protokołu komunikacyjnego. Przed wyborem dodatkowych usług (przekierowanie bezwarunkowe, przekierowanie w przypadku braku odpowiedzi czy przekierowanie przy zajtoci) naley ustawi, w porozumieniu z lokalnym operatorem ISDN, jeden z dwóch dostpnych protokołów komunikacji z central. Protokół Keypad moe si róni w zalenoci od rodzaju lokalnej centrali, natomiast protokół funkcjonalny charakteryzuje spójno standardu dlatego ustawieniem domylnym wybrano protokół Functional. Ustawienie domylne: protokół Functional 7# #97 R # 7# Protokół [0,1]# 1# 0 protokół Functional 1 protokół Keypad INSTRUKCJA OBSŁUGI NT1 +2a/b 6

7 (6) Hasło Ustawienie to słuy do zmiany hasła dostpu, które umoliwia wejcie w tryb programowania funkcji, dostpnych jedynie dla personelu technicznego. 8# #97 R # 8# Wejcie w tryb zmiany hasła 8# 8# Potwierdzenie wejcia w tryb zmiany hasła. Po przyciniciu klawisza # w słuchawce pojawia si sygnał oczekiwania na połczenie bdcy potwierdzeniem [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] # Nowe hasło UWAGA! Nowe hasło naley zapisa i przechowywa w bezpiecznym miejscu. Brak hasła dostpu uniemoliwia programowanie. Hasło musi składa si z 6 cyfr. W przeciwnym razie pojawi si sygnał błdu i zmiany w programowaniu nie bd zaakceptowane. (7) Charakterystyka obcienia linii. Ustawienie to daje moliwo wyboru charakteru obcienia linii tj. impedancji i rezystancji R=600Ω. Ustawienie to dotyczy równie obu interfejsów analogowych a/b1 i a/b2. Ustawienie domylne: rezystancja R=600Ω. 9# #97 R # 9# Wejcie w tryb zmiany rodzaju obcienia. [0,1]# 1# 0...R=600Ω - POLSKA 1...R=600Ω Ω // 115 nf INSTRUKCJA OBSŁUGI NT1 +2a/b 7

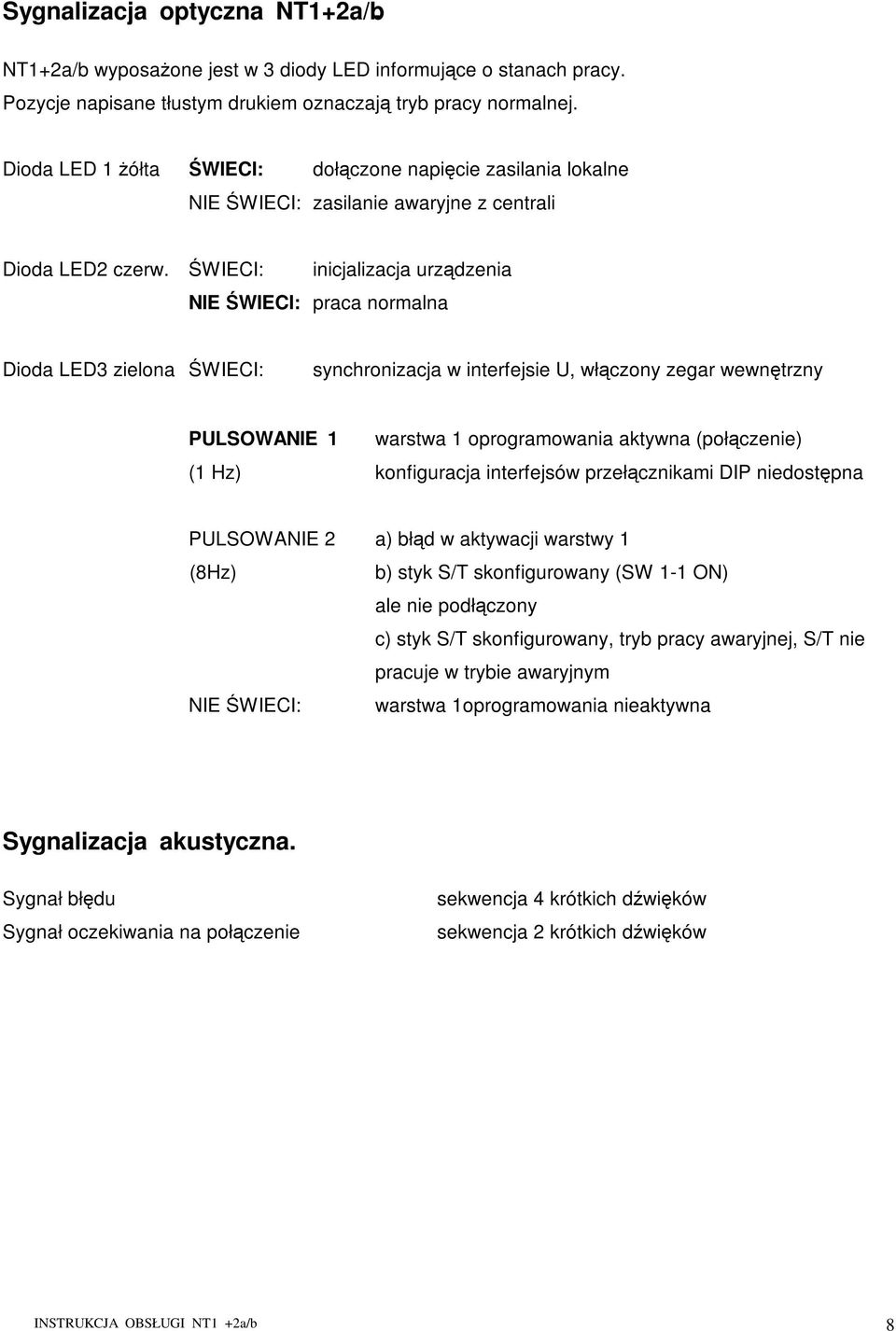

8 Sygnalizacja optyczna NT1+2a/b. NT1+2a/b wyposaone jest w 3 diody LED informujce o stanach pracy. Pozycje napisane tłustym drukiem oznaczaj tryb pracy normalnej. Dioda LED 1 ółta WIECI: dołczone napicie zasilania lokalne NIE WIECI: zasilanie awaryjne z centrali Dioda LED2 czerw. WIECI: inicjalizacja urzdzenia NIE WIECI: praca normalna Dioda LED3 zielona WIECI: synchronizacja w interfejsie U, włczony zegar wewntrzny PULSOWANIE 1 warstwa 1 oprogramowania aktywna (połczenie) (1 Hz) konfiguracja interfejsów przełcznikami DIP niedostpna PULSOWANIE 2 a) błd w aktywacji warstwy 1 (8Hz) b) styk S/T skonfigurowany (SW 1-1 ON) ale nie podłczony c) styk S/T skonfigurowany, tryb pracy awaryjnej, S/T nie pracuje w trybie awaryjnym NIE WIECI: warstwa 1oprogramowania nieaktywna Sygnalizacja akustyczna. Sygnał błdu Sygnał oczekiwania na połczenie sekwencja 4 krótkich dwików sekwencja 2 krótkich dwików INSTRUKCJA OBSŁUGI NT1 +2a/b 8

9 Aktywacja usług ISDN z telefonu analogowego Moliwe jest uaktywnienie okrelonych funkcji standardu ISDN przy pomocy telefonu analogowego wyposaonego w klawisz R (recall) lub flash, wprowadzajcego przerw w sygnale ( ms). W poniszych wyjanieniach, w celu uzyskania lepszej czytelnoci, klawisze wprowadzane bezporednio po sobie oddzielone s spacj. (1) Zawieszenie rozmowy (HOLD): W przypadku wystpienia potrzeby zawieszenia rozmowy w trakcie połczenia i nawizania innego krótkiego połczenia, naley wprowadzi: R-flash 2 jeli łcze dostpowe jest jeszcze wolne, w słuchawce pojawi si sygnał cigły i moliwe stanie si wybranie numeru drugiego rozmówcy. (2) Powrót do poprzedniej rozmowy (RETRIEVE): Moliwe jest zakoczenie rozmowy dodatkowej i powrót do połczenia zawieszonego po naciniciu: R-flash 1 połczenie dodatkowe zostaje przerwane i nastpuje automatyczny powrót do pierwszej rozmowy. Jeli abonent z połczenia pierwotnego odłoył ju słuchawk to pojawi si sygnał zajtoci linii. (3) Przełczanie pomidzy dwoma rozmówcami (BROKERING): Jeli zajdzie potrzeba połczenia z dwoma rozmówcami na zmian bez rozłczania któregokolwiek połczenia naley wybra: R-flash 2 moliwo przełczania pomidzy dwoma rozmówcami. Jeli rozmówca pierwotny zakoczy połczenie podczas rozmowy z drugim rozmówc, w słuchawce pojawi si sygnał dwikowy. Mona wtedy dokona powtórnego wybrania numeru wybierajc jeden z klawiszy: redial lub R-flash 2. Jeli rozmówca z którym utrzymuje si stałe połczenie odłoy słuchawk, pojawia si sekwencja 5 krótkich dwików przypominajca o przetrzymywaniu rozmówcy dodatkowego w trybie oczekiwania. W tym przypadku przejcie do rozmowy jest moliwe po wprowadzeniu sekwencji: R-flash 1 przejcie do rozmówcy poprzedniego w przypadku gdy biecy rozmówca odłoył słuchawk. (4) Oczekiwanie na połczenie (CALL WAITING). Jeeli w trakcie aktywnego połczenia nadejdzie wywołanie od innego abonenta, sytuacja taka sygnalizowana jest jako połczenie oczekujce. Reakcja moe by nastpujca: R-flash 0 R-flash 1 R-flash 2 R-flash 3 odrzucenie połczenia oczekujcego; rozłczenie dotychczasowego połczenia i odebranie połczenia oczekujcego; zawieszenie dotychczasowego połczenia (HOLD) i odebranie połczenia oczekujcego; wykasowanie połczenia oczekujcego i powrót do aktywnej rozmowy. INSTRUKCJA OBSŁUGI NT1 +2a/b 9

10 (5) Zawieszenie / parkowanie połczenia. Jeli w trakcie połczenia zajdzie konieczno przejcia do innego aparatu, naley wprowadzi: R-flash # <cyfra> zawieszenie aktualnej rozmowy, gdzie <cyfra> oznacza kod zawieszenia (0 9) wymagany przy ponownym podjciu połczenia z dowolnego aparatu. Jeli inne połczenie znajduje si w trybie oczekiwania nastpi przypomnienie sygnalizowane sekwencj 5 krótkich dwików. Wybór R-flash 1 pozwala na przejcie do połczenia oczekujcego, przerywa to połczenie. (6) Podjcie zawieszonego połczenia. W przypadku zaparkowanej rozmowy mona podj zawieszone połczenie: # 0 <cyfra> Podjcie połczenia zawieszonego z dowolnego aparatu telefonicznego gdzie <cyfra> oznacza kod wprowadzony podczas zawieszania połczenia (0 9). Zawieszenie połczenia i ponowne podjcie moliwe jest równie pomidzy aparatami analogowymi i cyfrowymi. Naley zwróci szczególn uwag na wprowadzany kod zawieszenia. (7) Identyfikacja połcze złoliwych (Malicious Call IDentification). Jeeli sie do której przyłczony jest terminal sieciowy NT1+2a/b realizuje usług MCID, w celu identyfikacji połczenia złoliwego naley wprowadzi kod: R-flash 9 co powoduje wysłanie sygnału MCID do lokalnej centrali; Usługa ta jest aktywna wyłcznie dla wywoła przychodzcych. (8) Blokada prezentacji dla numeru wywołujcego linii przyłczonej (Connected Line Identification Restriction). Przy wykupionej usłudze COLP przez abonenta dzwonicego, do telefonu wywołujcego przesyłany jest z lokalnej centrali kocowy numer abonenta wywoływanego (równie przy aktywnej funkcji przekierowania). Mona wprowadzi blokad numeru docelowego, tak aby widoczny był jedynie poredni numer MSN przypisany terminalowi sieciowemu wprowadzajc przed wybraniem numeru kod: *31# #31# Blokada prezentacji numeru własnej linii dla pojedynczych połcze w przypadku gdy ustawienia j umoliwiaj. Dezaktywacja restrykcji (umoliwienie prezentacji numeru). INSTRUKCJA OBSŁUGI NT1 +2a/b 10

11 (9) Przekierowanie połcze. Funkcje przekierowania połcze s dostpne po uzgodnieniu z operatorem sieci ISDN (odpowiednie ustawienia lokalnej centrali). Podane poniej komendy realizowane s przez central na podstawie przesłanych polece w postaci odpowiednich sekwencji kodów. Bezwarunkowe przekierowanie połczenia (Call Forwarding Unconditional). *21* <C-N># *21* <C-N> * [1,2,3]# #21# #21 * [1,2,3]# Bezwarunkowe przekierowanie wszystkich wywoła przychodzcych na numer <C-N> Bezwarunkowe przekierowanie wywoła przychodzcych na konkretny numer MSN (1,2 lub 3) na numer telefonu <C-N> Anulowanie funkcji przekierowania bezwarunkowego Anulowanie przekierowania bezwarunkowego dla jednego z trzech numerów MSN <C-N> (Called Number) numer na który maj by realizowane przekierowania max 20 cyfr Przekierowanie połczenia w przypadku zajtoci (Call Forwarding Busy) Funkcja ta jest dostpna w przypadku nieaktywnej funkcji oczekiwania na połczenie (Call Waiting). *67*<C-N># *67* <C-N>*[1,2,3]# #67# #67*[1,2,3]# Warunkowe przeniesienie wszystkich przychodzcych połcze na numer <C-N> w przypadku zajtego numeru wywoływanego. Warunkowe przekierowanie wywoła przychodzcych na konkretny numer MSN (1,2 lub 3) na numer telefonu <C-N> w przypadku zajtego numeru wywoływanego. Anulowanie funkcji przekierowania połczenia w przypadku zajtoci. Anulowanie przekierowania warunkowego dla jednego z trzech numerów MSN. INSTRUKCJA OBSŁUGI NT1 +2a/b 11

12 Przekierowanie połczenia w przypadku braku odpowiedzi (Call Forwarding No Reply). *61*<C-N># *61* <C-N>*[1,2,3]# #61# #61*[1,2,3]# Warunkowe przeniesienie wszystkich przychodzcych wywoła na numer <C-N> jeli numer wywoływany nie odpowiada po czasie zdefiniowanym przez operatora sieci. Warunkowe przekierowanie wywoła przychodzcych na konkretny numer MSN (1,2 lub 3) na numer telefonu <C-N> w przypadku braku odpowiedzi po czasie zdefiniowanym przez operatora sieci. Anulowanie funkcji przekierowania w przypadku braku odpowiedzi. Anulowanie funkcji przekierowania dla jednego z trzech numerów MSN w przypadku braku odpowiedzi. INSTRUKCJA OBSŁUGI NT1 +2a/b 12

13 Informacje techniczne: Interfejs U zgodnie z ETSI ETR 080 Metoda transmisji Struktura kanałów Kod linii Prdko transmisji Prdko transmisji danych w sieci Zakres odległoci Maksymalne zuycie energii Transmisja dwuyłowa z kompensacj echa 2B+D, synchronizacja i dane serwisowe 2B1Q 80 kbit/s 144 kbit/s (2x64 kbit/s + 16 kbit/s) 4,2 km po przewodach miedzianych o rednicy 0,4 mm 9,0 km po przewodach miedzianych o rednicy 0,6 mm 1,4 W w trybie awaryjnym Interfejs S/T zgodnie z ETS Metoda transmisji Struktura kanałów Kod linii Maksymalna prdko bitowa Uyteczna prdko bitowa Konfiguracja magistrali (ust domylne) Transmisja czteroyłowa, duplex 2B+D, synchronizacja i monitorowanie Zmodyfikowany AMI 192 kbit/s 144 kbit/s Krótka magistrala pasywna: zakres m Punkt-punkt: zakres m Interfejs R jest cile okrelony dla kadego kraju. Porty analogowe a/b zgodnie z ogólnokrajowymi wymaganiami: Prd zasilajcy Rezystancja linii Napicie zasilania Sygnał dzwonienia Czstotliwo połczenia Poziom obcienia Czstotliwo obcienia Impedancja Z Poziom wyjcia (wzgldem poziomu odniesienia) Poziom wejcia (wzgldem poziomu odniesienia) 22 ma > 150 Ω U 46 V 26 Vrms na 1,8 kω 50 Hz 400 mvrms na 200 Ω 12 khz 220 Ω + (820 Ω // 115 nf) - 10 db + 3 db Zasilanie zgodnie z I.430 Napicie znamionowe 230 V A.C. ± 10 % Zakres napicia V, Hz Zuycie energii Maksymalnie 20 VA Wymiary i zakresy temperatur Temperatury przechowywania o C i transportu Temperatura przy normalnym o C funkcjonowaniu Wymiary obudowy 155 x 221 x 57 mm 2 Waga 1,1 kg INSTRUKCJA OBSŁUGI NT1 +2a/b 13

14 Rysunek 1. Schemat blokowy NT 1 + 2a/b INSTRUKCJA OBSŁUGI NT1 +2a/b 14

15 Rysunek 2. Rozmieszczenie przełczników i gniazd przyłczeniowych INSTRUKCJA OBSŁUGI NT1 +2a/b 15
