INSTRUKCJA PRZEROBIENIA EdV-BP Z FILTRA EV (wewnętrzny) na FILTR MH2 (zewnętrzny)

Transkrypt

1 INSTRUKCJA PRZEROBIENIA EdV-BP Z FILTRA EV (wewnętrzny) na FILTR MH2 (zewnętrzny) Wersja 06/2014 Sporządził: Piotr Banasiak

2 INSTRUKCJA PRZEROBIENIA EdV-BP Z FILTRA EV (wewnętrznego) NA FILTR MH2 (zewnętrzny): Do wykonania powyższych czynności potrzebne są: - 2 szt. wkręcanych złączek PI011203S, - 2 szt. złączek wtykowych kolankowych PI221212S, - filtr zewnętrzny MH2, - 2 mb przewodu niebieskiego 3/8. Nowo zamontowany filtr (MH2) powinien zostać wymieniony na nowy: - po upływie 6 miesięcy od daty montażu/ostatniego przeglądu urządzenia, - po przepłynięciu l wody. 1. Zakręcić dopływ wody do urządzenia

3 2. Odciąć dopływ prądu do urządzenia lub wyjąć wtyczkę z gniazda 230V 3. Zakręcić (obrócić do oporu zgodnie z kierunkiem ruchu wskazówek zegara) kurek umieszczony na butli z gazem CO 2

4 4. Odkręcić 2 śruby z tyłu górnej metalowej osłony 5. Pchnąć górną metalową osłonę o 2 cm do tyłu

5 6. Delikatnie unieść górną metalową osłonę do góry i odstawić obok urządzenia 7. Podstawić puste wiadro pod prawy nalewak (z wodą niegazowaną z symbolem śnieżynki )

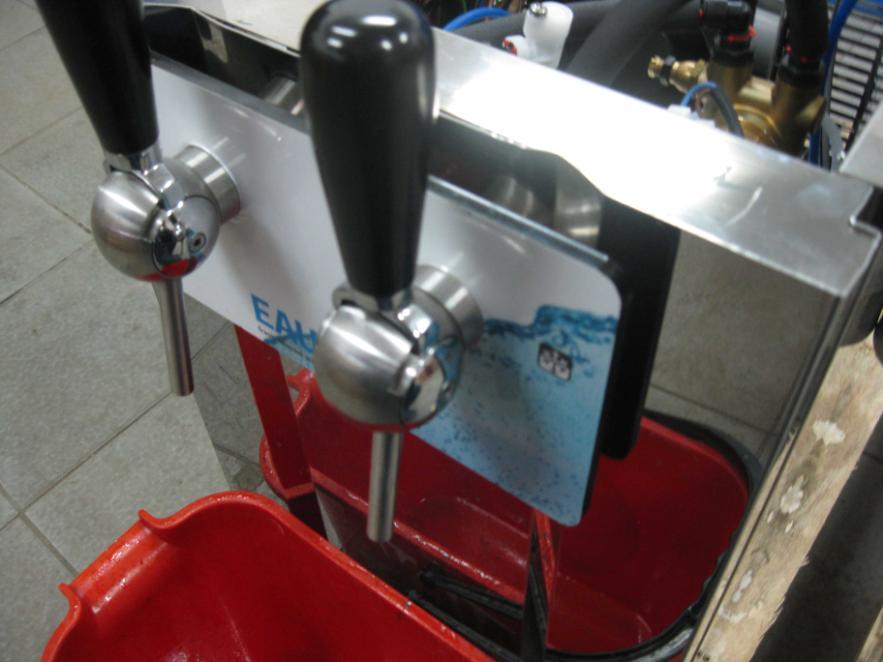

6 8. Otworzyć prawy nalewak (z wodą niegazowaną z symbolem śnieżynki ) do momentu przestania wylewania się wody. Następnie należy zamknąć nalewak 9. Otworzyć lewy nalewak (z wodą gazowaną z symbolem bąbelków ) do momentu przestania wylewania się wody. Następnie należy zamknąć nalewak

7 10. Zlokalizować zużyty filtr umieszczony w tylnym prawym rogu (patrząc od przodu) urządzenia 11. Odkręcić dwie nakrętki (obracając je przeciwnie do kierunku ruchu wskazówek zegara) mocujące głowicę filtra do prawej ściany urządzenia

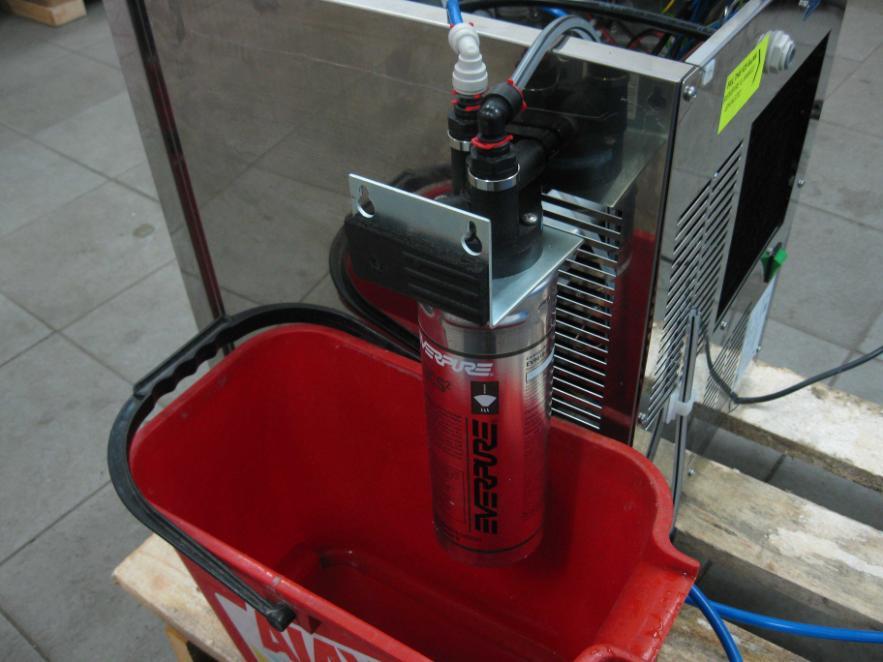

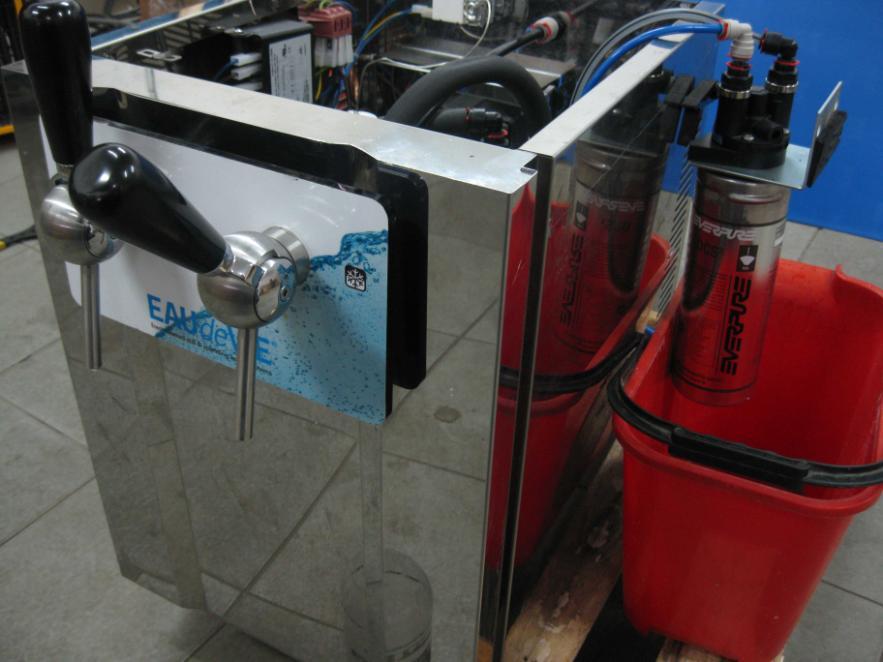

8 12. Delikatnie wyjąć głowicę wraz z filtrem na zewnątrz urządzenia. Uważać przy tym zabiegu na wpięte przewody do głowicy filtra. Podłożyć wiaderko pod wyjętą głowicę 13. Otworzyć prawy nalewak (z wodą niegazowaną z symbolem śnieżynki )

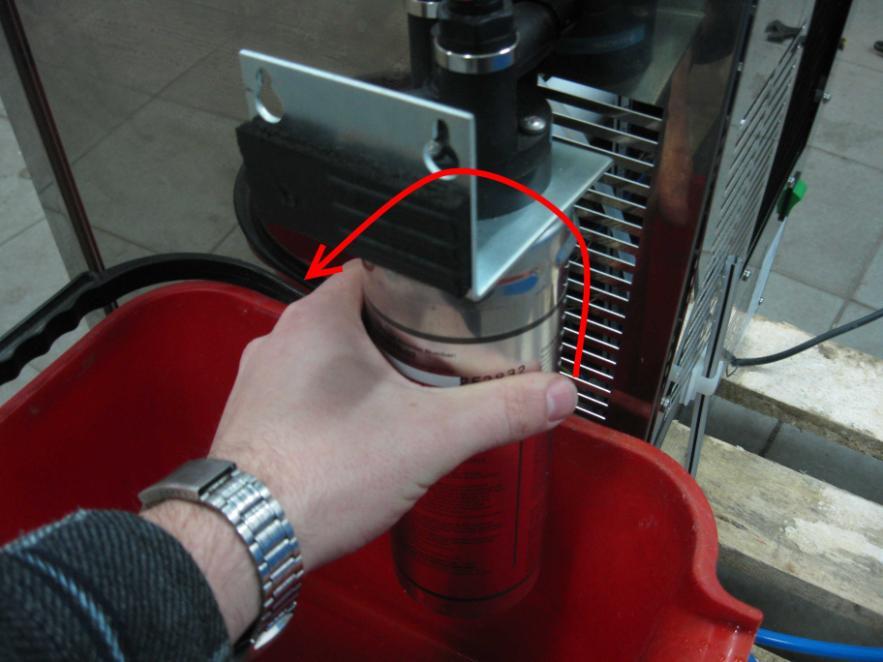

9 14. Obrócić o 90 O (przeciwnie do kierunku ruchu wskazówek zegara) zużyty filtr wody w głowicy 15. Delikatnie wysunąć zużyty filtr wody do dołu

10 16. Zamknąć prawy nalewak (z wodą niegazowaną z symbolem śnieżynki ) 17. Zdjąć pierścień zabezpieczający z przezroczystego przewodu zlokalizowanego przy czarnej wtykowej złączce kolankowej

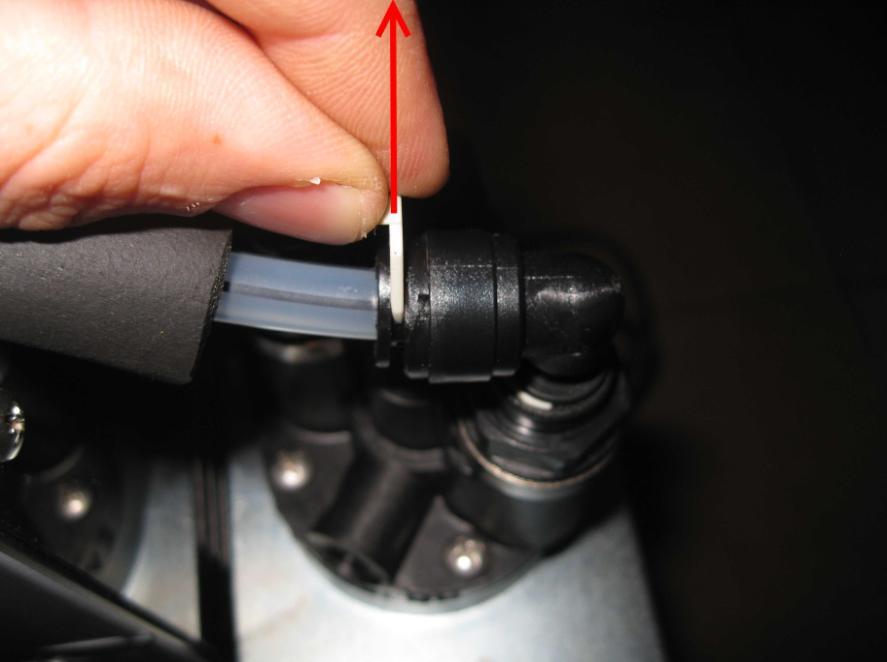

11 18. Wypiąć przezroczysty przewód z czarnej wtykowej złączki kolankowej 19. Zdjąć pierścień zabezpieczający z przezroczystego przewodu zlokalizowanego przy szarej złączce kolankowej

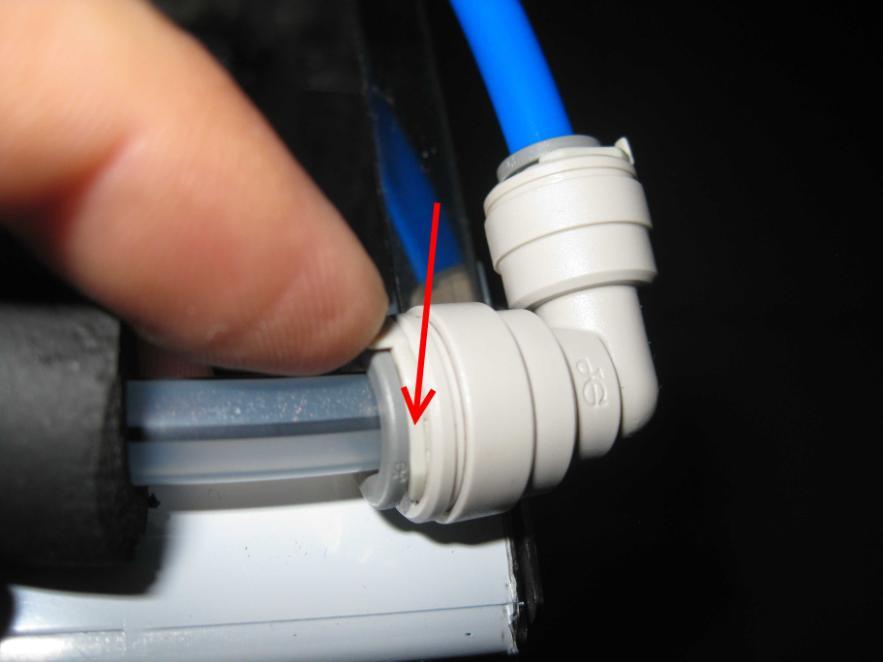

12 20. Wypiąć szarą złączkę kolankową z przezroczystego przewodu umieszczonego w głowicy filtra

13 21. Połączyć wypięty w punkcie 18 przezroczysty odcinek przewodu (w osłonie z czarnej gąbki) z szarą złączką kolankową wypiętą w punkcie Założyć pierścień zabezpieczający w miejscu połączenia przezroczystego przewodu z szarą złączką kolankową

14 23. Wsunąć powyżej przygotowane przewody do wnętrza urządzenia (zwrócić uwagę na to, aby były schowane poniżej górnej krawędzi maszyny) 24. Wziąć głowicę filtra i zlokalizować na górze strzałkę wskazującą kierunek przepływu wody surowej przez filtr do urządzenia

15 25. Wykręcić dwie czarne złączki z głowicy filtra

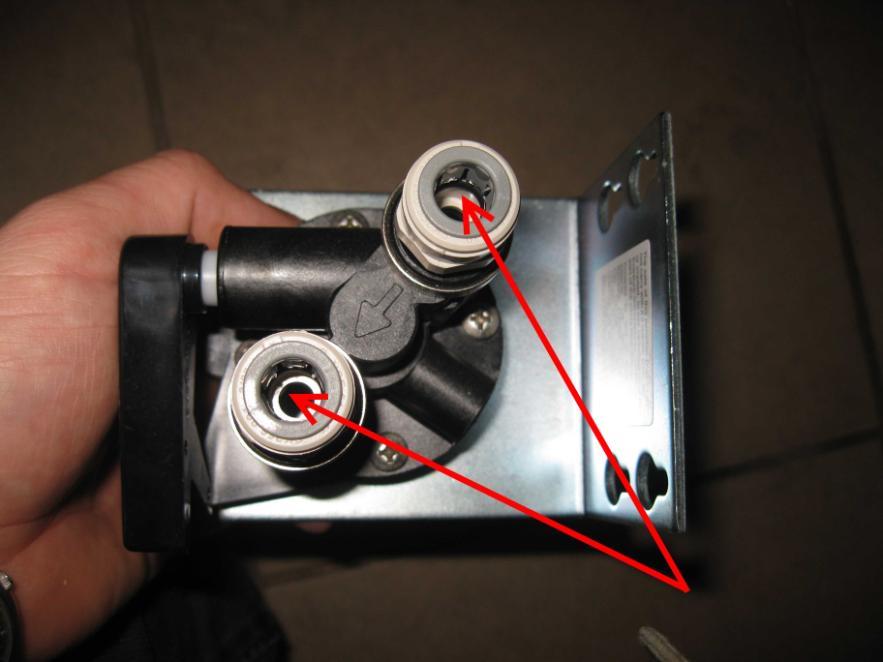

16 26. Wkręcić dwie szare złączki PI011203S w głowicę filtra (do uszczelnienia połączenia gwintowego wykorzystać teflon lub nitkę)

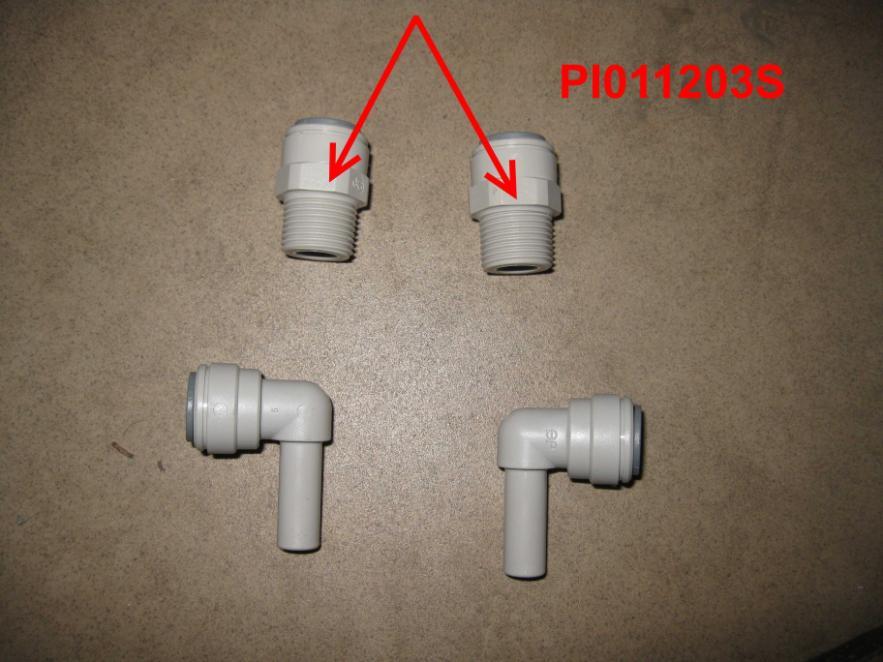

17 27. Wcisnąć w szare złączki dwie szare złączki wtykowe kolankowe PI221212S

18 28. Połączyć niebieskim przewodem 3/8 szarą złączkę kolankową z której wypływa woda z głowicy z wejściem wody do urządzenia opisanym jako IN H2O

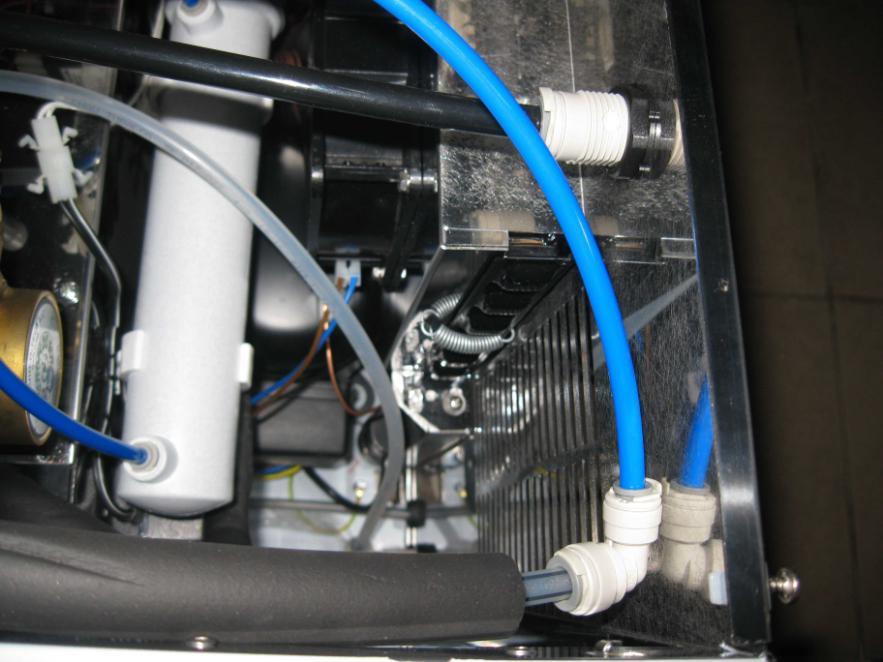

19 29. Połączyć niebieskim przewodem 3/8 szarą złączkę kolankową do której wpływa woda w głowicy z dopływem wody surowej do urządzenia

20 30. Umieścić nowy filtr MH2 w głowicy i obrócić go 90 O (zgodnie z kierunkiem ruchu wskazówek zegara) w głowicy 31. Przymocować do ściany lub stabilnie umieścić głowicę z filtrem w bezpiecznym miejscu 32. Odkręcić dopływ wody do urządzenia

21 33. Odkręcić (obrócić do oporu przeciwnie do kierunku ruchu wskazówek zegara) kurek umieszczony na butli z gazem CO Przywrócić dopływ prądu do urządzenia lub włożyć wtyczkę do gniazda 230V

22 35. Podstawić puste wiadro pod prawy nalewak (z wodą niegazowaną z symbolem śnieżynki ) 36. Otworzyć prawy nalewak (z wodą niegazowaną z symbolem śnieżynki ) i wylać 20 l wody w celu przepłukania instalacji wody niegazowanej. Następnie należy zamknąć nalewak

23 37. Otworzyć lewy nalewak (z wodą gazowaną z symbolem bąbelków ) i wylać 20 l wody w celu przepłukania instalacji wody gazowanej. Następnie należy zamknąć nalewak 38. Delikatnie położyć górną metalową osłonę na wierzchu urządzenia uważając na prawidłowe umieszczenie 6 wewnętrznych zaczepów osłony

24 39. Pchnąć górną metalową osłonę o 2 cm do przodu

25 40. Przykręcić 2 śruby z tyłu górnej metalowej osłony
