1 Table of Contents Table of Contents Technika automatyzacji Automation technology Automation technology with Siemens PLC CLC 15 Programmable logic control using the SIMATIC S Lucas Nülle GmbH 1/7

2 Technika automatyzacji Acquire practical and project-oriented laboratory skills and expertise: Automation trainers, mechatronics trainers, PLC trainers Automation technology Automation technology Due to the growing importance of process automation the area of automation technology is taking on an ever greater role in industrial operations. This applies both for standard operations in production as well as for vocational training. Today automation technology almost always involves drive technology, closed-loop control and computer engineering. Due to the rapid developments in microcontroller and computer technology, automation has become one of the most innovative and breathtaking of all the areas of electrical engineering and electronics. Add to that the fact that novel industrial solutions like decentralisation and visualisation require new vocational training systems. Furthermore, the hitherto sheer multitude of manufacturer-dependent software products has been replaced by the international standard IEC Contemporary programmable logic controls will now be programmed in accordance with standardised rules. All of these demands mean that there is a need to have the automation technician of today trained on practice-oriented training systems which convey to the student both the latest technology but also endow him or her with the required skills and competency. Lucas Nülle GmbH 2/7

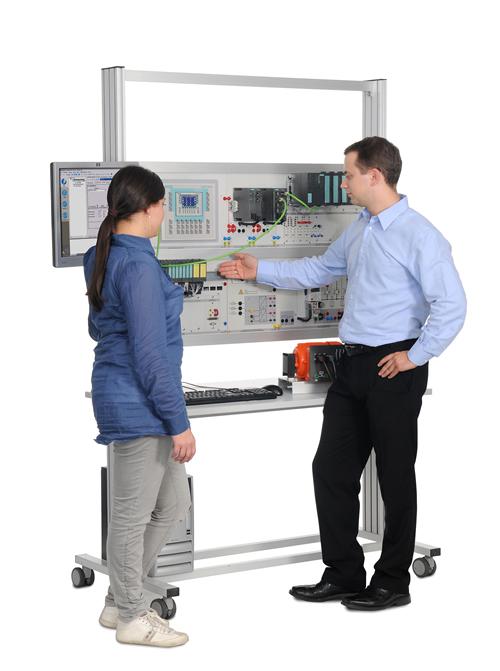

3 Automation technology with Siemens PLC Automation technology with Siemens PLC Lucas Nülle GmbH 3/7

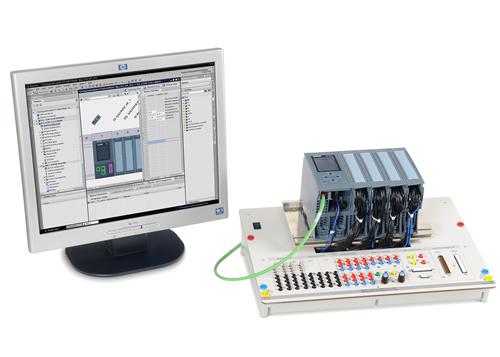

4 CLC 15 Programmable logic control using the SIMATIC S CLC 15 Programmable logic control using the SIMATIC S Work with SIMATIC TIA Portal programming software Hardware configuration and planning Data types Creating statement lists Programming languages AWL, SCL, KOP and FUP Programming of binary operations and word operations Programming of counters and time markers, comparison and arithmetic functions Program structure, invoking subroutings Putting into operation and testing Diagnostic functions Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Lucas Nülle GmbH 4/7

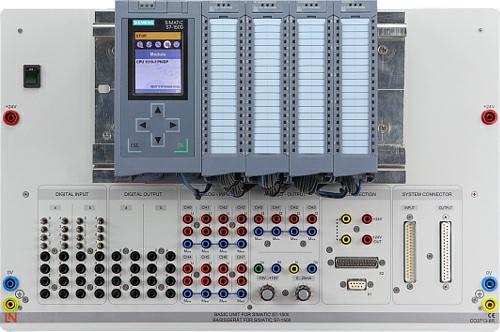

5 Pos. nazwa produktu Bestell-Nr. Anz. 1 SIMATIC S PN/DP 32 DE, 32 DA, 8 AE, 4 AA, 24V / 6 A power supply CO3713-8R 1 The training system for PLC equipment from the SIMATIC S series. The openly accessible profile rail is equipped with the input and output modules of the SIMATIC S series. The PLC module can be programmed via Ethernet. A programming adapter is not required. An up-to-date version of the programming software is also included. Stable console with slip-resistant bases Freely accessible profile rail for PLC set-ups Fully integrated power supply: 24 V/6 A DC Operating voltage: V AC, 50-60Hz PROFINET IO (2-port switch) is used as the standard interface Additional PROFINET interface, e.g. for disconnection from network Extensible by means of communications modules for bus systems and point-to-point links 1 PROFIBUS interface Built-in web server for easy access to configuration data and operating data relevant to the system via web browser 16 digital inputs DC 24 V on 4 mm safety sockets 16 pushbuttons/momentary contact switches for digital input simulation 16 digital outputs DC 24 V on 4mm safety sockets 16 digital inputs DC 24 V via 9-pin, 25-pin and 37-pin system connector plugs 16 digital outputs DC 24 V via 9-pin, 25-pin and 37-pin system connector plugs 8 analog inputs -10 V V and ma 4 analog outputs selectable -10 V V or ma 1 analog output with -10 V V adjustable via potentiometer 1 analog output with ma adjustable via potentiometer 9-pin and 25-pin sockets for direct control of mechatronic systems 37-pin connector plug and 37-pin socket Dimensions (HxWxD): (297 x 456 x 230) mm Weight: 6.5 kg incl. PLC 1 x combined licence, transferrable For: SIMATIC STEP 7 Professional V13 SP1* or newer STEP 7 Professional V13 SP1* (LAD, FBL, STL), S7-GRAPH, S7-SCL, S7-PLCSIM Or: SIMATIC STEP 7 Professional 2010 SR4 STEP 7 V5.5 SP4 (LAD, FBL, STL), S7-GRAPH V5.3 SP7, S7- SCL V5.3 SP6, S7-PLCSIM V5.4 SP5 * The supplied version is the one currently available from Siemens. For more sophisticated requirements a combination of the SIMATIC S7 SPS and the Touch Panel TP700 is available. Lucas Nülle GmbH 5/7

6 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 2 QuickChart Siemens SPS S Board SO6200-5K 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 3 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o Lucas Nülle GmbH 6/7

7 Podstawa: Wymiary: grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 4 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas Nülle GmbH 7/7
