1 Table of Contents Table of Contents Elektryczna technika instalacyjna ESM Technika ochronna wedlug VDE/EN ESM 5 Ochrona za pomoca wylaczników ochronnych róznicowopradowych (RCD) wedlug normy DIN VDE Lucas Nülle GmbH 1/12

2 Elektryczna technika instalacyjna Training systems / trainers for electrical wiring/building management systems: Protective circuitry, protective measures, building mains feed, lighting and intercom systems Industrial wiring, intercoms, alarm systems, hazard alarms and access control KNX/EIB, LON Project work, technical practice, assembly practice systems, planning software ESM Technika ochronna wedlug VDE/EN Lucas Nülle GmbH 2/12

3 ESM Technika ochronna według VDE/EN Systemy nauczania na temat środków ochronnych stanowią optymalne wsparcie i uzupełnienie projektów z praktyki zawodowej i przekazują zarówno treści teoretyczne, jak i praktyczne. Można tutaj bez żadnego zagrożenia analizować niebezpieczne, w praktyce zabronione stany i ich skutki. Dodatkowo, na modelach przedstawiono budowę i sposób działania oryginalnych podzespołów, co umożliwia przećwiczenie ważnych czynności i procesów. Nadrzędne treści nauczania to: Normy i pojęcia techniki ochronnej Systemy sieciowe (np. TN, TT, IT) Ochrona przed napięciem wyładowań elektrycznych i przepięciami Kontrola urządzeń elektrycznych po naprawie Wykonanie badań instalacji stacjonarnych Tworzenie koncepcji ochrony Systematyka wyszukiwania usterek, opracowanie strategii wyszukiwania usterek Interpretacja wyników pomiarów Sporządzanie protokołów pomiarowych Lucas Nülle GmbH 3/12

4 ESM 5 Ochrona za pomoca wylaczników ochronnych róznicowo-pradowych (RCD) wedlug normy DIN VDE ESM 5 Ochrona za pomocą wyłączników ochronnych różnicowo-prądowych (RCD) według normy DIN VDE Treści dydaktyczne Budowa i zasada działania różnych wyłączników ochronnych różnicowo-prądowych (RCD) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) w różnych systemach sieciowych (TN, TT) Wybór właściwych wyłączników ochronnych różnicowo-prądowych (RCD) odpowiednio do ich zakresu zastosowania (DIN VDE : ) Budowa selektywnie stopniowanego wyłącznika ochronnego różnicowo-prądowego (DIN VDE : ) Wyłączniki ochronne różnicowo-prądowe (RCD) jako dodatkowa ochrona według DIN IEC (VDE 0100 część 410) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu B w pomieszczeniach szkoleniowych (DIN VDE ) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu A lub typu B w przypadku różnych postaci prądów zadziałania Pomiar i ocena różnych kryteriów wyzwalających w przypadku prądów stałych i przemiennych Wyposazenie, w którego sklad wchodza: Wyposażenie, w którego skład wchodzą: Lucas Nülle GmbH 4/12

5 Pos. nazwa produktu Bestell-Nr. Anz. 1 Płyta instalacyjna RCD, płyta z wyłącznikami ochronnymi różnicowo-prądowymi z symulacją wyzwolenia CO3209-8N 1 Płyta RCD przedstawia budowę i zasadę działania różnych wyłączników ochronnych różnicowo-prądowych i ich sensowne połączenia. Za pomocą płyty RCD można przekazać następujące treści dydaktyczne: Wyłączniki ochronne różnicowo-prądowe w systemie TN lub TT Pomiar i ocena wartości wyzwalających (czas, prąd zadziałania) Wpływ zmienionych rezystancji (R schl, R E ) na wartości wyzwalające Ustalenie różnic między wyłącznikami ochronnymi różnicowoprądowymi typu A i B Wartości wyzwalające dla wyłączników ochronnych różnicowoprądowych typu B Badanie selektywności wyłączników ochronnych różnicowoprądowych połączonych szeregowo Pomiar prądów zadziałania przy prądzie przemiennym, pulsującym i stałym Dane techniczne: Napięcie robocze: 400 V/50 Hz 3 kontrolki napięcia sieciowego, czerwone Wyłącznik ochronny różnicowo-prądowy (RCD) typu A, I dn =300 ma Wyłącznik ochronny różnicowo-prądowy (RCD) typu A, I dn =300 ma Wyłącznik ochronny różnicowo-prądowy (RCD) typu A, I dn =30 ma Wyłącznik ochronny różnicowo-prądowy (RCD) typu B, I dn = 30 ma 2 potencjometry do symulacji prądów zadziałania 2 sondy pomiarowe Źródło napięcia stałego B6, do wytwarzania różnych form napięcia Wejścia/wyjścia: gniazda izolowane 4 mm Wymiary: 297 x 456 x 160 mm Masa: 3,2 kg Lucas Nülle GmbH 5/12

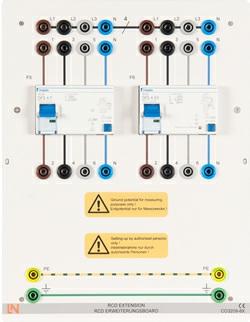

6 2 RCD extension board with type F and type EV RCDs, 30 ma CO3209-8X 1 The RCD extension board demonstrates the design and operating principle of specific RCDs and how to wire them sensibly. The RCD extension board can be used to convey the following training contents: RCDs in TN or TT systems Measurement and assessment of tripping values (time, leakage current) Differences between type F and type EV RCDs Investigation of selectivity of cascaded RCDs Measure of leakage current for AC or DC leakage currents Technical data: Operating voltage: 400V/50 Hz Type F RCD, I Dn =30 ma Type EV RCD, I Dn =30 ma/6 ma DC Inputs and outputs: 2-mm safety sockets Dimensions: 297 x 228 x 80 mm Weight: 2.5 kg Lucas Nülle GmbH 6/12

7 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 3 Podręcznik ESM 5 Zastosowanie i kontrola różnych wyłączników ochronnych różnicowo-prądowych SH5001-1W 1 Wysokiej jakości, oprawiony i kolorowy podręcznik dla nauczyciela ze stabilnym grzbietem i rozwiązaniami. Płyta CD z dodatkowym podręcznikiem dla ucznia z arkuszami zadań i arkuszami do pracy. Wersja: teoretyczne podstawy wiedzy kolorowe rysunki CAD konstrukcji doświadczalnych i układów połączeń Arkusze z zadaniami i arkusze robocze Druk na wysokiej jakości papierze do druku barwnego, 100 g/m², okładka z błyszczącego papieru 210 g/m² Treści dydaktyczne: Budowa i zasada działania różnych wyłączników ochronnych różnicowo-prądowych (RCD) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) w różnych systemach sieciowych (TN, TT) Wybór właściwych wyłączników ochronnych różnicowoprądowych (RCD) odpowiednio do ich zakresu zastosowania (DIN VDE : ) Budowa selektywnie stopniowanego wyłącznika ochronnego różnicowo-prądowego (DIN VDE : ) Wyłączniki ochronne różnicowo-prądowe (RCD) jako dodatkowa ochrona według DIN IEC (VDE 0100 część 410) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu B w pomieszczeniach szkoleniowych (DIN VDE ) Zastosowanie wyłączników ochronnych różnicowo-prądowych (RCD) typu A lub typu B w przypadku różnych postaci prądów zadziałania Pomiar i ocena różnych kryteriów wyzwalających w przypadku prądów stałych i przemiennych Lucas Nülle GmbH 7/12

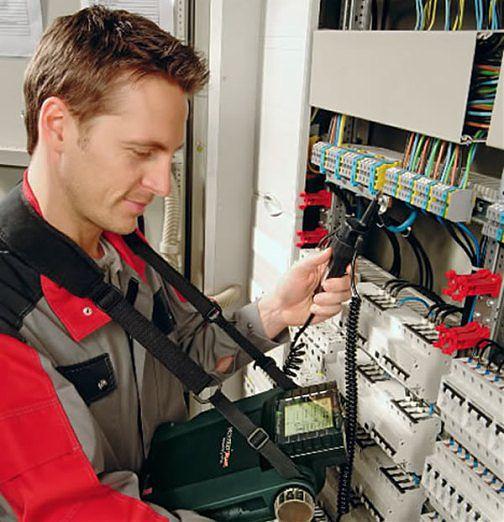

8 Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 4 Tester instalacyjny do kontroli środków ochronnych zgodnie z DIN VDE 0100, RCD typ B LM Szeroki zakres pomiarowy przyrządu probierczego umożliwia zastosowanie we wszystkich sieciach prądu przemiennego i trójfazowego o napięciach od 65 do 500 V i częstotliwościach od 15,4 do 420 Hz. Pomiary pomiary impedancji pętlic i sieci Pomiar rezystancji izolacji napięciem znamionowym, ze zmiennym lub rosnącym napięciem probierczym, pomiary niskoomowe Pomiar rezystancji uziemienia Pomiary izolacji w lokalizacji Uniwersalny system przyłączy Wskazanie dopuszczalnych typów bezpieczników w instalacjach elektrycznych Badanie rozruchu liczników zużycia energii Obliczenie długości przewodów dla popularnych przekrojów przewodów miedzianych Pomiar prądów wstępnych, prądów upływu i prądów wyrównawczych do 1 A oraz prądów roboczych Pomiar kierunku pola wirującego (kolejność faz, najwyższe napięcie sprzężone) Pomiar napięcia dotykowego bez wyzwolenia wyłącznika. (Mierzone jest tutaj napięcie dotykowe w odniesieniu do znamionowego prądu zadziałania przy 1/3 znamionowego prądu zadziałania). Kontrola zadziałania przy znamionowym prądzie zadziałania, pomiar czasu wyzwolenia Specjalne kontrole instalacji lub wyłączników różnicowoprądowych Kontrola instalacji lub wyłączników różnicowo-prądowych narastającym prądem zadziałania ze wskazaniem prądu wyzwolenia i napięcia dotykowego w chwili wyzwolenia. Kontrola wyłączników ochronnych różnicowo-prądowych przy: ½ I ΔN, 1 I ΔN, 2 I ΔN, 5 I ΔN Kontrola wyłączników ochronnych różnicowo-prądowych, które są odpowiednie do stałych prądów zadziałania; kontrola odbywa się z wykorzystaniem dodatnich lub ujemnych półfal Kontrola wyłączników ochronnych różnicowo-prądowych z ustawianym prądem zadziałania w celu ustalenia napięcia dotykowego i prądu zadziałania Lucas Nülle GmbH 8/12

9 Kontrola zadziałania przy prądzie przemiennym i stałym wyłączników uniwersalnych (typu B) Oprogramowanie do interpretacji wyników Oprogramowanie rejestruje wszystkie ważne dane do protokołowania zgodnie z DIN VDE 0100, część 600 Protokoły kontrolne (ZVEH) mogą być generowane automatycznie Struktury rozdzielcze z danymi obwodów prądowych / danymi wyłączników ochronnych różnicowo-prądowych można definiować indywidualnie Utworzone struktury można zapisywać i w razie potrzeby ładować do przyrządu probierczego Przyrząd probierczy i komputer PC mogą wymieniać dane dwukierunkowo przez złącze USB Możliwy jest eksport danych w formacie EXCEL, CSV i XML Zakres dostawy 1 przyrząd probierczy 1 wtyk z zestykiem ochronnym (PRO-Schuko) 1 2-biegunowy adapter pomiarowy i 1 przewód rozszerzający do adaptera 3-biegunowego (PRO- A3-II) 2 zaciski krokodylkowe 1 pasek do przenoszenia 1 zestaw baterii (8 x LR6) 1 skrócona instrukcja obsługi 1 instrukcja obsługi (na płycie CD) 1 zaświadczenie o kalibracji DKD 1 program na komputer PC do komunikacji z przyrządem probierczym Producent Metrawatt: ProfitestMTECH Lucas Nülle GmbH 9/12

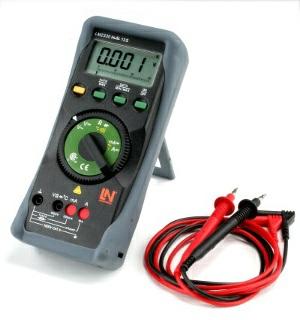

10 5 Cyfrowy miernik uniwersalny Multi 13S LM Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru temperatury z interfejsem IR, do wymagających, uniwersalnych pomiarów i rejestracji w edukacji, elektroenergetyce, technice procesowej itp. 3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr kategoria pomiarowa CATII V podłączenie do systemu UniTrain za pomocą interfejsu podczerwieni (IrDa) zakresy pomiarowe napięcia i prądu: 30 mv V DC, 3 V V AC; 3 ma - 16 A DC; 30 ma - 10 A AC zakresy pomiarowe rezystancji: 30 Ω 30 MΩ zakresy specjalne: C do pomiaru temperatury za pomocą PT100/1000 test ciągłości przewodów i test diod automatyczny wybór zakresu i wyłączenie baterii, funkcja Min/Max i Data-Hold ma - bezpiecznik wysokoprądowy na napięcie znamionowe 1000 V wyświetlacz z paskiem graficznym i podświetleniem tła zakres dostawy: gumowe etui, kable pomiarowe, zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 6 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, czarny SO5126-8L 3 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: czarny Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A Lucas Nülle GmbH 10/12

11 7 Bezpieczny przewód pomiarowy, 4 mm, 50 cm, niebieski SO5126-8P 1 Bezpieczny przewód pomiarowy z łączonymi ze sobą zabezpieczonymi przed dotykiem wtykami 4 mm Kolor: niebieski Długość: 50 cm Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionowe: 600 V CAT II, 32 A 8 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 3 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty 9 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 2 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski Lucas Nülle GmbH 11/12

12 10 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 6 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny 11 Safety connecting plug 4mm with safety rear socket (2x), green, 1000V/32A CAT II SO5126-4A 1 Moulded insulation both sides with touch protection (safety plug + safety sockets), distance 19mm transition resistance max. 6mΩ rated data: 1000V/32A CAT II colour green Lucas Nülle GmbH 12/12
