1 ... 1 Technika automatyzacji... 2 Automation technology... 2 Automation technology with Siemens PLC... 3 CLC 30 Fundamentals of programmable logic controls using the SIMATIC S Lucas-Nülle GmbH 1/11

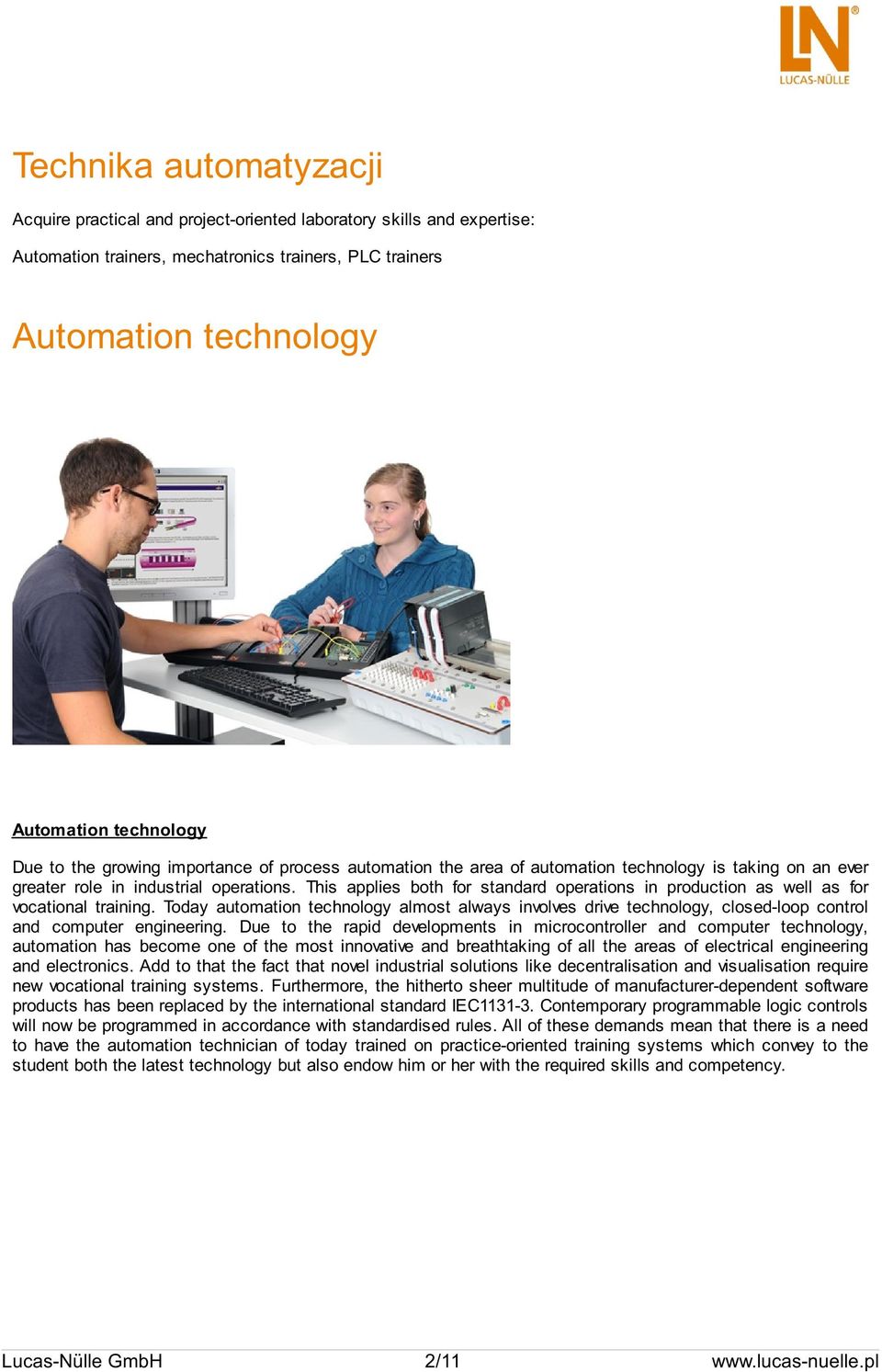

2 Technika automatyzacji Acquire practical and project-oriented laboratory skills and expertise: Automation trainers, mechatronics trainers, PLC trainers Automation technology Automation technology Due to the growing importance of process automation the area of automation technology is taking on an ever greater role in industrial operations. This applies both for standard operations in production as well as for vocational training. Today automation technology almost always involves drive technology, closed-loop control and computer engineering. Due to the rapid developments in microcontroller and computer technology, automation has become one of the most innovative and breathtaking of all the areas of electrical engineering and electronics. Add to that the fact that novel industrial solutions like decentralisation and visualisation require new vocational training systems. Furthermore, the hitherto sheer multitude of manufacturer-dependent software products has been replaced by the international standard IEC Contemporary programmable logic controls will now be programmed in accordance with standardised rules. All of these demands mean that there is a need to have the automation technician of today trained on practice-oriented training systems which convey to the student both the latest technology but also endow him or her with the required skills and competency. Lucas-Nülle GmbH 2/11

3 Automation technology with Siemens PLC Automation technology with Siemens PLC Lucas-Nülle GmbH 3/11

4 CLC 30 Fundamentals of programmable logic controls using the SIMATIC S7-300 CLC 30 Fundamentals of programmable logic controls using the SIMATIC S7-300 Work with STEP 7 programming software Hardware configuration and planning Data types Creating statement lists Programming languages STL, LAD and SFC Programming of binary operations and word operations Programming of counters and time markers, comparison and arithmetic functions Program structure, invoking subroutings Putting into operation and testing Diagnostic functions Lucas-Nülle GmbH 4/11

5 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Lucas-Nülle GmbH 5/11

6 Pos. Bezeichnung Bestell-Nr. Anz. 1 SIMATIC S7-314C-2 PN/DP 24 DE, 16 DA, 4 AE, 2 AA, zasilacz sieciowy 24V / 6 A CO3713-8L 1 Modular training system for PLC devices of the SIMATIC S7-300 series. The freely accessible profile rail can be equipped with various input and output modules of the SIMATIC S7-300 series. The system bus integrated in the training system allows straightforward connection of the modules. SIMATIC S7-300 with CPU 314C-2 PN/DP Stable desktop console with non-slip feet Integrated power supply: 24V/6A DC Sockets for EMERGENCY-OFF loop (voltage isolation of output components) Main memory: 192 KByte Loading memory: micro memory card 512 KByte Programming language: STEP 7 Processing times: 0.1µs for bit operation, 0.5µs for word operation 256 counters 256 time markers MPI / Integrated PROFIBUS-DP master/slave interface 2 Ethernet / ProfiNet interfaces Integrated inputs/output 24 digital inputs DC 24V on 4mm safety sockets 24 latched, pushbutton switches for the simulation of digital inputs 4 analog inputs 0-10V on 4mm safety sockets 1 potentiometer to simulate analog inputs 16 digital outputs DC 24V on 4mm safety sockets 2 analog output 0-10V on 4mm safety sockets Real-time clock Operating voltage: 230V AC Dimensions (HxWxD): 297 x 456 x 125mm Weight: 7kg Important note: This item can only be ordered upon submission of a supplementary license agreement covering schools as well as public and commercial training centers. Lucas-Nülle GmbH 6/11

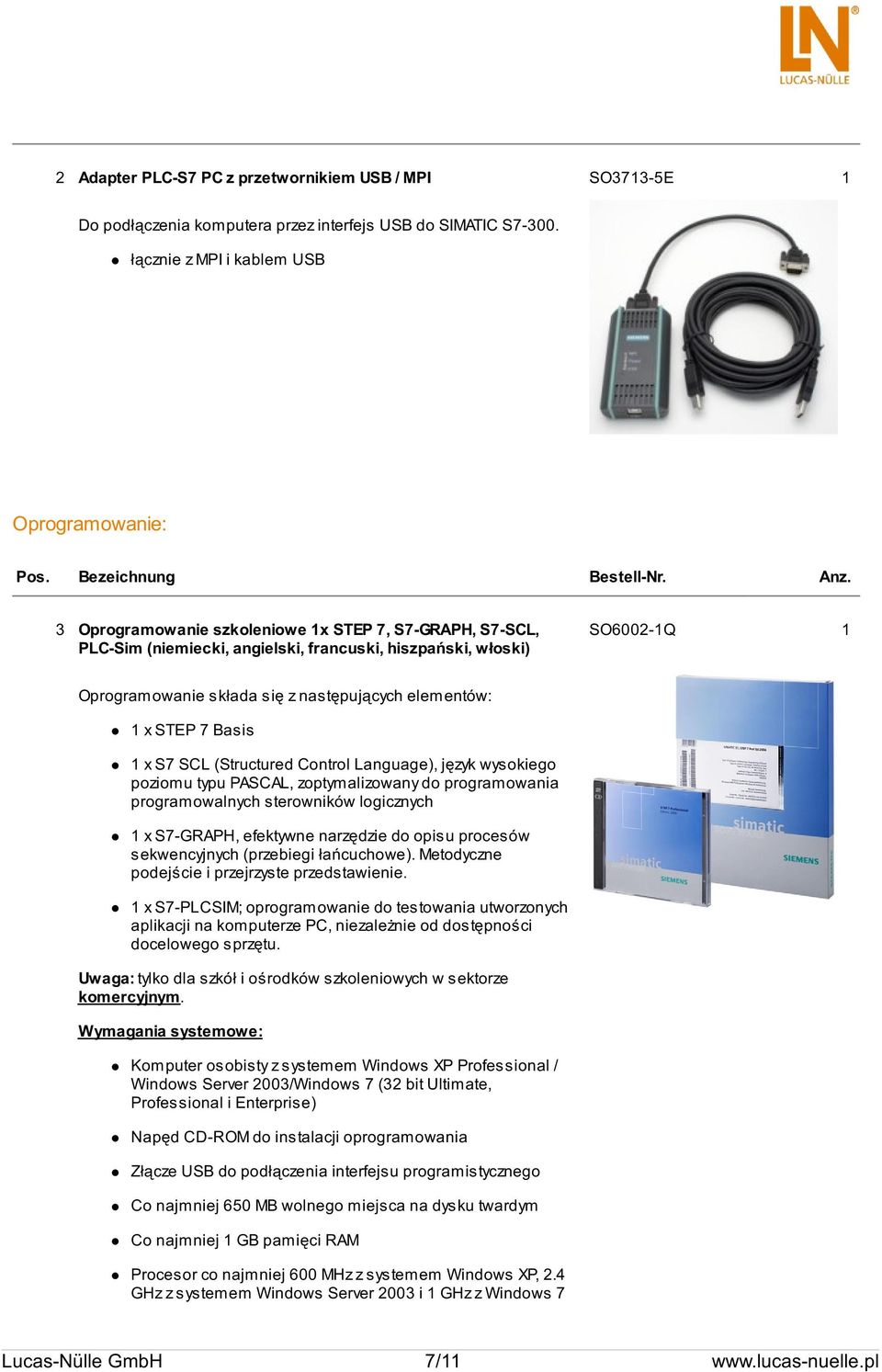

7 2 Adapter PLC-S7 PC z przetwornikiem USB / MPI SO3713-5E 1 Do podłączenia komputera przez interfejs USB do SIMATIC S łącznie z MPI i kablem USB Oprogramowanie: Pos. Bezeichnung Bestell-Nr. Anz. 3 Oprogramowanie szkoleniowe 1x STEP 7, S7-GRAPH, S7-SCL, PLC-Sim (niemiecki, angielski, francuski, hiszpański, włoski) SO6002-1Q 1 Oprogramowanie składa się z następujących elementów: 1 x STEP 7 Basis 1 x S7 SCL (Structured Control Language), język wysokiego poziomu typu PASCAL, zoptymalizowany do programowania programowalnych sterowników logicznych 1 x S7-GRAPH, efektywne narzędzie do opisu procesów sekwencyjnych (przebiegi łańcuchowe). Metodyczne podejście i przejrzyste przedstawienie. 1 x S7-PLCSIM; oprogramowanie do testowania utworzonych aplikacji na komputerze PC, niezależnie od dostępności docelowego sprzętu. Uwaga: tylko dla szkół i ośrodków szkoleniowych w sektorze komercyjnym. Wymagania systemowe: Komputer osobisty z systemem Windows XP Professional / Windows Server 2003/Windows 7 (32 bit Ultimate, Professional i Enterprise) Napęd CD-ROM do instalacji oprogramowania Złącze USB do podłączenia interfejsu programistycznego Co najmniej 650 MB wolnego miejsca na dysku twardym Co najmniej 1 GB pamięci RAM Procesor co najmniej 600 MHz z systemem Windows XP, 2.4 GHz z systemem Windows Server 2003 i 1 GHz z Windows 7 Lucas-Nülle GmbH 7/11

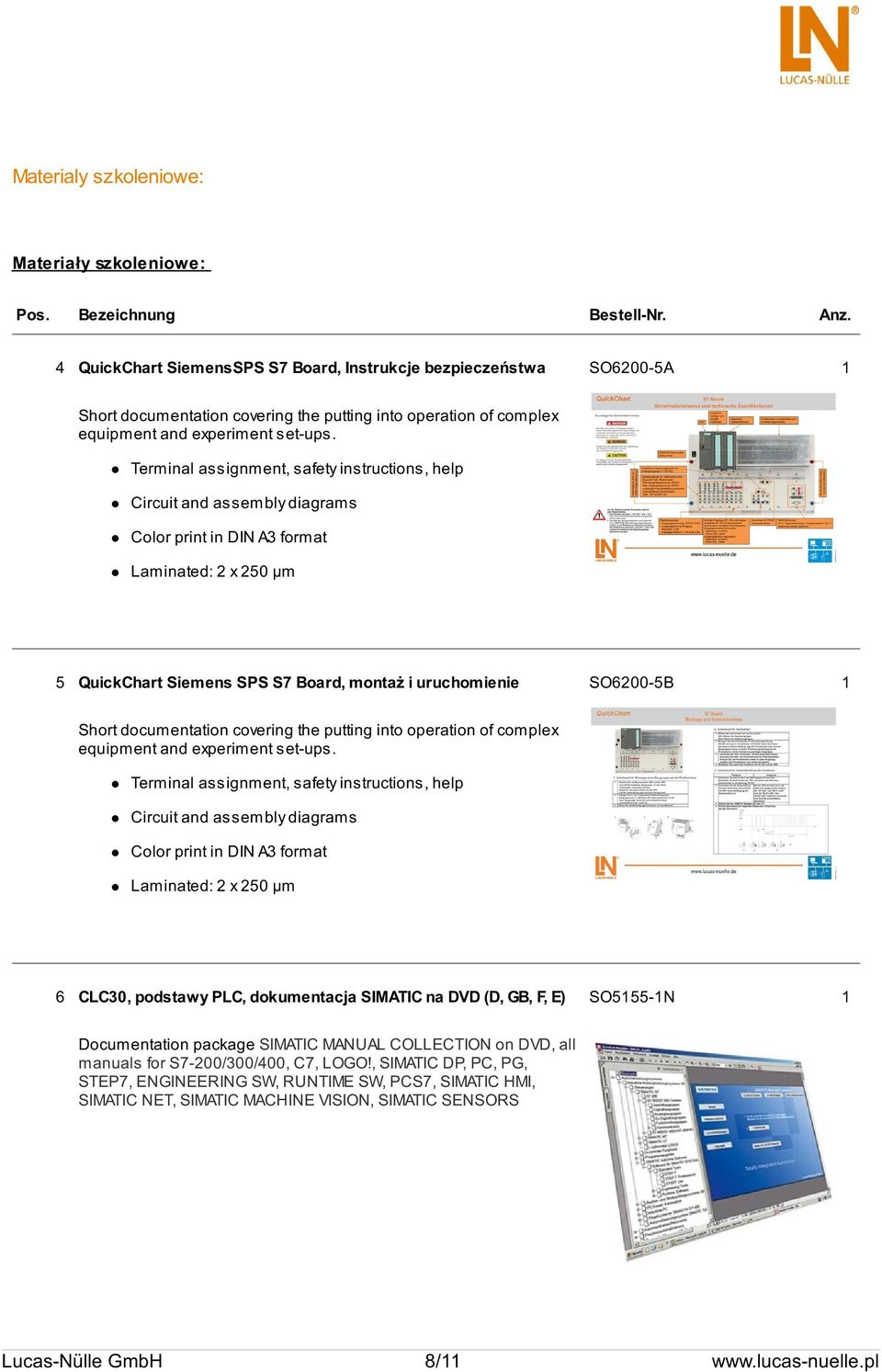

8 Materialy szkoleniowe: Materiały szkoleniowe: Pos. Bezeichnung Bestell-Nr. Anz. 4 QuickChart SiemensSPS S7 Board, Instrukcje bezpieczeństwa SO6200-5A 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm 5 QuickChart Siemens SPS S7 Board, montaż i uruchomienie SO6200-5B 1 Short documentation covering the putting into operation of complex equipment and experiment set-ups. Terminal assignment, safety instructions, help Circuit and assembly diagrams Color print in DIN A3 format Laminated: 2 x 250 µm 6 CLC30, podstawy PLC, dokumentacja SIMATIC na DVD (D, GB, F, E) SO5155-1N 1 Documentation package SIMATIC MANUAL COLLECTION on DVD, all manuals for S7-200/300/400, C7, LOGO!, SIMATIC DP, PC, PG, STEP7, ENGINEERING SW, RUNTIME SW, PCS7, SIMATIC HMI, SIMATIC NET, SIMATIC MACHINE VISION, SIMATIC SENSORS Lucas-Nülle GmbH 8/11

9 Akcesoria: Lucas-Nülle GmbH 9/11

10 Pos. Bezeichnung Bestell-Nr. Anz. 7 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Podstawa: Wymiary: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Lucas-Nülle GmbH 10/11

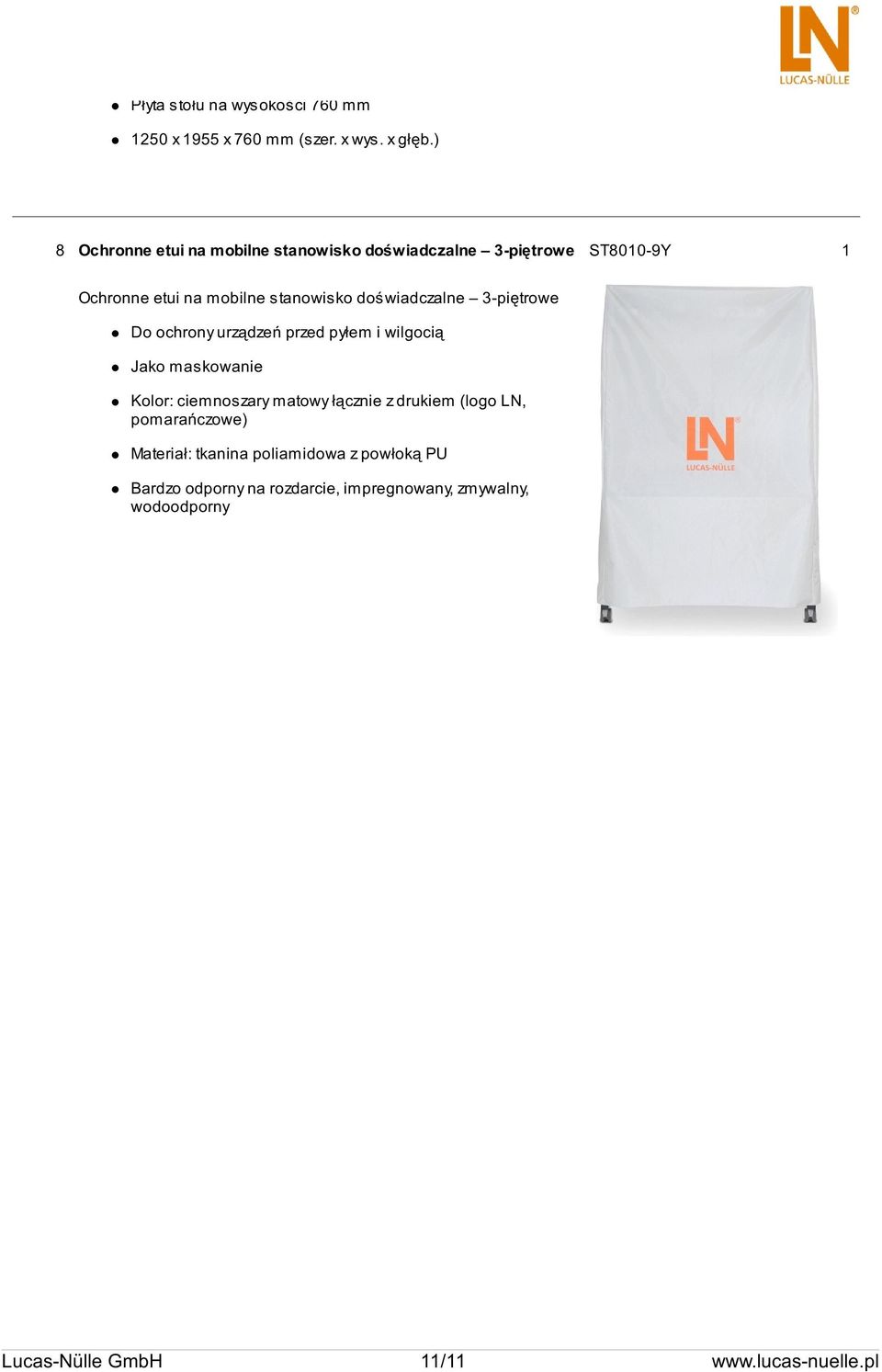

11 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 8 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas-Nülle GmbH 11/11
