1 Table of Contents Table of Contents Energetyka elektryczna Smart Grid inteligentne sieci energetyczne Istniejące zewnętrzne źródła energii Lucas Nülle GmbH 1/8

2 Energetyka elektryczna Training systems on the generation, distribution and management of electrical energy: Power engineering training system, distribution training system Energy generation training system, renewable energy generation training system Transformer training system, high-voltage transmission lines training system, protective systems training system Energy management training system, smart grid training systems The Lucas-Nülle training systems have been designed in anticipation of the newest developments: Smart measuring instruments provided with various communication interfaces (e.g. LAN, RS485, USB) and control elements SCADA Power Engineering Lab software for the intelligent control and evaluation of "smart grids" using Soft PLC SCADA software designed for educational purposes Permits investigation of dynamically alternating loads and power generation inside the laboratory Intelligent energy management Modular integration of renewable energies into a smart grid using protective engineering Wind power plant with doubly-fed asynchronous generator (DFIG) and synchronisation to the grid Interactive multimedia training course Training systems on the generation, distribution and management of electrical energy: Power engineering trainer, distribution trainer Energy generation trainer, renewable energy generation trainer Transformer trainer, high-voltage transmission lines trainer, protective systems trainer Energy management trainer, smart grid trainers The Lucas-Nülle training systems have been designed in anticipation of the newest developments: Smart measuring instruments which avail of various communication interfaces (e.g. LAN, RS485, USB) and control elements SCADA Power Engineering Lab software for the intelligent control and evaluation of the "Smart Grid" with soft plc Didactically designed SCADA software Permits investigation of dynamically alternating loads and power generation inside the laboratory Intelligent energy management Modular integration of renewable energies into the smart grid using protective engineering Wind power plant with doubly-fed asynchronous generator (DFIG) with mains sychronisation Interactive multimedia training course Smart Grid inteligentne sieci energetyczne Lucas Nülle GmbH 2/8

3 Lucas Nülle GmbH 3/8

4 Smart Grid inteligentne sieci energetyczne W przyszłości nowe technologie lepiej wyposażą sieci energetyczne na potrzeby przyszłych wyzwań. Bardziej elastyczne zarządzanie siecią sprawi, że rosnący udział odnawialnych źródeł energii stanie się kompatybilny z konwencjonalną infrastrukturą, kojarzoną z elektrowniami. Różnorodność i liczba tych zdecentralizowanych źródeł energii wymaga rewizji podejścia do zarządzania sieciami energetycznymi przejścia na tzw. "sieci inteligentne": usprawnienie koordynacji wymagań w stosunku do energii i produkcji energii Wykorzystanie nowoczesnych technologii IT, takich jak Internet, czujniki, systemy sterowania i urządzenia do transmisji bezprzewodowej. "Inteligentne pomiary" cyfrowe mierniki prądu mierzą pobór prądu tam, gdzie konsumenci są podłączeni do sieci. Przesunięcie poboru gospodarstw domowych na inne okresy, niż szczyty obciążenia. Uruchomienie elastycznych aplikacji, takich jak uruchamianie zmywarek do naczyń poza godzinami szczytu i dostawca energii jako dostawca usług. Systemy szkoleniowe Lucas-Nülle zostały zaprojektowane z wyprzedającym uwzględnieniem tych tendencji: Inteligentne instrumenty pomiarowe z różnymi interfejsami komunikacyjnymi (np. LAN, RS485, USB) i elementami sterowania. Oprogramowanie SCADA Power Engineering Lab do inteligentnego sterowania i analizy inteligentnych sieci za pomocą komputera PC. Oprogramowanie SCADA zaprojektowane do celów dydaktycznych Umożliwia badanie dynamicznie zmieniających się obciążeń i generowanie mocy w obrębie laboratorium. Inteligentne zarządzanie energią. Modułowa integracja energii odnawialnej z inteligentną siecią za pomocą inżynierii ochronnej. Elektrownia wiatrowa z generatorem asynchronicznym podwójnie zasilanym (DFIG) z synchronizacją z siecią. Interaktywny multimedialny kurs szkoleniowy. Systemy szkoleniowe w zakresie produkcji, dystrybucji, ochrony energii elektrycznej oraz zarządzania nią: Zarządzanie energią, system szkoleniowy w zakresie inteligentnych sieci energetycznych Produkcja energii, produkcja energii odnawialnej Linie przesyłowe wysokiego napięcia, systemy ochronne Training system on the generation, transmission, distribution, protection and management of electrical energy: Energy management, smart grid training system Energy generation, regenerative energy generation High-voltage transmission lines, protective systems Lucas Nülle GmbH 4/8

Istniejące zewnętrzne źródła energii Istniejące zewnętrzne źródła energii Następujące podzespoły umożliwiają integrację istniejących dodatkowych źródeł energii, jak np.

5 Istniejące zewnętrzne źródła energii Istniejące zewnętrzne źródła energii Następujące podzespoły umożliwiają integrację istniejących dodatkowych źródeł energii, jak np. ogniwa fotowoltaiczne lub elektrownie wiatrowe z systemem szkoleniowym "Sieci inteligentne". Muszą być spełnione następujące warunki wstępne: Maksymalny prąd na fazę: 2,5A Napięcie źródłowe musi być zsynchronizowane ze standardową siecią energetyczną Opcjonalne akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 1 Double busbar unit, three-phase, incoming / outgoing feeder CO3301-5R 1 Panel zawiera dwie szyny do operacji na liniach równoległych. Szyny mają dwa pola wyjściowe, które można łączyć lub rozłączać za pomocą odłączników. Moduł przełącznika mocy łączy z obciążeniem lub źródłem zasilania Elementy przełączające: 2 x odłączniki, ze zdalnym mechanizmem przełączania i stykiem pomocniczym 1 x przełączniki dużej mocy 10 A ze zdalnym mechanizmem przełączania i stykiem pomocniczym Sterowane przyciskami, wejście sterujące lub złącze RS485 Wskaźniki: lampka statusu dla przełącznika mocy Wejścia / wyjścia: bezpieczne gniazda 4 mm Napięcie sterujące: 24 V Wymiary: 297 x 228 x 50 mm (wys. x szer. x głęb.) Masa: 2 kg Lucas Nülle GmbH 5/8

6 2 Moduł łącznika mocy CO3301-5P 1 Napięcie może być włączane i wyłączane ręcznie lub automatycznie. Napięcie znamionowe: 230/400 V, 50/60 Hz Napięcie sterujące: 24 V Znamionowy prąd roboczy: 16 A, omowy Funkcje: 2 przyciski i zdalne sterowanie do przekaźnika wyłączającego Wskaźniki: kontrolki świetlne "wł." i "wył." Styki: 3 zwierne i 1 pomocniczy zwierny Wejścia / wyjścia: bezpieczne gniazda 4 mm Wymiary: 297 x 114 x 95 mm (wys. x szer. x głęb.) Masa: 2 kg Lucas Nülle GmbH 6/8

3 3-fazowy miernik jakości mocy z wyświetlaczem i pamięcią długookresową CO5127-1S 1 3-fazowy miernik umożliwia pomiar i wyświetlanie ważnych parametrów mocy w sieci.

7 3 3-fazowy miernik jakości mocy z wyświetlaczem i pamięcią długookresową CO5127-1S 1 3-fazowy miernik umożliwia pomiar i wyświetlanie ważnych parametrów mocy w sieci. Możliwe sa pomiary 1-, 2- i 3-fazowe. Wyświetlanie i działanie odbywa sie na bazie nawigacji w menu na wyświetlaczu LC lub w zintegrowanym interfejsie ethernetowym. Opcjonalne oprogramowanie SCADA umożliwia wyświetlanie wszystkich wartości pomiarowych oraz realizację i analizę inteligentnych sieci (Smart Grid). Inteligentny miernik działa jako cyfrowy miernik prądu i mierzy w punktach krańcowych sieci pobór prądu; w zależności od stanu może włączać i wyłączać odbiorniki. 3-fazowy pomiar prądu i napięcia 3 x 400 V / 5 A Pomiar napięcia faz, napięć międzyfazowych, prądów Określenie mocy pozornej, czynnej i biernej Określenie pracy pozornej, czynnej i biernej Określenie częstotliwości i współczynnika zniekształceń prądu i napięcia Określenie głównych harmonicznych sieci i prądu w przewodzie neutralnym Pomiar impulsów Określenie wartości szczytowej i średniej Dziennik zdarzeń Zegar czasu rzeczywistego Duży, kontrastowy wyświetlacz graficzny z podświetleniem tła Wyświetlanie w tabelach, na wykresach i wykresach wektorowych 2 cyfrowe wejścia i wyjścia do swobodnej konfiguracji łącznie z funkcjami Interfejs sieci Ethernet Nawigacja w menu w językach: niemiecki, angielski, francuski, hiszpański, włoski, portugalski, turecki, chiński, rosyjski, polski Demonstracyjny instrument pomiarowy do pracy w sieci Maksymalne wartości pomiarowe: Napięcie L-L: 690 V Prąd: 5 A Dokładność pomiaru: Napięcia 0,2% Prądy 0,2% Moc pozorna 0,5% Moc czynna 0,2% Moc bierna 1% Energia czynna klasa 0,2 Energia bierna klasa 2 Napięcie robocze: 110 V-230 V, 50/60 Hz Wymiary: 297 x 228 x 140 mm (wys. x szer. x głęb.) Masa: 2 kg Lucas Nülle GmbH 7/8

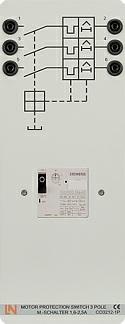

4 Wyłącznik ochronny silnika 3-biegunowy, 1,8-2,5 A CO3212-1P 1 Łącznik mocy z termicznym wyzwoleniem przeciążeniowym i z niezwłocznym wyzwoleniem nadprądowym

8 4 Wyłącznik ochronny silnika 3-biegunowy, 1,8-2,5 A CO3212-1P 1 Łącznik mocy z termicznym wyzwoleniem przeciążeniowym i z niezwłocznym wyzwoleniem nadprądowym Obciążalność styków: 500V, 10A Prąd znamionowy: 1,8...2,5A regulowany Wymiary: 297 x 114 x 125 mm (wys. x szer. x głęb.) Masa: 1kg Lucas Nülle GmbH 8/8
