2 Maszyny, technika napędów Equipment and systems for vocational qualifications and engineering education on the following topics: Electrical machines, power electronics, drive technology Complete machine labs, electrical machine labs and drive technology Elektronika mocy i napedy dydaktyczne Elektronika mocy i napędy dydaktyczne Elektronika mocy to technika łączenia i przekształcania energii elektrycznej dużej mocy. Obecnie do tego celu stosuje się elementy półprzewodnikowe, jak diody, tyrystory i tranzystory IGTB. Główny obszar zastosowania elektroniki mocy to technika napędów. Modułowy system szkoleniowy obejmuje zakres tematów od techniki przekształtnikowej aż po napędy regulowane i umożliwia dokładne omówienie tych tematów, które są ważne dla prowadzącego zajęcia. System modułowy z płytami do wykonywania doświadczeń oraz konsekwentne wsparcie ze strony oprogramowania umożliwia modernizacje, uzupełnienia lub wynikające z rozwoju technologii rozszerzenia. Lucas Nülle GmbH 2/13

3 Komutowane sieciowo przeksztaltniki i napedy Komutowane sieciowo przekształtniki i napędy Lucas Nülle GmbH 3/13

4 EPE10 Układy połączeń przekształtników komutowanych sieciowo EPE10 Układy połączeń przekształtników komutowanych sieciowo Cele uczenia: podstawy techniki diod, tyrystorów i triaków przekształcanie prądu zasady sterowania: zacinanie fazy, sterowanie całookresowe, sterowanie pakietem drgań, sterowanie impulsowe, praca prostown ików, praca falowników układ połączeń: M1, M2, M3, B2, B6, M1C, M2C, M3C, B2C, B6C, B2HA, B2HK, B2HZ, B6C, B6HA, B6HK, W1C, W3C obciążenia rezystancyjne i indukcyjne charakterystyki sterowania i wykresy robocze układy ochronne wspomagana komputerowo rejestracja danych pomiarowych analiza częstotliwości i analiza wyższych harmonicznych Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 Przekształtniki komutowane sieciowo CO3636-3A 1 Lucas Nülle GmbH 4/13

5 System szkoleniowy z przekształtnikami komutowanymi sieciowo umożliwia konfigurowanie i badanie elektronicznych obwodów mocy z diodami, tyrystorami i triakami. Dodatkowo do półprzewodników mocy, system zawiera wyposażenie do sterowania i pomiaru wszystkich ważnych zmiennych. Do wykonywania funkcji i zapisu wyników pomiarów służą instrumenty wirtualne. Alternatywnie, z systemu można korzystać bez komputera PC. Instrukcje doświadczeń są przedstawione w postaci interaktywnego kursu multimedialnego. System można także rozbudować o interfejs Matlab. Umożliwia to tworzenie własnych aplikacji i testowanie ich za pomocą rzeczywistych podzespołów sprzętowych. Można tworzyć następujące układy: Układy niesterowane: M1, M2, M3, B2, B6 Układy niesterowane: M1, M2, M3, B2, B6, W1, W3 Napędy DC o zmiennej prędkości obrotowej Wyposażenie charakteryzuje się następującymi cechami: Jednostka sterująca z 6 diodami mocy, 12 tyrystorami i triakiem Jednostka sterująco-pomiarowa na bazie cyfrowego procesora sygnału Wbudowane funkcje pomiaru 6 różnych prądów i 6 napięć Wbudowana funkcja kontrolera do budowy napędów ze sterowaniem w zamkniętej pętli Interfejs do podłączenia do Matlab Interfejs USB Wejście dla czujnika inkrementalnego Wejście analogowe Napięcie zasilania: 3 x 47 V V, Hz Maksymalna moc wyjściowa: 1 kva Zabezpieczenie przed nieprawidłową obsługą Wymiary: 297 x 460 x 210 mm (wys. x szer. x głęb.) Masa: 5,3 kg Instrumenty wirtualne umożliwiają sterowanie systemu za pomocą komputera PC. Umożliwia to intuicyjną obsługę oraz zapis wyników pomiarowych i zapewnia sukces w procesie uczenia się. Funkcje: Ustawianie parametrów za pomocą komputera PC Pomiary zmian prądu i napięcia wyjściowego w czasie z prezentacją graficzną wykresów synchronizacji dla maks. 20 kanałów Obliczenia i prezentacja graficzna zmian mocy wejściowej i wyjściowej w czasie Obliczanie wartości RMS, wartości średnich oraz składowych AC prądu i napięcia, a także mocy pozornej, mocy czynnej (składowe DC i AC), mocy biernej oraz współczynnika kształtu Automatyczny zapis charakterystyk sterowania z prezentacją graficzną Wyświetlacz graficzny zależności między wszystkimi obliczonymi wartościami kąta sterowania fazowego Trójwymiarowa prezentacja wektora mocy wyjściowej Analiza sygnałów za pomocą FFT (szybka transformacja Fouriera) Lucas Nülle GmbH 5/13

6 Synteza sygnałów za pomocą kombinacji krok po kroku indywidualnych składowych sinus i cosinus Animacje, tzn. dodawanie krok po kroku indywidualnych składowych drgań w celu przedstawienia, jak powstają sygnały Eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 2 3-fazowy transformator separujący 300 VA CO3636-3E 1 3-fazowy transformator separujący nadaje się jako zasilacz sieciowy do wszystkich doświadczeń w zakresie elektroniki mocy. Jednostka składa się z transformatora separującego z termicznym wyłącznikiem bezpieczeństwa oraz prostownika mostkowego. Napięcie zasilania: 3 x 400 V, 50 Hz Napięcie wyjściowe: 3 x 94 V z odprowadzeniem centralnym 47 V Moc: 300 VA Wymiary: 297 x 228 x 160 mm (wys. x szer. x głęb.) Masa: 4,5 kg 3 Elektronika mocy, obciążenie 300 W CO3636-3F 1 To obciążenie nadaje się do stosowania jako uniwersalne obciążenie do wszystkich doświadczeń w zakresie elektroniki mocy. Zawiera elementy rezystancyjne i indukcyjne. Natężenie prądu i kierunek są wskazywane przez diody LED. Obciążenie wyposażono także w samoresetujące się zabezpieczenie przeciwprzeciążeniowe. Obciążenia rezystancyjne: 3 indywidualne rezystory, 600 Ω, 100 W ze wskazaniem bieżącego natężenia prądu i kierunku, zabezpieczone samoresetującym się zabezpieczeniem przeciwprzeciążeniowym Obciążenia indukcyjne: 3 x 0,2 H, 0,5 A, zabezpieczone samoresetującym się zabezpieczeniem przeciwprzeciążeniowym Wymiary: 297 x 228 x 120 mm (wys. x szer. x głęb.) Masa: 2,5 kg Lucas Nülle GmbH 6/13

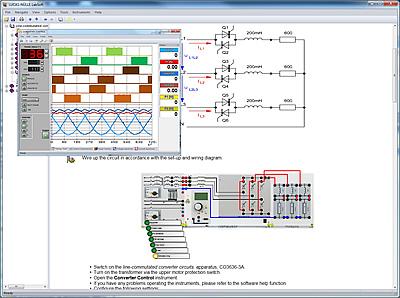

7 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 4 Interactive Lab Assistant: Układy przekształtników komutowanych sieciowo SO2800-2A 1 Instrukcje doświadczeń są przedstawione w postaci kursu Interactive Lab Assistant. Ten kurs multimedialny poprowadzi Cię krok po kroku przez różne aspekty nowoczesnych obwodów przekształtników komutowanych sieciowo. Podstawowe wiadomości są przekazywane za pomocą łatwych do zrozumienia animacji. Kurs Interactive Lab Assistant, w połączeniu z wirtualnymi instrumentami do sterowania sprzętem, tworzą bardzo łatwą w obsłudze platformę doświadczalną. Funkcje: Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcjach doświadczeń za pomocą funkcji przeciągnij i upuść. Wirtualne instrumenty można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z odpowiedziami i logika ocen pomaga monitorować postępy w nauce Funkcja druku dokumentów dla wygodnego druku instrukcji doświadczeń z rozwiązaniami Płyta CD z przeglądarką Labsoft, oprogramowanie kursu i wirtualne instrumenty Szkolenie zawiera: Podstawowe wiadomości o diodach, tyrystorach i triakach Prostowanie prądu Zasady sterowania: sterowanie fazowe, działanie prostowników, działanie przekształtników Obwody: M1, M2, M3, B2, B6, M1C, M2C, M3C, B2C, B6C, B2HA, B2HK, B2HZ, B6C, B6HA, B6HK, W1C, W3C Obciążenia rezystancyjne i indukcyjne Charakterystyki sterowania i wykresy operacyjne Obwody ochronne Pomiary z użyciem komputera Analiza częstotliwości i obserwacja harmonicznych Lucas Nülle GmbH 7/13

8 Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 5 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A 6 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 20 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny Lucas Nülle GmbH 8/13

9 7 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 2 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski 8 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 2 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty 9 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Lucas Nülle GmbH 9/13

10 Podstawa: Wymiary: Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) 10 Zasilacz elektryczny do stanowisk doświadczalnych ST8008-8M 1 Zasilacz elektryczny do stanowisk doświadczalnych Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do zamocowania na profilach wózków doświadczalnych lub bezpośrednio na blacie stołu 2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną 1 gniazdo z uziemieniem (230 V) z klapką ochronną Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE, przewód o dł. 4 m Wymiary: 530 x 130 x 110 mm (W x G x S) Masa: 3 kg Lucas Nülle GmbH 10/13

11 11 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 12 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL 7047 Lucas Nülle GmbH 11/13

12 13 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4T 1 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 Uchwyt do monitora z funkcją pivot, do zamocowania na profilu aluminiowym mebli systemu SybaPro. Umożliwia ustawienie monitora w optymalnej pozycji tak, by praca i doświadczenia nie były męczące. Ramię z funkcją pivot z dwuczęściowym złączem Blokada z szybkim mocowaniem na dowolnej wysokości na profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm W zestawie adapter VESA 75 (7,5 x 7,5) - VESA 100 (10 x 10) 2 klipsy do kabli Odpowiednia nośność 15 kg Monitor TFT można obrócić równolegle do krawędzi stołu Separację można regulować dowolnie w zakresie 105 do 480 mm Dodatkowo w zestawie: zestaw do utrzymania kabli w porządku, do zamocowania wzdłuż profili aluminiowych systemu mebli laboratoryjnych SybaPro Zestaw składa się z następujących elementów: 3 krzyżowe mocowania do kabli do przednich i tylnych rowków profili aluminiowych 3 krzyżowe mocowania do kabli do bocznych rowków profili aluminiowych 12 mocowań do kabli 4 pokrywy do rowków profili aluminiowych, zakrywające kable poprowadzone wewnątrz rowków Lucas Nülle GmbH 12/13
