1 Table of Contents Table of Contents Maszyny, technika napędów Przemyslowa technika napedu 1kW EDT 25-1 Drives with frequency converter drives 1kW EDT 25 Napedy z jednofazowa przetwornica czestotliwosci Lenze 8400 EDT 25 Napedy z trójfazowa przetwornica czestotliwosci Lenze 8400 Wyposazenie podstawowe, w sklad którego wchodzi: Lucas Nülle GmbH 1/35

2 Maszyny, technika napędów Equipment and systems for vocational qualifications and engineering education on the following topics: Electrical machines, power electronics, drive technology Complete machine labs, electrical machine labs and drive technology Przemyslowa technika napedu 1kW Przemysłowa technika napędu 1kW Nie można sobie wyobrazić świata współczesnej techniki bez regulowanych napędów elektrycznych. Ich obszar zastosowania rozciąga się od napędów specjalnych o dużej mocy, przez napędy jezdne, obrabiarki i maszyny produkcyjne aż po zastosowania w pojazdach mechanicznych. Oprócz samej maszyny, w coraz większym stopniu o charakterystyce i możliwościach napędu zaczyna decydować elektronika mocy w połączeniu z techniką automatyzacji, regulacji i techniką magistral danych. W odróżnieniu od napędów dydaktycznych, urządzenia treningowe są wyposażone w podzespoły przemysłowe. Nacisk położono na umiejętność obchodzenia się i parametryzację rzeczywistych urządzeń przemysłowych. Za pomocą systemu napęd serwo / hamulec można badać zachowanie napędów w warunkach statycznych, dynamicznych oraz z różnymi maszynami roboczymi. Urządzenia są wykonane w postaci płyt doświadczalnych. Lucas Nülle GmbH 2/35

3 EDT 25-1 Drives with frequency converter drives 1kW EDT 25-1 Drives with frequency converter drives 1kW Experiment topics: Putting the system into operation (computer-aided) Programming basic functions: Setting the setpoint, rotation direction, starting function, operating frequency, limiting values, nominal voltage, nominal current, nominal frequency, power factor etc. Investigating the operating response Measuring the power and rms values Load experiments Recording the speed/torque characteristic in motor operation (1/3 quadrants) Optimisation of the U/f characteristic Compensation of the stator resistance Field weakening control Brake chopper operation Lucas Nülle GmbH 3/35

4 EDT 25 Napedy z jednofazowa przetwornica czestotliwosci Lenze 8400 EDT 25 Napędy z jednofazową przetwornicą częstotliwości Lenze 8400 Cele uczenia: uruchomienie (ze wspomaganiem komputerowym) programowanie podstawowych funkcji: określanie wartości zadanej, kierunek obrotów, funkcja rozruchu, częstotliwość przełączania, wartości graniczne, napięcie znamionowe, prąd znamionowy, częstotliwość znamionowa, współczynnik mocy itd. badanie zachowania podczas pracy pomiary mocy i wartości skutecznych próby obciążeniowe zapis charakterystyki prędkości obrotowej / momentu obrotowego podczas pracy silnika (1 / 3 kwadrant) optymalizacja charakterystyki U/f kompensacja rezystancji stojana praca z osłabieniem wzbudzenia praca z opornikiem hamulcowym praca ze sterowaniem wektorowym Lucas Nülle GmbH 4/35

5 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 1 Przetwornica częstotliwości 1,5 kw (Lenze 8400) CO3636-5K 1 Przetwornica częstotliwości to przystosowana do celów dydaktycznych przemysłowa przetwornica częstotliwości najnowszej generacji. Przetwornica częstotliwości umożliwia pracę w trybie liniowej i kwadratowej charakterystyki U/f oraz sterowanie wektorowe. Możliwy jest wybór jednego z trybów obsługi przetwornicy częstotliwości: za pomocą potencjometru, analogowe napięcia sterującego, panelu sterowania z wyświetlaczem LCD, komputera PC i oprogramowania lub za pomocą interfejsu magistrali Fieldbus. Cechy szczególne: duża moc wyjściowa, 1500 W (2240 W w ciągu 60 s) sterowanie mikroprocesorowe liniowe i kwadratowe sterowanie charakterystyką U/f lub sterowanie wektorowe wbudowane funkcje ochronne wbudowany tranzystor hamulcowy wbudowany regulator PID 4 zestawy parametrów panel obsługowy z wyświetlaczem LCD oprogramowanie do parametryzacji w zestawie wbudowany interfejs magistrali CAN gniazdo do rozszerzenia o moduł magistrali Profibus DP Moc znamionowa: 1500 W, 2,4 kva Napięcie na wejściu: 180 V V, 50/60 Hz Napięcie wyjściowe: x (napięcie wejściowe) Częstotliwość wyjściowa: Hz Prąd wyjściowy: A Współczynnik przeciążenia: 150% (60 s) Wymiary: 297 x 456 x 130 mm (wys. x szer. x głęb.) Masa: 5,7 kg Lucas Nülle GmbH 5/35

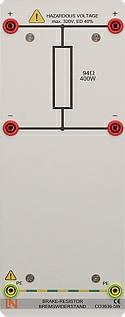

6 2 Rezystor hamulcowy 0,4 kw do przetwornicy częstotliwości CO3636-5W 1 Rezystor hamulcowy wraz z przetwornicą częstotliwości służy do przekształcenia mechanicznej energii hamowania w energię cieplną. Jest to odporny na częste włączanie rezystor o dużej obciążalności 100 Ω, 400W. Moc znamionowa: 400 W Zasilanie rezystora hamulcowego: maks. 400 V; 200 V efektywnie Wymiary: 297 x 114 x 130 mm (wys. x szer. x głęb.) Masa: 1 kg 3 Silnik asynchroniczny prądu trójfazowego 1 kw, n = 1400 (230 V / 400 V) SE2673-1H 1 Silnik asynchroniczny prądu trójfazowego 1 kw z wyraźnym momentem utyku. Silnik ma typowe, przemysłowe wykonanie i jest zamontowany na ramie podstawy z tłumieniem drgań Specjalne sprzęgło umożliwia połączenie silnika z systemem kontrolnym maszyny bez użycia narzędzi i bez luzów. Napięcie znamionowe: 400/230 V, 50 Hz Prąd znamionowy: 2,9/5 A Znamionowa prędkość obrotowa: 1400 min -1 Moc znamionowa: 1 kw cos phi: 0,74 Lucas Nülle GmbH 6/35

7 Opcjonalne akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 4 Adapter diagnostyczny USB do przetwornicy częstotliwości Lenze 8400 LM Nakładany moduł do połączenia komputera PC z przetwornicą częstotliwości. separowany potencjałowo interfejs USB ze złączem diagnostycznym kabel diagnostyczny, dł. 2,5 m kabel USB wymiary: 110 x 60 x 30 mm (szer. x wys. x głęb.) masa: 0,3 kg 5 Moduł interfejsu PROFIBUS DP do przetwornicy częstotliwości Lenze 8400 LM zespół przyłączeniowy urządzenia podrzędnego magistrali Profibus profil komunikacyjny Profibus DP-V0 / DV-V1 automatyczne rozpoznanie baudrate od 9,6 kbaud do 12 Mbaud dostęp do wszystkich parametrów przetwornicy opcjonalny kanał parametrów wymiary: 70 x 70 x 50 mm (wys. x szer. x głęb.) Lucas Nülle GmbH 7/35

8 6 Moduł interfejsu PROFINET do przetwornicy częstotliwości Lenze 8400 LM Zespół przyłączany PROFINET - slave Profil komunikacyjny: PROFINET Szybkość transferu: 10 Mbit / s Urządzenie I/O z możliwością komunikacji w czasie rzeczywistym (RT) Topologia sieci: drzewo, gwiazda, liniowa Wymiary: 70 x 70 x 50 mm (wys. x szer. x głęb.) Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 7 QuickChart zestaw jednofazowego falownika 8400 (2 szt.) SO6200-7F 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm Lucas Nülle GmbH 8/35

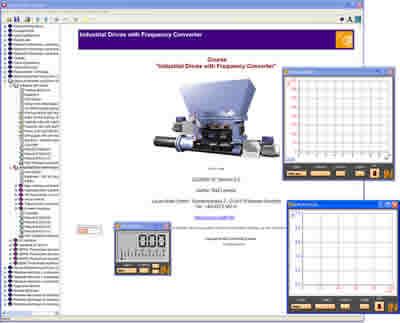

9 8 Interactive Lab Assistant: Przemysłowe układy łagodnego rozruchu, przetwornica częstotliwości 0,3/1 kw SO2800-1E 1 Multimedialne oprogramowanie doświadczalne z wirtualnymi instrumentami, instrukcjami i dokumentacją wyników doświadczeń z przemysłowymi układami łagodnego rozruchu i przetwornicami częstotliwości klasy mocy 0,3 i 1 kw. Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcji metodą przeciągnij i upuść. Oprogramowanie do pomiarów i kontroli można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z komentarzami i logika interpretacyjna do kontroli stanu wiedzy Wydruk dokumentów do wygodnego posługiwania się instrukcjami doświadczeń z rozwiązaniami Dostępne w języku niemieckim, angielskim, francuskim, hiszpańskim; inne języki na zapytanie Płyta CD z przeglądarką Labsoft, oprogramowaniem kursu oraz oprogramowaniem do układów hamulcowych i przyrządów pomiarowych Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Pos. nazwa produktu Bestell-Nr. Anz. 9 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Lucas Nülle GmbH 9/35

10 Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym Lucas Nülle GmbH 10/35

11 zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows 10 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg 11 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 12 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) Lucas Nülle GmbH 11/35

12 Zasilanie elektryczne: Pos. nazwa produktu Bestell-Nr. Anz. 13 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 14 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Lucas Nülle GmbH 12/35

13 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Lucas Nülle GmbH 13/35

14 Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 15 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A Lucas Nülle GmbH 14/35

15 16 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 20 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny 17 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 2 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski 18 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 2 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty 19 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty Lucas Nülle GmbH 15/35

16 Podstawa: Wymiary: wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas Nülle GmbH 16/35

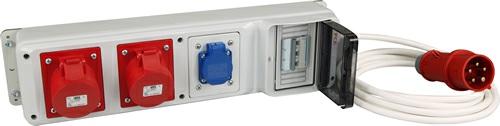

17 20 Zasilacz elektryczny do stanowisk doświadczalnych ST8008-8M 1 Zasilacz elektryczny do stanowisk doświadczalnych Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do zamocowania na profilach wózków doświadczalnych lub bezpośrednio na blacie stołu 2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną 1 gniazdo z uziemieniem (230 V) z klapką ochronną Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE, przewód o dł. 4 m Wymiary: 530 x 130 x 110 mm (W x G x S) Masa: 3 kg 21 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 22 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas Nülle GmbH 17/35

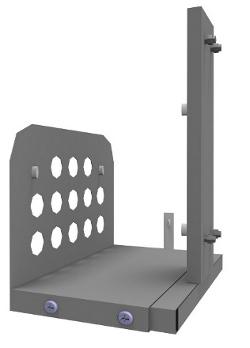

18 23 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4T 1 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 Uchwyt do monitora z funkcją pivot, do zamocowania na profilu aluminiowym mebli systemu SybaPro. Umożliwia ustawienie monitora w optymalnej pozycji tak, by praca i doświadczenia nie były męczące. Ramię z funkcją pivot z dwuczęściowym złączem Blokada z szybkim mocowaniem na dowolnej wysokości na profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm W zestawie adapter VESA 75 (7,5 x 7,5) - VESA 100 (10 x 10) 2 klipsy do kabli Odpowiednia nośność 15 kg Monitor TFT można obrócić równolegle do krawędzi stołu Separację można regulować dowolnie w zakresie 105 do 480 mm Dodatkowo w zestawie: zestaw do utrzymania kabli w porządku, do zamocowania wzdłuż profili aluminiowych systemu mebli laboratoryjnych SybaPro Zestaw składa się z następujących elementów: 3 krzyżowe mocowania do kabli do przednich i tylnych rowków profili aluminiowych 3 krzyżowe mocowania do kabli do bocznych rowków profili aluminiowych 12 mocowań do kabli 4 pokrywy do rowków profili aluminiowych, zakrywające kable poprowadzone wewnątrz rowków Lucas Nülle GmbH 18/35

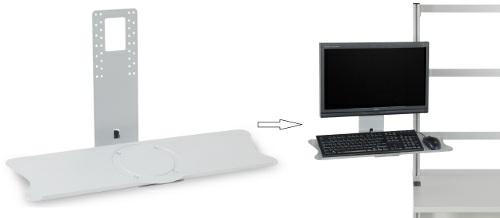

19 25 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora ST8010-4G 1 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora Adapter do klawiatury do użytku z uchwytem do płaskiego monitora, maks. nośność 10 kg Montowany między monitorem a uchwytem do płaskiego monitora Wysokość regulowana na 3 poziomach za pomocą wielu wywierconych otworów Dwa rzędy otworów montażowych do użytku ze sprzętem zgodnym ze standardami VESA 75 i VESA 100 Półka na klawiaturę nachylona pod kątem ok. 30 dla wygodnej i ergonomicznej pracy Półka na klawiaturę z krawędzią wywiniętą na 11 mm jako zabezpieczenie przed wypadnięciem, uchwyt w zestawie Zaczep do półki na klawiaturę z 2 poziomami głębokości (252/276 mm) Bardzo szeroka półka na klawiaturę (640 mm) może pomieścić także mysz Głębokość półki na klawiaturę 172 mm W zestawie dwa uchwyty do prowadzenia kabli w wiązce Maks. nośność 10 kg Wymiary (W x S x G) 360 x 640 x 276 mm Tego adaptera można używać tylko w połączeniu z uchwytem monitora o nośności 15 kg. Lucas Nülle GmbH 19/35

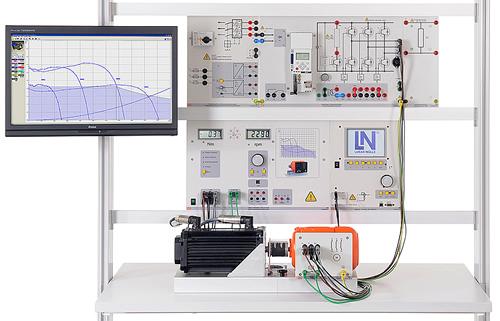

20 EDT 25 Napedy z trójfazowa przetwornica czestotliwosci Lenze 8400 EDT 25 Napędy z trójfazową przetwornicą częstotliwości Lenze 8400 Cele uczenia: uruchomienie (ze wspomaganiem komputerowym) programowanie podstawowych funkcji: określanie wartości zadanej, kierunek obrotów, funkcja rozruchu, częstotliwość przełączania, wartości graniczne, napięcie znamionowe, prąd znamionowy, częstotliwość znamionowa, współczynnik mocy itd. badanie zachowania podczas pracy pomiary mocy i wartości skutecznych próby obciążeniowe zapis charakterystyki prędkości obrotowej / momentu obrotowego podczas pracy silnika (1 / 3 kwadrant) optymalizacja charakterystyki U/f kompensacja rezystancji stojana praca z osłabieniem wzbudzenia praca z opornikiem hamulcowym praca ze sterowaniem wektorowym Lucas Nülle GmbH 20/35

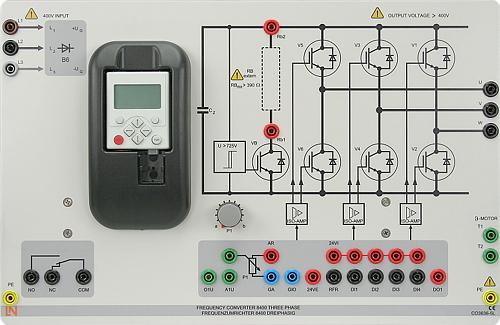

21 Wyposazenie podstawowe, w sklad którego wchodzi: Wyposażenie podstawowe, w skład którego wchodzi: Pos. nazwa produktu Bestell-Nr. Anz. 26 Przetwornica częstotliwości prądu trójfazowego, typu przemysłowego, 1,5kW (Lenze 8400) CO3636-5L 1 Przetwornica częstotliwości to przystosowana do celów dydaktycznych trójfazowa przemysłowa przetwornica częstotliwości najnowszej generacji. Przetwornica częstotliwości umożliwia pracę w trybie liniowej i kwadratowej charakterystyki U/f oraz sterowanie wektorowe. Możliwy jest wybór jednego z trybów obsługi przetwornicy częstotliwości: za pomocą potencjometru, analogowe napięcia sterującego, panelu sterowania z wyświetlaczem LCD, komputera PC i oprogramowania lub za pomocą interfejsu magistrali Fieldbus. Cechy szczególne: duża moc wyjściowa, 1500 W (2240 W w ciągu 60 s) sterowanie mikroprocesorowe liniowe i kwadratowe sterowanie charakterystyką U/f lub sterowanie wektorowe wbudowane funkcje ochronne wbudowany tranzystor hamulcowy wbudowany regulator PID 4 zestawy parametrów panel obsługowy z wyświetlaczem LCD oprogramowanie do parametryzacji w zestawie wbudowany interfejs magistrali CAN gniazdo do rozszerzenia o moduł magistrali Profibus DP Moc znamionowa: 1500 W, 2,4 kva Napięcie na wejściu: 3 x 320 V V, 50/60 Hz Napięcie wyjściowe: x (napięcie wejściowe) Częstotliwość wyjściowa: Hz Prąd wyjściowy: 0...3,9 A Współczynnik przeciążenia: 150% (60 s) Wymiary: 297 x 456 x 130 mm (wys. x szer. x głęb.) Masa: 5,7 kg Lucas Nülle GmbH 21/35

22 27 Rezystor hamulcowy 0,2 kw do trójfazowej przetwornicy częstotliwości CO3636-5X 1 Rezystor hamulcowy 0,2 kw do trójfazowej przetwornicy częstotliwości Rezystor hamulcowy wraz z przetwornicą częstotliwości służy do przekształcenia mechanicznej energii hamowania w energię cieplną. Jest to odporny na częste włączanie rezystor o dużej obciążalności 440 Ω, 200 W. moc znamionowa: 200 W zasilanie rezystora hamulcowego: maks. 720 V; 300 V efektywnie wymiary: 297 x 114 x 130 mm (wys. x szer. x głęb.) masa: 1 kg 28 Silnik asynchroniczny prądu trójfazowego 1 kw, n = 1400 (230 V / 400 V) SE2673-1H 1 Silnik asynchroniczny prądu trójfazowego 1 kw z wyraźnym momentem utyku. Silnik ma typowe, przemysłowe wykonanie i jest zamontowany na ramie podstawy z tłumieniem drgań Specjalne sprzęgło umożliwia połączenie silnika z systemem kontrolnym maszyny bez użycia narzędzi i bez luzów. Napięcie znamionowe: 400/230 V, 50 Hz Prąd znamionowy: 2,9/5 A Znamionowa prędkość obrotowa: 1400 min -1 Moc znamionowa: 1 kw cos phi: 0,74 Opcjonalne akcesoria: Lucas Nülle GmbH 22/35

23 Pos. nazwa produktu Bestell-Nr. Anz. 29 Adapter diagnostyczny USB do przetwornicy częstotliwości Lenze 8400 LM Nakładany moduł do połączenia komputera PC z przetwornicą częstotliwości. separowany potencjałowo interfejs USB ze złączem diagnostycznym kabel diagnostyczny, dł. 2,5 m kabel USB wymiary: 110 x 60 x 30 mm (szer. x wys. x głęb.) masa: 0,3 kg 30 Moduł interfejsu PROFIBUS DP do przetwornicy częstotliwości Lenze 8400 LM zespół przyłączeniowy urządzenia podrzędnego magistrali Profibus profil komunikacyjny Profibus DP-V0 / DV-V1 automatyczne rozpoznanie baudrate od 9,6 kbaud do 12 Mbaud dostęp do wszystkich parametrów przetwornicy opcjonalny kanał parametrów wymiary: 70 x 70 x 50 mm (wys. x szer. x głęb.) 31 Moduł interfejsu PROFINET do przetwornicy częstotliwości Lenze 8400 LM Zespół przyłączany PROFINET - slave Profil komunikacyjny: PROFINET Szybkość transferu: 10 Mbit / s Urządzenie I/O z możliwością komunikacji w czasie rzeczywistym (RT) Topologia sieci: drzewo, gwiazda, liniowa Wymiary: 70 x 70 x 50 mm (wys. x szer. x głęb.) Lucas Nülle GmbH 23/35

24 Materialy szkoleniowe: Materiały szkoleniowe: Pos. nazwa produktu Bestell-Nr. Anz. 32 QuickChart Zestaw przetwornicy częstotliwości prądu trójfazowego 8400 (2 szt.) SO6200-7G 1 Skrócona dokumentacja do szybkiego uruchomienia złożonych urządzeń i konfiguracji próbnych. Układ złączy, instrukcje bezpieczeństwa, wskazówki pomocnicze Schemat połączeń lub montażu Druk kolorowy w formacie DIN A3 Laminowanie: 2 x 250 µm 33 Interactive Lab Assistant: Przemysłowe układy łagodnego rozruchu, przetwornica częstotliwości 0,3/1 kw SO2800-1E 1 Multimedialne oprogramowanie doświadczalne z wirtualnymi instrumentami, instrukcjami i dokumentacją wyników doświadczeń z przemysłowymi układami łagodnego rozruchu i przetwornicami częstotliwości klasy mocy 0,3 i 1 kw. Interaktywne modele doświadczalne Wartości pomiarowe i wykresy można zapisać w instrukcji metodą przeciągnij i upuść. Oprogramowanie do pomiarów i kontroli można uruchomić bezpośrednio z poziomu instrukcji doświadczenia Pytania z komentarzami i logika interpretacyjna do kontroli stanu wiedzy Wydruk dokumentów do wygodnego posługiwania się instrukcjami doświadczeń z rozwiązaniami Dostępne w języku niemieckim, angielskim, francuskim, hiszpańskim; inne języki na zapytanie Płyta CD z przeglądarką Labsoft, oprogramowaniem kursu oraz oprogramowaniem do układów hamulcowych i przyrządów pomiarowych Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad Lucas Nülle GmbH 24/35

25 Wyposazenie stanowiska kontrolnego; system napedowo/hamulcowy serwo, w którego sklad wchodza: Wyposażenie stanowiska kontrolnego; system napędowo/hamulcowy serwo, w którego skład wchodzą: Pos. nazwa produktu Bestell-Nr. Anz. 34 Stanowisko kontrolne do maszyny serwo 1 kw łącznie z oprogramowaniem ActiveServo (DE, GB, F, ES) CO3636-6W 1 Stanowisko kontrolne do maszyny serwo to kompletny system kontrolny do badania maszyn elektrycznych i napędów. Składa się ono z cyfrowego urządzenia sterującego, hamulca oraz oprogramowania ActiveServo. System łączy w sobie najnowszą technikę z łatwą obsługą. Ponadto, za pomocą systemu można wykonać ręczną i automatyczną synchronizację. Urządzenie sterujące jest wyposażone w następujące funkcje: Dynamiczna i statyczna praca czterokwadrantowa 10 przełączanych trybów pracy / modeli maszyn roboczych (regulacja momentu obrotowego, regulacja prędkości obrotowej, masa wirująca, napęd posuwisty, wał / kalander, napęd do nawijania, swobodnie definiowane obciążenie zależne od czasu, ręczna i automatyczna synchronizacja sieci) Wbudowany, izolowany galwanicznie wzmacniacz pomiarowy do pomiaru prądu i napięcia Wskazanie prędkości obrotowej i momentu obrotowego Monitor czterokwadrantowy Złącze USB Monitorowanie termiczne badanej maszyny Badanie, czy osłona wału jest założona Napięcie zasilania: 400V, 50Hz Maksymalna moc wyjściowa: 10 kva Wymiary: 297 x 460 x 420 mm (wys. x szer. x głęb.) Masa: 14,3 kg Hamulcem jest asynchroniczny serwomotor z samoczynnym chłodzeniem i selsynem. Podłączenie przewodów silnika i czujnika odbywa się za pomocą zabezpieczonych przed błędną polaryzacją połączeń wtykowych. Maszyna jest nadzorowana termicznie i wraz z urządzeniem sterującym tworzy niewymagający kalibracji, wolny od zmian parametrów w czasie system napędowo-hamulcowy. Maksymalna prędkość obrotowa: 4000 min-1 Maksymalny moment obrotowy 30Nm Monitorowanie temperatury: czujnik temperatury (KTY) o działaniu ciągłym Lucas Nülle GmbH 25/35

26 Rozdzielczość selsynu: impulsów/obrót Wymiary: 275 x 210 x 210 mm (szer. x wys. x głęb.) Masa: 6kg ActiveServo to program do wyznaczania charakterystyk maszyn oraz do statycznego i dynamicznego określania punktów roboczych. Można ustawić i sparametryzować 7 różnych maszyn pracujących pod obciążeniem (masa wirująca, pompa, kalander, napęd posuwisty, sprężarka, napęd do nawijania, swobodnie parametryzowane obciążenie zależne od czasu). Cechy szczególne: pomiar, obliczenie i prezentacja graficzna wielkości mechanicznych i elektrycznych (prędkość obrotowa, moment obrotowy, moc mechaniczna, prąd, napięcie, moc czynna, moc pozorna, moc bierna, sprawność, współczynnik mocy) jednoczesna prezentacja wartości zmierzonych i obliczonych (np. bezpośrednie wskazanie sprawności). pomiar prądu i napięcia (jako wartości skutecznych także dla wielkości niesinusoidalnych) praca sterowana prędkością obrotową lub momentem obrotowym zapis wielkości w czasie predefiniowanie wartości granicznych dla prędkości obrotowej lub momentu obrotowego w celu uniknięcia niedopuszczalnych obciążeń badanego urządzenia praca we wszystkich czterech kwadrantach (wskazanie generatorowego momentu obrotowego) swobodnie definiowalna funkcja liniowo-rosnąca do wykonywania sterowanych komputerowo prób obciążenia prezentacja charakterystyk wielu prób w celu uwypuklenia zmian parametrów eksport wykresów i wartości pomiarowych Wersja 32-bitowa do Windows Lucas Nülle GmbH 26/35

27 35 Kołnierz sprzęgła 1 kw SE2662-6A 1 Gumowy mankiet do sprzężenia dwóch maszyn umożliwia szybki i bezpieczny montaż wykonanie z wewnętrznym wieńcem zębatym Materiał: guma (neopren) Wymiary: 40 x 58 mm (dł. x średn.) Masa: 0,1kg 36 Osłona sprzęgła 1 kw SE2662-6B 1 Nakładana przesłona z metalu jako osłona obracającego się sprzęgła między dwiema sprzężonymi maszynami Materiał: blacha stalowa czarna, zaginana, z wtykami Wymiary: 140 x 75 x 80mm (wys. x szer. x głęb.) Masa: 0,1kg 37 Osłona wału 1 kw SE2662-6C 1 Nakładana osłona metalowa jako ochrona przed dotykiem obracających się wałów maszyn Materiał: blacha stalowa czarna, kantowana, zamknięta z boku blachą perforowaną, z wtykiem funkcyjnym Wymiary: 140 x 75 x 40mm (wys. x szer. x głęb.) Lucas Nülle GmbH 27/35

28 Zasilanie elektryczne: Pos. nazwa produktu Bestell-Nr. Anz. 38 Zasilanie maszyn elektrycznych CO3212-5U 1 Zasilacz sieciowy do maszyn prądu stałego, zmiennego i trójfazowego oraz do wzbudzania maszyn synchronicznych. Zasilacz jest dostosowany specjalnie do użytkowania z maszynami elektrycznymi. Wyjścia: prąd trójfazowy L1, L2, L3, N do gniazd izolowanych 4 mm Prąd stały: regulowane napięcie V DC, stabilizowane i zabezpieczone elektronicznie przed przeciążeniem i zwarciem Prąd wyjściowy: A (regulowane ograniczanie wartości prądu) drugie napięcie stałe 210 V DC, 6 A, bez regulacji Urządzenia zabezpieczające: wyłącznik ochronny silnika z regulacją w zakresie 6, A wyzwalacz podnapięciowy wyłącznik bezpieczeństwa Podłączenie do sieci elektrycznej: 3 x 230/400 V, 50 Hz, kabel o dł. 1,8 m z wtykiem CEE Wymiary: 297 x 228 x 140mm (wys. x szer. x głęb.) Masa: 3 kg Przyrzady pomiarowe: Przyrządy pomiarowe: Pos. nazwa produktu Bestell-Nr. Anz. 39 Analogowo-cyfrowy przyrząd uniwersalny, pomiar mocy i współczynnika mocy, oprogramowanie CO5127-1Z 1 Lucas Nülle GmbH 28/35

29 Takie dziedziny techniki, jak maszyny elektryczne, elektronika mocy i technika napędowa stawiają szczególne wymagania przyrządom pomiarowym. Muszą one charakteryzować się dużą odpornością na przeciążenia, a rejestrowanie wartości pomiarowych musi odbywać się niezależnie od przebiegu krzywej. Uniwersalny przyrząd pomiarowy jest specjalnie przystosowany do tych wymagań. Zastępuje on do 4 różnych przyrządów - woltomierz, amperomierz, miernik mocy i miernik kąta fazowego. Graficzny wyświetlacz umożliwia zastosowanie zarówno w eksperymentach prowadzonych przez uczniów, jak i eksperymentach demonstracyjnych. Dostarczone w zestawie oprogramowanie VI-Starter umożliwia wizualizację wielkości pomiarowych na komputerze PC. Jednoczesny, niezależny od przebiegu krzywej pomiar napięcia i prądu (maks. 600 V, 20 A) (pomiar napięć taktowanych) Obliczanie współczynnika mocy czynnej, pozornej, biernej i współczynnika mocy Pomiar całkowitej wartości skutecznej (RMS-AC+DC); zmiennej wartości skutecznej (RMS-AC) i arytmetycznej wartości średniej (AV-AC+DC) Elektrycznie niezniszczalny do 20 A / 600 V Duży (5,7"), kontrastowy wyświetlacz graficzny z podświetleniem tła Duże elementy na wyświetlaczu lub wyświetlanie do 4 wartości pomiarowych Wyświetlanie cyfrowe lub quasi-analogowe Złącze USB Opór wewnętrzny: ścieżka prądowa 10 mω, ścieżka napięciowa 10 MΩ Zakresy napięć: 30; 300; 600 V Zakresy prądowe: 1; 10; 20 A Dokładność pomiaru: 2% Automatyczny lub ręczny wybór zakresu pomiarowego Demonstracyjny przyrząd pomiarowy do pracy w sieci Napięcie robocze: 230 V, 50 Hz Wymiary: 297 x 228 x 85 mm (wys. x szer. x głęb.) Masa: 1,5 kg Lucas Nülle GmbH 29/35

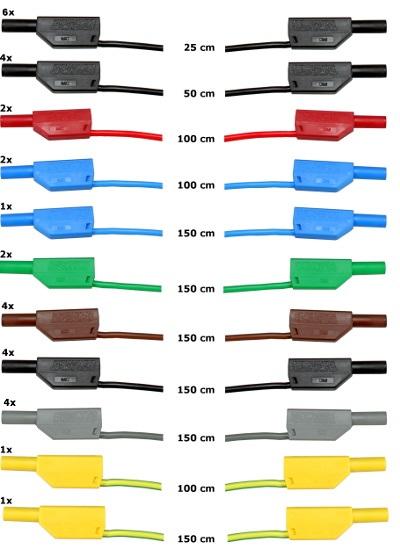

30 Za pomocą oprogramowania VI-Starter można przedstawić wszystkie dane na komputerze PC. Można otworzyć do 17 różnych wskazań. Widok oscyloskopu dla prezentacji napięcia, prądu i mocy Licznik mocy do wskazania mocy pobranej i oddanej Dziennik danych dla 14 różnych wielkości pomiarowych Eksport danych do dziennika danych Rejestrator charakterystyk Sterownik Labview i przykłady w zestawie Wersja 32-bitowa do Windows Akcesoria: Pos. nazwa produktu Bestell-Nr. Anz. 40 Zestaw izolowanych przewodów pomiarowych 4 mm (31 szt.) SO5148-1L 1 Zestaw przewodów pomiarowych z wtykami lamelowymi 4 mm z możliwością łączenia ze sobą, z bardzo elastycznego, podwójnie izolowanego przewodu. Skład zestawu: 6 x 25 cm, czarny 4 x 50 cm, czarny 2 x 100 cm, niebieski 2 x 100 cm, czerwony 1 x 100 cm, żółto/zielony 1 x 150 cm, niebieski 1 x 150 m, żółto/zielony 2 x 150 cm, zielony 4 x 150 cm, brązowy 4 x 150 cm, czarny 4 x 150 cm, szary Przekrój poprzeczny przewodu 2,5 mm 2 Dane znamionow e: 600V CAT II, 32 A Lucas Nülle GmbH 30/35

31 41 Bezpieczna złączka z wtykiem 4 mm czarna, 1000 V / 32 A CAT II SO5126-3R 20 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: czarny 42 Bezpieczna złączka z wtykiem 4 mm niebieska, 1000 V / 32 A CAT II SO5126-3V 2 Izolacja zalewana dwustronne zabezpieczenie przed kontaktem (bezpieczne wtyki i gniazda), odległość 19 mm rezystancja przejścia maks. 6 mω dane znamionowe: 1000V/32A CAT II kolor: niebieski 43 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II SO5126-3W 2 Bezpieczny wtyk połączeniowy, zielono-żółty, 4 mm z odgałęzieniem, 1000 V/32 A, CAT II Obie strony z ochroną przed dotykiem (bezpieczne wtyki + bezpieczne gniazda), odległość 19 mm Oporność przejścia maks. 6 mω Dane znamionowe: 1000 V/32 A CAT II Kolor: zielony/żółty 44 Mobilne stanowisko doświadczalne, wykonane z profili aluminiowych, trzypiętrowe, cztery gniazda, 1250 x 700 x 1995 mm ST7200-3A 1 Wysokiej jakości przejezdne stanowisko doświadczalne i demonstracyjne z serii SybaPro, z nogami stołu z profili aluminiowych, kompatybilne ze wszystkimi elementami montowanymi i rozszerzeniami systemu SybaPro. Mobilne stanowisko doświadczalne jest dostarczane jako zestaw elementów przeznaczony do samodzielnego montażu przez klienta. Płyta stołu: Płyta stołu o grubości 30 mm, z wielowarstwowej płyty Lucas Nülle GmbH 31/35

32 Podstawa: Wymiary: wiórowej z drobnych wiórów, o dużej gęstości zgodnej z DIN EN Kolor szary, RAL 7035, z dwustronną powłoką z tworzywa warstwowego o grubości 0,8 mm, z lekką strukturą (Resopal), zgodnie z DIN Płyta jest odporna na działanie wielu chemikaliów i odczynników, jak rozcieńczone kwasy i zasady Niewrażliwa na ciepło, np. na roztopiony lut oraz punktowe nagrzanie kolbą lutowniczą czy żarem papierosa. Obramowanie płyty stołu w postaci solidnego, odpornego obrzeża z barwionego w masie tworzywa sztucznego o grubości 3 mm w kolorze RAL Okładzina i obrzeże nie zawierają PCW. Zasilanie elektryczne w postaci listwy z 5 gniazdami, zamontowanej po stronie spodniej stołu, przewód zasilający o długości 2 m z wtykiem z zestykiem ochronnym. 2 aluminiowe profile tłoczone z profilowaniem wielorowkowym, 1800 x 120 x 40 mm (szer. x wys. x gł.) 8 jednakowych rowków w tłoczonym profilu aluminiowym (3 na stronę plus 1 po stronie czołowej) Rowki do mocowania uchwytów zgodnych z normą przemysłową 4 szt. profili aluminiowych H, długość 1150 mm, do rozmieszczenia płyt doświadczalnych DIN A4 na trzech piętrach Wolne miejsce do uzupełnienia o kanał zasilania elektrycznego Nogi stołu z rury o przekroju prostokątnym z czterema sterownymi rolkami, w tym dwiema z hamulcem Korpus stołu ze stabilnej, obwodowej kombinacji rur o przekroju prostokątnym Odporna na kwasy powłoka z żywicy epoksydowej o grubości ok. 80 µm, kolor RAL 7047 Płyta stołu na wysokości 760 mm 1250 x 1955 x 760 mm (szer. x wys. x głęb.) Lucas Nülle GmbH 32/35

33 45 Zasilacz elektryczny do stanowisk doświadczalnych ST8008-8M 1 Zasilacz elektryczny do stanowisk doświadczalnych Panel dystrybucyjny 400 V CEE z automatycznymi bezpiecznikami do zamocowania na profilach wózków doświadczalnych lub bezpośrednio na blacie stołu 2 gniazda CEE (400 V, 16 A, 5-biegunowe) z klapką ochronną 1 gniazdo z uziemieniem (230 V) z klapką ochronną Bezpiecznik: 1 x 3-biegunowy bezpiecznik, typu B, 16 A Przyłącze elektryczne: 3 x 230/400 V, 50/60 Hz przez wtyk CEE, przewód o dł. 4 m Wymiary: 530 x 130 x 110 mm (W x G x S) Masa: 3 kg 46 Wall or aluminium-profile mounting cable storage for 48 cables ST8003-8E 1 Mieści ok. 48 bezpiecznych przewodów pomiarowych. Nadaje się do montażu na ścianie lub na profilu aluminiowym. 47 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe ST8010-9Y 1 Ochronne etui na mobilne stanowisko doświadczalne 3-piętrowe Do ochrony urządzeń przed pyłem i wilgocią Jako maskowanie Kolor: ciemnoszary matowy łącznie z drukiem (logo LN, pomarańczowe) Materiał: tkanina poliamidowa z powłoką PU Bardzo odporny na rozdarcie, impregnowany, zmywalny, wodoodporny Lucas Nülle GmbH 33/35

34 48 Uchwyt PC do stanowiska doświadczalnego SybaPro, z regulacją wysokości i szerokości ST7200-5A 1 Uchwyt PC do stołów laboratoryjnych z serii SybaPRO, z perforowanej blachy stalowej o grubości 1,5 mm, do montażu na profilu aluminiowym. Zmienna wysokość montażu Regulowana szerokość ( mm) Montaż po prawej lub po lewej stronie W zestawie materiały montażowe (4 śruby, 4 wpusty przesuwane) Odporna na kwasy powłoka z żywicy epoksydowej nanoszonej proszkowo o grubości ok. 80 µm, kolor RAL Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 ST8010-4T 1 Uchwyt do płaskiego monitora ze składanym ramieniem, nośność do 15 kg, do zamocowania na profilu aluminiowym, VESA 75/100 Uchwyt do monitora z funkcją pivot, do zamocowania na profilu aluminiowym mebli systemu SybaPro. Umożliwia ustawienie monitora w optymalnej pozycji tak, by praca i doświadczenia nie były męczące. Ramię z funkcją pivot z dwuczęściowym złączem Blokada z szybkim mocowaniem na dowolnej wysokości na profilu aluminiowym Mocowanie VESA 7,5 x 7,5 cm W zestawie adapter VESA 75 (7,5 x 7,5) - VESA 100 (10 x 10) 2 klipsy do kabli Odpowiednia nośność 15 kg Monitor TFT można obrócić równolegle do krawędzi stołu Separację można regulować dowolnie w zakresie 105 do 480 mm Dodatkowo w zestawie: zestaw do utrzymania kabli w porządku, do zamocowania wzdłuż profili aluminiowych systemu mebli laboratoryjnych SybaPro Zestaw składa się z następujących elementów: 3 krzyżowe mocowania do kabli do przednich i tylnych rowków profili aluminiowych 3 krzyżowe mocowania do kabli do bocznych rowków profili aluminiowych 12 mocowań do kabli 4 pokrywy do rowków profili aluminiowych, zakrywające kable poprowadzone wewnątrz rowków Lucas Nülle GmbH 34/35

35 50 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora ST8010-4G 1 Adapter do klawiatury jako rozszerzenie mocowania płaskiego monitora Adapter do klawiatury do użytku z uchwytem do płaskiego monitora, maks. nośność 10 kg Montowany między monitorem a uchwytem do płaskiego monitora Wysokość regulowana na 3 poziomach za pomocą wielu wywierconych otworów Dwa rzędy otworów montażowych do użytku ze sprzętem zgodnym ze standardami VESA 75 i VESA 100 Półka na klawiaturę nachylona pod kątem ok. 30 dla wygodnej i ergonomicznej pracy Półka na klawiaturę z krawędzią wywiniętą na 11 mm jako zabezpieczenie przed wypadnięciem, uchwyt w zestawie Zaczep do półki na klawiaturę z 2 poziomami głębokości (252/276 mm) Bardzo szeroka półka na klawiaturę (640 mm) może pomieścić także mysz Głębokość półki na klawiaturę 172 mm W zestawie dwa uchwyty do prowadzenia kabli w wiązce Maks. nośność 10 kg Wymiary (W x S x G) 360 x 640 x 276 mm Tego adaptera można używać tylko w połączeniu z uchwytem monitora o nośności 15 kg. Lucas Nülle GmbH 35/35
