1 MOXA SOLUTION DAY 2016 Integracja istniejącej infrastruktury do nowego systemu konwersja protokołów Michał Łęcki 17/05/2016

2 Rozwiązania Przemysłowe Core Industrial Core Switch 10G Industrial Network Management Professional Industrial Network Service Industrial Rackmount Switch Distribution 1G Turbo Ring Turbo Chain Industrial Cyber Security VPN Internet Tunnel Firewall PLC DIN-Rail Ethernet Switch Media Converter DSL Ethernet Extender Industrial PoE Edge Serial to Ethernet PLC Fieldbus Gateway IP Cameras Meter I/O Sensor Remote I/O Substation Ethernet Switch M12 Ethernet Switch Industrial Wireless

3 Przegląd Architektura Industrial IoT - ideał

4 Przegląd Architektura Industrial IoT - ideał ERP SCADA Ethernet Switch Switch PLC Switch PLC Pump VFD Meter UPS VFD Remote IO

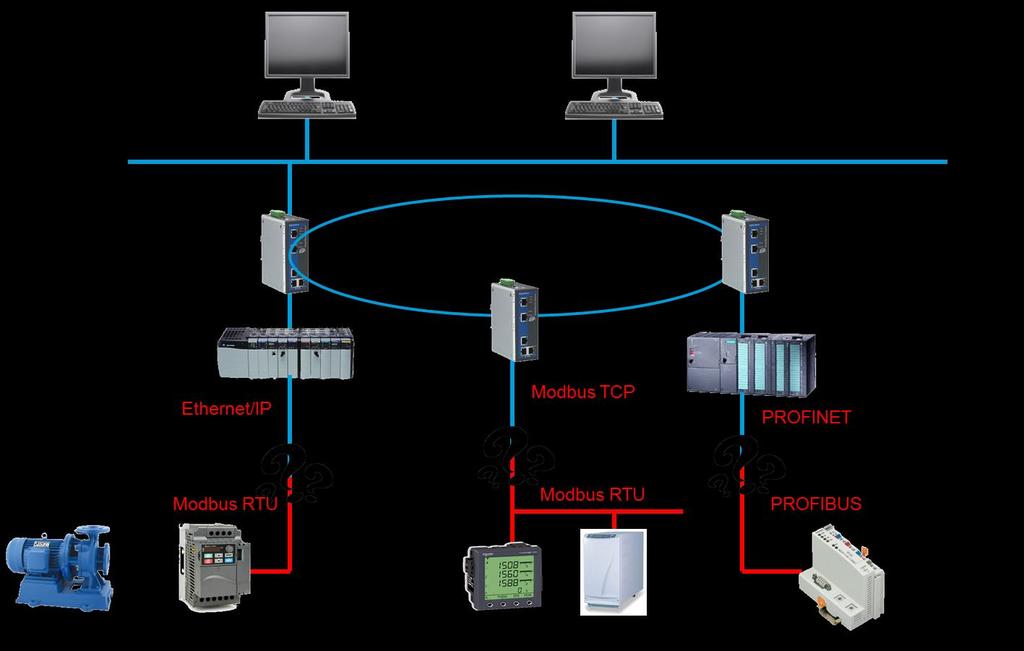

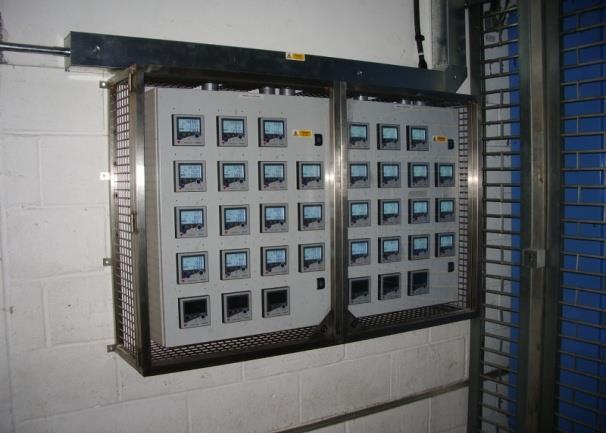

5 Przegląd Architektura Industrial IoT jak jest

6 Przegląd Architektura Industrial IoT jak jest

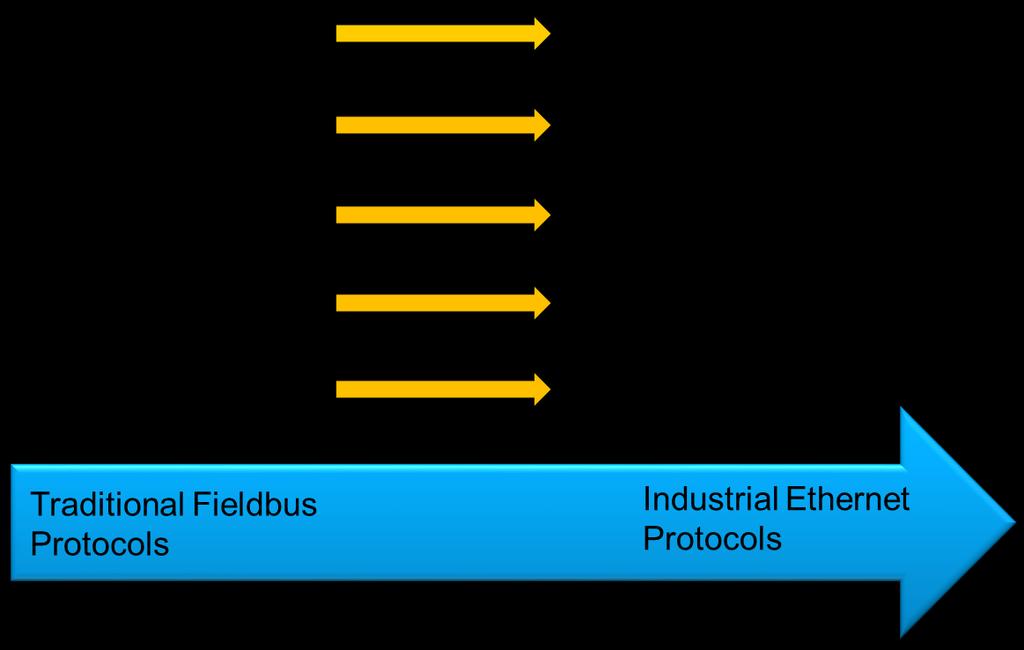

7 Przegląd Migracja do Ethernetu

Modbus TCP/IP 8% Ethernet TCP/IP 43% 87% Ethernet Protocols PROFINET 13%

8 Przegląd World Installed Base of Industrial Ethernet by Protocol World Installed Base by Protocol Type % Fieldbus Protocols Others 7% Modbus TCP/IP 8% Ethernet TCP/IP 43% 87% Ethernet Protocols PROFINET 13% EtherNet/IP 13% Co raz więcej Ethernetu (13%->17%) Tradycyjne protokoły (83%*350M)

9 Oferta Migracja do Ethernetu

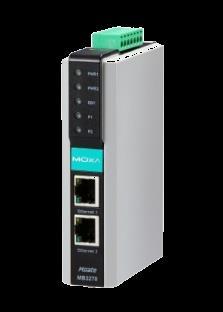

10 Oferta Co zyskujemy? Solidne wykonanie Przemysłowe wykonanie Certyfikacja Szybka instalacja Autokonfiguracja Analiza protokołów Łatwe zarządzanie

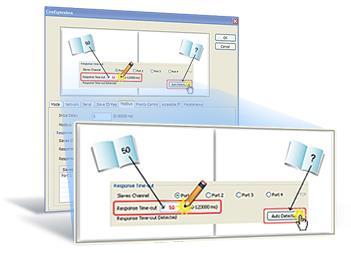

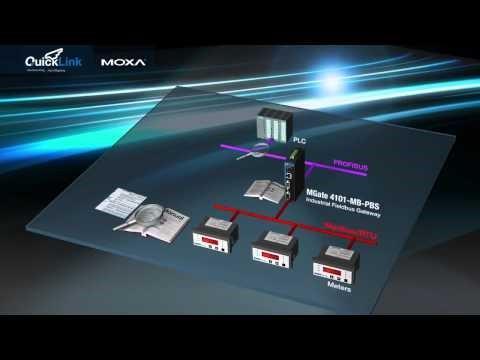

11 Innowacyjna technologia do szybkiej konfiguracji AutoCalibration: One-click detection of response timeout QuickLink (AutoLearning/AutoMapping): Passively detects Modbus requests for automatic and error-free PROFIBUS I/O mapping

12 Quick Link Bramu uczą się hierarchii w komunikacji automatycznie Modbus System Auto-Learning Master Modbus Slave Slave Slave

13 Quick Link Bramu uczą się hierarchii w komunikacji automatycznie PROFIBUS System Master Modbus Master Slave Slave Slave

14 Quick Link Bramy zapewniają narzędzia analizy transmisji celem debugowania

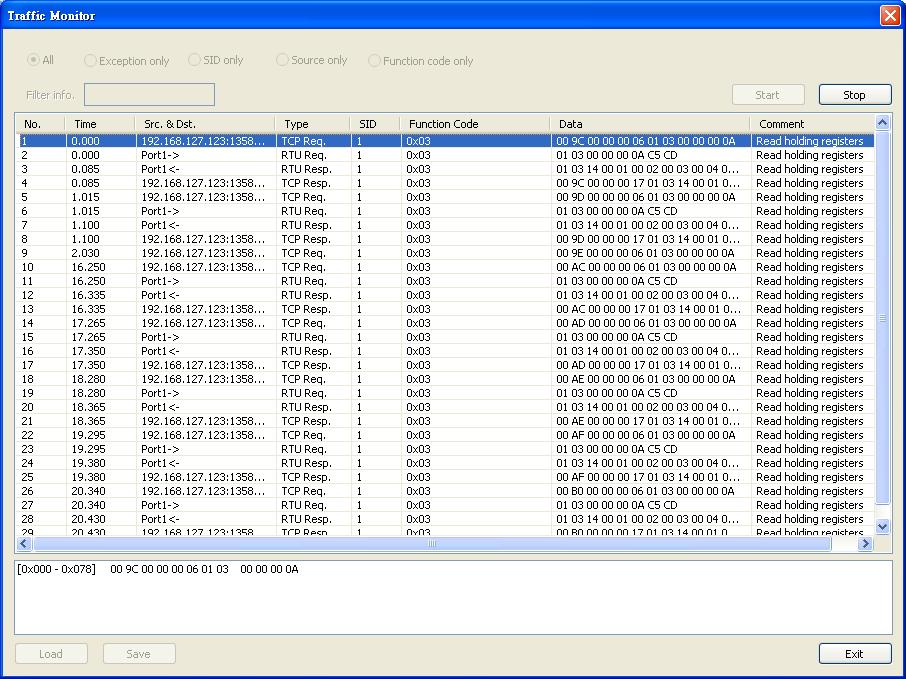

15 Łatwe monitorowanie i troubleshooting MGate Manager: monitoring ruchu oraz zawartości danych celem szybkiego rozwiązywania problemów Relay output warning: daje szybką informację do utrzymania ruchu Protocol Analyzer

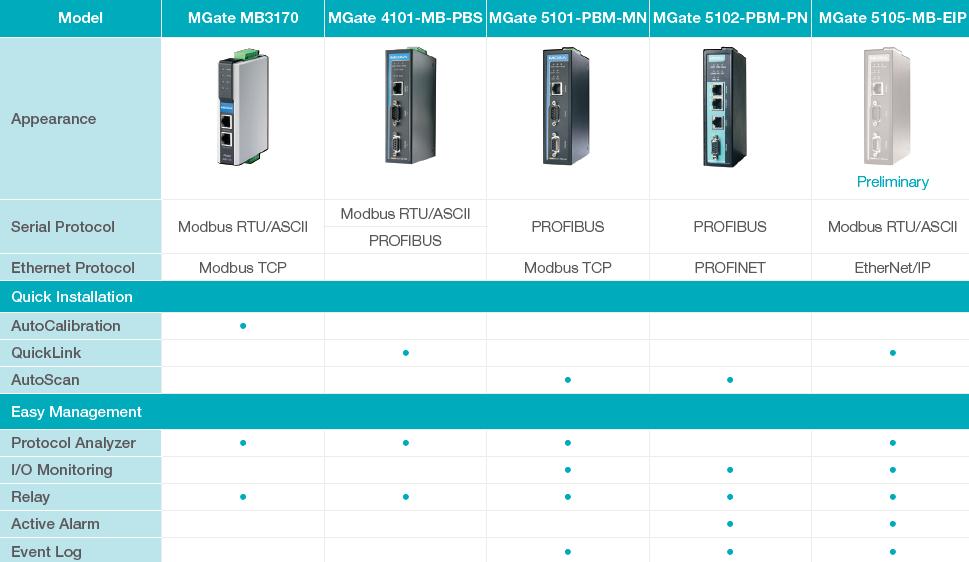

16 MGate zestawienie Modbus Automatic Learning PROFIBUS Automatic Scanning

17 MGate MB3660 High Density Modbus Conversion Supports up to 16 serial interface for Modbus RTU devices. Access by up to 256 TCP master/client devices, or connect to 128 TCP slave/server devices High Performance Innovative command learning eliminates the need to key-in SCADA Modbus commands (acts as an agent gateway) High performance through active and parallel polling of serial devices High Availability Dual VDC or VAC power input modules with wide power input range 2 Ethernet ports with the same IP or dual IP addresses Other Features 3-pin fault relay circuit for event alarms 2 kv isolation protection (for -I models) SD card for configuration backup Models MGate MB AC MGate MB DC MGate MB3660I-8-2AC MGate MB AC MGate MB DC Description 8 ports Modbus gateway, dual AC power input. 8 ports Modbus gateway, dual DC power input 8 ports Modbus gateway, dual AC power input, 2kV isolation 16 ports Modbus gateway, dual AC power input. 16 ports Modbus gateway, dual DC power input.

18 Podłączenie do sieci redundantnych With One Ethernet Subnet With Dual Ethernet Subnet SCADA (A) SCADA (B) SCADA (A) SCADA (B) MAC(1) MAC(1) Ethernet Port MAC(2) Ethernet Port2 Ethernet Serial Both SCADAs can read device through MGate simultaneously. Ethernet Serial Both SCADAs can read device through MGate simultaneously.

19 Redundant Power Module Independent power input module

High Performance: Intelligent Mode Transparent Mode Enable Intelligent Mode Intelligent Mode SCADA SCADA Modbus TCP 1 4 MGate will learn the Modbus Modbus TCP 1 2 READ command Modbus RTU 2 3 Modbus

20 High Performance: Intelligent Mode Transparent Mode Enable Intelligent Mode Intelligent Mode SCADA SCADA Modbus TCP 1 4 MGate will learn the Modbus Modbus TCP 1 2 READ command Modbus RTU 2 3 Modbus RTU A B Serial Devices Same as other MB3000 gateways Easy configuration but long query time in large-scale application MGate will work as Agent Mode by command learning Serial Devices MOXA s Innovative Technology Easy Configuration with short query time in large-scale application

Performance Comparison Read 128 Devices SCADA Modbus TCP Parameters:

Connection in SCADA Port 1 x Modbus RTU x16 serial ports Multi-drop

Mode Intelligent Mode Transparent 799ms 840ms Intelligent mode has

21 Performance Comparison Read 128 Devices SCADA Modbus TCP Parameters: 9600bps, N81 Modbus Read Holding Register, 16bytes Single Modbus TCP Connection in SCADA Port 1 x Modbus RTU x16 serial ports Multi-drop Devices x8 devices Total = 8x16 =128 devices Ethernet Serial Agent Mode Intelligent Mode Transparent 799ms 840ms Intelligent mode has almost same performance as agent mode, but without complicated configuration. 7725ms
