1 Produkty i artefakty architektoniczne Prof. SGH, dr hab. Andrzej Sobczak Kurs:

2 Zakres tematyczny kursu Produkty i artefakty architektoniczne Koncepcja kontinuum korporacyjnego Czym jest metamodel zawartości i jak go opracować? Metamodel zawartości w TOGAF 9.1 Struktura repozytorium architektonicznego Narzędzia stosowane do budowy repozytorium Quiz powtórzeniowy Produkty i artefakty architektoniczne 2

3 Otwarta część kursu Gromadzenie i wizualizacja wiedzy architektonicznej Produkty i artefakty architektoniczne

4 Zakres tematyczny otwartej części kursu Produkty i artefakty architektoniczne Koncepcja kontinuum korporacyjnego Czym jest metamodel zawartości i jak go opracować? Metamodel zawartości w TOGAF 9.1 Struktura repozytorium architektonicznego Narzędzia stosowane do budowy repozytorium Quiz powtórzeniowy Produkty i artefakty architektoniczne 4

5 Po co modelujemy?

6 Cele tworzenia modeli architektonicznych Wypełnienie formalnego obowiązku (np. KNF) Rekomendacja 8 Bank powinien posiadać sformalizowane zasady zarządzania danymi wykorzystywanymi w ramach prowadzonej działalności, obejmujące w szczególności zarządzanie architekturą oraz jakością danych i zapewniające właściwe wsparcie działalności banku. Rekomendacja 9 Bank powinien posiadać sformalizowane zasady dotyczące zarządzania infrastrukturą teleinformatyczną, w tym jej architekturą. Produkty i artefakty architektoniczne 6

7 Cele tworzenia modeli architektonicznych Wypełnienie formalnego obowiązku (np. KNF) Badanie złożoności środowiska / systemu (w kontekście zarządzania portfelem aplikacji) Wizualizacja planów zmian Analiza wpływu zmian Wstępne szacowanie kosztów zmian Transfer wiedzy pomiędzy poszczególnymi działami organizacji Produkty i artefakty architektoniczne 7

8 Czym jest produkt architektoniczny? Produkt architektoniczny Efekt pracy architektów o ustalonym wcześniej zakresie, formalnie zweryfikowany i przyjęty (podpisany) przez interesariuszy. Produkt architektoniczny = elementy modelu architektonicznego w formie artefaktów + informacje dodatkowe. Produkty i artefakty architektoniczne 8

9 Czym jest artefakt architektoniczny? Artefakt architektoniczny Element składowy produktu architektonicznego. Ma mniejszy poziom granulacji niż produkt architektoniczny. Artefakt bazuje na informacjach zaczerpniętych z repozytorium architektonicznego. Rodzaje artefaktów: Katalogi Matryce Diagramy Produkty i artefakty architektoniczne 9

10 Rodzaje artefaktów Katalog Ustrukturyzowana lista elementów architektonicznych tego samego typu z ich atrybutami (minimum jednym tj. nazwą). Produkty i artefakty architektoniczne 10

11 Rodzaje artefaktów Matryca Tabelaryczne zestawienie związków pomiędzy dwoma lub więcej różnymi kategoriami obiektów architektonicznych (z tej samej lub różnych domen architektonicznych). Produkty i artefakty architektoniczne 11

12 Rodzaje artefaktów Diagram Rejestr zamówień Proces obsługi zamówienia Centralna Baza Klientów Graficzne przedstawienie wybranych obiektów architektonicznych. Złożenie zamówienia Wprowadzenie zamówienia Moduł sprzedaży Przyjęcie zamówienia (Web API) Produkty i artefakty architektoniczne 12

13 Relacje między produktami, artefaktami i blokami budowlanymi Produkty i artefakty architektoniczne 13

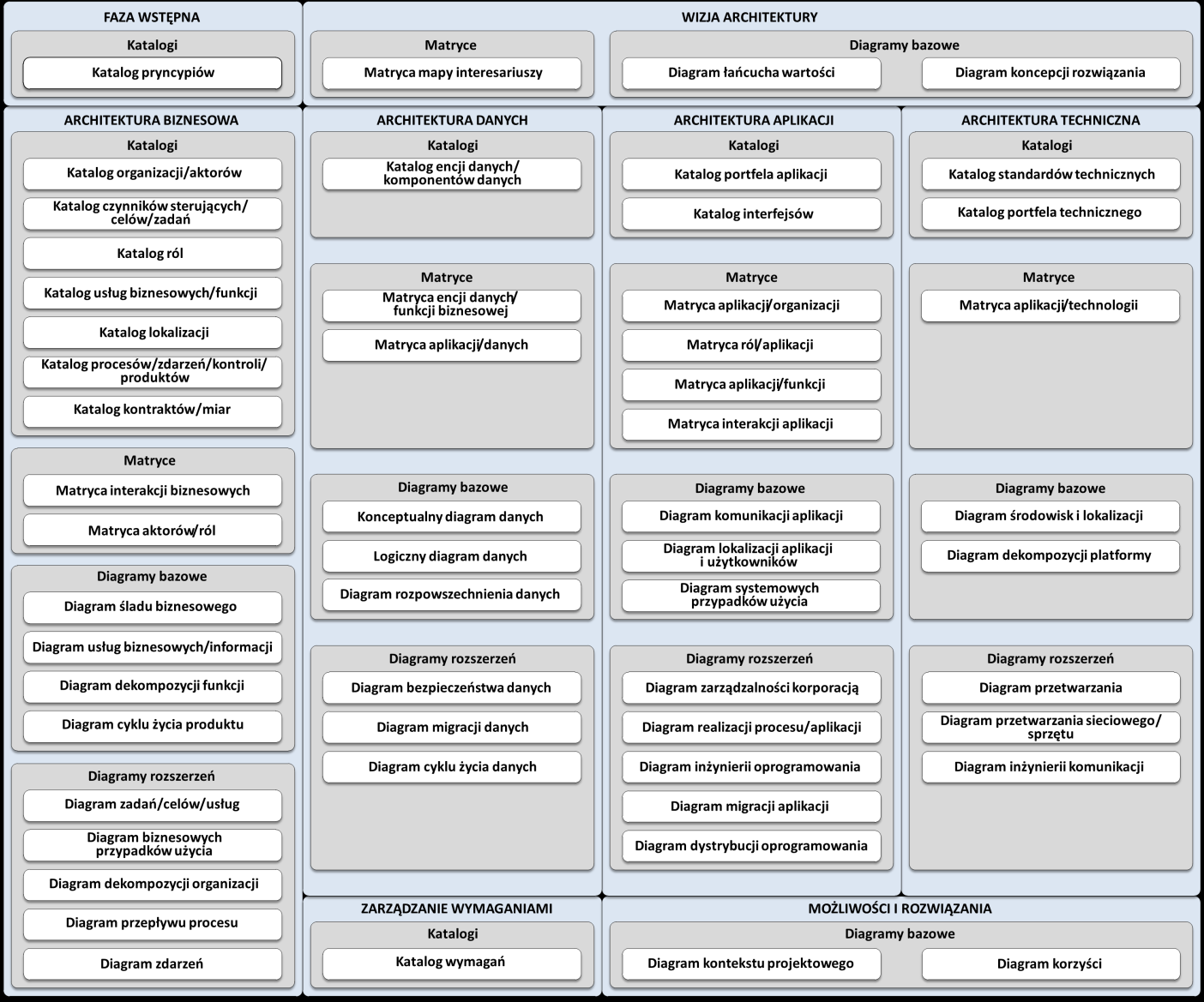

14 Kategorie artefaktów występujących w TOGAF 9.1 Produkty i artefakty architektoniczne 14

15 Zapraszamy do zapoznania się z pełną wersją kursu: Zapraszamy do zapoznania się z pełną wersją kursu. Gromadzenie i wizualizacja wiedzy architektonicznej.

16 Zapraszamy do zadawania pytań oraz zgłaszania uwag drogą elektroniczną Produkty i artefakty architektoniczne 16
