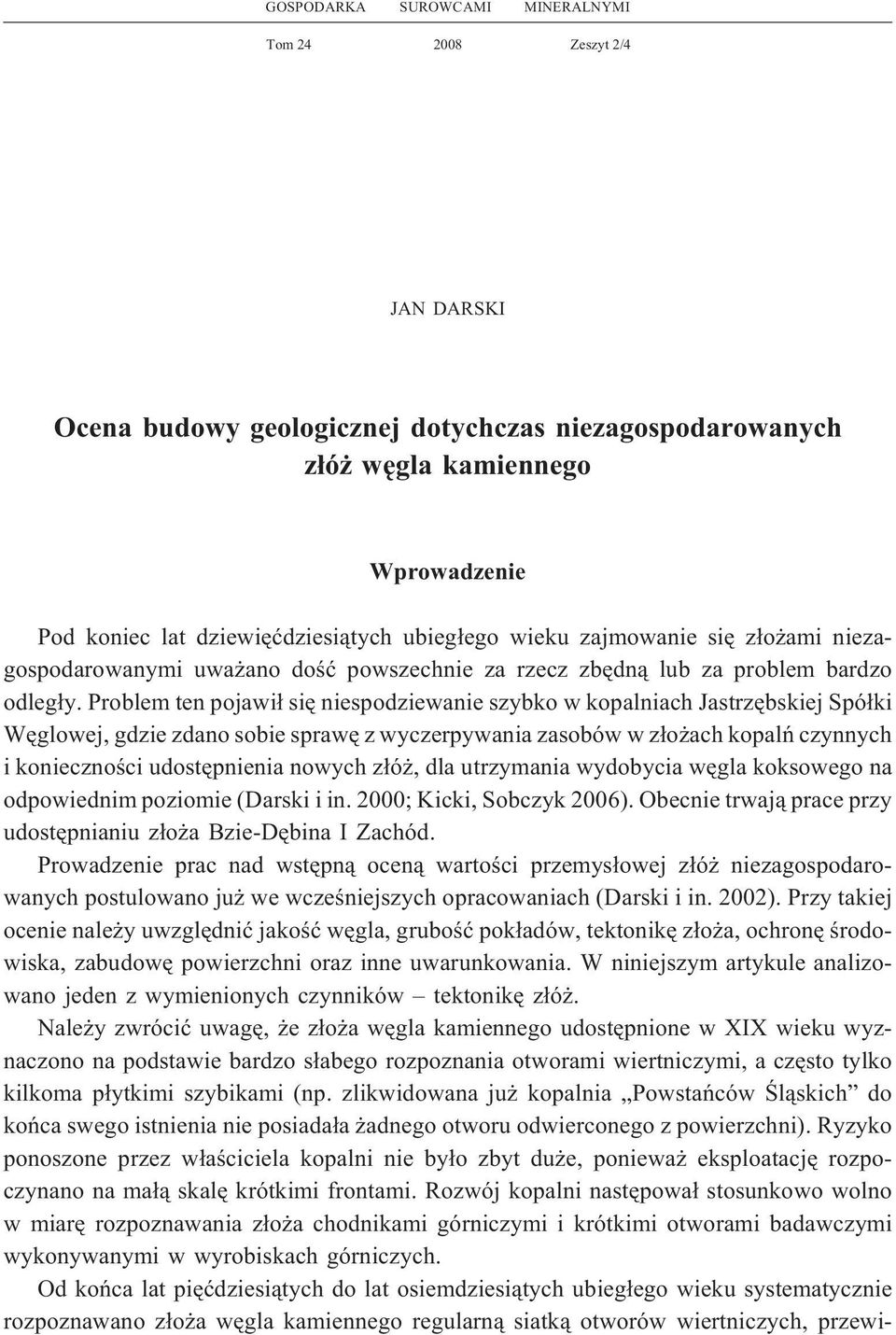

1 GOSPODARKA SUROWCAMI MINERALNYMI Tom Zeszyt 2/4 JAN DARSKI Ocena budowy geologicznej dotychczas niezagospodarowanych z³ó wêgla kamiennego Wprowadzenie Pod koniec lat dziewiêædziesi¹tych ubieg³ego wieku zajmowanie siê z³o ami niezagospodarowanymi uwa ano doœæ powszechnie za rzecz zbêdn¹ lub za problem bardzo odleg³y. Problem ten pojawi³ siê niespodziewanie szybko w kopalniach Jastrzêbskiej Spó³ki Wêglowej, gdzie zdano sobie sprawê z wyczerpywania zasobów w z³o ach kopalñ czynnych i koniecznoœci udostêpnienia nowych z³ó, dla utrzymania wydobycia wêgla koksowego na odpowiednim poziomie (Darski i in. 2000; Kicki, Sobczyk 2006). Obecnie trwaj¹ prace przy udostêpnianiu z³o a Bzie-Dêbina I Zachód. Prowadzenie prac nad wstêpn¹ ocen¹ wartoœci przemys³owej z³ó niezagospodarowanych postulowano ju we wczeœniejszych opracowaniach (Darski i in. 2002). Przy takiej ocenie nale y uwzglêdniæ jakoœæ wêgla, gruboœæ pok³adów, tektonikê z³o a, ochronê œrodowiska, zabudowê powierzchni oraz inne uwarunkowania. W niniejszym artykule analizowano jeden z wymienionych czynników tektonikê z³ó. Nale y zwróciæ uwagê, e z³o a wêgla kamiennego udostêpnione w XIX wieku wyznaczono na podstawie bardzo s³abego rozpoznania otworami wiertniczymi, a czêsto tylko kilkoma p³ytkimi szybikami (np. zlikwidowana ju kopalnia Powstañców Œl¹skich do koñca swego istnienia nie posiada³a adnego otworu odwierconego z powierzchni). Ryzyko ponoszone przez w³aœciciela kopalni nie by³o zbyt du e, poniewa eksploatacjê rozpoczynano na ma³¹ skalê krótkimi frontami. Rozwój kopalni nastêpowa³ stosunkowo wolno w miarê rozpoznawania z³o a chodnikami górniczymi i krótkimi otworami badawczymi wykonywanymi w wyrobiskach górniczych. Od koñca lat piêædziesi¹tych do lat osiemdziesi¹tych ubieg³ego wieku systematycznie rozpoznawano z³o a wêgla kamiennego regularn¹ siatk¹ otworów wiertniczych, przewi-

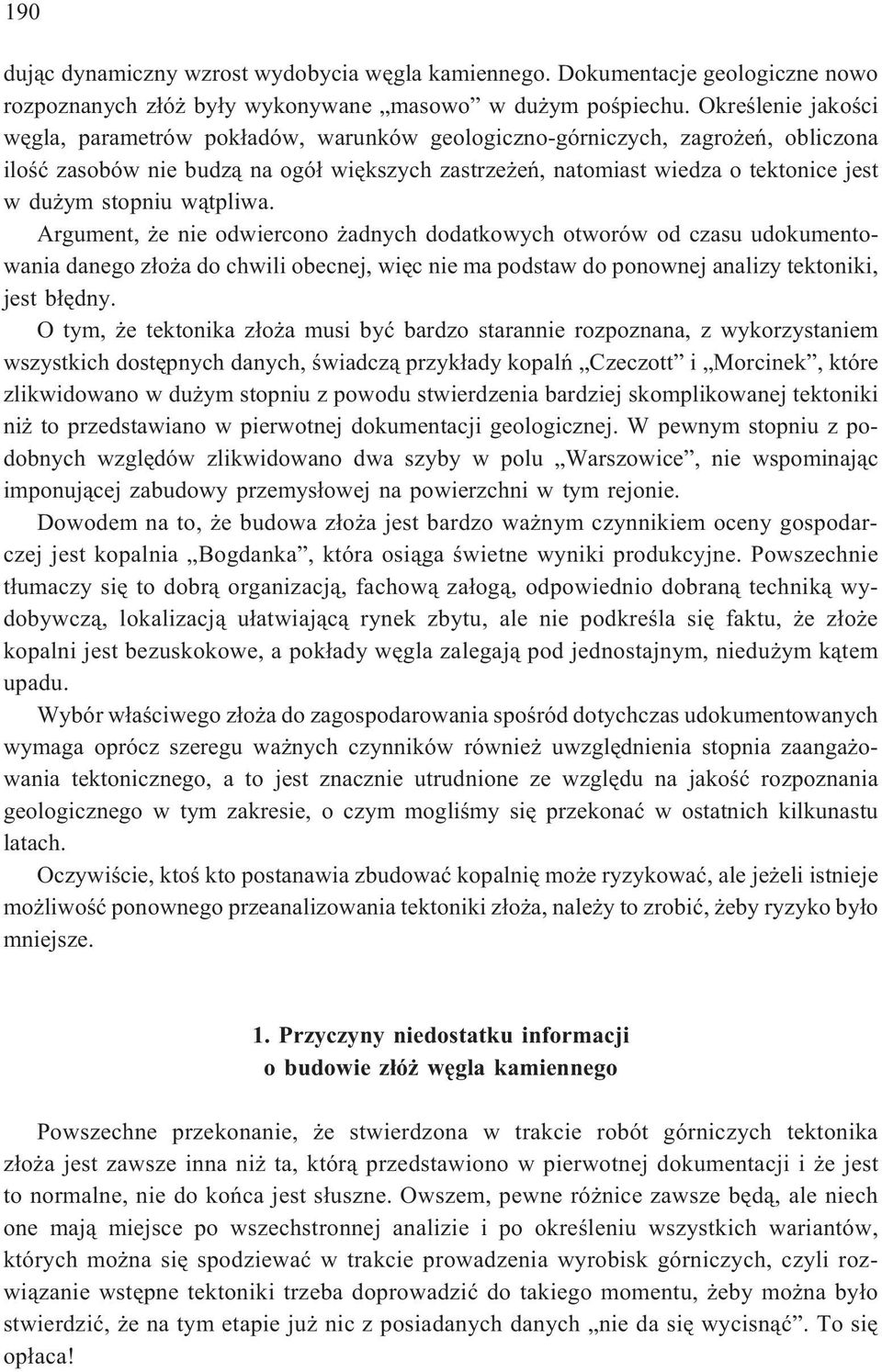

2 190 duj¹c dynamiczny wzrost wydobycia wêgla kamiennego. Dokumentacje geologiczne nowo rozpoznanych z³ó by³y wykonywane masowo w du ym poœpiechu. Okreœlenie jakoœci wêgla, parametrów pok³adów, warunków geologiczno-górniczych, zagro eñ, obliczona iloœæ zasobów nie budz¹ na ogó³ wiêkszych zastrze eñ, natomiast wiedza o tektonice jest w du ym stopniu w¹tpliwa. Argument, e nie odwiercono adnych dodatkowych otworów od czasu udokumentowania danego z³o a do chwili obecnej, wiêc nie ma podstaw do ponownej analizy tektoniki, jest b³êdny. O tym, e tektonika z³o a musi byæ bardzo starannie rozpoznana, z wykorzystaniem wszystkich dostêpnych danych, œwiadcz¹ przyk³ady kopalñ Czeczott i Morcinek, które zlikwidowano w du ym stopniu z powodu stwierdzenia bardziej skomplikowanej tektoniki ni to przedstawiano w pierwotnej dokumentacji geologicznej. W pewnym stopniu z podobnych wzglêdów zlikwidowano dwa szyby w polu Warszowice, nie wspominaj¹c imponuj¹cej zabudowy przemys³owej na powierzchni w tym rejonie. Dowodem na to, e budowa z³o a jest bardzo wa nym czynnikiem oceny gospodarczej jest kopalnia Bogdanka, która osi¹ga œwietne wyniki produkcyjne. Powszechnie t³umaczy siê to dobr¹ organizacj¹, fachow¹ za³og¹, odpowiednio dobran¹ technik¹ wydobywcz¹, lokalizacj¹ u³atwiaj¹c¹ rynek zbytu, ale nie podkreœla siê faktu, e z³o e kopalni jest bezuskokowe, a pok³ady wêgla zalegaj¹ pod jednostajnym, niedu ym k¹tem upadu. Wybór w³aœciwego z³o a do zagospodarowania spoœród dotychczas udokumentowanych wymaga oprócz szeregu wa nych czynników równie uwzglêdnienia stopnia zaanga owania tektonicznego, a to jest znacznie utrudnione ze wzglêdu na jakoœæ rozpoznania geologicznego w tym zakresie, o czym mogliœmy siê przekonaæ w ostatnich kilkunastu latach. Oczywiœcie, ktoœ kto postanawia zbudowaæ kopalniê mo e ryzykowaæ, ale je eli istnieje mo liwoœæ ponownego przeanalizowania tektoniki z³o a, nale y to zrobiæ, eby ryzyko by³o mniejsze. 1. Przyczyny niedostatku informacji o budowie z³ó wêgla kamiennego Powszechne przekonanie, e stwierdzona w trakcie robót górniczych tektonika z³o a jest zawsze inna ni ta, któr¹ przedstawiono w pierwotnej dokumentacji i e jest to normalne, nie do koñca jest s³uszne. Owszem, pewne ró nice zawsze bêd¹, ale niech one maj¹ miejsce po wszechstronnej analizie i po okreœleniu wszystkich wariantów, których mo na siê spodziewaæ w trakcie prowadzenia wyrobisk górniczych, czyli rozwi¹zanie wstêpne tektoniki trzeba doprowadziæ do takiego momentu, eby mo na by³o stwierdziæ, e na tym etapie ju nic z posiadanych danych nie da siê wycisn¹æ. To siê op³aca!

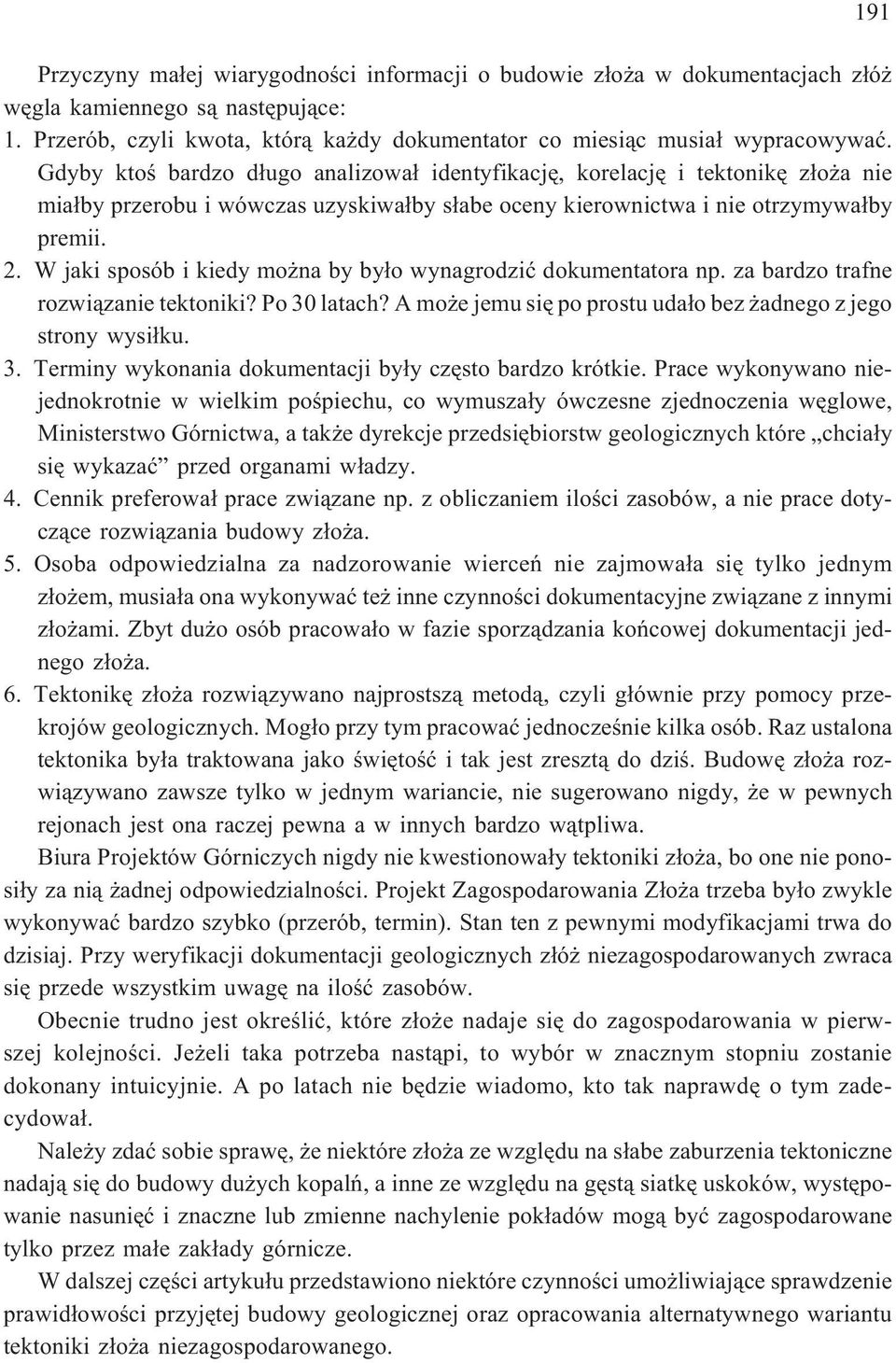

3 191 Przyczyny ma³ej wiarygodnoœci informacji o budowie z³o a w dokumentacjach z³ó wêgla kamiennego s¹ nastêpuj¹ce: 1. Przerób, czyli kwota, któr¹ ka dy dokumentator co miesi¹c musia³ wypracowywaæ. Gdyby ktoœ bardzo d³ugo analizowa³ identyfikacjê, korelacjê i tektonikê z³o a nie mia³by przerobu i wówczas uzyskiwa³by s³abe oceny kierownictwa i nie otrzymywa³by premii. 2. W jaki sposób i kiedy mo na by by³o wynagrodziæ dokumentatora np. za bardzo trafne rozwi¹zanie tektoniki? Po 30 latach? A mo e jemu siê po prostu uda³o bez adnego z jego strony wysi³ku. 3. Terminy wykonania dokumentacji by³y czêsto bardzo krótkie. Prace wykonywano niejednokrotnie w wielkim poœpiechu, co wymusza³y ówczesne zjednoczenia wêglowe, Ministerstwo Górnictwa, a tak e dyrekcje przedsiêbiorstw geologicznych które chcia³y siê wykazaæ przed organami w³adzy. 4. Cennik preferowa³ prace zwi¹zane np. z obliczaniem iloœci zasobów, a nie prace dotycz¹ce rozwi¹zania budowy z³o a. 5. Osoba odpowiedzialna za nadzorowanie wierceñ nie zajmowa³a siê tylko jednym z³o em, musia³a ona wykonywaæ te inne czynnoœci dokumentacyjne zwi¹zane z innymi z³o ami. Zbyt du o osób pracowa³o w fazie sporz¹dzania koñcowej dokumentacji jednego z³o a. 6. Tektonikê z³o a rozwi¹zywano najprostsz¹ metod¹, czyli g³ównie przy pomocy przekrojów geologicznych. Mog³o przy tym pracowaæ jednoczeœnie kilka osób. Raz ustalona tektonika by³a traktowana jako œwiêtoœæ i tak jest zreszt¹ do dziœ. Budowê z³o a rozwi¹zywano zawsze tylko w jednym wariancie, nie sugerowano nigdy, e w pewnych rejonach jest ona raczej pewna a w innych bardzo w¹tpliwa. Biura Projektów Górniczych nigdy nie kwestionowa³y tektoniki z³o a, bo one nie ponosi³y za ni¹ adnej odpowiedzialnoœci. Projekt Zagospodarowania Z³o a trzeba by³o zwykle wykonywaæ bardzo szybko (przerób, termin). Stan ten z pewnymi modyfikacjami trwa do dzisiaj. Przy weryfikacji dokumentacji geologicznych z³ó niezagospodarowanych zwraca siê przede wszystkim uwagê na iloœæ zasobów. Obecnie trudno jest okreœliæ, które z³o e nadaje siê do zagospodarowania w pierwszej kolejnoœci. Je eli taka potrzeba nast¹pi, to wybór w znacznym stopniu zostanie dokonany intuicyjnie. A po latach nie bêdzie wiadomo, kto tak naprawdê o tym zadecydowa³. Nale y zdaæ sobie sprawê, e niektóre z³o a ze wzglêdu na s³abe zaburzenia tektoniczne nadaj¹ siê do budowy du ych kopalñ, a inne ze wzglêdu na gêst¹ siatkê uskoków, wystêpowanie nasuniêæ i znaczne lub zmienne nachylenie pok³adów mog¹ byæ zagospodarowane tylko przez ma³e zak³ady górnicze. W dalszej czêœci artyku³u przedstawiono niektóre czynnoœci umo liwiaj¹ce sprawdzenie prawid³owoœci przyjêtej budowy geologicznej oraz opracowania alternatywnego wariantu tektoniki z³o a niezagospodarowanego.

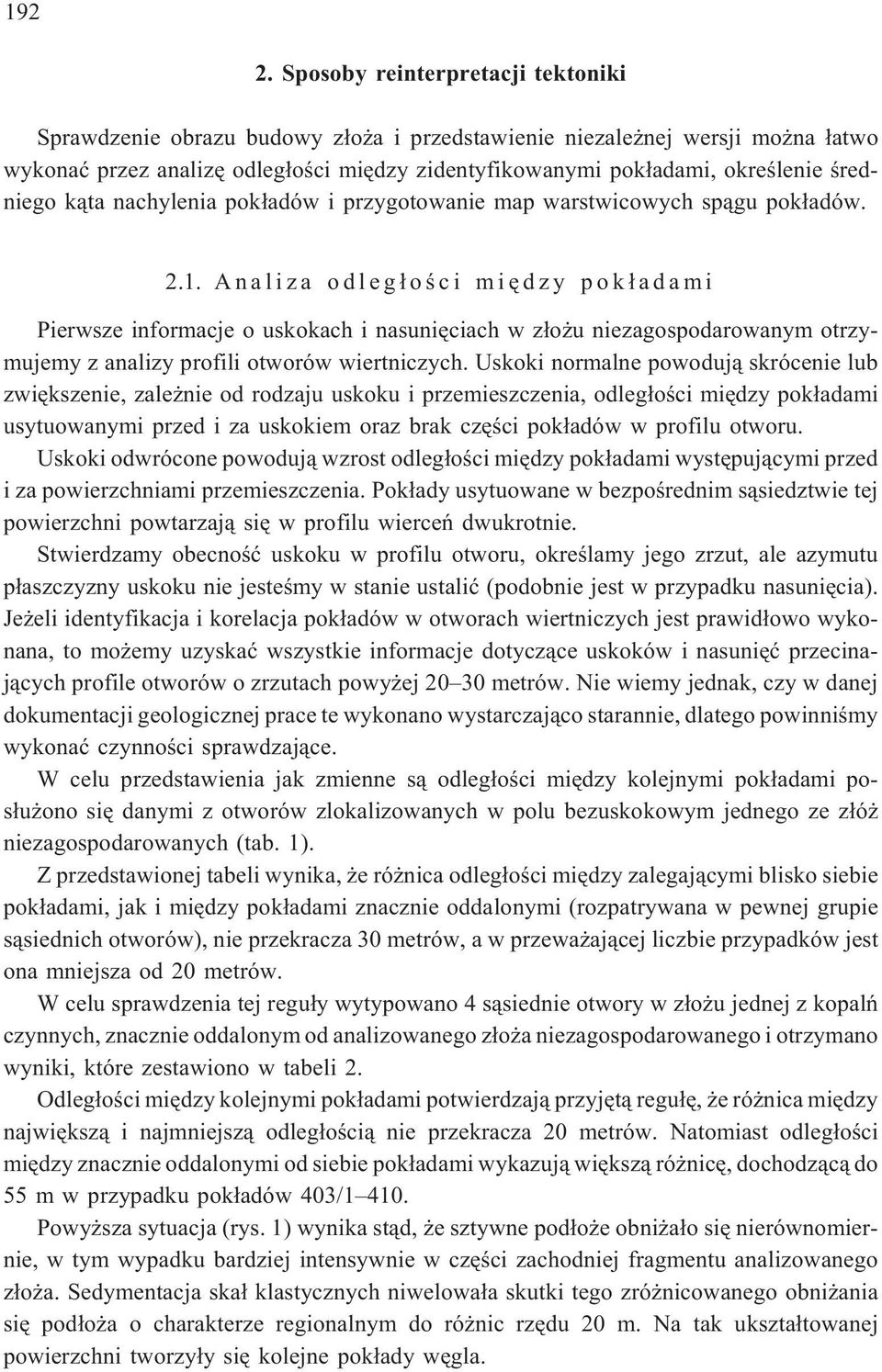

4 Sposoby reinterpretacji tektoniki Sprawdzenie obrazu budowy z³o a i przedstawienie niezale nej wersji mo na ³atwo wykonaæ przez analizê odleg³oœci miêdzy zidentyfikowanymi pok³adami, okreœlenie œredniego k¹ta nachylenia pok³adów i przygotowanie map warstwicowych sp¹gu pok³adów Analiza odleg³oœci miêdzy pok³adami Pierwsze informacje o uskokach i nasuniêciach w z³o u niezagospodarowanym otrzymujemy z analizy profili otworów wiertniczych. Uskoki normalne powoduj¹ skrócenie lub zwiêkszenie, zale nie od rodzaju uskoku i przemieszczenia, odleg³oœci miêdzy pok³adami usytuowanymi przed i za uskokiem oraz brak czêœci pok³adów w profilu otworu. Uskoki odwrócone powoduj¹ wzrost odleg³oœci miêdzy pok³adami wystêpuj¹cymi przed i za powierzchniami przemieszczenia. Pok³ady usytuowane w bezpoœrednim s¹siedztwie tej powierzchni powtarzaj¹ siê w profilu wierceñ dwukrotnie. Stwierdzamy obecnoœæ uskoku w profilu otworu, okreœlamy jego zrzut, ale azymutu p³aszczyzny uskoku nie jesteœmy w stanie ustaliæ (podobnie jest w przypadku nasuniêcia). Je eli identyfikacja i korelacja pok³adów w otworach wiertniczych jest prawid³owo wykonana, to mo emy uzyskaæ wszystkie informacje dotycz¹ce uskoków i nasuniêæ przecinaj¹cych profile otworów o zrzutach powy ej metrów. Nie wiemy jednak, czy w danej dokumentacji geologicznej prace te wykonano wystarczaj¹co starannie, dlatego powinniœmy wykonaæ czynnoœci sprawdzaj¹ce. W celu przedstawienia jak zmienne s¹ odleg³oœci miêdzy kolejnymi pok³adami pos³u ono siê danymi z otworów zlokalizowanych w polu bezuskokowym jednego ze z³ó niezagospodarowanych (tab. 1). Z przedstawionej tabeli wynika, e ró nica odleg³oœci miêdzy zalegaj¹cymi blisko siebie pok³adami, jak i miêdzy pok³adami znacznie oddalonymi (rozpatrywana w pewnej grupie s¹siednich otworów), nie przekracza 30 metrów, a w przewa aj¹cej liczbie przypadków jest ona mniejsza od 20 metrów. W celu sprawdzenia tej regu³y wytypowano 4 s¹siednie otwory w z³o u jednej z kopalñ czynnych, znacznie oddalonym od analizowanego z³o a niezagospodarowanego i otrzymano wyniki, które zestawiono w tabeli 2. Odleg³oœci miêdzy kolejnymi pok³adami potwierdzaj¹ przyjêt¹ regu³ê, e ró nica miêdzy najwiêksz¹ i najmniejsz¹ odleg³oœci¹ nie przekracza 20 metrów. Natomiast odleg³oœci miêdzy znacznie oddalonymi od siebie pok³adami wykazuj¹ wiêksz¹ ró nicê, dochodz¹c¹ do 55 m w przypadku pok³adów 403/ Powy sza sytuacja (rys. 1) wynika st¹d, e sztywne pod³o e obni a³o siê nierównomiernie, w tym wypadku bardziej intensywnie w czêœci zachodniej fragmentu analizowanego z³o a. Sedymentacja ska³ klastycznych niwelowa³a skutki tego zró nicowanego obni ania siê pod³o a o charakterze regionalnym do ró nic rzêdu 20 m. Na tak ukszta³towanej powierzchni tworzy³y siê kolejne pok³ady wêgla.

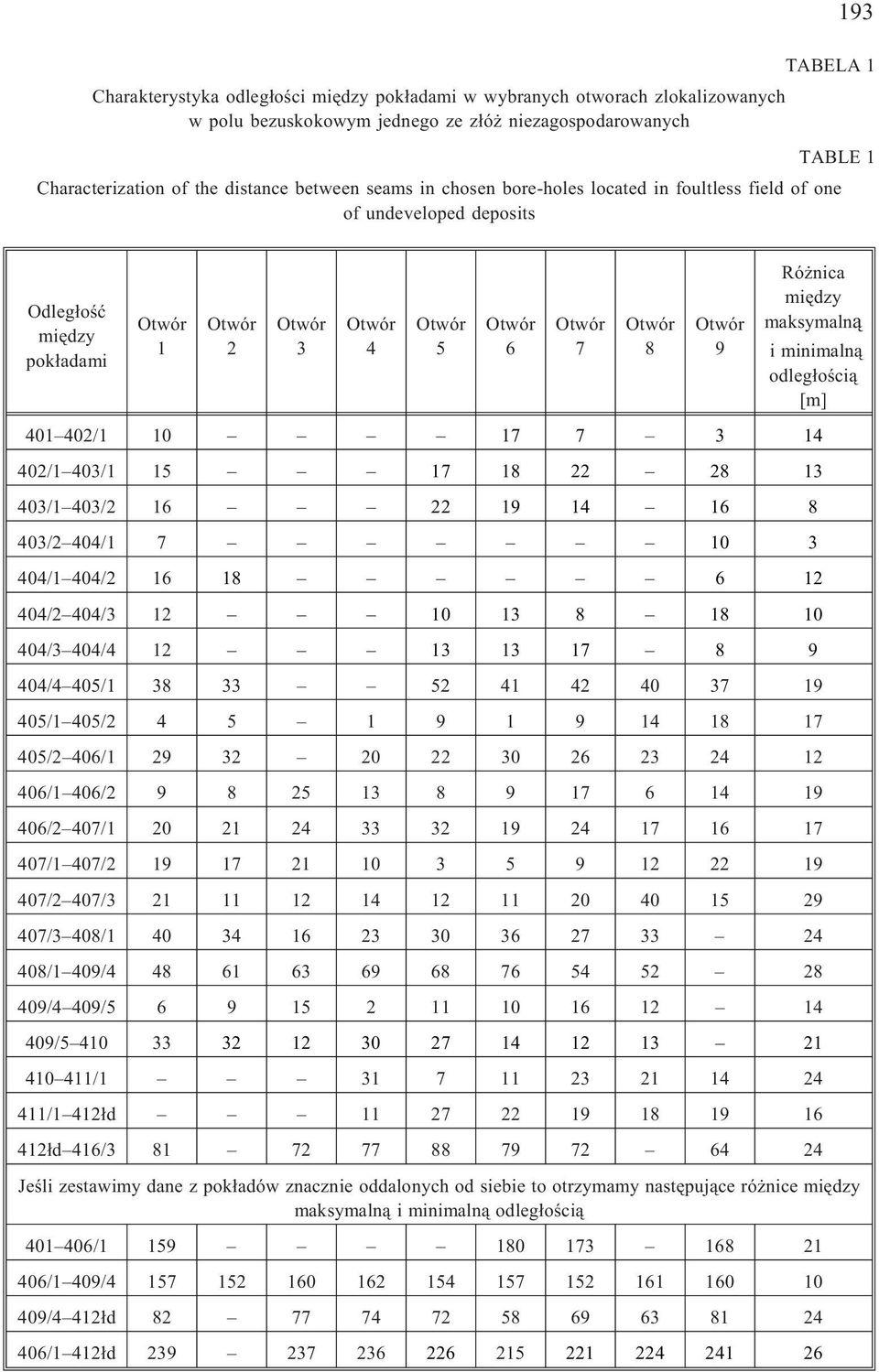

5 193 TABELA 1 Charakterystyka odleg³oœci miêdzy pok³adami w wybranych otworach zlokalizowanych w polu bezuskokowym jednego ze z³ó niezagospodarowanych TABLE 1 Characterization of the distance between seams in chosen bore-holes located in foultless field of one of undeveloped deposits Odleg³oœæ miêdzy pok³adami Otwór 1 Otwór 2 Otwór 3 Otwór 4 Otwór 5 Otwór 6 Otwór 7 Otwór 8 Otwór 9 Ró nica miêdzy maksymaln¹ i minimaln¹ odleg³oœci¹ [m] / /1 403/ /1 403/ /2 404/ /1 404/ /2 404/ /3 404/ /4 405/ /1 405/ /2 406/ /1 406/ /2 407/ /1 407/ /2 407/ /3 408/ /1 409/ /4 409/ / / /1 412³d ³d 416/ Jeœli zestawimy dane z pok³adów znacznie oddalonych od siebie to otrzymamy nastêpuj¹ce ró nice miêdzy maksymaln¹ i minimaln¹ odleg³oœci¹ / /1 409/ /4 412³d /1 412³d

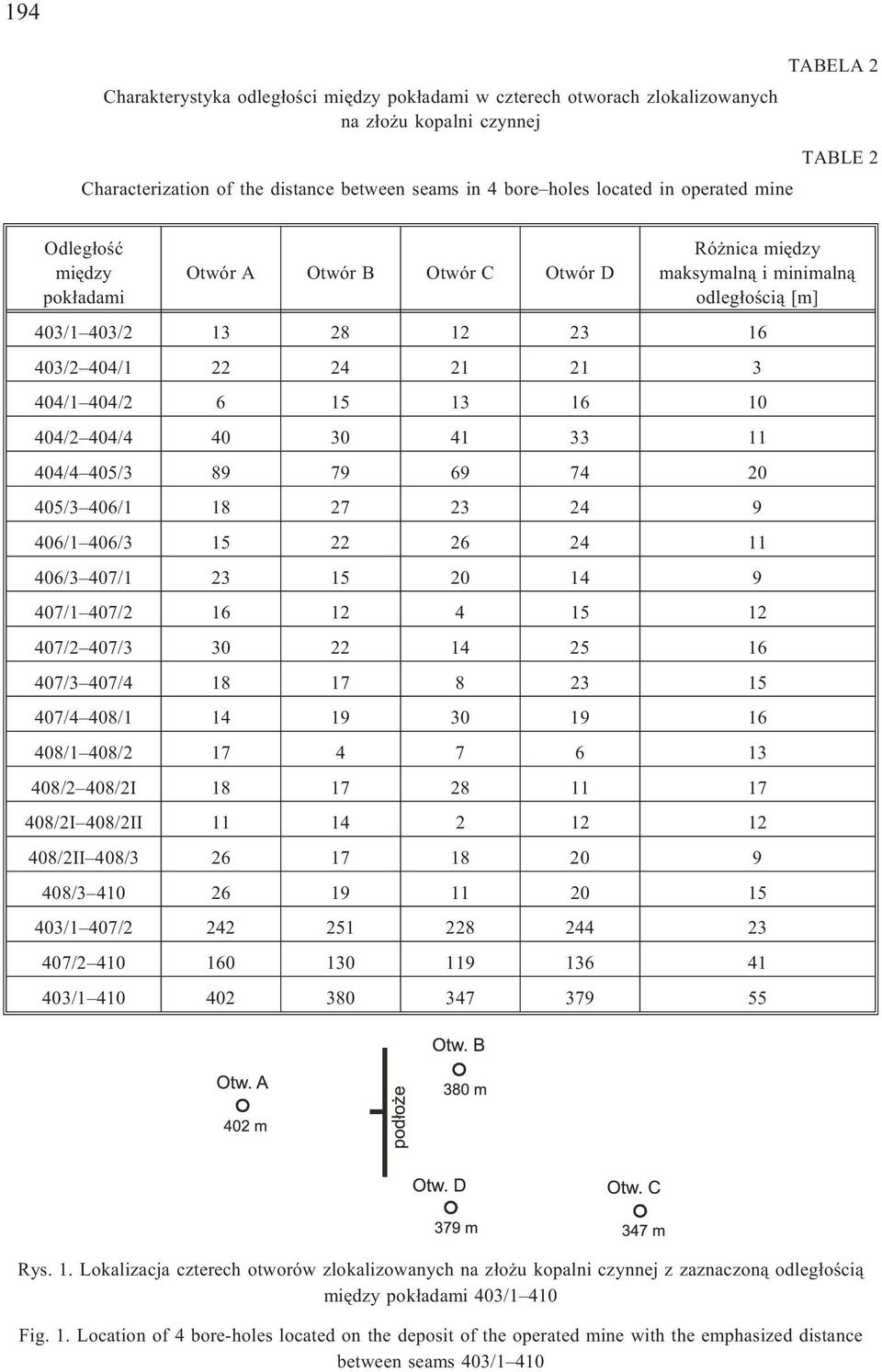

6 194 TABELA 2 Charakterystyka odleg³oœci miêdzy pok³adami w czterech otworach zlokalizowanych na z³o u kopalni czynnej TABLE 2 Characterization of the distance between seams in 4 bore holes located in operated mine Odleg³oœæ miêdzy pok³adami Otwór A Otwór B Otwór C Otwór D Ró nica miêdzy maksymaln¹ i minimaln¹ odleg³oœci¹ [m] 403/1 403/ /2 404/ /1 404/ /2 404/ /4 405/ /3 406/ /1 406/ /3 407/ /1 407/ /2 407/ /3 407/ /4 408/ /1 408/ /2 408/2I /2I 408/2II /2II 408/ / /1 407/ / / Rys. 1. Lokalizacja czterech otworów zlokalizowanych na z³o u kopalni czynnej z zaznaczon¹ odleg³oœci¹ miêdzy pok³adami 403/1 410 Fig. 1. Location of 4 bore-holes located on the deposit of the operated mine with the emphasized distance between seams 403/1 410

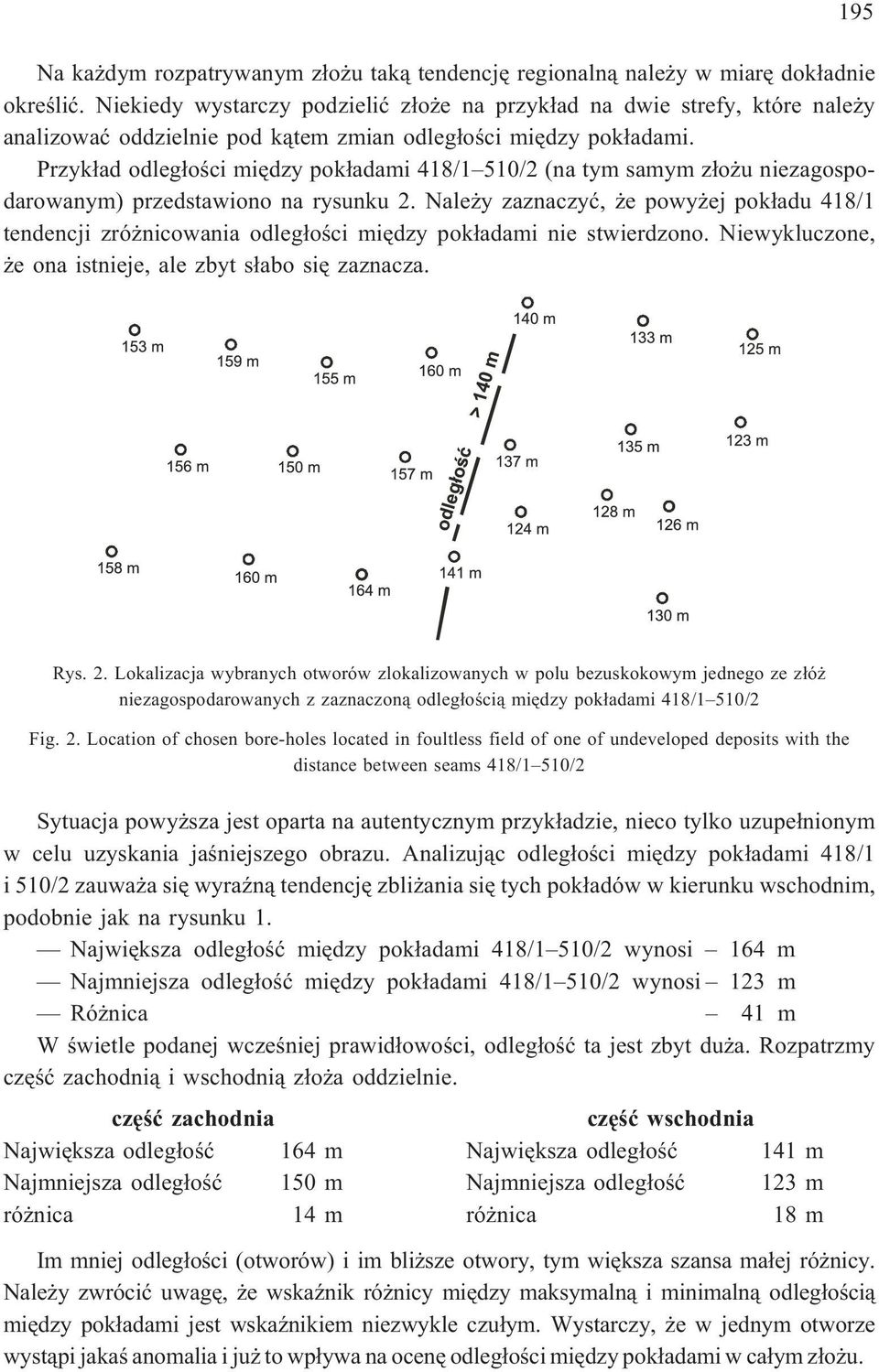

7 Na ka dym rozpatrywanym z³o u tak¹ tendencjê regionaln¹ nale y w miarê dok³adnie okreœliæ. Niekiedy wystarczy podzieliæ z³o e na przyk³ad na dwie strefy, które nale y analizowaæ oddzielnie pod k¹tem zmian odleg³oœci miêdzy pok³adami. Przyk³ad odleg³oœci miêdzy pok³adami 418/1 510/2 (na tym samym z³o u niezagospodarowanym) przedstawiono na rysunku 2. Nale y zaznaczyæ, e powy ej pok³adu 418/1 tendencji zró nicowania odleg³oœci miêdzy pok³adami nie stwierdzono. Niewykluczone, e ona istnieje, ale zbyt s³abo siê zaznacza. 195 Rys. 2. Lokalizacja wybranych otworów zlokalizowanych w polu bezuskokowym jednego ze z³ó niezagospodarowanych z zaznaczon¹ odleg³oœci¹ miêdzy pok³adami 418/1 510/2 Fig. 2. Location of chosen bore-holes located in foultless field of one of undeveloped deposits with the distance between seams 418/1 510/2 Sytuacja powy sza jest oparta na autentycznym przyk³adzie, nieco tylko uzupe³nionym w celu uzyskania jaœniejszego obrazu. Analizuj¹c odleg³oœci miêdzy pok³adami 418/1 i 510/2 zauwa a siê wyraÿn¹ tendencjê zbli ania siê tych pok³adów w kierunku wschodnim, podobnie jak na rysunku 1. Najwiêksza odleg³oœæ miêdzy pok³adami 418/1 510/2 wynosi 164 m Najmniejsza odleg³oœæ miêdzy pok³adami 418/1 510/2 wynosi 123 m Ró nica 41 m W œwietle podanej wczeœniej prawid³owoœci, odleg³oœæ ta jest zbyt du a. Rozpatrzmy czêœæ zachodni¹ i wschodni¹ z³o a oddzielnie. czêœæ zachodnia czêœæ wschodnia Najwiêksza odleg³oœæ 164 m Najwiêksza odleg³oœæ 141 m Najmniejsza odleg³oœæ 150 m Najmniejsza odleg³oœæ 123 m ró nica 14 m ró nica 18 m Im mniej odleg³oœci (otworów) i im bli sze otwory, tym wiêksza szansa ma³ej ró nicy. Nale y zwróciæ uwagê, e wskaÿnik ró nicy miêdzy maksymaln¹ i minimaln¹ odleg³oœci¹ miêdzy pok³adami jest wskaÿnikiem niezwykle czu³ym. Wystarczy, e w jednym otworze wyst¹pi jakaœ anomalia i ju to wp³ywa na ocenê odleg³oœci miêdzy pok³adami w ca³ym z³o u.

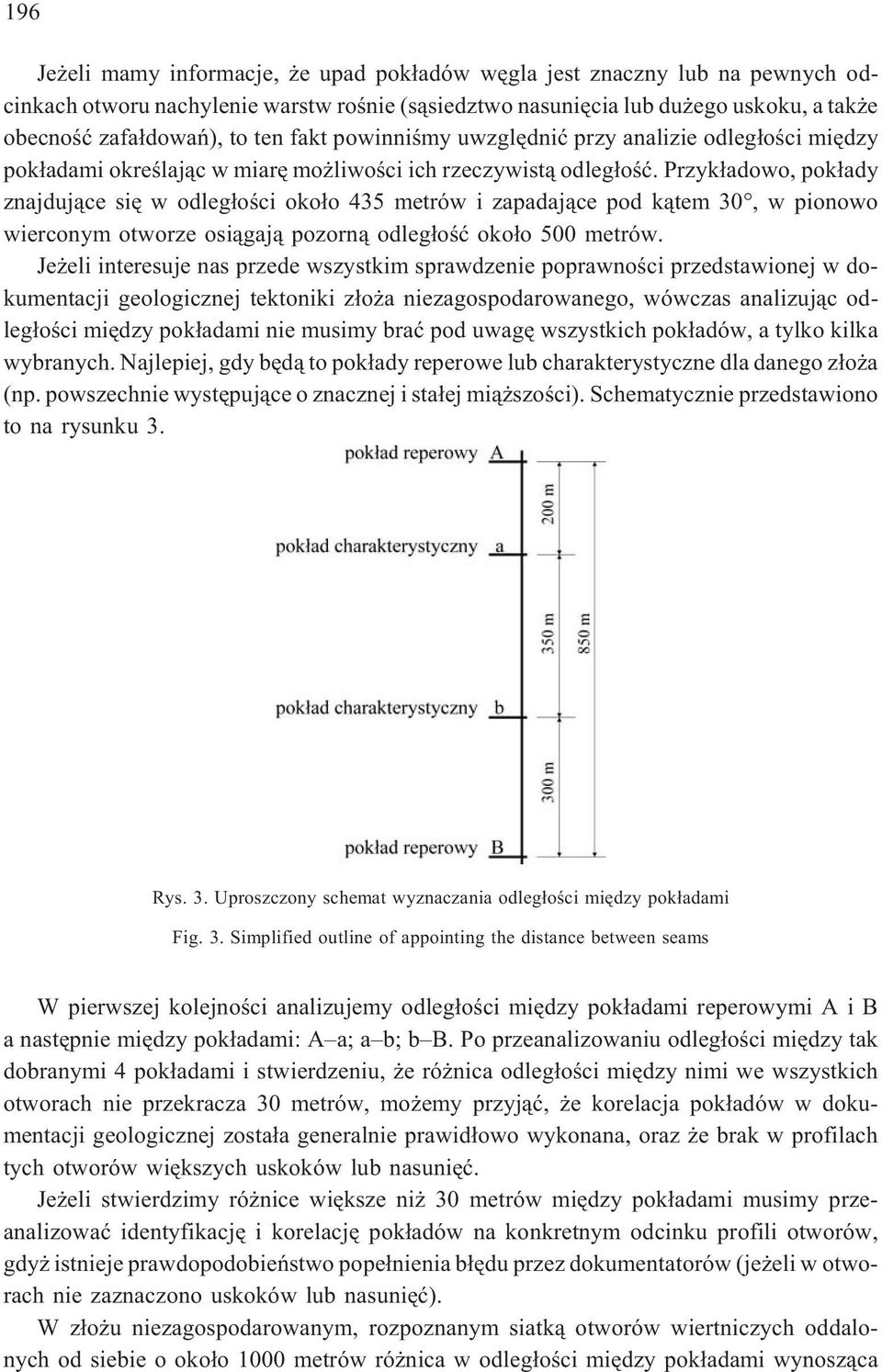

8 196 Je eli mamy informacje, e upad pok³adów wêgla jest znaczny lub na pewnych odcinkach otworu nachylenie warstw roœnie (s¹siedztwo nasuniêcia lub du ego uskoku, a tak e obecnoœæ zafa³dowañ), to ten fakt powinniœmy uwzglêdniæ przy analizie odleg³oœci miêdzy pok³adami okreœlaj¹c w miarê mo liwoœci ich rzeczywist¹ odleg³oœæ. Przyk³adowo, pok³ady znajduj¹ce siê w odleg³oœci oko³o 435 metrów i zapadaj¹ce pod k¹tem 30, w pionowo wierconym otworze osi¹gaj¹ pozorn¹ odleg³oœæ oko³o 500 metrów. Je eli interesuje nas przede wszystkim sprawdzenie poprawnoœci przedstawionej w dokumentacji geologicznej tektoniki z³o a niezagospodarowanego, wówczas analizuj¹c odleg³oœci miêdzy pok³adami nie musimy braæ pod uwagê wszystkich pok³adów, a tylko kilka wybranych. Najlepiej, gdy bêd¹ to pok³ady reperowe lub charakterystyczne dla danego z³o a (np. powszechnie wystêpuj¹ce o znacznej i sta³ej mi¹ szoœci). Schematycznie przedstawiono to na rysunku 3. Rys. 3. Uproszczony schemat wyznaczania odleg³oœci miêdzy pok³adami Fig. 3. Simplified outline of appointing the distance between seams W pierwszej kolejnoœci analizujemy odleg³oœci miêdzy pok³adami reperowymi A i B a nastêpnie miêdzy pok³adami: A a; a b; b B. Po przeanalizowaniu odleg³oœci miêdzy tak dobranymi 4 pok³adami i stwierdzeniu, e ró nica odleg³oœci miêdzy nimi we wszystkich otworach nie przekracza 30 metrów, mo emy przyj¹æ, e korelacja pok³adów w dokumentacji geologicznej zosta³a generalnie prawid³owo wykonana, oraz e brak w profilach tych otworów wiêkszych uskoków lub nasuniêæ. Je eli stwierdzimy ró nice wiêksze ni 30 metrów miêdzy pok³adami musimy przeanalizowaæ identyfikacjê i korelacjê pok³adów na konkretnym odcinku profili otworów, gdy istnieje prawdopodobieñstwo pope³nienia b³êdu przez dokumentatorów (je eli w otworach nie zaznaczono uskoków lub nasuniêæ). W z³o u niezagospodarowanym, rozpoznanym siatk¹ otworów wiertniczych oddalonych od siebie o oko³o 1000 metrów ró nica w odleg³oœci miêdzy pok³adami wynosz¹ca

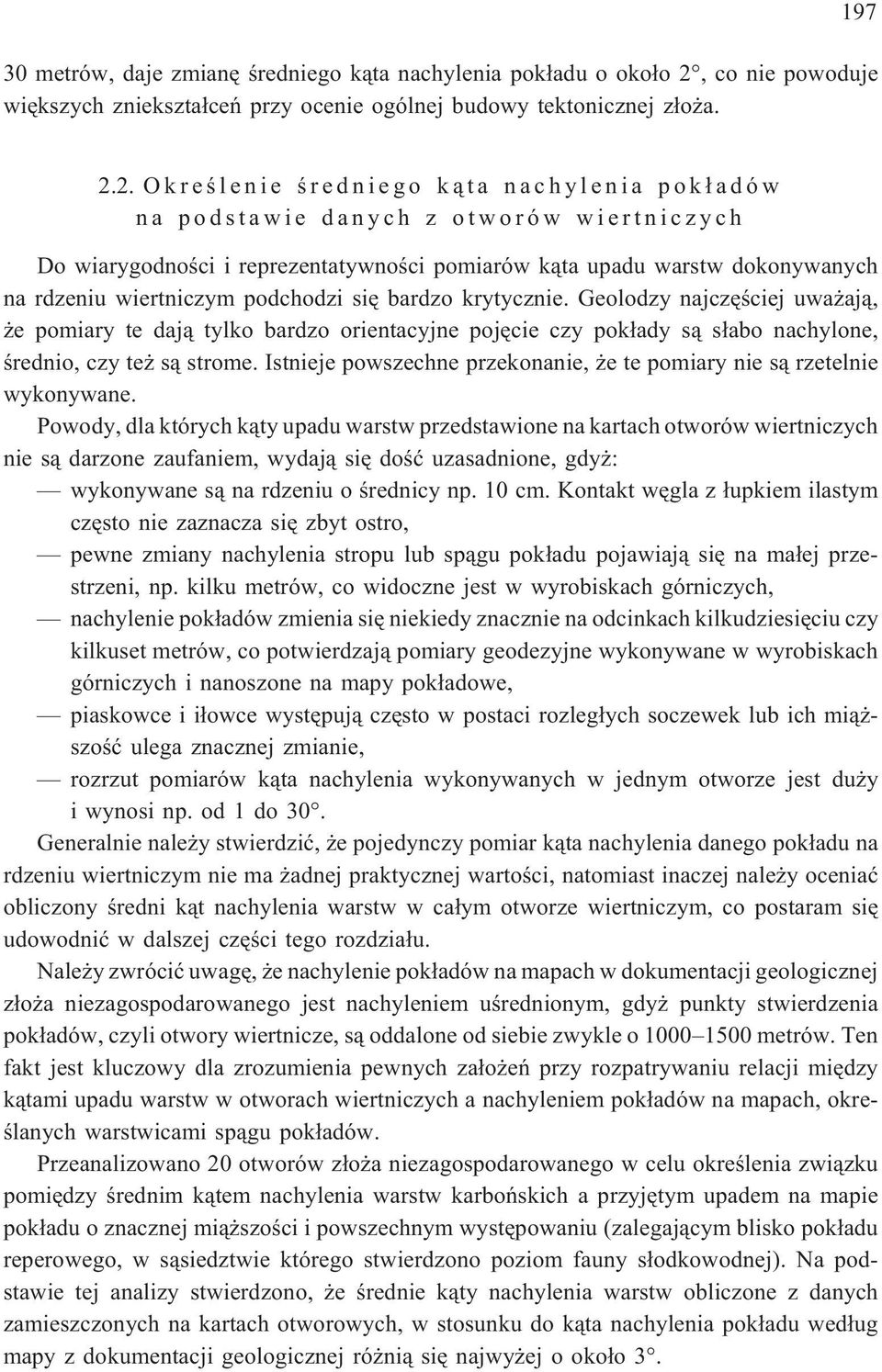

9 metrów, daje zmianê œredniego k¹ta nachylenia pok³adu o oko³o 2, co nie powoduje wiêkszych zniekszta³ceñ przy ocenie ogólnej budowy tektonicznej z³o a Okreœlenie œredniego k¹ta nachylenia pok³adów na podstawie danych z otworów wiertniczych Do wiarygodnoœci i reprezentatywnoœci pomiarów k¹ta upadu warstw dokonywanych na rdzeniu wiertniczym podchodzi siê bardzo krytycznie. Geolodzy najczêœciej uwa aj¹, e pomiary te daj¹ tylko bardzo orientacyjne pojêcie czy pok³ady s¹ s³abo nachylone, œrednio, czy te s¹ strome. Istnieje powszechne przekonanie, e te pomiary nie s¹ rzetelnie wykonywane. Powody, dla których k¹ty upadu warstw przedstawione na kartach otworów wiertniczych nie s¹ darzone zaufaniem, wydaj¹ siê doœæ uzasadnione, gdy : wykonywane s¹ na rdzeniu o œrednicy np. 10 cm. Kontakt wêgla z ³upkiem ilastym czêsto nie zaznacza siê zbyt ostro, pewne zmiany nachylenia stropu lub sp¹gu pok³adu pojawiaj¹ siê na ma³ej przestrzeni, np. kilku metrów, co widoczne jest w wyrobiskach górniczych, nachylenie pok³adów zmienia siê niekiedy znacznie na odcinkach kilkudziesiêciu czy kilkuset metrów, co potwierdzaj¹ pomiary geodezyjne wykonywane w wyrobiskach górniczych i nanoszone na mapy pok³adowe, piaskowce i i³owce wystêpuj¹ czêsto w postaci rozleg³ych soczewek lub ich mi¹ - szoœæ ulega znacznej zmianie, rozrzut pomiarów k¹ta nachylenia wykonywanych w jednym otworze jest du y i wynosi np. od 1 do 30. Generalnie nale y stwierdziæ, e pojedynczy pomiar k¹ta nachylenia danego pok³adu na rdzeniu wiertniczym nie ma adnej praktycznej wartoœci, natomiast inaczej nale y oceniaæ obliczony œredni k¹t nachylenia warstw w ca³ym otworze wiertniczym, co postaram siê udowodniæ w dalszej czêœci tego rozdzia³u. Nale y zwróciæ uwagê, e nachylenie pok³adów na mapach w dokumentacji geologicznej z³o a niezagospodarowanego jest nachyleniem uœrednionym, gdy punkty stwierdzenia pok³adów, czyli otwory wiertnicze, s¹ oddalone od siebie zwykle o metrów. Ten fakt jest kluczowy dla zrozumienia pewnych za³o eñ przy rozpatrywaniu relacji miêdzy k¹tami upadu warstw w otworach wiertniczych a nachyleniem pok³adów na mapach, okreœlanych warstwicami sp¹gu pok³adów. Przeanalizowano 20 otworów z³o a niezagospodarowanego w celu okreœlenia zwi¹zku pomiêdzy œrednim k¹tem nachylenia warstw karboñskich a przyjêtym upadem na mapie pok³adu o znacznej mi¹ szoœci i powszechnym wystêpowaniu (zalegaj¹cym blisko pok³adu reperowego, w s¹siedztwie którego stwierdzono poziom fauny s³odkowodnej). Na podstawie tej analizy stwierdzono, e œrednie k¹ty nachylenia warstw obliczone z danych zamieszczonych na kartach otworowych, w stosunku do k¹ta nachylenia pok³adu wed³ug mapy z dokumentacji geologicznej ró ni¹ siê najwy ej o oko³o 3.

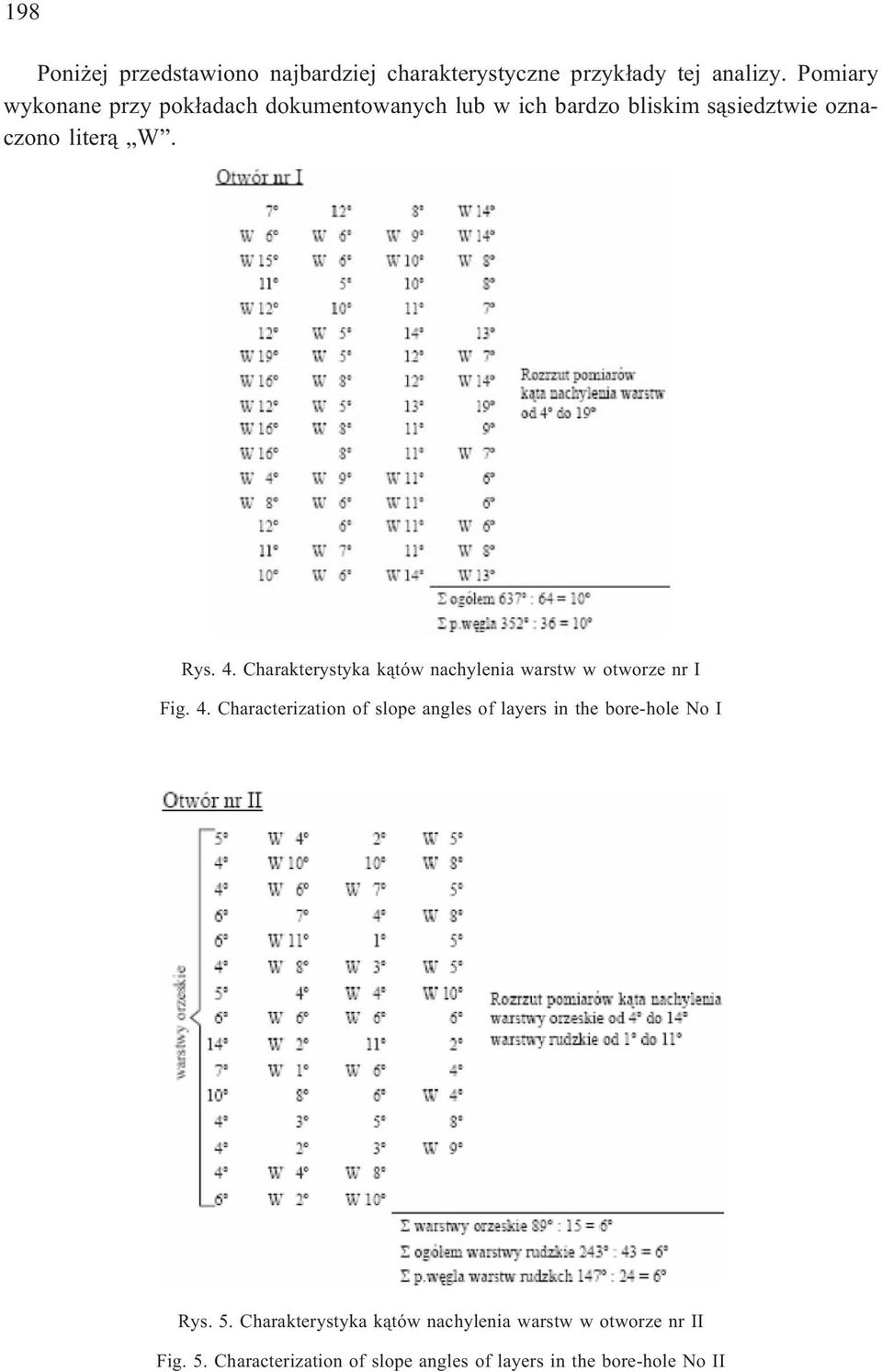

10 198 Poni ej przedstawiono najbardziej charakterystyczne przyk³ady tej analizy. Pomiary wykonane przy pok³adach dokumentowanych lub w ich bardzo bliskim s¹siedztwie oznaczono liter¹ W. Rys. 4. Charakterystyka k¹tów nachylenia warstw w otworze nr I Fig. 4. Characterization of slope angles of layers in the bore-hole No I Rys. 5. Charakterystyka k¹tów nachylenia warstw w otworze nr II Fig. 5. Characterization of slope angles of layers in the bore-hole No II

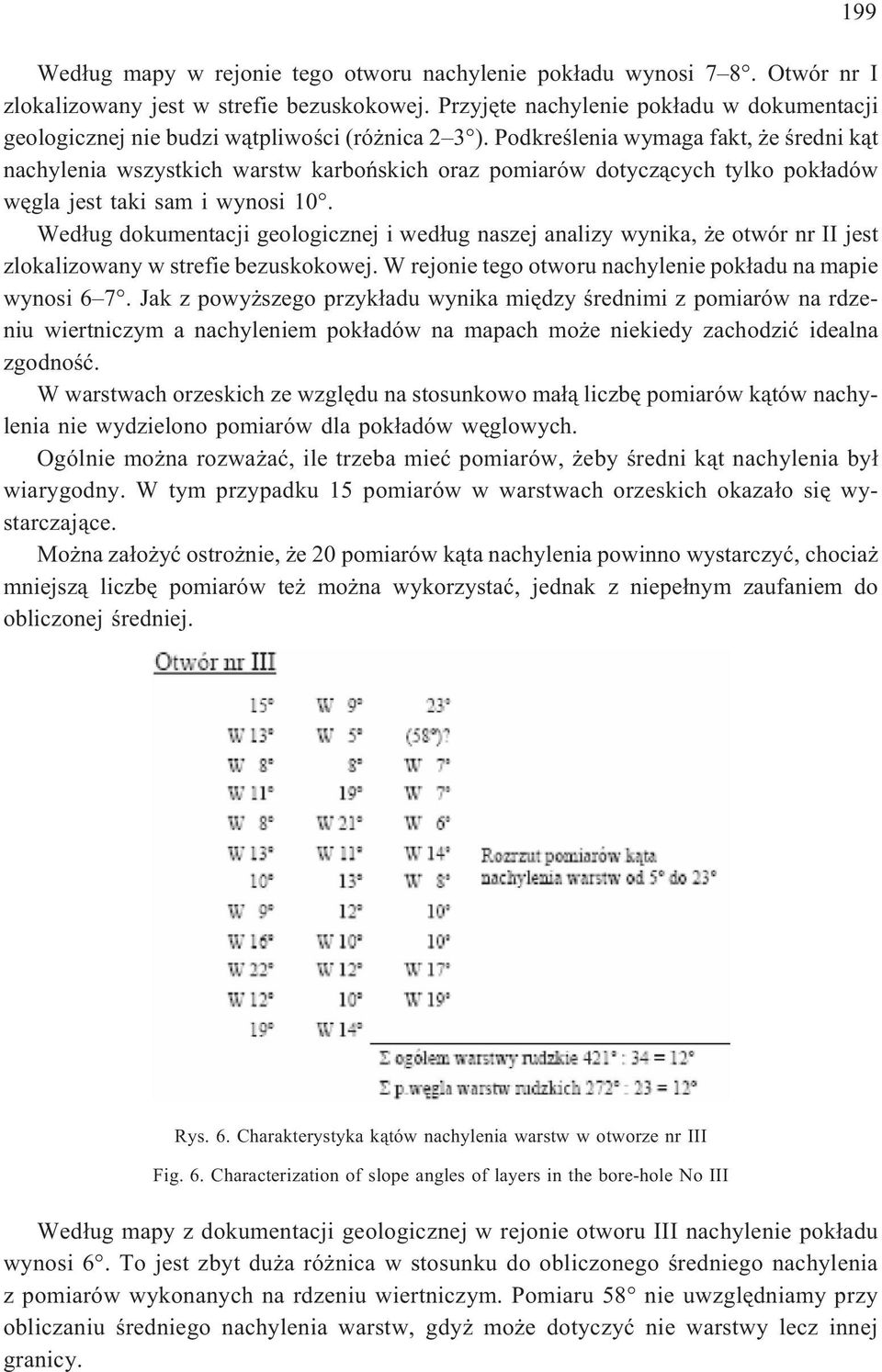

11 Wed³ug mapy w rejonie tego otworu nachylenie pok³adu wynosi 7 8. Otwór nr I zlokalizowany jest w strefie bezuskokowej. Przyjête nachylenie pok³adu w dokumentacji geologicznej nie budzi w¹tpliwoœci (ró nica 2 3 ). Podkreœlenia wymaga fakt, e œredni k¹t nachylenia wszystkich warstw karboñskich oraz pomiarów dotycz¹cych tylko pok³adów wêgla jest taki sam i wynosi 10. Wed³ug dokumentacji geologicznej i wed³ug naszej analizy wynika, e otwór nr II jest zlokalizowany w strefie bezuskokowej. W rejonie tego otworu nachylenie pok³adu na mapie wynosi 6 7. Jak z powy szego przyk³adu wynika miêdzy œrednimi z pomiarów na rdzeniu wiertniczym a nachyleniem pok³adów na mapach mo e niekiedy zachodziæ idealna zgodnoœæ. W warstwach orzeskich ze wzglêdu na stosunkowo ma³¹ liczbê pomiarów k¹tów nachylenia nie wydzielono pomiarów dla pok³adów wêglowych. Ogólnie mo na rozwa aæ, ile trzeba mieæ pomiarów, eby œredni k¹t nachylenia by³ wiarygodny. W tym przypadku 15 pomiarów w warstwach orzeskich okaza³o siê wystarczaj¹ce. Mo na za³o yæ ostro nie, e 20 pomiarów k¹ta nachylenia powinno wystarczyæ, chocia mniejsz¹ liczbê pomiarów te mo na wykorzystaæ, jednak z niepe³nym zaufaniem do obliczonej œredniej. 199 Rys. 6. Charakterystyka k¹tów nachylenia warstw w otworze nr III Fig. 6. Characterization of slope angles of layers in the bore-hole No III Wed³ug mapy z dokumentacji geologicznej w rejonie otworu III nachylenie pok³adu wynosi 6. To jest zbyt du a ró nica w stosunku do obliczonego œredniego nachylenia z pomiarów wykonanych na rdzeniu wiertniczym. Pomiaru 58 nie uwzglêdniamy przy obliczaniu œredniego nachylenia warstw, gdy mo e dotyczyæ nie warstwy lecz innej granicy.

12 200 W rejonie tego otworu bardzo dowolnie (bez uzasadnienia) wykreœlono warstwice sp¹gu pok³adu. Nale a³oby za³o yæ, e w s¹siedztwie otworu nr III nachylenie pok³adów wynosi co najmniej oko³o 10. Rys. 7. Charakterystyka k¹tów nachylenia warstw w otworze nr IV Fig. 7. Characterization of slope angles of layers in the bore-hole No IV Otwór nr IV zlokalizowany jest w strefie du ego uskoku, st¹d brak w jego profilu dolnej czêœci warstw rudzkich oraz warstw siod³owych. W koñcowym odcinku otworu wiercono w warstwach brze nych. Wed³ug mapy pok³adu w rejonie tego otworu nachylenie wynosi 7 8, co jest zdecydowanie za ma³o. Bezpoœrednio przy uskoku nale a³o podgi¹æ warstwice sp¹gu pok³adu na odcinku oko³o 300 m (a byæ mo e nawet 500 m), aby zasygnalizowaæ, e w miarê zbli ania siê do uskoku roœnie nachylenie pok³adu. Z doœwiadczenia wynika, e taka strefa zmieniaj¹cego siê upadu jest bardzo niekorzystna dla prowadzenia eksploatacji. Przy porównywaniu œredniego k¹ta nachylenia warstw karboñskich, obliczonego z pomiarów wykonany na rdzeniu wiertniczym, z danymi przedstawionymi na mapach w dokumentacji geologicznej (warstwice sp¹gu pok³adu), w niniejszym opracowaniu wykorzystano tylko jeden charakterystyczny pok³ad dla danego z³o a. Je eli dokumentacja geologiczna jest w miarê starannie wykonana, jest to wystarczaj¹ce dla wstêpnej oceny, gdy ró nica odleg³oœci miêdzy kolejnymi pok³adami dochodzi do 30 metrów na odcinku 1000 metrów (odleg³oœæ miêdzy otworami powoduje zmianê k¹ta upadu poszczególnych pok³adów maksymalnie o 2, a praktycznie bêdzie ona rzêdu 1 ). W celu sprawdzenia wyników dotycz¹cych k¹ta upadu w obrêbie z³o a niezagospodarowanego wytypowano losowo 4 otwory na z³o u dobrze rozpoznanym robotami górniczymi w kopalni czynnej. Okaza³o siê, e dwa z tych otworów odwiercone zosta³y przed 1910 rokiem, a pozosta³e dwa w latach 1965 i 1978, tak wiêc s¹ to materia³y w znacznym stopniu zró nicowane. Wyniki analizy otworów ze z³o a kopalni czynnej przedstawiono w tabeli 3.

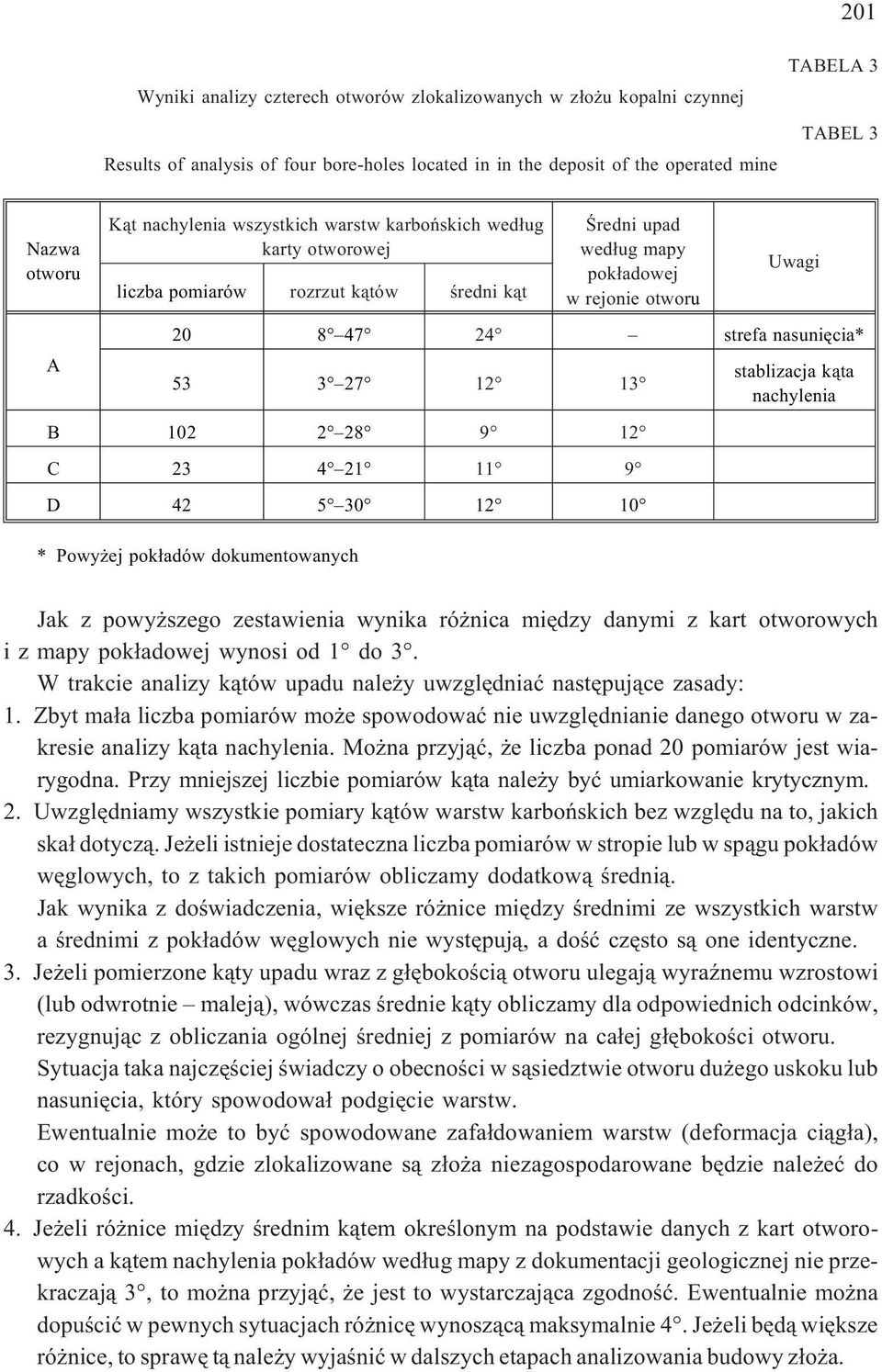

13 201 Wyniki analizy czterech otworów zlokalizowanych w z³o u kopalni czynnej Results of analysis of four bore-holes located in in the deposit of the operated mine TABELA 3 TABEL 3 Nazwa otworu A K¹t nachylenia wszystkich warstw karboñskich wed³ug karty otworowej liczba pomiarów rozrzut k¹tów œredni k¹t Œredni upad wed³ug mapy pok³adowej w rejonie otworu Uwagi strefa nasuniêcia* B C D * Powy ej pok³adów dokumentowanych stablizacja k¹ta nachylenia Jak z powy szego zestawienia wynika ró nica miêdzy danymi z kart otworowych i z mapy pok³adowej wynosi od 1 do 3. W trakcie analizy k¹tów upadu nale y uwzglêdniaæ nastêpuj¹ce zasady: 1. Zbyt ma³a liczba pomiarów mo e spowodowaæ nie uwzglêdnianie danego otworu w zakresie analizy k¹ta nachylenia. Mo na przyj¹æ, e liczba ponad 20 pomiarów jest wiarygodna. Przy mniejszej liczbie pomiarów k¹ta nale y byæ umiarkowanie krytycznym. 2. Uwzglêdniamy wszystkie pomiary k¹tów warstw karboñskich bez wzglêdu na to, jakich ska³ dotycz¹. Je eli istnieje dostateczna liczba pomiarów w stropie lub w sp¹gu pok³adów wêglowych, to z takich pomiarów obliczamy dodatkow¹ œredni¹. Jak wynika z doœwiadczenia, wiêksze ró nice miêdzy œrednimi ze wszystkich warstw a œrednimi z pok³adów wêglowych nie wystêpuj¹, a doœæ czêsto s¹ one identyczne. 3. Je eli pomierzone k¹ty upadu wraz z g³êbokoœci¹ otworu ulegaj¹ wyraÿnemu wzrostowi (lub odwrotnie malej¹), wówczas œrednie k¹ty obliczamy dla odpowiednich odcinków, rezygnuj¹c z obliczania ogólnej œredniej z pomiarów na ca³ej g³êbokoœci otworu. Sytuacja taka najczêœciej œwiadczy o obecnoœci w s¹siedztwie otworu du ego uskoku lub nasuniêcia, który spowodowa³ podgiêcie warstw. Ewentualnie mo e to byæ spowodowane zafa³dowaniem warstw (deformacja ci¹g³a), co w rejonach, gdzie zlokalizowane s¹ z³o a niezagospodarowane bêdzie nale eæ do rzadkoœci. 4. Je eli ró nice miêdzy œrednim k¹tem okreœlonym na podstawie danych z kart otworowych a k¹tem nachylenia pok³adów wed³ug mapy z dokumentacji geologicznej nie przekraczaj¹ 3, to mo na przyj¹æ, e jest to wystarczaj¹ca zgodnoœæ. Ewentualnie mo na dopuœciæ w pewnych sytuacjach ró nicê wynosz¹c¹ maksymalnie 4. Je eli bêd¹ wiêksze ró nice, to sprawê t¹ nale y wyjaœniæ w dalszych etapach analizowania budowy z³o a.

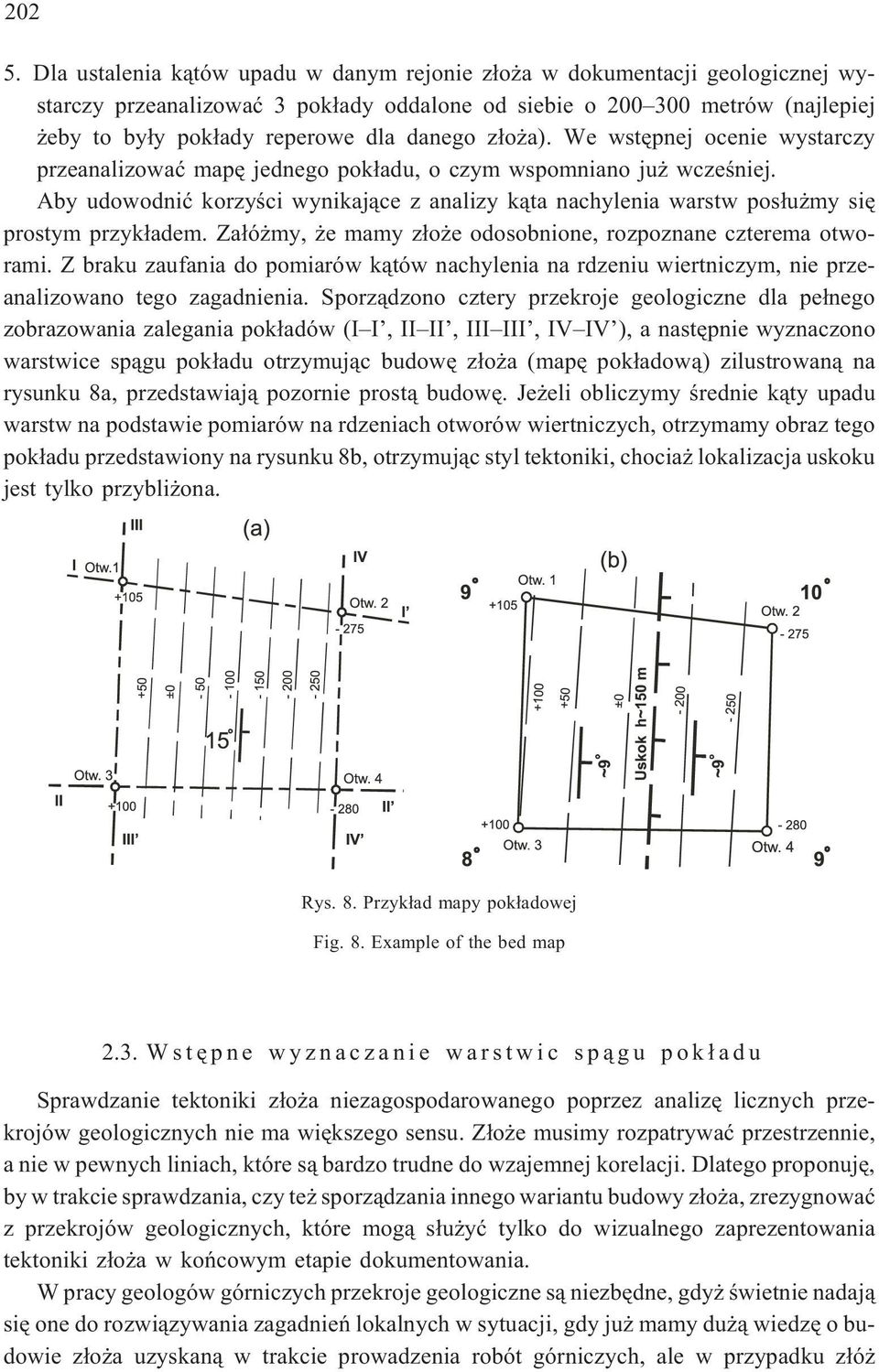

14 Dla ustalenia k¹tów upadu w danym rejonie z³o a w dokumentacji geologicznej wystarczy przeanalizowaæ 3 pok³ady oddalone od siebie o metrów (najlepiej eby to by³y pok³ady reperowe dla danego z³o a). We wstêpnej ocenie wystarczy przeanalizowaæ mapê jednego pok³adu, o czym wspomniano ju wczeœniej. Aby udowodniæ korzyœci wynikaj¹ce z analizy k¹ta nachylenia warstw pos³u my siê prostym przyk³adem. Za³ó my, e mamy z³o e odosobnione, rozpoznane czterema otworami. Z braku zaufania do pomiarów k¹tów nachylenia na rdzeniu wiertniczym, nie przeanalizowano tego zagadnienia. Sporz¹dzono cztery przekroje geologiczne dla pe³nego zobrazowania zalegania pok³adów (I I, II II, III III, IV IV ), a nastêpnie wyznaczono warstwice sp¹gu pok³adu otrzymuj¹c budowê z³o a (mapê pok³adow¹) zilustrowan¹ na rysunku 8a, przedstawiaj¹ pozornie prost¹ budowê. Je eli obliczymy œrednie k¹ty upadu warstw na podstawie pomiarów na rdzeniach otworów wiertniczych, otrzymamy obraz tego pok³adu przedstawiony na rysunku 8b, otrzymuj¹c styl tektoniki, chocia lokalizacja uskoku jest tylko przybli ona. Rys. 8. Przyk³ad mapy pok³adowej Fig. 8. Example of the bed map 2.3. Wstêpne wyznaczanie warstwic sp¹gu pok³adu Sprawdzanie tektoniki z³o a niezagospodarowanego poprzez analizê licznych przekrojów geologicznych nie ma wiêkszego sensu. Z³o e musimy rozpatrywaæ przestrzennie, a nie w pewnych liniach, które s¹ bardzo trudne do wzajemnej korelacji. Dlatego proponujê, by w trakcie sprawdzania, czy te sporz¹dzania innego wariantu budowy z³o a, zrezygnowaæ z przekrojów geologicznych, które mog¹ s³u yæ tylko do wizualnego zaprezentowania tektoniki z³o a w koñcowym etapie dokumentowania. W pracy geologów górniczych przekroje geologiczne s¹ niezbêdne, gdy œwietnie nadaj¹ siê one do rozwi¹zywania zagadnieñ lokalnych w sytuacji, gdy ju mamy du ¹ wiedzê o budowie z³o a uzyskan¹ w trakcie prowadzenia robót górniczych, ale w przypadku z³ó

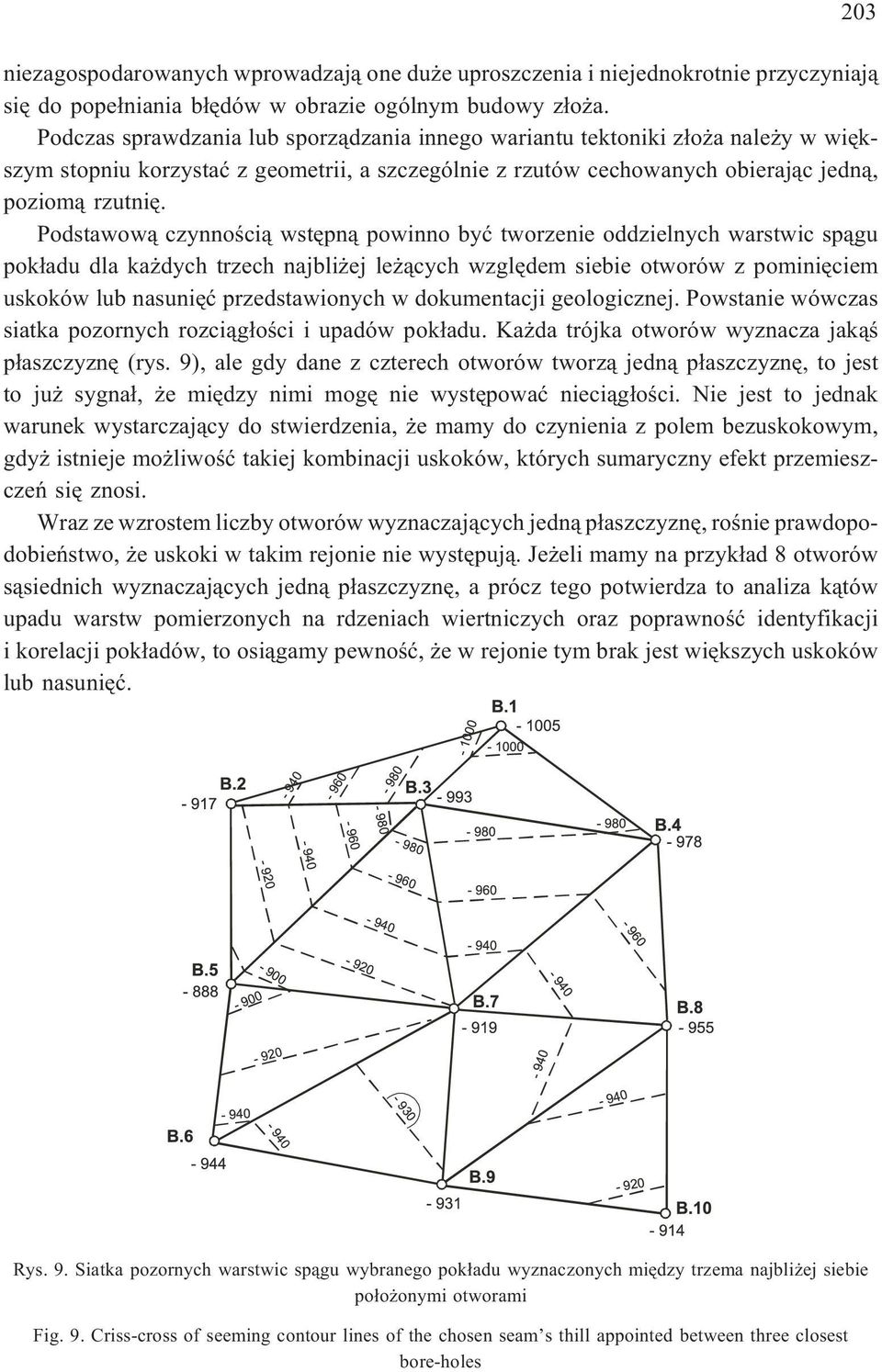

15 niezagospodarowanych wprowadzaj¹ one du e uproszczenia i niejednokrotnie przyczyniaj¹ siê do pope³niania b³êdów w obrazie ogólnym budowy z³o a. Podczas sprawdzania lub sporz¹dzania innego wariantu tektoniki z³o a nale y w wiêkszym stopniu korzystaæ z geometrii, a szczególnie z rzutów cechowanych obieraj¹c jedn¹, poziom¹ rzutniê. Podstawow¹ czynnoœci¹ wstêpn¹ powinno byæ tworzenie oddzielnych warstwic sp¹gu pok³adu dla ka dych trzech najbli ej le ¹cych wzglêdem siebie otworów z pominiêciem uskoków lub nasuniêæ przedstawionych w dokumentacji geologicznej. Powstanie wówczas siatka pozornych rozci¹g³oœci i upadów pok³adu. Ka da trójka otworów wyznacza jak¹œ p³aszczyznê (rys. 9), ale gdy dane z czterech otworów tworz¹ jedn¹ p³aszczyznê, to jest to ju sygna³, e miêdzy nimi mogê nie wystêpowaæ nieci¹g³oœci. Nie jest to jednak warunek wystarczaj¹cy do stwierdzenia, e mamy do czynienia z polem bezuskokowym, gdy istnieje mo liwoœæ takiej kombinacji uskoków, których sumaryczny efekt przemieszczeñ siê znosi. Wraz ze wzrostem liczby otworów wyznaczaj¹cych jedn¹ p³aszczyznê, roœnie prawdopodobieñstwo, e uskoki w takim rejonie nie wystêpuj¹. Je eli mamy na przyk³ad 8 otworów s¹siednich wyznaczaj¹cych jedn¹ p³aszczyznê, a prócz tego potwierdza to analiza k¹tów upadu warstw pomierzonych na rdzeniach wiertniczych oraz poprawnoœæ identyfikacji i korelacji pok³adów, to osi¹gamy pewnoœæ, e w rejonie tym brak jest wiêkszych uskoków lub nasuniêæ. 203 Rys. 9. Siatka pozornych warstwic sp¹gu wybranego pok³adu wyznaczonych miêdzy trzema najbli ej siebie po³o onymi otworami Fig. 9. Criss-cross of seeming contour lines of the chosen seam s thill appointed between three closest bore-holes

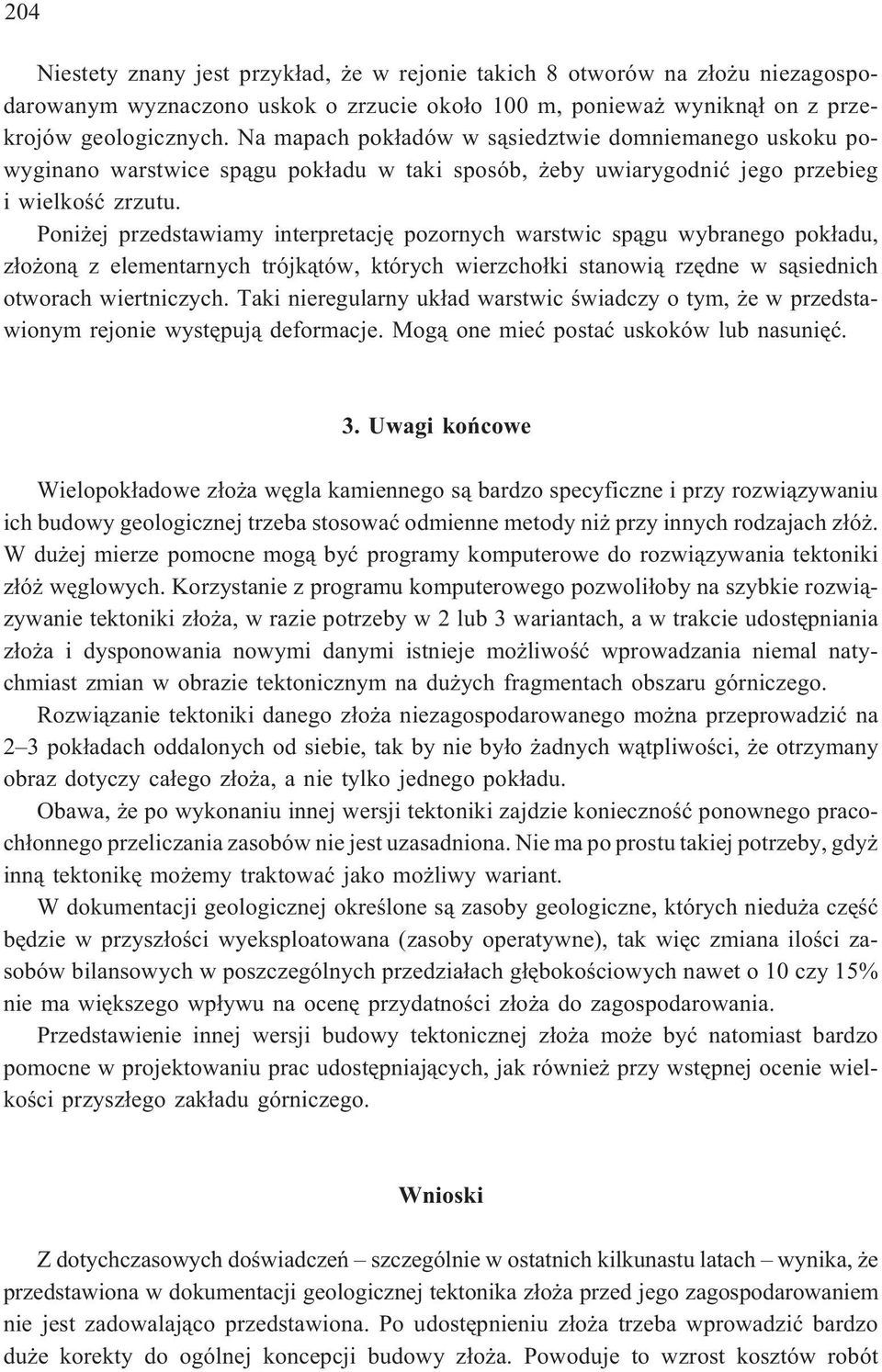

16 204 Niestety znany jest przyk³ad, e w rejonie takich 8 otworów na z³o u niezagospodarowanym wyznaczono uskok o zrzucie oko³o 100 m, poniewa wynikn¹³ on z przekrojów geologicznych. Na mapach pok³adów w s¹siedztwie domniemanego uskoku powyginano warstwice sp¹gu pok³adu w taki sposób, eby uwiarygodniæ jego przebieg i wielkoœæ zrzutu. Poni ej przedstawiamy interpretacjê pozornych warstwic sp¹gu wybranego pok³adu, z³o on¹ z elementarnych trójk¹tów, których wierzcho³ki stanowi¹ rzêdne w s¹siednich otworach wiertniczych. Taki nieregularny uk³ad warstwic œwiadczy o tym, e w przedstawionym rejonie wystêpuj¹ deformacje. Mog¹ one mieæ postaæ uskoków lub nasuniêæ. 3. Uwagi koñcowe Wielopok³adowe z³o a wêgla kamiennego s¹ bardzo specyficzne i przy rozwi¹zywaniu ich budowy geologicznej trzeba stosowaæ odmienne metody ni przy innych rodzajach z³ó. W du ej mierze pomocne mog¹ byæ programy komputerowe do rozwi¹zywania tektoniki z³ó wêglowych. Korzystanie z programu komputerowego pozwoli³oby na szybkie rozwi¹zywanie tektoniki z³o a, w razie potrzeby w 2 lub 3 wariantach, a w trakcie udostêpniania z³o a i dysponowania nowymi danymi istnieje mo liwoœæ wprowadzania niemal natychmiast zmian w obrazie tektonicznym na du ych fragmentach obszaru górniczego. Rozwi¹zanie tektoniki danego z³o a niezagospodarowanego mo na przeprowadziæ na 2 3 pok³adach oddalonych od siebie, tak by nie by³o adnych w¹tpliwoœci, e otrzymany obraz dotyczy ca³ego z³o a, a nie tylko jednego pok³adu. Obawa, e po wykonaniu innej wersji tektoniki zajdzie koniecznoœæ ponownego pracoch³onnego przeliczania zasobów nie jest uzasadniona. Nie ma po prostu takiej potrzeby, gdy inn¹ tektonikê mo emy traktowaæ jako mo liwy wariant. W dokumentacji geologicznej okreœlone s¹ zasoby geologiczne, których niedu a czêœæ bêdzie w przysz³oœci wyeksploatowana (zasoby operatywne), tak wiêc zmiana iloœci zasobów bilansowych w poszczególnych przedzia³ach g³êbokoœciowych nawet o 10 czy 15% nie ma wiêkszego wp³ywu na ocenê przydatnoœci z³o a do zagospodarowania. Przedstawienie innej wersji budowy tektonicznej z³o a mo e byæ natomiast bardzo pomocne w projektowaniu prac udostêpniaj¹cych, jak równie przy wstêpnej ocenie wielkoœci przysz³ego zak³adu górniczego. Wnioski Z dotychczasowych doœwiadczeñ szczególnie w ostatnich kilkunastu latach wynika, e przedstawiona w dokumentacji geologicznej tektonika z³o a przed jego zagospodarowaniem nie jest zadowalaj¹co przedstawiona. Po udostêpnieniu z³o a trzeba wprowadziæ bardzo du e korekty do ogólnej koncepcji budowy z³o a. Powoduje to wzrost kosztów robót

17 205 górniczych udostêpniaj¹cych i przygotowawczych, nie osi¹ganie zak³adanego poziomu wydobycia, a nawet przedwczesn¹ likwidacjê du ych i nowoczesnych zak³adów górniczych. Z przeprowadzonej wstêpnej analizy wynika, e nie zosta³y wykorzystane wszystkie mo liwoœci okreœlenia charakteru i czêstotliwoœci wystêpowania deformacji tektonicznych w trakcie sporz¹dzania pierwszej dokumentacji geologicznej z³o a, która przed przyst¹pieniem do budowy kopalni nie jest poddawana adnej weryfikacji w zakresie budowy tektonicznej. Dzieje siê tak dlatego, e przedsiêbiorca górniczy nie jest tego œwiadomy albo podejmuje nadmierne ryzyko. Autor niniejszego opracowania proponuje, by analizie poddaæ identyfikacjê i korelacjê pok³adów w uproszczonej formie przez sprawdzenie ró nicy odleg³oœci miêdzy pok³adami w poszczególnych otworach, co pozwoli na ocenê poprawnoœci wyznaczania wszystkich dyslokacji nieci¹g³ych przecinaj¹cych otwory wiertnicze. Prócz tego nale y doceniæ informacje wynikaj¹ce z pomiarów k¹ta nachylenia warstw karboñskich dokonanych na rdzeniach wiertniczych, wykorzystuj¹c œrednie wartoœci tych pomiarów w obrêbie tej samej jednostki litostratygraficznej. Metod¹ uzupe³niaj¹c¹ i kontroln¹ jest interpretacja map sp¹gu przyleg³ych trójk¹tów elementarnych, których wierzcho³ki wyznaczaj¹ rzêdne pok³adów. Tektoniki nie nale y rozwi¹zywaæ przy pomocy przekrojów geologicznych, ale rozpatrywaæ j¹ przestrzennie na jednej rzutni poziomej. LITERATURA Bilans zasobów kopalin i wód podziemnych w Polsce. Ministerstwo Œrodowiska, Pañstwowy Instytut Geologiczny, Warszawa Darski J., Kicki J., Sobczyk E.J., 2001 Raport o stanie gospodarki zasobami z³ó wêgla kamiennego. Studia, Rozprawy, Monografie, nr 85, wyd. IGSMiE PAN, Kraków. D a r s k i J., K w a r c i ñ s k i J., W r ó b e l R., 2002 Wstêpna ocena niezagospodarowanych z³ó wêgla kamiennego w Górnoœl¹skim Zag³êbiu Wêglowym, stan ich rozpoznania i mo liwoœci przysz³ej eksploatacji. Gospodarka Surowcami Mineralnymi, z. spec., t. 18. K i c k i J., S o b c z y k E.J., 2006 Restrukturyzacja górnictwa w Polsce a struktura i wystarczalnoœæ zasobów wêgla kamiennego. Studia, Rozprawy, Monografie, nr 134, wyd. IGSMiE PAN, Kraków. N i e æ M., 1982 Geologia kopalniana. Wydawnictwa Geologiczne, Warszawa. OCENA BUDOWY GEOLOGICZNEJ DOTYCHCZAS NIEZAGOSPODAROWANYCH Z Ó WÊGLA KAMIENNEGO Z³o a wêgla kamiennego, tektonika S³owa kluczowe Streszczenie Zainteresowanie z³o ami niezagospodarowanymi w najbli szych latach bêdzie wzrastaæ w zwi¹zku z wyczerpywaniem siê zasobów wêgla kamiennego w kopalniach czynnych.
