1 Instrukcja obsługi i instalacji Monitor IP seria BCS-MON7XXX V_2.1

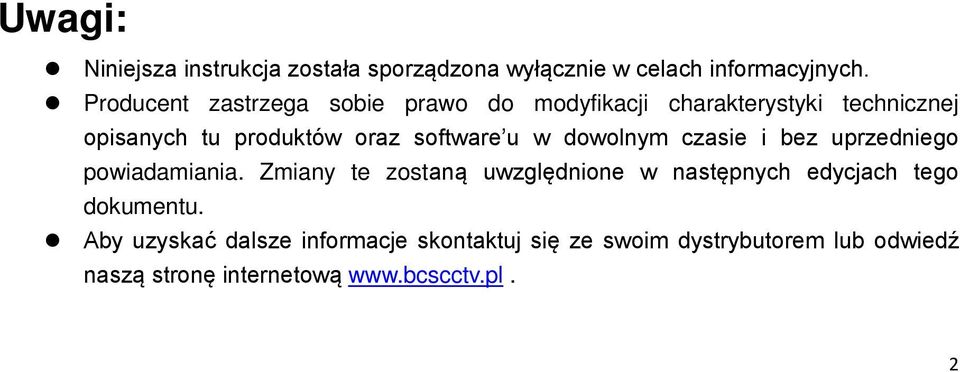

2 Uwagi: Niniejsza instrukcja została sporzdzona wyłcznie w celach informacyjnych. Producent zastrzega sobie prawo do modyfikacji charakterystyki technicznej opisanych tu produktów oraz software u w dowolnym czasie i bez uprzedniego powiadamiania. Zmiany te zostan uwzgldnione w nastpnych edycjach tego dokumentu. Aby uzyskać dalsze informacje skontaktuj si ze swoim dystrybutorem lub odwied nasz stron internetow 2

3 Instrukcja obsługi i instalacji. Monitor IP. SPIS TRźCI 1. INŻORMACJź WSTPNź WYżLŹ PRZYCISKI WSKANIKI OPIS FUNKCJI PODSTAWOWYCH EKRAN żłówny POŁCZźNIA & VIDEO Odebranie rozmowy z panela zewnętrznego Połączenie z innym monitorem Podgląd kamer paneli zewnętrznych Podgląd kamer CCTV IP BCS Przeglądanie historii połączeń Wykonanie zdjęcia z kamery panela zewnętrznego Wykonanie nagrania video z kamery panela zewnętrznego Dodanie nowego wpisu do listy kontaktów FUNKCJA ALARM Aktywacja funkcji Alarm Dezaktywacja funkcji Alarm Przeglądanie historii zdarzeń alarmowych: WIAŹOMOCI Odtwarzanie nowej wiadomości audio-video Zarządzanie listą wiadomości audio-video Przeglądanie zdjęć przechwyconych z kamer paneli zewnętrznych Odtwarzanie zapisanych nagrań video z kamer paneli zewnętrznych USTAWIENIA UYTKOWNIKA Ustawienia głośności oraz melodii dzwonka Ustawienia czasu rozmowy / wywołania / podglądu Zmiana hasła użytkownika, aktywacji / dezaktywacji alarmu Ustawienia ekranu Aktywacja trybu DND (nie przeszkadzać) Zdefiniowanie kamer IP Funkcja Czyszczenie Przywrócenie domyślnych ustawień użytkownika Sprawdzenie pojemności karty pamięci Aktywacja / dezaktywacja sygnalizacji dotyku ekranu Aktywacja / dezaktywacja funkcji Zrób Zdjęcie

4 Seria BCS-MON7XXX 3. PROGRAMOWANIE WPROWADZENIE WźJCIź W USTAWIENIA SYSTEMU PRZYPISANIE NUMERU LOKALU PRZYPISANIE ADRESU IP KONFIGURACJA WźJĆ (PANźLI ZźWNTRZNYCH) KONFIGURACJA KAMER IP BCS KONFIGURACJA MONITORÓW DODATKOWYCH Informacje ogólne Funkcjonalność Monitora Dodatkowego Ustawienie adresu IP Ustawienie Numeru Lokalu KALIBRACJA EKRANU PROGRAMOWANIE FUNKCJI ALARM Informacje wstępne Ustawienia Stref (czujników) Ustawienia Trybów Pracy SPECYFIKACJA TECHNICZNA OPIS PORTÓW MONTA NAJCZCIźJ ZADAWANź PYTANIA

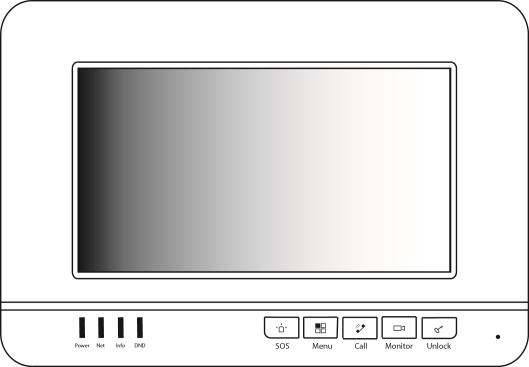

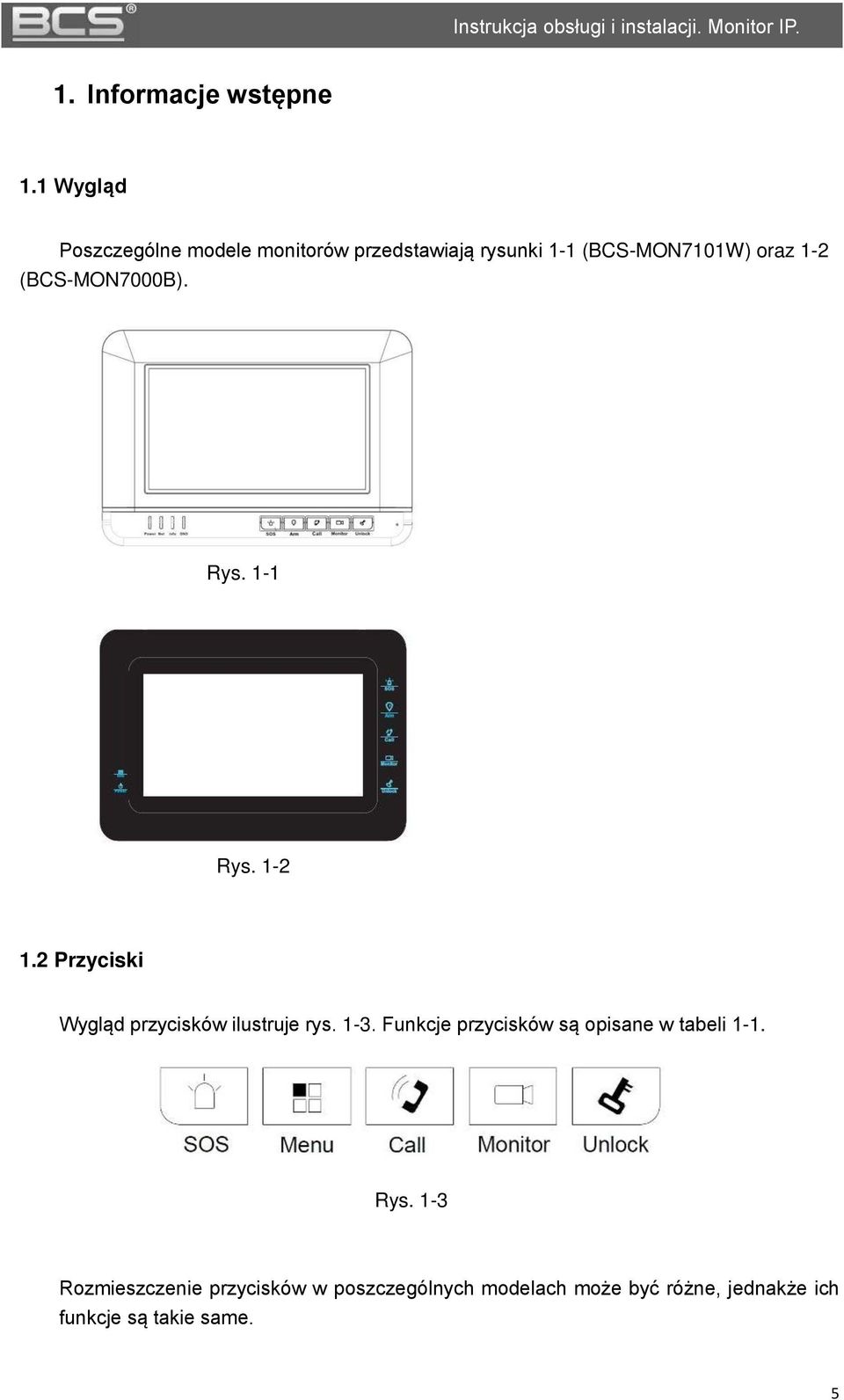

5 Instrukcja obsługi i instalacji. Monitor IP. 1. Informacje wstpne 1.1 Wygląd Poszczególne modele monitorów przedstawiaj rysunki 1-1 (BCS-MON7101W) oraz 1-2 (BCS-MON7000B). Rys. 1-1 Rys Przyciski Wygld przycisków ilustruje rys Żunkcje przycisków s opisane w tabeli 1-1. Rys. 1-3 Rozmieszczenie przycisków w poszczególnych modelach moe być róne, jednake ich funkcje s takie same. 5

6 Seria BCS-MON7XXX Lp. Nazwa Funkcja 1 SOS Wywołanie Portiera (funkcja w przygotowaniu, wymagane dodatkowe oprogramowanie PC) 2 Menu Powrót do głównego menu 3 Call Odebranie / zakończenie rozmowy 4 Monitor Podgld kamery w panelu zewntrzny 5 Unlock Nacinicie w trakcie wywołania, rozmowy lub podgldu kamery w panelu zewntrznym powoduje otwarcie drzwi Tabela Wskaniki Wskaniki monitora BCS-MON7101W ilustruje rys. 1-4, natomiast monitora BCS-MON7000B rys Znaczenie wskaników opisuje tabela 1-2. Rys. 1-4 Rys. 1-5 Lp. Nazwa Opis 1 Power Sygnalizuje podłczenie do zasilania 2 Net Sygnalizuje podłczenie magistrali (sieci LAN) 3 Info Informuje, e s nieodczytane wiadomoci, nieodebrane połczenia lub niepotwierdzone alarmy 4 DND Sygnalizuje, e tryb DND jest aktywny (tryb Nie przeszkadzać ) Tabela 1-2 6

7 Instrukcja obsługi i instalacji. Monitor IP. 2. Opis funkcji podstawowych 2.1 Ekran główny Na ekranie głównym mona wydzielić trzy strefy: 1. żórny pasek informacyjny - informacje o połczeniu z sieci, obecnoci głównego panelu zewntrznego, trybie ŹNŹ oraz inne informacje, zwizane ze statusem monitora. 2. Czć rodkowa - interfejs graficzny umoliwiajcy dostp do nastpujcych menu: PołączĘVideo, Alarm, Wiadomoci i Ustawienia oraz bieca data i godzina. 3. Dolny pasek informacyjny - przycisk aktywacji / dezaktywacji funkcji Alarm. 2.2 Połączenia & Video Odebranie rozmowy z panela zewntrznego Po naciniciu przycisku wywołania na panelu zewntrznym monitor wyemituje akustyczny sygnał wywołania, a na ekranie pojawi si obraz z kamery danego panela oraz graficzny interfejs rozmowy. Aby rozpoczć rozmow: naley nacisnć przycisk Call, lub przycisk Odbierz na graficznym interfejsie rozmowy. Aby zakończyć rozmow naley: ponownie nacisnć przycisk Call, lub przycisk Rozłcz na graficznym interfejsie rozmowy, rozmowa zakończy si automatycznie, gdy minie zaprogramowany czas przeznaczony na rozmow (patrzś Ustawienia>>Rozmowa>>Czas Rozmowy PAN) Połączenie z innym monitorem System umoliwia nawizanie połczenia pomidzy wszystkimi monitorami w obrbie tego samego budynku (dotyczy monitorów, na których ustawiono jako Panel żłówny ten sam panel zewntrzny). Sposób wywołania innego monitora zaley od tego, czy monitor, który chcemy wywołać jest załoony w innym mieszkaniu (posiada inny Numer Lokalu) czy te jest to monitor Dodatkowy, zainstalowany w naszym lokalu. 7

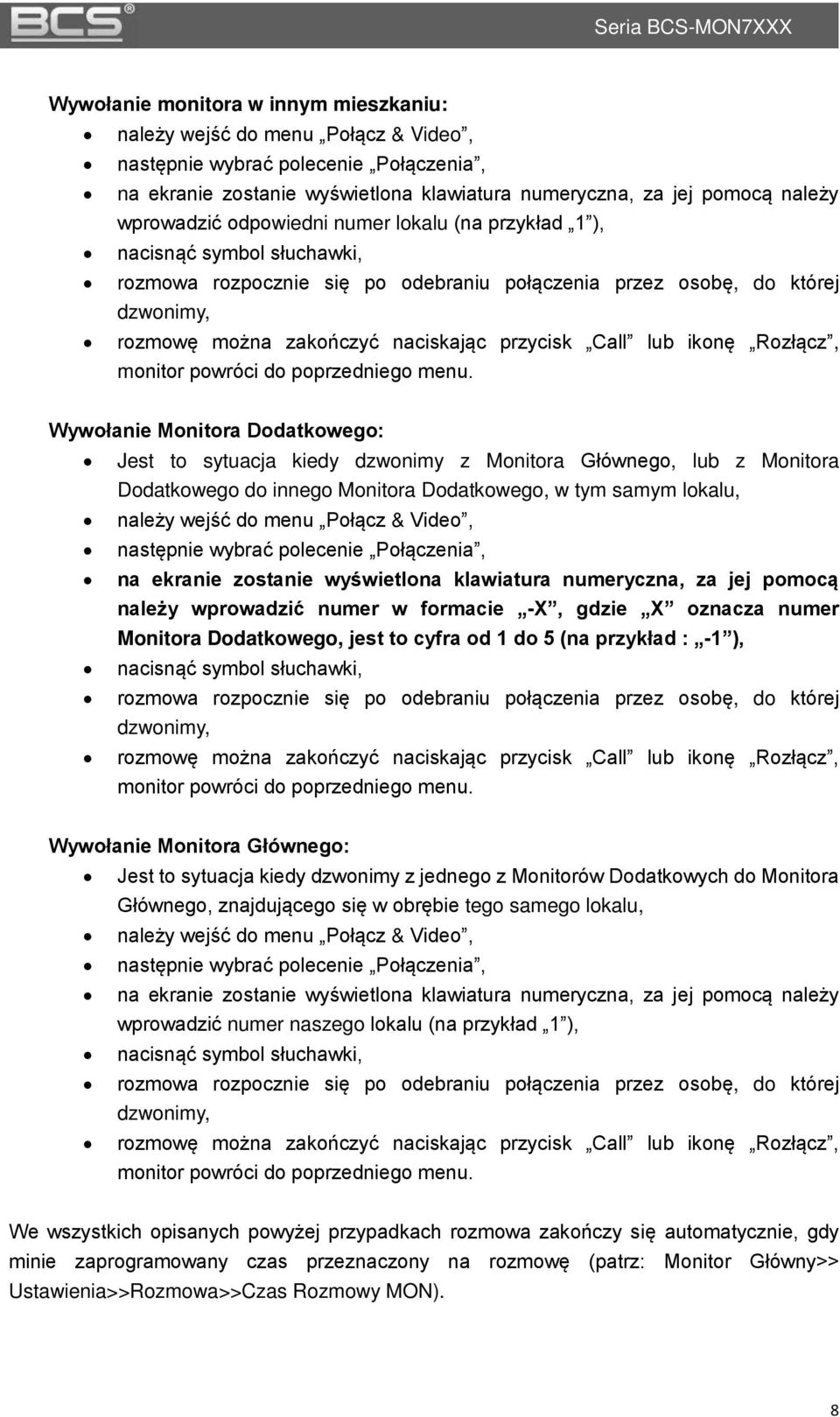

8 Seria BCS-MON7XXX Wywołanie monitora w innym mieszkaniu: naley wejć do menu Połcz & Video, nastpnie wybrać polecenie Połczenia, na ekranie zostanie wywietlona klawiatura numeryczna, za jej pomoc naley wprowadzić odpowiedni numer lokalu (na przykład 1 ), nacisnć symbol słuchawki, rozmowa rozpocznie si po odebraniu połczenia przez osob, do której dzwonimy, rozmow mona zakończyć naciskajc przycisk Call lub ikon Rozłcz, monitor powróci do poprzedniego menu. Wywołanie Monitora DodatkowegoŚ Jest to sytuacja kiedy dzwonimy z Monitora żłównego, lub z Monitora Dodatkowego do innego Monitora Dodatkowego, w tym samym lokalu, naley wejć do menu Połcz & Video, nastpnie wybrać polecenie Połczenia, na ekranie zostanie wywietlona klawiatura numeryczna, za jej pomocą naley wprowadzić numer w formacie -X, gdzie X oznacza numer Monitora Dodatkowego, jest to cyfra od 1 do 5 (na przykład Ś -1 ), nacisnć symbol słuchawki, rozmowa rozpocznie si po odebraniu połczenia przez osob, do której dzwonimy, rozmow mona zakończyć naciskajc przycisk Call lub ikon Rozłcz, monitor powróci do poprzedniego menu. Wywołanie Monitora żłównegoś Jest to sytuacja kiedy dzwonimy z jednego z Monitorów Źodatkowych do Monitora żłównego, znajdujcego si w obrbie tego samego lokalu, naley wejć do menu Połcz & Video, nastpnie wybrać polecenie Połczenia, na ekranie zostanie wywietlona klawiatura numeryczna, za jej pomoc naley wprowadzić numer naszego lokalu (na przykład 1 ), nacisnć symbol słuchawki, rozmowa rozpocznie si po odebraniu połczenia przez osob, do której dzwonimy, rozmow mona zakończyć naciskajc przycisk Call lub ikon Rozłcz, monitor powróci do poprzedniego menu. We wszystkich opisanych powyej przypadkach rozmowa zakończy si automatycznie, gdy minie zaprogramowany czas przeznaczony na rozmow (patrzś Monitor żłówny>> Ustawienia>>Rozmowa>>Czas Rozmowy MON). 8

9 Instrukcja obsługi i instalacji. Monitor IP Podgląd kamer paneli zewntrznych Aby wywietlić obraz z kamery panela zewntrznego naley: wcisnć przycisk Monitor na obudowie monitora, lub wybrać polecenie Podgld w menu Połcz & Video, w przypadku uycia menu Połcz & Video naley wybrać zakładk Panel Podrzdny a nastpnie wskazać panel, z którego chcemy wywołać obraz (domylnie Panel żłówny, nazwy paneli mona dowolnie definiować), po naciniciu przycisku Monitor lub wskazaniu panela na ekranie zostanie wywietlony obraz z kamery, oraz graficzny interfejs umoliwiajcy przełczenie kanału video (obsługa do 20 paneli zewntrznych), otwarcie drzwi, zrobienie zdjcia oraz nagranie video, aby zakończyć podgld nacinij przycisk Monitor lub przycisk Powrót, monitor powróci do poprzedniego menu Podgląd kamer CCTV IP BCS Aby wywietlić obraz z kamery CCTV IP naley: wejć do menu Połcz & Video, wybrać polecenie Podgld a nastpnie IPC, nastpnie wskazać kamer, z której obraz chcemy wywietlić, na ekranie pojawi si obraz oraz interfejs graficzny, umoliwiajcy przełczenie kanału video (obsługa do 32 kamer IP), aby zakończyć podgld nacinij przycisk Monitor lub przycisk Powrót, monitor powróci do poprzedniego menu Przeglądanie historii połączeń Monitor informuje o pojawieniu si nowych, nieodebranych połczeń za pomoc wskanika Info na obudowie urzdzenia, oraz za pomoc cyfry, oznaczajcej liczb nieodebranych połczeń, jaka pojawia si na ikonie Połcz Ę Video. Aby przejrzeć histori połczeń naley: wejć do menu Połcz & Video, nastpnie kliknć przycisk Historia, zawiera ona spis połczeń nieodebranych, przychodzcych i wychodzcych, oraz umoliwia nawizanie połczenia, zapis i usuwanie wpisów, jeli goć pozostawił dla lokatora wiadomoć audio-video, wówczas na licie połczeń nieodebranych, obok wpisu bdzie znajdowała si ikonka kamery, po jej naciniciu na ekranie zostanie odtworzone nagranie audio-video. 9

10 Seria BCS-MON7XXX Wykonanie zdjcia z kamery panela zewntrznego Aby wykonać zdjcie: gdy na ekranie zostanie wywietlony obraz z kamery panela zewntrznego (podczas rozmowy lub podgldu), nacinij przycisk Zdjcie, przechwycone zdjcia znajduj si w menu: Wiadomoci>>Żilmy i Zdjcia>>Zdjcia Wykonanie nagrania video z kamery panela zewntrznego Aby rozpoczć nagrywanieś gdy na ekranie zostanie wywietlony obraz z kamery panela zewntrznego (podczas rozmowy lub podgldu), nacinij przycisk Nagraj, aby zatrzymać nagrywanie nacinij t ikon ponownie lub zaczekaj na koniec nagrania przechwycone nagrania znajduj si w menuś Wiadomoci>>Żilmy i Zdjcia>>Żilmy Dodanie nowego wpisu do listy kontaktów Aby dodać nowy wpisś otwórz menu Połcz & Video>>Połczenia>>Kontakty (ikona ksiki telefonicznej), na ekranie wywietli si interfejs umoliwiajcy dodawanie, edytowanie i usuwanie wpisów, kliknij puste pole lub nacinij przycisk Źodaj, wypełnij odpowiednie pola, nastpnie kliknij Zapisz, nowy kontakt pojawi si na licie. Moliwe jest równie zapisywanie nowych kontaktów z historii połczeń. W tym celu: wejd do menu Połcz & Video>>Historia, na licie połczeń znajd numer, który chcesz zapisać i kliknij polecenie Zapisz, zostanie otwarte okno zawierajce informacje o uytkowniku, wypełnij odpowiednie pola, nastpnie kliknij Zapisz, nowy kontakt pojawi si na licie. 10

11 Instrukcja obsługi i instalacji. Monitor IP. 2.3 Funkcja Alarm Aktywacja funkcji Alarm Aby włczyć funkcj AlarmŚ nacinij przycisk Włcz, znajdujcy si w prawym dolnym naroniku ekranu głównego, nastpnie wybierz jeden sporód czterech dostpnych trybów pracy (Wyjcie, W Źomu, Noc, Własny), podaj hasło aktywacji (fabrycznie ), alarm zostanie aktywowany po zakończeniu odliczania czasu na wyjcie w przypadku alarmu opónionego lub od razu w przypadku alarmu natychmiastowego Dezaktywacja funkcji Alarm Aby wyłczyć funkcje Alarm: nacinij przycisk Wyłcz, znajdujcy si w prawym dolnym naroniku ekranu głównego, nastpnie podaj hasło dezaktywacji (fabrycznie ), czuwanie systemu zostanie wyłczone Przeglądanie historii zdarzeń alarmowychś Aby otworzyć histori: Otwórz menu Alarm>>Historia, Na ekranie zostanie wywietlona lista, zawierajca informacje o czasie zajcia zdarzenia, numerze strefy oraz typu czujnika, Aby usunć wybrane zdarzenia nacinij przycisk Usuń, Aby usunć wszystkie zdarzenia nacinij przycisk Usuń wsz.. 11

12 Seria BCS-MON7XXX 2.4 Wiadomoci Odtwarzanie nowej wiadomoci audio-video Obecnoć nowej wiadomoci audio-video, nagranej przez goci za pomoc panela zewntrznego jest sygnalizowana na licie połczeń nieodebranych w menu Połcz Ę Video poprzez ikon kamery, znajdujc si obok wpisu dotyczcego nieodebranego połczenia. Aby odtworzyć wiadomoć: nacinij ikon kamery, wiadomoć zostanie automatycznie otwarta, po zakończeniu odtwarzania nacinij przycisk Menu lub ikon Powrót Zarządzanie listą wiadomoci audio-video Aby otworzyć list wiadomoci audio-video: otwórz menu Wiadomoci>>Wiad. od żoci, na ekranie pojawi si lista zapisanych wiadomoci, aby obejrzeć wybran wiadomoć nacinij przycisk Podgld, aby usunć wybrane lub wszystkie wiadomoci nacinij odpowiednio przycisk Usuń lub Usuń wsz Przeglądanie zdjć przechwyconych z kamer paneli zewntrznych Aby otworzyć list zapisanych zdjćś otwórz menu Wiadomoci>>Żilmy i Zdjcia>>Zdjcia, na ekranie pojawi si lista zapisanych zdjć, aby obejrzeć wybrane zdjcie nacinij przycisk Podgld, aby usunć wybrane lub wszystkie zdjcia nacinij odpowiednio przycisk Usuń lub Usuń wsz Odtwarzanie zapisanych nagrań video z kamer paneli zewntrznych Aby otworzyć list nagrań videoś otwórz menu Wiadomoci>>Żilmy i Zdjcia>>Żilmy, na ekranie pojawi si lista zapisanych nagrań video, aby obejrzeć wybrane nagranie nacinij przycisk Podgld, aby usunć wybrane lub wszystkie nagrania nacinij odpowiednio przycisk Usuń lub Usuń wsz. 12

13 Instrukcja obsługi i instalacji. Monitor IP. 2.5 Ustawienia Uytkownika Ustawienia głonoci oraz melodii dzwonka Otwórz menu Ustawienia>>Ustawienia Uytkownika>>Dzwonki, na ekranie pojawi si okno umoliwiajce zdefiniowanie nastpujcych parametrówś Wywołanie wybór melodii sygnału wywołania, żł. Dzwonka głonoć sygnału wywołania, Alarm wybór melodii sygnału alarmowego, żł. Alarmu głonoć sygnału alarmowego, żłonoć głonoć rozmowy Ustawienia czasu rozmowy / wywołania / podglądu Otwórz menu Ustawienia>>Ustawienia Uytkownika>>Rozmowa, na ekranie pojawi si okno umoliwiajce zdefiniowanie nastpujcych parametrówś Czas Dzwonienia PAN - gdy dzwoni panel zewntrzny ( sekund); Czas Dzwonienia MON - gdy dzwoni inny monitor ( sekund); Czas Rozmowy PAN - z panelem zewntrznym ( sekund); Czas Rozmowy MON - z innym monitorem (5-60 minut) Czas Podglądu kamery panela zewntrznego lub IPC ( sekund); Czas Nagrania - kamery panela zewntrznego ( sekund); Czas Wiadomoci PAN długoć wiadomoci audio-video, nagrywanej za pomoc panela zewntrznego w przypadku nieodebrania rozmowy przez lokatora (0-90 sekund) Zmiana hasła uytkownika, aktywacji / dezaktywacji alarmu Otwórz menu Ustawienia>>Ustawienia Uytkownika>>Hasła, na ekranie pojawi si okno umoliwiajce zdefiniowanie nastpujcych parametrówś Uytkownik zmiana hasła Uytkownika, Hasło Akt.Dez. zmiana hasła aktywacji / dezaktywacji funkcji Alarm, Antynapad funkcja nieaktywna, dla przyszłych zastosowań Ustawienia ekranu Otwórz menu Ustawienia>>Ustawienia Uytkownika>>Ekran, na ekranie pojawi si okno umoliwiajce zdefiniowanie nastpujcych parametrówś 13

14 Seria BCS-MON7XXX Jasnoć ustawienie jasnoci ekranu, Uruchom wygaszacz po ustawienie czasu aktywacji wygaszacza ekranu Aktywacja trybu DND (nie przeszkadzać) Po aktywacji trybu DND wywołanie monitora przez zdefiniowany czas bdzie niemoliwe. Informacja o próbie połczenia zostanie jednak umieszczona na licie połczeń nieodebranych moitora. Aby aktywować funkcjś otwórz menu Ustawienia>>Ustawienia Uytkownika>>DND, nastpnie wybierz z rozwijalnej listy czas, przez jaki funkcja ma działać i potwierd naciskajc OK, w górnym pasku ekranu głównego monitora pojawi si ikona informujca o aktywnym trybie DND Zdefiniowanie kamer IP Żunkcja umoliwia zdefiniowanie do 8 kamer CCTV IP BCS. W tym celu: otwórz menu Ustawienia>>Ustawienia Uytkownika>>Kamery IP, wprowad Nazw, Adres IP, Uytkownika oraz Hasło, domylna nazwa uytkownika oraz hasło admin, kliknij Zapisz aby zachować ustawienia Funkcja Czyszczenie Żunkcja umoliwia czasowe zablokowanie ekranu, aby umoliwić czyszczenie ekranu dotykowego. źkran bdzie zablokowany przez 45 s. lub do czasu nacinicia przycisk Unlock. Aby uruchomić funkcj otwórz menu Ustawienia>>Ustawienia Uytkownika, a nastpnie nacinij przycisk Czyszczenie Przywrócenie domylnych ustawień uytkownika Żunkcja umoliwia przywrócenie ustawień domylnych dla Ustawień Uytkownika. Aby uruchomić funkcj: otwórz menu Ustawienia>>Ustawienia Uytkownika, nastpnie nacinij przycisk Źomylne, wprowad Hasło Uytkownika i nacinij OK aby potwierdzić (domylnie ), na ekranie pojawi si ekran potwierdzenia, nacinij ponownie OK aby zatwierdzić operacj. 14

15 Instrukcja obsługi i instalacji. Monitor IP Sprawdzenie pojemnoci karty pamici Funkcja umoliwia sprawdzenie wolnego miejsca na karcie pamici oraz wykonanie formatowania karty. Aby uruchomić funkcj: otwórz menu Ustawienia>>Ustawienia Uytkownika, nastpnie nacinij przycisk Karta SŹ, wprowad Hasło Uytkownika i nacinij OK aby potwierdzić (domylnie ), na ekranie pojawi si informacja o iloci wolnego miejsca na karcie, jej całkowitej pojemnoci oraz przycisk Żormat, aby przeprowadzić formatowanie karty nacinij przycisk Żormat, nacinij przycisk OK aby zatwierdzić operacj Aktywacja / dezaktywacja sygnalizacji dotyku ekranu Aktywacja funkcji (domylnie wyłczona) sprawia, i monitor emituje akustyczny sygnał potwierdzenia przy kadym dotkniciu ekranu. Aby uruchomić t funkcj: otwórz menu Ustawienia>>Ustawienia Uytkownika, nastpnie nacinij przycisk Sygn. Źotyk, znajdujcy si na dole ekranu Aktywacja / dezaktywacja funkcji Zrób Zdjcie Aktywacja funkcji (domylnie wyłczona) sprawia, i monitor automatycznie zapisuje na karcie pamici zdjcie osoby dzwonicej przy kadym wywołaniu z panela zewntrznego. Aby uruchomić t funkcjś otwórz menu Ustawienia>>Ustawienia Uytkownika, nastpnie nacinij przycisk Zrób Zdjcie, znajdujcy si na dole ekranu. 15

16 Seria BCS-MON7XXX 3. Programowanie 3.1 Wprowadzenie Systemy jednonumerowe, przeznaczone dla budownictwa jednorodzinnego, składajce si z panela zewntrznego z jednym przyciskiem wywołania oraz monitora działaj na zasadzie PlugĘPlay. Znaczy to, e system jest fabrycznie skonfigurowany i zacznie działać po podłczeniu bez koniecznoci definiowania adnych parametrów pocztkowych. Po stronie uytkownika pozostaj natomiast do ustawienia parametry rozmowy, głonoci, daty i czasu oraz pracy przekanika. W sytuacji, gdy uytkownik chce uyć własnych ustawień, lub w systemie bdzie pracować kilka paneli zewntrznych i/lub kilka monitorów konieczna jest zmiana: parametrów monitora - lokalnie z poziomu urzdzenia przy pomocy ekranu dotykowego (menu Ustawienia>>Ustawienia Systemu), zmiana parametrów panela zewntrznego - za pomoc komputera i usługi Web Service. 3.2 Wejcie w Ustawienia Systemu Menu Ustawienia Systemu słuy do konfiguracji lokalnych parametrów monitora, ustawień sieciowych, danych dotyczcych wejć (paneli zewntrznych) w systemie oraz umoliwia zdefiniowanie kamer IP i przywrócenie wszystkich ustawień domylnych monitora. Aby wejć do ustawień systemuś kliknij ikon Ustawienia na ekranie głównym, kliknij polecenie Ustawienia Systemu, nastpnie wprowad hasło instalatora , potwierd naciskajc przycisk OK. 3.3 Przypisanie Numeru Lokalu Numer Lokalu jest to kod monitora, przy pomocy którego bdzie on wywoływany z panela zewntrznego. W systemach wielorodzinnych Numer Lokalu jest tosamy z administracyjnym numerem mieszkania. Źla systemów jednorodzinnych z panelem jednonumerowym nie ma potrzeby zmiany tego parametru. Zalecane jest pozostawienie ustawień fabrycznych (Numer Lokalu jest ustawiony jako 9901). Aby zmienić Numer Lokalu przypisany do monitora: 16

17 Instrukcja obsługi i instalacji. Monitor IP. otwórz menu Ustawienia>>Ustawienia Systemu>>Ustawienia Monitora, kliknij na pole Nr. Lokalu i wprowad nowy numer, kliknij OK aby zapisać zmiany. 3.4 Przypisanie adresu IP Żabrycznie kademu monitorowi jest nadany adres W przypadku systemów jednorodzinnych, gdzie w lokalu bdzie zainstalowany tylko jeden monitor nie ma potrzeby zmiany ustawień sieciowych. Natomiast gdy w systemie bdzie pracować wiksza liczba monitorów, lub uytkownik chce uyć własnych ustawień, konieczna jest zmiana adresu IP, tak aby kade urzdzenie (w tym panele zewntrzne) miało swój własny, unikalny adres IP. Aby zmienić ustawienia sieciowe monitora: otwórz menu Ustawienia>>Ustawienia Systemu>>Ustawienia Sieciowe, na ekranie otworzy si okno konfiguracji ustawień sieciowych urzdzenia, wprowad nowy adres IP, oraz mask podsieci i bram domyln, nacinij przycisk OK aby zapisać zmiany. 17

18 Seria BCS-MON7XXX 3.5 Konfiguracja Wejć (paneli zewntrznych) Fabrycznie monitor ma ju zdefiniowany jeden panel zewntrzny (Panel żłówny) o adresie IP W przypadku systemów jednorodzinnych, gdzie w systemie bdzie pracować tylko jeden panel jednonumerowy nie ma potrzeby zmiany ustawień wejć. Natomiast gdy w systemie bdzie pracować wiksza liczba paneli zewntrznych (wejć) lub uytkownik chce uyć własnych ustawień konieczna jest zmiana parametrów wejć. Aby zmienić parametry wejćś otwórz menu Ustawienia>>Ustawienia Systemu>>Wejcia, w polu Adres IP wprowad odpowiedni adres IP panela zewntrznego, aby zapisać zmiany nacinij przycisk OK, aby przejć do kolejnej zakładki nacinij przycisk strzałki, jeli w systemie bdzie pracować wicej paneli zewntrznych, to ich dane naley wprowadzić na kolejnych zakładkach, wprowad nazw i adres IP kolejnego wejcia oraz przesuń suwak Status Uycia na pozycj WŁ, nacinij OK aby zapisać zmiany. 18

19 Instrukcja obsługi i instalacji. Monitor IP. 3.6 Konfiguracja kamer IP BCS System umoliwia przy uyciu monitora podgld do 32 kamer IP BCS (lista kamer kompatybilnych znajduje si na stronie Źla ułatwienia programowania moliwe jest zdefiniowanie do 8 kamer z poziomu Ustawień Uytkownika, bez koniecznoci logowania do Ustawień systemu, dalsze 24 kamery naley wprowadzić w menu Ustawienia>>Ustawienia Systemu>>Kamery IP. Aby dodać do systemu kamer IP naleyś kliknć ikon Ustawienia na ekranie głównym monitora, nastpnie nacisnć przycisk Kamery IP, na ekranie pojawi si okno umoliwiajce zdefiniowanie 8 kamer IP, podaj nazw oraz adres IP kamery, fabrycznie uytkownik i hasło s ju wprowadzone (admin / admin), nacinij przycisk Zapisz by zachować zmiany. 19

20 Seria BCS-MON7XXX Jeli chcemy podłczyć do systemu wicej ni 8 kamer IP, dane kolejnych kamer naley wprowadzić w menu Ustawienia Systemu. W tym celu: zaloguj si do Ustawień Systemu (procedura opisana w punkcie 3.2), nastpnie wybierz zakładk Kamery IP, umoliwia ona dodanie do systemu kolejnych 24 kamer, wprowad nazw i adres IP, fabrycznie uytkownik i hasło s ju wprowadzone (admin / admin), nacinij przycisk Zapisz by zachować zmiany. Uwaga: Aby na monitorze wywietlać obraz z kamer IP kamera musi znajdować si na licie kamer kompatybilnych BCS. Źodatkowo naley odpowiednio skonfigurować ustawienia kamery za pomoc usługi Web Service wbudowanej w kamery. W tym celu: za porednictwem przegldarki internetowej zaloguj si do usługi Web Service wpisujc w pole adresu adres IP kamery, nastpnie zaloguj si do aplikacji, otwórz menu Ustawienia>>Kamera>>Wideo, nastpnie aktywuj Strumień źxtra oraz ustaw rozdzielczoć tego strumienia video na Ź1. 20

21 Instrukcja obsługi i instalacji. Monitor IP. 3.7 Konfiguracja Monitorów Dodatkowych Informacje ogólne W systemach jednorodzinnych moliwe jest zainstalowanie do 6 monitorów w obrbie tego samego lokalu. Jeli w danym mieszkaniu ma pracować wicej ni jeden monitor, jeden z nich naley ustawić jako monitor żłówny, natomiast pozostałe jako monitory Dodatkowe. Kady monitor jest fabrycznie ustawiony jako żłówny i nie ma potrzeby dodatkowej konfiguracji jego parametrów Żunkcjonalnoć Monitora Dodatkowego Monitor Źodatkowy bdzie miał t sam funkcjonalnoć co Monitor żłówny, z t rónic, e wiadomoci audio-video nagrywane przez goci na panelu zewntrznym bd zapisywane jedynie na Monitorze żłównym, oraz parametry takie jakś parametry rozmowy, dane wejć (paneli zewntrznych), hasła, tryb ŹNŹ (nie przeszkadzać), bd konfigurowane tylko na Monitorze Głównym, a Monitor Dodatkowy pobierze te ustawienia automatycznie. Jedyny parametr jaki musi zostać ustawiony na Monitorze Dodatkowym to Numer Lokalu oraz Adres IP. Żunkcjonalnoć dodatkowaś po odebraniu rozmowy na dowolnym odbiorniku, niezalenie od tego czy jest to Monitor żłówny czy Źodatkowy pozostałe monitory przejd w stan czuwania, pomidzy wszystkimi monitorami w obrbie tego samego lokalu bdzie moliwa łcznoć interkomowa Ustawienie adresu IP Adres IP Monitora Źodatkowego musi zostać zmieniony, aby uniknć konfliktu w adresie IP z pozostałymi urzdzeniami w systemie (monitory oraz panele zewntrzne). W tym celu: Wejd do Ustawień Systemu (patrz: punkt 3.2), nastpnie kliknij zakładk Ustawienia Sieciowe, zmień fabryczny adres IP na inny, 21

22 Seria BCS-MON7XXX ustaw mask podsieci i bram domyln tak sam jak na Monitorze żłównym nacinij OK aby zapisać zmiany Ustawienie Numeru Lokalu W Monitorze Dodatkowym konieczna jest zmiana Numeru Lokalu oraz wskazanie adresu IP Monitora żłównego. W tym celu: Wejd do Ustawień Systemu (patrzś punkt 3.2), wybierz zakładk Ustawienia Monitora, kliknij przycisk żłówny, zmieni si on na Źodatkowy, podaj Numer Lokalu w formacie X-Y, gdzie X oznacza Numer Lokalu ustawiony 22

23 Instrukcja obsługi i instalacji. Monitor IP. w Monitorze żłównym (fabrycznie jest to numer 9901 i nie ma potrzeby zmiany tego numeru, jeli jest to system jednorodzinny) a Y oznacza numer Monitora Źodatkowego (musi to być cyfra z przedziału 1-5, poniewa w jednym lokalu moe być 1 Monitor żłówny oraz do 5 Dodatkowych), nastpnie wska adres IP Monitora żłównego i potwierd naciskajc OK, 3.8 Kalibracja ekranu Ekran monitora jest skalibrowany fabrycznie, jednake jeli nie działaj ikony na ekranie konieczne moe być przeprowadzenie ponownej kalibracji. W tym celu nacinij przycisk Unlock + Menu a nastpnie klikaj na ikon, pojawiajc si na ekranie. Po wykonaniu wszystkich kroków proces kalibracji zostanie zakończony. 3.9 Programowanie funkcji Alarm Informacje wstpne Monitor posiada wbudowan funkcj alarmow. Umoliwia ona podłczenie pod monitor do 8 czujników. Po aktywacji czujnika monitor emituje akustyczny sygnał alarmowy, a informacje o alarmie s zapisywane w historii zdarzeń w menu Alarm. Źodatkowo informacja o zaistniałym zdarzeniu jest przesyłana do portiera (funkcja w przygotowaniu). Funkcja ta jest wykorzystywana w rozbudowanych systemach wraz z Centrum Zarzdzania Systemem (funkcja w przygotowaniu), jako funkcja dodatkowa, zwikszajca bezpieczeństwo (zalanie, poar, wyciek gazu, podłczenie wyjcia z centrali alarmowej), czy 23

24 Seria BCS-MON7XXX te dodatkowa forma powiadamiania ochrony lub portiera o zaistniałym zdarzeniu. W przypadku mniejszych systemów (systemy jednonumerowe), funkcj t mona wykorzystać na przykład jako sygnalizacja obecnoci w danej strefie. Uwaga Urządzenie umoliwia realizacj funkcji sygnalizacji obecnoci osób na danym obszarze, ale nie moe być porównane do alarmowego urządzenia przeciwwłamaniowego. Producent nie bdzie odpowiedzialny w przypadku wtargnić lub włamań Ustawienia Stref (czujników) Aby wejć w ustawienia strefś otwórz menu Alarm>>Status Strefy, nacinij przycisk Ustawienia, nastpnie podaj hasło (fabrycznieś ), na ekranie zostanie otwarte okno umoliwiajce zmianś typu strefy, sposobu podłczeniu czujnika, rodzaju alarmu, czasu wejcia i wyjcia. Pierwsze trzy strefy s fabrycznie ustawione jakoś strefa 1 przycisk panika, strefa 2 czujnik gazu, strefa 3 czujnik dymu. W przypadku tych stref uytkownik moe jedynie wskazać typ podłczenia (NO/NC), nie jest moliwa modyfikacja innych parametrów. Pozostałe 5 stref mona definiować dowolnie. Uytkownik moe dan stref dezaktywować jeli nie jest ona uywana naciskajc przycisk Wyłcz. Aby wejć w ustawienia stref naley nacisnć przycisk Ustawienia a nastpnie podać hasło (fabrycznie: ). Zostanie otwarty interfejs umoliwiajcy zmianś typu strefy, sposobu podłczeniu czujnika, rodzaju alarmu, czasu wejcia i wyjcia. 24

25 Instrukcja obsługi i instalacji. Monitor IP Ustawienia Trybów Pracy Moliwe jest dowolne powizanie Trybów Pracy funkcji Alarm z odpowiednimi Strefami (czujnikami). W tym celu: otwórz menu Alarm>>Ustawienia Trybów, podaj Hasło Uytkownika (domylnie ), na ekranie wywietli si okno umoliwiajce konfiguracj Trybów Pracy: Wyjcie, W Źomu, Noc oraz Własny, wciskajc przycisk WŁ / WYŁ odpowiedniej Strefy, decydujemy czy ma ona zostać przypisana do danego Trybu Pracy czy nie. Fabrycznie Tryby s zdefiniowane w nastpujcy sposóbś Tryb Wyjcie: strefy 1-8 włczoneś Tryb W Domu: strefy 1-3 włczone, pozostałe wyłczoneś Tryb Noc: strefy 1-5 włczone, pozostałe wyłczoneś Tryb WłasnyŚ wszystkie strefy wyłczone. 25

26 Seria BCS-MON7XXX 4. Specyfikacja techniczna Model BCS-MON7101W, BCS-MON7000B System Procesor / OS Wbudowany / LINUX Video Kompresja video H.264 Rozdzielczoć 800x480 Audio Wejcie / wyjcie Wbudowany mikrofon / wbudowany głonik Rozmowa / tryb pracy Dwukierunkowa / głonomówicy Regulacja audio Płynna regulacja głonoci rozmowy oraz sygnału wywołania Ekran Parametry Kolorowy ekran 7 LCD TFT Źotykowy pojemnociowy (BCS-MON7000B) lub rezystancyjny Rodzaj ekranu (BCS-MON7101W) Uytkowe Za pomoc graficznego interfejsu oraz mechanicznych Obsługa (BCS-MON7101W) lub sensorycznych (BCS-MON7000B) przycisków szybkiego wyboru: SOS, menu, call, monitor, unlock. Maksymalnie 6 monitorów w tym samym lokalu (dotyczy Rozbudowa budownictwa jednorodzinnego) Wejcia Obsługa do 20 wejć (paneli zewntrznych) Podgld z kamer IP Tak, moliwe jest zdefiniowanie do 32 kamer IP BCS LINE Wbudowany spis lokatorów i lista połczeń, zapis zdjć i nagrań video z kamer paneli zewntrznych, zapis nagrań audio-video pozostawianych przez goci na panelu zewntrznym, interkom Funkcje dodatkowe pomidzy wszystkim monitorami w tym samym budynku, auto zapis zdjć osób dzwonicych, funkcja DND, funkcja Czyszczenie, regulacja czasu rozmowy/wywołania/podgldu/nagrania AV Alarm Wejcia Obsługa 8 czujników NO/NC Sieć Ethernet / protokół 10M/100 Mbps auto / TCP/IP Ogólne Zasilanie / pobór Lokalne 10-15VDC lub PoE (wymagany switch BCS-SP06 oraz prdu zasilacz BCS-ZA2425) / czuwanie 1.5W ; praca 7W rodowisko pracy Temperatura -10 C ~ +60 C, wilgotnoć 10~90% RH Wymiary x x 25.8 mm (Szer x Wys x żł) Waga 0,8 kg Monta Natynkowy 26

27 Instrukcja obsługi i instalacji. Monitor IP. 5. Opis portów Porty videomonitora ilustruje rys Rozmieszczenie interfejsów moe si nieznacznie rónić, zalenie od modelu, jednake funkcjonalnoć jest taka sama (patrz: tabela 4-1). Rys. 4-1 Lp. Nazwa Opis 1 Interfejs alarmowy Do podłczenia czujników (maks. 8). 2 Port RS-485 Źla przyszłych zastosowań. 3 Port Ethernet Wejcie magistrali (sieci LAN). 4 Wejcie zasilania Podłczenie zasilania 12VDC. Uywane w przypadku lokalnego zasilania monitora (bez switcha PoE). 5 Złcze telefoniczne Źo podłczenia przystawki ze słuchawk (dla przyszłych zastosowań w przypadku wybranych modeli). Tabela

28 Seria BCS-MON7XXX 6. Monta Rys. 5-1 Urzdzenie jest przeznaczone do instalacji wraz z dedykowan obudow podtynkow, która ułatwia instalacj monitora. Opcjonalnie mona wykorzystać standardow puszk instalacyjn fi 60mm. Kroki instalacji: 1. osad puszk instalacyjn wraz z doprowadzonymi przewodami na wskazanej wysokoci, 2. przymocuj podstaw monitora do obudowy podtynkowej za pomoc dostarczonych z urzdzeniem rub, w przypadku uycia standardowej puszki instalacyjnej 60mm konieczny jest monta podstawy monitora bezporednio do ciany za pomoc dostarczonych wkrtów oraz kołków rozporowych, 3. podłcz przewody do urzdzenia, 4. zamocuj monitor do podstawy. 28

29 Instrukcja obsługi i instalacji. Monitor IP. 7. Najczciej zadawane pytania P:Ekran monitora nie działa a wskanik Power nie wieci si. O:Sprawd podłczenie przewodu zasilajcego monitor. P: Po zainstalowaniu i podłczeniu systemu nie mona dzwonić lub wywołać obrazu z kamery panela zewntrznego. O : Sprawd podłczenie przewodu sieciowego do monitora oraz panela zewntrznego. W przypadku zmiany ustawień fabrycznych, sprawd czy w ustawieniach monitora wprowadzony jest właciwy adres IP panela zewntrznego. Sprawd za pomoc usługi Web Service czy w ustawieniach panela zewntrznego (zakładka Lista monitorów) wprowadzony Numer Lokalu (adres monitora) jest taki sam jak Numer Lokalu ustawiony na monitorze. P: Nie mona wywołać obrazu z kamery IP BCS. O: Sprawd czy wprowadzone w monitorze ustawienia kamery IP s prawidłowe. Sprawd za pomoc aplikacji Web Service czy kamera ma aktywowany Strumień Extra, oraz czy rozdzielczoć tego strumienia jest ustawiona na Ź1. Sprawd czy kamera znajduje si na licie kamer kompatybilnych ( P: Przy próbie wywołania z panela zewntrznego monitor nie dzwoni? O:Sprawd czy tryb ŹNŹ na monitorze (nie przeszkadzać) nie jest włczony. Sprawd czy monitor nie jest odłczony od instalacji. Sprawd czy monitor ma podłczone zasilanie. P: Mam inny problem z urzdzeniem, co zrobić? O: Skontaktuj si ze swoim dystrybutorem. 29
