PROJEKT ZIELENI ZADRZEWIENIA I MAŁEJ ARCHITEKTURY

Transkrypt

1 CIECHANÓW, ul. Batalionów Chłopskich 17a, tel./fax (48) NIP: , REGON: , PROJEKT ZIELENI ZADRZEWIENIA I MAŁEJ ARCHITEKTURY BUDOWA SALI SPORTOWEJ WRAZ Z ZAPLECZEM SPORTOWYM ORAZ PRZEBUDOWĄ ŁĄCZNIKA PRZY GIMNZJUM NR 2 W PŁOŃSKU Inwestor: Gmina Miasto Płońsk, Płońsk Adres budowy: Płońsk, ul. Wolności 4 działka nr ewid. 751,752 Jednostka projektowa: Biuro Projektów INWEST-P Ciechanów ul. Bat. Chłopskich 17a Autorzy opracowania: Branża budowlana: - mgr inż. Marian Pawłowski -inż. Marlena Domańska Ciechanów, styczeń 2014 r. 1

2 Zawartość opracowania 1. Opis techniczny do projektu zieleni, zadrzewienia i małej architektury str Część rysunkowa Projekt zagospodarowania terenu 1:500 str. 7 Projekt zieleni, zadrzewienia i małej architektury 1:500 str. 8 2

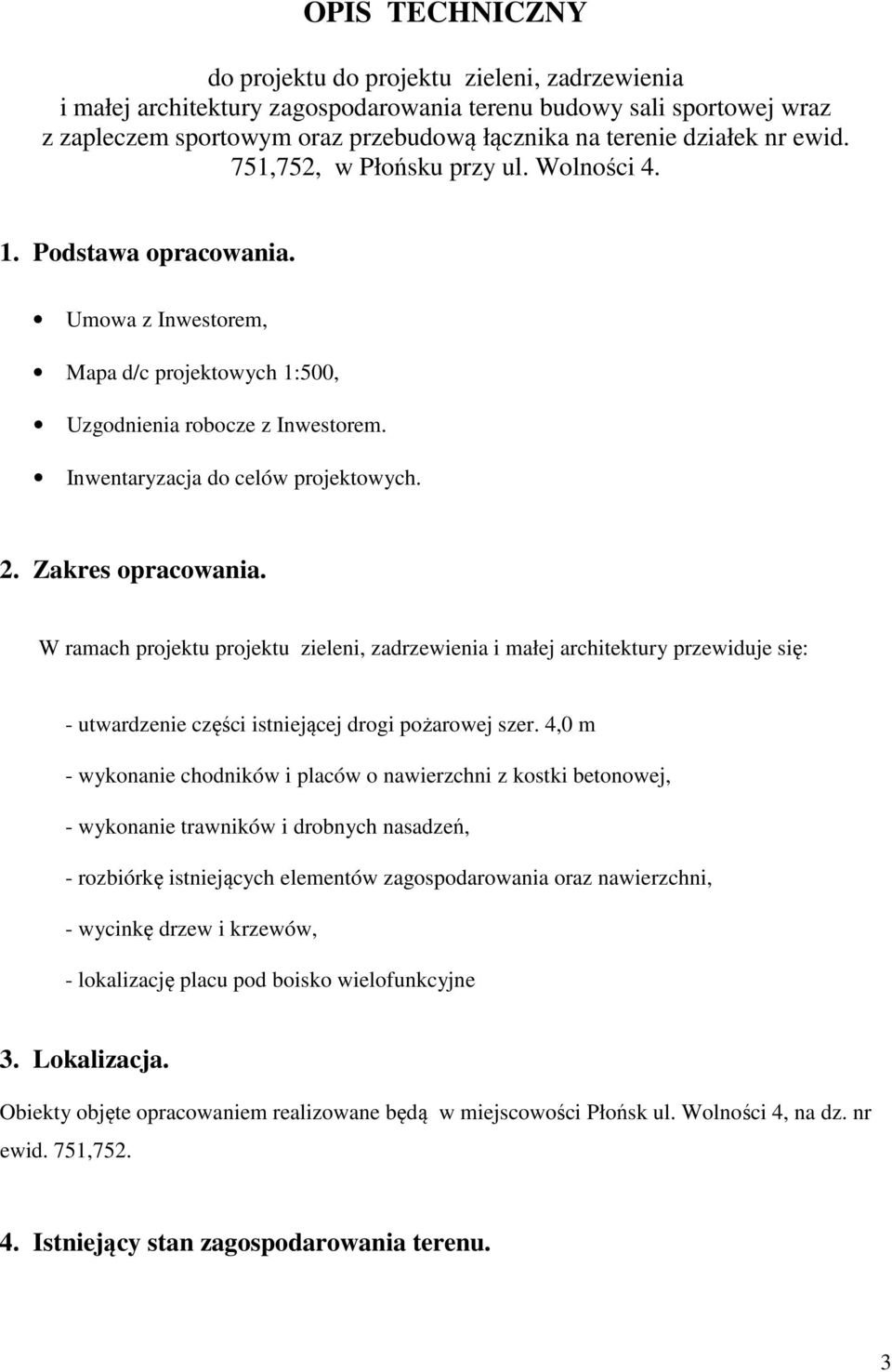

3 OPIS TECHNICZNY do projektu do projektu zieleni, zadrzewienia i małej architektury zagospodarowania terenu budowy sali sportowej wraz z zapleczem sportowym oraz przebudową łącznika na terenie działek nr ewid. 751,752, w Płońsku przy ul. Wolności Podstawa opracowania. Umowa z Inwestorem, Mapa d/c projektowych 1:500, Uzgodnienia robocze z Inwestorem. Inwentaryzacja do celów projektowych. 2. Zakres opracowania. W ramach projektu projektu zieleni, zadrzewienia i małej architektury przewiduje się: - utwardzenie części istniejącej drogi pożarowej szer. 4,0 m - wykonanie chodników i placów o nawierzchni z kostki betonowej, - wykonanie trawników i drobnych nasadzeń, - rozbiórkę istniejących elementów zagospodarowania oraz nawierzchni, - wycinkę drzew i krzewów, - lokalizację placu pod boisko wielofunkcyjne 3. Lokalizacja. Obiekty objęte opracowaniem realizowane będą w miejscowości Płońsk ul. Wolności 4, na dz. nr ewid. 751, Istniejący stan zagospodarowania terenu. 3

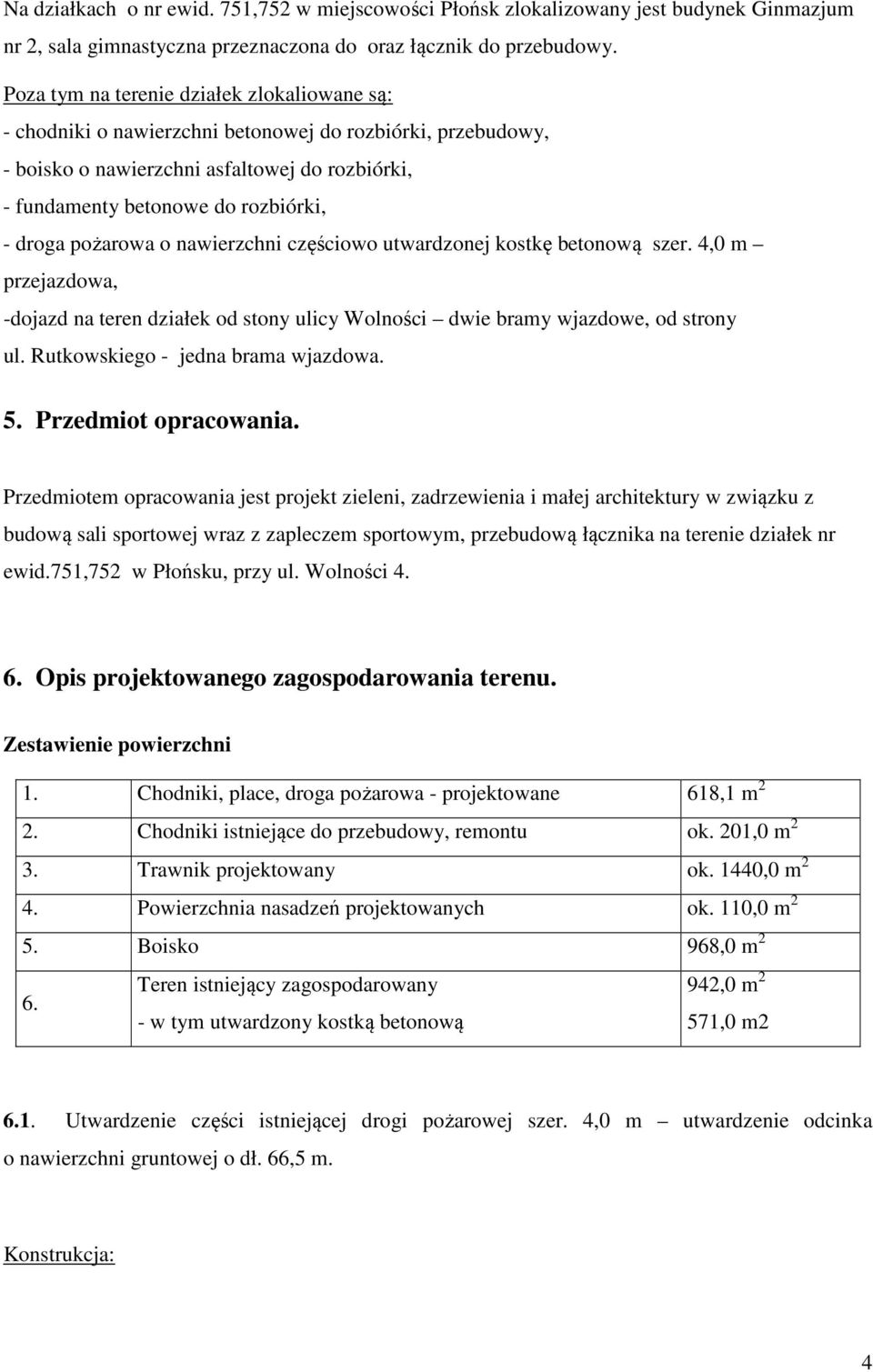

4 Na działkach o nr ewid. 751,752 w miejscowości Płońsk zlokalizowany jest budynek Ginmazjum nr 2, sala gimnastyczna przeznaczona do oraz łącznik do przebudowy. Poza tym na terenie działek zlokaliowane są: - chodniki o nawierzchni betonowej do rozbiórki, przebudowy, - boisko o nawierzchni asfaltowej do rozbiórki, - fundamenty betonowe do rozbiórki, - droga pożarowa o nawierzchni częściowo utwardzonej kostkę betonową szer. 4,0 m przejazdowa, -dojazd na teren działek od stony ulicy Wolności dwie bramy wjazdowe, od strony ul. Rutkowskiego - jedna brama wjazdowa. 5. Przedmiot opracowania. Przedmiotem opracowania jest projekt zieleni, zadrzewienia i małej architektury w związku z budową sali sportowej wraz z zapleczem sportowym, przebudową łącznika na terenie działek nr ewid.751,752 w Płońsku, przy ul. Wolności Opis projektowanego zagospodarowania terenu. Zestawienie powierzchni 1. Chodniki, place, droga pożarowa - projektowane 618,1 m 2 2. Chodniki istniejące do przebudowy, remontu ok. 201,0 m 2 3. Trawnik projektowany ok. 1440,0 m 2 4. Powierzchnia nasadzeń projektowanych ok. 110,0 m 2 5. Boisko 968,0 m 2 6. Teren istniejący zagospodarowany 942,0 m 2 - w tym utwardzony kostką betonową 571,0 m Utwardzenie części istniejącej drogi pożarowej szer. 4,0 m utwardzenie odcinka o nawierzchni gruntowej o dł. 66,5 m. Konstrukcja: 4

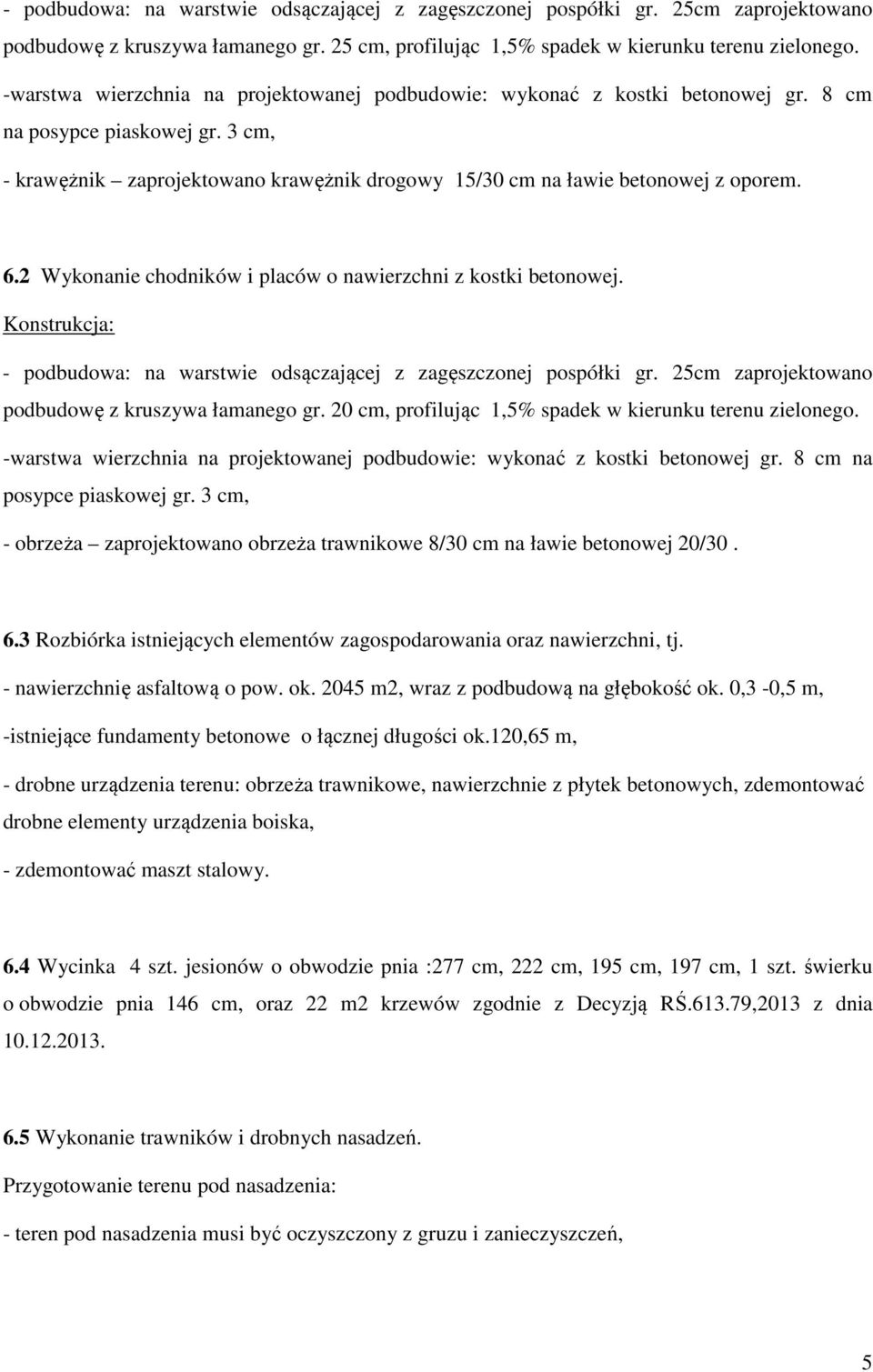

5 - podbudowa: na warstwie odsączającej z zagęszczonej pospółki gr. 25cm zaprojektowano podbudowę z kruszywa łamanego gr. 25 cm, profilując 1,5% spadek w kierunku terenu zielonego. -warstwa wierzchnia na projektowanej podbudowie: wykonać z kostki betonowej gr. 8 cm na posypce piaskowej gr. 3 cm, - krawężnik zaprojektowano krawężnik drogowy 15/30 cm na ławie betonowej z oporem. 6.2 Wykonanie chodników i placów o nawierzchni z kostki betonowej. Konstrukcja: - podbudowa: na warstwie odsączającej z zagęszczonej pospółki gr. 25cm zaprojektowano podbudowę z kruszywa łamanego gr. 20 cm, profilując 1,5% spadek w kierunku terenu zielonego. -warstwa wierzchnia na projektowanej podbudowie: wykonać z kostki betonowej gr. 8 cm na posypce piaskowej gr. 3 cm, - obrzeża zaprojektowano obrzeża trawnikowe 8/30 cm na ławie betonowej 20/ Rozbiórka istniejących elementów zagospodarowania oraz nawierzchni, tj. - nawierzchnię asfaltową o pow. ok m2, wraz z podbudową na głębokość ok. 0,3-0,5 m, -istniejące fundamenty betonowe o łącznej długości ok.120,65 m, - drobne urządzenia terenu: obrzeża trawnikowe, nawierzchnie z płytek betonowych, zdemontować drobne elementy urządzenia boiska, - zdemontować maszt stalowy. 6.4 Wycinka 4 szt. jesionów o obwodzie pnia :277 cm, 222 cm, 195 cm, 197 cm, 1 szt. świerku o obwodzie pnia 146 cm, oraz 22 m2 krzewów zgodnie z Decyzją RŚ ,2013 z dnia Wykonanie trawników i drobnych nasadzeń. Przygotowanie terenu pod nasadzenia: - teren pod nasadzenia musi być oczyszczony z gruzu i zanieczyszczeń, 5

6 - przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w stosunku krawężników o ok. 15 cm - jest to miejsce na ziemię urodzajną (ok. 10 cm) i kompost (ok. 2 do 3 cm), - teren powinien być wyrównany i splantowany, - ziemia urodzajna powinna być rozścielona równą warstwą i wymieszana z kompostem, nawozami mineralnymi oraz starannie wyrównana, - wierzchnia warstwa powinna być przykryta włókniną, która zatrzyma wilgoć oraz zabezpieczy teren przed chwastami, - należy przykryć włókninę kruszywem dekoracyjnym. - nasadzenia z irgi poziomej wykonać w odstępach co 50 cm. Przygotowanie terenu pod trawnik: teren pod trawniki musi być oczyszczony z gruzu i zanieczyszczeń, przy wymianie gruntu rodzimego na ziemię urodzajną teren powinien być obniżony w stosunku krawężników o ok. 15 cm - jest to miejsce na ziemię urodzajną (ok. 10 cm) i kompost (ok. 2 do 3 cm), przy zakładaniu trawników na gruncie rodzimym krawężnik powinien znajdować się 2 do 3 cm nad terenem, teren powinien być wyrównany i splantowany, ziemia urodzajna powinna być rozścielona równą warstwą i wymieszana z kompostem, nawozami mineralnymi oraz starannie wyrównana. 6.6 Lokalizacja boiska wielofunkcyjnego o wym. 22x44 m wraz z ogrodzeniem, wg odrębnego zlecenia. Szczegółowe usytuowanie obiektów objętych opracowaniem na działkach nr ewid. 751,752 przedstawia rysunek - Projekt zagospodarowania terenu - skala 1:500, oraz Projekt zieleni, zadzrewienia i małej architektury- skala 1:500. Opracował 6
