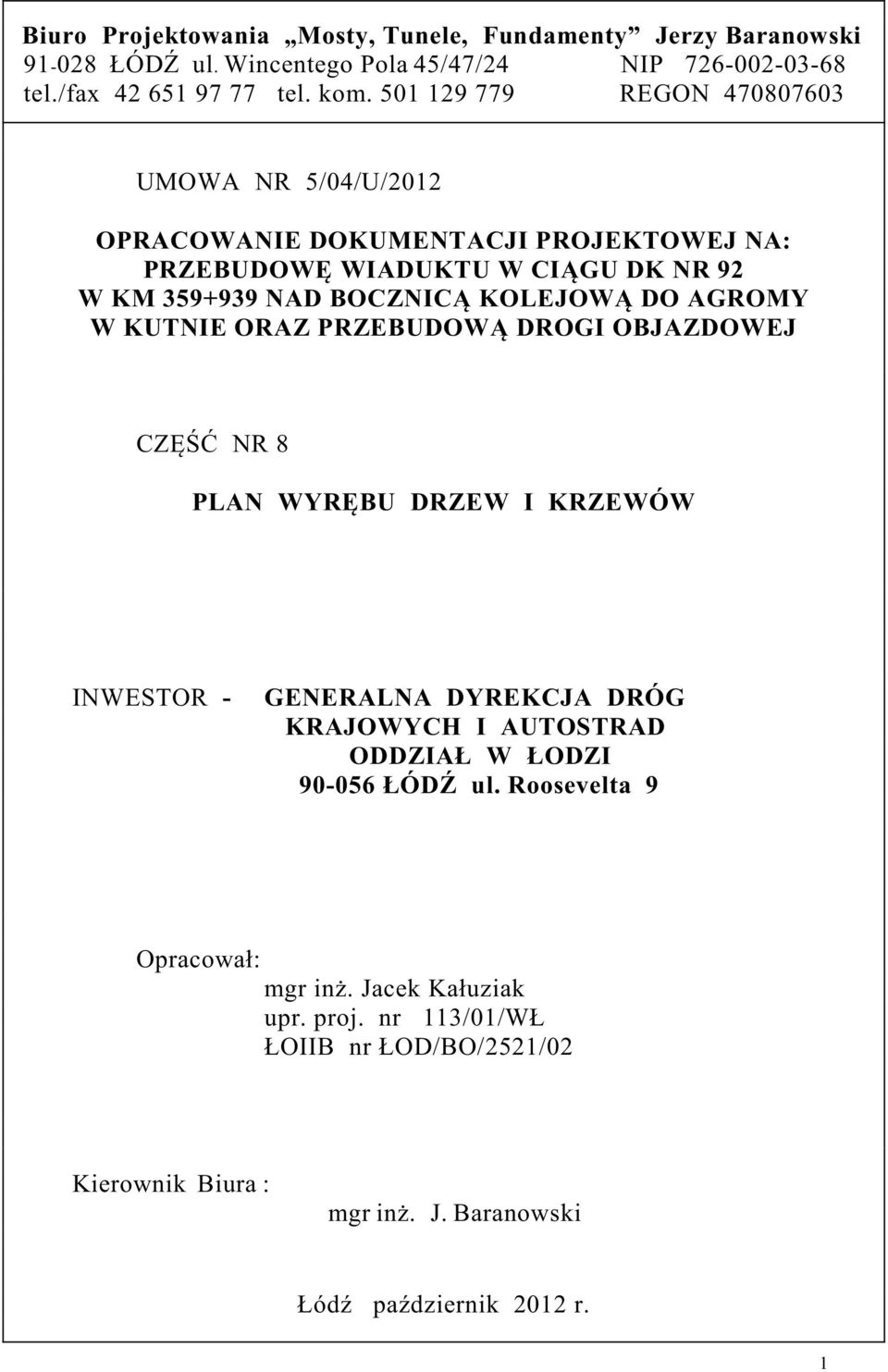

1 Biuro Projektowania Mosty, Tunele, Fundamenty Jerzy Baranowski ŁÓDŹ ul. Wincentego Pola 45/47/24 NIP tel./fax tel. kom REGON UMOWA NR 5/04/U/2012 OPRACOWANIE DOKUMENTACJI PROJEKTOWEJ NA: PRZEBUDOWĘ WIADUKTU W CIĄGU DK NR 92 W KM NAD BOCZNICĄ KOLEJOWĄ DO AGROMY W KUTNIE ORAZ PRZEBUDOWĄ DROGI OBJAZDOWEJ CZĘŚĆ NR 8 PLAN WYRĘBU DRZEW I KRZEWÓW INWESTOR - GENERALNA DYREKCJA DRÓG KRAJOWYCH I AUTOSTRAD ODDZIAŁ W ŁODZI ŁÓDŹ ul. Roosevelta 9 Opracował: mgr inż. Jacek Kałuziak upr. proj. nr 113/01/WŁ ŁOIIB nr ŁOD/BO/2521/02 Kierownik Biura : mgr inż. J. Baranowski Łódź październik 2012 r. 1

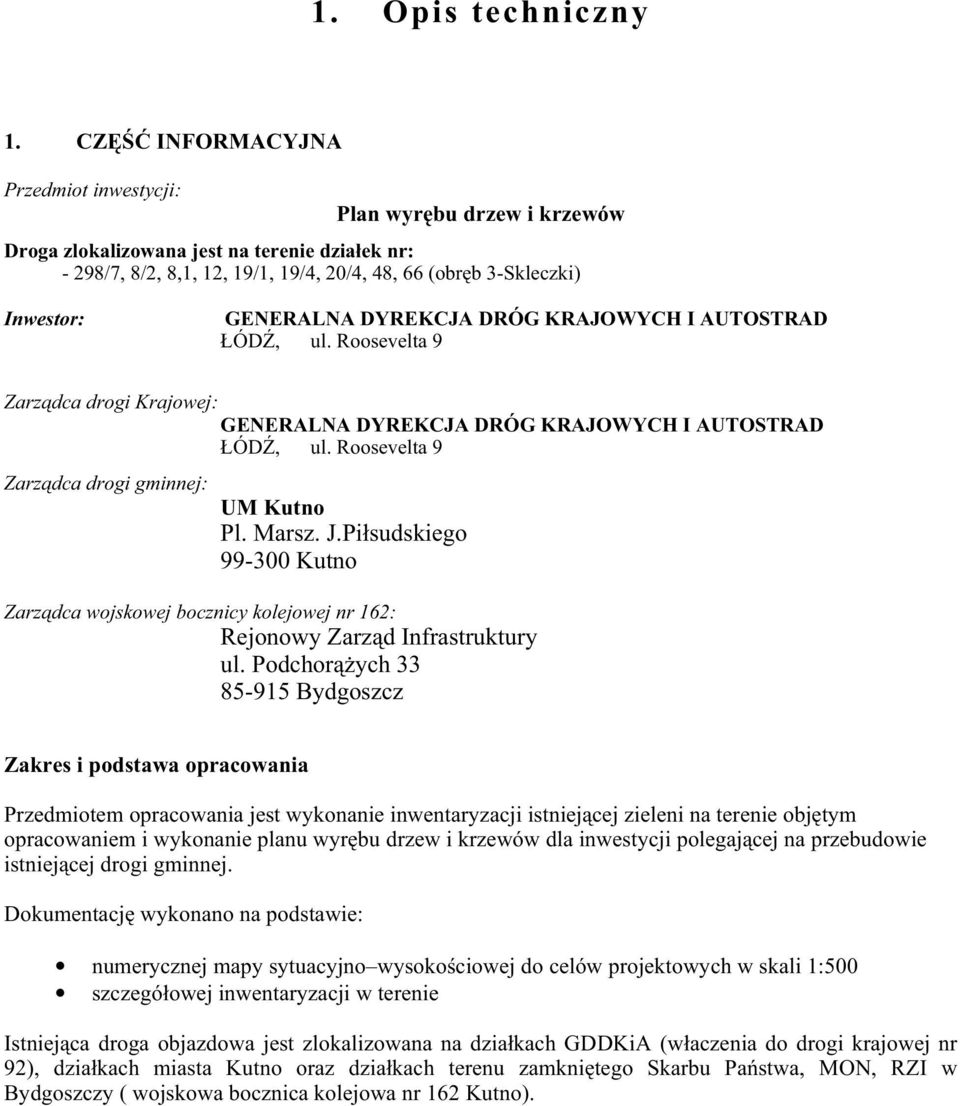

2 1. Opis techniczny 1. CZĘŚĆ INFORMACYJNA Przedmiot inwestycji: Plan wyrębu drzew i krzewów Droga zlokalizowana jest na terenie działek nr: - 298/7, 8/2, 8,1, 12, 19/1, 19/4, 20/4, 48, 66 (obręb 3-Skleczki) Inwestor: GENERALNA DYREKCJA DRÓG KRAJOWYCH I AUTOSTRAD ŁÓDŹ, ul. Roosevelta 9 Zarządca drogi Krajowej: GENERALNA DYREKCJA DRÓG KRAJOWYCH I AUTOSTRAD ŁÓDŹ, ul. Roosevelta 9 Zarządca drogi gminnej: UM Kutno Pl. Marsz. J.Piłsudskiego Kutno Zarządca wojskowej bocznicy kolejowej nr 162: Rejonowy Zarząd Infrastruktury ul. PodchorąŜych Bydgoszcz Zakres i podstawa opracowania Przedmiotem opracowania jest wykonanie inwentaryzacji istniejącej zieleni na terenie objętym opracowaniem i wykonanie planu wyrębu drzew i krzewów dla inwestycji polegającej na przebudowie istniejącej drogi gminnej. Dokumentację wykonano na podstawie: numerycznej mapy sytuacyjno wysokościowej do celów projektowych w skali 1:500 szczegółowej inwentaryzacji w terenie Istniejąca droga objazdowa jest zlokalizowana na działkach GDDKiA (właczenia do drogi krajowej nr 92), działkach miasta Kutno oraz działkach terenu zamkniętego Skarbu Państwa, MON, RZI w Bydgoszczy ( wojskowa bocznica kolejowa nr 162 Kutno).

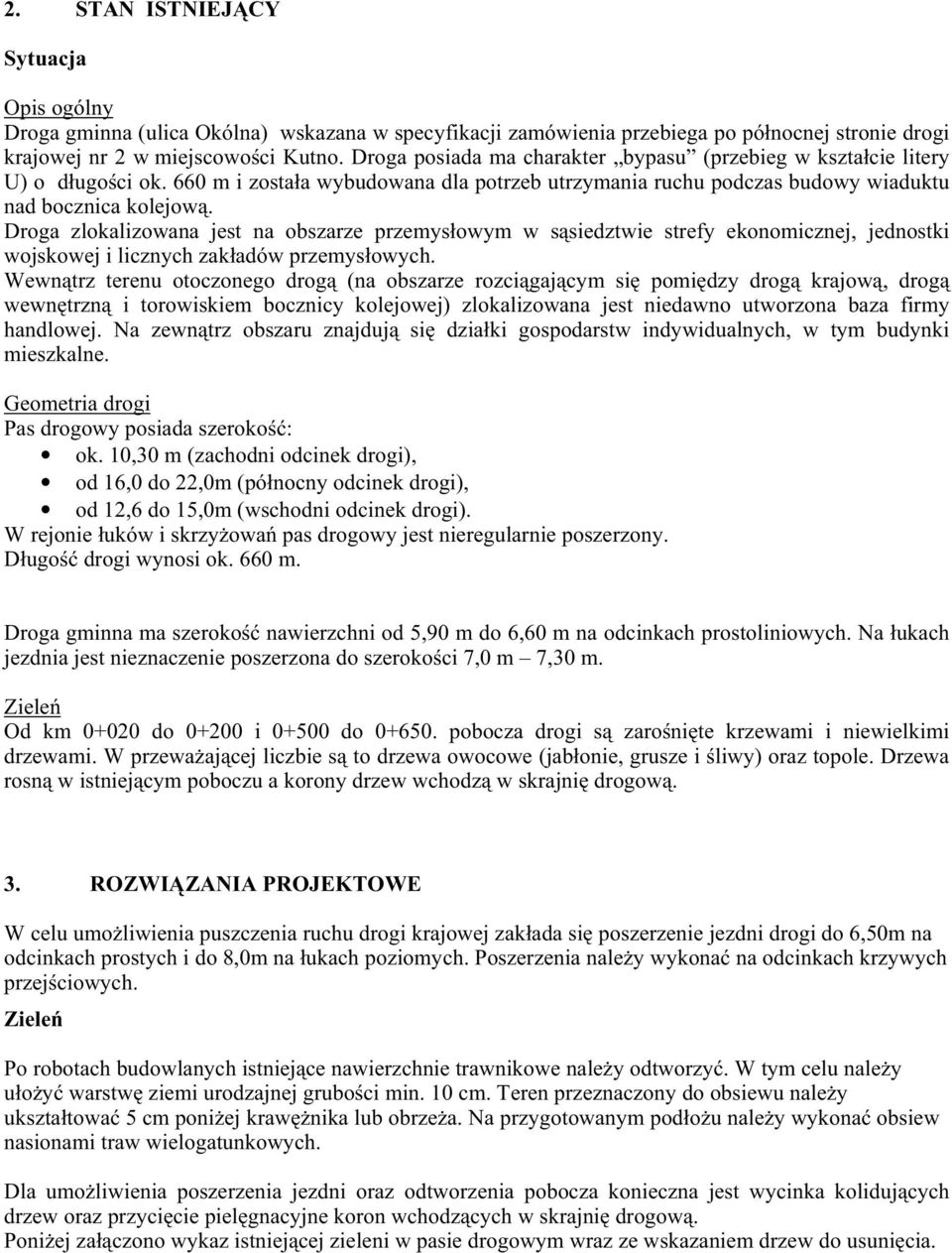

3 2. STAN ISTNIEJĄCY Sytuacja Opis ogólny Droga gminna (ulica Okólna) wskazana w specyfikacji zamówienia przebiega po północnej stronie drogi krajowej nr 2 w miejscowości Kutno. Droga posiada ma charakter bypasu (przebieg w kształcie litery U) o długości ok. 660 m i została wybudowana dla potrzeb utrzymania ruchu podczas budowy wiaduktu nad bocznica kolejową. Droga zlokalizowana jest na obszarze przemysłowym w sąsiedztwie strefy ekonomicznej, jednostki wojskowej i licznych zakładów przemysłowych. Wewnątrz terenu otoczonego drogą (na obszarze rozciągającym się pomiędzy drogą krajową, drogą wewnętrzną i torowiskiem bocznicy kolejowej) zlokalizowana jest niedawno utworzona baza firmy handlowej. Na zewnątrz obszaru znajdują się działki gospodarstw indywidualnych, w tym budynki mieszkalne. Geometria drogi Pas drogowy posiada szerokość: ok. 10,30 m (zachodni odcinek drogi), od 16,0 do 22,0m (północny odcinek drogi), od 12,6 do 15,0m (wschodni odcinek drogi). W rejonie łuków i skrzyŝowań pas drogowy jest nieregularnie poszerzony. Długość drogi wynosi ok. 660 m. Droga gminna ma szerokość nawierzchni od 5,90 m do 6,60 m na odcinkach prostoliniowych. Na łukach jezdnia jest nieznaczenie poszerzona do szerokości 7,0 m 7,30 m. Zieleń Od km do i do pobocza drogi są zarośnięte krzewami i niewielkimi drzewami. W przewaŝającej liczbie są to drzewa owocowe (jabłonie, grusze i śliwy) oraz topole. Drzewa rosną w istniejącym poboczu a korony drzew wchodzą w skrajnię drogową. 3. ROZWIĄZANIA PROJEKTOWE W celu umoŝliwienia puszczenia ruchu drogi krajowej zakłada się poszerzenie jezdni drogi do 6,50m na odcinkach prostych i do 8,0m na łukach poziomych. Poszerzenia naleŝy wykonać na odcinkach krzywych przejściowych. Zieleń Po robotach budowlanych istniejące nawierzchnie trawnikowe naleŝy odtworzyć. W tym celu naleŝy ułoŝyć warstwę ziemi urodzajnej grubości min. 10 cm. Teren przeznaczony do obsiewu naleŝy ukształtować 5 cm poniŝej krawęŝnika lub obrzeŝa. Na przygotowanym podłoŝu naleŝy wykonać obsiew nasionami traw wielogatunkowych. Dla umoŝliwienia poszerzenia jezdni oraz odtworzenia pobocza konieczna jest wycinka kolidujących drzew oraz przycięcie pielęgnacyjne koron wchodzących w skrajnię drogową. PoniŜej załączono wykaz istniejącej zieleni w pasie drogowym wraz ze wskazaniem drzew do usunięcia.

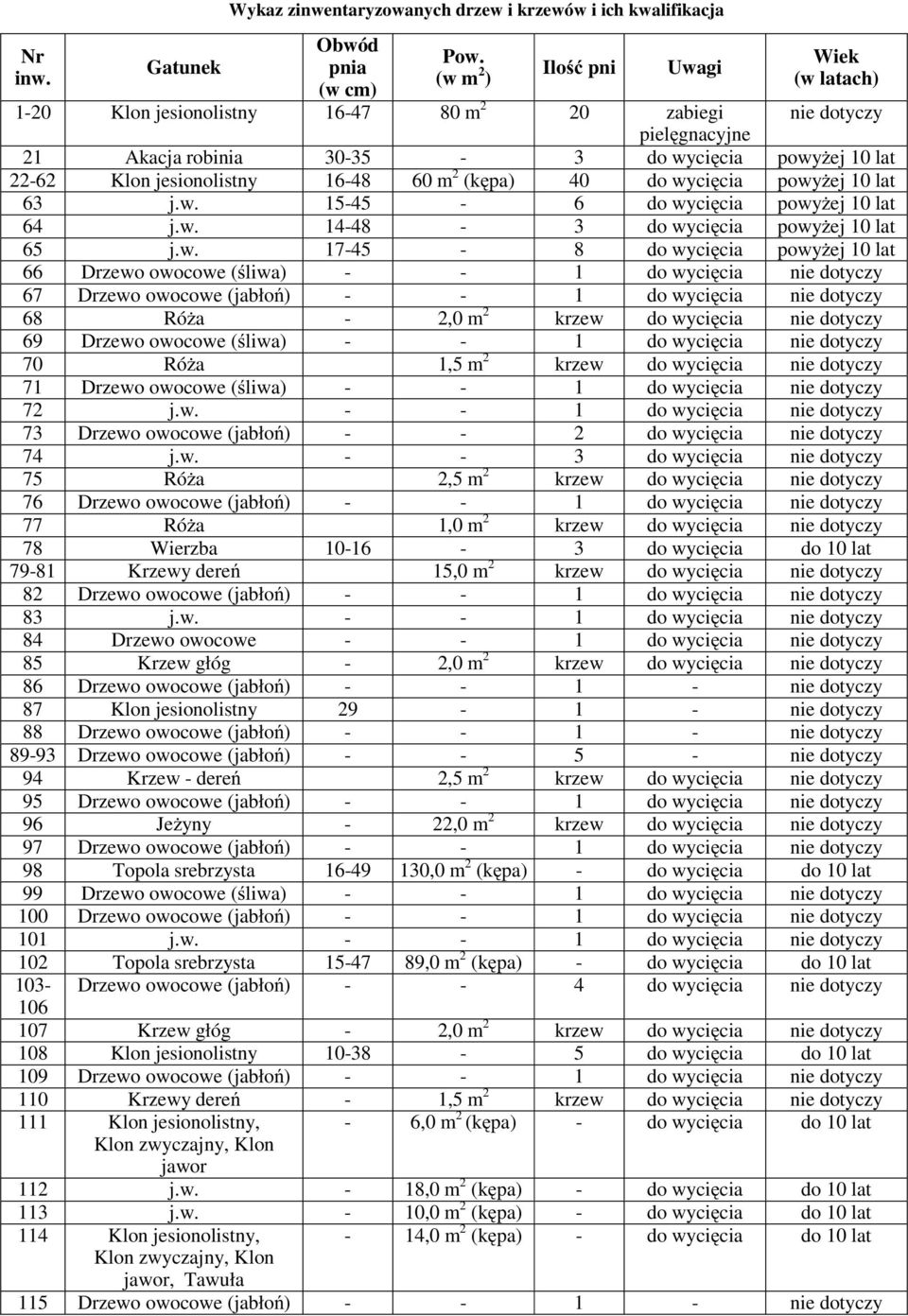

4 Nr inw. Gatunek Wykaz zinwentaryzowanych drzew i krzewów i ich kwalifikacja Obwód pnia (w cm) Pow. (w m 2 ) Ilość pni Uwagi Wiek (w latach) 1-20 Klon jesionolistny m 2 20 zabiegi nie dotyczy pielęgnacyjne 21 Akacja robinia do wycięcia powyŝej 10 lat Klon jesionolistny m 2 (kępa) 40 do wycięcia powyŝej 10 lat 63 j.w do wycięcia powyŝej 10 lat 64 j.w do wycięcia powyŝej 10 lat 65 j.w do wycięcia powyŝej 10 lat 66 Drzewo owocowe (śliwa) do wycięcia nie dotyczy 67 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 68 RóŜa - 2,0 m 2 krzew do wycięcia nie dotyczy 69 Drzewo owocowe (śliwa) do wycięcia nie dotyczy 70 RóŜa 1,5 m 2 krzew do wycięcia nie dotyczy 71 Drzewo owocowe (śliwa) do wycięcia nie dotyczy 72 j.w do wycięcia nie dotyczy 73 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 74 j.w do wycięcia nie dotyczy 75 RóŜa 2,5 m 2 krzew do wycięcia nie dotyczy 76 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 77 RóŜa 1,0 m 2 krzew do wycięcia nie dotyczy 78 Wierzba do wycięcia do 10 lat Krzewy dereń 15,0 m 2 krzew do wycięcia nie dotyczy 82 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 83 j.w do wycięcia nie dotyczy 84 Drzewo owocowe do wycięcia nie dotyczy 85 Krzew głóg - 2,0 m 2 krzew do wycięcia nie dotyczy 86 Drzewo owocowe (jabłoń) nie dotyczy 87 Klon jesionolistny nie dotyczy 88 Drzewo owocowe (jabłoń) nie dotyczy Drzewo owocowe (jabłoń) nie dotyczy 94 Krzew - dereń 2,5 m 2 krzew do wycięcia nie dotyczy 95 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 96 JeŜyny - 22,0 m 2 krzew do wycięcia nie dotyczy 97 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 98 Topola srebrzysta ,0 m 2 (kępa) - do wycięcia do 10 lat 99 Drzewo owocowe (śliwa) do wycięcia nie dotyczy 100 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 101 j.w do wycięcia nie dotyczy 102 Topola srebrzysta ,0 m 2 (kępa) - do wycięcia do 10 lat 103- Drzewo owocowe (jabłoń) do wycięcia nie dotyczy Krzew głóg - 2,0 m 2 krzew do wycięcia nie dotyczy 108 Klon jesionolistny do wycięcia do 10 lat 109 Drzewo owocowe (jabłoń) do wycięcia nie dotyczy 110 Krzewy dereń - 1,5 m 2 krzew do wycięcia nie dotyczy 111 Klon jesionolistny, Klon zwyczajny, Klon jawor - 6,0 m 2 (kępa) - do wycięcia do 10 lat 112 j.w. - 18,0 m 2 (kępa) - do wycięcia do 10 lat 113 j.w. - 10,0 m 2 (kępa) - do wycięcia do 10 lat 114 Klon jesionolistny, Klon zwyczajny, Klon jawor, Tawuła - 14,0 m 2 (kępa) - do wycięcia do 10 lat 115 Drzewo owocowe (jabłoń) nie dotyczy
