1 Dopuszcza się zmianę typu wyposaŝenia. Przedstawione powyŝej wyroby stanowią wyznacznik cech i parametrów. Dopuszcza się zastosowanie produktów równowaŝnych. Dodatkowo dopuszcza się zmianę aranŝacji oświetlenia zewnętrznego. Wszystkie zmiany w zakresie wyposaŝenia i oświetlenia wymagają pisemnego uzgodnienia z inwestorem.

Dopuszcza się zastosowanie produktów równowaŝnych.

2 2 Ławka FLOW bez oparcia o długości 4,80m. Olistwowanie drewniane 3 Ławka FLOW z oparciem niskim o długości 2,00m. Olistwowanie drewniane olejowane. Elementy stalowe malowane proszkowo kolor czarny. 4 Donica SAGAR o wym. 60x60cm i wys. 60cm. Olistwowanie drewniane 5 Donica SAGAR o wym. 60x120cm i wys. 60cm. Olistwowanie drewniane olejowane. Elementy stalowe malowane proszkowo kolor czarny. 1 Kosz na śmieci SOWETO o średnicy 40cm. Olistwowanie drewniane 7 Oprawa słupkowa PLUSLIGHTING 12x12cm wys. 80cm. Elementy 8 Oprawa słupkowa PLUSLIGHTING 22x22cm wys. 120cm. Elementy 9 Oprawa słupkowa PLUSLIGHTING 16x16cm wys. 400cm. Elementy

Elementy stalowe malowane proszkowo kolor czarny. 1 Kosz na śmieci SOWETO o średnicy 40cm. Olistwowanie drewniane 7 Oprawa słupkowa PLUSLIGHTING 12x12cm wys.

3 Obejmuje teren rekreacyjny przed budynkiem konferencyjnoedukacyjnym. D E Skarpa Nawierzchnia biologicznie czynna (istniejącą skarpę naleŝy uformować do postaci dwóch skarp ułoŝonych kaskadowo). Schody terenowe Nawierzchnia utwardzona kostką granitową 4x6 na podsypce piaskowocementowej gr. 3cm i podbudowie betonowej. Schody przeznaczone tylko dla osób z obsługi. Nie wymagają balustrad Elementy małej architektury. W ramach placu rekreacyjnego przewidziano wykonanie klombu. Klomb zaprojektowano jako murowany. W części nadziemnej mur wykonany zostanie z łupka granitowego gr. 30cm na zaprawie cementowej, natomiast w części podziemnej mur wykonany zostanie z bloczków betonowych gr. 24cm na zaprawie cementowej. Całość ustawiona zostanie na podwalinie Ŝelbetowej 24x24cm. Klomb zasypany zostanie ziemią roślinną (~40cm) na warstwie drenaŝowej z keramzytu (~15cm.). Ściany klombu naleŝy zaizolować Ogrodzenia. Przewidziano dwa rodzaje ogrodzeń: Ogr.1 Ogrodzenie z siatki stalowej powlekanej (kolor zielony). Przęsła o długości 2,00m. Słupki stalowe okrągłe powlekane (kolor zielony). Wysokość ogrodzenia 1,5m Ogr.2 Ogrodzenie drewniane o wysokości 90cm. Wzór wg. Zdjęcia nr WyposaŜenie. Zaproponowano poniŝsze wyposaŝenie terenu (oznaczenia zgodne z rysunkowymi): 1 Ławka FLOW bez oparcia o długości 2,60m. Olistwowanie drewniane

W ramach placu rekreacyjnego przewidziano wykonanie klombu. Klomb zaprojektowano jako murowany. W części nadziemnej mur wykonany zostanie z łupka granitowego gr.

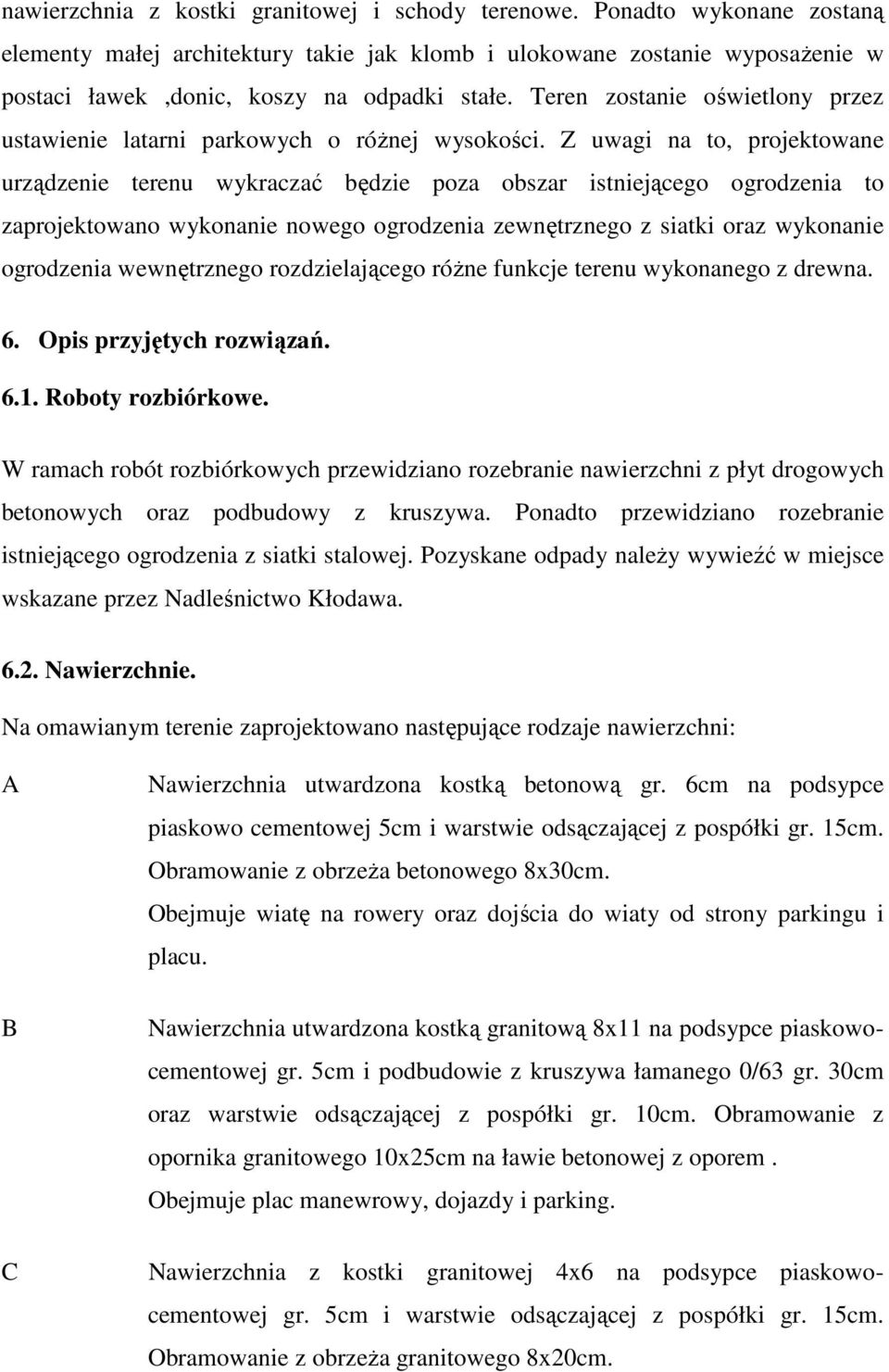

4 nawierzchnia z kostki granitowej i schody terenowe. Ponadto wykonane zostaną elementy małej architektury takie jak klomb i ulokowane zostanie wyposaŝenie w postaci ławek,donic, koszy na odpadki stałe. Teren zostanie oświetlony przez ustawienie latarni parkowych o róŝnej wysokości. Z uwagi na to, projektowane urządzenie terenu wykraczać będzie poza obszar istniejącego ogrodzenia to zaprojektowano wykonanie nowego ogrodzenia zewnętrznego z siatki oraz wykonanie ogrodzenia wewnętrznego rozdzielającego róŝne funkcje terenu wykonanego z drewna. 6. Opis przyjętych rozwiązań Roboty rozbiórkowe. W ramach robót rozbiórkowych przewidziano rozebranie nawierzchni z płyt drogowych betonowych oraz podbudowy z kruszywa. Ponadto przewidziano rozebranie istniejącego ogrodzenia z siatki stalowej. Pozyskane odpady naleŝy wywieźć w miejsce wskazane przez Nadleśnictwo Kłodawa Nawierzchnie. Na omawianym terenie zaprojektowano następujące rodzaje nawierzchni: A B C Nawierzchnia utwardzona kostką betonową gr. 6cm na podsypce piaskowo cementowej 5cm i warstwie odsączającej z pospółki gr. 15cm. Obramowanie z obrzeŝa betonowego 8x30cm. Obejmuje wiatę na rowery oraz dojścia do wiaty od strony parkingu i placu. Nawierzchnia utwardzona kostką granitową 8x11 na podsypce piaskowocementowej gr. 5cm i podbudowie z kruszywa łamanego 0/63 gr. 30cm oraz warstwie odsączającej z pospółki gr. 10cm. Obramowanie z opornika granitowego 10x25cm na ławie betonowej z oporem. Obejmuje plac manewrowy, dojazdy i parking. Nawierzchnia z kostki granitowej 4x6 na podsypce piaskowocementowej gr. 5cm i warstwie odsączającej z pospółki gr. 15cm. Obramowanie z obrzeŝa granitowego 8x20cm.

Z uwagi na to, projektowane urządzenie terenu wykraczać będzie poza obszar istniejącego ogrodzenia to zaprojektowano wykonanie nowego ogrodzenia zewnętrznego z siatki oraz wykonanie ogrodzenia

5 OPIS TECHNICZNY Przebudowa i rozbudowa budynków garaŝowych wraz z zagospodarowaniem terenu przy budynku administracyjnym Nadleśnictwa Kłodawa Etap I. 1. Podstawa opracowania. - zlecenie inwestora, - załoŝenia koncepcyjne, - podkład mapowy w skali 1:500, - wizja lokalna w terenie. 2. Podział inwestycji na etapy realizacji. Inwestycja pn. Przebudowa i rozbudowa budynków garaŝowych wraz z zagospodarowaniem terenu przy budynku administracyjnym Nadleśnictwa Kłodawa została podzielona na dwa etapy realizacji. W pierwszym etapie wykonane zostanie zagospodarowanie terenu wraz z elementami małej architektury i oświetleniem zewnętrznym, natomiast w drugim etapie przeprowadzona zostanie przebudowa i rozbudowa budynku garaŝowego. 3. Zakres opracowania. Zakresem opracowania objęto I etap inwestycji tj. zagospodarowanie terenu wraz z elementami małej architektury i oświetleniem zewnętrznym. 4. Ogólna charakterystyka terenu inwestycji. Teren przedmiotowego zamierzenia budowlanego obejmuje plac betonowy zlokalizowany wokół budynku garaŝowego oraz plac przy budynku konferencyjnoedukacyjnym. Nawierzchnię placu stanowią płyty drogowe betonowe ułoŝone na warstwie z kruszywa. Omawiany teren jest ogrodzony. Ogrodzenie wykonane jest z siatki stalowej o wysokości 1,5m rozciągniętej pomiędzy słupkami z rur stalowych. 5. Ogólna charakterystyka zamierzenia. Zaprojektowano zagospodarowanie placu wokół budynku garaŝowego oraz budynku konferencyjno-edukacyjnego. Na omawianym terenie wykonana zostanie nowa

Przebudowa i rozbudowa budynków garaŝowych wraz z zagospodarowaniem terenu przy budynku administracyjnym Nadleśnictwa Kłodawa została podzielona na dwa etapy realizacji.
