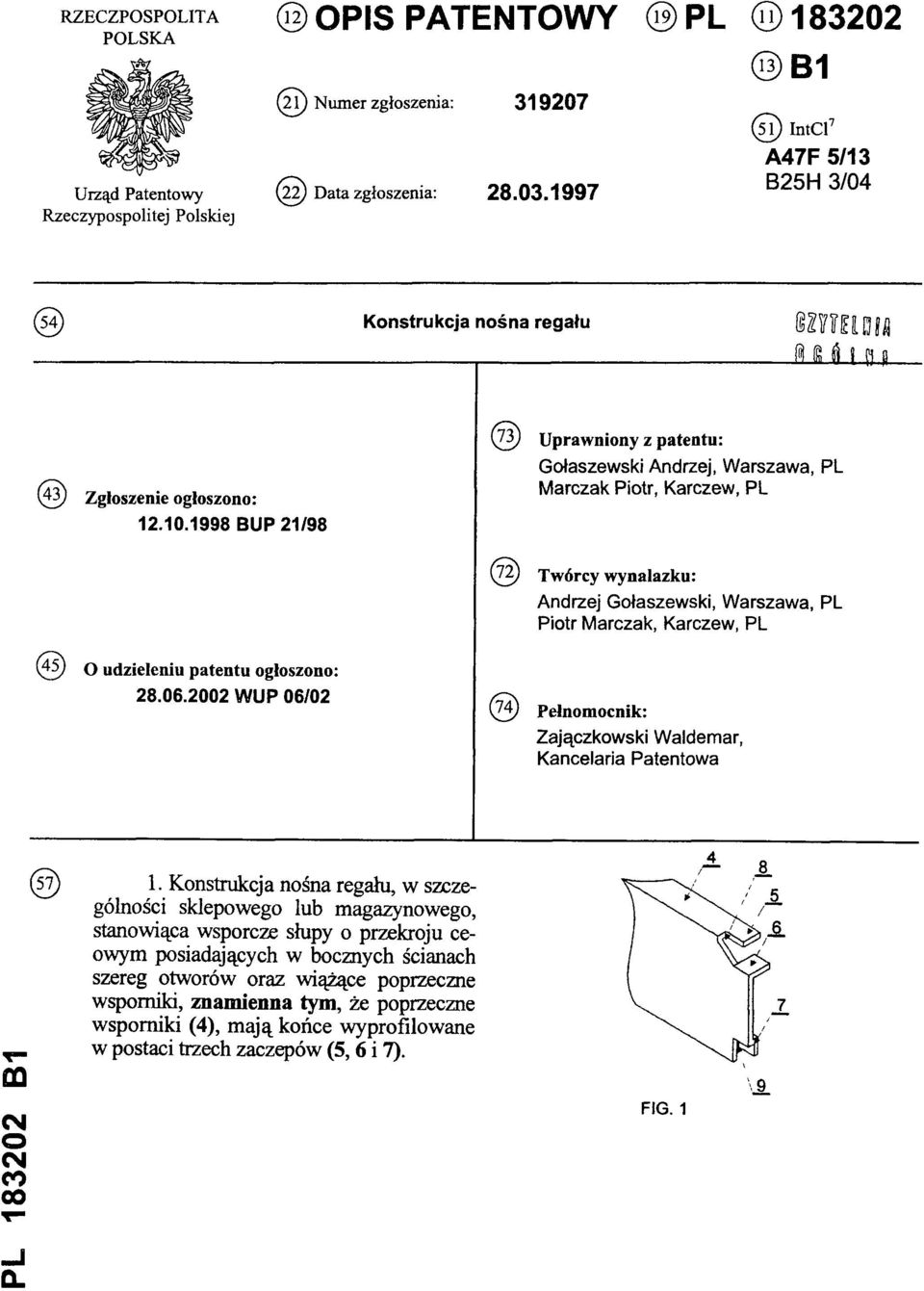

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) B1 (51) IntCl7: A47F 5/13 B25H 3/04 (54) Konstrukcja nośna regału (43) Zgłoszenie ogłoszono: BUP 21/98 (73) Uprawniony z patentu: Gołaszewski Andrzej, Warszawa, PL Marczak Piotr, Karczew, PL (72) Twórcy wynalazku: Andrzej Gołaszewski, Warszawa, PL Piotr Marczak, Karczew, PL (45) O udzieleniu patentu ogłoszono: WUP 06/02 (74) Pełnomocnik: Zajączkowski Waldemar, Kancelaria Patentowa PL B1 (57) 1. Konstrukcja nośna regału, w szczególności sklepowego lub magazynowego, stanowiąca wsporcze słupy o przekroju ceowym posiadających w bocznych ścianach szereg otworów oraz wiążące poprzeczne wsporniki, znamienna tym, że poprzeczne wsporniki (4), mają końce wyprofilowane w postaci trzech zaczepów (5, 6 i 7). FIG. 1

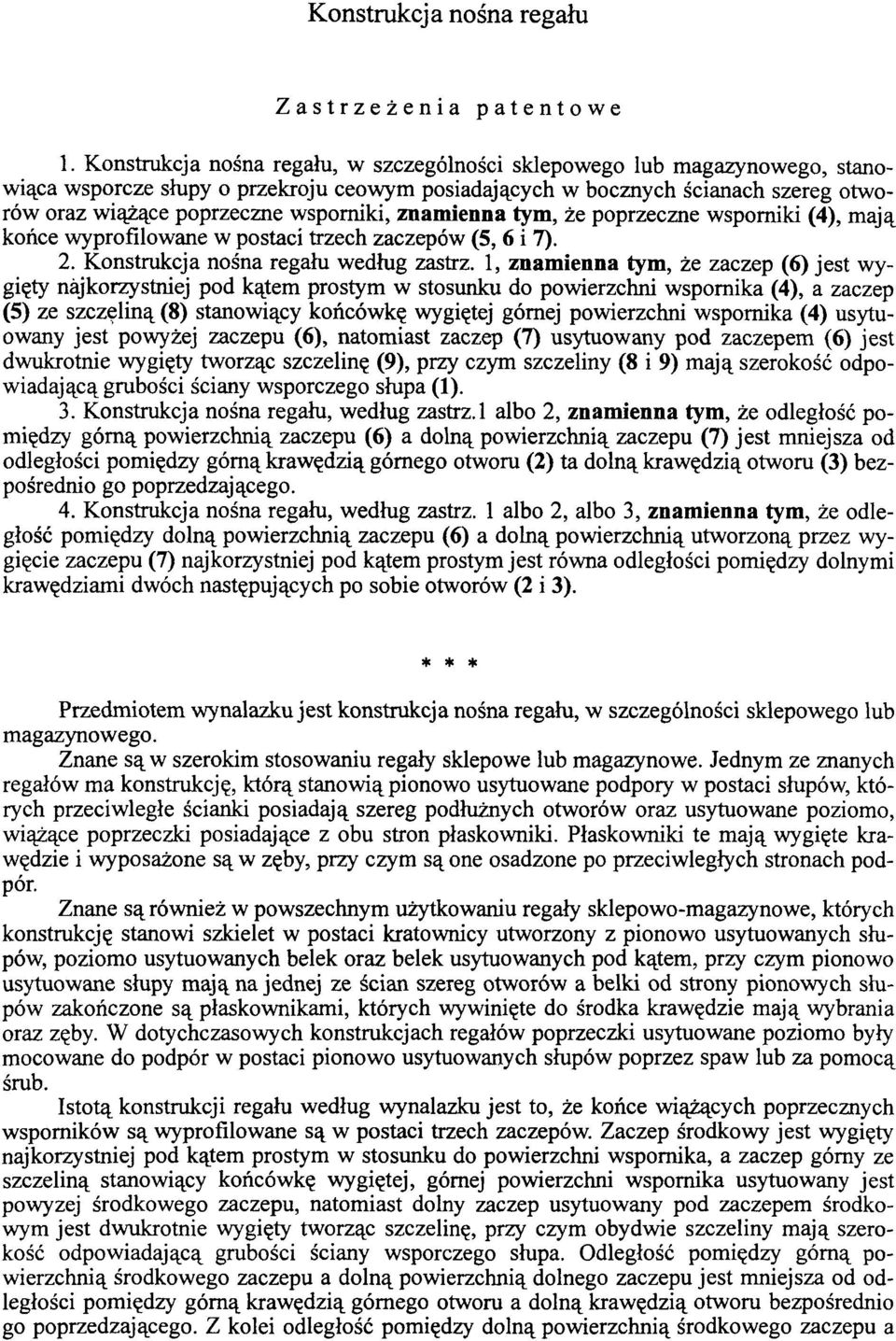

2 Konstrukcja nośna regału Zastrzeżenia patentowe 1. Konstrukcja nośna regału, w szczególności sklepowego lub magazynowego, stanowiąca wsporcze słupy o przekroju ceowym posiadających w bocznych ścianach szereg otworów oraz wiążące poprzeczne wsporniki, znamienna tym, że poprzeczne wsporniki (4), mają końce wyprofilowane w postaci trzech zaczepów (5, 6 i 7). 2. Konstrukcja nośna regału według zastrz. 1, znamienna tym, że zaczep (6) jest wygięty najkorzystniej pod kątem prostym w stosunku do powierzchni wspornika (4), a zaczep (5) ze szczeliną (8) stanowiący końcówkę wygiętej górnej powierzchni wspornika (4) usytuowany jest powyżej zaczepu (6), natomiast zaczep (7) usytuowany pod zaczepem (6) jest dwukrotnie wygięty tworząc szczelinę (9), przy czym szczeliny (8 i 9) mają szerokość odpowiadającą grubości ściany wsporczego słupa (1). 3. Konstrukcja nośna regału, według zastrz. 1 albo 2, znamienna tym, że odległość pomiędzy górną powierzchnią zaczepu (6) a dolną powierzchnią zaczepu (7) jest mniejsza od odległości pomiędzy górną krawędzią górnego otworu (2) ta dolną krawędzią otworu (3) bezpośrednio go poprzedzającego. 4. Konstrukcja nośna regału, według zastrz. 1 albo 2, albo 3, znamienna tym, że odległość pomiędzy dolną powierzchnią zaczepu (6) a dolną powierzchnią utworzoną przez wygięcie zaczepu (7) najkorzystniej pod kątem prostym jest równa odległości pomiędzy dolnymi krawędziami dwóch następujących po sobie otworów (2 i 3). * * * Przedmiotem wynalazku jest konstrukcja nośna regału, w szczególności sklepowego lub magazynowego. Znane są w szerokim stosowaniu regały sklepowe lub magazynowe. Jednym ze znanych regałów ma konstrukcję, którą stanowią pionowo usytuowane podpory w postaci słupów, których przeciwległe ścianki posiadają szereg podłużnych otworów oraz usytuowane poziomo, wiążące poprzeczki posiadające z obu stron płaskowniki. Płaskowniki te mają wygięte krawędzie i wyposażone są w zęby, przy czym są one osadzone po przeciwległych stronach podpór. Znane są również w powszechnym użytkowaniu regały sklepowo-magazynowe, których konstrukcję stanowi szkielet w postaci kratownicy utworzony z pionowo usytuowanych słupów, poziomo usytuowanych belek oraz belek usytuowanych pod kątem, przy czym pionowo usytuowane słupy mają na jednej ze ścian szereg otworów a belki od strony pionowych słupów zakończone są płaskownikami, których wywinięte do środka krawędzie mają wybrania oraz zęby. W dotychczasowych konstrukcjach regałów poprzeczki usytuowane poziomo były mocowane do podpór w postaci pionowo usytuowanych słupów poprzez spaw lub za pomocą śrub. Istotą konstrukcji regału według wynalazku jest to, że końce wiążących poprzecznych wsporników są wyprofilowane są w postaci trzech zaczepów. Zaczep środkowy jest wygięty najkorzystniej pod kątem prostym w stosunku do powierzchni wspornika, a zaczep górny ze szczeliną stanowiący końcówkę wygiętej, górnej powierzchni wspornika usytuowany jest powyżej środkowego zaczepu, natomiast dolny zaczep usytuowany pod zaczepem środkowym jest dwukrotnie wygięty tworząc szczelinę, przy czym obydwie szczeliny mają szerokość odpowiadającą grubości ściany wsporczego słupa. Odległość pomiędzy górną powierzchnią środkowego zaczepu a dolną powierzchnią dolnego zaczepu jest mniejsza od odległości pomiędzy górną krawędzią górnego otworu a dolną krawędzią otworu bezpośrednio go poprzedzającego. Z kolei odległość pomiędzy dolną powierzchnią środkowego zaczepu a

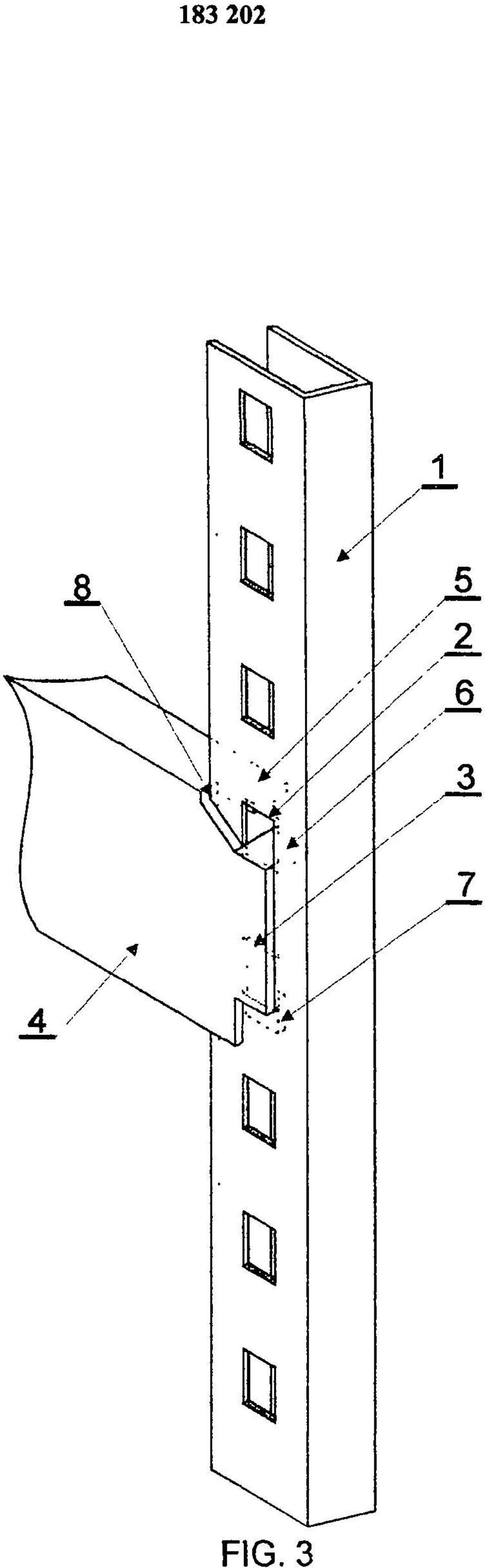

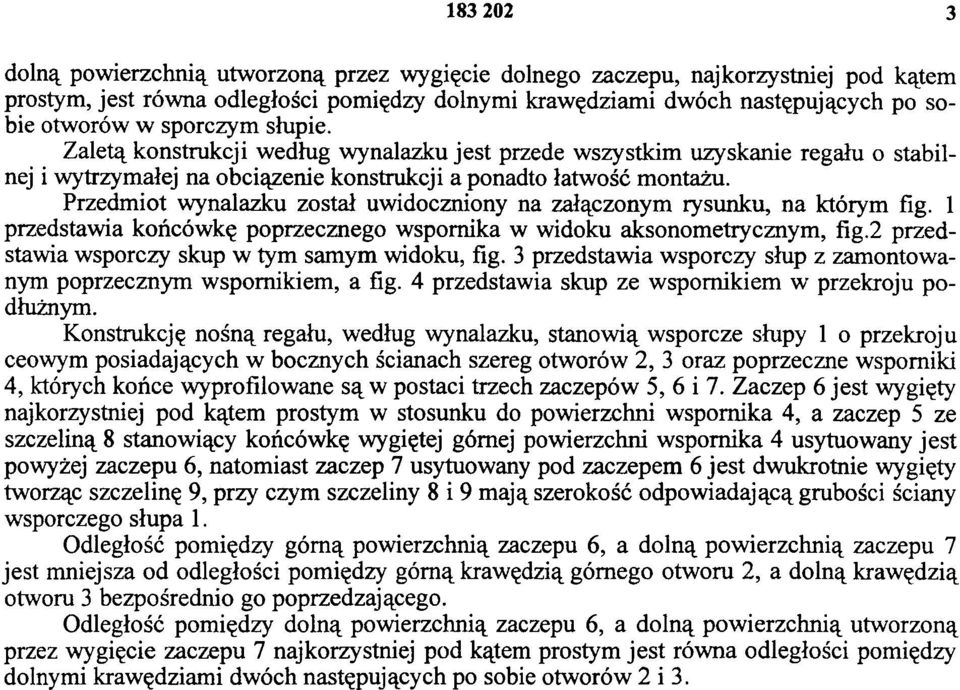

3 dolną powierzchnią utworzoną przez wygięcie dolnego zaczepu, najkorzystniej pod kątem prostym, jest równa odległości pomiędzy dolnymi krawędziami dwóch następujących po sobie otworów w sporczym słupie. Zaletą konstrukcji według wynalazku jest przede wszystkim uzyskanie regału o stabilnej i wytrzymałej na obciążenie konstrukcji a ponadto łatwość montażu. Przedmiot wynalazku został uwidoczniony na załączonym rysunku, na którym fig. 1 przedstawia końcówkę poprzecznego wspornika w widoku aksonometrycznym, fig.2 przedstawia wsporczy skup w tym samym widoku, fig. 3 przedstawia wsporczy słup z zamontowanym poprzecznym wspornikiem, a fig. 4 przedstawia skup ze wspornikiem w przekroju podłużnym. Konstrukcję nośną regału, według wynalazku, stanowią wsporcze słupy 1 o przekroju ceowym posiadających w bocznych ścianach szereg otworów 2, 3 oraz poprzeczne wsporniki 4, których końce wyprofilowane są w postaci trzech zaczepów 5, 6 i 7. Zaczep 6 jest wygięty najkorzystniej pod kątem prostym w stosunku do powierzchni wspornika 4, a zaczep 5 ze szczeliną 8 stanowiący końcówkę wygiętej górnej powierzchni wspornika 4 usytuowany jest powyżej zaczepu 6, natomiast zaczep 7 usytuowany pod zaczepem 6 jest dwukrotnie wygięty tworząc szczelinę 9, przy czym szczeliny 8 i 9 mają szerokość odpowiadającą grubości ściany wsporczego słupa 1. Odległość pomiędzy górną powierzchnią zaczepu 6, a dolną powierzchnią zaczepu 7 jest mniejsza od odległości pomiędzy górną krawędzią górnego otworu 2, a dolną krawędzią otworu 3 bezpośrednio go poprzedzającego. Odległość pomiędzy dolną powierzchnią zaczepu 6, a dolną powierzchnią utworzoną przez wygięcie zaczepu 7 najkorzystniej pod kątem prostym jest równa odległości pomiędzy dolnymi krawędziami dwóch następujących po sobie otworów 2 i 3.

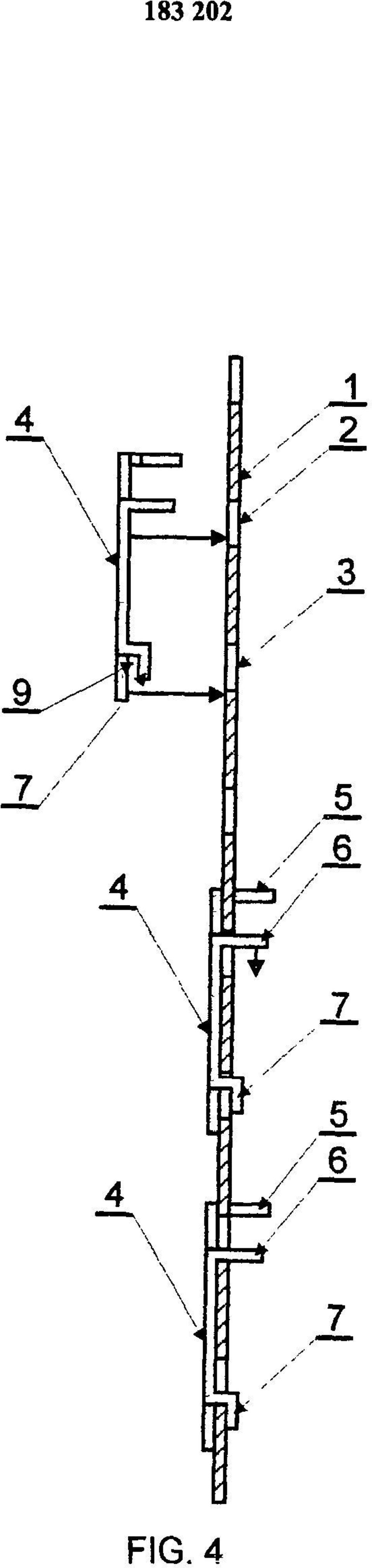

4 FIG. 4

5 FIG. 3

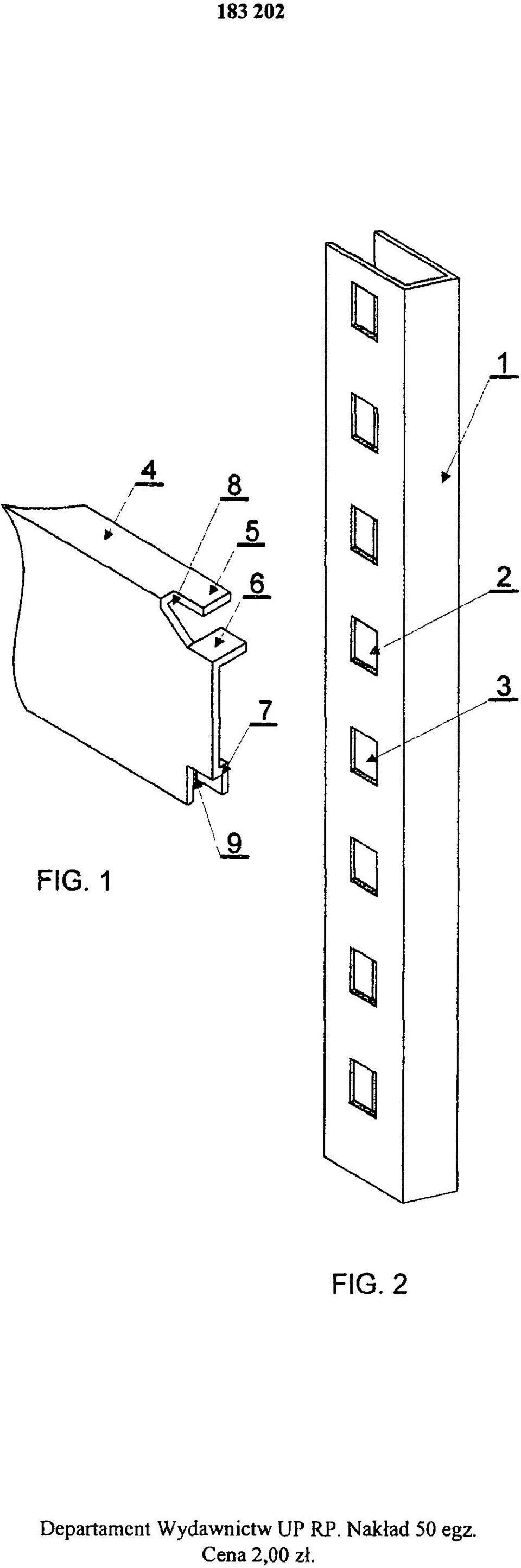

6 FIG. 1 FIG. 2 Departament Wydawnictw UP RP. Nakład 50 egz. Cena 2,00 zł.
