PL B1. Balcer Józef Zakład Wielobranżowy RETRO,Nakło n/notecią,pl BUP 25/04. Józef Balcer,Nakło n/notecią,pl

Transkrypt

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. E04G 1/32 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Zestaw składanego rusztowania budowlanego (43) Zgłoszenie ogłoszono: BUP 25/04 (45) O udzieleniu patentu ogłoszono: WUP 03/09 (73) Uprawniony z patentu: Balcer Józef Zakład Wielobranżowy RETRO,Nakło n/notecią,pl (72) Twórca(y) wynalazku: Józef Balcer,Nakło n/notecią,pl (74) Pełnomocnik: Wojcieszko Jerzy, Kancelaria Patentowa, PATENT-PARTNER PL B1 (57) 1. Zestaw rusztowania budowlanego składanego, złożony z stojaków pionowych i ram poziomych, stanowiących podstawę do budowy roboczego pomostu poziomego, znamienny tym, że każdy stojak pionowy (1) ma postać ramy wsporczej w kształcie odwróconej o 180 litery Y, której trzon pionowy stanowi prowadnica rurowa (2), osadzona obrotowo, korzystnie w trzech tulejach prowadzących (3), połączonych trwale od strony zewnętrznej, z dwoma przylegającymi do siebie, na długości prowadnicy rurowej (2), listwami wsporczymi (4), które w części dolnej są odgięte od pionu i tworzą nogi wsporcze (5), przy czym każda prowadnica rurowa (2), w części górnej zakończona jest prowadząco-ustalającą tuleją (6), która wraz z prowadnicą rurową (2) tworzy przesuwne prowadzenie dla osadzonej w niej jednej z pionowych rur wsporczych (7) ramy poziomej (8), która po osadzeniu obu pionowych rur wsporczych (7) na ustalonej wysokości w obu prowadnicach rurowych (2) tworzy komplet zestawu rusztowania budowlanego.

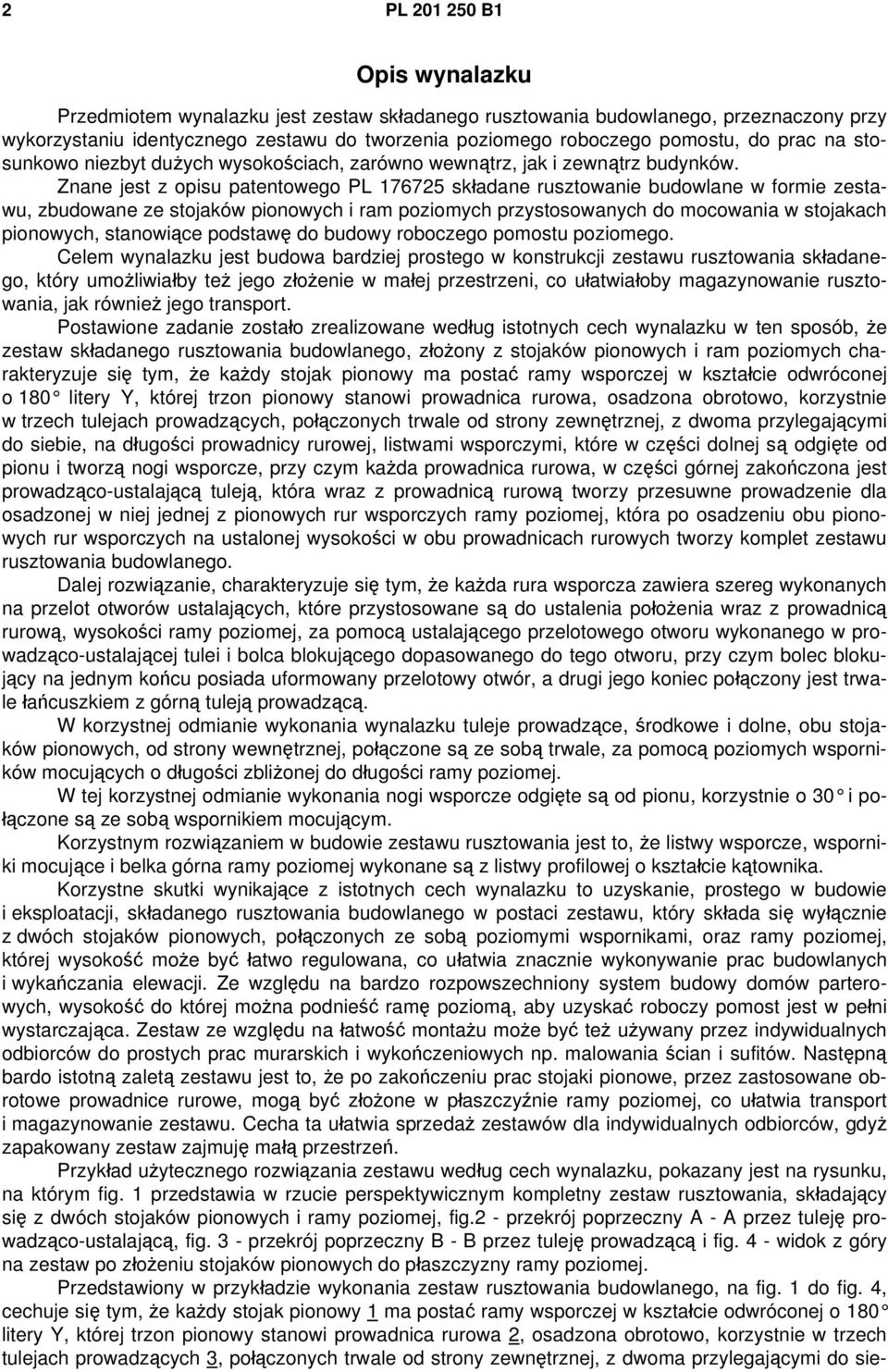

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest zestaw składanego rusztowania budowlanego, przeznaczony przy wykorzystaniu identycznego zestawu do tworzenia poziomego roboczego pomostu, do prac na stosunkowo niezbyt dużych wysokościach, zarówno wewnątrz, jak i zewnątrz budynków. Znane jest z opisu patentowego PL składane rusztowanie budowlane w formie zestawu, zbudowane ze stojaków pionowych i ram poziomych przystosowanych do mocowania w stojakach pionowych, stanowiące podstawę do budowy roboczego pomostu poziomego. Celem wynalazku jest budowa bardziej prostego w konstrukcji zestawu rusztowania składanego, który umożliwiałby też jego złożenie w małej przestrzeni, co ułatwiałoby magazynowanie rusztowania, jak również jego transport. Postawione zadanie zostało zrealizowane według istotnych cech wynalazku w ten sposób, że zestaw składanego rusztowania budowlanego, złożony z stojaków pionowych i ram poziomych charakteryzuje się tym, że każdy stojak pionowy ma postać ramy wsporczej w kształcie odwróconej o 180 litery Y, której trzon pionowy stanowi prowadnica rurowa, osadzona obrotowo, korzystnie w trzech tulejach prowadzących, połączonych trwale od strony zewnętrznej, z dwoma przylegającymi do siebie, na długości prowadnicy rurowej, listwami wsporczymi, które w części dolnej są odgięte od pionu i tworzą nogi wsporcze, przy czym każda prowadnica rurowa, w części górnej zakończona jest prowadząco-ustalającą tuleją, która wraz z prowadnicą rurową tworzy przesuwne prowadzenie dla osadzonej w niej jednej z pionowych rur wsporczych ramy poziomej, która po osadzeniu obu pionowych rur wsporczych na ustalonej wysokości w obu prowadnicach rurowych tworzy komplet zestawu rusztowania budowlanego. Dalej rozwiązanie, charakteryzuje się tym, że każda rura wsporcza zawiera szereg wykonanych na przelot otworów ustalających, które przystosowane są do ustalenia położenia wraz z prowadnicą rurową, wysokości ramy poziomej, za pomocą ustalającego przelotowego otworu wykonanego w prowadząco-ustalającej tulei i bolca blokującego dopasowanego do tego otworu, przy czym bolec blokujący na jednym końcu posiada uformowany przelotowy otwór, a drugi jego koniec połączony jest trwale łańcuszkiem z górną tuleją prowadzącą. W korzystnej odmianie wykonania wynalazku tuleje prowadzące, środkowe i dolne, obu stojaków pionowych, od strony wewnętrznej, połączone są ze sobą trwale, za pomocą poziomych wsporników mocujących o długości zbliżonej do długości ramy poziomej. W tej korzystnej odmianie wykonania nogi wsporcze odgięte są od pionu, korzystnie o 30 i połączone są ze sobą wspornikiem mocującym. Korzystnym rozwiązaniem w budowie zestawu rusztowania jest to, że listwy wsporcze, wsporniki mocujące i belka górna ramy poziomej wykonane są z listwy profilowej o kształcie kątownika. Korzystne skutki wynikające z istotnych cech wynalazku to uzyskanie, prostego w budowie i eksploatacji, składanego rusztowania budowlanego w postaci zestawu, który składa się wyłącznie z dwóch stojaków pionowych, połączonych ze sobą poziomymi wspornikami, oraz ramy poziomej, której wysokość może być łatwo regulowana, co ułatwia znacznie wykonywanie prac budowlanych i wykańczania elewacji. Ze względu na bardzo rozpowszechniony system budowy domów parterowych, wysokość do której można podnieść ramę poziomą, aby uzyskać roboczy pomost jest w pełni wystarczająca. Zestaw ze względu na łatwość montażu może być też używany przez indywidualnych odbiorców do prostych prac murarskich i wykończeniowych np. malowania ścian i sufitów. Następną bardo istotną zaletą zestawu jest to, że po zakończeniu prac stojaki pionowe, przez zastosowane obrotowe prowadnice rurowe, mogą być złożone w płaszczyźnie ramy poziomej, co ułatwia transport i magazynowanie zestawu. Cecha ta ułatwia sprzedaż zestawów dla indywidualnych odbiorców, gdyż zapakowany zestaw zajmuję małą przestrzeń. Przykład użytecznego rozwiązania zestawu według cech wynalazku, pokazany jest na rysunku, na którym fig. 1 przedstawia w rzucie perspektywicznym kompletny zestaw rusztowania, składający się z dwóch stojaków pionowych i ramy poziomej, fig.2 - przekrój poprzeczny A - A przez tuleję prowadząco-ustalającą, fig. 3 - przekrój poprzeczny B - B przez tuleję prowadzącą i fig. 4 - widok z góry na zestaw po złożeniu stojaków pionowych do płaszczyzny ramy poziomej. Przedstawiony w przykładzie wykonania zestaw rusztowania budowlanego, na fig. 1 do fig. 4, cechuje się tym, że każdy stojak pionowy 1 ma postać ramy wsporczej w kształcie odwróconej o 180 litery Y, której trzon pionowy stanowi prowadnica rurowa 2, osadzona obrotowo, korzystnie w trzech tulejach prowadzących 3, połączonych trwale od strony zewnętrznej, z dwoma przylegającymi do sie-

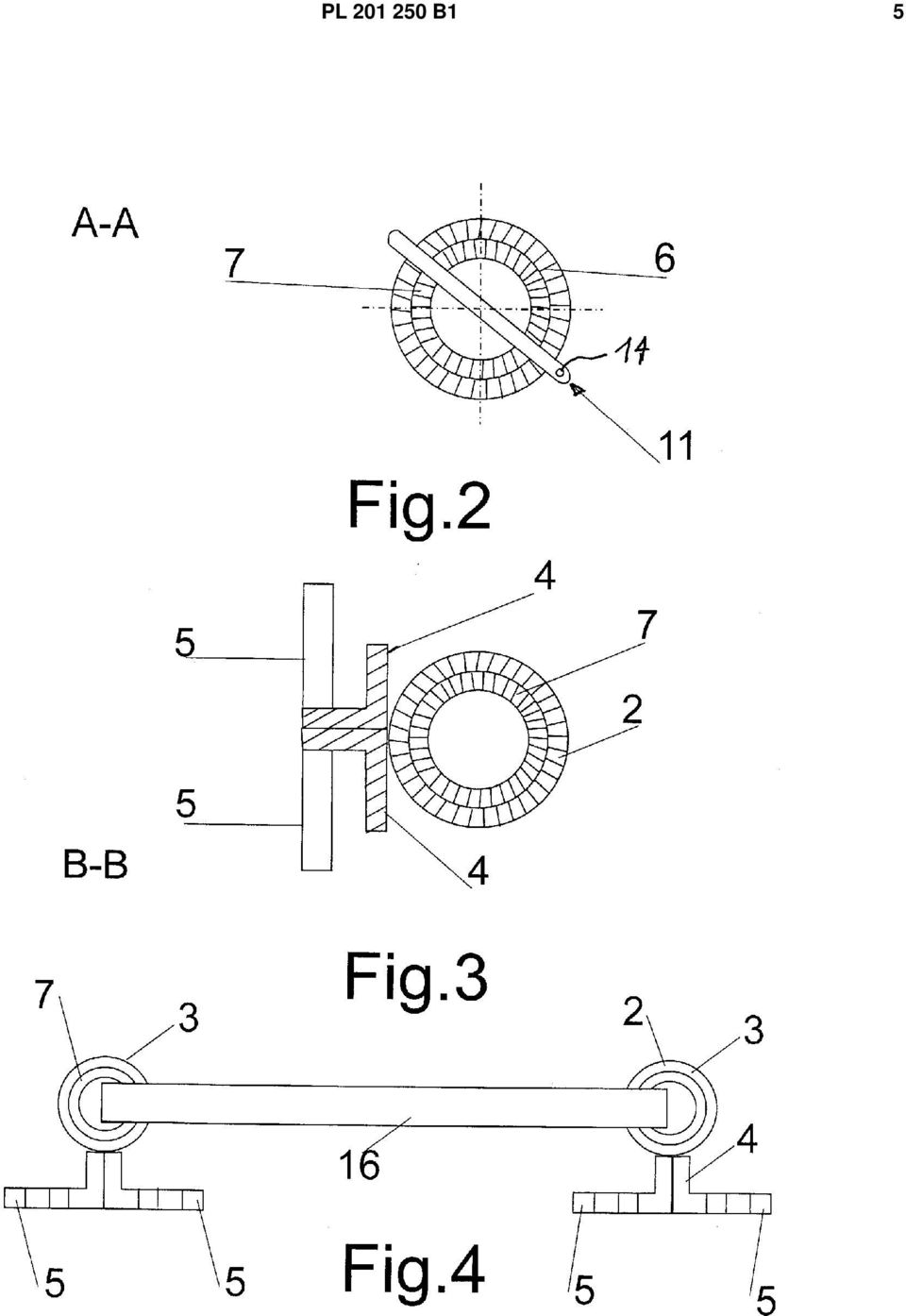

3 PL B1 3 bie, na długości prowadnicy rurowej 2, listwami wsporczymi 4, które w części dolnej są odgięte od pionu i tworzą nogi wsporcze 5. Każda prowadnica rurowa 2, w części górnej zakończona jest prowadząco-ustalającą tuleją 6, która wraz z prowadnicą rurową 2 tworzy przesuwne prowadzenie dla osadzonej w niej jednej z pionowych rur wsporczych 7 ramy poziomej 8, która po osadzeniu obu pionowych rur wsporczych 7 na ustalonej wysokości w obu prowadnicach rurowych 2 tworzy jeden komplet zestawu rusztowania budowlanego. Dwa komplety zestawów ustawione w odpowiedniej odległości tworzą odpowiedni pomost roboczy, po ułożeniu na ramach poziomych 8 desek. W przykładzie wykonania pokazanym na fig. 1 i 2, każda rura wsporcza 7 zawiera szereg wykonanych na przelot otworów ustalających 9, które przystosowane są do ustalenia położenia wraz z prowadnicą rurową 2 wysokości ramy poziomej 8, za pomocą ustalającego przelotowego otworu 10 wykonanego w prowadząco-ustalającej tulei 6 i bolca blokującego 11 dopasowanego do tego otworu, jak przedstawiono szczegółowo w przekroju A - A na fig. 2. W rozwiązaniu przedstawionym na fig. 1, tuleje prowadzące 3, środkowe i dolne, obu stojaków pionowych 1, od strony wewnętrznej, połączone są ze sobą trwale, za pomocą poziomych wsporników mocujących 12 o długości zbliżonej do długości ramy poziomej 8, co czyni zestaw bardziej stabilny-sztywny. Nogi wsporcze 5, w przedstawionym w przykładzie wykonania na fig. 1, odgięte są od pionu o 30 i połączone są ze sobą wspornikiem mocującym 13. W celu ułatwienia ustalenia wysokości ramy poziomej 8 bolec blokujący 11 na jednym końcu posiada uformowany przelotowy otwór 14, a drugi jego koniec połączony jest trwale łańcuszkiem 15 z górną tuleją prowadzącą 3. W celu ułatwienia procesu wytwarzania zestawu listwy wsporcze 4, wsporniki mocujące 12, 13 i belka górna 16 ramy poziomej 8 wykonane są korzystnie z listwy profilowej o kształcie kątownika. W opisanym zestawie rusztowania konstrukcja stojaków pionowych 1 i wysokość rur wsporczych 7, oraz odstęp między przelotowymi otworami 9, jest tak dobrana, że można uzyskać regulowaną wysokość poziomu ramy wsporczej 8 od 1,2 m do około 2,0 m. Zestaw rusztowania ma tą istotną zaletę, że stojaki pionowe 1 można złożyć do płaszczyzny ramy poziomej, co pokazano na fig. 4, dzięki temu, że zastosowano w konstrukcji stojaka pionowego prowadnicę rurową 2, osadzoną obrotowo w tulejach prowadzących 3, jak przedstawiono szczegółowo w przekroju B - B na fig. 3. Przedstawiony w przykładzie użytecznego wykonania wynalazku, zestaw rusztowania budowlanego stanowi jedną z możliwych odmian jego wykonania. W innych odmianach wykonania listwy wsporcze 4, wsporniki mocujące 12 i 13 oraz belka górna 16, mogą być wykonane z dowolnych profili metalowych. Również sposób blokady i ustalenia położenia wysokości ramy poziomej 8, może być w innych odmianach wykonania, zrealizowany inaczej. Nie wyklucza to zachowania podstawowych cech wynalazku. Zastrzeżenia patentowe 1. Zestaw rusztowania budowlanego składanego, złożony z stojaków pionowych i ram poziomych, stanowiących podstawę do budowy roboczego pomostu poziomego, znamienny tym, że każdy stojak pionowy (1) ma postać ramy wsporczej w kształcie odwróconej o 180 litery Y, której trzon pionowy stanowi prowadnica rurowa (2), osadzona obrotowo, korzystnie w trzech tulejach prowadzących (3), połączonych trwale od strony zewnętrznej, z dwoma przylegającymi do siebie, na długości prowadnicy rurowej (2), listwami wsporczymi (4), które w części dolnej są odgięte od pionu i tworzą nogi wsporcze (5), przy czym każda prowadnica rurowa (2), w części górnej zakończona jest prowadząco- -ustalającą tuleją (6), która wraz z prowadnicą rurową (2) tworzy przesuwne prowadzenie dla osadzonej w niej jednej z pionowych rur wsporczych (7) ramy poziomej (8), która po osadzeniu obu pionowych rur wsporczych (7) na ustalonej wysokości w obu prowadnicach rurowych (2) tworzy komplet zestawu rusztowania budowlanego. 2. Zestaw rusztowania według zastrz. 1, znamienny tym, że każda rura wsporcza (7) zawiera szereg wykonanych na przelot otworów ustalających (9), które przystosowane są do ustalenia położenia wraz z prowadnicą rurową (2) wysokości ramy poziomej (8), za pomocą ustalającego przelotowego otworu (10) wykonanego w prowadząco-ustalającej tulei (6) i bolca blokującego (11) dopasowanego do tego otworu.

4 4 PL B1 3. Zestaw rusztowania według zastrz. 1, znamienny tym, że tuleje prowadzące (3), środkowe i dolne, obu stojaków pionowych (1), od strony wewnętrznej, połączone są ze sobą trwale, za pomocą poziomych wsporników mocujących (12) o długości zbliżonej do długości ramy poziomej (8). 4. Zestaw rusztowania według zastrz. 1, znamienny tym, że nogi wsporcze (5) odgięte są od pionu, korzystnie o 30 i połączone są ze sobą wspornikiem mocującym (13) 5. Zestaw rusztowania według zastrz. 2, znamienny tym, że bolec blokujący (11) na jednym końcu posiada uformowany przelotowy otwór (14), a drugi jego koniec połączony jest trwale łańcuszkiem (15) z górną tuleją prowadzącą (3). 6. Zestaw rusztowania według zastrz. 1, znamienny tym, że listwy wsporcze (4), wsporniki mocujące (12, 13) i belka górna (16) ramy poziomej (8) wykonane są korzystnie z listwy profilowej o kształcie kątownika. Rysunki

5 PL B1 5

6 6 PL B1 Departament Wydawnictw UP RP Cena 2,00 zł.
