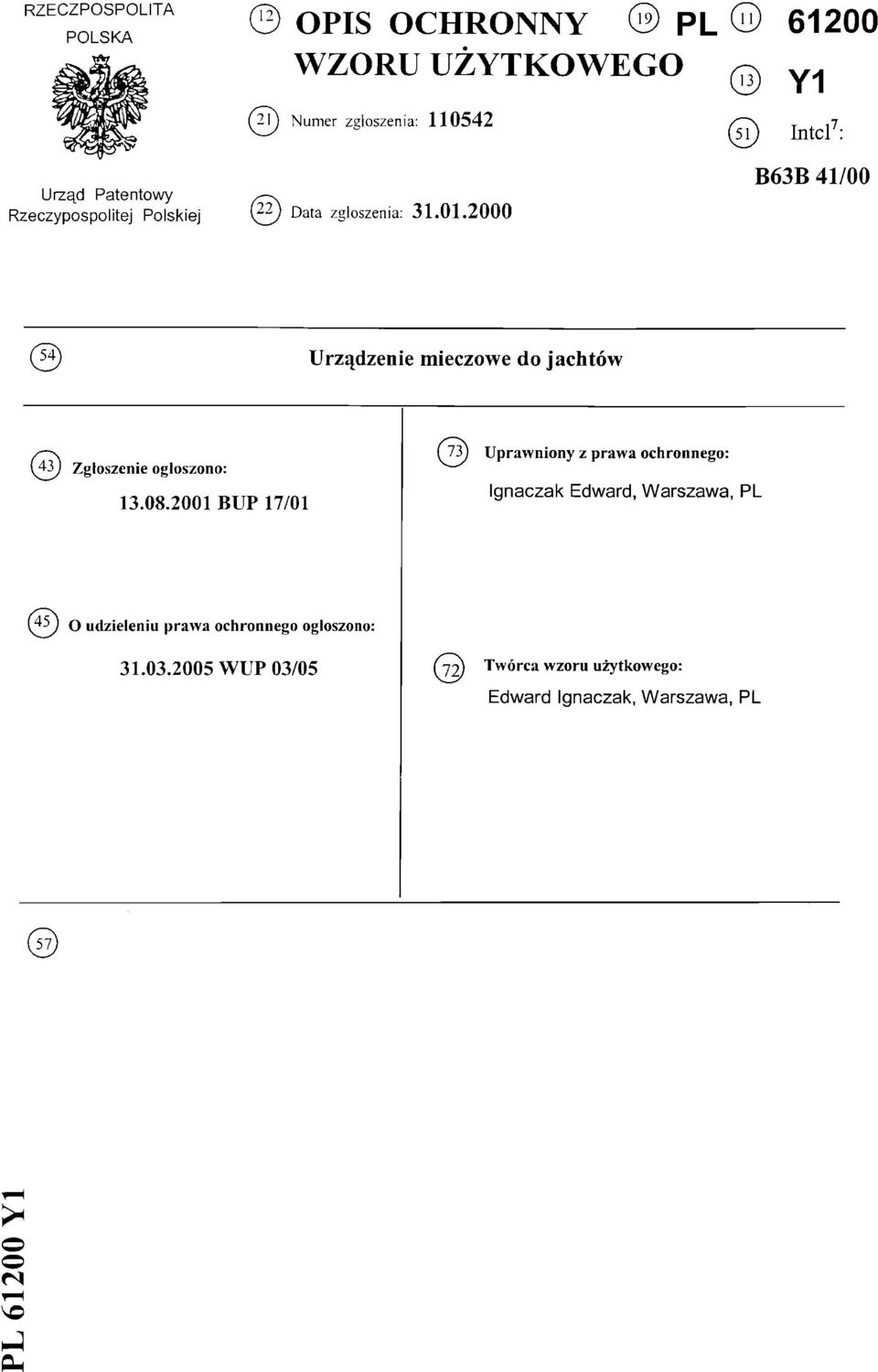

1 RZECZPOSPOLITA POLSKA OPIS OCHRONNY PL WZORU UŻYTKOWEGO ~ yi Numer zgłoszenia: S~\ T ^ i7 h (51) Intel : Urząd Patentowy Rzeczypospolitej Data zgłoszenia: B63B 41/00 Urządzenie mieczowe do jachtów (43) Zgłoszenie ogłoszono: BUP 17/01 Uprawniony z prawa ochronnego: Ignaczak Edward, Warszawa, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 03/05 Twórca wzoru użytkowego: Edward Ignaczak, Warszawa, PL o o - a.

2 Urządzenie mieczowe do jachtów Znane są i stosowane już zwyczajowo miecze ze skrzynkami mieczowymi kilku typów nazywane zależnie od kształtu miecza. Miecz szybrowy jest wąską płaską płytą ze sklejki lub laminatu wsuwaną od góry przez szparę w skrzynce mieczowej. Głębokość zanurzenia tego miecza jest regulowana i zabezpieczana bolcem wsuwanym przez otwory w ściance skrzynki mieczowej i płycie miecza. Drugi typ jest to miecz obrotowy, który stanowi swoim kształtem wycinek koła. Z jednego końca tego wycinka płetwa mieczowa posiada otwór na bolec łączący ze skrzynką mieczową. Drugi przeciwległy koniec posiada podłączoną listwę popychającą i otwór do połączenia z fałem (linką) przełożonym przez bloczek i umożliwiającym ręczne wyciąganie miecza. Listwa popychająca służy do maksymalnego wypchnięcia miecza do wody. Trzeci typ to miecz kątowy L. Płetwa mieczowa tego typu posiada kształt poszerzonej litery L, której część górna jest przesuwana do przodu lub tyłu i tym ruchem jest zanurzana do wody część dolna. Zaczepienie płetwy do skrzynki mieczowej następuje przez zastosowanie bolca przeszywającego piętę litery L. Do wyciągania miecza przeważnie używane są fały (linki) z zastosowaniem odpowiednich bloczków. Czwartym typem jest miecz podwieszony o kształcie najczęściej prostokątnym. Miecz z jednej strony posiada hak do zaczepienia o bolec skrzynki mieczowej, z drugiej zaś strony posiada otwór do którego dołączone są fały prowadzone w specjalnych bloczkach, które zmniejszają siłę pociągania lub zmieniają jej kierunek. Zastosowanie fałów w wymienionych typach mieczy jest korzystne, ale i często kłopotliwe z powodu małej ich trwałości i możliwego plątania w czasie obsługi miecza.

3 -2- Przedstawione urządzenie mieczowe do jachtów jest efektem opracowania takiej konstrukcji, która zwiększy stabilność jachtu w czasie pływania, zabezpieczy przed wywróceniem się jachtu do góry dnem, ułatwi i uprości czynności związane z obsługą miecza. Dodatkowym walorem urządzenia jest możliwość zabezpieczenia jachtu zacumowanego przy płaskim brzegu przed zepchnięciem go na wodę i kradzieżą Płetwa mieczowa (miecz) jest opuszczana i podnoszona przez kręcenie korbą nagwintowanego wałka. Na wałek w części nagwintowanej wprowadzona jest nagwintowana od wewnątrz i odpowiednio profilowana tuleja. Zgodność gwintów między wałkiem a tuleją umożliwia jej przesuwanie osiowe przy skrętach wałka. Do tulei podłączony jest łącznik (przegub). Łącznik z tuleją połączony jest bolcem, natomiast łącznik z płetwą mieczową połączony jest bolcem z nasuniętym na nim łożyskiem. W miarę kręcenia korbą w lewo, tuleja z łącznikiem przesuwa się do przodu i płetwa mieczowa oparta na bolcu z łożyskiem swoim ciężarem obniża się do dołu. Pociąganie płetwy mieczowej do góry wymaga kręcenia korbą w prawo. Zanurzenie płetwy mieczowej jest zależne od pozycji łącznika. Przy kątowej pozycji łącznika, płetwa mieczowa uderzona od dołu przeszkodą automatycznie podniesie się do góry, a po pokonaniu przeszkody powraca na swoją poprzednio ustawioną pozycję. Takie ruchy płetwy mieczowej bez zmiany pozycji tulei na wałku gwintowanym są możliwe dzięki wyciętej w płetwie mieczowej szczelinie kształtu półksiężycowatego, w której przesuwa się łożysko usytuowane na bolcu w dolnej części łącznika. W przedstawionym urządzeniu mieczowym istnieje możliwość zablokowania płetwy mieczowej przez pionowe ustawienie łącznika łączącego tuleję z płytą mieczową. W tej pozycji płetwa mieczowa jest maksymalnie zanurzona i jednocześnie przygotowana do blokady. Gdy jacht przekroczy 90 stopni przechyłu bocznego (licząc od pozyqi pionowej), następuje automatyczne przesunięcie się płetwy mieczowej i jej samoczynne zablokowanie. Blokada uniemożliwia cofnięcie się płetwy miecza do skrzynki mieczowej. W takim momencie w pełni wyciągnięta i zablokowana płetwa miecza stanowi przeciwwagę prostując jacht i uniemożliwiając jego przewrócenie dnem do góry. Jest to możliwe, gdyż półksiężycowata szczelina w mieczu ma kątowe załamanie

4 -3- z jednej strony, w które wpada bolec z łożyskiem i nie może się dalej przesunąć. Znajdujący się w płetwie mieczowej drugi mały podłużny otwór, w którym jest bolec mocujący ruchomą płetwę mieczową do skrzynki mieczowej, umożliwia ruch miecza w linii osiowej i utrwala blokadę. Dzięki tym otworom płetwa mieczowa zostaje unieruchomiona na bolcach. Odblokowanie następuje automatycznie, gdy jacht przyjmie powtórnie pozycję dnem do dołu. Dodatkowym walorem urządzenia mieczowego jest możliwość zabezpieczenia jachtu przed kradzieżą w przypadku, gdy jest zacumowany przy płaskim brzegu. Po zacumowaniu, miecz celowo należy wtedy opuścić do dołu, odłączyć i schować korbę. W przypadku spychania jachtu na wodę miecz oparty na dnie zagłębia się w dno co uniemożliwia zepchnięcie jachtu. Odpłynięcie jest możliwe po zamontowaniu korby do wałka i podciągnięciu miecza do skrzynki mieczowej. Pływanie z ciągle opuszczonym mieczem podnoszącym się automatycznie tylko na przeszkodach, stale utrzymuje punkt ciężkości całego jachtu w możliwie najniższej pozycji a kształt głęboko zanurzonego miecza stale przeciwdziała drytowi. Pływanie z zastosowaniem proponowanego urządzenia mieczowego nie wymaga ciągłych regulacji zanurzonego miecza. Urządzenie może być zastosowane przy produkcji nowych jachtów lub może być montowane w jachtach już pływających po wyeliminowaniu starej skrzynki mieczowej wraz z mieczem. Urządzenie mieczowe do jachtów w przykładach wykonania jest przedstawione na rysunku, na którym fig.1 pokazuje składowe elementy urządzenia w stanie spoczynku jachtu, gdzie płyta mieczowa jest w skrzynce mieczowej; fig. 2 natomiast pokazuje maksymalnie opuszczoną płytę mieczową podczas pływania.

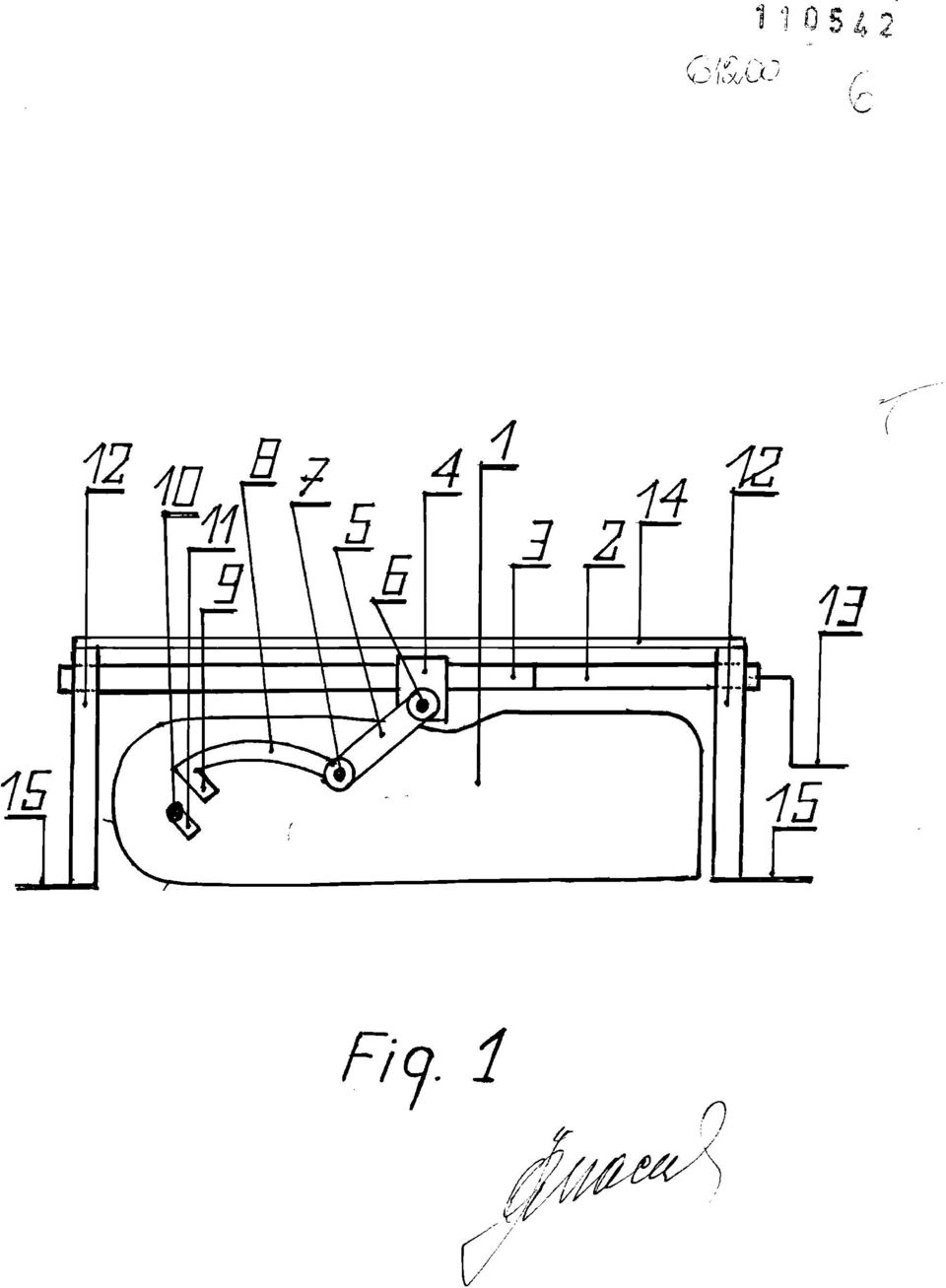

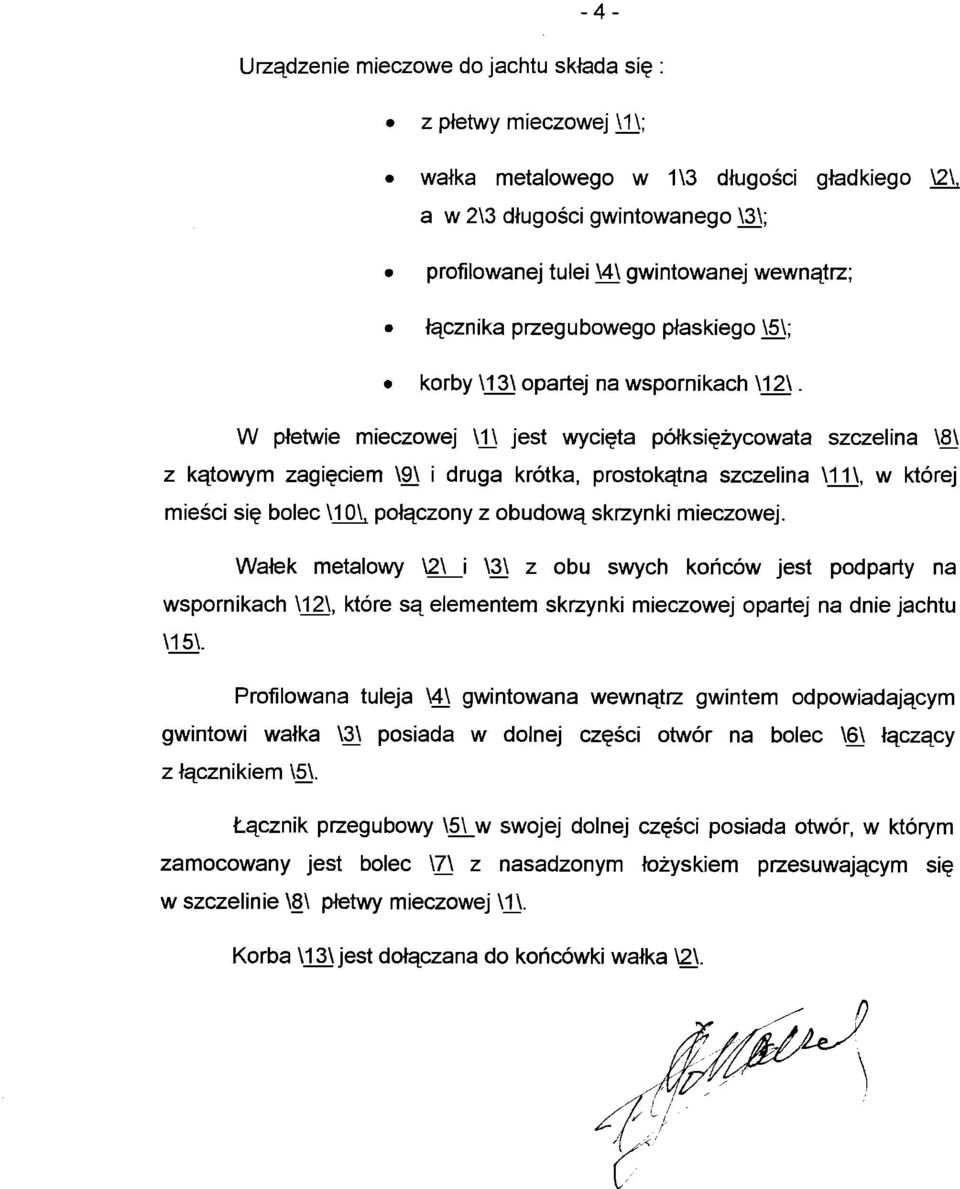

5 -4- Urządzenie mieczowe do jachtu składa się : z płetwy mieczowej \1\; wałka metalowego w 1\3 długości gładkiego \2\, a w 2\3 długości gwintowanego \3\; profilowanej tulei \4\ gwintowanej wewnątrz; łącznika przegubowego płaskiego \5\; korby \13\ opartej na wspornikach \12\. W płetwie mieczowej \1\ jest wycięta półksiężycowata szczelina \8\ z kątowym zagięciem \9\ i druga krótka, prostokątna szczelina \11\, w której mieści się bolec \10\, połączony z obudową skrzynki mieczowej. Wałek metalowy \2\ i \3\ z obu swych końców jest podparty na wspornikach \12\, które są elementem skrzynki mieczowej opartej na dnie jachtu \15_\. Profilowana tuleja \4\ gwintowana wewnątrz gwintem odpowiadającym gwintowi wałka \3\ posiada w dolnej części otwór na bolec \6\ łączący z łącznikiem \5l Łącznik przegubowy \5\ w swojej dolnej części posiada otwór, w którym zamocowany jest bolec \7\ z nasadzonym łożyskiem przesuwającym się w szczelinie \8\ płetwy mieczowej \1\. Korba \13\ jest dołączana do końcówki wałka \2\.

6 Zastrzeżenia ochronne 1. Urządzenie mieczowe do jachtów składające się z płetwy mieczowej \1\, wałka \2\ i \3\, tulei profilowanej \4\, łącznika \5\ i korby \13\ znamienne jest tym, że płetwa mieczowa \1\ jest opuszczana i pociągana do góry przez podłączony do niej łącznik \5\, który z przeciwnej strony połączony jest z profilowaną tuleją \4\ nagwintowaną od wewnątrz i przemieszczającą się osiowo w miarę kręcenia wałkiem \2\ i \3\ przez podłączoną korbę \13\. 2. Urządzenie mieczowe zgodnie z zastrzeżeniem 1 znamienne jest tym, że posiada płetwę mieczową \1\, w której wycięta jest półksiężycowata szczelina \8\ z jednej strony posiadająca kątowe zagięcie \9\. 3. Urządzenie mieczowe zgodnie z zastrzeżeniem 1 znamienne jest tym, że posiada wałek w 1\3 długości gładki \2\ a w 2\3 długości gwintowany \3\ gwintem trapezowym. 4. Urządzenie mieczowe zgodnie z zastrzeżeniem 1, znamienne jest tym, że posiada profilowaną tuleję \4\, która jest gwintowana wewnątrz gwintem trapezowym odpowiadającym gwintowi na wałku \3\ i która w swej dolnej części posiada otwór \6\ do połączenia z łącznikiem \5\. 5. Urządzenie mieczowe zgodnie z zastrzeżeniem 1 znamienne jest tym, że posiada łącznik \5\ z otworem \6\ do połączenia z tuleją \4\ i otworem \7\ do połączenia z płetwą mieczową VU. 6. Urządzenie mieczowe zgodnie z zastrzeżeniem 1 znamienne jest tym, że posiada korbę \13\ podłączaną do końcówki wałka \2\.

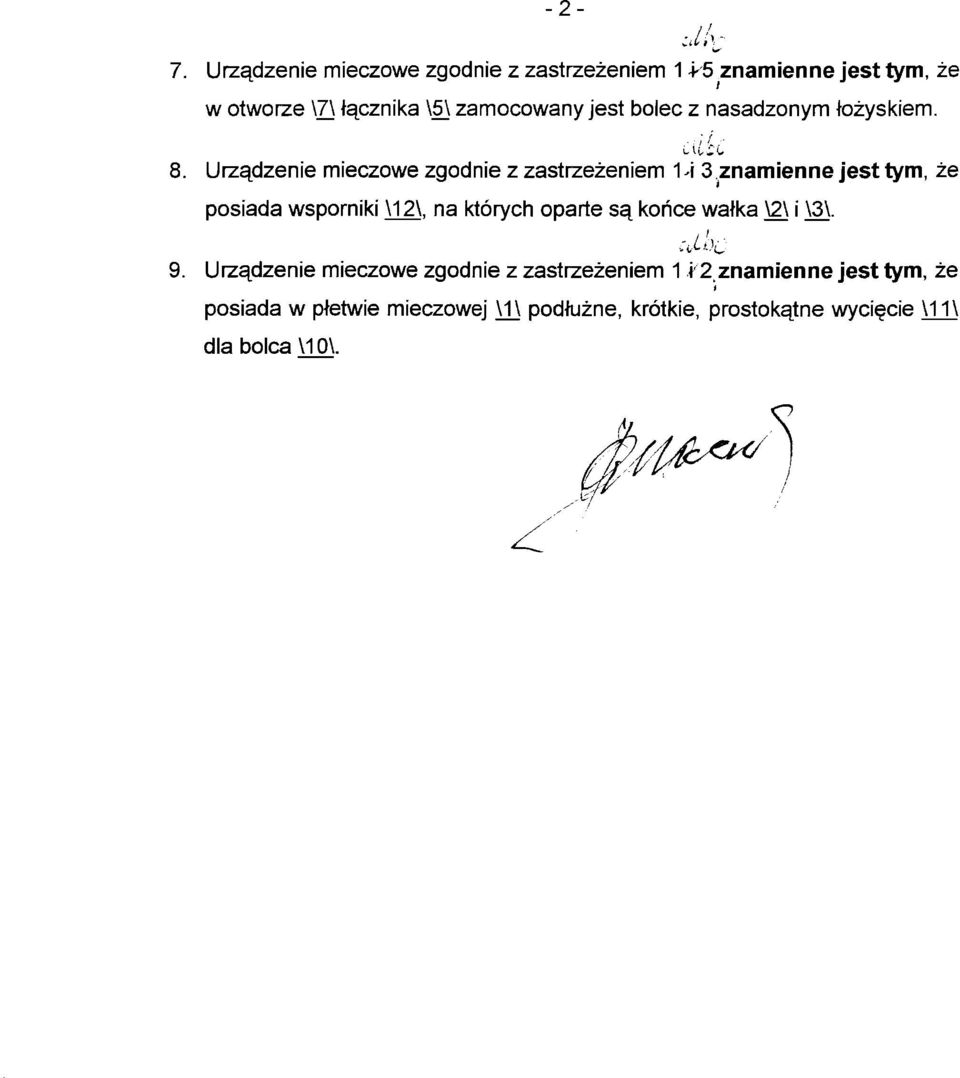

7 7. Urządzenie mieczowe zgodnie z zastrzeżeniem 1 v5 znamienne jest tym, że w otworze \7\ łącznika \5\ zamocowany jest bolec z nasadzonym łożyskiem. 8. Urządzenie mieczowe zgodnie z zastrzeżeniem 14 3 znamienne jest tym, że posiada wsporniki \12\, na których oparte są końce wałka \2\ i \3\. 9. Urządzenie mieczowe zgodnie z zastrzeżeniem 1 i 2 znamienne jest tym, że posiada w płetwie mieczowej \1\ podłużne, krótkie, prostokątne wycięcie \11\ dla bolca \10\. M& ")

8 b&l0 1 '1 Q V i Ficj. i n W/"

9 /? -//7-n 5 Fio. 2
