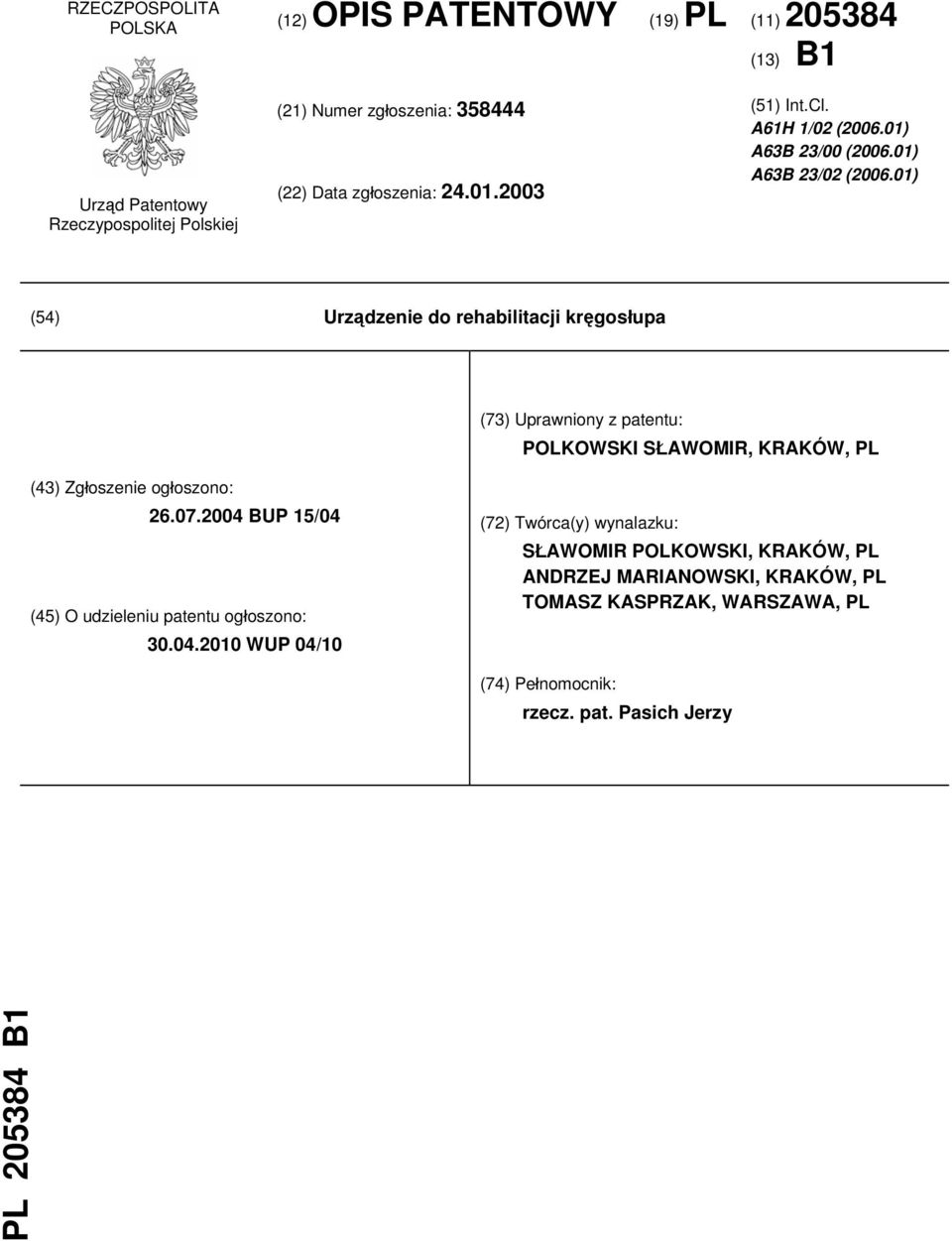

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Int.Cl. A61H 1/02 ( ) A63B 23/00 ( ) A63B 23/02 ( ) (54) Urządzenie do rehabilitacji kręgosłupa (73) Uprawniony z patentu: POLKOWSKI SŁAWOMIR, KRAKÓW, PL (43) Zgłoszenie ogłoszono: BUP 15/04 (45) O udzieleniu patentu ogłoszono: WUP 04/10 (72) Twórca(y) wynalazku: SŁAWOMIR POLKOWSKI, KRAKÓW, PL ANDRZEJ MARIANOWSKI, KRAKÓW, PL TOMASZ KASPRZAK, WARSZAWA, PL (74) Pełnomocnik: rzecz. pat. Pasich Jerzy PL B1

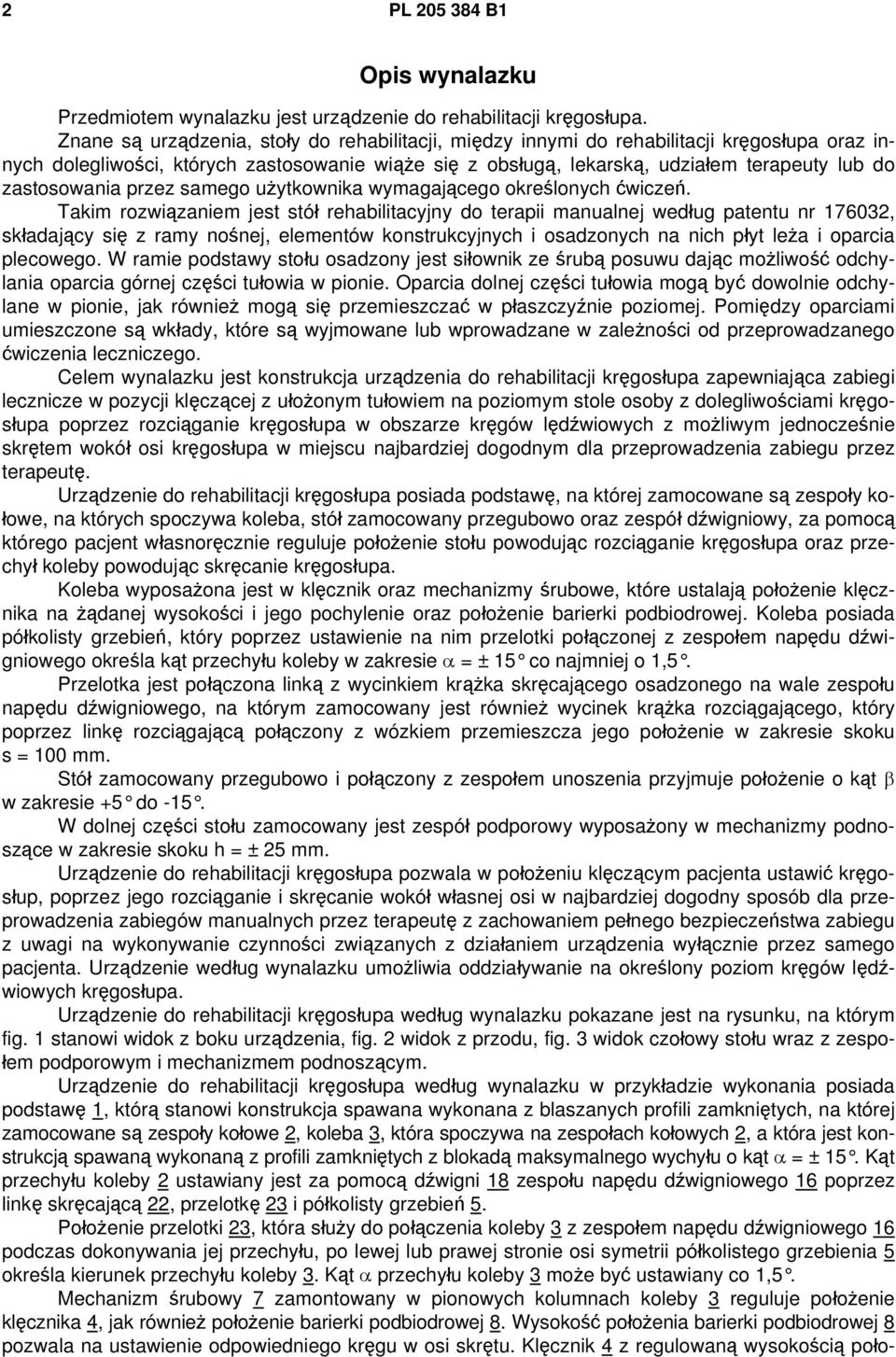

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest urządzenie do rehabilitacji kręgosłupa. Znane są urządzenia, stoły do rehabilitacji, między innymi do rehabilitacji kręgosłupa oraz innych dolegliwości, których zastosowanie wiąże się z obsługą, lekarską, udziałem terapeuty lub do zastosowania przez samego użytkownika wymagającego określonych ćwiczeń. Takim rozwiązaniem jest stół rehabilitacyjny do terapii manualnej według patentu nr , składający się z ramy nośnej, elementów konstrukcyjnych i osadzonych na nich płyt leża i oparcia plecowego. W ramie podstawy stołu osadzony jest siłownik ze śrubą posuwu dając możliwość odchylania oparcia górnej części tułowia w pionie. Oparcia dolnej części tułowia mogą być dowolnie odchylane w pionie, jak również mogą się przemieszczać w płaszczyźnie poziomej. Pomiędzy oparciami umieszczone są wkłady, które są wyjmowane lub wprowadzane w zależności od przeprowadzanego ćwiczenia leczniczego. Celem wynalazku jest konstrukcja urządzenia do rehabilitacji kręgosłupa zapewniająca zabiegi lecznicze w pozycji klęczącej z ułożonym tułowiem na poziomym stole osoby z dolegliwościami kręgosłupa poprzez rozciąganie kręgosłupa w obszarze kręgów lędźwiowych z możliwym jednocześnie skrętem wokół osi kręgosłupa w miejscu najbardziej dogodnym dla przeprowadzenia zabiegu przez terapeutę. Urządzenie do rehabilitacji kręgosłupa posiada podstawę, na której zamocowane są zespoły kołowe, na których spoczywa koleba, stół zamocowany przegubowo oraz zespół dźwigniowy, za pomocą którego pacjent własnoręcznie reguluje położenie stołu powodując rozciąganie kręgosłupa oraz przechył koleby powodując skręcanie kręgosłupa. Koleba wyposażona jest w klęcznik oraz mechanizmy śrubowe, które ustalają położenie klęcznika na żądanej wysokości i jego pochylenie oraz położenie barierki podbiodrowej. Koleba posiada półkolisty grzebień, który poprzez ustawienie na nim przelotki połączonej z zespołem napędu dźwigniowego określa kąt przechyłu koleby w zakresie α = ± 15 co najmniej o 1,5. Przelotka jest połączona linką z wycinkiem krążka skręcającego osadzonego na wale zespołu napędu dźwigniowego, na którym zamocowany jest również wycinek krążka rozciągającego, który poprzez linkę rozciągającą połączony z wózkiem przemieszcza jego położenie w zakresie skoku s = 100 mm. Stół zamocowany przegubowo i połączony z zespołem unoszenia przyjmuje położenie o kąt β w zakresie +5 do -15. W dolnej części stołu zamocowany jest zespół podporowy wyposażony w mechanizmy podnoszące w zakresie skoku h = ± 25 mm. Urządzenie do rehabilitacji kręgosłupa pozwala w położeniu klęczącym pacjenta ustawić kręgosłup, poprzez jego rozciąganie i skręcanie wokół własnej osi w najbardziej dogodny sposób dla przeprowadzenia zabiegów manualnych przez terapeutę z zachowaniem pełnego bezpieczeństwa zabiegu z uwagi na wykonywanie czynności związanych z działaniem urządzenia wyłącznie przez samego pacjenta. Urządzenie według wynalazku umożliwia oddziaływanie na określony poziom kręgów lędźwiowych kręgosłupa. Urządzenie do rehabilitacji kręgosłupa według wynalazku pokazane jest na rysunku, na którym fig. 1 stanowi widok z boku urządzenia, fig. 2 widok z przodu, fig. 3 widok czołowy stołu wraz z zespołem podporowym i mechanizmem podnoszącym. Urządzenie do rehabilitacji kręgosłupa według wynalazku w przykładzie wykonania posiada podstawę 1, którą stanowi konstrukcja spawana wykonana z blaszanych profili zamkniętych, na której zamocowane są zespoły kołowe 2, koleba 3, która spoczywa na zespołach kołowych 2, a która jest konstrukcją spawaną wykonaną z profili zamkniętych z blokadą maksymalnego wychyłu o kąt α = ± 15. Kąt przechyłu koleby 2 ustawiany jest za pomocą dźwigni 18 zespołu napędu dźwigniowego 16 poprzez linkę skręcającą 22, przelotkę 23 i półkolisty grzebień 5. Położenie przelotki 23, która służy do połączenia koleby 3 z zespołem napędu dźwigniowego 16 podczas dokonywania jej przechyłu, po lewej lub prawej stronie osi symetrii półkolistego grzebienia 5 określa kierunek przechyłu koleby 3. Kąt α przechyłu koleby 3 może być ustawiany co 1,5. Mechanizm śrubowy 7 zamontowany w pionowych kolumnach koleby 3 reguluje położenie klęcznika 4, jak również położenie barierki podbiodrowej 8. Wysokość położenia barierki podbiodrowej 8 pozwala na ustawienie odpowiedniego kręgu w osi skrętu. Klęcznik 4 z regulowaną wysokością poło-

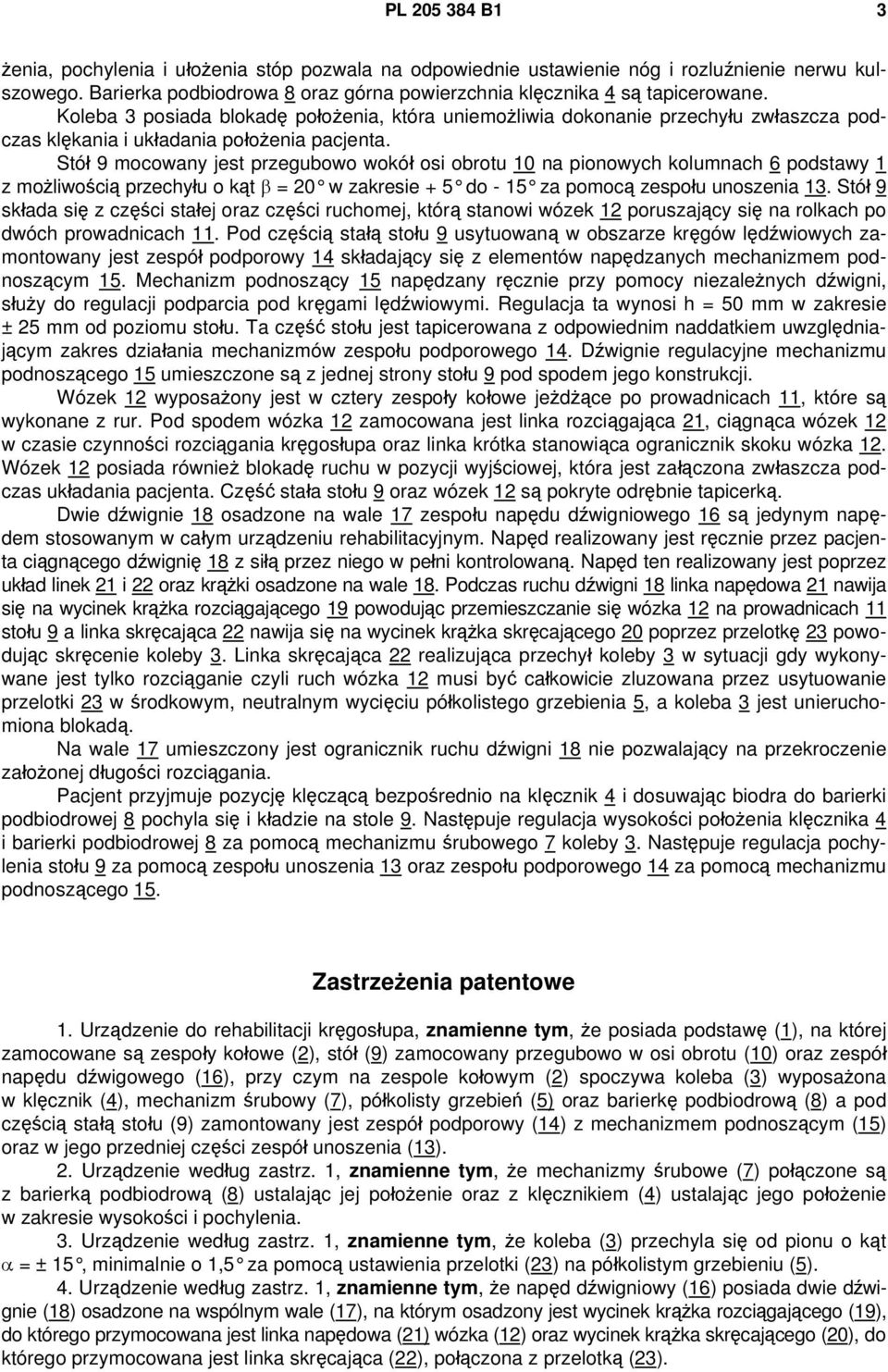

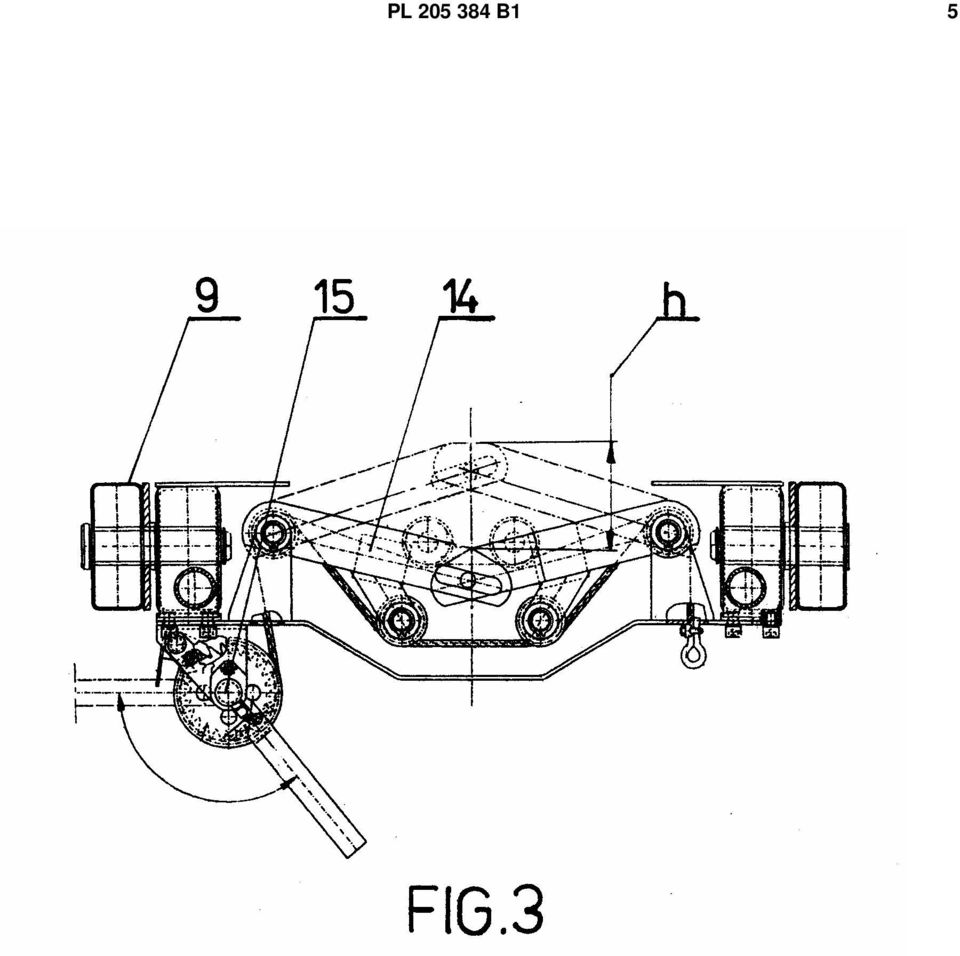

3 PL B1 3 żenia, pochylenia i ułożenia stóp pozwala na odpowiednie ustawienie nóg i rozluźnienie nerwu kulszowego. Barierka podbiodrowa 8 oraz górna powierzchnia klęcznika 4 są tapicerowane. Koleba 3 posiada blokadę położenia, która uniemożliwia dokonanie przechyłu zwłaszcza podczas klękania i układania położenia pacjenta. Stół 9 mocowany jest przegubowo wokół osi obrotu 10 na pionowych kolumnach 6 podstawy 1 z możliwością przechyłu o kąt β = 20 w zakresie + 5 do - 15 za pomocą zespołu unoszenia 13. Stół 9 składa się z części stałej oraz części ruchomej, którą stanowi wózek 12 poruszający się na rolkach po dwóch prowadnicach 11. Pod częścią stałą stołu 9 usytuowaną w obszarze kręgów lędźwiowych zamontowany jest zespół podporowy 14 składający się z elementów napędzanych mechanizmem podnoszącym 15. Mechanizm podnoszący 15 napędzany ręcznie przy pomocy niezależnych dźwigni, służy do regulacji podparcia pod kręgami lędźwiowymi. Regulacja ta wynosi h = 50 mm w zakresie ± 25 mm od poziomu stołu. Ta część stołu jest tapicerowana z odpowiednim naddatkiem uwzględniającym zakres działania mechanizmów zespołu podporowego 14. Dźwignie regulacyjne mechanizmu podnoszącego 15 umieszczone są z jednej strony stołu 9 pod spodem jego konstrukcji. Wózek 12 wyposażony jest w cztery zespoły kołowe jeżdżące po prowadnicach 11, które są wykonane z rur. Pod spodem wózka 12 zamocowana jest linka rozciągająca 21, ciągnąca wózek 12 w czasie czynności rozciągania kręgosłupa oraz linka krótka stanowiąca ogranicznik skoku wózka 12. Wózek 12 posiada również blokadę ruchu w pozycji wyjściowej, która jest załączona zwłaszcza podczas układania pacjenta. Część stała stołu 9 oraz wózek 12 są pokryte odrębnie tapicerką. Dwie dźwignie 18 osadzone na wale 17 zespołu napędu dźwigniowego 16 są jedynym napędem stosowanym w całym urządzeniu rehabilitacyjnym. Napęd realizowany jest ręcznie przez pacjenta ciągnącego dźwignię 18 z siłą przez niego w pełni kontrolowaną. Napęd ten realizowany jest poprzez układ linek 21 i 22 oraz krążki osadzone na wale 18. Podczas ruchu dźwigni 18 linka napędowa 21 nawija się na wycinek krążka rozciągającego 19 powodując przemieszczanie się wózka 12 na prowadnicach 11 stołu 9 a linka skręcająca 22 nawija się na wycinek krążka skręcającego 20 poprzez przelotkę 23 powodując skręcenie koleby 3. Linka skręcająca 22 realizująca przechył koleby 3 w sytuacji gdy wykonywane jest tylko rozciąganie czyli ruch wózka 12 musi być całkowicie zluzowana przez usytuowanie przelotki 23 w środkowym, neutralnym wycięciu półkolistego grzebienia 5, a koleba 3 jest unieruchomiona blokadą. Na wale 17 umieszczony jest ogranicznik ruchu dźwigni 18 nie pozwalający na przekroczenie założonej długości rozciągania. Pacjent przyjmuje pozycję klęczącą bezpośrednio na klęcznik 4 i dosuwając biodra do barierki podbiodrowej 8 pochyla się i kładzie na stole 9. Następuje regulacja wysokości położenia klęcznika 4 i barierki podbiodrowej 8 za pomocą mechanizmu śrubowego 7 koleby 3. Następuje regulacja pochylenia stołu 9 za pomocą zespołu unoszenia 13 oraz zespołu podporowego 14 za pomocą mechanizmu podnoszącego 15. Zastrzeżenia patentowe 1. Urządzenie do rehabilitacji kręgosłupa, znamienne tym, że posiada podstawę (1), na której zamocowane są zespoły kołowe (2), stół (9) zamocowany przegubowo w osi obrotu (10) oraz zespół napędu dźwigowego (16), przy czym na zespole kołowym (2) spoczywa koleba (3) wyposażona w klęcznik (4), mechanizm śrubowy (7), półkolisty grzebień (5) oraz barierkę podbiodrową (8) a pod częścią stałą stołu (9) zamontowany jest zespół podporowy (14) z mechanizmem podnoszącym (15) oraz w jego przedniej części zespół unoszenia (13). 2. Urządzenie według zastrz. 1, znamienne tym, że mechanizmy śrubowe (7) połączone są z barierką podbiodrową (8) ustalając jej położenie oraz z klęcznikiem (4) ustalając jego położenie w zakresie wysokości i pochylenia. 3. Urządzenie według zastrz. 1, znamienne tym, że koleba (3) przechyla się od pionu o kąt α = ± 15, minimalnie o 1,5 za pomocą ustawienia przelotki (23) na półkolistym grzebieniu (5). 4. Urządzenie według zastrz. 1, znamienne tym, że napęd dźwigniowy (16) posiada dwie dźwignie (18) osadzone na wspólnym wale (17), na którym osadzony jest wycinek krążka rozciągającego (19), do którego przymocowana jest linka napędowa (21) wózka (12) oraz wycinek krążka skręcającego (20), do którego przymocowana jest linka skręcająca (22), połączona z przelotką (23).

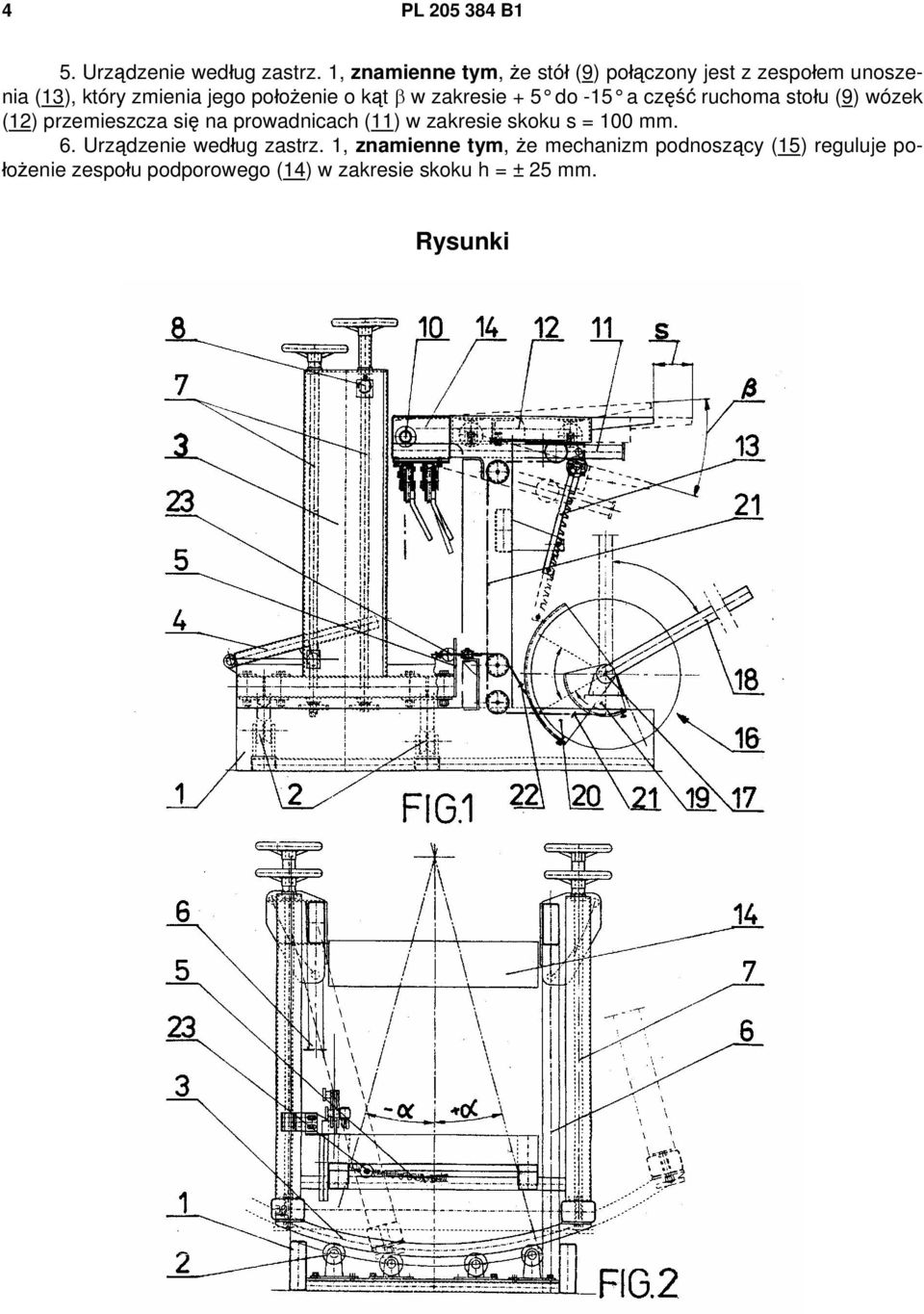

4 4 PL B1 5. Urządzenie według zastrz. 1, znamienne tym, że stół (9) połączony jest z zespołem unoszenia (13), który zmienia jego położenie o kąt β w zakresie + 5 do -15 a część ruchoma stołu (9) wózek (12) przemieszcza się na prowadnicach (11) w zakresie skoku s = 100 mm. 6. Urządzenie według zastrz. 1, znamienne tym, że mechanizm podnoszący (15) reguluje położenie zespołu podporowego (14) w zakresie skoku h = ± 25 mm. Rysunki

5 PL B1 5

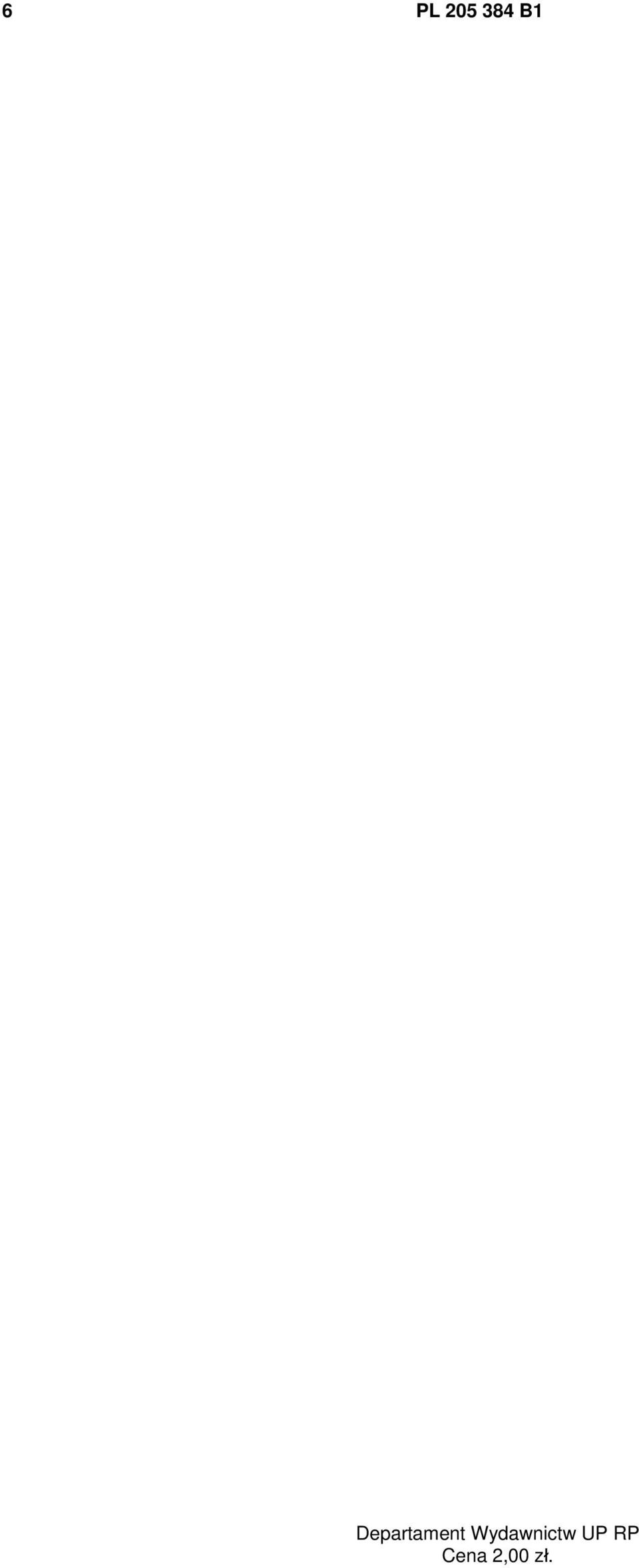

6 6 PL B1 Departament Wydawnictw UP RP Cena 2,00 zł.
