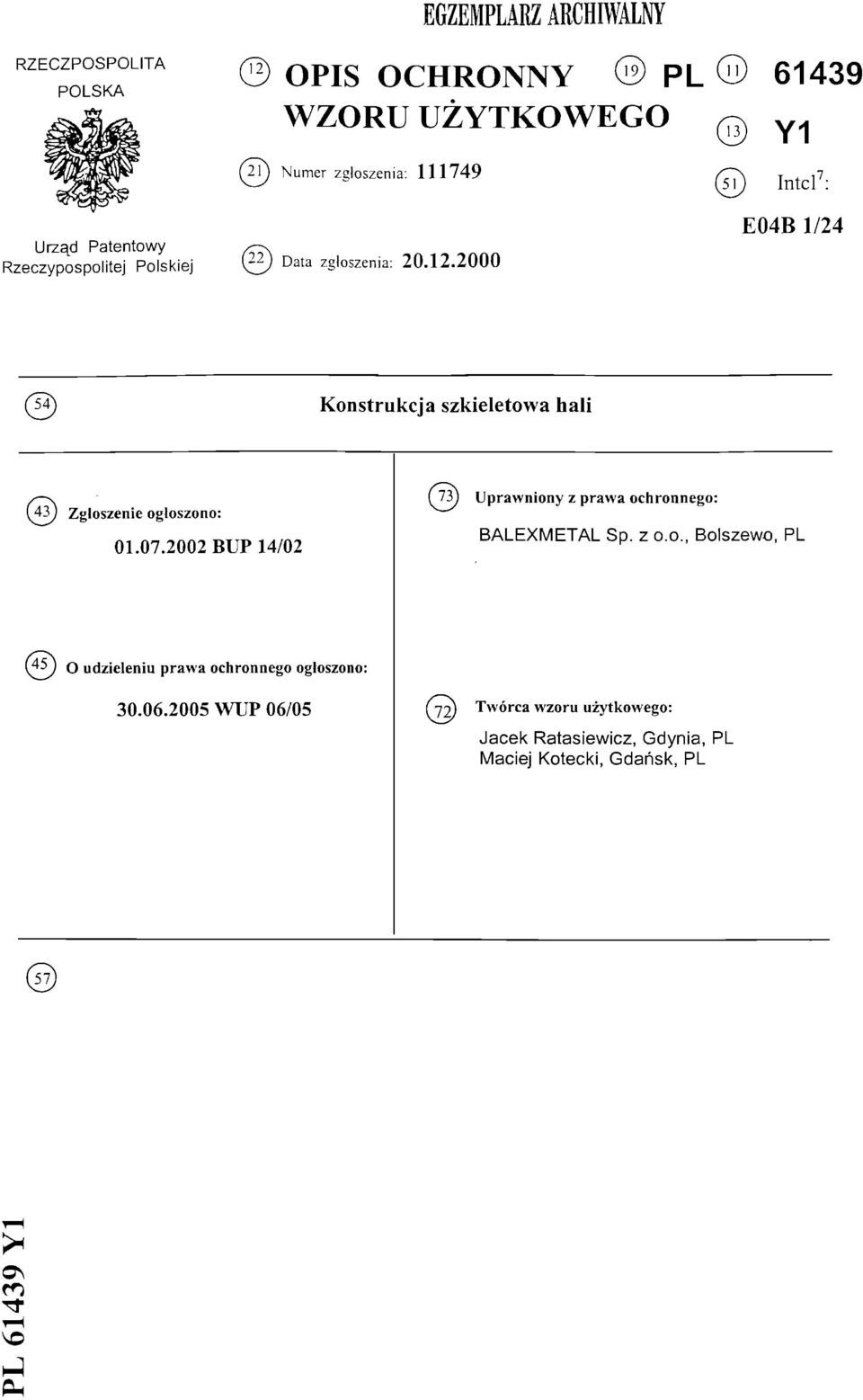

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA OPIS OCHRONNY PL WZORU UŻYTKOWEGO q Y1 [2n Numer zgłoszenia: f~\ T,7. Urząd Patentowy Rzeczypospolitej Data zgłoszenia: E04B 1/24 Konstrukcja szkieletowa hali (43) Zgłoszenie ogłoszono: BUP 14/02 Uprawniony z prawa ochronnego: BALEXMETAL Sp. z o.o., Bolszewo, PL (45) 0 udzieleniu prawa ochronnego ogłoszono: WUP 06/05 Twórcawzoru użytkowego: Jacek Ratasiewicz, Gdynia, PL Maciej Kotecki, Gdańsk, PL On

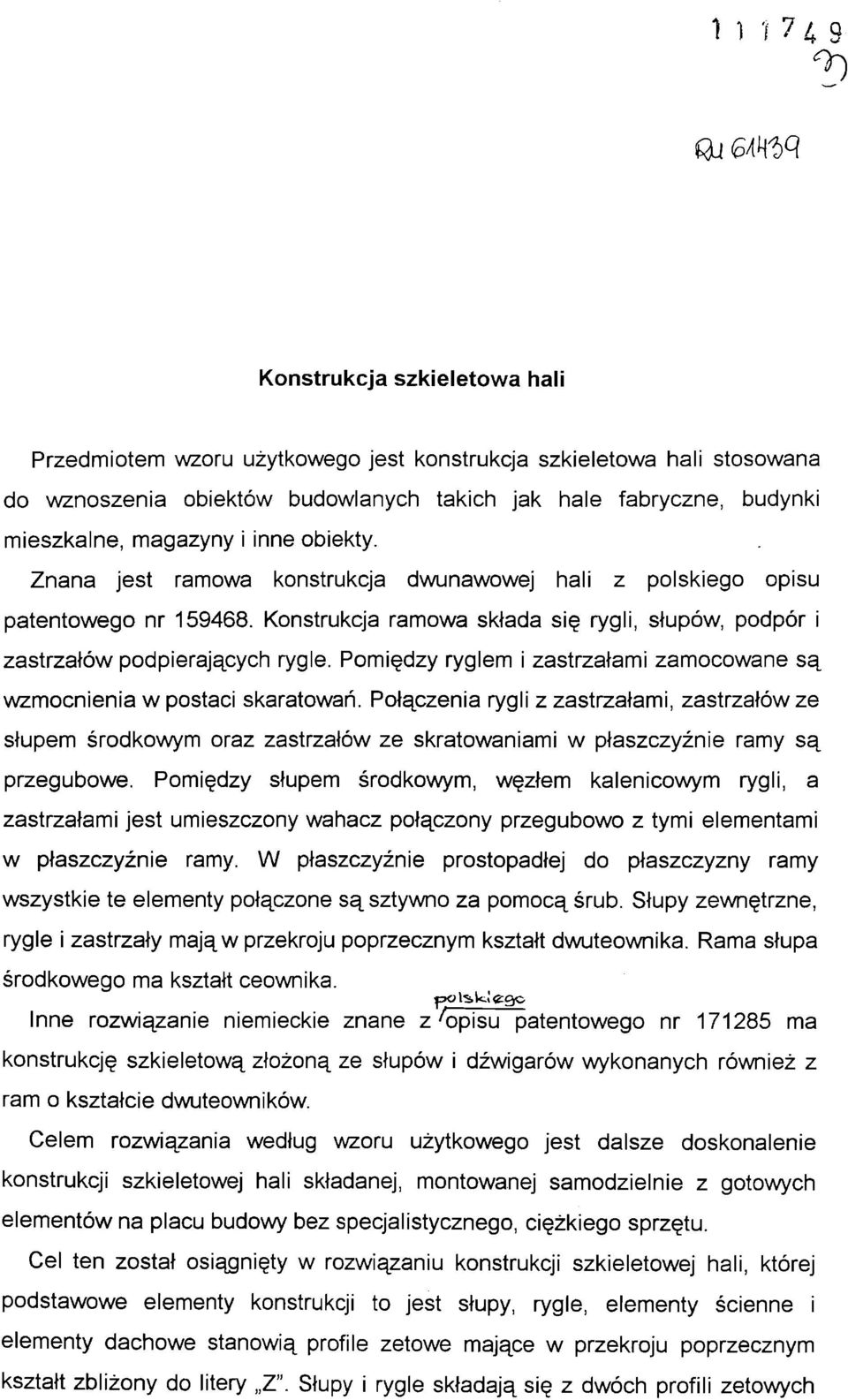

2 Konstrukcja szkieletowa hali Przedmiotem wzoru użytkowego jest konstrukcja szkieletowa hali stosowana do wznoszenia obiektów budowlanych takich jak hale fabryczne, budynki mieszkalne, magazyny i inne obiekty. Znana jest ramowa konstrukcja dwunawowej hali z polskiego opisu patentowego nr Konstrukcja ramowa składa się rygli, słupów, podpór i zastrzałów podpierających rygle. Pomiędzy ryglem i zastrzałami zamocowane są wzmocnienia w postaci skaratowań. Połączenia rygli z zastrzałami, zastrzałów ze słupem środkowym oraz zastrzałów ze skratowaniami w płaszczyźnie ramy są przegubowe. Pomiędzy słupem środkowym, węzłem kalenicowym rygli, a zastrzałami jest umieszczony wahacz połączony przegubowo z tymi elementami w płaszczyźnie ramy. W płaszczyźnie prostopadłej do płaszczyzny ramy wszystkie te elementy połączone są sztywno za pomocą śrub. Słupy zewnętrzne, rygle i zastrzały mają w przekroju poprzecznym kształt dwuteownika. Rama słupa środkowego ma kształt ceownika. polaki &QC> Inne rozwiązanie niemieckie znane z ^opisu patentowego nr ma konstrukcję szkieletową złożoną ze słupów i ram o kształcie dwuteowników. dźwigarów wykonanych również z Celem rozwiązania według wzoru użytkowego jest dalsze doskonalenie konstrukcji szkieletowej hali składanej, montowanej samodzielnie z gotowych elementów na placu budowy bez specjalistycznego, ciężkiego sprzętu. Cel ten został osiągnięty w rozwiązaniu konstrukcji szkieletowej hali, której podstawowe elementy konstrukcji to jest słupy, rygle, elementy ścienne i elementy dachowe stanowią profile zetowe mające w przekroju poprzecznym kształt zbliżony do litery Z". Słupy i rygle składają się z dwóch profili zetowych

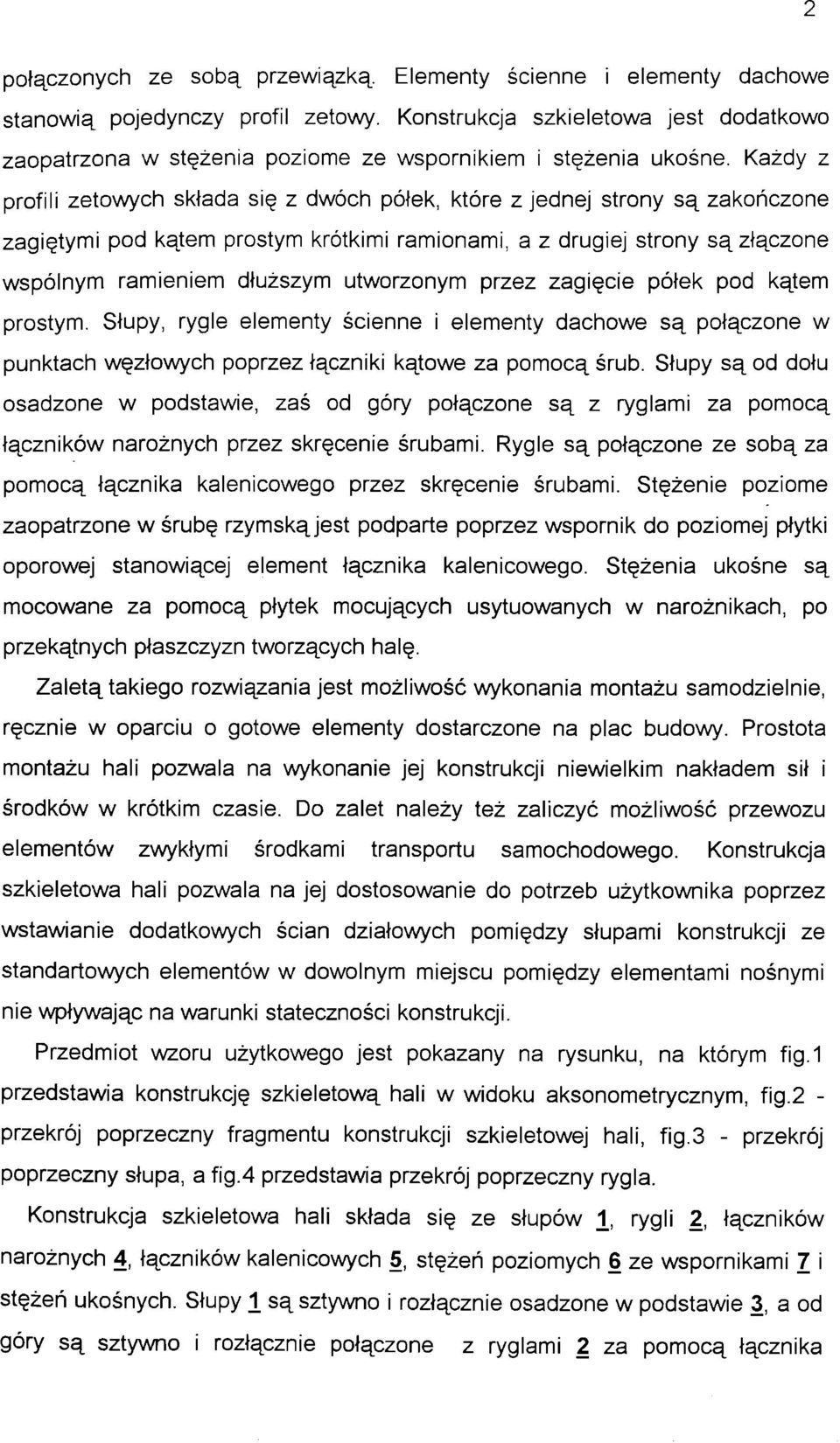

3 2 połączonych ze sobą przewiązką Elementy ścienne i elementy dachowe stanowią pojedynczy profil zetowy. Konstrukcja szkieletowa jest dodatkowo zaopatrzona w stężenia poziome ze wspornikiem i stężenia ukośne. Każdy z profili zetowych składa się z dwóch półek, które z jednej strony są zakończone zagiętymi pod kątem prostym krótkimi ramionami, a z drugiej strony są złączone wspólnym ramieniem dłuższym utworzonym przez zagięcie półek pod kątem prostym. Słupy, rygle elementy ścienne i elementy dachowe są połączone w punktach węzłowych poprzez łączniki kątowe za pomocą śrub. Słupy są od dołu osadzone w podstawie, zaś od góry połączone są z ryglami za pomocą łączników narożnych przez skręcenie śrubami. Rygle są połączone ze sobą za pomocą łącznika kalenicowego przez skręcenie śrubami. Stężenie poziome zaopatrzone w śrubę rzymską jest podparte poprzez wspornik do poziomej płytki oporowej stanowiącej element łącznika kalenicowego. Stężenia ukośne są mocowane za pomocą płytek mocujących usytuowanych w narożnikach, po przekątnych płaszczyzn tworzących halę. Zaletą takiego rozwiązania jest możliwość wykonania montażu samodzielnie, ręcznie w oparciu o gotowe elementy dostarczone na plac budowy. Prostota montażu hali pozwala na wykonanie jej konstrukcji niewielkim nakładem sił i środków w krótkim czasie. Do zalet należy też zaliczyć możliwość przewozu elementów zwykłymi środkami transportu samochodowego. Konstrukcja szkieletowa hali pozwala na jej dostosowanie do potrzeb użytkownika poprzez wstawianie dodatkowych ścian działowych pomiędzy słupami konstrukcji ze standartowych elementów w dowolnym miejscu pomiędzy elementami nośnymi nie wpływając na warunki stateczności konstrukcji. Przedmiot wzoru użytkowego jest pokazany na rysunku, na którym fig. 1 przedstawia konstrukcję szkieletową hali w widoku aksonometrycznym, fig.2 - przekrój poprzeczny fragmentu konstrukcji szkieletowej hali, fig.3 - przekrój poprzeczny słupa, a fig.4 przedstawia przekrój poprzeczny rygla. Konstrukcja szkieletowa hali składa się ze słupów 1_, rygli 2, łączników narożnych 4, łączników kalenicowych 5, stężeń poziomych 6 ze wspornikami 7 i stężeń ukośnych. Słupy 1 są sztywno i rozłącznie osadzone w podstawie 3, a od góry są sztywno i rozłącznie połączone z ryglami 2 za pomocą łącznika

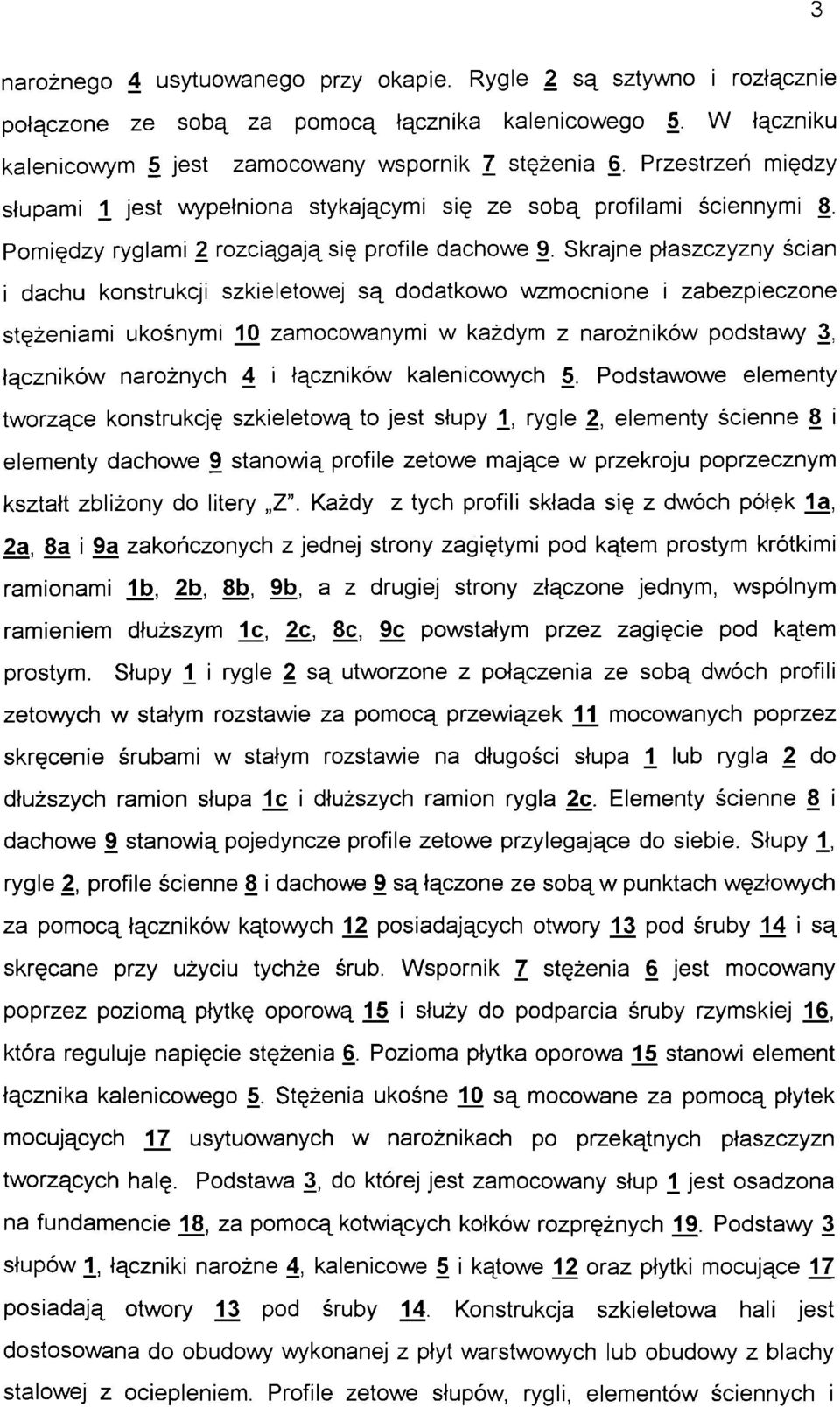

4 3 narożnego 4 usytuowanego przy okapie. Rygle 2 są sztywno i rozłącznie połączone ze sobą za pomocą łącznika kalenicowego 5. W łączniku kalenicowym 5 jest zamocowany wspornik 7 stężenia 6. Przestrzeń między słupami 1 jest wypełniona stykającymi się ze sobą profilami ściennymi 8. Pomiędzy ryglami 2 rozciągają się profile dachowe 9. Skrajne płaszczyzny ścian i dachu konstrukcji szkieletowej są dodatkowo wzmocnione i zabezpieczone stężeniami ukośnymi 10 zamocowanymi w każdym z narożników podstawy 3, łączników narożnych 4 i łączników kalenicowych 5. Podstawowe elementy tworzące konstrukcję szkieletową to jest słupy 1, rygle 2, elementy ścienne 8 i elementy dachowe 9 stanowią profile zetowe mające w przekroju poprzecznym kształt zbliżony do litery Z". Każdy z tych profili składa się z dwóch półek la, 2a, 8a i 9a zakończonych z jednej strony zagiętymi pod kątem prostym krótkimi ramionami Ib, 2b, 8b, 9b, a z drugiej strony złączone jednym, wspólnym ramieniem dłuższym lc, 2c, 8c, 9c powstałym przez zagięcie pod kątem prostym. Słupy 1 i rygle 2 są utworzone z połączenia ze sobą dwóch profili zetowych w stałym rozstawie za pomocą przewiązek H mocowanych poprzez skręcenie śrubami w stałym rozstawie na długości słupa 1 lub rygla 2 do dłuższych ramion słupa lc i dłuższych ramion rygla 2c. Elementy ścienne 8 i dachowe 9 stanowią pojedyncze profile zetowe przylegające do siebie. Słupy 1, rygle 2, profile ścienne 8 i dachowe 9 są łączone ze sobą w punktach węzłowych za pomocą łączników kątowych 12 posiadających otwory 13 pod śruby 14 i są skręcane przy użyciu tychże śrub. Wspornik 7 stężenia 6 jest mocowany poprzez poziomą płytkę oporową 15 i służy do podparcia śruby rzymskiej 16, która reguluje napięcie stężenia 6. Pozioma płytka oporowa 15 stanowi element łącznika kalenicowego 5. Stężenia ukośne 10 są mocowane za pomocą płytek mocujących 17 usytuowanych w narożnikach po przekątnych płaszczyzn tworzących halę. Podstawa 3, do której jest zamocowany słup 1 jest osadzona na fundamencie 18, za pomocą kotwiących kołków rozprężnych 19. Podstawy 3 słupów 1, łączniki narożne 4, kalenicowe 5 i kątowe 12 oraz płytki mocujące 17 posiadają otwory 13 pod śruby 14. Konstrukcja szkieletowa hali jest dostosowana do obudowy wykonanej z płyt warstwowych lub obudowy z blachy stalowej z ociepleniem. Profile zetowe słupów, rygli, elementów ściennych i

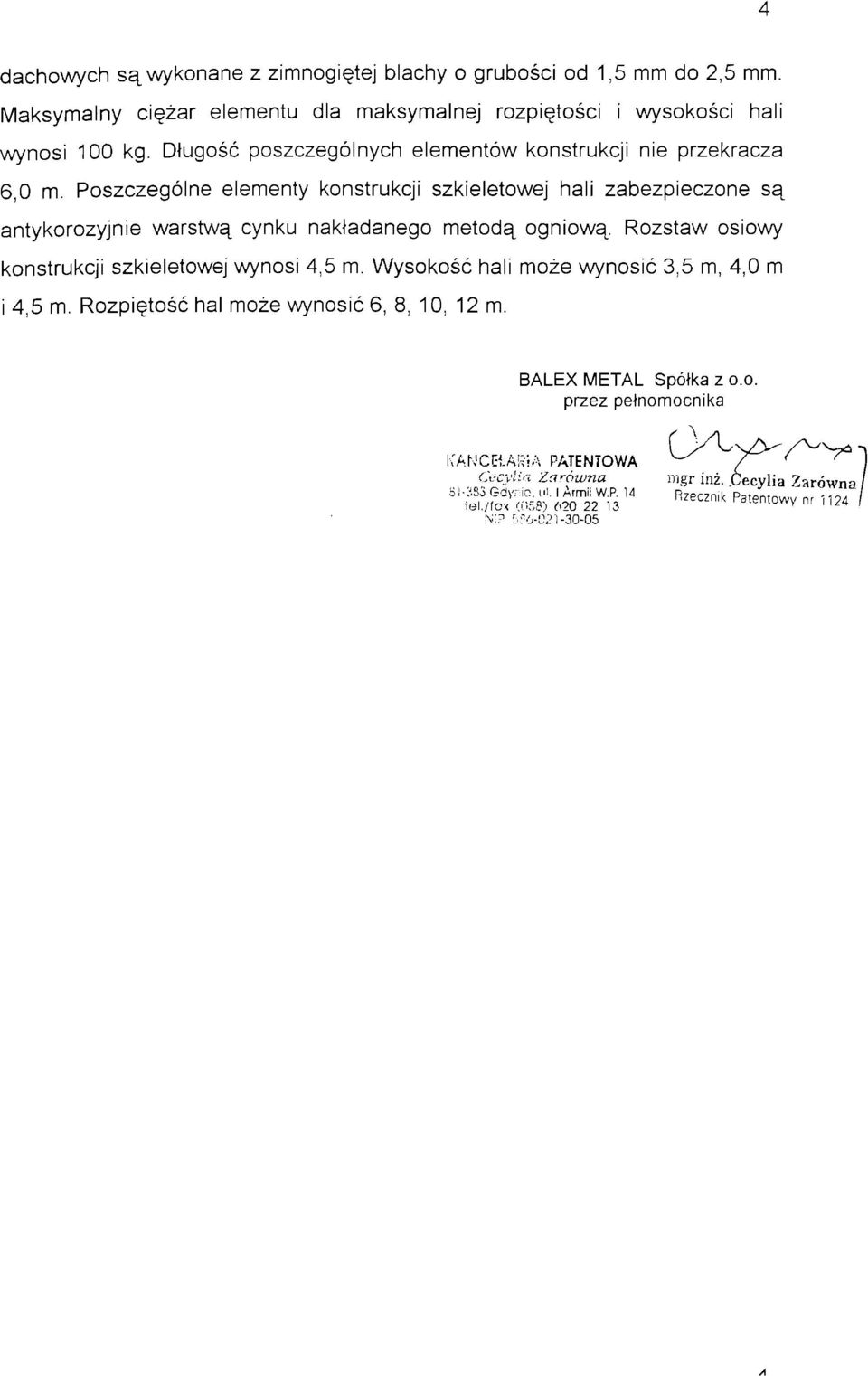

5 4 dachowych są wykonane z zimnogiętej blachy o grubości od 1,5 mm do 2,5 mm. Maksymalny ciężar elementu dla maksymalnej rozpiętości i wysokości hali wynosi 100 kg. Długość poszczególnych elementów konstrukcji nie przekracza 6,0 m. Poszczególne elementy konstrukcji szkieletowej hali zabezpieczone są antykorozyjnie warstwą cynku nakładanego metodą ogniową Rozstaw osiowy konstrukcji szkieletowej wynosi 4,5 m. Wysokość hali może wynosić 3,5 m, 4,0 m i 4,5 m. Rozpiętość hal może wynosić 6, 8, 10, 12 m. BALEX METAL Spółka z o.o. przez pełnomocnika KANCEiAKiA PATENTOWA ^^ V~^< V* Cecylia Zarówno, mgr inż..cecylia Zarówna "tsfo?^' ^1314 Rz6"nik P3!en' V nr 1124 N!? ^

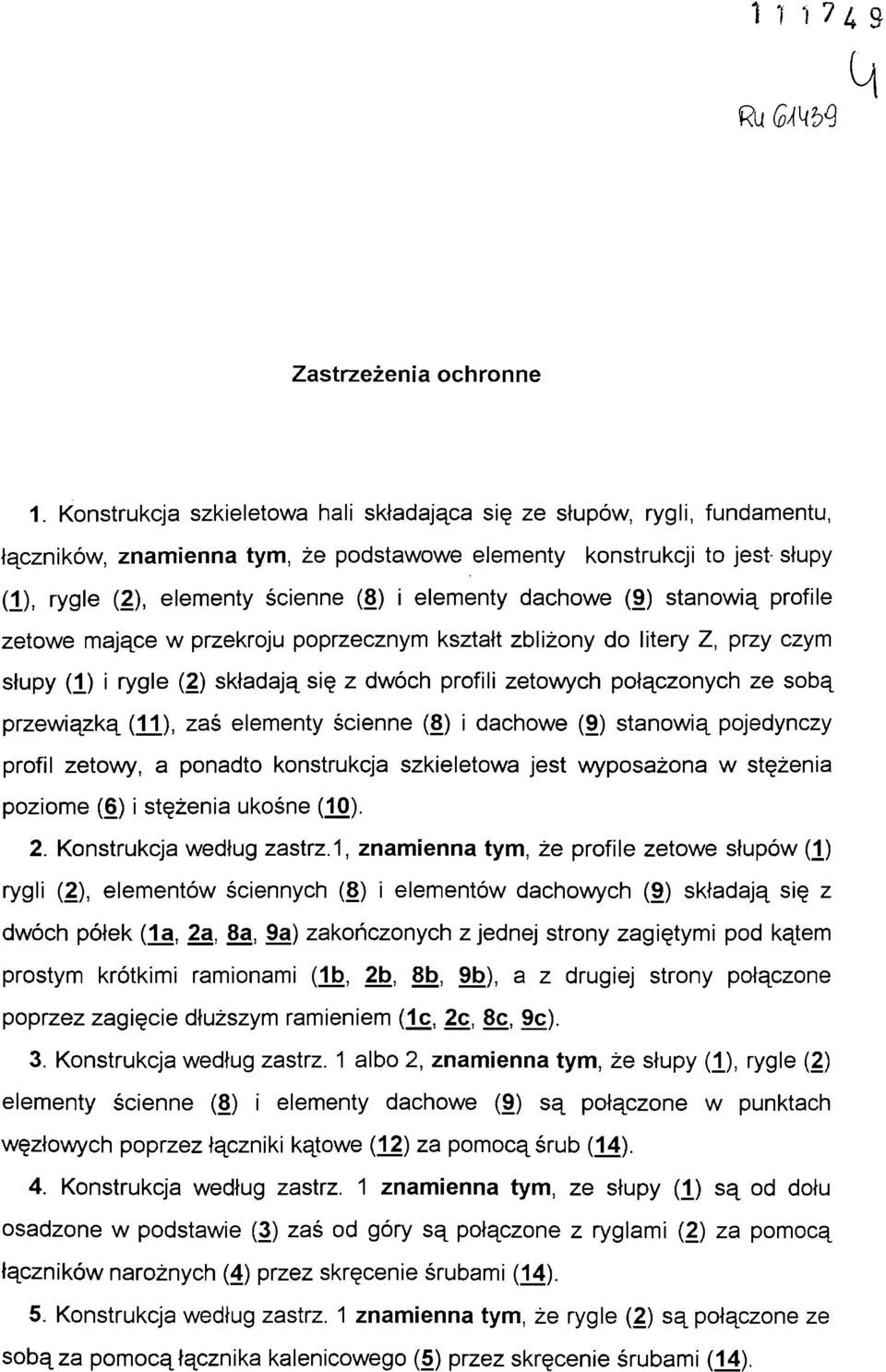

6 Ru 6M)Ą Zastrzeżenia ochronne 1. Konstrukcja szkieletowa hali składająca się ze słupów, rygli, fundamentu, łączników, znamienna tym, że podstawowe elementy konstrukcji to jest- słupy (1), rygle (2), elementy ścienne (8) i elementy dachowe (9) stanowią profile zetowe mające w przekroju poprzecznym kształt zbliżony do litery Z, przy czym słupy (1) i rygle (2) składają się z dwóch profili zetowych połączonych ze sobą przewiązką (11), zaś elementy ścienne (8) i dachowe (9) stanowią pojedynczy profil zetowy, a ponadto konstrukcja szkieletowa jest wyposażona w stężenia poziome (6) i stężenia ukośne (10). 2. Konstrukcja według zastrz.1, znamienna tym, że profile zetowe słupów (1) rygli (2), elementów ściennych (8) i elementów dachowych (9) składają się z dwóch półek (la, 2a, 8a, 9a) zakończonych z jednej strony zagiętymi pod kątem prostym krótkimi ramionami Qb, 2b, 8b, 9b), a z drugiej strony połączone poprzez zagięcie dłuższym ramieniem (lc, 2c, 8c, 9c). 3. Konstrukcja według zastrz. 1 albo 2, znamienna tym, że słupy (1), rygle (2) elementy ścienne (8) i elementy dachowe (9) są połączone w punktach węzłowych poprzez łączniki kątowe (12) za pomocą śrub (14). 4. Konstrukcja według zastrz. 1 znamienna tym, ze słupy (1) są od dołu osadzone w podstawie (3) zaś od góry są połączone z ryglami (2) za pomocą łączników narożnych (4) przez skręcenie śrubami (14). 5. Konstrukcja według zastrz. 1 znamienna tym, że rygle (2) są połączone ze sobą za pomocą łącznika kalenicowego (5) przez skręcenie śrubami (14).

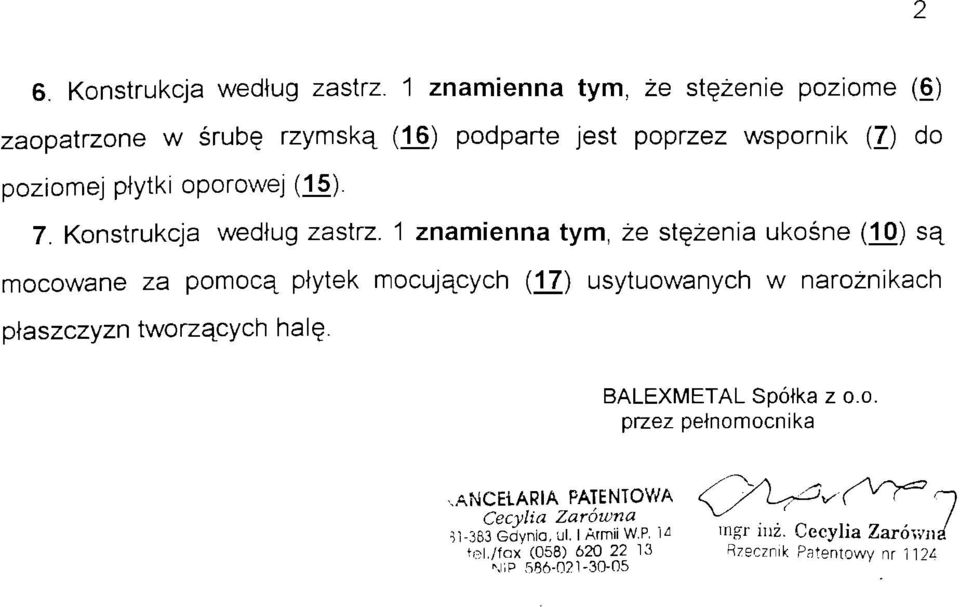

7 2 6. Konstrukcja według zastrz. 1 znamienna tym, że stężenie poziome (6) zaopatrzone w śrubę rzymską (16) podparte jest poprzez wspornik (7) do poziomej płytki oporowej (15). 7. Konstrukcja według zastrz. 1 znamienna tym, że stężenia ukośne (10) są mocowane za pomocą płytek mocujących (17) płaszczyzn tworzących halę. usytuowanych w narożnikach BALEXMETAL Spółka z o.o. przez pełnomocnika.anceiaria PATENTOWA <^^ Cecylia Zarówna ^^ ( / Gdynia, ul. I Armii W.P. 1^ mgr inż. Cecylia Zarówna tel./fax (058) Rzecznik Patentowy nr 112^ MiP r-n

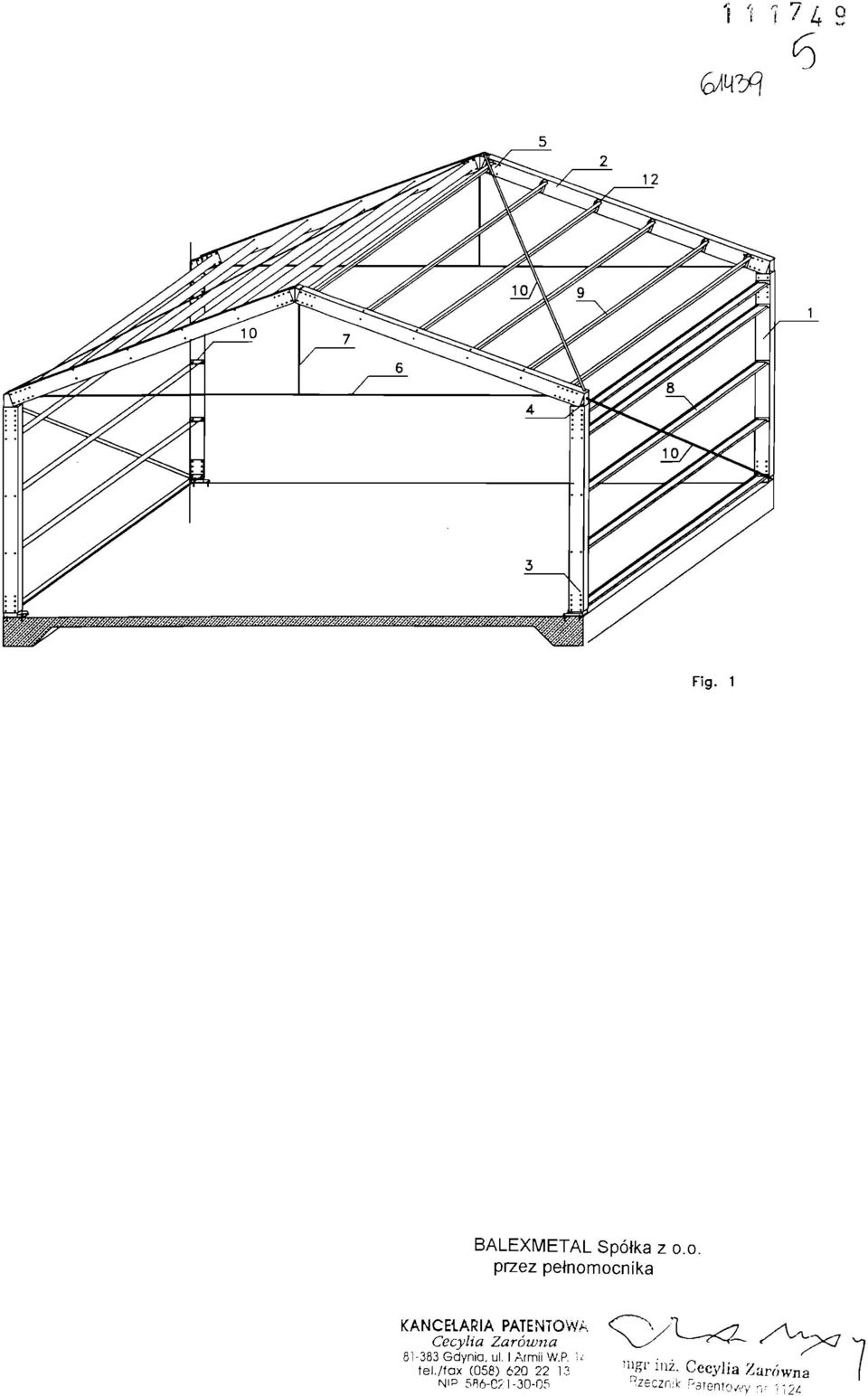

8 i '( i / 4 <S^ 6 Fig. 1 BALEXMETAL Spółka z o.o. przez pełnomocnika KANCEIARIA PATENTOWA Cecylia Zarówna 8 i-383 Gdynia, ul. I Armii W.P. U- tel./fax (058) Nip 586-C; '»gi- inż. Cecylia Zarówna 1 zeczr,:k Patentowy -,-- 1i2*

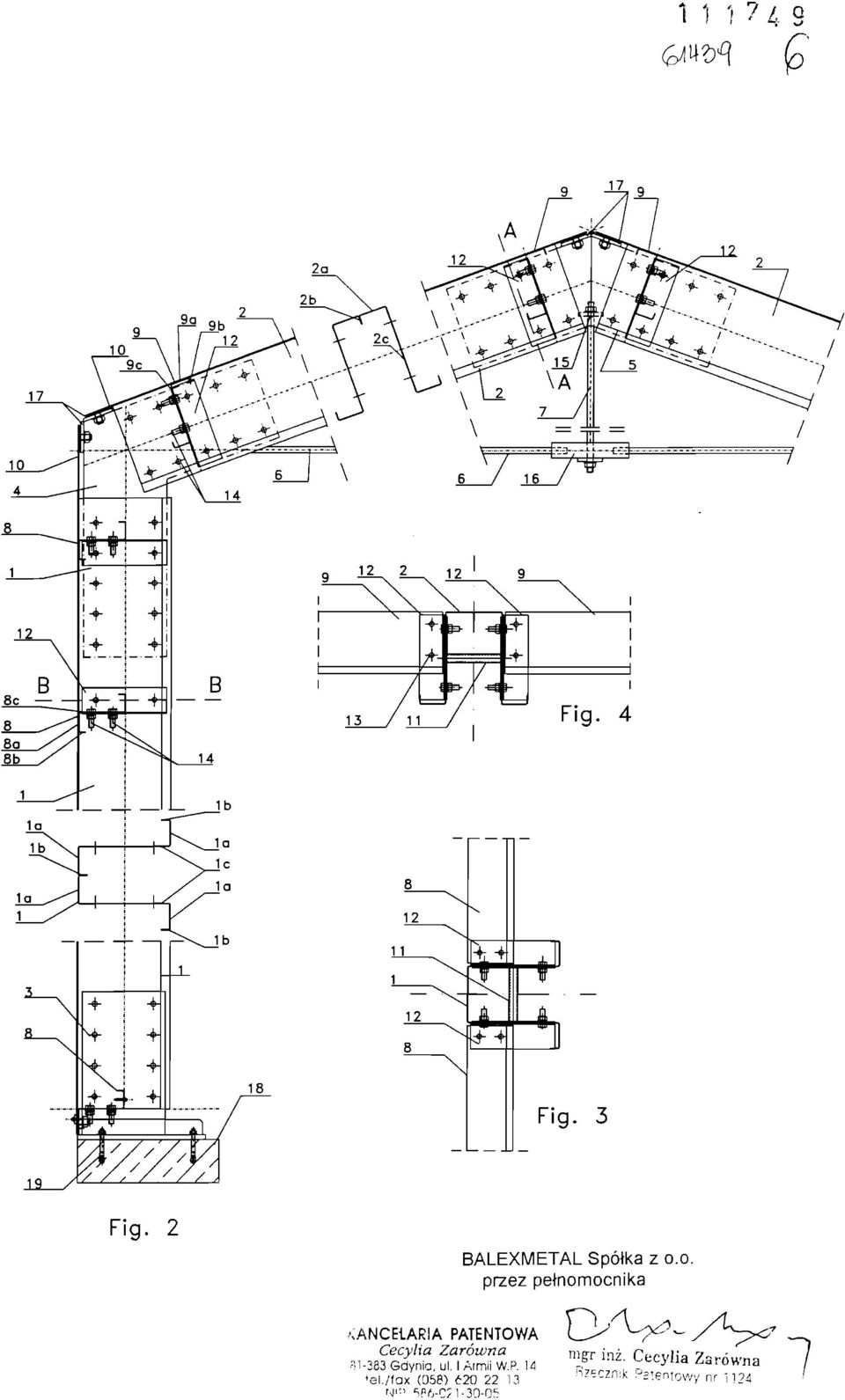

9 111? L 9 6MW C _ I I \ A * 12 L Jr U q r 9 ~~\ ; 13 / 11 Fig ±_ 8 12 r T&4\ 18 Fig. 3 BALEXMETAL Spółka z o.o. przez pełnomocnika \ANCE1ARIA PATENTOWA Cecylia Zarówna o Gdynio, ul. I Armii W.P. *el./fax (058) N'" Wj-C? nlgr niż. Cecylia Zarówna / 3 ' 'Ręcznik Patentowy nr 1124 '
