1 PREFABRYKOWANE STUDNIE OPUSZCZANE Z ŻELBETU ŚREDNICACH NOMINALNYCH DN1500, DN2000, DN2500, DN3200 wg EN 1917 i DIN V DO UKŁADANIA RUROCIĄGÓW TECHNIKAMI BEZWYKOPOWYMI 1. Rodzaje konstrukcji 1.1. żelbetowe studnie startowe, 1.2. żelbetowe studnie pośrednie (przejazdowe), 1.3. żelbetowe studnie końcowe Średnice nominalne (DN1500 DN2000, DN2500, DN3200) studni prefabrykowanych zależne są od ramy stosowanej prasy (studnie startowe), ilości bocznych przyłączy (studnie pośrednie), gabarytów wydobywanej głowicy (studnie końcowe). Średnice nominalne studni, oraz ich inne gabaryty (np. wysokość elementu dennego) są standaryzowane i skorelowane z urządzeniami do prowadzenia robót metodami bezwykopowymi. Kompletna studnia jest elementem wieloczęściowym, składającym się z: elementu dennego, elementów pośrednich, płyty przykrywającej (dla małych głębokości posadowienia), lub płyty pośredniej / redukcyjnej (dla dużych głębokości posadowienia) Maksymalna średnica zewnętrzna studni okrągłej wynosi Dz3800mm. Ograniczenia wynikają jedynie z możliwości transportowania elementu studni na plac budowy. 2. Zalety prowadzenia robót z wykorzystaniem prefabrykowanych studni opuszczanych: dobór i wymiarowanie elementu dennego ze względu na: - stosowane techniki bezwykopowe i sprzęt, - rodzaj gruntu i poziom wody grutowej, - obciążenia naziomu, osadzanie elementu bez rozluźniania gruntu, opuszczanie elementu praktycznie w każdych kategoriach podłoża (grunty niespoiste, spoiste, bardzo spoiste np. skalne), dowolna głębokość studni, elementy prefabrykowane duża łatwość prowadzenia robót, bardzo krótki czas wykonywania robót, telefon +48 / 77 / faks +48 / 77 /

żelbetowe studnie końcowe Średnice nominalne (DN1500 DN2000, DN2500, DN3200) studni prefabrykowanych zależne są od ramy stosowanej prasy (studnie startowe), ilości bocznych przyłączy (studnie

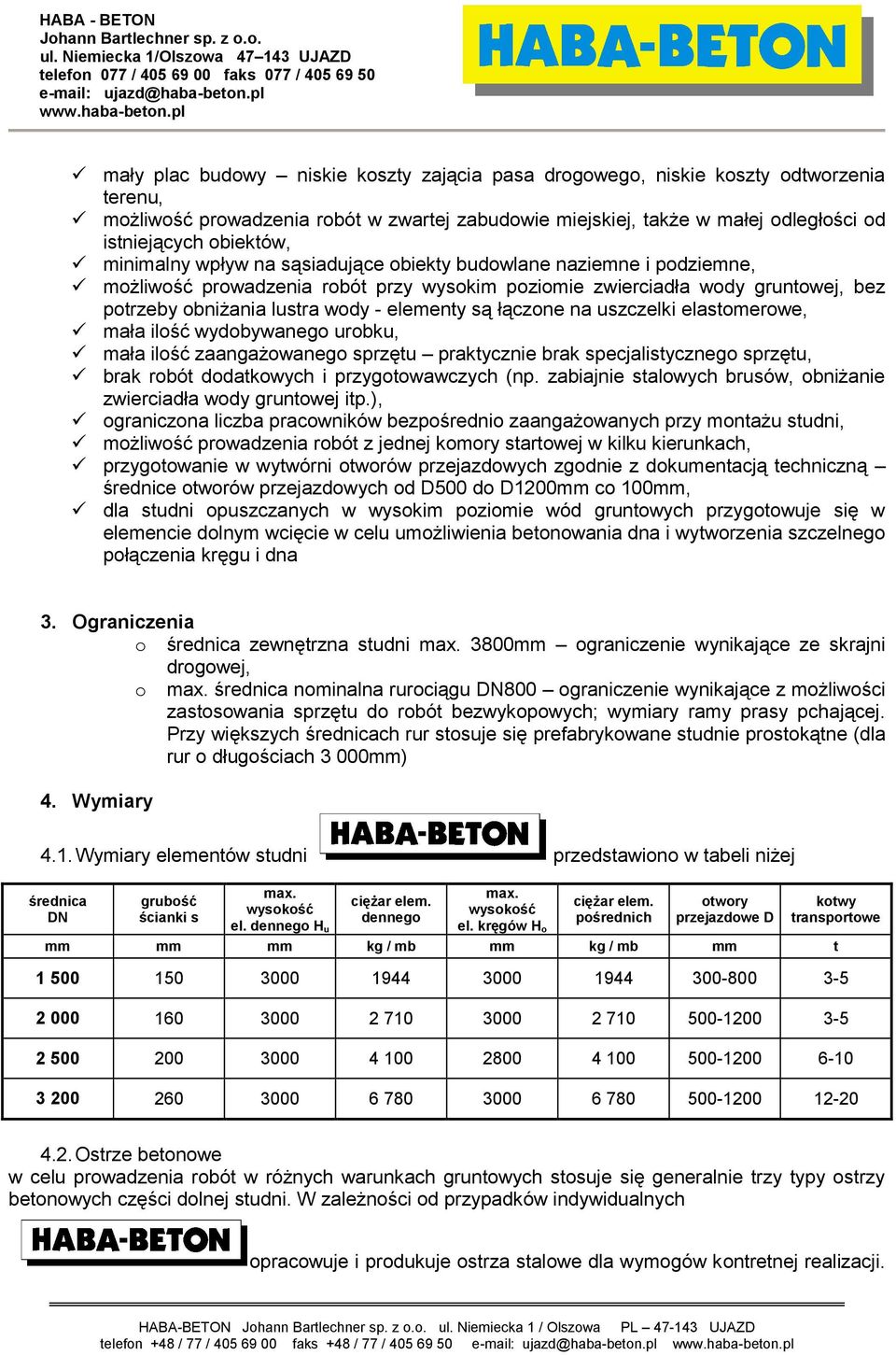

2 mały plac budowy niskie koszty zającia pasa drogowego, niskie koszty odtworzenia terenu, możliwość prowadzenia robót w zwartej zabudowie miejskiej, także w małej odległości od istniejących obiektów, minimalny wpływ na sąsiadujące obiekty budowlane naziemne i podziemne, możliwość prowadzenia robót przy wysokim poziomie zwierciadła wody gruntowej, bez potrzeby obniżania lustra wody - elementy są łączone na uszczelki elastomerowe, mała ilość wydobywanego urobku, mała ilość zaangażowanego sprzętu praktycznie brak specjalistycznego sprzętu, brak robót dodatkowych i przygotowawczych (np. zabiajnie stalowych brusów, obniżanie zwierciadła wody gruntowej itp.), ograniczona liczba pracowników bezpośrednio zaangażowanych przy montażu studni, możliwość prowadzenia robót z jednej komory startowej w kilku kierunkach, przygotowanie w wytwórni otworów przejazdowych zgodnie z dokumentacją techniczną średnice otworów przejazdowych od D500 do D1200mm co 100mm, dla studni opuszczanych w wysokim poziomie wód gruntowych przygotowuje się w elemencie dolnym wcięcie w celu umożliwienia betonowania dna i wytworzenia szczelnego połączenia kręgu i dna 3. Ograniczenia o średnica zewnętrzna studni max. 3800mm ograniczenie wynikające ze skrajni drogowej, o max. średnica nominalna rurociągu DN800 ograniczenie wynikające z możliwości zastosowania sprzętu do robót bezwykopowych; wymiary ramy prasy pchającej. Przy większych średnicach rur stosuje się prefabrykowane studnie prostokątne (dla rur o długościach 3 000mm) 4. Wymiary 4.1. Wymiary elementów studni przedstawiono w tabeli niżej max. max. grubość ciężar elem. ciężar elem. otwory wysokość wysokość ścianki s dennego pośrednich przejazdowe D el. dennego H u el. kręgów H o mm mm mm kg / mb mm kg / mb mm t średnica DN kotwy transportowe Ostrze betonowe w celu prowadzenia robót w różnych warunkach gruntowych stosuje się generalnie trzy typy ostrzy betonowych części dolnej studni. W zależności od przypadków indywidualnych opracowuje i produkuje ostrza stalowe dla wymogów kontretnej realizacji. telefon +48 / 77 / faks +48 / 77 /

łączone na uszczelki elastomerowe, mała ilość wydobywanego urobku, mała ilość zaangażowanego sprzętu praktycznie brak specjalistycznego sprzętu, brak robót dodatkowych i przygotowawczych (np.

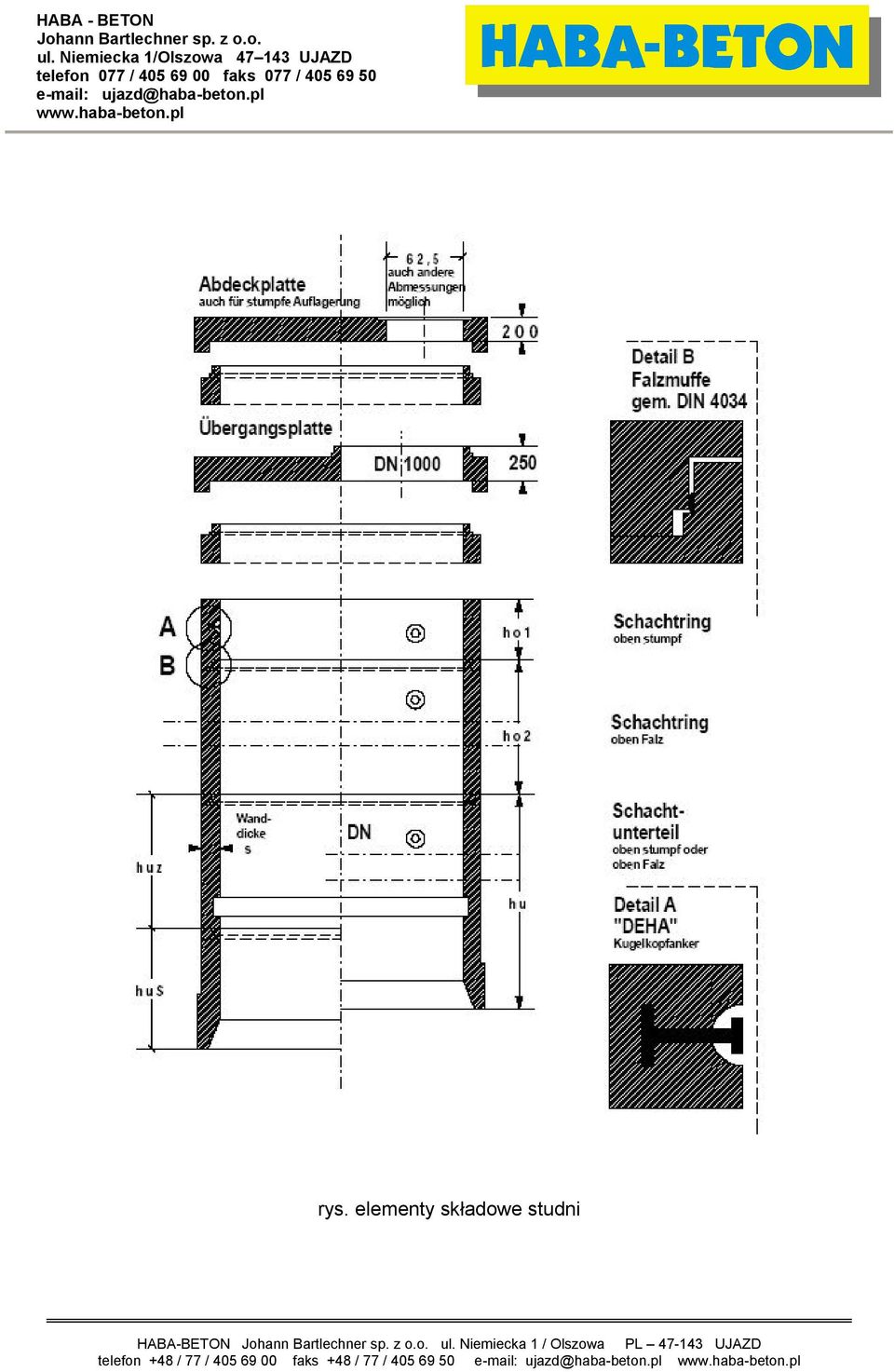

3 rys. elementy składowe studni telefon +48 / 77 / faks +48 / 77 /

4 Przykłady ostrzy elementu dennego przedstawiamy niżej. Należy zwrócić uwagę, że możliwe są wszelkie kombinacje rozwiązań elementu krojącego, w zależności warunków prowadzenia robót wys. zmienna 250 szer. odsadzki 25-40mm wysokość el. tnącego mm śr. zewnętrzna min. 60mm max. średnica zewnętrzna max. 110mm rys. ostrza betonowe dolnych elementów studni telefon +48 / 77 / faks +48 / 77 /

warunków prowadzenia robót. 250 350 wys. zmienna 250 szer. odsadzki 25-40mm wysokość el.

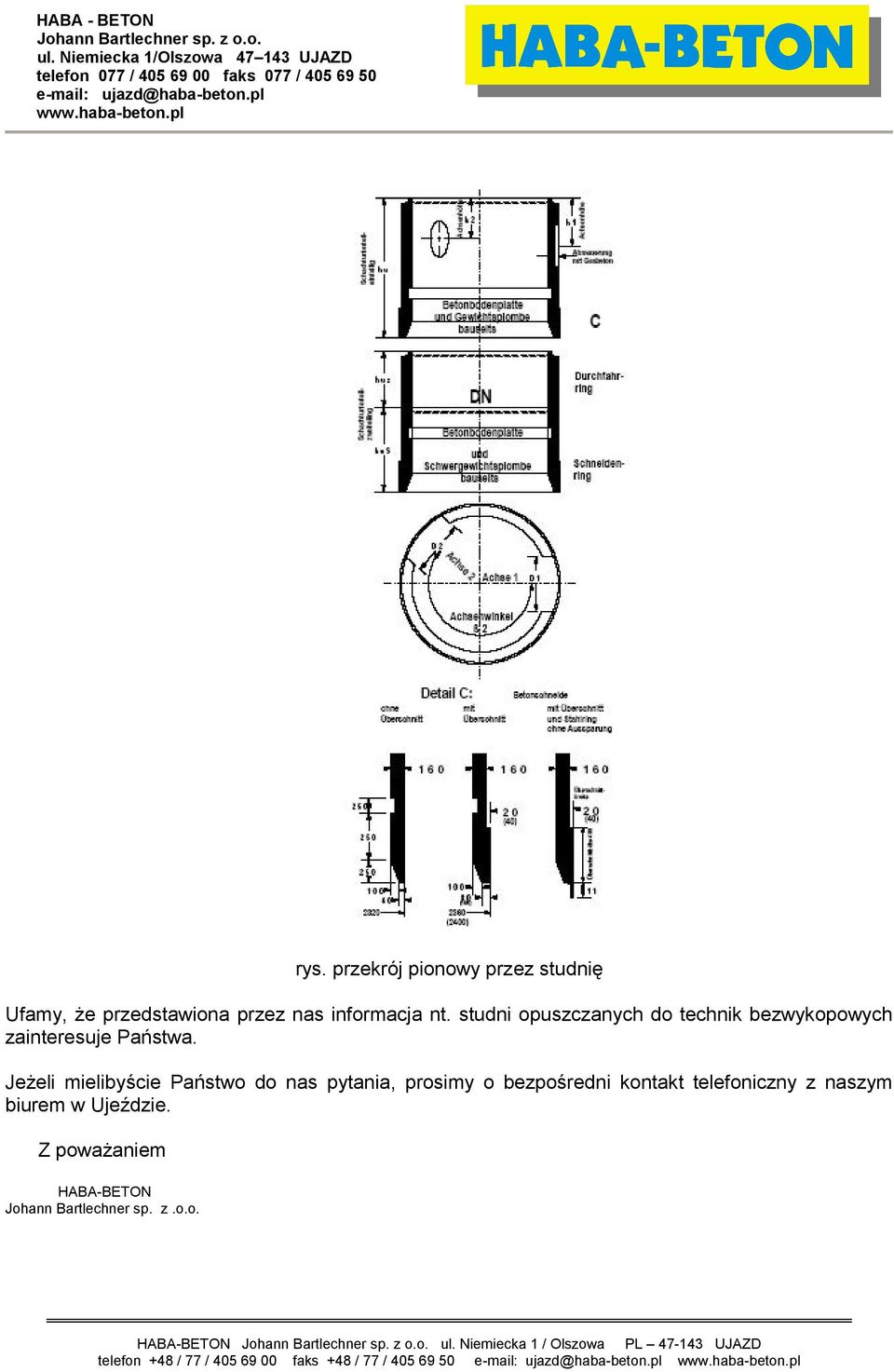

5 rys. przekrój pionowy przez studnię Ufamy, że przedstawiona przez nas informacja nt. studni opuszczanych do technik bezwykopowych zainteresuje Państwa. Jeżeli mielibyście Państwo do nas pytania, prosimy o bezpośredni kontakt telefoniczny z naszym biurem w Ujeździe. Z poważaniem HABA-BETON Johann Bartlechner sp. z.o.o. telefon +48 / 77 / faks +48 / 77 /
