1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY l3 OPIS OCHRONNY PL WZORU UŻYTKOWEGO [2\J Numer zgłoszenia: Data zgłoszenia: ) Intel7: A01K 63/00 Aparatura odprowadzająca wodę ze zbiornika (43) Zgłoszenie ogłoszono: BUP 16/00 (73) Uprawniony z prawa ochronnego: Uniwersytet Warmińsko - Mazurski w Olsztynie, Olsztyn-Kortowo, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 12/03 (72) Twórcawzoru użytkowego: Roman Kujawa, Olsztyn, PL Dariusz Kucharczyk, Olsztyn, PL Andrzej Mamcarz, Olsztyn, PL o

2 ''Vj'i7f3 on Cm (pocj^ Aparatura odprowadzająca wodę ze zbiornika Przedmiotem wzoru użytkowego jest aparatura odprowadzająca wodę ze zbiornika np. z akwarium, basenu podchowowego dla ryb. Znane i stosowane konstrukcje odpływów z basenów podchowowych składają się z trzech rur o coraz to większych średnicach i wysokościach. Pierwsza - wewnętrzna rura ustala wysokość poziomu wody w basenach. Druga rura wyższa i o większej średnicy od poprzedniej o 2-3 cm zaopatrzona jest w otwory w części dolnej, a trzecia najwyższa rura posiada otwory na całej powierzchni. Wielkość tych otworów uzależniona jest od podchowywanych ryb, tak aby ryby nie wypłynęły przez nie z basenu. Dodatkowo rura okryta jest siatką. Woda po przepłynięciu przez otwory w trzeciej rurze przepływa rzeź drugą rurę, a następnie wierzchem przelewa się do pierwszej rury. Znane są połączenia zbiorników wodnych z rurami odpływowymi

3 - 2 - składające się z przyłącza zawierającego uszczelki, nakrętki dociskowe i elementy główne składające się z rury z kołnierzem mającym gniazdo dc uszczelki połączone z rurą odpływową Według wzoru użytkowego aparatura odprowadzająca wodę ze zbiornika wyposażona w przyłącze, które składa się z uszczelki, nakrętki dociskowej oraz elementu głównego połączonego z rura odpływową ma wewnątrz zbiornika umieszczony lejek odpływowy zaopatrzony w siatkę, który połączony jest z elementem głównym poprzez rurkę, kolanka i przelew awaryjny posiadający siatkę. Przedmiot wzoru użytkowego uwidoczniony jest na załączonym rysunku przedstawiającym aparaturę odprowadzającą wodę w schemacie ogólnym. Aparatura odprowadzająca wodę ze zbiornika ma element mocujący aparaturę w ściance zbiornika 1_. Element ten zbudowany jest z przyłącza 2 do baterii, które składa się z gumowej uszczelki 3, nakrętki dociskowej 4 oraz elementu głównego 5 umożliwiającego dołączenie rur odpływowych 6. Na część zewnętrzną przyłącza 2 nasunięty jest przewód elastyczny kierujący odprowadzaną wodę, zabezpieczony przed wysunięciem opaską zaciskową 7. Natomiast wewnątrz zbiornika 1_ aparatura ma lejek odpływowy 8 zaopatrzony w siatkę 9 o odpowiedniej wielkości oczek, który połączony jest z elementem głównym 5 poprzez rurkę 10 i kolanka U_. Dzięki rurce 10 możliwa jest regulacja wysokości słupa wody, a co za tym idzie pojemności zbiornika ^L Jest to bardzo ważne podczas podchowów w mikroskali gdy nie posiadamy dostatecznej ilości wylęgu aby wykorzystać całą pojemność zbiorników

4 - 3 - doświadczalnych. Przed przelaniem się wody w wyniku zapchania się siatki 9 zamontowany jest przelew awaryjny 12 posiadający siatkę 1_3 o numer większym oczku niż ta, która jest na lejku odpływowym 8. Wszystkie elementy połączone są za pomocą złączek t4 umożliwiających łatwy montaż jak i demontaż.

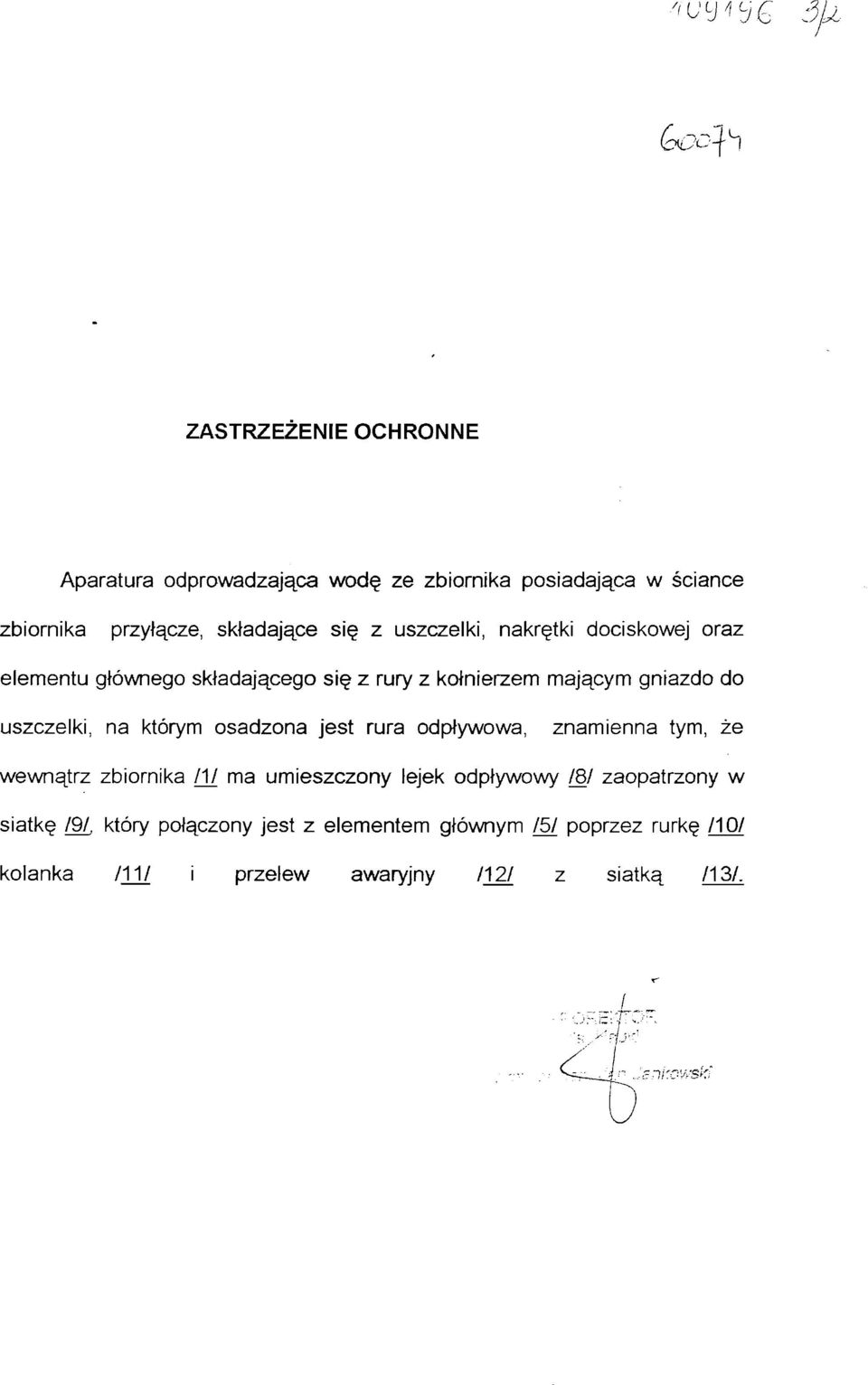

5 '' uy^6 (ooo^ ZASTRZEŻENIE OCHRONNE Aparatura odprowadzająca wodę ze zbiornika posiadająca w ściance zbiornika przyłącze, składające się z uszczelki, nakrętki dociskowej oraz elementu głównego składającego się z rury z kołnierzem mającym gniazdo do uszczelki, na którym osadzona jest rura odpływowa, znamienna tym, że wewnątrz zbiornika /I/ ma umieszczony lejek odpływowy 101 zaopatrzony w siatkę 191 który połączony jest z elementem głównym [5[ poprzez rurkę 710/ kolanka /V\L i przelew awaryjny 7127 z siatką cni:ovr'ski
