1 DOKUMENTACJA TECHNICZNA CIANY WSPINACZKOWEJ PROJEKT BUDOWLANY Hala Sportowa w Zdzieszowicach ul. Góry w. Anny 21A Wykonawca dokumentacji: MONOLIT P.P.H.U. Micha Szyma ski Gliwice, Al. Korfantego 23 tel./fax 0/32/ Zamawiaj cy : Miejsko Gminny O rodek Kultury Sportu i Rekreacji ZDIESZOWICE ul. Powsta ców l skich Projektowa : mgr in. Jacek S owik Grudzie 2005

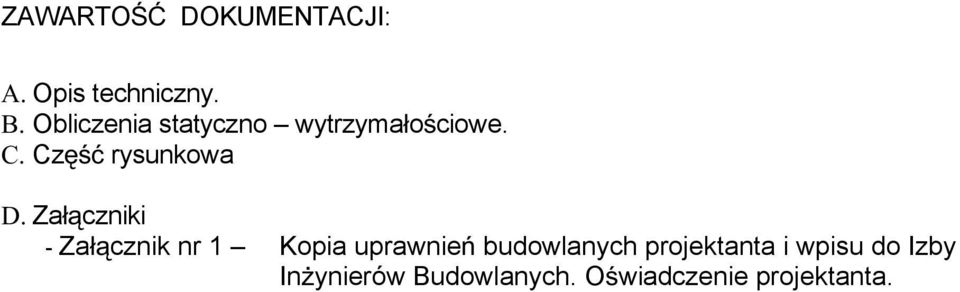

2 ZAWARTO DOKUMENTACJI: A. Opis techniczny. B. Obliczenia statyczno wytrzyma o ciowe. C. Cz rysunkowa D. Za czniki - Za cznik nr 1 Kopia uprawnie budowlanych projektanta i wpisu do Izby In ynierów Budowlanych. O wiadczenie projektanta.

Za czniki - Za cznik nr 1 Kopia uprawnie budowlanych

3 OPIS TECHNICZNY do projektu ciany wspinaczkowej zlokalizowanej w hali sportowej w Zdzieszowicach. 1. Dane ogólne 1.1 Inwestor: Miejsko-Gminny O rodek Kultury, Sportu i Rekreacji ul. Powsta ców l skich, Zdzieszowice. 1.2 Obiekt : ciana Wspinaczkowa o powierzchni ok. 175 m Adres lokalizacji: Hala Sportowa w Zdzieszowicach, ul. Góry w. Anny 21A. 1.4 Wykonawca: Monolit PPHU Micha Szyma ski, al. Korfantego 23, Gliwice. 1.5 Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt techniczny budowlany ciany wspinaczkowej zgodnie z umow. 1.6 Podstawa opracowania Podstaw do opracowania jest uzgodniony z Zamawiaj cym kszta t ciany wspinaczkowej. Norma: [1] - Norma europejska dotycz ca sztucznych cian wspinaczkowych - PN-EN 12572; oraz normy bran owe 2. Opis i dane inwestycyjne 2.1 Lokalizacja inwestycji Sztuczna ciana wspinaczkowa znajdzie si w wydzielonej przestrzeni w hallu wej ciowym do hali sportowej. ciana wspinaczkowa zajmie przestrze o wysoko ci dwóch kondygnacji ( parter oraz pi tro ). Przestrze zostanie wydzielona od pozosta ych pomieszcze cianami z p yt gipsowo kartonowych na ruszcie stalowym. W tym celu zostan wykorzystane profile kratownic no nych ciany wspinaczkowej. Do wspinania zostanie równie wykorzystana dolna powierzchnia biegu schodów prowadz cych z parteru na pi tro. 2.2 Opis konstrukcji ciany wspinaczkowej. Konstrukcj wsporcz dla paneli wspinaczkowych stanowi kratownice spawane z profili C80 oraz k towników ( jako pr ty dwuga ziowe ) L40x40x4 oraz L35x35x3. K towniki przyspawane b d bezpo rednio do pó ek C80 bez stosowania blach w z owych oraz b d st one pomi dzy sob blachami ( przewi zkami ) o grubo ci 5 mm. Do profilu C80 przyspawane b d blachy o grubo ci 5 mm s u ce do monta u paneli wspinaczkowych oraz punktów asekuracyjnych. Kratownice zostan zamocowane do elementów elbetowych stropów oraz p yt posadzki parteru. Zostan zastosowane kotwy wklejane Hilti HVZ M16 oraz HVU M12. W cz ci zakotwie kratownice stalowe zostan bezpo rednio przyspawane do profili I300 podci gów konstrukcji hali sportowej. Kratownice zostan st one pomi dzy sob k townikami L50x50x3 zak adanymi na monta u na ruby M12. W cz ci bulderingowej kratownice no ne zostan wykonane z k towników L50x50x3 oraz L35x35x3. Punkty asekuracji na cz ci dachowej zostan zamocowane bezpo rednio do profili I300 podci gów oraz do belek dachu IPE 140 opartych na podci gach konstrukcji hali sportowej. 2.3 Ogólna charakterystyka ciany. Pokrycie ciany tworz panele na bazie sklejki Mono tape, W panelach osadzone s gniazda przeznaczone do zamocowania chwytów. ciana wspinaczkowa wykonana jest z materia ów s abo rozprzestrzeniaj cych ogie (SRO).

Korfantego 23, 44-100 Gliwice. 1.5 Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt techniczny budowlany ciany wspinaczkowej zgodnie z umow. 1.6 Podstawa opracowania Podstaw do opracowania jest uzgodniony z Zamawiaj cym kszta t ciany wspinaczkowej.

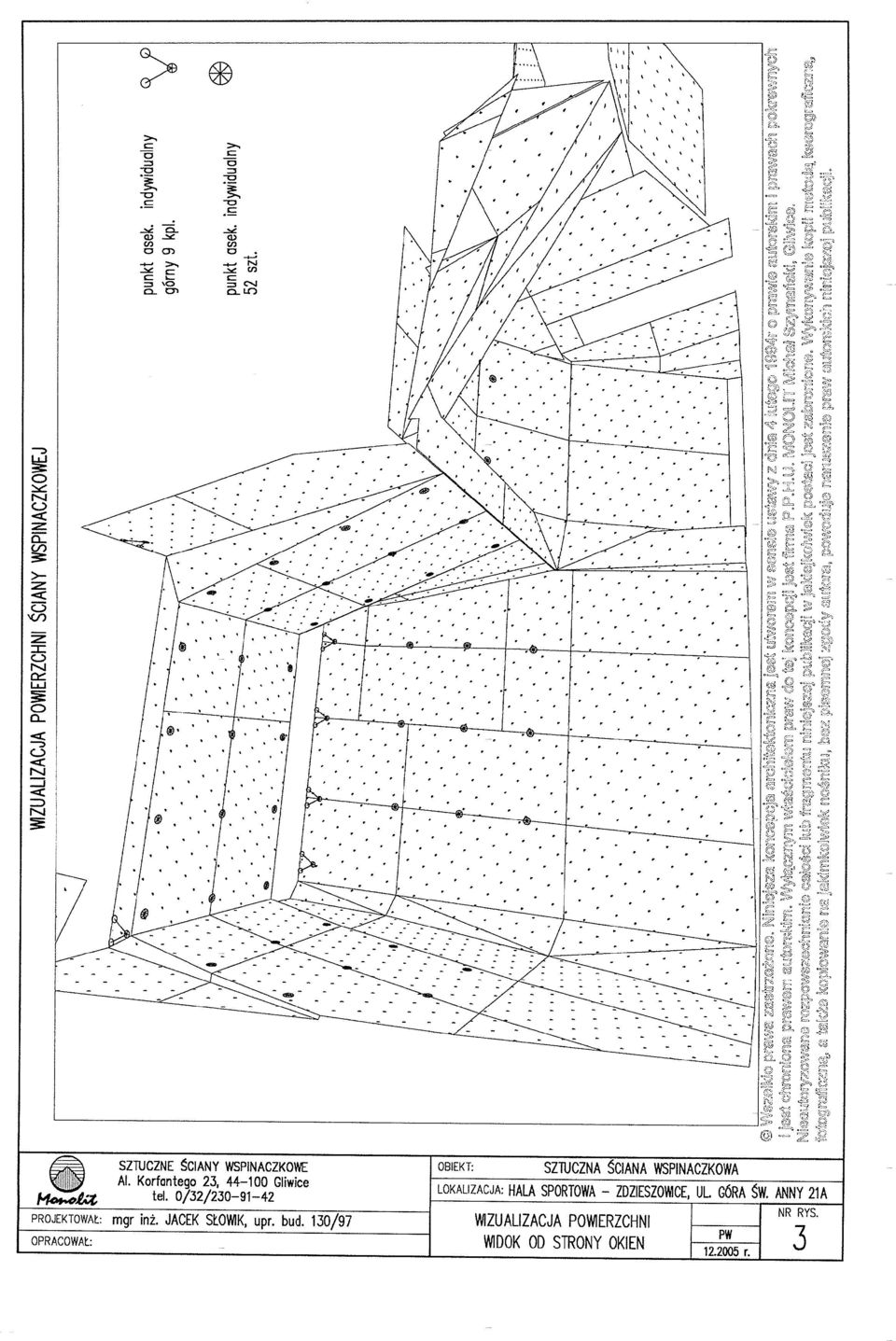

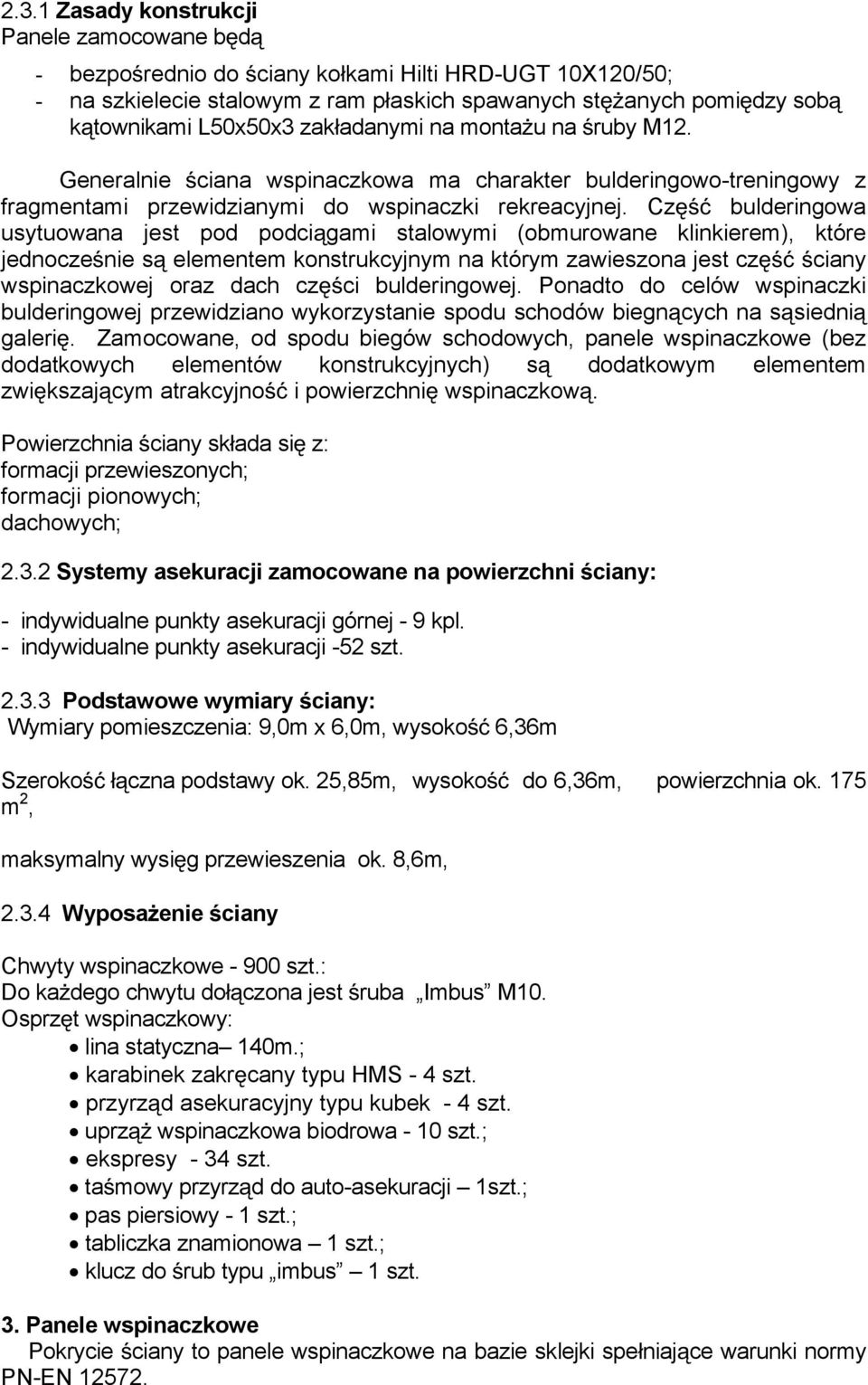

4 2.3.1 Zasady konstrukcji Panele zamocowane b d - bezpo rednio do ciany ko kami Hilti HRD-UGT 10X120/50; - na szkielecie stalowym z ram p askich spawanych st anych pomi dzy sob k townikami L50x50x3 zak adanymi na monta u na ruby M12. Generalnie ciana wspinaczkowa ma charakter bulderingowo-treningowy z fragmentami przewidzianymi do wspinaczki rekreacyjnej. Cz bulderingowa usytuowana jest pod podci gami stalowymi (obmurowane klinkierem), które jednocze nie s elementem konstrukcyjnym na którym zawieszona jest cz ciany wspinaczkowej oraz dach cz ci bulderingowej. Ponadto do celów wspinaczki bulderingowej przewidziano wykorzystanie spodu schodów biegn cych na s siedni galeri. Zamocowane, od spodu biegów schodowych, panele wspinaczkowe (bez dodatkowych elementów konstrukcyjnych) s dodatkowym elementem zwi kszaj cym atrakcyjno i powierzchni wspinaczkow. Powierzchnia ciany sk ada si z: formacji przewieszonych; formacji pionowych; dachowych; Systemy asekuracji zamocowane na powierzchni ciany: - indywidualne punkty asekuracji górnej - 9 kpl. - indywidualne punkty asekuracji -52 szt Podstawowe wymiary ciany: Wymiary pomieszczenia: 9,0m x 6,0m, wysoko 6,36m Szeroko czna podstawy ok. 25,85m, wysoko do 6,36m, powierzchnia ok. 175 m 2, maksymalny wysi g przewieszenia ok. 8,6m, Wyposa enie ciany Chwyty wspinaczkowe szt.: Do ka dego chwytu do czona jest ruba Imbus M10. Osprz t wspinaczkowy: lina statyczna 140m.; karabinek zakr cany typu HMS - 4 szt. przyrz d asekuracyjny typu kubek - 4 szt. uprz wspinaczkowa biodrowa - 10 szt.; ekspresy - 34 szt. ta mowy przyrz d do auto-asekuracji 1szt.; pas piersiowy - 1 szt.; tabliczka znamionowa 1 szt.; klucz do rub typu imbus 1 szt. 3. Panele wspinaczkowe Pokrycie ciany to panele wspinaczkowe na bazie sklejki spe niaj ce warunki normy PN-EN

Cz bulderingowa usytuowana jest pod podci gami stalowymi (obmurowane klinkierem), które jednocze nie s elementem konstrukcyjnym na którym zawieszona jest cz ciany wspinaczkowej oraz dach cz ci

5 Panele Mono tape na bazie sklejki -PN-EN na bazie sklejki wodoodpornej li ciastej gr. 18mm wg. PN-83/D wymiar podstawowy 1,25 x 2,44m, minimalna ilo gniazd na 1m 2 18szt., powierzchnia paneli piaskowo- ywiczna ( ywica Polimal 1602 Apys) pomalowana farb akrylow wodorozcie czaln. P yta obustronnie malowana ywic trudno-zapaln Polimal 1602 Apys (zabezpieczona do materia u SRO). 4. Systemy asekuracyjne - zestawienie podstawowych elementów i danych technicznych: System asekuracji górnej; górne indywidualne punkty asekuracyjne - 8 kpl.; Dane techniczne dla jednego punktu indywidualnego górnego: ruba typu imbus M12 kl szt.; Nakr tki M12-4 szt.; Plakietka atestowana typu PETZL o no no ci 25kN - 2szt. ; a cuch K 10x35mm kl.5 1 szt.; Karabinek typu RAPIDE MAILLON 8mm 2 szt.; Karabinek zakr cany typu LBS (CE 0082) 1 szt.; Punkty zamocowane s bezpo rednio do konstrukcji stalowej. Indywidualne punkty asekuracyjne górne (monta bezpo rednio do belki betonowej) - 1 kpl.; Dane techniczne dla jednego punktu indywidualnego górnego: Blacha stalowa 270x100x18mm 1 szt.; Kotwa wklejana HVZ M12/25 3 szt.; ruba typu imbus M12 kl.8.8 wraz z podk adk - 2 szt.; Nakr tki zaciskowe M12-2 szt.; Plakietka atestowana typu PETZL o no no ci 25kN - 2szt. ; a cuch K 10x35mm kl.5 1 szt.; Karabinek zakr cany owalny RAPIDE MAILLON 8mm 2 szt. Karabinek zakr cany typu STEEL O (CE 0082) 1szt System asekuracji indywidualnej 52 kpl. Dane techniczne dla jednego punktu indywidualnego: ruba typu imbus M12 kl szt.; Nakr tki M12-2 szt.; Plakietka atestowana typu PETZL o no no ci 25kN - 1szt.; 5. Konserwacja 1) Konstrukcj ciany pomalowa warstw farby antykorozyjnej. 2) Przegl d stanu technicznego ciany wspinaczkowej nale y wykonywa min. co 2 lata przy czym pierwszy przegl d nale y przeprowadzi po 5-ciu pierwszych miesi cach u ytkowania. 3) Obowi zkowe przegl dy techniczne i naprawy w ramach gwarancji i pogwarancyjne nale y zg asza i zleca Wykonawcy terminach okre lonych w instrukcji u ytkowania. 4) Korzystanie ze ciany powinno odbywa si wed ug Instrukcji U ytkowania ciany Wspinaczkowej dostarczonej przez Wykonawc. 5) W a ciciel ciany zobowi zany jest do przestrzegania terminów obowi zkowych przegl dów stanu technicznego ciany wspinaczkowej.

P yta obustronnie malowana ywic trudno-zapaln Polimal 1602 Apys (zabezpieczona do materia u SRO). 4.
