1 Sp. z o.o. ul. Ziejkowa 5, Gostynin, tel INSTRUKCJA MONTAŻU, UŻYTKOWANIA i KONSERWACJI Uwaga: Przeczytać uważnie i zachować do późniejszego stosowania. System mocowań: Dach skośny na szynie EN x45 mm lub EN x50mm, pokrycie dachówką ceramiczną lub betonową, panel poziomo z mocowaniem po dłuższym boku. Materiał wykonania: Aluminium 6005 T6, Stal nierdzewna A2. Zestawienie materiału dla 1 kw:

010 +. śruby imbusowe M8/30 EN-219.004 +.

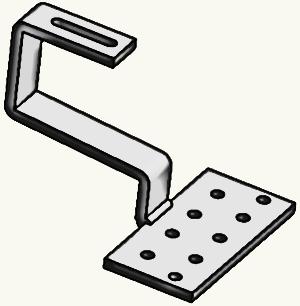

2 szyna montażowa EN x45 lub EN x50 3 szt. 3,5 mb. 9 szt Hak nieregulowany HKDC śruby młotkowe M8x25 EN nakrętki ząbkowane M8 EN kpl. 8 kpl. klemy końcowe EN śruby imbusowe M8/30 EN nakrętki młotkowe M8 EN klemy środkowe EN śruby imbusowe M8/30 A2 EN nakrętki młotkowe M8 A2 EN kpl. 2

Wskazówki dotyczące montażu: Wykaz narzędzi potrzebnych do montażu klucz

regulacją obrotów, końcówki/bity wkrętakowe krzyżowe PZ.

z siłą 8,5 Nm, Śruby i nakrętki M8 dokręcać z siłą 18 Nm, Wkręty do drewna

Liczba osób niezbędnych przy Około 2 godziny Czas montażu Czynności

3 Wskazówki dotyczące montażu: Wykaz narzędzi potrzebnych do montażu klucz imbusowy rozmiar 5, klucze płasko-oczkowe rozmiar 13 i 15 mm, wkrętarka z regulacją obrotów, końcówki/bity wkrętakowe krzyżowe PZ. Moment siły dokręcania śrub podczas montażu klemy środkowe i końcowe dokręcać z siłą 8,5 Nm, Śruby i nakrętki M8 dokręcać z siłą 18 Nm, Wkręty do drewna dokręcać na wolnych obrotach. montażu Minimalnie 2 osoby. Liczba osób niezbędnych przy Około 2 godziny Czas montażu Czynności montażowe: a) Określić pole montażu S p = n (X + 22 mm) mm S p szerokość pola n liczba paneli X szerokość panelu 3

przypadku pełnego deskowania miejsca docelowe montażu. Następnie za pośrednictwem drewnowkretów 6,0/60 (EN5-224.

4 Energy5 Sp. z o. o. 𝑾𝒑 = 𝒏 (𝒀 + 𝟐𝟐 𝒎𝒎) + 𝟑𝟎 𝒎𝒎 Wp Wysokość pola n liczba paneli Y wysokość panelu Rys.1 Obliczanie powierzchni pola montażu b) Określić punkty mocowania haków Na połaci dachowej należy zlokalizować krokwie, lub w przypadku pełnego deskowania miejsca docelowe montażu. Następnie za pośrednictwem drewnowkretów 6,0/60 (EN ) (1) zamocować haki (2) do podłoża. Do nich zostanie zamocowana fotowoltaicznych. konstrukcja wsporcza paneli Rys.2 Sposób montowania haków do krokwi dachu 4

Szyny montażowe (3) należy przykręcić do haków za pośrednictwem dolnego kanału montażowego szyny poprzez śruby młotkowe M8/25 (4) z nakrętką kołnierzową (5).

5 Szyny montażowe (3) należy przykręcić do haków za pośrednictwem dolnego kanału montażowego szyny poprzez śruby młotkowe M8/25 (4) z nakrętką kołnierzową (5). Do połączenia profili na długości służy łącznik kątowy według załącznika nr 2. Rys.3 Sposób mocowania profili do haków c) Montaż paneli Na szynach montażowych (1) kładziemy pierwszy, skrajny panel (2) i trzymając go, za pomocą śrub imbusowych (3) montujemy klemy końcowe (4). Następnie wstępnie montujemy klemy środkowe nie skręcając ich. Zakładamy kolejny panel i skręcamy panele klemami środkowymi. Czynność powtarzamy aż do zamontowania wszystkich paneli. Wszystkie skrajne panele należy zamontować przy pomocy klem końcowych. Rys.4 Sposób mocowania paneli do szyn montażowych 5

6 Kontrola i konserwacja: Kontrola stanu technicznego oraz konserwacja systemu mocującego w czasie użytkowania. Użytkownik systemu montażowego powinien: systematycznie dokonywać przeglądów okresowych konstrukcji zwrócić szczególną uwagę na połączenia śrubowe w normalnych warunkach przeglądy powinny odbywać się nie rzadziej niż raz na 6 miesięcy w przypadku anomalii pogodowych, przegląd powinien być wykonany niezwłocznie po ich ustąpieniu zabrania się jakiejkolwiek ingerencji w konstrukcję. Uwaga!Wszelkie zmiany sposobu użytkowania elementów konstrukcji powodujące: zwiększenie projektowanego obciążania konstrukcji, ingerencję (spawanie, skracanie, wydłużanie, itp.:) w konstrukcję systemu mocującego, spowodują utratę gwarancji. Konstrukcja powinna być użytkowana w sposób zgodny z jej przeznaczeniem wymaganiami ochrony środowiska, oraz utrzymywana w należytym stanie technicznym. Nie można dopuścić do nadmiernego pogorszenia jej własności użytkowych i sprawności technicznych. 6
