Przygotowanie do montażu - Świetliki te przeznaczone są do montażu razem z płytami KS1000 RW - Zarówno płytę dachową RW jak i świetliki HTL25 należy układać na połaci dachowej w kierunku przeciwnym

1 Przygotowanie do montażu - Świetliki te przeznaczone są do montażu razem z płytami KS1000 RW - Zarówno płytę dachową RW jak i świetliki HTL25 należy układać na połaci dachowej w kierunku przeciwnym do dominujacego kieunku wiatru. - Minimalny zalecany kąt nachylenia połaci dachowej dla zastosowania HTL25 powinien być nie mniejszy niż 6 (10%) - Maksymalny rozstaw podpór pod naświetle mm - Dla spadku połaci > 15% można stosować świetlik z zakładem od długości 150mm, w pozostałych przypadkach zakład powinien wynosic min 250mm - Każdy panel należy ręcznie przenosić na miejsce montażu - KS1000 HTL25 są materiałem kruchym i nie wolno na nie wchodzić - Podczas montażu należy stosować specjalistyczne pomosty jeśli zachodzi konieczność wchodzenia na naświetle. - Świetlik powinien być układany tak by z każdej strony stykał sięz płytą dachową (układanie naświetli dachowych szeregowo nie jest zalecane). - Dla prawidłowego montażu konieczne są profile dystansowe dostosowane do grubośći płyty dachowej układane na każej płatwi. Uwaga! Za prawidłowy montaż odpowieada kupujący. Produkt powinien być zamontowany zgodnie z niniejszą instrukcją. Data: Page 1 of 8

- Minimalny zalecany kąt nachylenia połaci dachowej dla zastosowania HTL25 powinien być nie mniejszy niż 6 (10%) - Maksymalny rozstaw podpór pod naświetle - 1500 mm - Dla spadku połaci > 15% można

2 Szczegóły konstrukcyjne świetlika wierzchnia okładzina GRP uszczelka profilowna na krancach świetlika uszczelka P19 aplikowana na montażu uszczelka PVC aplikowana fabrycznie płyta poliwęglanowa z fabrycznie zamontowanymi zaślepkami na krańcach świetlika uszczelka P19 aplikowana na montażu 1. przekrój poprzeczny naświetli panel wierzchni pomiędzy świetlikiem a kalenicą minimum 2m (plus zakład) 2. etap panel boczny (prawy) 4 etap 3. etap panel boczny (lewy) 1. etap 2. rysunek poglądowy panel dolny pomiędzy okapem a świetlikiem minimum 2m Świetlik HTL25 kierunek montażu Mocowanie profili dystansowych i obróbek bocznych 1. Mocowanie obróbki bocznej do panela dachowego poprzedzającego świetlik przy pomocy nitów P08 (co 500mm) i taśmy butylowej P21 (10x3mm) 2.Mocowanie podstawy profilu dystansowego do kosntrukcji wsporczej (przy użyciu wkrętów P04) i nakładki przy użyciu nitów P08. W efekcie otrzymamy profil zamknięty (rura prostokątna rys. 3) 3. Wklejanie taśmy PE P17 (20x5mm) na wierzch profilu dystansowego Data: Page 2 of 8

przekrój poprzeczny naświetli panel wierzchni pomiędzy świetlikiem a kalenicą minimum 2m (plus zakład) 2. etap panel boczny (prawy) 4 etap 3. etap panel boczny (lewy) 1. etap 2.

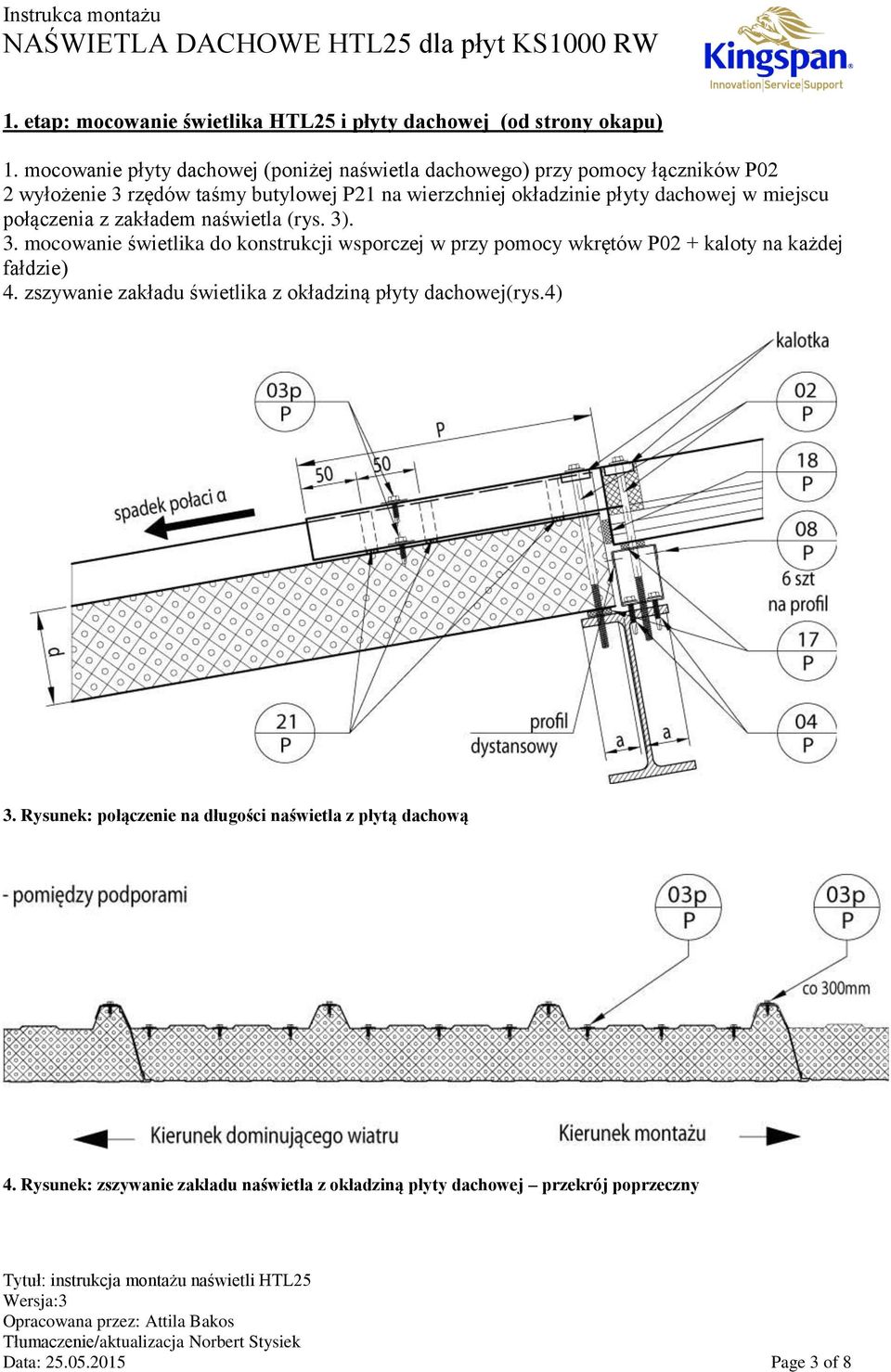

3 1. etap: mocowanie świetlika HTL25 i płyty dachowej (od strony okapu) 1. mocowanie płyty dachowej (poniżej naświetla dachowego) przy pomocy łączników P02 2 wyłożenie 3 rzędów taśmy butylowej P21 na wierzchniej okładzinie płyty dachowej w miejscu połączenia z zakładem naświetla (rys. 3). 3. mocowanie świetlika do konstrukcji wsporczej w przy pomocy wkrętów P02 + kaloty na każdej fałdzie) 4. zszywanie zakładu świetlika z okładziną płyty dachowej(rys.4) 3. Rysunek: połączenie na długości naświetla z płytą dachową 4. Rysunek: zszywanie zakładu naświetla z okładziną płyty dachowej przekrój poprzeczny Data: Page 3 of 8

dachowej w miejscu połączenia z zakładem naświetla (rys. 3)

4 2 etap : mocowanie naświetla HTL25 i płyty dachowej (od strony kalenicy) 1. wyłożenie 3 rzędów taśmy butylowej P21 na okładzinie świetlika w miejscu połączenia z zakładem płyty dachowej 2. mocownanie płyty dachowej do konstrukcji przy użyciu wkrętów P02 3. zszywanie zakładu płyty dachowej z górną okładziną świetlika przy użyciu łączkików P27 ( na fałdach) i nitów typu bulb tite (w dolinkach pomiędzy fałdami.(rys.6) 5. Rysunek: połączenie na długości płyty dachowej z naświetlem 6. rysunek: zszywanie zakładu płyty dachowej z naświetlem Data: Page 4 of 8

mocownanie płyty dachowej do konstrukcji przy użyciu wkrętów P02 3.

5 3. etap: połączenie płyty dachowej i naświetla wzdłuż zamka 1. przy użyciu blachowkrętów P03 należy zszyć złącze boczne naświetla z płytą dachową (co 300mm) 7. rysunek połączenie boczne 4. etap: połączenienie naświetla i płyty dachowe wzdłuż zamka 1. wymierzyć i zamocować obróbkę bocznę (przy użyciu taśmy P21 i nitów P08) do płyty dachowej nachodzącej na świetlik 2. zamocować płytę dachową (na fałdzie) przy użyciu wkręta P02 + kalotka w miejscu połączenia z naświetlem 3. zszyć złącze boczne panela dachowego ze świetlikiem przy użyciu śrub P27 (lap-lox) co 300mm (rysunek 8) Data: Page 5 of 8

etap: połączenienie naświetla i płyty dachowe wzdłuż zamka 1.

6 8. rysunek: połączenie boczne Mocowanie świetlika do konstrukcji 9. rysunek: mocowanie nad podporami Łączenie dwóch świetlików na długości 10. rysunek połączenie dwóch świetlików na długości Data: Page 6 of 8

7 Akcesoria montażowe Obróbki boczne (długość do 6000mm) Profil dystansowy (podstawa+nakładka) o długości 950mm "nakładka" podstawa profilu dystansowego Data: Page 7 of 8

8 a. b. c. d. e. f. g. a. łącznik P02 do mocowania panela lub świetlika do konstrukcji (dobierany przez konstruktora) b. łącznik P04 do mocowania profila dystansowego do konstrukcji (dobierany przez konstruktora) c. kalotka do profilu RW d. blachowkręt P03 do zszywania wierzchniej okładziny świetlika z blachą płyty RW e. śruba typu lap-lox P27 do zszywania blachy płyty dachowej z naświetlem (na fałdach) f. nit typu bulb-tite do zszywania blachy płyty RW z wierzchnią okładziną świetlika (w dolinkach) g. nit szczelny P08 do mocowania obróbek bocznych i łączenia profili dystansowych Dodatkowo: P17 samoprzylepna taśma uszczelniacjąc PE 20x5mm (15mb/opk) P18 samoprzylepna taśma rozprężna PURS 20x4(20)mm (8mb/opk) P19 samoprzylepna taśma uszczelniająca PE 30x8mm, (15 mb/opk P21 taśma butylowa 10x3 mm, (80 mb/opk) P29 taśma butylowa Ø4 mm, (60 mb/opk) Data: Page 8 of 8

blachowkręt P03 do zszywania wierzchniej okładziny świetlika z blachą płyty RW e. śruba typu lap-lox P27 do zszywania blachy płyty dachowej z naświetlem (na fałdach) f.
