Tworzenie zespołu. Ustalenie aktualnego projektu. Laboratorium Technik Komputerowych I, Inventor, ćw. 4
|
|
- Liliana Pietrzyk
- 5 lat temu
- Przeglądów:
Transkrypt
1 Tworzenie zespołu Wstawianie komponentów i tworzenie wiązań między nimi. Ustalenie aktualnego projektu Projekt, w Inventorze, to plik tekstowy z rozszerzeniem.ipj, definiujący foldery zawierające pliki i foldery z danymi zewnętrznymi, do których odwołują się wszystkie działania. Aby rozpocząć poprawną pracę z aplikacją naleŝy najpierw zdefiniować nazwę i połoŝenie pliku projektu. Dokonujemy tego następująco: Kliknij ikonę Nowy i wybierz Projekty, patrz rys. 1. Rys. 1. Zdefiniujemy plik projektu Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 1

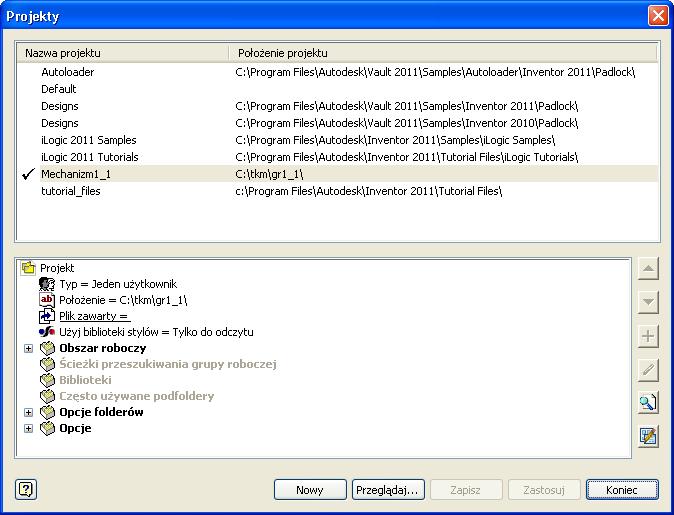

2 W oknie Projekty klikamy przycisk Nowy, rys. 2. Rys. 2. Definiowanie nowego projektu, przykładowe okno Kliknięcie przycisku Nowy, otwiera okno Kreator projektu Inventor, w którym zaznaczamy opcję Nowy projekt jednego uŝytkownika i klikamy przycisk Dalej, rys. 3. Rys. 3. W oknie Kreatora projektu Inventor wpisz nazwę projektu, np. Mechanizm1_1 i Folder projektu, np. folder grupy 1.1, gdzie znajdują się pliki rysunków części do budowy mechanizmu, rys. 4. Następnie klikamy przycisk Zakończ. Zbudowaliśmy w ten sposób plik projektu. Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 2
3 Rys. 4. Określenie nazwy i połoŝenia pliku projektu Nie jest on jednak jeszcze plikiem sterującym bieŝącym projektem (lecz plik Default), rys. 5. Aby tak się stało, tzn. aby zaznaczenie (haczyk) znalazło się obok pliku Mechanizm1_1 naleŝy kliknąć przycisk Zastosuj, co zmieni zaznaczenie, rys. 6. Następnie klikamy przycisk Koniec. Rys. 5. Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 3
4 Rys. 6. Po kliknięciu przycisku Koniec okno Projekty zostaje zamknięte i w oknie Nowy projekt zaznaczamy Standard.iam zwracając uwagę, Ŝeby plik projektu wskazywał na Mechanizm1_1, rys. 7. Decyzję zatwierdzamy klikając klawisz OK.. Rys. 7. Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 4

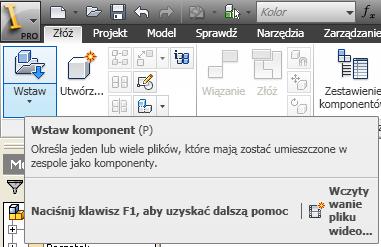

5 1. Wstawienie pierwszego elementu prowadnicy Z lewego menu (Panel Komponent) wybieramy Wstaw komponent, rys. 8. Rys. 8. W oknie wybieramy rysunek prowadnica.ipt, rys. 9. Uwaga: Pierwszy wstawiony komponent jest nieruchomy. Podczas wstawianiu komponentu pojawia się on natychmiast na ekranie, a jego ewentualna druga kopia trzyma się kursora. Aby przerwać wstawianie i nie tworzyć wielu prowadnic (wystarczy jedna prowadnica) naciskamy ESC. Prowadnica jest wstawiona i moŝemy ją oglądać z dowolnej strony korzystając z obrotu (F4). Rys Wstawienie pierwszej dźwigni Z menu (Panel Komponent) wybieramy Wstaw komponent i wskazujemy: dzwignia1.ipt, klikamy w dowolnym miejscu ustawiając dźwignię dość blisko prowadnicy. Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 5

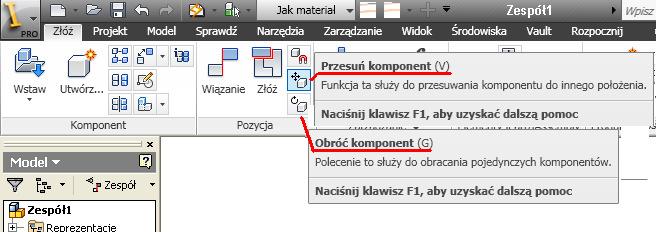

6 Aby manipulować pojedynczym wstawionym komponentem naleŝy go kliknąć, a następnie wybrać z menu (Panel Pozycja) ikonę Przesuń komponent lub Obróć komponent, rys.10. Aby przerwać manipulowanie pojedynczym elementem naleŝy nacisnąć klawisz Esc. Rys. 10. Narzędzia pozwalające obracać i przesuwać pojedynczy element mechanizmu Dobrą praktyką jest ustawienie montowanych detali moŝliwie blisko siebie w pozycji zbliŝonej do wymaganej pozycji pracy, bo Inventor wykonuje montaŝ najkrótszą drogą i przy całkiem dowolnym ustawieniu detali mogą powstawać błędy. 3. Wiązanie elementów Aby odebrać elementom stopnie swobody wybieramy z menu (Panel Pozycja) ikonę Wiązanie. W oknie dialogowym Wstaw wiązanie, rys. 11, na zakładce Zespół mamy moŝliwość określenia, w ramce Typ - typ wiązania (Zestawiający, Kątowy, Styczny Wstaw), a w ramce Rozwiązanie dodatkowe szczegóły wiązania. Rys. 11. Rozpoczynamy odbieranie stopni swobody Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 6
7 Zamierzamy włoŝyć kołek prowadnicy do otworu w dźwigni czyli osie otworów muszą się pokrywać. WskaŜemy zatem kolejno oś kolka i oś otworu, rys. 12. Połączenie nastąpi, a zatwierdzimy je przyciskiem OK. Rys. 12. Zestawianie osi czopa i otworu Ale to nie koniec narzucania więzów, bo dźwignia moŝe przesuwać się jeszcze poosiowo. Aby odebrać jej tę moŝliwość, jeszcze raz wywołujemy okno dialogowe Wstaw wiązanie, w ramce Rozwiązanie wybieramy opcję Równolegle i wskazując jakie płaszczyzny mają być równoległe. Płaszczyznami tymi są płaszczyzna czołowa kołka i płaszczyzna boczna dźwigni. Klikamy je, rys. 13 i wiązanie zostanie narzucone. MoŜna teraz uchwycić myszą dźwignię i obracać na kołku. Rys. 13. Teraz obie płaszczyzny się pokrywają i dźwignia nie moŝe juŝ przesuwać się poosiowo Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 7
8 Druga metoda prostsza: Typ wiązania Wstawiający zgrywanie okręgów. Wskazujemy okręgi na czole kołka i wewnętrzny otworu. Dodatkowo klikamy prawą ikonę w opcji Rozwiązanie i wybieramy Dopasowany. 4. Wstawienie suwaka Z lewego menu (Panel Komponent) wybieramy Wstaw i wskazujemy suwak.ipt, klikamy w dowolnym miejscu ustawiając suwak dość blisko prowadnicy. Aby ustawić suwak w pozycji zbliŝonej do pozycji pracy posługujemy się opcjami Przesuń komponent lub Obróć komponent z menu (Panel Pozycja). 5. Wiązanie suwaka i prowadnicy Aby suwak nie odrywał się od węŝszej płaszczyzny prowadnicy narzucimy Wiązanie Zestawiające tej płaszczyzny prowadnicy i wewnętrznej płaszczyzny suwaka, rys 14. Rys. 14. Nie wystarczy jednak odebranie tego stopnia swobody, bo suwak moŝe jeszcze przesuwać się na boki. Aby pozostawić jedynie moŝliwość przesuwania się wzdłuŝ prowadnicy wstawimy jeszcze jedno Wiązanie Zestawiające, zestawiając płaszczyznę boczną prowadnicy i płaszczyznę boczną suwaka, rys.15 Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 8
9 Rys Wstawienie drugiej dźwigni Z lewego menu (Panel Komponent) wybieramy Wstaw i wskazujemy dzwignia2.ipt, klikamy w dowolnym miejscu ustawiając dźwignię dość blisko suwaka. Aby ustawić dźwignię w pozycji zbliŝonej do pozycji pracy posługujemy się opcjami Przesuń komponent lub Obróć komponent z menu (Panel Pozycja). 7. Wiązanie obu dźwigni W tym celu wykorzystamy Wiązanie Wstawiające pokazując osie obu otworów, rys 16. Rys. 16. Wiązanie wstawiające dla otworów obu dźwigni Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 9
10 8. Wiązanie kołka na suwaku i dźwigni2 Dla uzyskania poprawnej pracy mechanizmu wstawimy Wiązanie Zestawiające wskazując osie kołka suwaka i otworu dźwigni2, rys 17. Rys. 17 Uwaga. PoniewaŜ inne wiązania dostatecznie juŝ ograniczają parę dźwignia suwak, to wystarczy, Ŝe wprowadzimy jedynie ten typ wiązania Wiązanie Zestawiające. Copyright 2010, dr inŝ. Stanisław Skotnicki, mgr inŝ. Janusz Bonarowski 10
Tworzenie zespołu. Laboratorium Technik Komputerowych I, Inventor, ćw. 4. Wstawianie komponentów i tworzenie wiązań między nimi.
Tworzenie zespołu Wstawianie komponentów i tworzenie wiązań między nimi. 0. Ustalenie aktualnego projektu Projekt, w Inventorze, to plik tekstowy z rozszerzeniem.ipj, definiujący foldery zawierające pliki
