1 Ćwiczenie 5

2 Składanie zespołuu maszynowego Cel ćwiczenia stanowi wykonanie złożenia modelu zespołu maszynowego składającego sięę komponentów wykonanych w ćwiczeniach od 2 do 4, złożenie przedstawiono na rys Rys. 5.1 Uruchomienie środowiska do aranżacji części: Z menu należy wybrać opcję Plik / Nowy..., można również kliknąć w ikonę lub wcisnąć kombinację klawiszy CTRL+N, Wybrać ikonę aranżacja 3D częścii i/lub innych złożeń i wcisnąć OK (rys. 5.2), Rys. 5.2 Dodawanie gotowych komponentów: Z menu głównego wybrać polecenie Wstaw/Komponent/Istniejąca część/złożenie podając ścieżkę dostępu do katalogu z komponentami, W oknie dialogowym Część/złożenie do wstawienia Otwórz dokumenty: wybrać model koła utworzonego w ćwiczeniu 2 (model obrotowy), Na obszarze dokumentu kliknąć lewym klawiszem myszy w miejscu, w którym ma pojawić się komponent W ten sam sposób dodać model wału (rys. 4.10) utworzony w aneksie ćwiczenia 4. 30

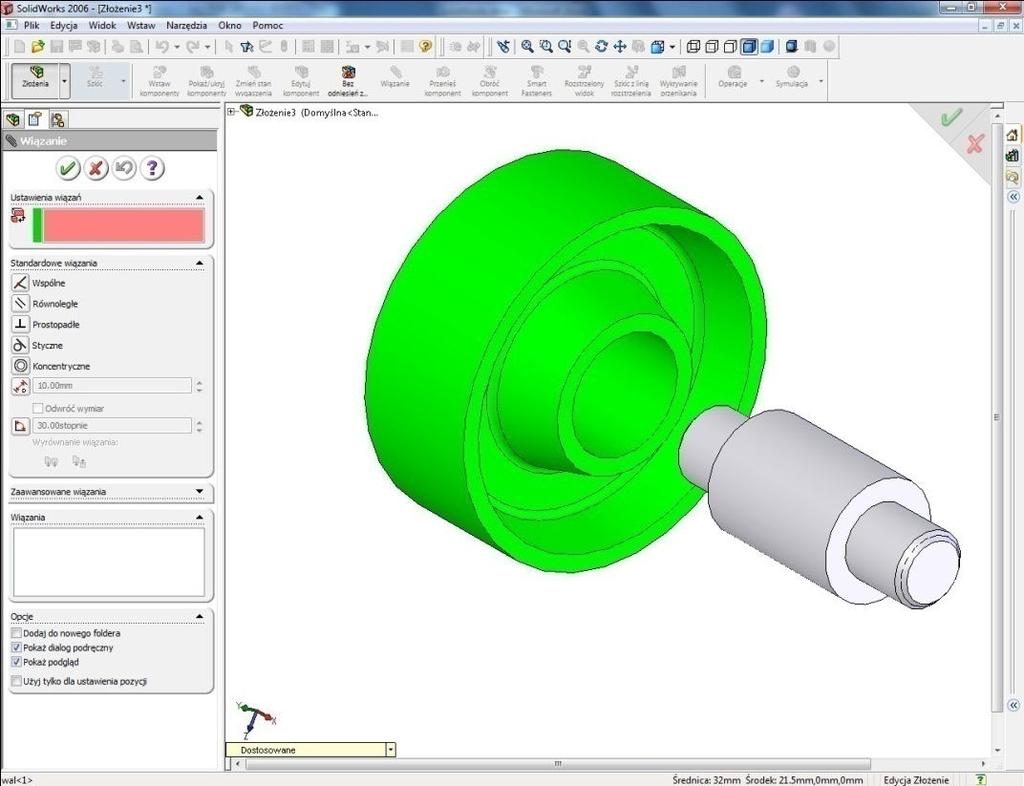

3 Rys 5.3 W celu realizacji połączenia komponentów należy wybrać z menu Wstaw opcje Wiązanie i z podmenu Standardowe wiązania wybrać opcje Koncentryczne, Następnie należy kliknąć lewym klawiszem myszy na tworzącej wału (punkt ) oraz we wnętrzu piasty koła (punkt ), Koło i wał zostaną wycentrowane względem siebie (jak na rys. 5.3), operację należy zatwierdzić znakiem, W następnej kolejności należy wybrać opcje Wspólne oraz kliknąć lewym klawiszem myszy na zewnętrznej krawędzi wału oraz zewnętrznej krawędzi piasty koła (rys. 5.4), należy pamiętać o zatwierdzeniu akceptowalnej pary wiązań znakiem, Rys. 5.4 Komponenty zostaną ustalone względem siebie, Zapisać projekt pod nazwą: Imie_Nazwisko_Złożenie1 w wybranej lokalizacji. 31

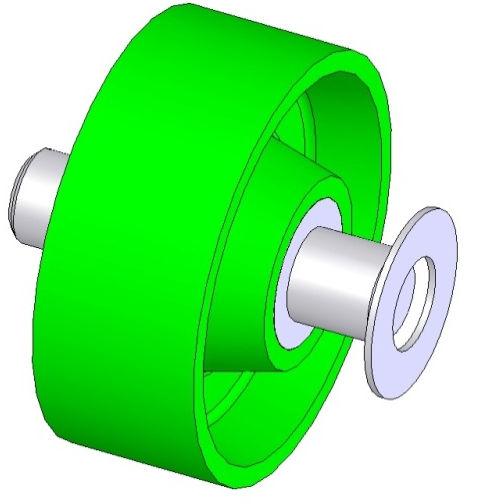

4 Dodawanie pierścieni dystansowych: Do projektu Imie_Nazwisko_Złożenie1 dodać kolejny komponent poprzez polecenie Wstaw/Komponent/Istniejąca część/złożenie podając ścieżkę dostępu do katalogu z częścią o nazwie Pierścien_dystansowy utworzoną w aneksie ćwiczenia nr 4, Wstawiony komponent przesunąć (uzyskując położenie części jak na rys. 5.5) korzystając z ikony Przenieś Komponent znajdującej się na pasku narzędziowym Złożenia, Rys. 5.5 W celu realizacji połączenia komponentów należy wybrać z menu Wstaw, opcje Wiązanie, a następnie wskazać kursorem myszy czop wału (punkt, rys. 5.5) i kliknąć lewym klawiszem myszy, Następnie należy wskazać wewnętrzną powierzchnię pierścienia klikając pomiędzy jego dolną, a górną krawędzią (w tym celu można się wspomóc rolką urządzenia wskazującego w celu przybliżenia detalu), Pierścień zostanie wycentrowany względem Złożenia1 (rys. 5.6), operację należy zatwierdzić, Rys. 5.6 W dalszej kolejności dodawania wiązań należy wskazać dwie krawędzie pokazane na rys. 5.6 oraz zatwierdzić operacje, Powtarzając wszystkie powyższe punkty w analogiczny sposób należy dodać drugi pierścień i umieścić go symetrycznie po drugiej stronie modelu. 32

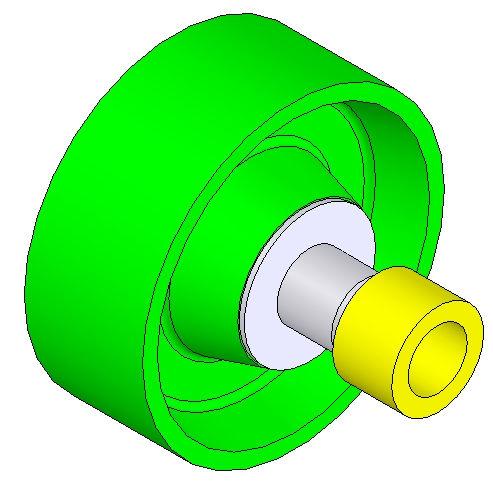

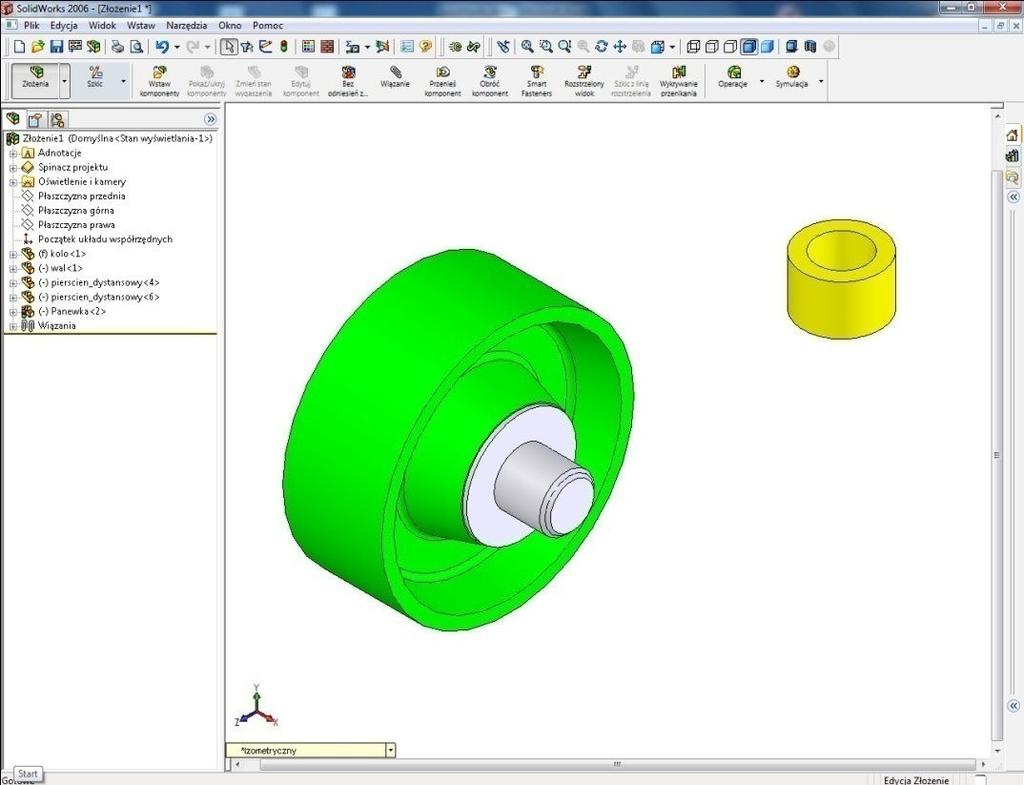

5 Nakładanie panewki: Do projektu Imie_Nazwisko_Złożenie_1 dodatkowo zawierającego pierścienie dystansowe należy dodać kolejny komponent poprzez polecenie Wstaw/Komponent/Istniejąca część/złożenie podając ścieżkę dostępu do katalogu zawierającego cześć o nazwie Panewka, która została utworzona w aneksie ćwiczenia nr 4, Wstawiony komponent przesunąć (aby uzyskać położenie pokazane na rys. 5.7) korzystając z ikony Przenieś Komponent znajdującej się na pasku narzędziowym Złożenia, Rys. 5.7 W celu realizacji połączenia komponentów należy wybrać z menu Wstaw, opcje Wiązanie, a następnie wskazać kursorem myszy czop wału (punkt, rys. 5.7) i kliknąć na nim lewym klawiszem myszy, następnie należy wskazać wewnętrzną powierzchnię panewki (punkt, rys. 5.7), W rezultacie powyższych działań panewka zostanie wycentrowana względem składanego zespołu ( patrz rys. 5.8), operację należy zatwierdzić znakiem, Rys. 5.8 W dalszej kolejności dodawania wiązań należy wskazać powierzchnie pierścienia pokazaną na rys. 5.8, wyszczególnioną literami oraz korzystając z narzędzia Obróć widok niewidoczną na rys. 5.8 dolną powierzchnię panewki pokazaną na rys. 5.9 punkty, po wykonaniu operacje zatwierdzić, 33

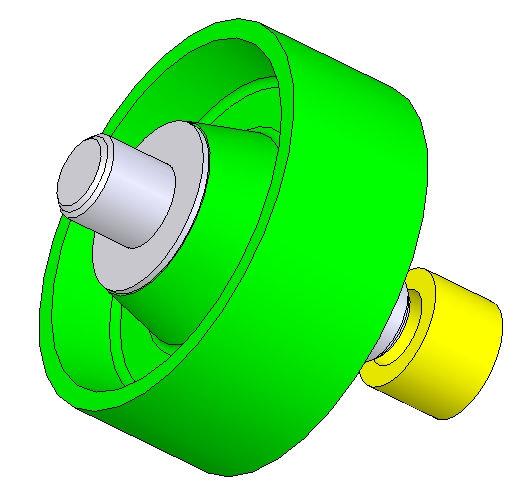

6 Rys. 5.9 Powtarzając wszystkie powyższe podpunkty należy dodać drugą panewkę i umieścić ją symetrycznie po drugiej stronie składanego zespołu, Zapisać projekt pod nazwą: Imie_Nazwisko_Złożenie_2 w wybranej lokalizacji. Dodawanie podpór: Do modelu Imie_Nazwisko_Złożenie_2 zawierającego koło osadzone na wale wraz pierścieniami dystansowymi i panewkami (rys. 5.10), należy dodać kolejny komponent poprzez polecenie Wstaw/Komponent/Istniejąca część/złożenie podając ścieżkę dostępu do katalogu zawierającego część o nazwie Podpora utworzoną w ćwiczeniu nr 2, Rys Wstawiony komponent przesunąć (uzyskując takie położenie jak na rys. 5.11) korzystając z ikony Przenieś Komponent znajdującej się na pasku narzędziowym Złożenia, W celu realizacji połączenia komponentów należy wybrać z menu Wstaw, opcje Wiązanie, a następnie wskazać kursorem myszy powierzchnię panewki osadzonej już na wale (punkt, rys. 5.11) i kliknąć na niej lewym klawiszem myszy, następnie należy wskazać wewnętrzną powierzchnię otworu podpory (punkt, rys. 5.11), W rezultacie powyższych działań panewka zostanie wycentrowana względem składanego zespołu, operację należy zatwierdzić znakiem, 34

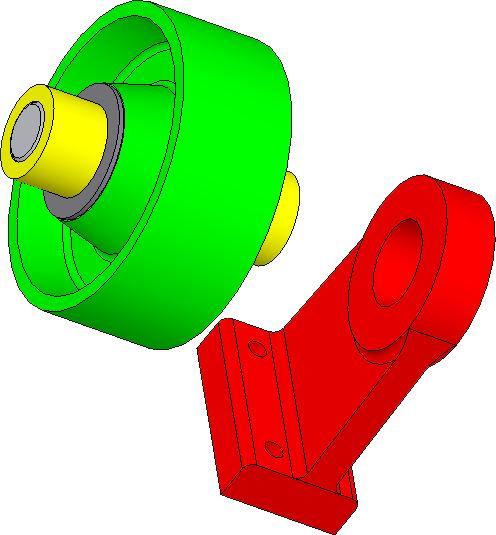

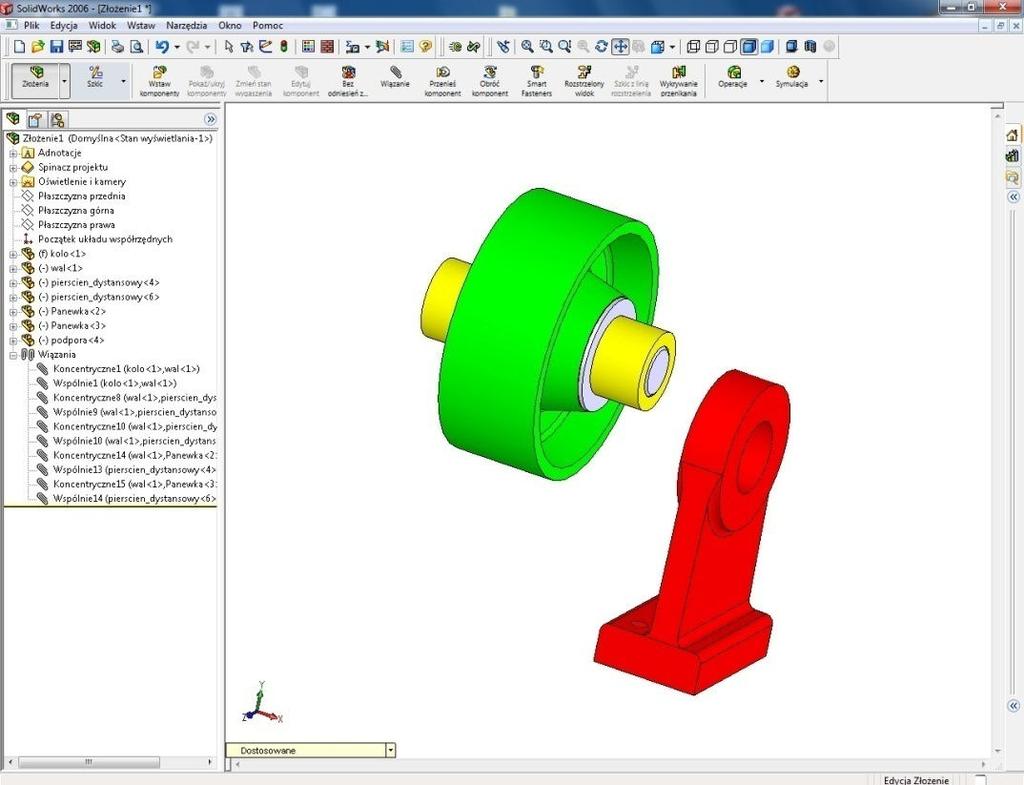

7 Rys W dalszej kolejności ćwiczenia należy wskazać powierzchnie pierścienia pokazaną na rys. 5.8, (oznaczona literami ) oraz korzystając z narzędzia Obróć widok otaczającą otwór (oznaczona literami C, patrz rys. 5.12) niewidoczną na rys powierzchnie podpory C C C C C C C C Rys Powtarzając wszystkie powyższe podpunkty należy dodać do projektu drugą podstawę i umieścić ją symetrycznie po drugiej stronie składanego zespołu, Dodawanie podstawy: Do modelu Imie_Nazwisko_Złożenie_2 zawierającego koło osadzone na wale wraz z pierścieniami dystansowymi, panewkami oraz podporami należy dodać kolejny komponent poprzez polecenie Wstaw/Komponent/Istniejąca część/złożenie podając ścieżkę dostępu do katalogu zawierającego część o nazwie Podstawa utworzoną w ćwiczeniu nr 4, 35

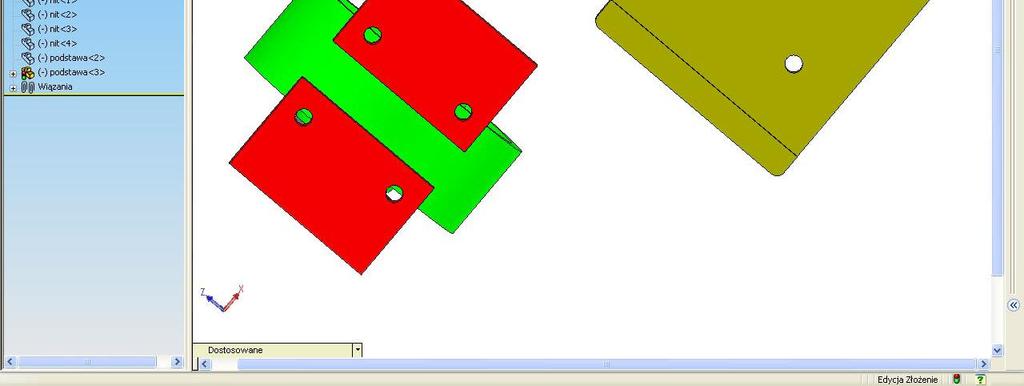

8 1 2 Rys W celu realizacji połączenia komponentów należy wybrać z menu Wstaw, opcje Wiązanie, a następnie wskazać i kliknąć kursorem myszy jedną z dwóch powierzchni podstawy (rys powierzchnia 1 lub 2), Korzystając z narzędzia Obróć widok należy obrócić główny zespół złożenia w ten sposób aby dolna powierzchnia obu podstaw była widoczna (rys. 5.14), następnie należy kliknąć na powierzchnię 1 lub 2, 1 2 Rys

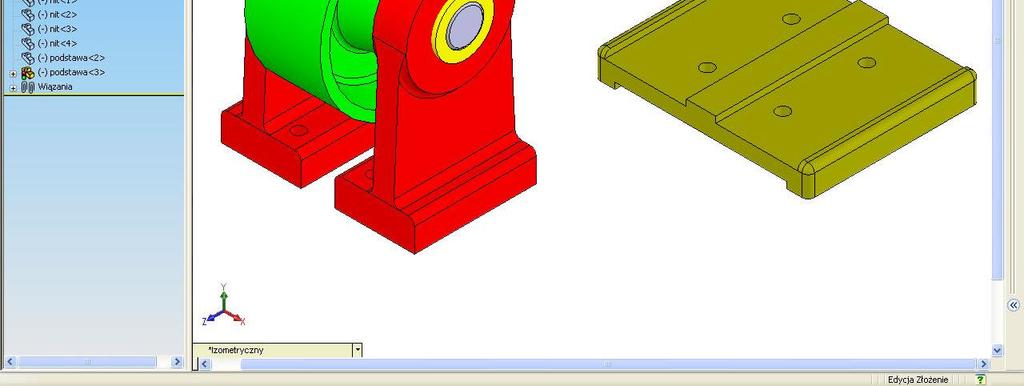

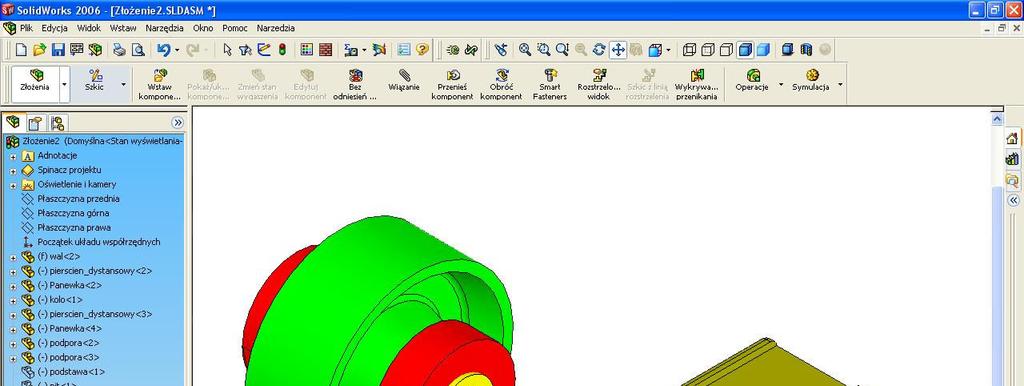

9 W rezultacie podjętych działań górna powierzchnia podstawy zostanie umieszczona w płaszczyźnie podpór zespołu umożliwiając dalsze definiowanie wiązań, po wykonaniu operacje zatwierdzić, Wybrać z menu Wstaw, opcje Wiązanie, a następnie wskazać i kliknąć kursorem myszy jedną z czterech krawędzi górnych otworów w podstawie, a następnie odpowiadającą wybranemu otworowi dolną krawędź otworu podpory, Otwory podstawy powinny się wycentrować względem otworów w podporach zespołu, operacje zatwierdzić znakiem, Dodatkowo w otworach składanego zespołu umieścić nity. 37

Rys Rys. 3.2 Szkicując profil przedstawiony naa rys. 3.2 należy zwrócić uwagę na lokalizację początku układu współrzędnych,

Rys Rys. 3.2 Szkicując profil przedstawiony naa rys. 3.2 należy zwrócić uwagę na lokalizację początku układu współrzędnych, Ćwiczenie 3 16 Cel ćwiczenia stanowi wykonanie modelu części maszynowej typu podpora przedstawionego na rys. 3.1 Rysowanie profilu: Rys. 3.1 Otworzyć nowy szkic na planiee płaszczyzny przedniej, Narysować
