Instrukcja do ćwiczeń: Zapis i podstawy konstrukcji (wszelkie prawa zastrzeŝone, a krytyczne uwagi są akceptowane i wprowadzane w Ŝycie)
|
|
- Alina Ciesielska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja do ćwiczeń: Zapis i podstawy konstrukcji (wszelkie prawa zastrzeŝone, a krytyczne uwagi są akceptowane i wprowadzane w Ŝycie) Ćwiczenia 11 Temat: Podstawy zarządzania projektami w Programie Autodesk Inventor Szkice Za pierwszym razem klikamy w Autodesk Inventor wybieramy Nowy ( projekt) klikając w tworzymy projekt ze swoim imieniem i nazwiskiem ustalając jako folder projektu folder na pulpicie z Państwa pracami (nie domyślny!) Prace z ustawieniami kończymy za pomocą przycisku

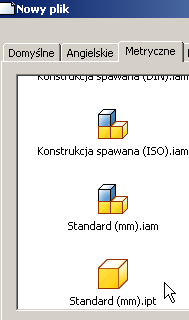

2 i w Nowym pliku wybieramy jednostki metryczne i Standard IPT czyli modele części WaŜne klawisze ENTER zakończenie rysowania ( np. linii) DELETE kasujemy zaznaczony myszą fragment ESC moŝemy uŝyć innego narzędzia Praca z programem Autodesk Inventor ma charakter intuicyjny i ściśle zawiązana jest ze zmieniającymi się kształtami kursora! Zadanie 1 Temat: Tworzenie szkicu Wykorzystując Panel Szkicu 2D ( LINIA, PROSTOKĄT, OKRĄG ORAZ ) wykonaj rysunek:

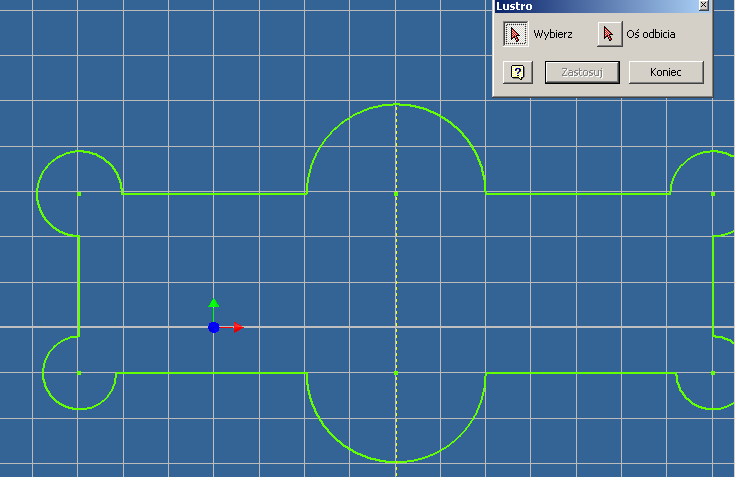

3 Dorysuj linią konstrukcyjną oś odbicia (konstrukcyjną -czyli pomocniczą- kliknij w ikonę znajdującą się w górnym menu i narysuj prostą odbicia) wykonaj za pomocą lustra element zaznaczając myszą elementy które odbijamy i oś odbicia: Wyłącz rysowanie liniami konstrukcyjnymi. Na zaliczenie tej części zadania proszę wykonać: Zaczynając od ( zadanie pochodzi z podręcznika: INVENTOR pierwsze kroki B. Noga, Z. Kosma i J. Parczewski)

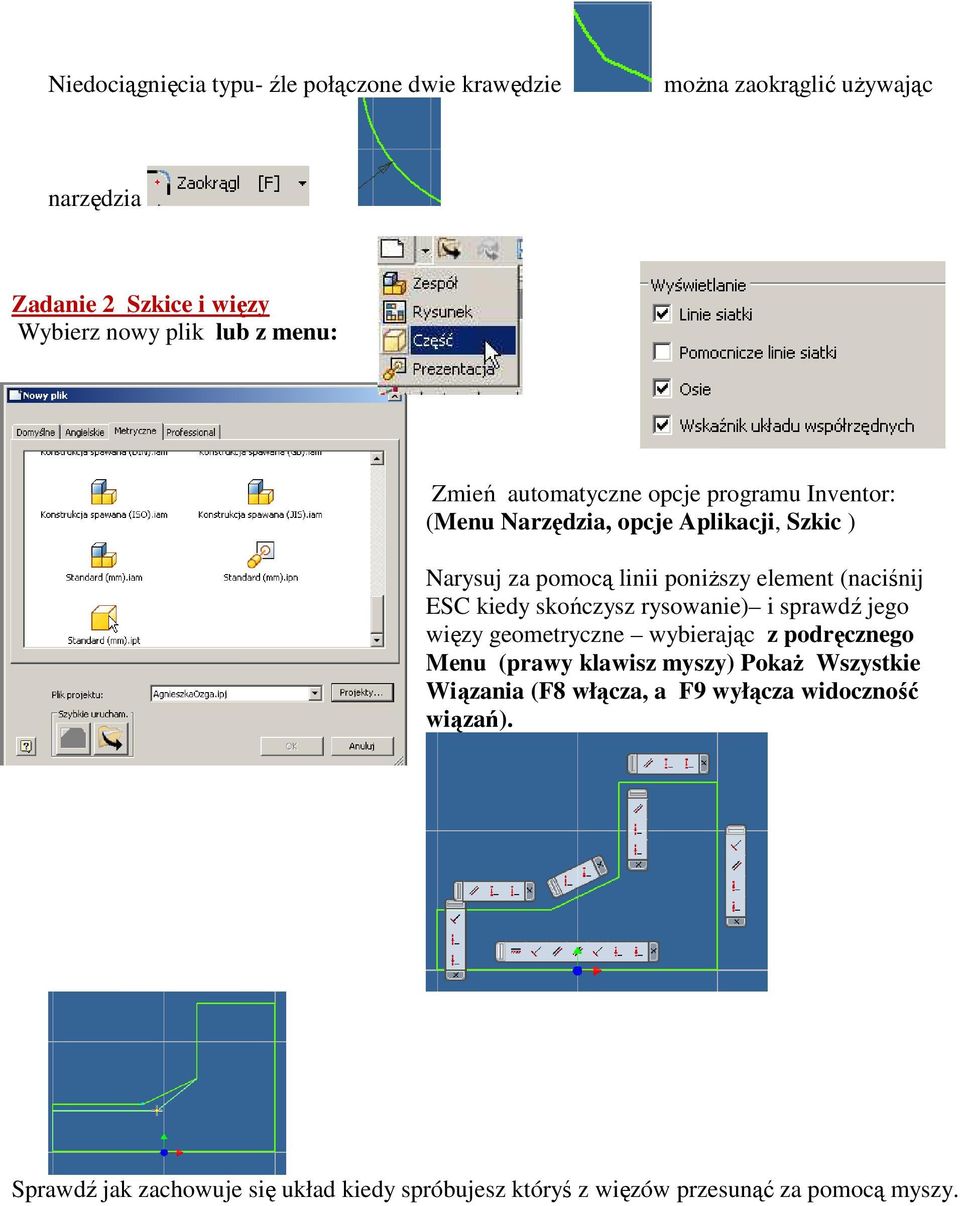

4 Niedociągnięcia typu- źle połączone dwie krawędzie moŝna zaokrąglić uŝywając narzędzia Zadanie 2 Szkice i więzy Wybierz nowy plik lub z menu: Zmień automatyczne opcje programu Inventor: (Menu Narzędzia, opcje Aplikacji, Szkic ) Narysuj za pomocą linii poniŝszy element (naciśnij ESC kiedy skończysz rysowanie) i sprawdź jego więzy geometryczne wybierając z podręcznego Menu (prawy klawisz myszy) PokaŜ Wszystkie Wiązania (F8 włącza, a F9 wyłącza widoczność wiązań). Sprawdź jak zachowuje się układ kiedy spróbujesz któryś z więzów przesunąć za pomocą myszy.
5 Jedna z technik szkicowania specjalnego: Aby z linii utworzyć łuki kliknij w koniec linii i nie puszczając przycisku myszy przeciągnij ją w kierunku kolejnego punktu charakterystycznego Proszę wypróbować tą technikę szkicowania rysując kształt podobny do rysunku po lewej stronie. Na zaliczenie tego ćwiczenia proszę narysować za pomocą narzędzia lina rysunek znajdujący się po prawej stronie: Przedstawiając rysunek do akceptacji proszę pokazać mi wiązania dla takiego układu. Zadanie 3 Szkice precyzyjne Narysuj poniŝszą figurę: Klikając w ustal wymiary ) ustalanie wymiarów nie jest wymiarowaniem to tylko narzucanie więzów odległości : Rysujemy w tej płytce otwory,
6 Większy otwór uzyskujemy poprzez prostokąt ( 80 x 20) i stworzone w nim linie konstrukcyjne ikona (linie konstrukcyjne ułatwiające wykonanie docelowej figury w naszym przypadku pozwalają znaleźć środek okręgu POPRZEZ ZNALEZIONE ( gdy mamy wybrane z menu rysowanie linii i przesuwamy kursor myszy nad prostokątem aŝ pokaŝą się nam ) ŚRODKI BOKÓW PROSTOKĄTA ). Wycinany niepotrzebne fragmenty. I nadajemy stworzonemu przez nas obiektowi trzeci wymiar, zaczynamy od zmiany widoku ( prawy klawisz myszy wywołuje menu, z którego wybieramy widok Izometryczny) i menu zmieniamy szkic na elementy części. Do panelu 3D moŝna przejść klikając w Teraz juŝ pozostaje zastosowanie wyciągania. Uprzejmie proszę pokazać mi wynik swojej pracy.

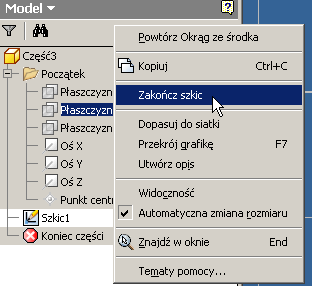

7 Zadanie 4 Przeglądarka obiektów: Narysuj okrąg i za pomocą ESC zakończ rysowanie. Przejdź do przeglądarki obiektów i otwórz w menu folder początek. Jesteś na płaszczyźnie XY. Chcąc rysować prostokąt na płaszczyźnie XZ musisz wywołać prawym klawiszem myszy podręczne menu i wybrać opcję zakończ szkic Kiedy z menu na płaszczyźnie XZ wywołamy nowy szkic

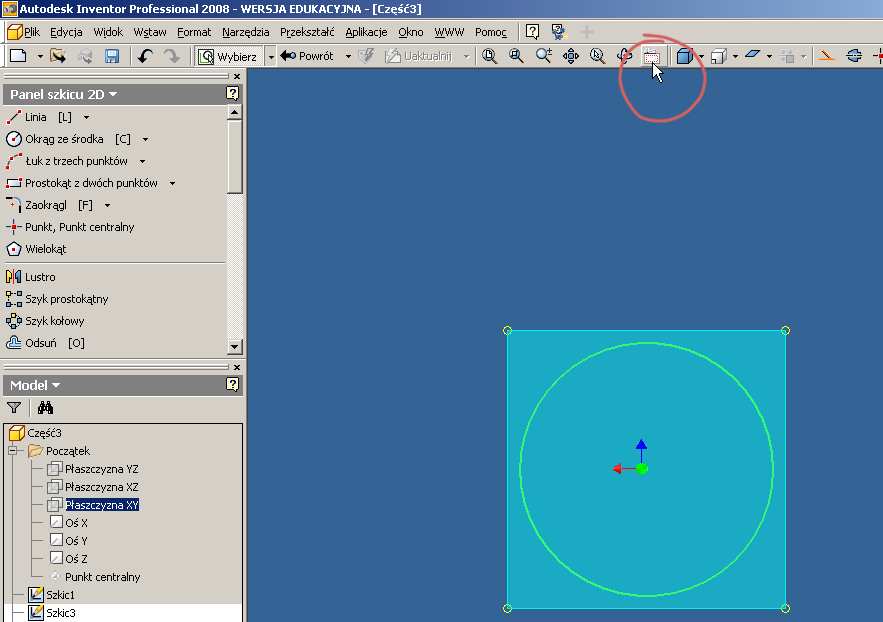

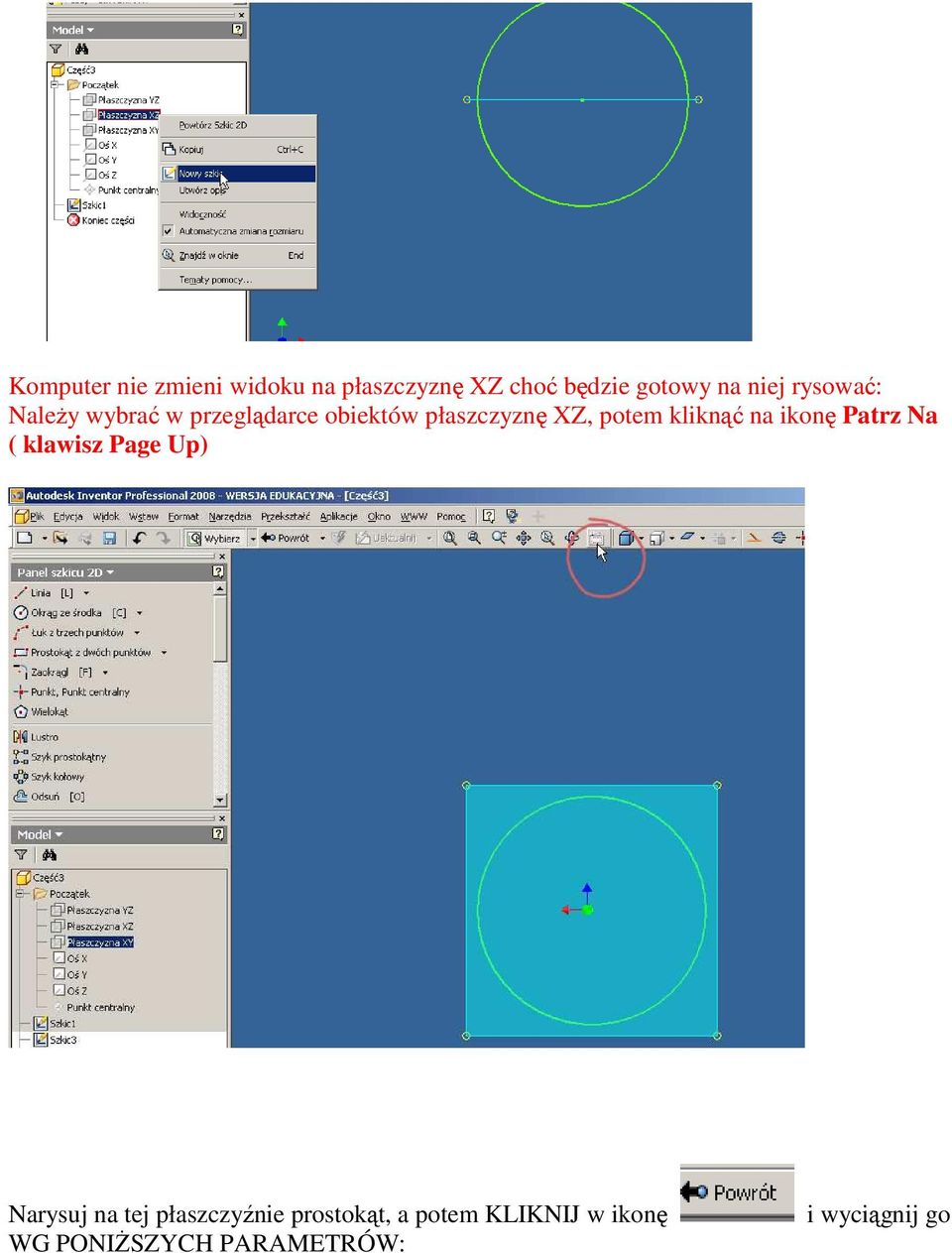

8 Komputer nie zmieni widoku na płaszczyznę XZ choć będzie gotowy na niej rysować: NaleŜy wybrać w przeglądarce obiektów płaszczyznę XZ, potem kliknąć na ikonę Patrz Na ( klawisz Page Up) Narysuj na tej płaszczyźnie prostokąt, a potem KLIKNIJ w ikonę WG PONIśSZYCH PARAMETRÓW: i wyciągnij go

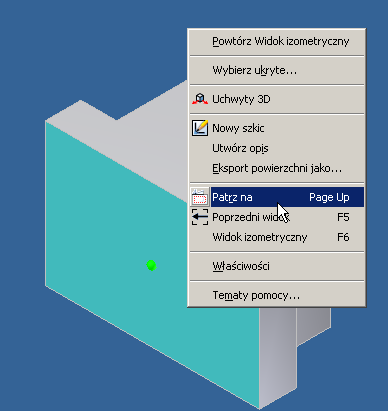

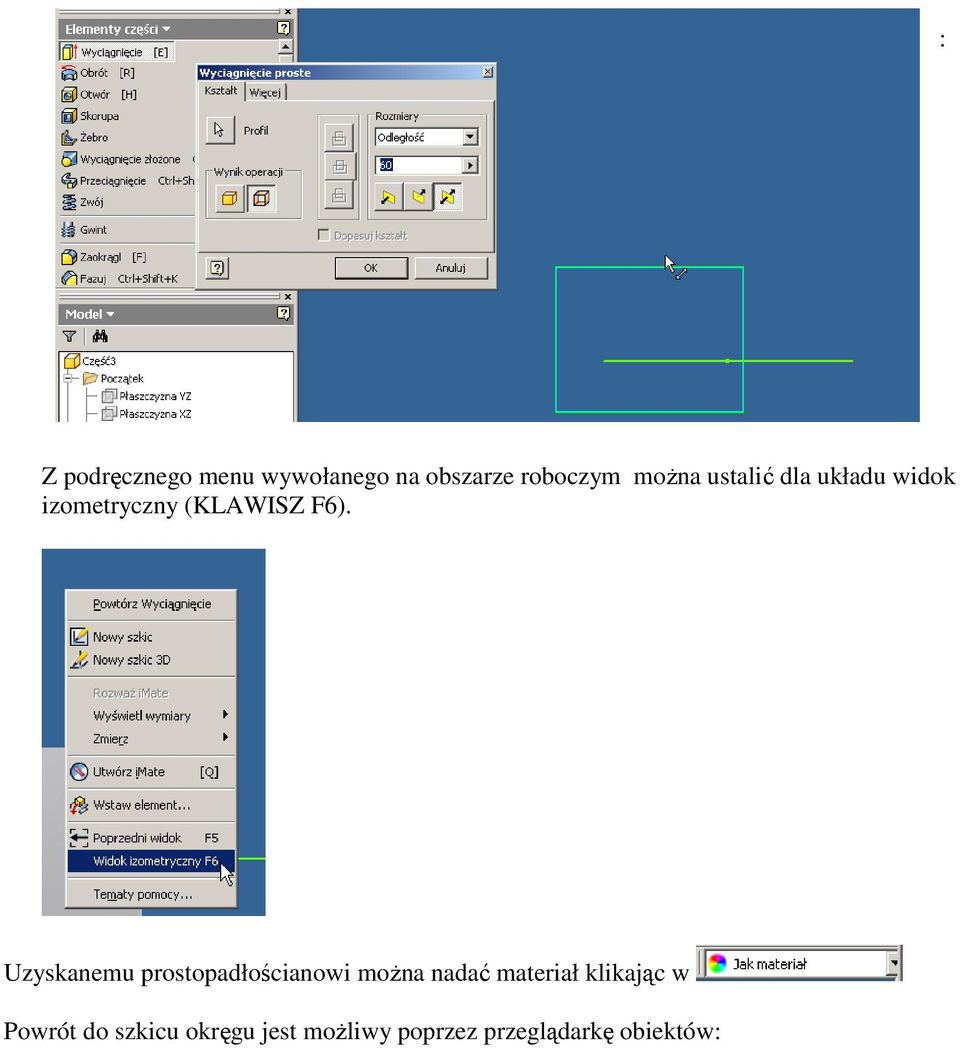

9 : Z podręcznego menu wywołanego na obszarze roboczym moŝna ustalić dla układu widok izometryczny (KLAWISZ F6). Uzyskanemu prostopadłościanowi moŝna nadać materiał klikając w Powrót do szkicu okręgu jest moŝliwy poprzez przeglądarkę obiektów:
10 Proszę wyciągnąć i na 60 mm ten okrąg, nadać mu materiał i zakończyć szkic. Zadanie 5 Konstruowanie prostych brył Weźmy pod uwagę zadanie z ćwiczenia nr 1 (ja bym tak to zrobiła ale inne pomysły są mile widziane) Krok 1 rysujemy główny korpus: Płaszczyzną konstrukcyjna jest płaszczyzna XY, dlatego zaczynamy od widoku z góry tworzomy na razie połowę bryły
11 I wyciągnij ten szkic na wysokość 80 Sprawdź wybierając widok Izometryczny (klawisz F6) Krok 2 Dokładamy do korpusu pozostałe elementy - walce ( średnice 60 i 20) Konstruujemy na przedniej ścianie klikając w górną ścianę, wybierając Patrz na - PAGE UP oraz wybierając okrąg wyciągamy je na 20 mm ( po 10 w obie strony) proszę sprawdzić jak ustawiłam opcje na rysunku:
12 Z obu elementów wycinam mniejsze okrąg
13 I w większym otworze wycinamy prostopadłościan:

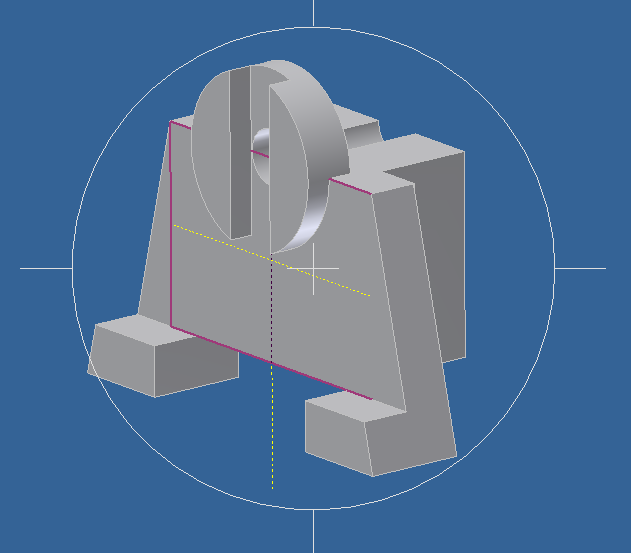

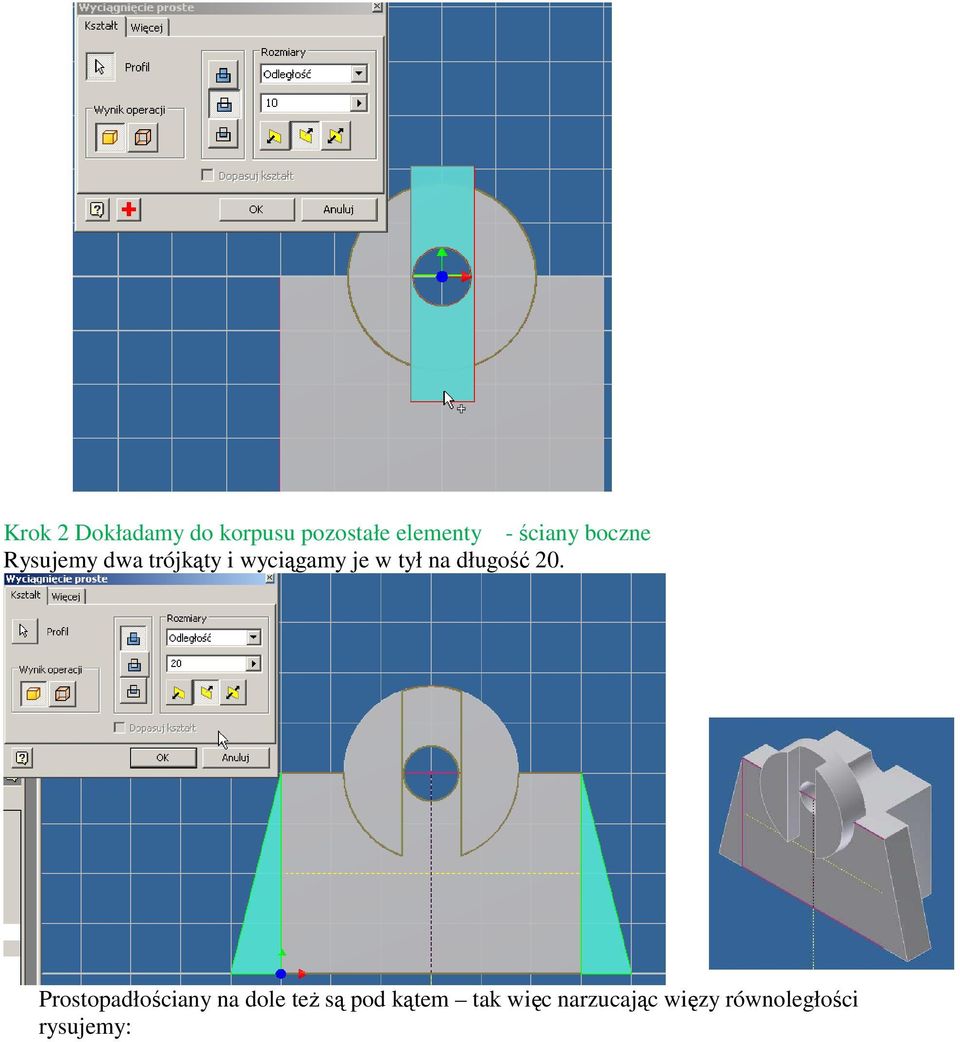

14 Krok 2 Dokładamy do korpusu pozostałe elementy - ściany boczne Rysujemy dwa trójkąty i wyciągamy je w tył na długość 20. Prostopadłościany na dole teŝ są pod kątem tak więc narzucając więzy równoległości rysujemy:

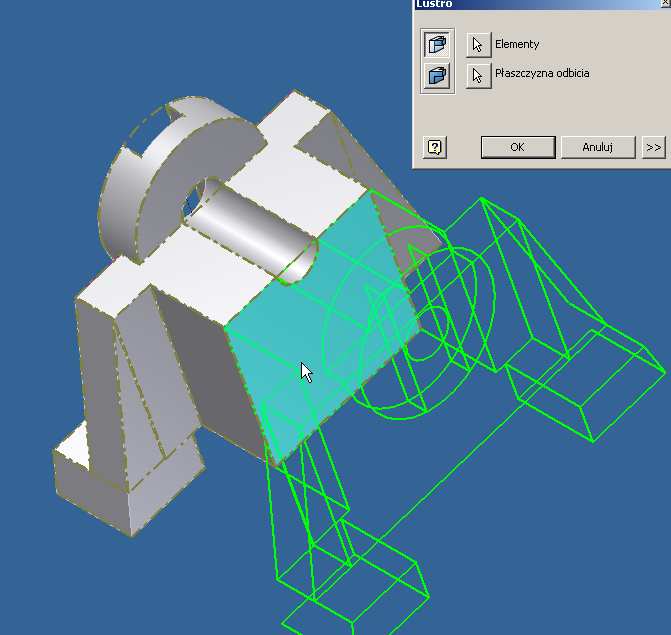

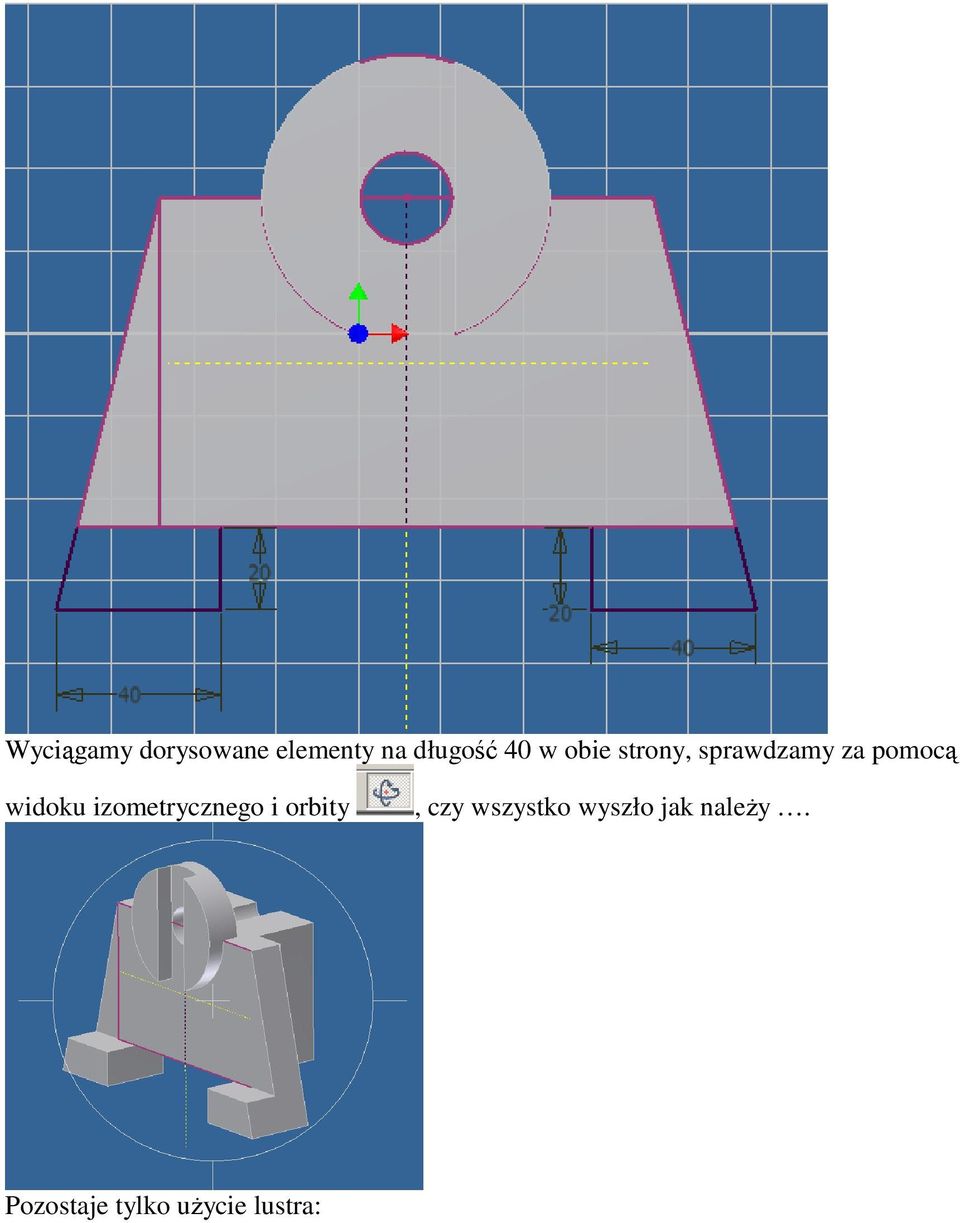

15 Wyciągamy dorysowane elementy na długość 40 w obie strony, sprawdzamy za pomocą widoku izometrycznego i orbity, czy wszystko wyszło jak naleŝy. Pozostaje tylko uŝycie lustra:
16 Redagowanie i płaskiej dokumentacji części Pozamykaj wszystkie okna w programie Inventor i wybierz Plik i Nowy i ISO.IDW
17 Wybieramy Rzut Bazowy Klikamy w Rzut i tworzymy pozostałe dwa rzuty Kończąc uruchamiając prawym klawiszem myszy menu i wybierając Utwórz Uprzejmie proszę spróbować zamiast jednego z zrzutów zrobić przekrój, a po zakończeniu uzupełnić tabliczkę o autora pracy:
18 PoniŜszy rysunek wskaŝe tylko co i gdzie zostanie umieszczone: Uprzejmie proszę mi pokazać wyniki pracy Zadanie 6 Konstruowanie prostych brył Na zaliczenie proszę narysować i zrzutować łącznie z przekrojem poniŝszy element:

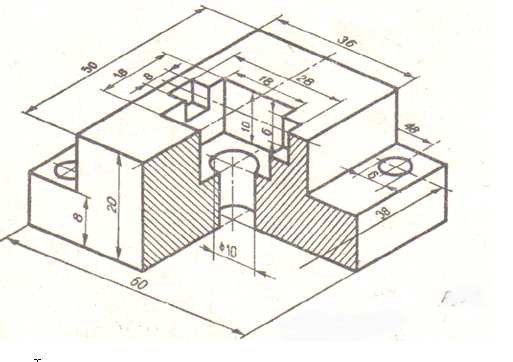

19 Tu oprócz trzech rzutów Uprzejmie proszę spróbować zamiast jednego z zrzutów zrobić przekrój, a po zakończeniu uzupełnić tabliczkę o autora pracy: PoniŜszy rysunek wskaŝe tylko co i gdzie zostanie umieszczone:
