1 [Wpisz tytuł dokumentu] Składanie zespołu maszynowego Ćwiczenie 1

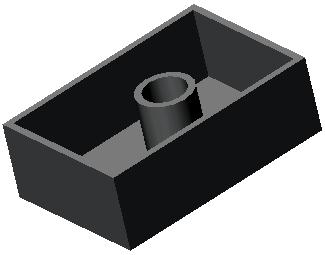

2 Celem ćwiczenia stanowi wykonanie prostego profilu cienkościennego przedstawionego na rys. 1.1 Rys 1.1 Utworzenie nowego pliku: Z menu należy wybrać opcję Plik / Nowy..., można również kliknąć w ikonę lub wcisnąć kombinację klawiszy CTRL+N, Wybrać ikonę reprezentacja 3D pojedynczego komponentu projektu i kliknąć OK, Wybór jednostek: Z menu należy wybrać opcję Narzędzia / Opcje..., Kliknąć w zakładkę Właściwości Dokumentu, Z listy Układ jednostek miar wybrać MMGS (milimetr, gram, sekunda), Jednostki długości ustawią się domyślnie na milimetry (szare nieedytowalne pole), Z listy Jednostki kątowe wybrać Stopnie, S W obu przypadkach można zadecydować o tym z jaką dokładnością będzie pokazywany wymiar - opcja Miejsca dziesiętne - domyślnie sąą to dwa miejsca po przecinku. 2

3 Tworzenie szkicu: Rys 1.2 Rys. 1.3 W pierwszej kolejności należy wybrać płaszczyznę odniesienia przeznaczoną do szkicowania,, należy kliknąć lewym klawiszem myszy w lewym oknie, zaznaczając płaszczyznę Przednią, Aby rozpocząć rysowanie należy kliknąć ikonę szkicu lub skorzystać z menu głównego, wybierając opcję Wstaw / Szkic w efekcie pojawi się oznaczenie układu współrzędnych na środku dokumentu oraz trójkątna ikona w górnym narożniku, Następnie należy w pasku narzędziowym Narzędzia szkicu kliknąć ikonę prostokąt (można również skorzystać z menu głównego wybierając opcję Narzędzia / Element Szkicu / Prostokąt, Przesunąć kursor myszy nad początek układu współrzędnych (tuż koło kursora myszy powinien pojawić się czerwona kropka), wcisnąć lewy klawisz myszy i przeciągnąć go w górę i w prawo, a następnie zwolnić klawisz myszy, Kliknąć ponownie w ikonę prostokąta, aby wyłączyć opcję dalszego rysowania, Można zmodyfikować szkic na dwa sposoby, albo "chwytając" linię/narożnik prostokąta i przeciągając ją w pożądane miejsce, albo też zaznaczając któreś z powyższych - wtedy z lewej strony dokumentu - w oknie menadżera właściwości PropertyManager - pojawią się pola tekstowe z wartościami opisującymi wybrany punkt lub linię, wartości te można swobodnie zmieniać, Aby zatwierdzić szkic należy kliknąćć trójkątną ikonę w znajdującą sie w narożniku dokumentu lub w ikonę szkicu - Szkic - w pasku narzędziowym, Aby edytować jakiś szkic należy również kliknąć tę ikonę, a następnie wybrać szkic, który chcemy zmieniać, można to również zrobić klikając prawym klawiszem myszy na nazwę szkicu w bocznym okienku tj. FeatureManager - Drzewo operacji i wybierając z menu kontekstowego opcję Edytuj Szkic, Uwaga: aby ułatwić sobie zaznaczanie poszczególnych elementów szkicu oraz modeli 3D należy skorzystać z opcji paska narzędziowego Filtr wyboru w - gdzie można wybrać które z charakterystycznych elementów rysunku (punkty, linie, powierzchnie...) mają być podświetlane po najechaniu kursorem myszy. 3

4 Wymiarowanie szkicu: Rys. 1.4 Wejść w edycję szkicu, Następnie należy w pasku narzędziowym Szkic kliknąć ikonę Inteligentny wymiar (można również skorzystać z menu głównego wybierając opcję Narzędzia / Wymiary / Równoległy), Przesunąć kursor myszy nad wybraną linię, nacisnąć lewy przycisk myszy i przeciągnąć mysz w bok, Zwolnić klawisz myszy i kliknąć jeszcze raz lewym klawiszem, aby zatwierdzić wymiar (aby zrezygnować z dokładania wymiaru zamiast klikać ponownie, należy nacisnąć klawisz Escape), W okienku, które się pojawi należy wpisać odpowiednią wartość a następnie zatwierdzić klikając ikonę potwierdzenia, Aby zmodyfikować wymiar należy kliknąć dwukrotnie na wybranym wymiarze i wprowadzić pożądaną wartość, aby zrezygnować z modyfikacji należy kliknąć ikonę, aby zobaczyć jak wygląda szkic ze zmienionym wymiarem, bez zamykania okna modyfikacji kliknąć w ikonę, Zwymiarowany szkic należy zamknąć (klikając trójkątną ikonę w narożniku dokumentu), Po wyjściu z edycji szkicu wymiary nie są widoczne, jeżeli jednak miałyby być wyświetlane, należy ponownie skorzystać z opcji wymiarowania, jednakże bez wchodzenia do edycji szkicu, trzeba jednak pamiętać, że utworzone w ten sposób wymiary są wyłącznie do odczytu tzn. nie można ich edytować w celu zmiany rzeczywistych wartości szkicu, Można zmienić wyświetlany tekst wymiarów poprzez edycje preferencji w oknie PropertyManager lub wybierając opcję Właściwości.../ Modyfikuj tekst w menu kontekstowym po kliknięciu prawym przyciskiem myszy na wybranym wymiarze, jednakże chcąc zmienić rzeczywisty wymiar szkicu należy najpierw wejść w jego edycję i tam zmienić wartości wymiarów. Wyciąganie profilu: zaznaczyć szkic w oknie FeatureManager - Drzewo operacji kliknąć ikonę Wyciągnięcie dodania/bazy z paska narzędziowego Operacje lub z menu głównego wybrać opcję Wstaw / Baza/ Wyciągnięcie... 4

5 Rys. 1.5 w oknie z strony lewej pojawią się opcje o wyciągania profilu, z listy wyboru wybieramy Na odległość w polu wpisujemy wartość 50 i zatwierdzamy klikając ikonę w efekcie powinna powstać bryła jakk na rysunku poniżej lub naciskając klawisz enter Rys. 1.6 Tworzenie nowego planu: Najechać kursorem myszy nad przednią powierzchnię modelu (kontur zostanie podświetlony) i zaznaczyć ją klikając lewym klawiszem myszy (cała powierzchnia zostanie podświetlona), aby zaznaczanie poszczególnych elementów modeluu tzn. linii, powierzchni, punktów było łatwiejsze, można skorzystać z paska narzędziowego Filtr wyboruu (w tym przypadku klikając w ikonę Filtr ścian szczególnie przydatne przy bardziej złożonych modelach), ) - narzędzie to jest z paska narzędziowego Geometriaa odniesienia wybrać ikonę Płaszczyzna lub korzystając z menu głównego wybrać Wstaw / Geometria odniesienia / Płaszczyzna, w oknie dialogowym wybrać opcję Odległość O i wpisać wartość 0 powstanie nowy plan, można zmienić mu nazwę korzystając z okna FeautreManager - Drzewo operacji. 5

6 Rys. 1.7 Szkicowanie otworu na nowym planie: w oknie FeautreManager - Drzewo operacji/i> wybrać nowo utworzony plan, w paskuu narzędziowym Standard Views kliknąć w ikonę Normalna N Do (można również skorzystać z paskaa narzędziowego Widok - klikając ikonę Orientacja widoku w i wybierając następnie opcję Normalny Do, ta sama opcja dostępna jest także w menu głównym Widok / Orientacja oraz po kliknięciu w klawisz spacji), utworzyć nowy szkic -, z paska narzędziowego Narzędziaa szkicu wybrać ikonę Okrąg i narysować koło na powierzchni modelu, zwymiarować szkic w następujący sposób s - średnica okręgu 50 mm; odległość środka okręgu od krawędzi pionowej 45 mm; odległość środka okręgu od krawędzi poziomej 75 mm, zatwierdzić szkic. Rys. 1.8 Dodawanie otworu przelotowego: w oknie FeautreManager - Drzewo operacji wybrać szkic koła, z paska narzędziowego Operacje wybrać w ikonę Wyciągnięcie Wycięcia, można skorzystać także z menu głównego Wstaw / Wytnij / Wyciągnięcie..., W bocznym oknie pojawią się opcje,, z listy wyboru wybrać Przez wszystko i zatwierdzić, W oknie FeauterManager - Drzewo operacji pojawi się nowa pozycja "Wytnij-wyciągnięcie" (kolejne właściwości oznaczane są kolejnymi liczbami "wytnij-wyciągnięcie1","wytnij-wyciągnięcie2 2" itd. to samo 6

7 dotyczy innych właściwości - możnaa nadawać im własne nazwy co jest wskazane ze względu na czytelność rysunku, w nazwach można używaćć liter, cyfr oraz znaku podkreślnika, ustawić widok na Izometryczny. Rys. 1.9 Modyfikacje modelu: W oknie FeautreManager - Drzewo operacji rozwinąć pozycję "Wytnij-wyciągnięcie e1" (czyli otwór przelotowy wykonany w poprzedniejj operacji) - klikając w znak "+" obok jej nazwy, Rozwinięta pozycja jest wykazem wszystkich elementów, które były wykorzystane do jej wykonania - w tym przypadku jest to tylko szkic koła, z którego powstał otwór przelotowy, Zaznaczyć i wyedytować szkic koła, Zmienić odległość środka otworu od krawędzi pionowej na 80 mm; odległość środka otworu od krawędzi poziomej na 45 mm i średnicę otworu na 40 mm, Edycja wymiaru następuje po dwukrotnym kliknięciu na wybranym wymiarze, Zamknąć szkic i odświeżyć widok modelu poprzez kliknięcie ikony Przebuduj narzędzi albo wciskając kombinację klawiszy Ctrl+B. ze standardowego paska Rys Tworzenie modelu cienkościennego: Zaznaczyć górną powierzchnię modelu, W pasku narzędziowym Operacje kliknąć ikonę Skorupa opcję Wstaw / Operacje / Skorupa..., lub posługując się menu głównym wybrać 7

W oknie z właściwościami w opcji Grubość wpisać 5 i zatwierdzić, Rys. 1.

Zaokrąglenie, W oknie z właściwościami w opcji Promień wpisać 6 i zatwierdzić, Rys. 1.

8 W oknie z właściwościami w opcji Grubość wpisać 5 i zatwierdzić, Rys Zaokrąglanie krawędzi: Zaznaczyć frontową powierzchnię modelu, W pasku narzędziowym Operacje kliknąć ikonę Zaokrąglenie, W oknie z właściwościami w opcji Promień wpisać 6 i zatwierdzić, Rys Wygaszanie płaszczyzny odniesienia: Z Drzewa operacji wymedytować operację Płaszczyzna1 i przy pomocy menu kontekstowego wybrać opcje Ukryj, Zapisać projekt pod nazwą: Imię_Nazwisko_Model3D w wybranej lokalizacji. 8
