1 Języczek zamka typu Ostrołęka Zagadnienia: 1. Rysowanie a) linie: - pojedyncza - styczna do dwóch okręgów - oś symetrii b) łuki c) okręgi d) praca na warstwach 2. Edycja: a) obracanie ( z kopiowaniem) b) zaokrąglanie c) wycinanie 3. Wymiarowanie: a) wymiary pojedyncze poziome b) średnicy c) kąta d) promienia jako odnośnika 1. Uruchamiamy program Start => Programy => MegaCAD 4.5 Pl => MegaCAD NT 2. Zapisujemy plik 2.1. Założyć nowy folder Języczek w folderze Zamek 2.2. Założyć nowy plik Języczek zamka typu - Ostrołęka w folderze Języczek 3. Skonfigurować program: a) ustawienia siatki - siatka ekranu dx : 5 dy : 5 - siatka wychwytu dx : 0.5 dy : 0.5 b) skala : 2 OK.. Konfiguracja => Zapisanie ustawienia

2 2 3. Rysowanie: 3.1. Rysujemy łuki a) włączamy ołówek nr 3; (L3; W2; 4-linia osiowa; kolor różowy); b) klawisz A c) rysujemy oś symetrii elementu o długości l = 56 mm d) klawisz K okno: x=0 y=0 punk początkowy x=56 y=0 punkt końcowy OK. - 2xP e) ponownie naciskamy klawisz A f) włączamy pisak nr 1 (zmieniając styl linii z osi symetrii na ciągłą konturową g=0,5) g) rysujemy mniejszy łuk 9 mm od początku osi ikoną przenosimy punkt pracy na początek osi symetrii MUNU ŁUKU => Środek, promień, kąty początku i końca łuku pasek: p=6 okno: łuku Od: 90 Do: 270 OK. 2xP

3 3 h) odmierzamy środek większego łuku w odległości 29,5mm od środka pierwszego MENU LINIE => pojedyncza i) naciskamy klawisz K - - 2xP j) rysujemy większy łuk pasek: p=14,5 okno łuku: Od: -115 Do: -250 OK. - P

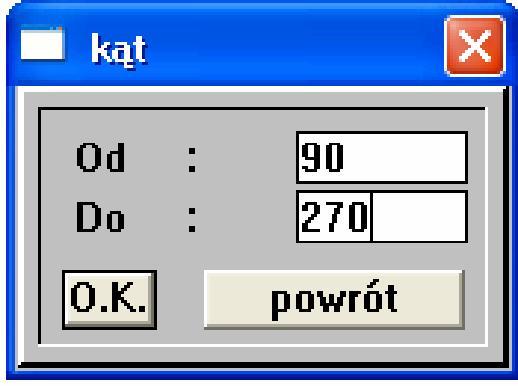

4 4 k) następnie rysujemy mniejszy łuk Esc - pasek: p=10 okno łuku: Od: -20 Do: -250 OK. - P a następnie ikonę środek l) zmieniamy styl linii na oś symetrii ołówek 3 - ikona osie symetrii łuków m) zmieniamy wielkość kursora 3.2. Rysujemy styczne do łuków łącząc je ze sobą a) powracamy do linii konturowej b) ikoną styczna do dwóch okręgów włączamy polecenie łączenia łuków c) po połączeniu łuków, powiększamy autozoomem miejsca połączeń i wycinamy zbędne końcówki - ikona (wycinanie 2) i odświeżamy klikając na ikonę lub klawisz R

5 5 Kolejną czynnością będzie połączenie łuku dużego ze średnim. a) rysujemy pomocnicze okręgi i linie b) łączymy łuki zaokrąglamy promienie wewnętrzne R - promień: 1,6 MENU EDYCJA => zaokrąglanie c) powiększamy i wycinamy zbędne łuki OK z MENU EDYCJA => wycinanie fragmentu między najbliższymi punktami

6 Rysujemy otwór języczka a) MENU OKRĘGI => średnica => środek b) ESC średnica: 6 - OK.. 4.Edycja: 4.1. Kolejną czynnością będzie pokazanie obrotu(skoku) języczka zamka a) wybieramy warstwę i jej atrybuty( L6; W2; 6 linia dwupunktowa ; kolor brąz b) z Menu Edycja wybieramy obracanie (z kopiowaniem) c) zaznaczamy element, który będzie obrócony(przeciągnięcie z wciśniętym L P d) wskazujemy punkt odniesienia L oś otworu d) w okienko dialogowe wpisujemy wartość o jaką ma się obrócić element -100 e) w okienku definiującym ilość kopii wpisujemy wartość 1

7 7 5. Wymiarowanie rysunku: 5.1.Kąta a) włączamy ołówek 5 b) wymiarowanie zaczniemy od zwymiarowania kąta obrotu języczka w zamku W Menu Bocznym klikamy na Menu Wymiarowanie : w MENU WYMIAROWANIE => kąt c) zaznaczamy L oś elementu obróconego(kursor-krzyżyk z pływającym kółkiem), pamiętając o kolejności zaznaczania przeciwnie do ruchu wskazówek zegara. d) zaznaczamy L oś języczka e) wybieramy interesujący nas kąt na powstałym okręgu L f) wstawiamy kursorem linię wymiarową w żądane miejsce na rysunku g) klawisz G (kursor gwiazdka przemienia się w krzyżyk na kwadraciku) h) klikając P myszki, kończymy wymiarowanie skoku języczka, i przechodzimy do MENU WYMIAROWANIE i) następnie kąt rozwarcia wycięcia

8 8 5.2 Średnicy i promienia jako odnośnika j) promienie wymiarujemy poleceniem promień jako odnośnik MENU WYMIAROWANA => promień jako odnośnik k) dodajemy wymiarowanie średnicy MENU WYMIAROWANA => średnica

9 Poziome l) następnie wymiar poziomy - wymiarujemy rozstaw środka promienia i otworu. MENU WYMIAROWANIE => wymiar pojedynczy => poziomo => przecięcie Najeżdżamy L na przecięcie osi małego łuku a następnie na środek otworu. MENU WYMIAROWANIE => wymiar pojedynczy => poziomo => przecięcie Wymiar gabarytowy uzyskujemy najeżdżając L na przecięcie osi symetrii z małym łukiem oraz końcem dużego łuku, korzystając z polecenia koniec I rysunek już gotowy, po umieszczeniu go w ramce z tabliczką, można go drukować.
