W tym ćwiczeniu zostanie wykonany prosty profil cienkościenny, jak na powyŝszym rysunku.

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "W tym ćwiczeniu zostanie wykonany prosty profil cienkościenny, jak na powyŝszym rysunku."

Transkrypt

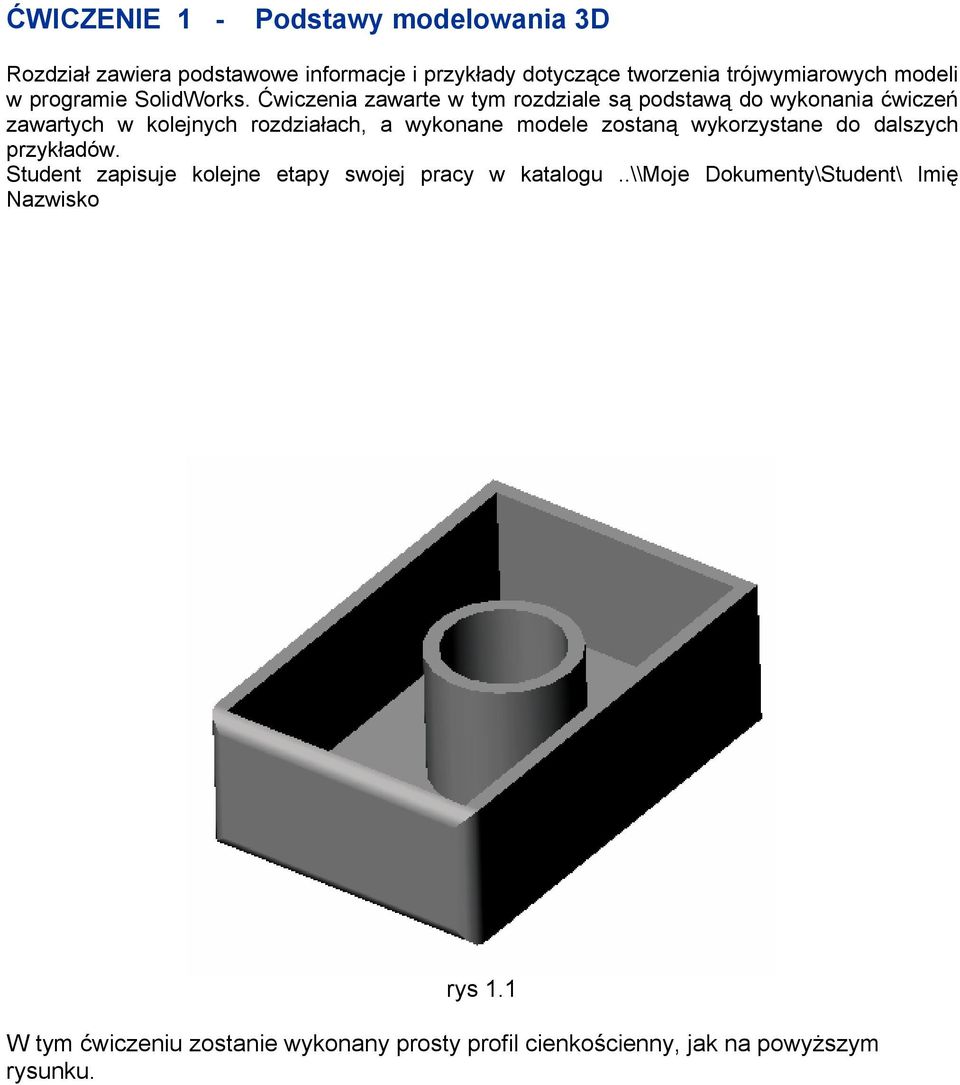

1 ĆWICZENIE 1 - Podstawy modelowania 3D Rozdział zawiera podstawowe informacje i przykłady dotyczące tworzenia trójwymiarowych modeli w programie SolidWorks. Ćwiczenia zawarte w tym rozdziale są podstawą do wykonania ćwiczeń zawartych w kolejnych rozdziałach, a wykonane modele zostaną wykorzystane do dalszych przykładów. Student zapisuje kolejne etapy swojej pracy w katalogu..\\moje Dokumenty\Student\ Imię Nazwisko rys 1.1 W tym ćwiczeniu zostanie wykonany prosty profil cienkościenny, jak na powyŝszym rysunku.

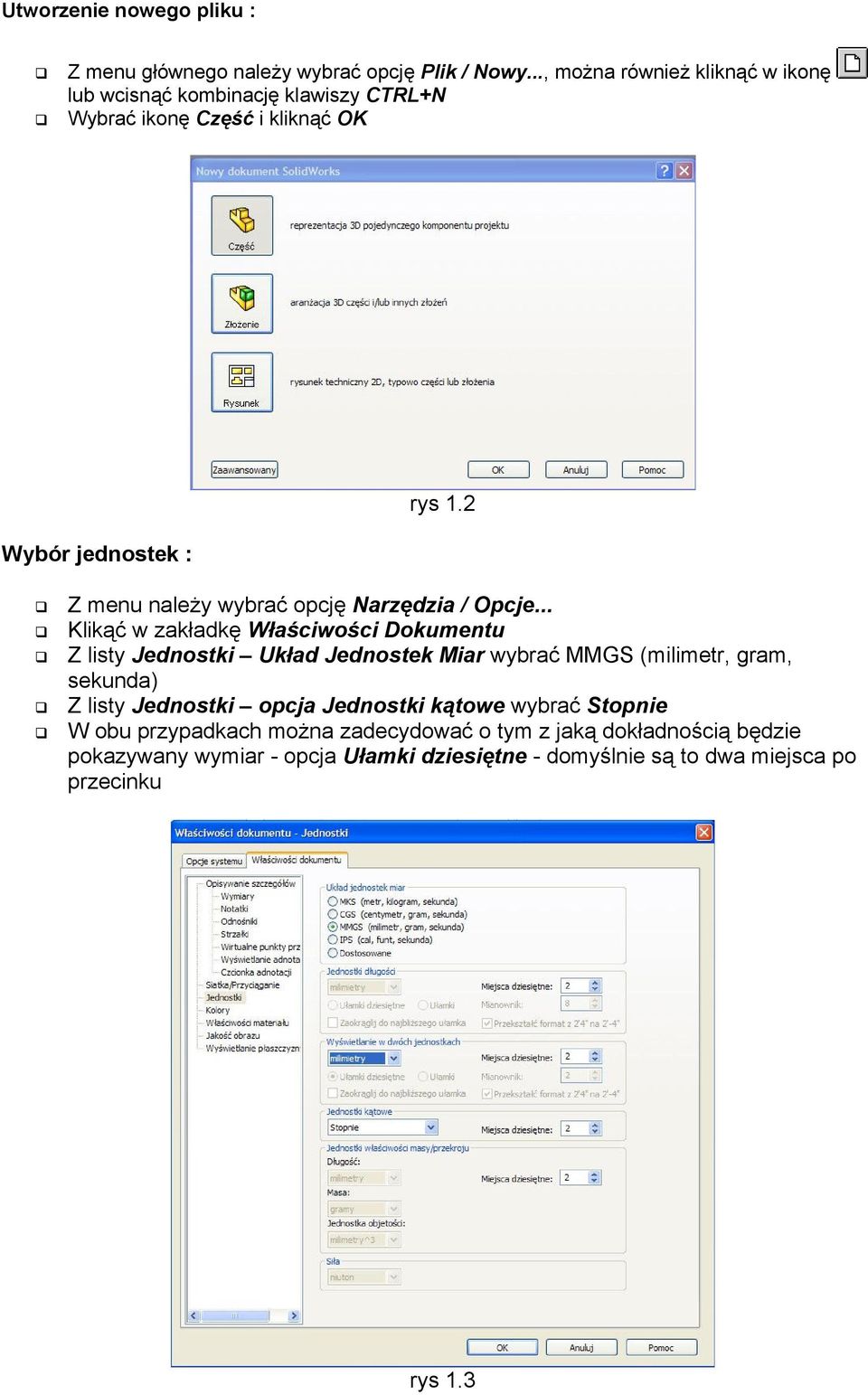

2 Utworzenie nowego pliku : Z menu głównego naleŝy wybrać opcję Plik / Nowy..., moŝna równieŝ kliknąć w ikonę lub wcisnąć kombinację klawiszy CTRL+N Wybrać ikonę Część i kliknąć OK rys 1.2 Wybór jednostek : Z menu naleŝy wybrać opcję Narzędzia / Opcje... Klikąć w zakładkę Właściwości Dokumentu Z listy Jednostki Układ Jednostek Miar wybrać MMGS (milimetr, gram, sekunda) Z listy Jednostki opcja Jednostki kątowe wybrać Stopnie W obu przypadkach moŝna zadecydować o tym z jaką dokładnością będzie pokazywany wymiar - opcja Ułamki dziesiętne - domyślnie są to dwa miejsca po przecinku rys 1.3

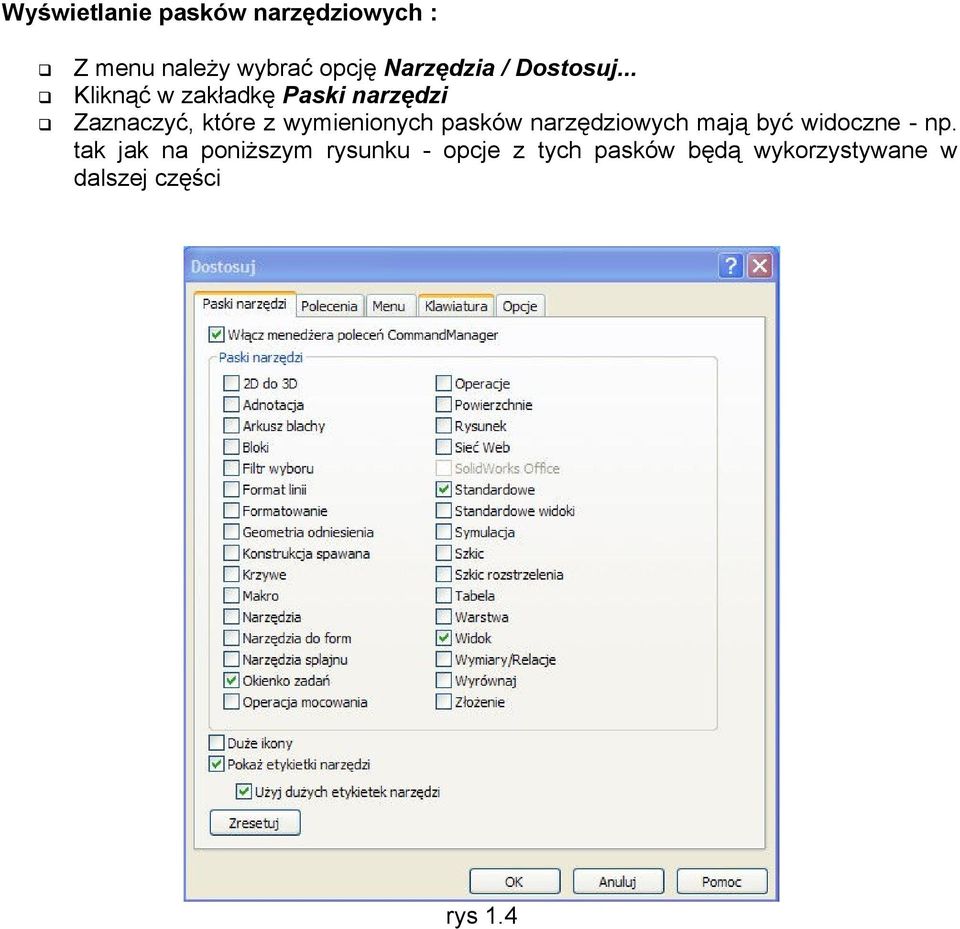

3 Wyświetlanie pasków narzędziowych : Z menu naleŝy wybrać opcję Narzędzia / Dostosuj... Kliknąć w zakładkę Paski narzędzi Zaznaczyć, które z wymienionych pasków narzędziowych mają być widoczne - np. tak jak na poniŝszym rysunku - opcje z tych pasków będą wykorzystywane w dalszej części rys 1.4

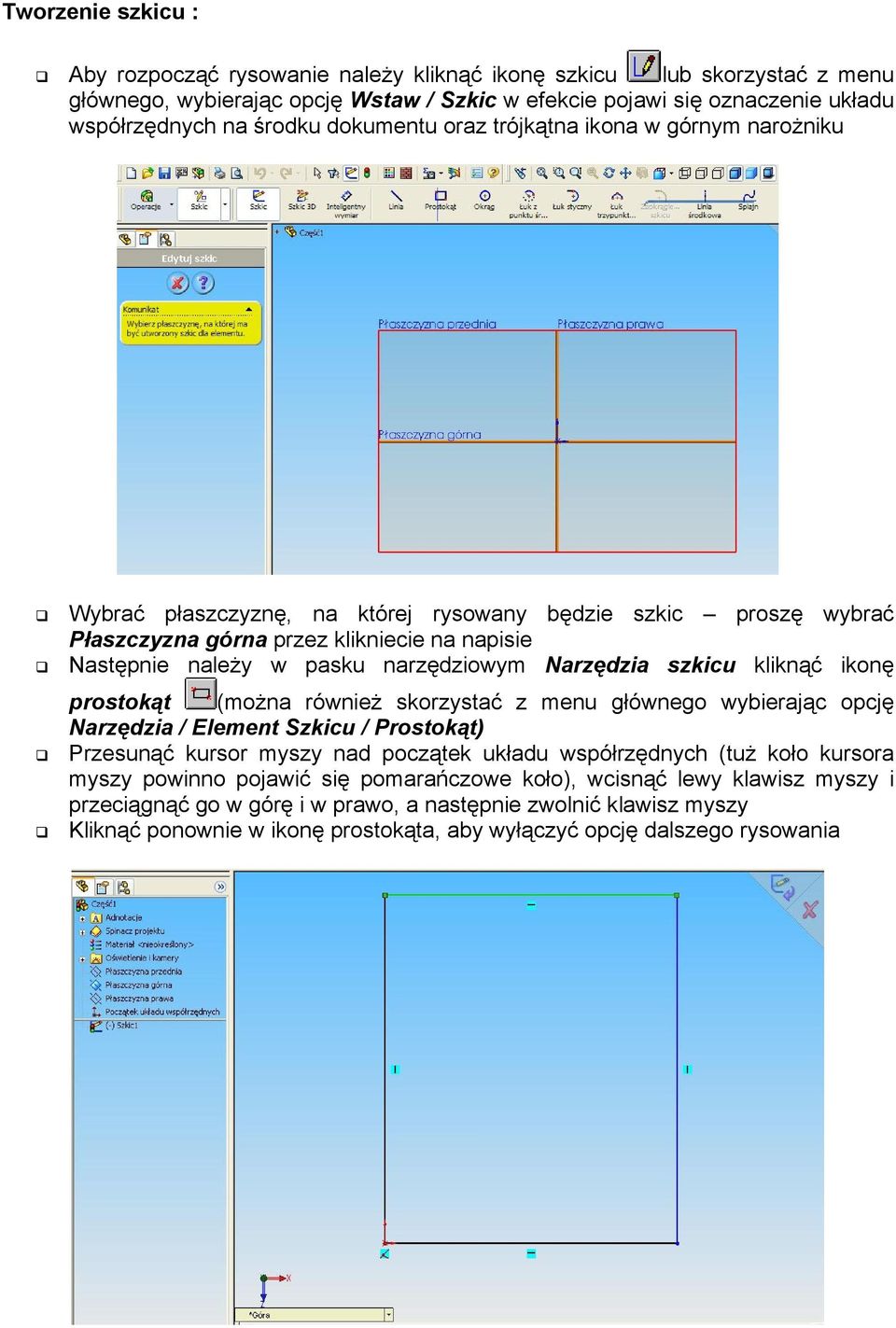

4 Tworzenie szkicu : Aby rozpocząć rysowanie naleŝy kliknąć ikonę szkicu lub skorzystać z menu głównego, wybierając opcję Wstaw / Szkic w efekcie pojawi się oznaczenie układu współrzędnych na środku dokumentu oraz trójkątna ikona w górnym naroŝniku Wybrać płaszczyznę, na której rysowany będzie szkic proszę wybrać Płaszczyzna górna przez klikniecie na napisie Następnie naleŝy w pasku narzędziowym Narzędzia szkicu kliknąć ikonę prostokąt (moŝna równieŝ skorzystać z menu głównego wybierając opcję Narzędzia / Element Szkicu / Prostokąt) Przesunąć kursor myszy nad początek układu współrzędnych (tuŝ koło kursora myszy powinno pojawić się pomarańczowe koło), wcisnąć lewy klawisz myszy i przeciągnąć go w górę i w prawo, a następnie zwolnić klawisz myszy Kliknąć ponownie w ikonę prostokąta, aby wyłączyć opcję dalszego rysowania

5 MoŜna zmodyfikować szkic na dwa sposoby, albo "chwytając" linię/naroŝnik prostokąta i przeciągając ją w poŝądane miejsce, albo teŝ zaznaczając któreś z powyŝszych - wtedy z lewej strony dokumentu - w oknie menadŝera właściwości PropertyManager - pojawią się pola tekstowe z wartościami opisującymi wybrany punkt lub linię, wartości te moŝna swobodnie zmieniać Aby zatwierdzić szkic naleŝy kliknąć trójkątną ikonę w znajdującą się w naroŝniku dokumentu lub w ikonę szkicu - Szkic Wyjdź ze szkicu - w pasku narzędziowym, lub ikonę Aby edytować jakiś szkic naleŝy równieŝ kliknąć tę ikonę, a następnie wybrać szkic, który chcemy zmieniać, moŝna to równieŝ zrobić klikając prawym klawiszem myszy na nazwę szkicu w bocznym okienku tj. FeatureManager - Drzewo operacji i wybierając z menu kontekstowego opcję Edytuj Szkic Wymiarowanie szkicu : rys. 1.6 Wejść w edycję szkicu Następnie naleŝy w pasku narzędziowym Szkic kliknąć ikonę Inteligentny Wymiar (moŝna równieŝ skorzystać z menu głównego wybierając opcję Narzędzia / Wymiary / Inteligentny) Przesunąć kursor myszy nad wybraną linię, nacisnąć lewy przycisk myszy i przeciągnąć mysz w bok Zwolnić klawisz myszy i kliknąć jeszcze raz lewym klawiszem, aby zatwierdzić wymiar (aby zrezygnować z dokładania wymiaru zamiast klikać ponownie, naleŝy nacisnąć klawisz Esc)

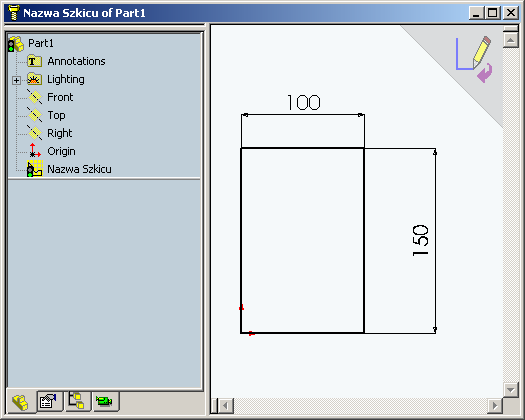

6 W okienku, które się pojawi naleŝy wpisać odpowiednią wartość a następnie zatwierdzić klikając ikonę potwierdzenia Aby zmodyfikować wymiar naleŝy kliknąć dwukrotnie na wybranym wymiarze i wprowadzić poŝądaną wartość, aby zrezygnować z modyfikacji naleŝy kliknąć ikonę, aby zobaczyć jak wygląda szkic ze zmienionym wymiarem, bez zamykania okna modyfikacji kliknąć w ikonę Zwymiarowany szkic naleŝy zamknąć (klikając trójkątną ikonę w naroŝniku dokumentu) Po wyjściu z edycji szkicu wymiary nie są widoczne, jeŝeli jednak miałyby być wyświetlane, naleŝy ponownie skorzystać z opcji wymiarowania, jednakŝe bez wchodzenia do edycji szkicu, trzeba jednak pamiętać, Ŝe utworzone w ten sposób wymiary są wyłącznie do odczytu tzn. nie moŝna ich edytować w celu zmiany rzeczywistych wartości szkicu MoŜna zmienić wyświetlany tekst wymiarów poprzez edycje preferencji w oknie PropertyManager lub wybierając opcję Właściwości.../ Modyfikuj tekst w menu kontekstowym po kliknięciu prawym przyciskiem myszy na wybranym wymiarze, jednakŝe chcąc zmienić rzeczywisty wymiar szkicu naleŝy najpierw wejść w jego edycję i tam zmienić wartości wymiarów Wyciąganie profilu : zaznaczyć szkic w oknie FeatureManager - Drzewo operacji kliknąć ikonę Wyciągnięcie dodania/bazy z paska narzędziowego Operacje lub z menu głównego wybrać opcję Wstaw / Baza/ Wyciągnięcie... rys. 1.7 w oknie z strony lewej pojawią się opcje wyciągania profilu, z listy wyboru wybieramy Na odległość w polu Głębokość wpisujemy wartość 50 i zatwierdzamy klikając ikonę lub naciskając klawisz enter w efekcie powinna powstać bryła jak na rysunku poniŝej

7 rys. 1.8 Tworzenie nowej płaszczyzny odniesienia : Najechać kursorem myszy nad górną powierzchnię modelu i zaznaczyć ją klikając lewym klawiszem myszy (cała powierzchnia zostanie podświetlona) z paska narzędziowego Geometria odniesienia wybrać ikonę Płaszczyzna lub korzystając z menu głównego wybrać Wstaw / Geometria odniesienia / Płaszczyzna w oknie dialogowym wybrać opcję Odległość i wpisać wartość 0 powstanie nowy plan, moŝna zmienić mu nazwę korzystając z okna FeautreManager - Drzewo operacji rys. 1.9

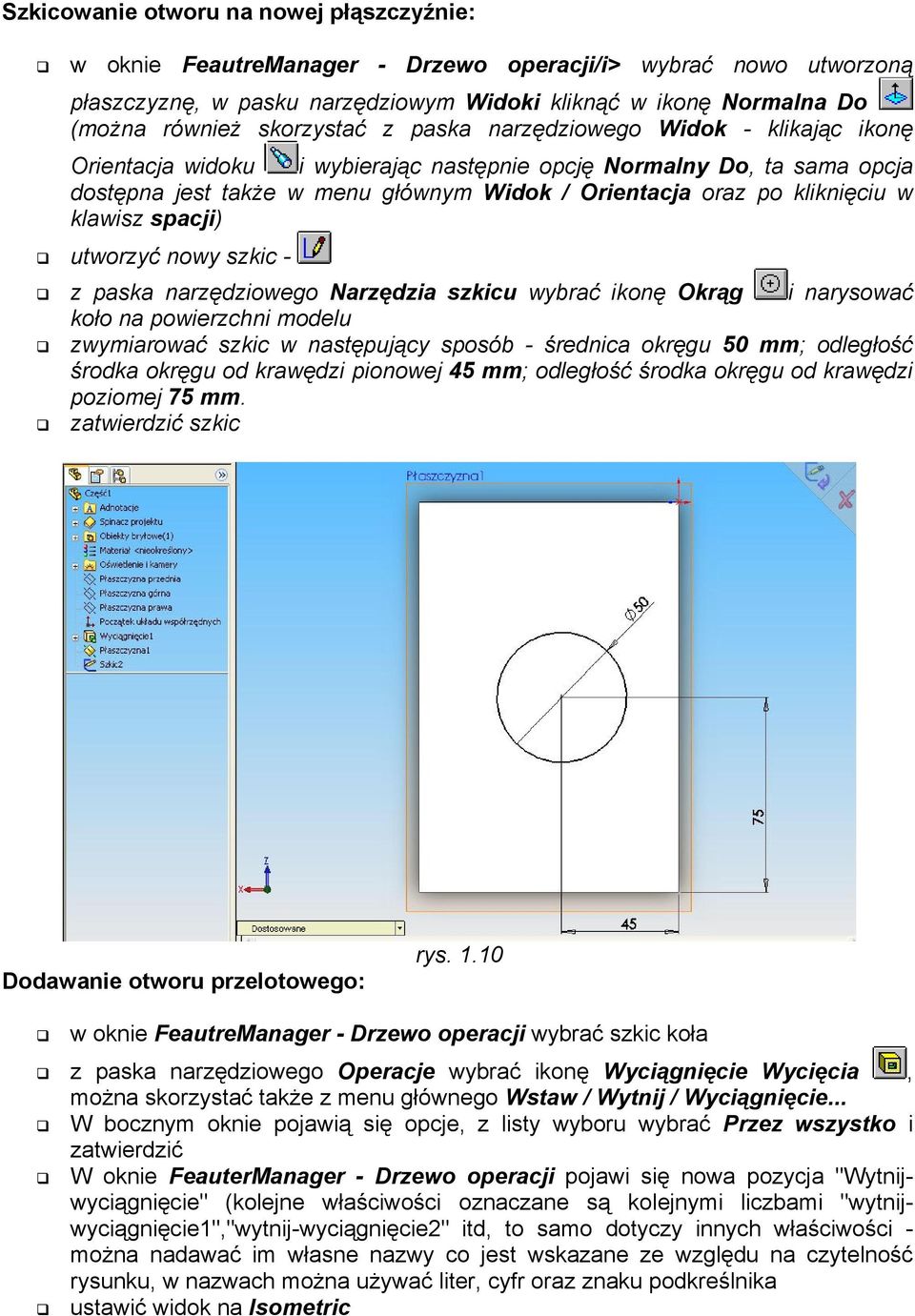

8 Szkicowanie otworu na nowej płąszczyźnie: w oknie FeautreManager - Drzewo operacji/i> wybrać nowo utworzoną płaszczyznę, w pasku narzędziowym Widoki kliknąć w ikonę Normalna Do (moŝna równieŝ skorzystać z paska narzędziowego Widok - klikając ikonę Orientacja widoku i wybierając następnie opcję Normalny Do, ta sama opcja dostępna jest takŝe w menu głównym Widok / Orientacja oraz po kliknięciu w klawisz spacji) utworzyć nowy szkic - z paska narzędziowego Narzędzia szkicu wybrać ikonę Okrąg i narysować koło na powierzchni modelu zwymiarować szkic w następujący sposób - średnica okręgu 50 mm; odległość środka okręgu od krawędzi pionowej 45 mm; odległość środka okręgu od krawędzi poziomej 75 mm. zatwierdzić szkic Dodawanie otworu przelotowego: rys w oknie FeautreManager - Drzewo operacji wybrać szkic koła z paska narzędziowego Operacje wybrać ikonę Wyciągnięcie Wycięcia, moŝna skorzystać takŝe z menu głównego Wstaw / Wytnij / Wyciągnięcie... W bocznym oknie pojawią się opcje, z listy wyboru wybrać Przez wszystko i zatwierdzić W oknie FeauterManager - Drzewo operacji pojawi się nowa pozycja "Wytnijwyciągnięcie" (kolejne właściwości oznaczane są kolejnymi liczbami "wytnijwyciągnięcie1","wytnij-wyciągnięcie2" itd, to samo dotyczy innych właściwości - moŝna nadawać im własne nazwy co jest wskazane ze względu na czytelność rysunku, w nazwach moŝna uŝywać liter, cyfr oraz znaku podkreślnika ustawić widok na Isometric

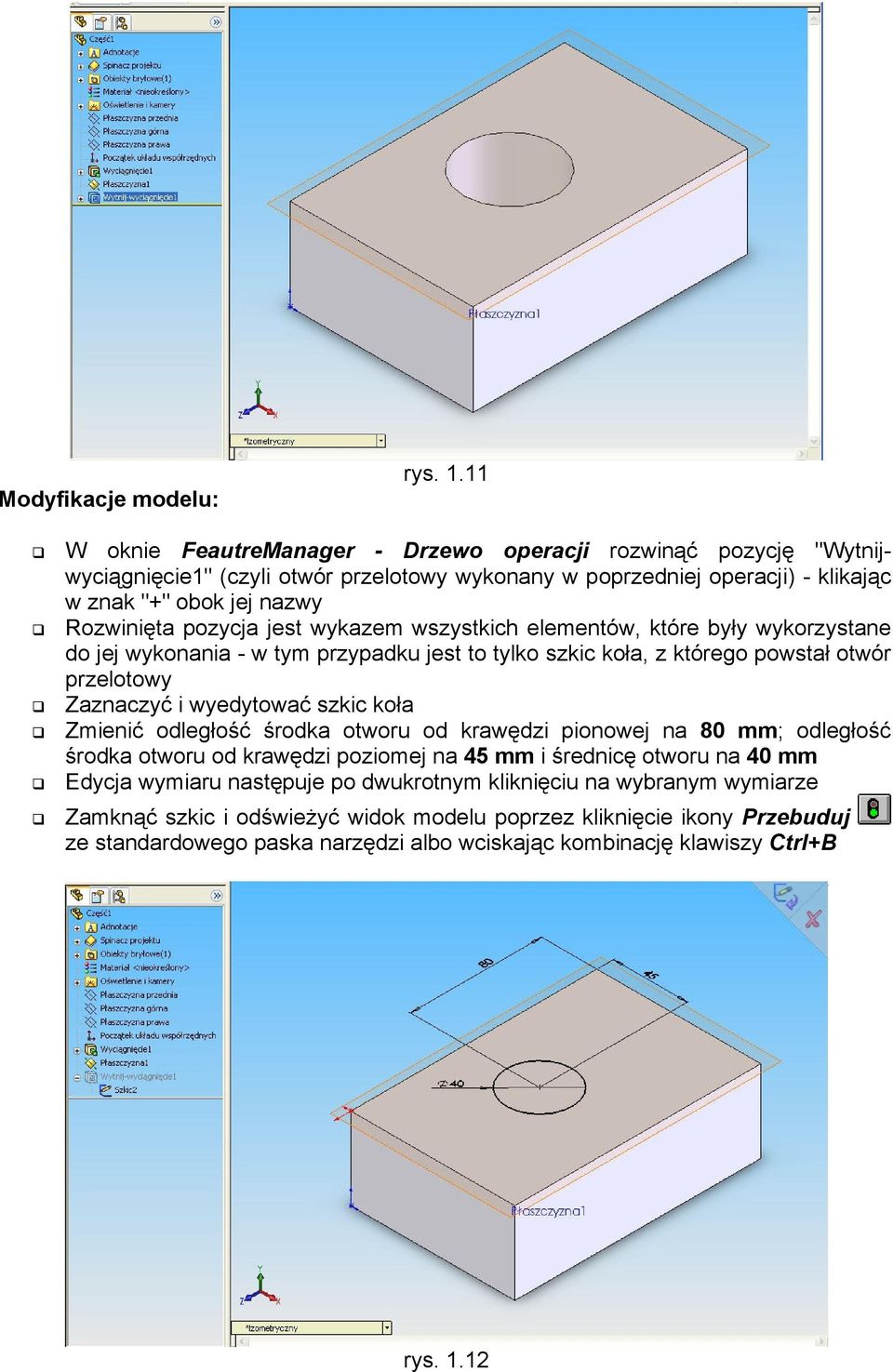

9 Modyfikacje modelu: rys W oknie FeautreManager - Drzewo operacji rozwinąć pozycję "Wytnijwyciągnięcie1" (czyli otwór przelotowy wykonany w poprzedniej operacji) - klikając w znak "+" obok jej nazwy Rozwinięta pozycja jest wykazem wszystkich elementów, które były wykorzystane do jej wykonania - w tym przypadku jest to tylko szkic koła, z którego powstał otwór przelotowy Zaznaczyć i wyedytować szkic koła Zmienić odległość środka otworu od krawędzi pionowej na 80 mm; odległość środka otworu od krawędzi poziomej na 45 mm i średnicę otworu na 40 mm Edycja wymiaru następuje po dwukrotnym kliknięciu na wybranym wymiarze Zamknąć szkic i odświeŝyć widok modelu poprzez kliknięcie ikony Przebuduj ze standardowego paska narzędzi albo wciskając kombinację klawiszy Ctrl+B rys. 1.12

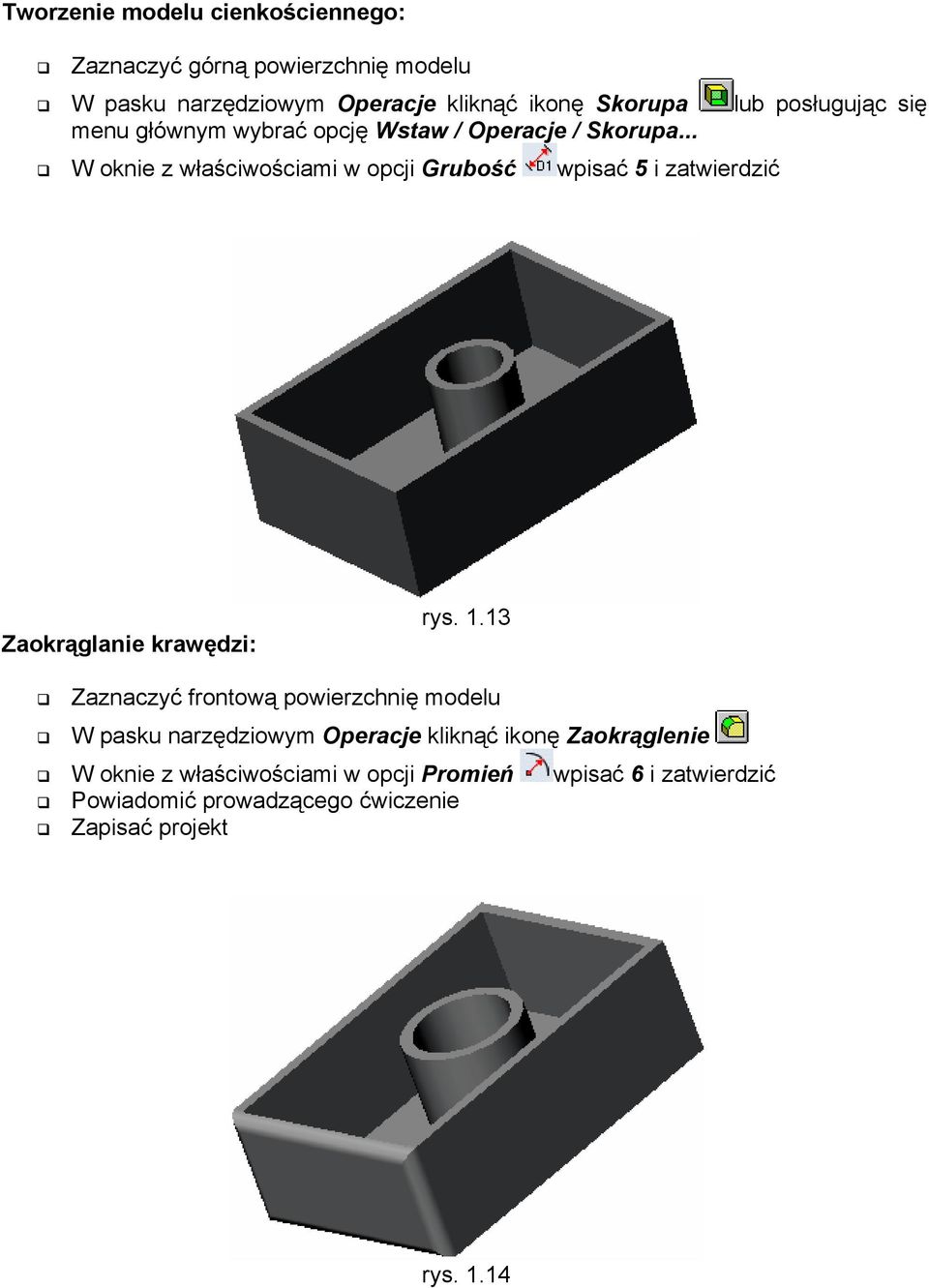

10 Tworzenie modelu cienkościennego: Zaznaczyć górną powierzchnię modelu W pasku narzędziowym Operacje kliknąć ikonę Skorupa lub posługując się menu głównym wybrać opcję Wstaw / Operacje / Skorupa... W oknie z właściwościami w opcji Grubość wpisać 5 i zatwierdzić Zaokrąglanie krawędzi: rys Zaznaczyć frontową powierzchnię modelu W pasku narzędziowym Operacje kliknąć ikonę Zaokrąglenie W oknie z właściwościami w opcji Promień wpisać 6 i zatwierdzić Powiadomić prowadzącego ćwiczenie Zapisać projekt rys. 1.14
