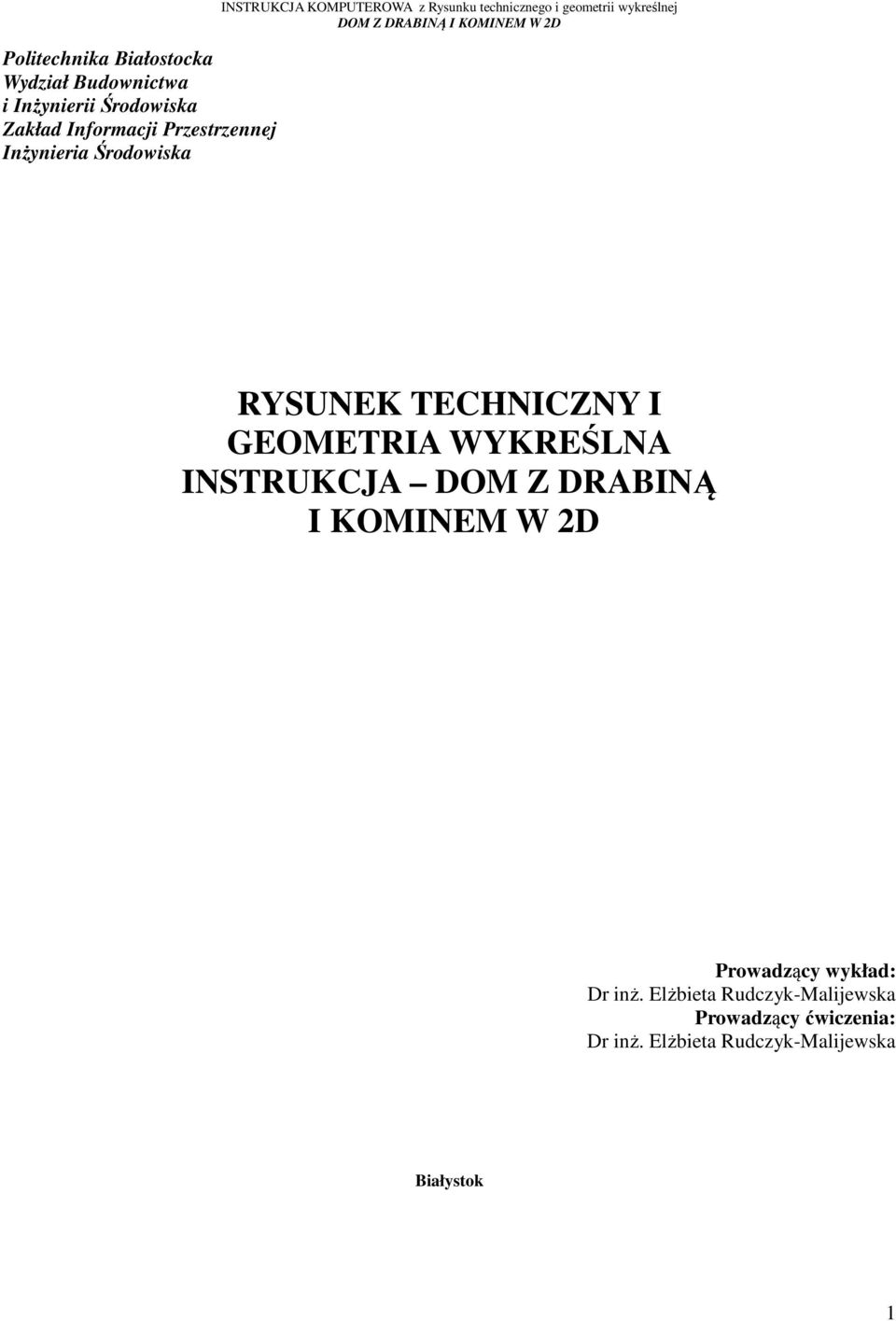

RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z DRABINĄ I KOMINEM W 2D

Wielkość: px
Rozpocząć pokaz od strony:

Download "RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z DRABINĄ I KOMINEM W 2D"

Transkrypt

1 Politechnika Białostocka Wydział Budownictwa i Inżynierii Środowiska Zakład Informacji Przestrzennej Inżynieria Środowiska INSTRUKCJA KOMPUTEROWA z Rysunku technicznego i geometrii wykreślnej RYSUNEK TECHNICZNY I GEOMETRIA WYKREŚLNA INSTRUKCJA DOM Z DRABINĄ I KOMINEM W 2D Prowadzący wykład: Dr inż. Elżbieta Rudczyk-Malijewska Prowadzący ćwiczenia: Dr inż. Elżbieta Rudczyk-Malijewska Białystok 1

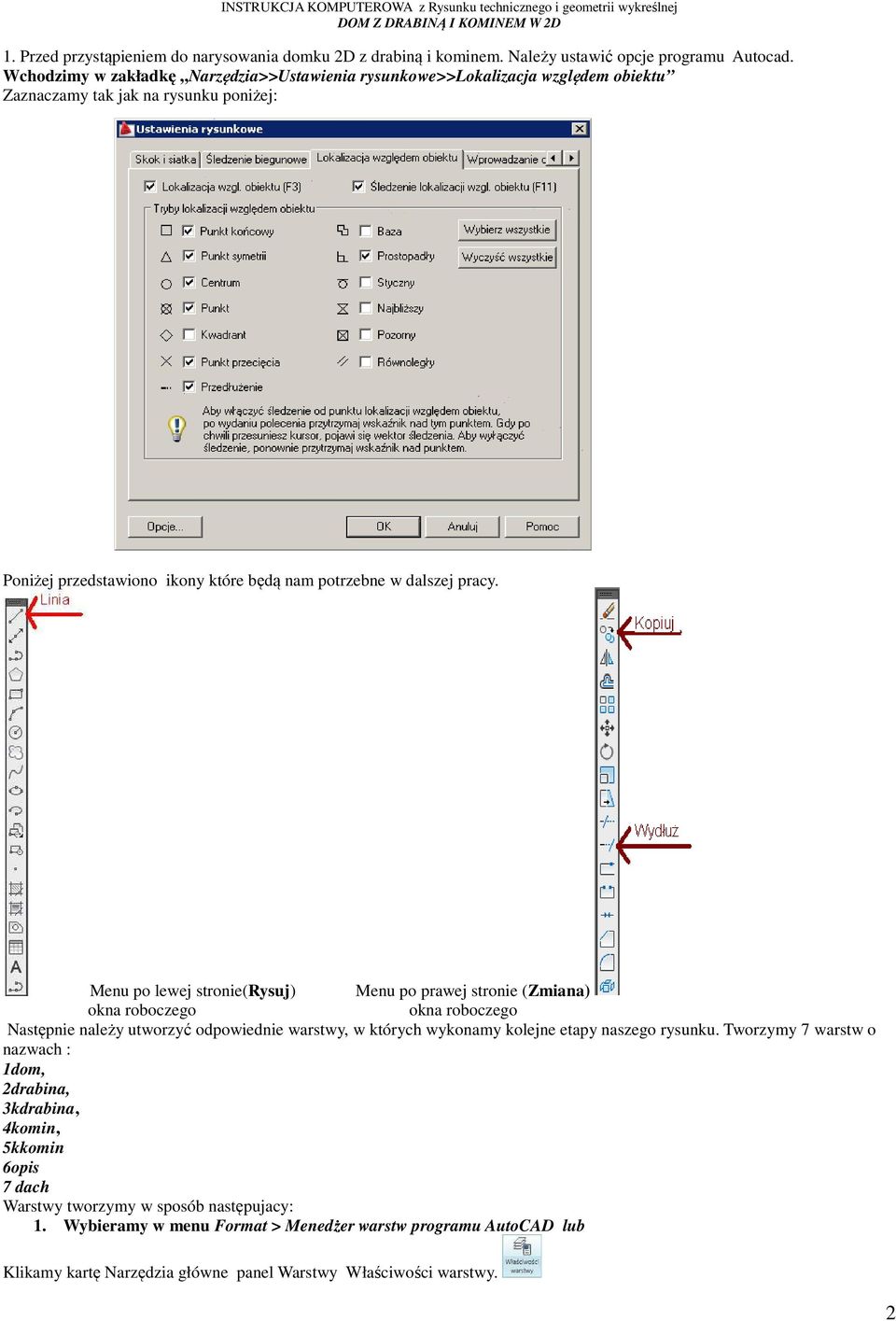

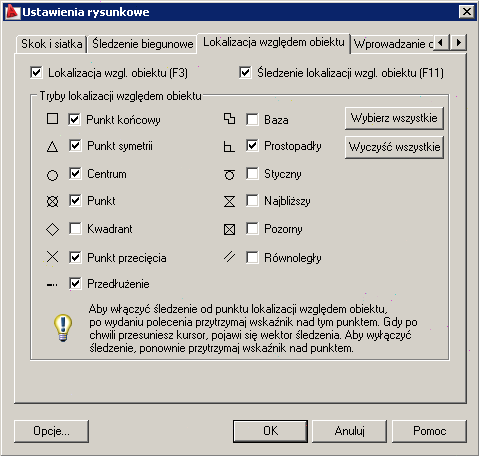

2 1. Przed przystąpieniem do narysowania domku 2D z drabiną i kominem. Należy ustawić opcje programu Autocad. Wchodzimy w zakładkę Narzędzia>>Ustawienia rysunkowe>>lokalizacja względem obiektu Zaznaczamy tak jak na rysunku poniżej: Poniżej przedstawiono ikony które będą nam potrzebne w dalszej pracy. Menu po lewej stronie(rysuj) Menu po prawej stronie (Zmiana) okna roboczego okna roboczego Następnie należy utworzyć odpowiednie warstwy, w których wykonamy kolejne etapy naszego rysunku. Tworzymy 7 warstw o nazwach : 1dom, 2drabina, 3kdrabina, 4komin, 5kkomin 6opis 7 dach Warstwy tworzymy w sposób następujacy: 1. Wybieramy w menu Format > Menedżer warstw programu AutoCAD lub Klikamy kartę Narzędzia główne panel Warstwy Właściwości warstwy. 2

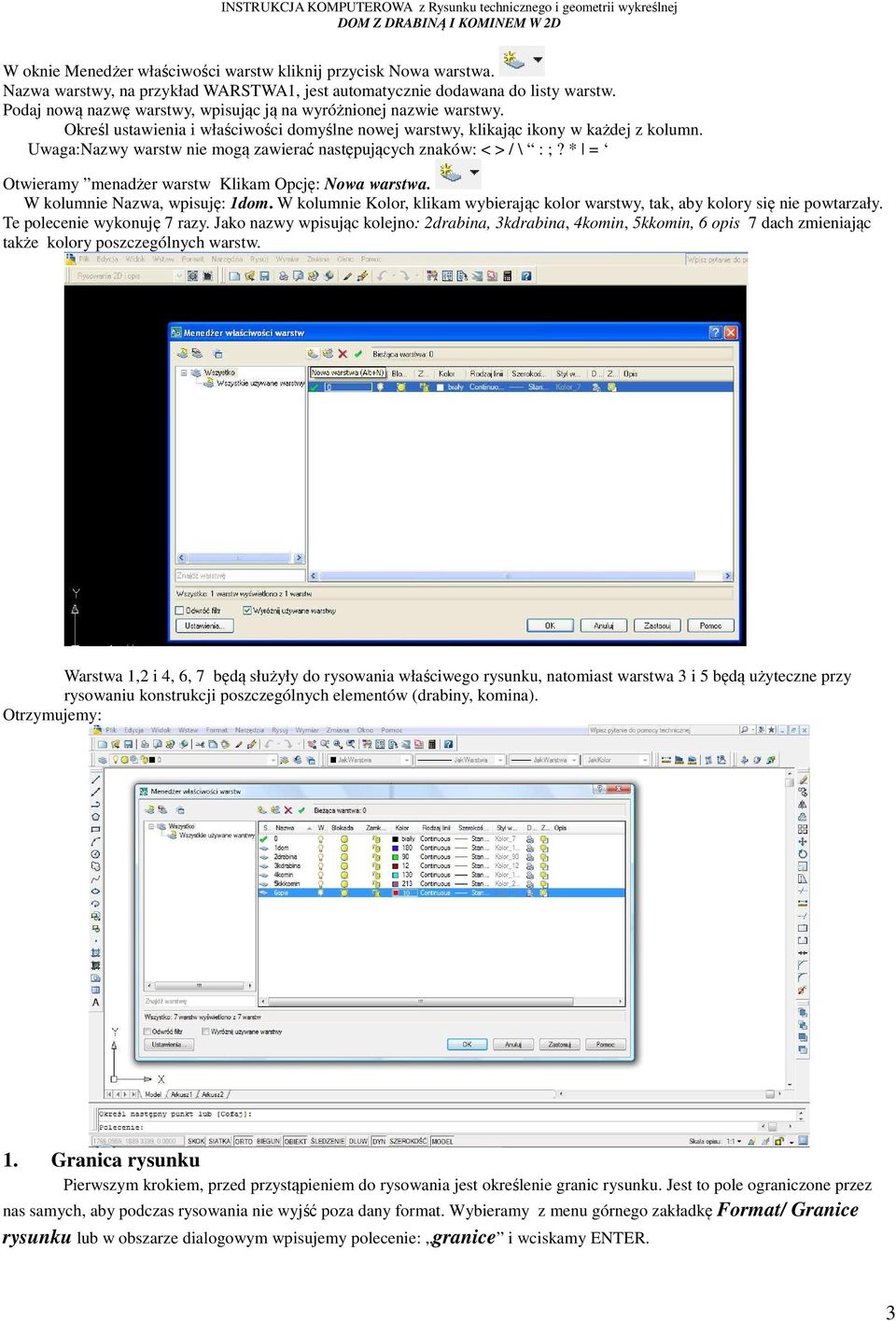

3 W oknie Menedżer właściwości warstw kliknij przycisk Nowa warstwa. Nazwa warstwy, na przykład WARSTWA1, jest automatycznie dodawana do listy warstw. Podaj nową nazwę warstwy, wpisując ją na wyróżnionej nazwie warstwy. Określ ustawienia i właściwości domyślne nowej warstwy, klikając ikony w każdej z kolumn. Uwaga:Nazwy warstw nie mogą zawierać następujących znaków: < > / \ : ;? * = Otwieramy menadżer warstw Klikam Opcję: Nowa warstwa. W kolumnie Nazwa, wpisuję: 1dom. W kolumnie Kolor, klikam wybierając kolor warstwy, tak, aby kolory się nie powtarzały. Te polecenie wykonuję 7 razy. Jako nazwy wpisując kolejno: 2drabina, 3kdrabina, 4komin, 5kkomin, 6 opis 7 dach zmieniając także kolory poszczególnych warstw. Warstwa 1,2 i 4, 6, 7 będą służyły do rysowania właściwego rysunku, natomiast warstwa 3 i 5 będą użyteczne przy rysowaniu konstrukcji poszczególnych elementów (drabiny, komina). Otrzymujemy: 1. Granica rysunku Pierwszym krokiem, przed przystąpieniem do rysowania jest określenie granic rysunku. Jest to pole ograniczone przez nas samych, aby podczas rysowania nie wyjść poza dany format. Wybieramy z menu górnego zakładkę Format/ Granice rysunku lub w obszarze dialogowym wpisujemy polecenie: granice i wciskamy ENTER. 3

4 Program każe nam wybrać lewy narożnik więc należy wpisać: 0,0 i kliknąć enter lub nacisnąć sam klawisz enter (wartość domyslna w autocadzie wynosi własnie 0,0). Współrzędne prawego narożnika należy podać samodzielnie, więc wpisujemy 1000,1000 i zatwierdzamy enterem. Granice naszego rysunku zostały ustawione. Aby cały rysunek był widoczny na ekranie wybieramy z menu górnego zakładkę Widok/Zoom/Wszystko Za pomocą ikony Zoom wszystko wyświetlić obszar rysunku w ustalonych granicach rysowania. Przed rozpoczęciem rysowania musimy włączyć tryb orto (rysowania linii równoległych i prostopadłych) klikamy na klawiaturze F8. 2. Tworzenie aksonometrii kawaleryjskiej: Będąc w warstwie 0 Wybieramy opcję Rysuj > Linia, Zaczynamy rysować od punktu o współrzędnych 800,800 więc z klawiatury wpisujemy 800,800 i zatwierdzamy enterem przesuwamy myszkę lekko w prawo i wpisujemy z klawiatury 1500 zatwierdzamy enterem otrzymując linię poziomą oznaczoną jako linia x. Do tej prostej rysujemy, pod kątem prostym (90 ) pionową oznaczoną jako linię y o długości 1000 zatwierdzamy enterem. Następnie linię pionową obracamy o 135 stopni następująco: z menu wybieramy Zmiana > Obrót Klikamy na linię pionową > Enter > określamy punkt bazowy (poprzez kliknięcie na początek układu współrzędnych) > wpisujemy kąt obrotu (135)> Enter >. Ponownie rysujemy linię pionową używając polecenia: Rysuj > Linia. 3. Rysujemy podstawę oraz ściany domku Zmieniamy warstwę na 1dom Następnie od początku układu współrzędnych rysujemy linię o długości 1000 w sposób następujący polecenie: Rysuj > Linia klikając na początek układu współrzędnych przesuwamy myszką w prawą stronę i wpisujemy z klawiatury 1000 Enter >., następnie przesuwamy myszkę do góry i wpisujemy 600 (wysokość ściany domu) Enter >, przesuwamy myszką w lewą stronę i wpisujemy z klawiatury 1000 Enter > przesuwamy myszkę do dołu i wpisujemy 600 Enter. Następnie będziemy rysować linie skośna wzdłuż osi z, nie przerywając rysowania linii wpisujemy z klawiatury współrzędne Enter> przesuwamy myszką w prawą stronę i wpisujemy z klawiatury 1000 Enter >., następnie przesuwamy myszkę do góry i wpisujemy 600 Enter >, przesuwamy myszką w lewą stronę i wpisujemy z klawiatury 1000 Enter > 4

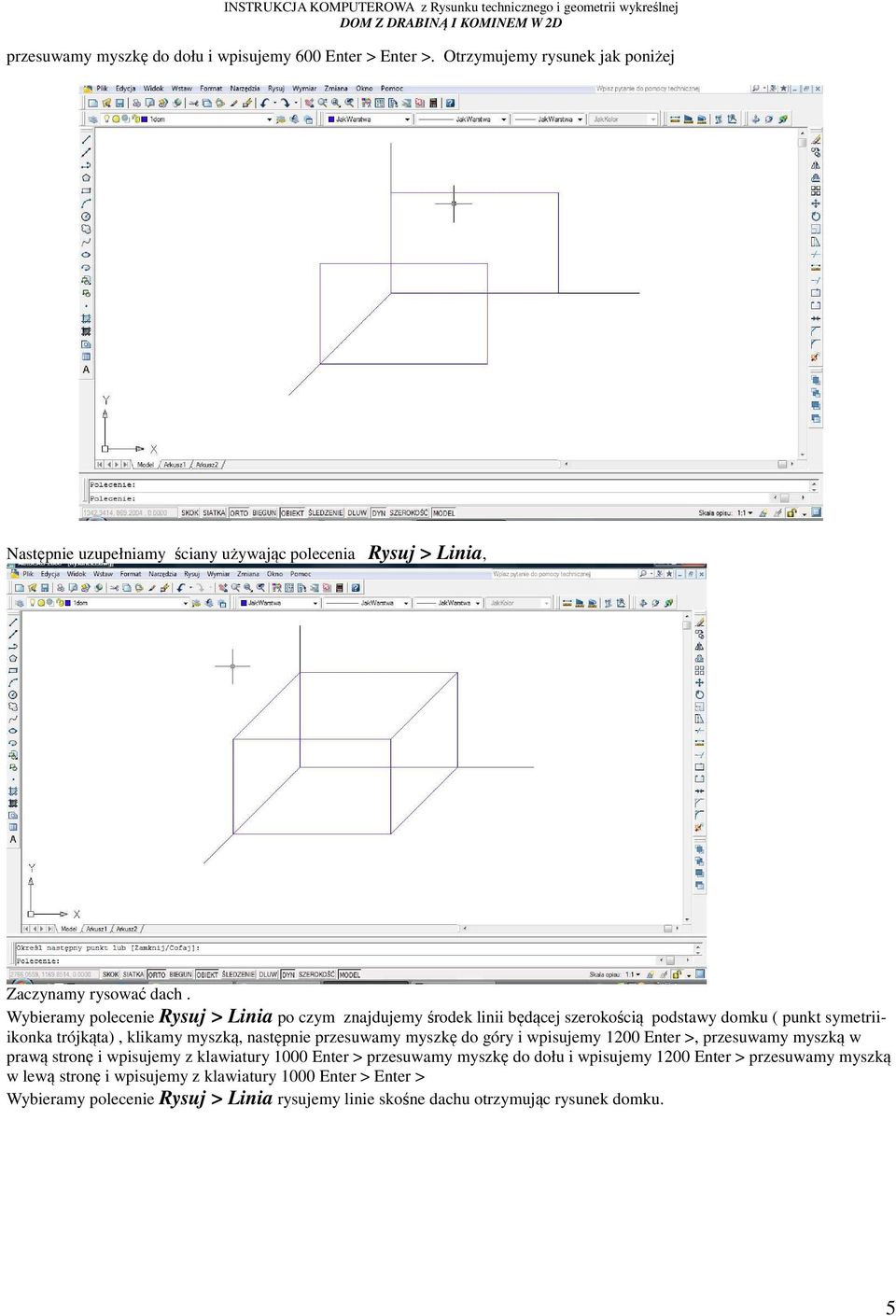

5 przesuwamy myszkę do dołu i wpisujemy 600 Enter > Enter >. Otrzymujemy rysunek jak poniżej Następnie uzupełniamy ściany używając polecenia Rysuj > Linia, Zaczynamy rysować dach. Wybieramy polecenie Rysuj > Linia po czym znajdujemy środek linii będącej szerokością podstawy domku ( punkt symetriiikonka trójkąta), klikamy myszką, następnie przesuwamy myszkę do góry i wpisujemy 1200 Enter >, przesuwamy myszką w prawą stronę i wpisujemy z klawiatury 1000 Enter > przesuwamy myszkę do dołu i wpisujemy 1200 Enter > przesuwamy myszką w lewą stronę i wpisujemy z klawiatury 1000 Enter > Enter > Wybieramy polecenie Rysuj > Linia rysujemy linie skośne dachu otrzymując rysunek domku. 5

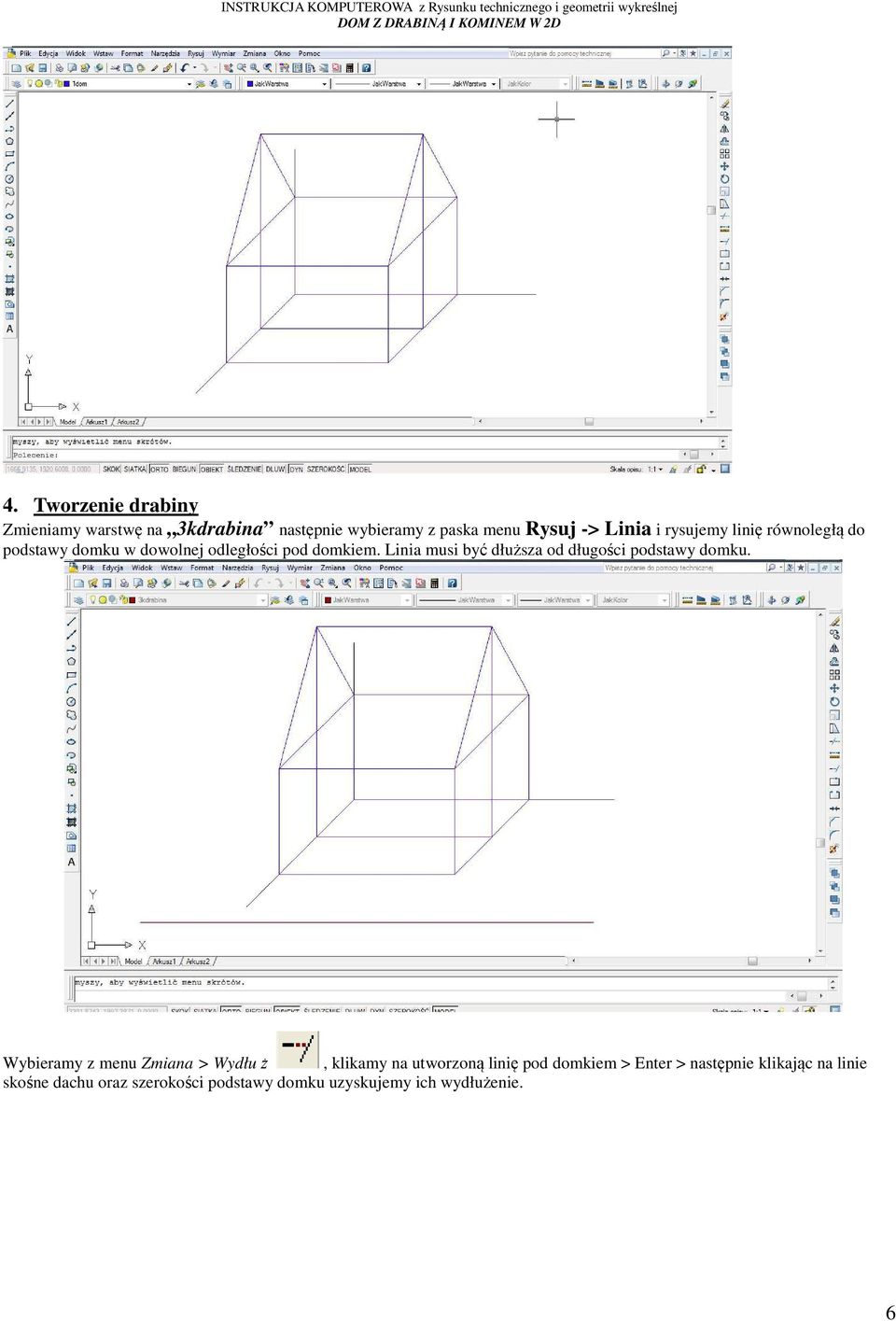

6 4. Tworzenie drabiny Zmieniamy warstwę na 3kdrabina następnie wybieramy z paska menu Rysuj -> Linia i rysujemy linię równoległą do podstawy domku w dowolnej odległości pod domkiem. Linia musi być dłuższa od długości podstawy domku. Wybieramy z menu Zmiana > Wydłu ż, klikamy na utworzoną linię pod domkiem > Enter > następnie klikając na linie skośne dachu oraz szerokości podstawy domku uzyskujemy ich wydłużenie. 6

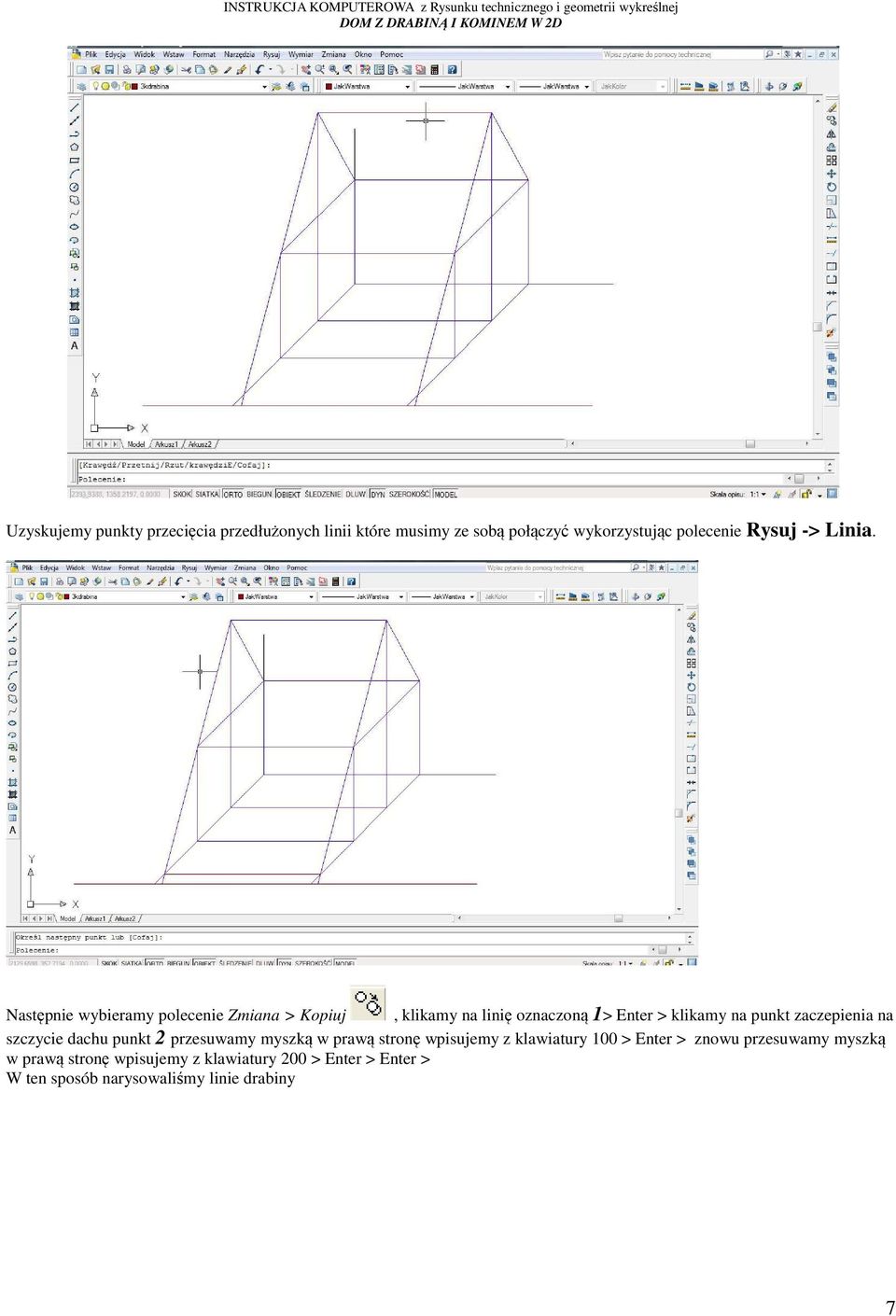

7 Uzyskujemy punkty przecięcia przedłużonych linii które musimy ze sobą połączyć wykorzystując polecenie Rysuj -> Linia. Następnie wybieramy polecenie Zmiana > Kopiuj, klikamy na linię oznaczoną 1> Enter > klikamy na punkt zaczepienia na szczycie dachu punkt 2 przesuwamy myszką w prawą stronę wpisujemy z klawiatury 100 > Enter > znowu przesuwamy myszką w prawą stronę wpisujemy z klawiatury 200 > Enter > Enter > W ten sposób narysowaliśmy linie drabiny 7

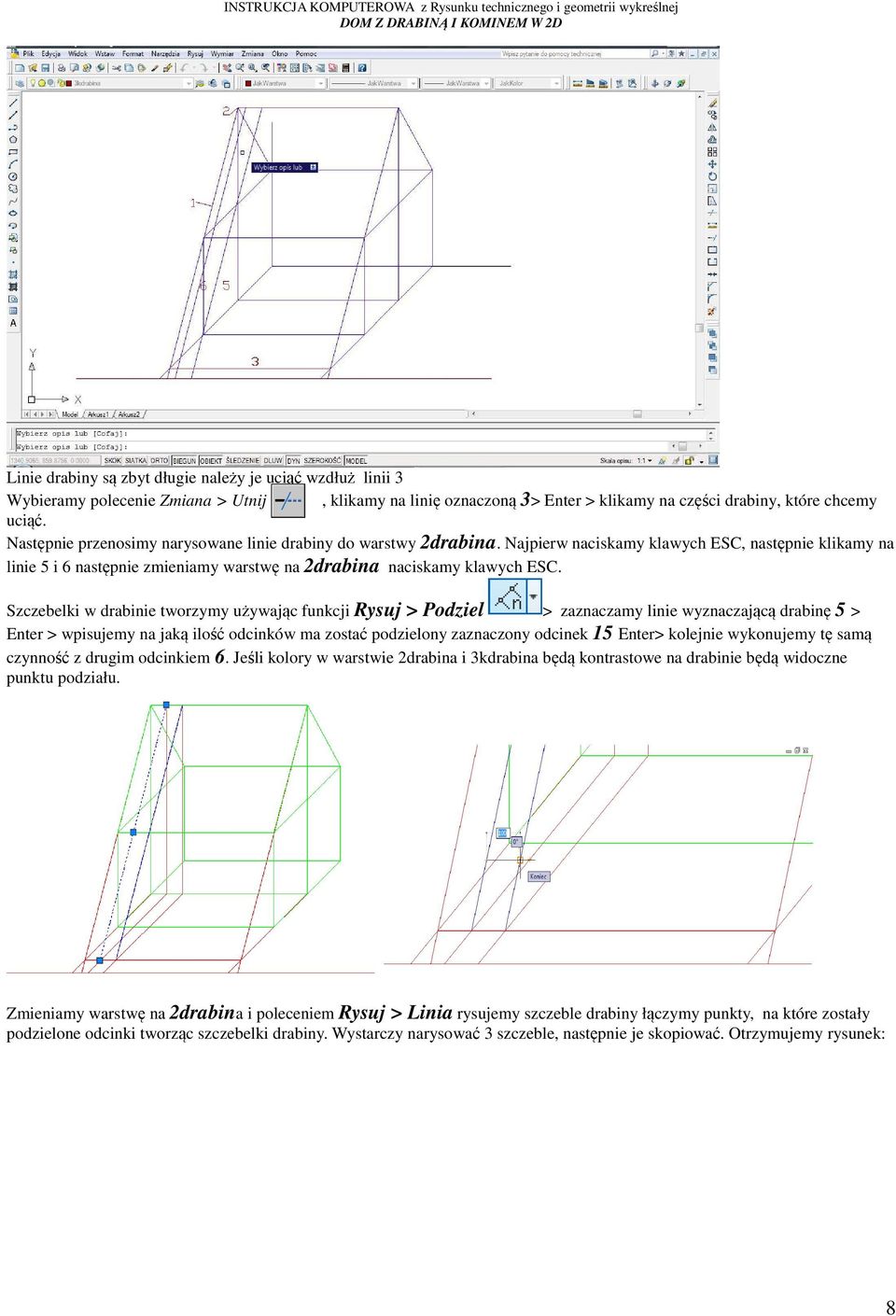

8 Linie drabiny są zbyt długie należy je uciąć wzdłuż linii 3 Wybieramy polecenie Zmiana > Utnij, klikamy na linię oznaczoną 3> Enter > klikamy na części drabiny, które chcemy uciąć. Następnie przenosimy narysowane linie drabiny do warstwy 2drabina. Najpierw naciskamy klawych ESC, następnie klikamy na linie 5 i 6 następnie zmieniamy warstwę na 2drabina naciskamy klawych ESC. Szczebelki w drabinie tworzymy używając funkcji Rysuj > Podziel > zaznaczamy linie wyznaczającą drabinę 5 > Enter > wpisujemy na jaką ilość odcinków ma zostać podzielony zaznaczony odcinek 15 Enter> kolejnie wykonujemy tę samą czynność z drugim odcinkiem 6. Jeśli kolory w warstwie 2drabina i 3kdrabina będą kontrastowe na drabinie będą widoczne punktu podziału. Zmieniamy warstwę na 2drabina i poleceniem Rysuj > Linia rysujemy szczeble drabiny łączymy punkty, na które zostały podzielone odcinki tworząc szczebelki drabiny. Wystarczy narysować 3 szczeble, następnie je skopiować. Otrzymujemy rysunek: 8

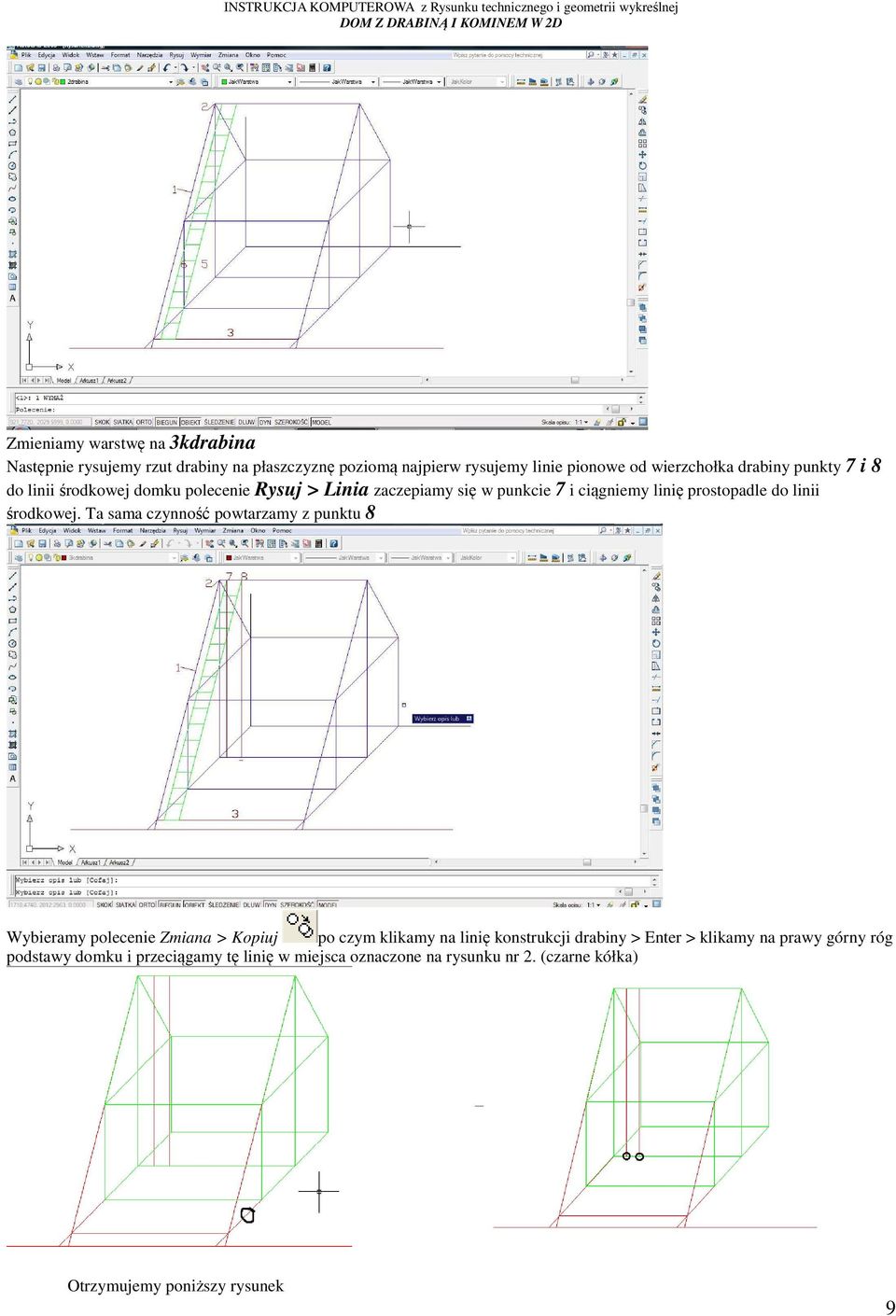

9 Zmieniamy warstwę na 3kdrabina Następnie rysujemy rzut drabiny na płaszczyznę poziomą najpierw rysujemy linie pionowe od wierzchołka drabiny punkty 7 i 8 do linii środkowej domku polecenie Rysuj > Linia zaczepiamy się w punkcie 7 i ciągniemy linię prostopadle do linii środkowej. Ta sama czynność powtarzamy z punktu 8 Wybieramy polecenie Zmiana > Kopiuj po czym klikamy na linię konstrukcji drabiny > Enter > klikamy na prawy górny róg podstawy domku i przeciągamy tę linię w miejsca oznaczone na rysunku nr 2. (czarne kółka) Otrzymujemy poniższy rysunek 9

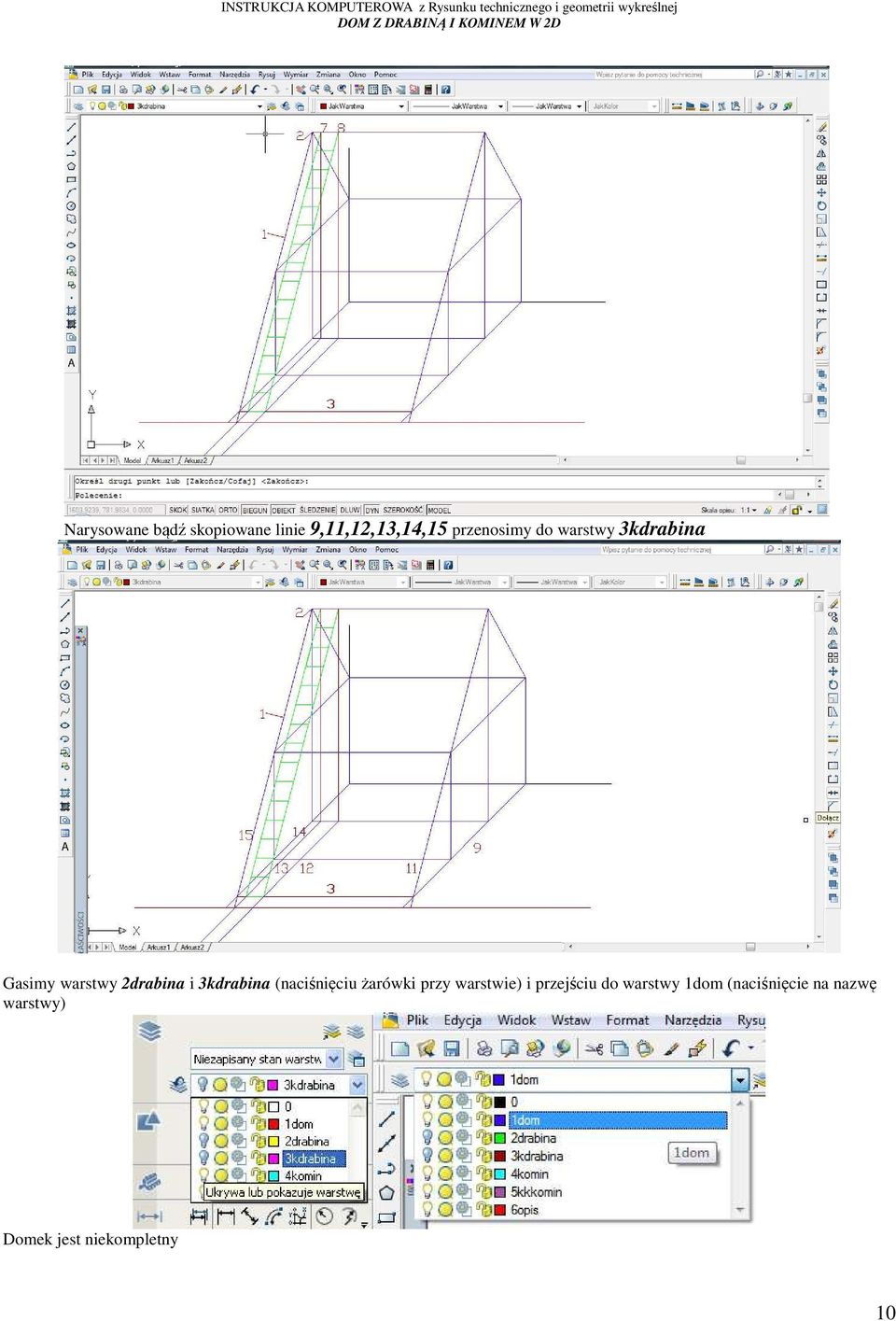

10 Narysowane bądź skopiowane linie 9,11,12,13,14,15 przenosimy do warstwy 3kdrabina Gasimy warstwy 2drabina i 3kdrabina (naciśnięciu żarówki przy warstwie) i przejściu do warstwy 1dom (naciśnięcie na nazwę warstwy) Domek jest niekompletny 10

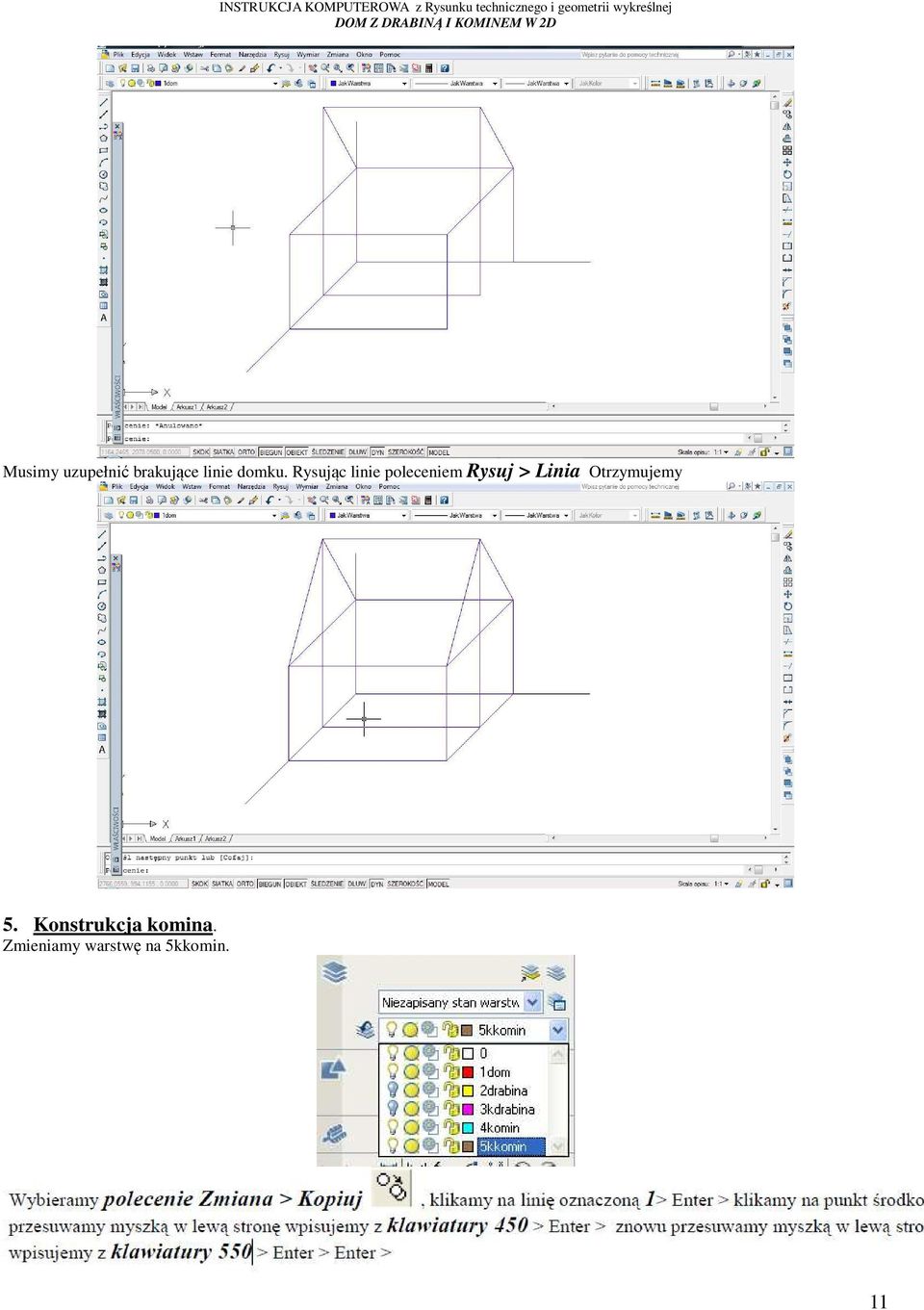

11 Musimy uzupełnić brakujące linie domku. Rysując linie poleceniem Rysuj > Linia Otrzymujemy 5. Konstrukcja komina. Zmieniamy warstwę na 5kkomin. 11

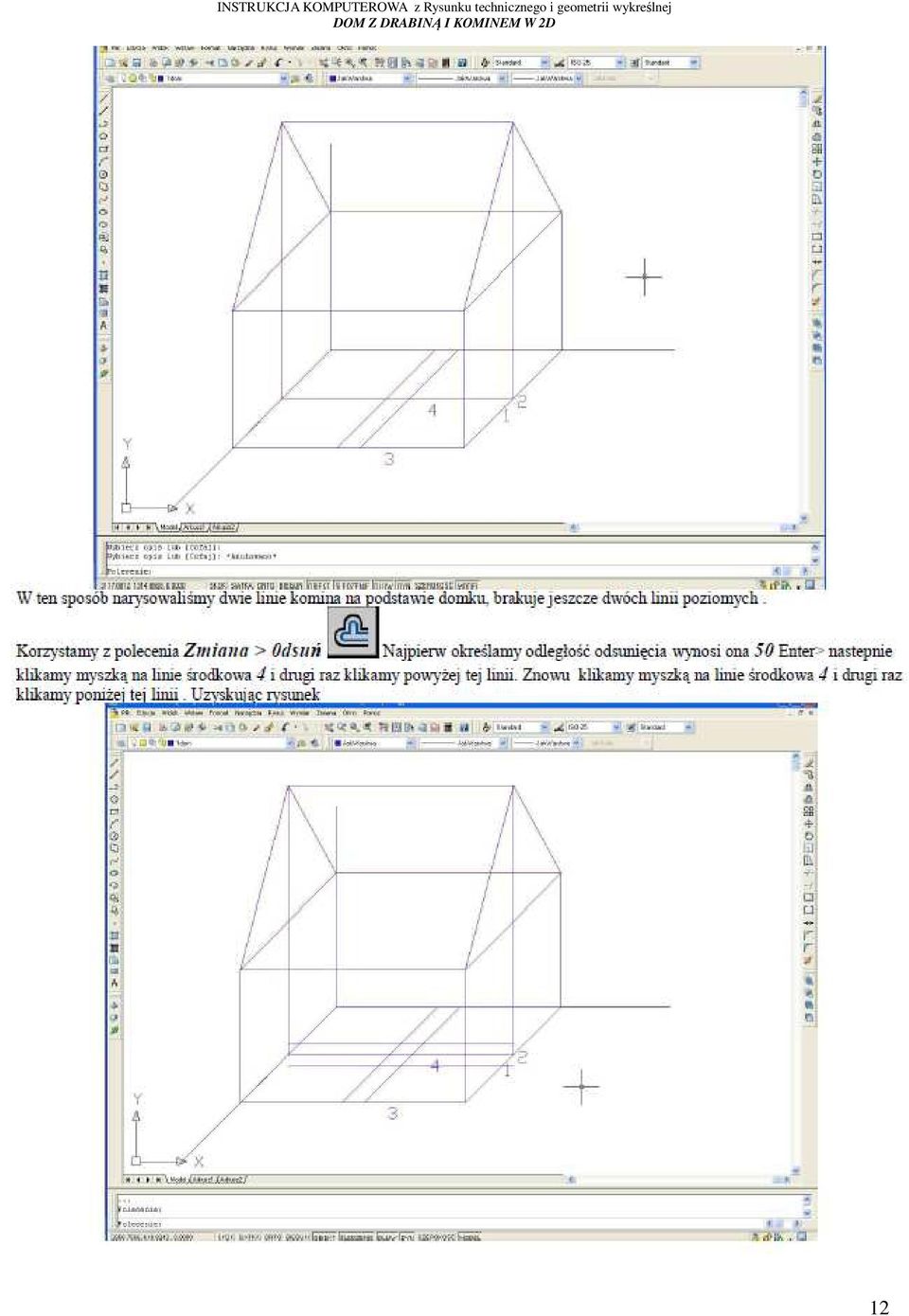

12 12

13 13

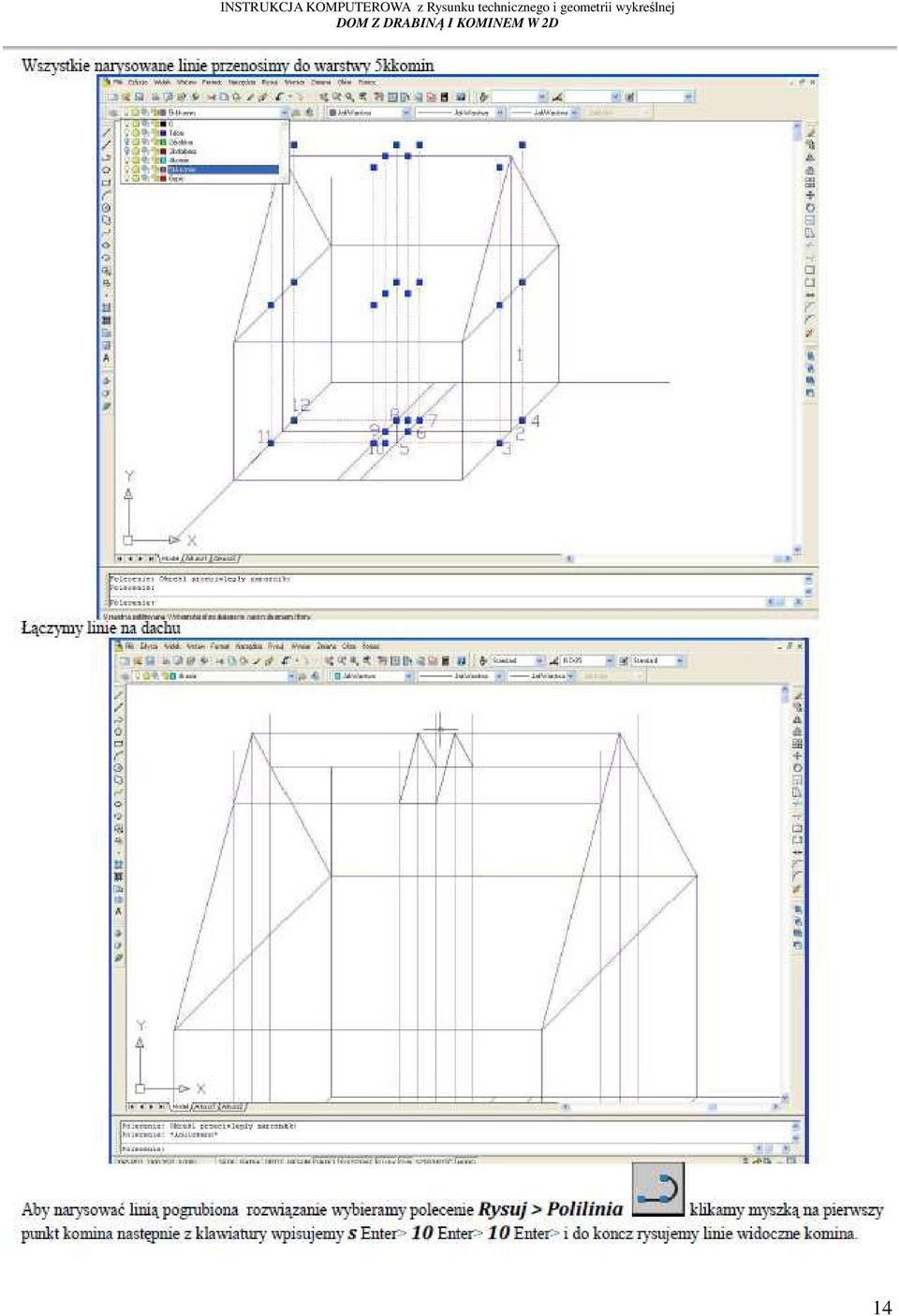

14 14

15 15

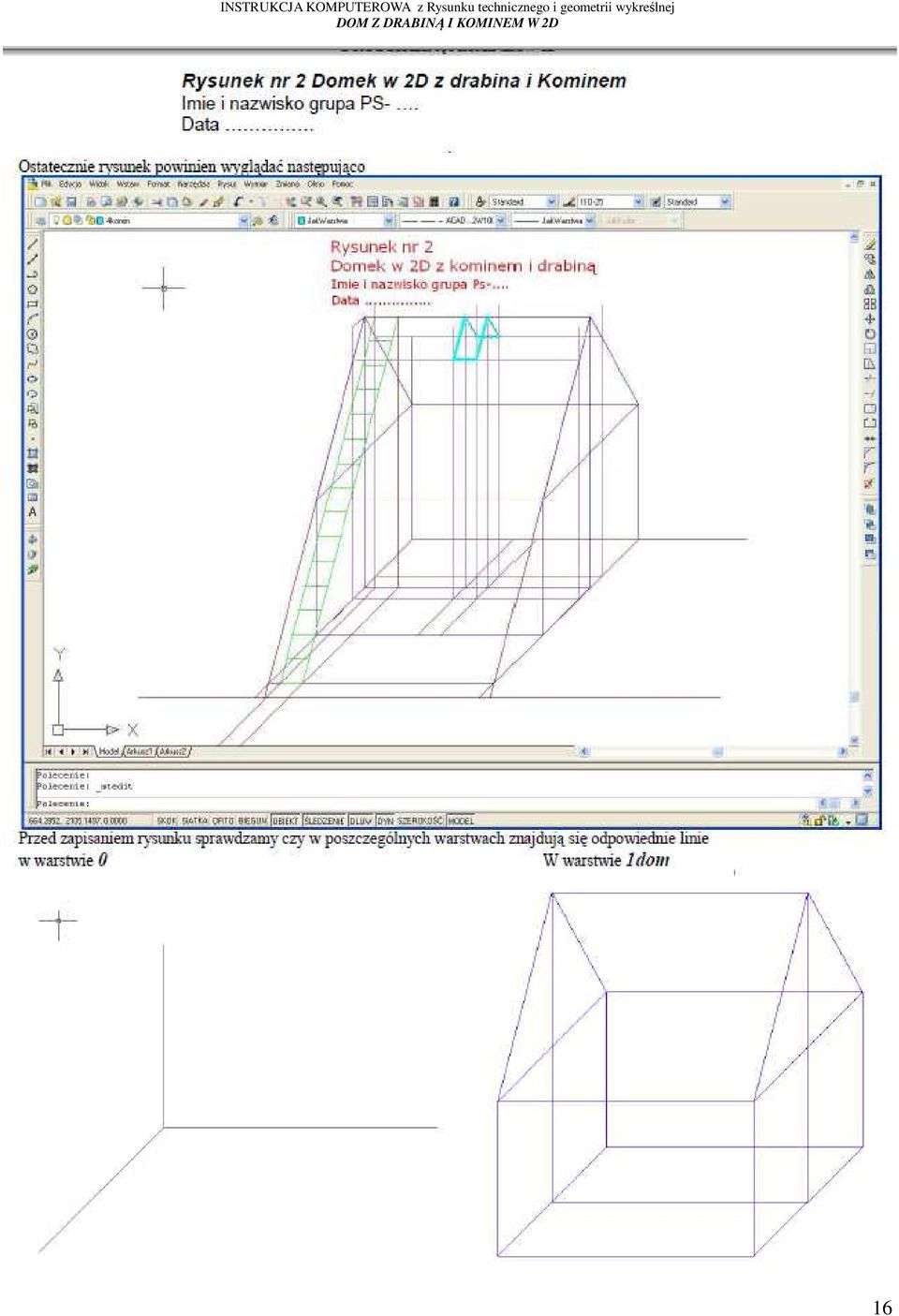

16 16

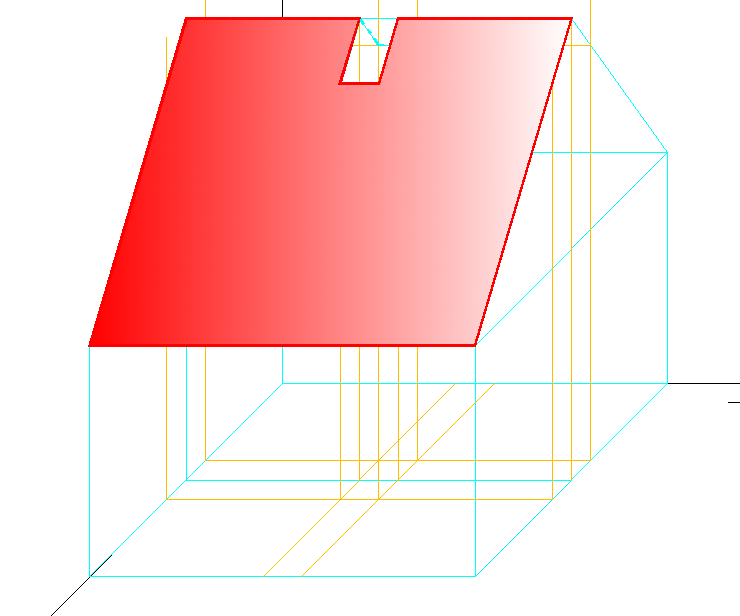

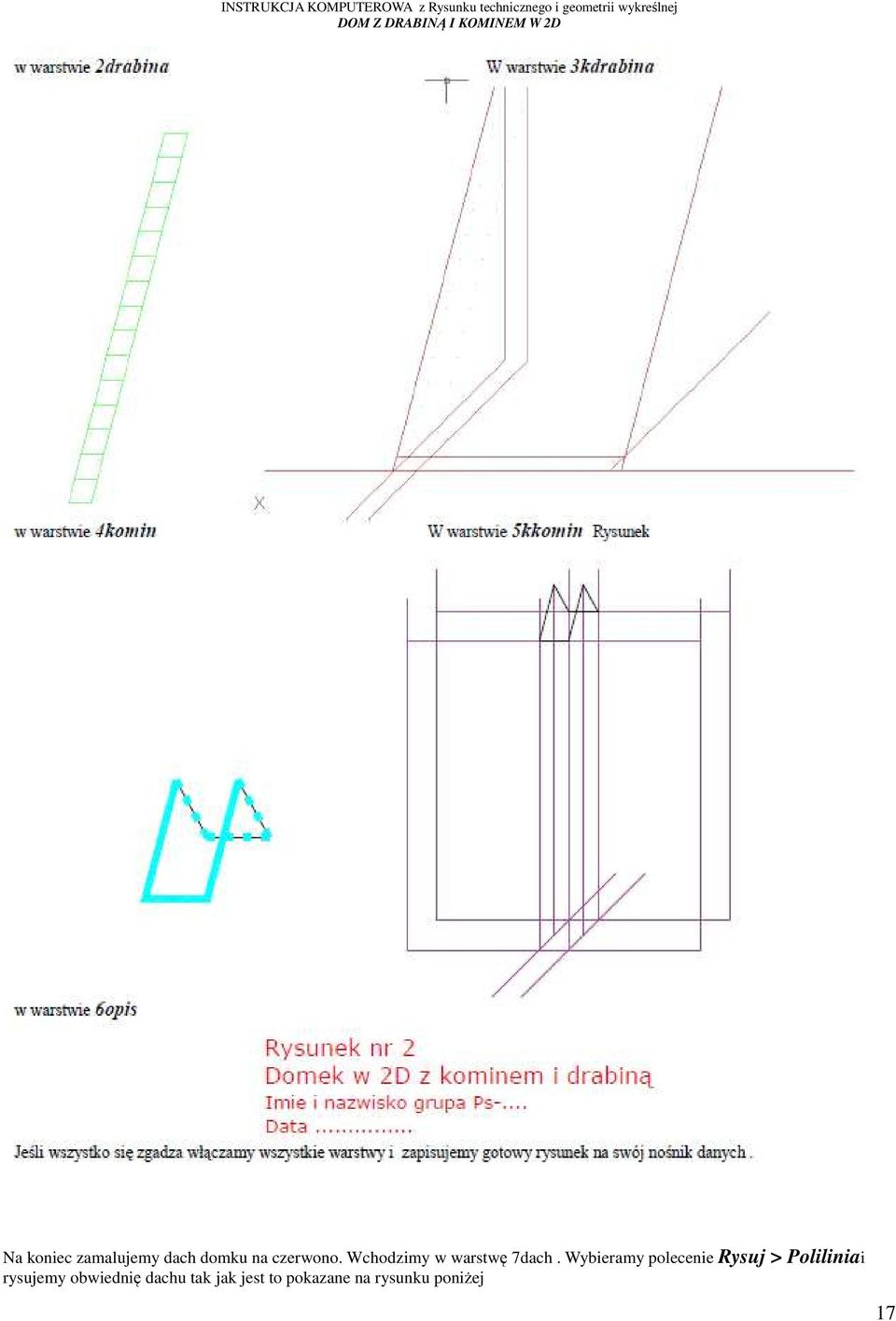

17 Na koniec zamalujemy dach domku na czerwono. Wchodzimy w warstwę 7dach. Wybieramy polecenie Rysuj > Poliliniai rysujemy obwiednię dachu tak jak jest to pokazane na rysunku poniżej 17

18 Następnie wybieramy z menu górnego Rysuj > Wypełnienie Wybieramy kolor i sposób wypełnienia, a następnie klikamy na Dodaj Wybierz obiekty i klikamy na polilinię następnie potwierdzamy klawiszem OK. ostatecznie otrzymujemy zamalowany dach, który wygląda następująco 18

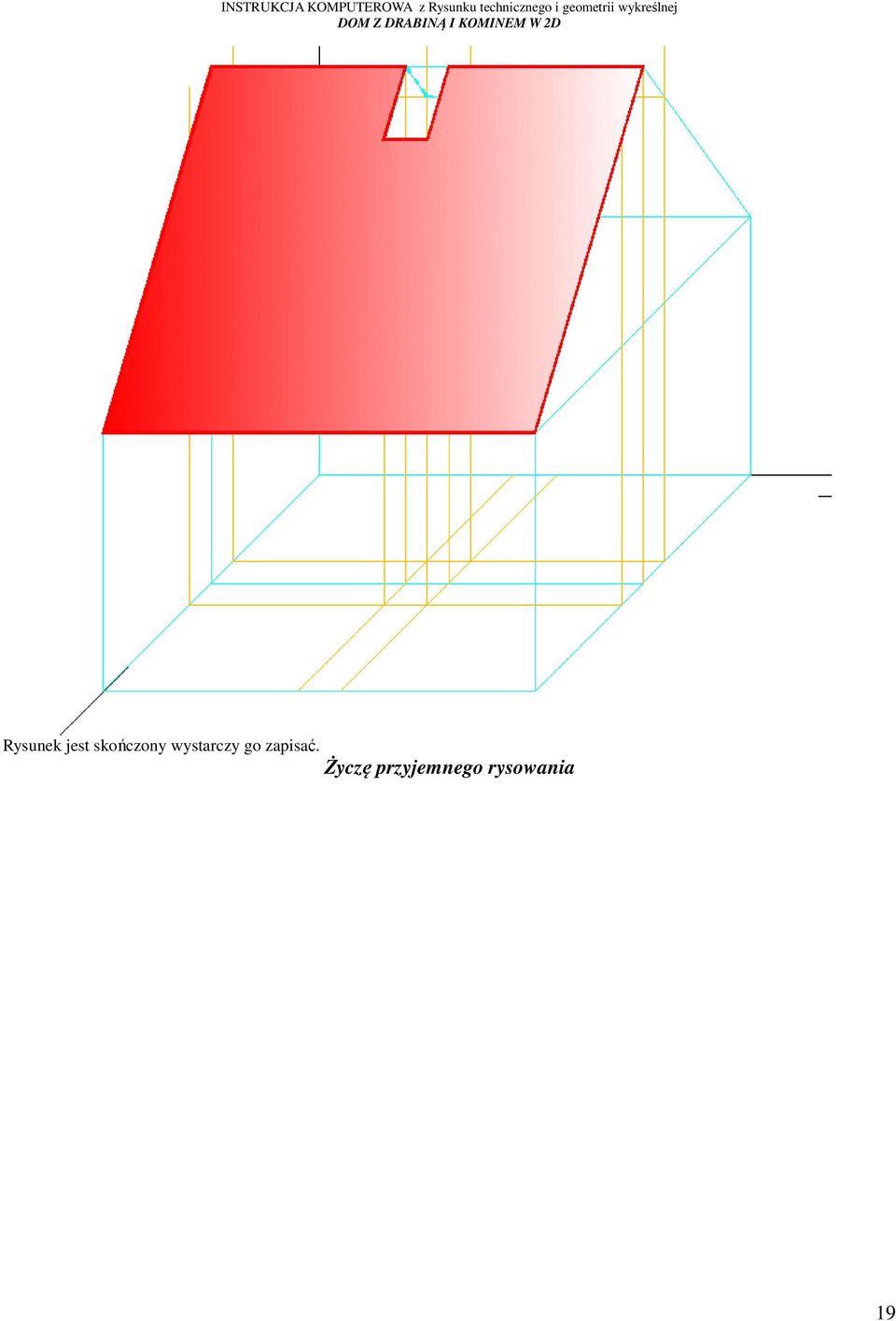

19 Rysunek jest skończony wystarczy go zapisać. Życzę przyjemnego rysowania 19
