Rysunek 1. Rysunek 2. Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 1
|
|
- Miłosz Kacper Krzemiński
- 5 lat temu
- Przeglądów:
Transkrypt

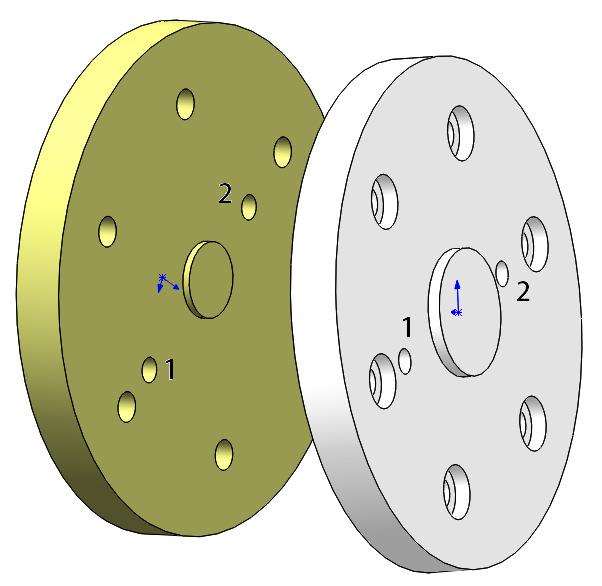

1 Montaż, części znormalizowane Aby można było pokazać podstawowe sytuacje, jakie można napotkać przy montażu z wykorzystaniem części znormalizowanych wykonajmy montaż dwu identycznych tarcz, rys. 1. Rysunek 1 Otwórzmy w SW: Nowy dokument Złożenie i wstawmy do niego dwa razy tę samą tarczę: Tarcza10.SLDPRT. Tarczy ruchomej nadajmy kolor. Aby nadać kolor pojedynczemu elementowi rysunku złożeniowego należy w drzewie Złożenia kliknąć tarcza10<2> w kontekstowy menu kliknąć kolorową piłkę Wygląd, w kolejnym kontekstowym menu kliknąć tarcza10-2@złożenie1, rys. 2. Rysunek 2 Po kliknięciu w menu elementu, któremu zamierzamy zmienić wygląd, rys. 2, zgłosi się narzędzie Kolor/Obraz, gdzie w panelu Wybrana geometria wymieniony zostanie element, któremu zamierzamy zmienić wygląd (tu: tarcza10-2@złożenie1), a w panelu Kolor w obszarze Wybierz kolor możemy kliknąwszy w odpowiednim miejscu pole z kolorami określić kolor elementu kliknięto w kolor żółty, rys. 3 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 1
2 Rysunek 3 Po akceptacji zielonym haczykiem OK obszar rysowania przedstawia się jak na rys. 4. Rysunek 4 Każda tarcza posiada 8 otworów 6 otworów na wkręty i 2 otwory na kołki. Otwory na wkręty rozmieszczone są regularnie, otwory na kołki nieregularnie. Otwory na wkręty z jednej strony tarczy są pogłębiane. Ustawmy tarcze względem siebie tak, aby otwory z pogłębieniem były zwrócone na zewnątrz, a otwory na kołki (oznaczone numerami 1 i 2) znajdowały się mniej więcej naprzeciwko siebie, rys. 4. Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 2

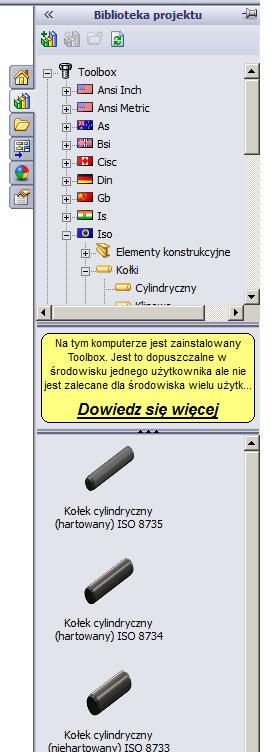

3 Aby zmontować obie tarcze można by skorzystać jedynie z Więzów. W tym ćwiczeniu posłużymy się dodatkowo elementami znormalizowanymi z biblioteki dostarczanej wraz z SolidWorks em. Obecne wersje edukacyjne (rok 2016) posiadają już biblioteki z częściami znormalizowanymi. Zestawienie tarcz wykonamy w 5 etapach Etap 1 - Wstawimy dwa identyczne kołki w otwory 1 i 2 części nieruchomej (tej bez koloru), nadając im długość z zapasem, np. 80. Etap 2 - Więzami Koncentrycznymi połączymy część ruchomą z kołkami. Etap 3 - Zestawimy ze sobą obie tarcze wiązaniem Wspólne. Etap 4 - Wepchniemy kołki w jedną tarczę. Etap 5 - Zmienimy długość kołków tak by niewiele wystawały poza połączone tarcze. Etap 1 Wstawianie kołków Kliknijmy Bibliotekę projektu (przy prawej krawędzi obszaru rysunkowego), rys. 5. Rysunek 5 Gdy Biblioteka projektu zostanie rozwinięta rozwińmy (klikając [+]) Toolbox, a dalej Iso -> Kołki -> Cylindryczny, rys. 6. Z kołków cylindrycznych wybierzmy (pierwszy) Kołek cylindryczny (hartowany) ISO Wstawienie kołka możemy wykonać (1) albo wstawiając go w dowolnym miejscu w przestrzeni rysunkowej, a następnie Wiązaniami umieścić w otworze, (2) albo od razu chwyciwszy myszą upuścić go w otwór przeznaczonym na kołek, co od razu nada wiązanie Koncentryczne kołka z otworem. Uwaga Podczas wstawiania elementów znormalizowanych starajmy się wykonywać tę operację znacznie powiększając część, do której wstawiamy element. Wstawianie wykonamy tą drugą (2) metodą, podczas której, przeciągając kołek myszą, wskażemy kursorem myszy wewnętrzną powierzchnię otworu przeznaczonego dla kołka, rys. 7 Rysunek 6 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 3

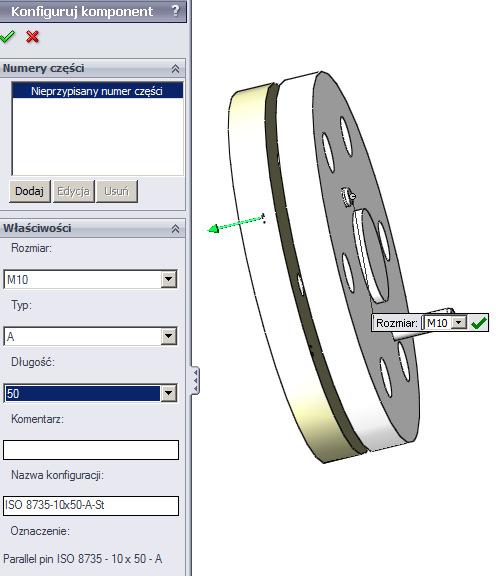

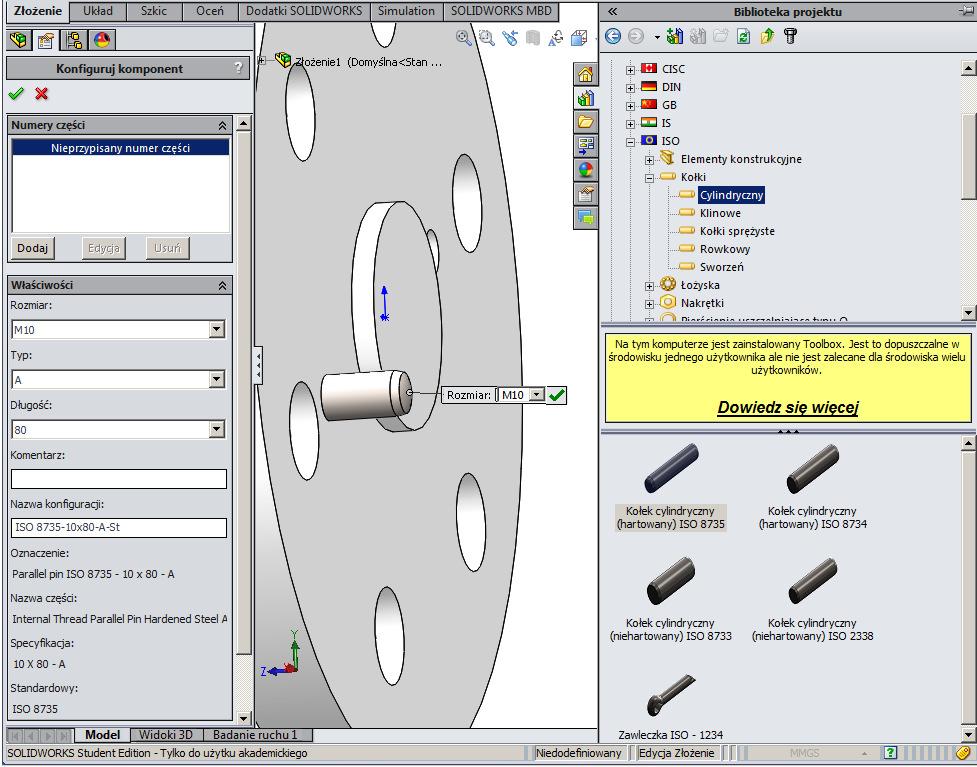

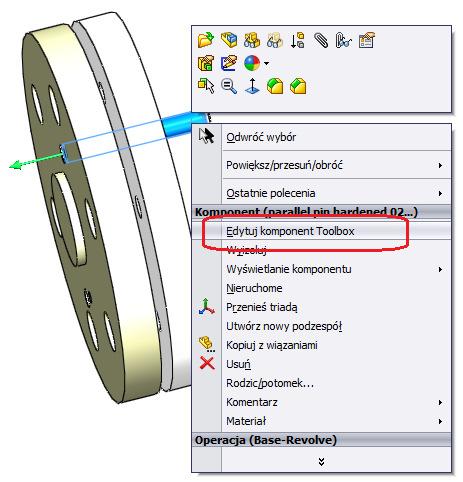

4 Rysunek 7 Gdy zwolnimy klawisz myszy pojawi się okno Konfiguruj komponent, rys. 7. SW rozpoznał średnicę otworu i zaproponował poprawną średnice kołka M10 i jej nie będziemy zmieniać. Możemy jedynie, trochę na zapas zwiększyć do 80 Długość, wybierając z listy rozwijalnej znormalizowaną długość kołka. Gdy klikniemy zielony haczyk OK SW zakończy wstawianie pierwszego kołka i będzie gotowy do wstawienia następnego identycznego. Kliknijmy zatem myszą wewnętrzną powierzchnię otworu pod drugi kołek drugi kołek zostanie wstawiony. Aby zakończyć wstawianie kołków naciśnijmy na klawiaturze klawisz ESC lub kliknijmy czerwony X obok zielonego haczyka OK. Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 4

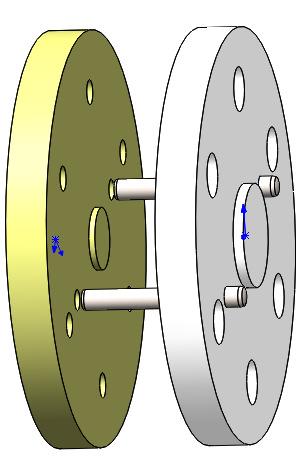

5 Etap 2 - Więzami Koncentrycznymi połączymy tarczę ruchomą (ciemniejszą) z kołkami. Wiązanie Koncentryczne wstawimy (2 razy, bo mamy dwa kołki) między odpowiednimi otworami w tarczy ruchomej, i odpowiadającymi im kołkami, rys. 8. Etap 3 - Zestawimy ze sobą obie tarcze wiązaniem Wspólne Wiązanie Wspólne zastosujemy dla płaszczyzn części cylindrycznych o mniejszej średnicy, rys. 9. Rysunek 8 Rysunek 9 Etap 4 - Wepchniemy kołki w jedną tarczę Kołki wsuniemy narzucając wiązanie Wspólne pomiędzy płaszczyzną kołka (Uwaga! Kołek ma część płaską tylko z jednej strony), a płaszczyzną tarczy, rys. 10. Rysunek 10 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 5

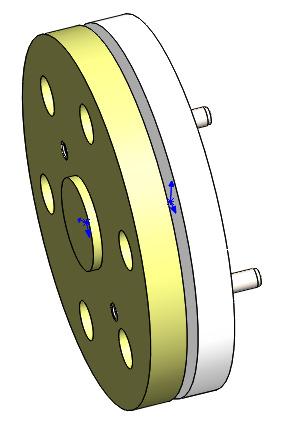

6 Etap 5 - Dobierzemy długość kołków tak by niewiele wystawały poza połączone tarcze Aby poprawnie wykonać tę operację nie możemy wykonać zmian w rysunku części Kołek (część ta jest znormalizowana!), ale musimy przejść do okna, w którym z typoszeregu tego kołka w Toolbox się wybierzemy odpowiednią, znormalizowaną długość. W tym celu klikamy kołek prawym klawiszem myszy i z kontekstowego menu wybieramy Edytuj komponent Toolbox, rys. 11. Rysunek 11 Akcja ta otwiera okno właściwości Konfiguruj komponent, w którym z listy rozwijalnej Długość dobieramy odpowiednią długość 50, rys. 12. Podobnie zmieniamy długość drugiego kołka. Rysunek 12 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 6
7 Zakończyliśmy wstawianie kołków i zestawianie tarcz. Teraz wstawimy wkręty. To połączenie gwintowe będzie się składało z wkrętu, Wkręty z łbem gniazdowym sześciokątnym, łeb z gniazdem sześciokątnym ISO 4762 dwóch podkładek Podkładka ISO 7089 zwykła klasa A i nakrętki Nakrętka sześciokątna rodzaj 1 ISO Wstawianie połączenia gwintowego Widzimy, że tarcza posiada sześć otworów w szyku kołowym. Zatem wstawiając połączenie gwintowe także wstawimy tylko jedno połączenie, a kolejne uzyskamy posługując się szykiem. Nie należy jednak wstawiać pierwszego połączenia gwintowego w dowolny otwór. Należy sprawdzić, który otwór był otworem pierwotnym dla szyku kołowego i to w ten otwór należy wstawić połączenie gwintowe. Z rozwiniętego Drzewa operacji tarczy10<1>, rys. 13, widzimy, ze otwory wykonano Szykiem kołowym, a otworem pierwotnym, który został powielony szykiem kołowym jest otwór nie zabarwiony (w innych wersjach SW może być wyróżniony innym kolorem niż pozostałe otwory), leżący z boku z lewej strony na rys. 13. Rysunek 13 W ten właśnie otwór wstawimy zatem wkręt z nakrętką i dwoma podkładkami. Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 7
8 Wstawianie podkładek z obu stron Z Biblioteki projektu wybieramy: Toolbox ->Iso ->Podkładki -> Podkładki zwykłe -> Podkładka ISO 7089 zwykła klasa A. Chwytamy ją myszą i upuszczamy na wewnętrzna krawędź otworu w gnieździe, pokazaną na rys. 14. (Proszę zrobić duże powiększenie.) Tę samą podkładkę wstawiamy także do otworu pogłębianego drugiej tarczy a następnie czerwonym krzyżykiem X Anuluj rezygnujemy ze wstawiania dalszych podkładek. Podkładki zostaną wstawione, rys. 15. Rysunek 14 Wstawianie wkrętu Rysunek 15 Z Biblioteki projektu wybieramy: Toolbox -> Iso -> Wkręty i śruby -> -> Wkręty z łbem gniazdowym sześciokątnym -> i wybieramy wkręt Łeb z gniazdem sześciokątnym ISO Chwytamy go myszą i upuszczamy na wewnętrzna krawędź podkładki, pokazaną kolorem niebieskim na, rys. 16. Dla wstawionego Wkręta możemy zwiększyć długość np. na 50, rys. 17 Rysunek 16 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 8
9 Rysunek 17. Wkręt zostanie wstawiony, akceptujemy zielonym haczykiem Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 9

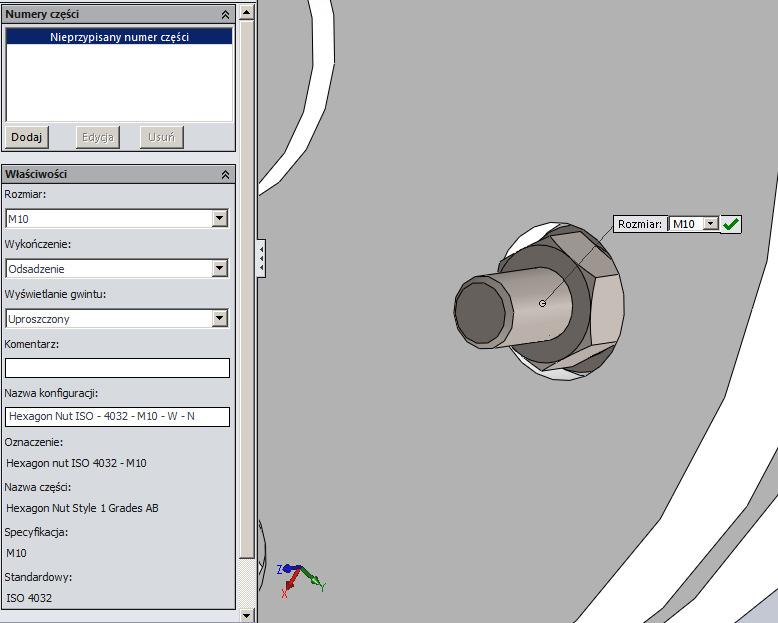

10 Wstawianie nakrętki Wybieramy Biblioteka projektu -> Toolbox -> ISO -> Nakrętki -> Nakrętki sześciokątne -> Nakrętka sześciokątna rodzaj 1 ISO 4032 i opuszczamy ją na krawędź między podkładką i śrubą w gnieździe. Nakrętka zostanie wstawiona, rys. 18. Operację kończymy klikając zielony haczyk, a następnie naciskamy klawisz ESC rezygnując ze wstawiania następnej nakrętki. Rysunek 18 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 10

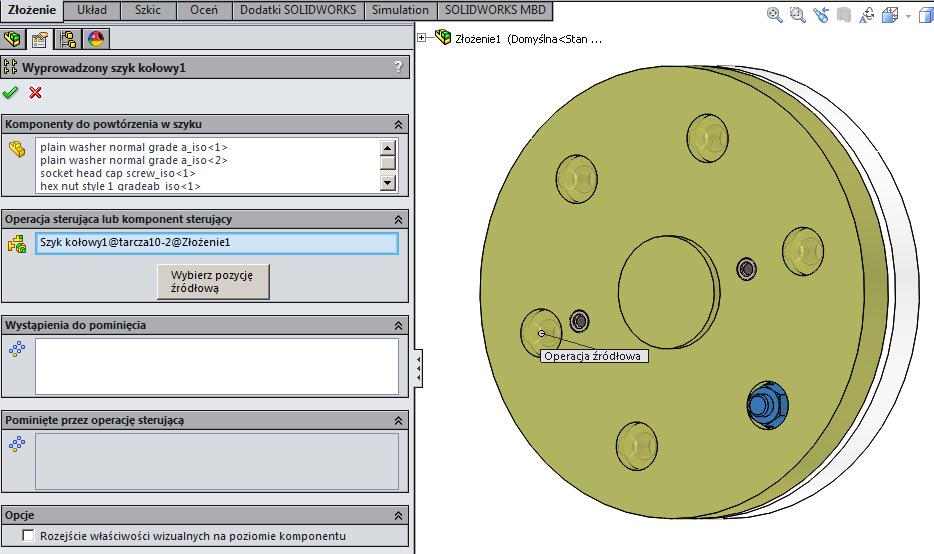

11 Szyk komponentów oparty na szyku Dysponujemy obecnie pojedynczym, kompletnym zestawem wkręt nakrętka. Należy powielić go szykiem kołowym, ale w powiązaniu z szykiem jakim zostały wykonane otwory pod wkręty. W tym celu: 1. Zaznaczmy w drzewie Złożenia: wkręt, podkładki i nakrętkę, rys. 19. Rysunek Na wstędze Złożenie rozwijamy Liniowy szyk komponentów -> Szyk komponentów oparty na szyku, rys. 20. Rysunek 20 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 11
12 3. W narzędziu Oparty na szyku w panelu Operacja sterująca lub komponent sterujący klikamy dowolny element szyku, np. otwór pogłębiony (oprócz otworu źródłowego, w którym jest połączenie gwintowe), rys.21. Rysunek 21 Po zatwierdzeniu operacji zielonym haczykiem OK uzyskamy szyk kołowy połączenia gwintowego, rys. 22. Rysunek 22 Copyright 2016, mgr inż. Janusz Bonarowski, mgr inż. Bogusław Kozicki 12
Rysunek 1. Zmontowane części
