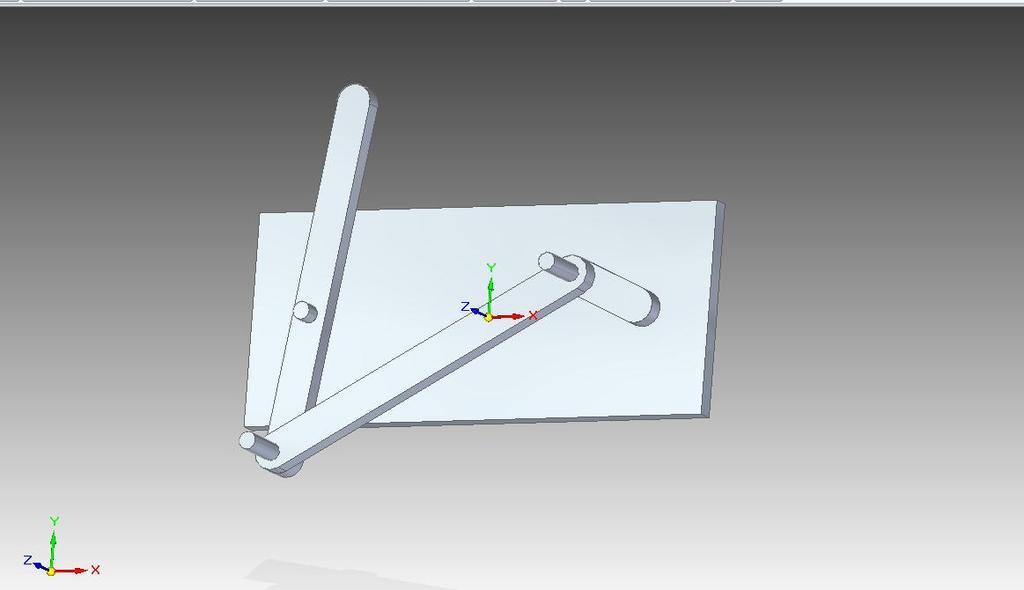

Poprzez dodanie silnika obrotowego przeprowadzić symulację pracy mechanizmu.
|
|
- Bronisław Urban
- 4 lat temu
- Przeglądów:
Transkrypt
1 W module Złożenie-ISO wykonać złożenie elementów mechanizmu jak poniżej Poprzez dodanie silnika obrotowego przeprowadzić symulację pracy mechanizmu. Utworzyć wizualizację pracy mechanizmu w postaci pliku.avi zgodnie z plikiem symulacja.avi.
2 Rozpoczniemy od wykonania w module Część-ISO poszczególnych elementów mechanizmu. Proszę na pulpicie utworzyć folder o nazwie Zadanie1, w folderze tym proszę zapisywać wykonane elementy. Rozpoczniemy od wykonania elementu podstawa.
3 Pierwsza operacja to Przeciągnij z płaszczyzny xy szkicem jak poniżej (szkicujemy prostokąt ze środka i wymiarujemy)
4 odległość wyciągnięcia wynosi 5mm, kierunek do góry
5 kolejna operacja to wykonanie otworu wybieramy zatem Wytnij z lica jak poniżej
6 tworzymy szkic jak poniżej
7 jako typ wycięcia wybieramy Do następnego potwierdzamy kliknięciem kierunek i kończymy oerację Zakończ
8 ostatnia operacja dla tego elementu to Przeciągnij z lica jak poniżej
9 tworzymy szkic jak poniżej

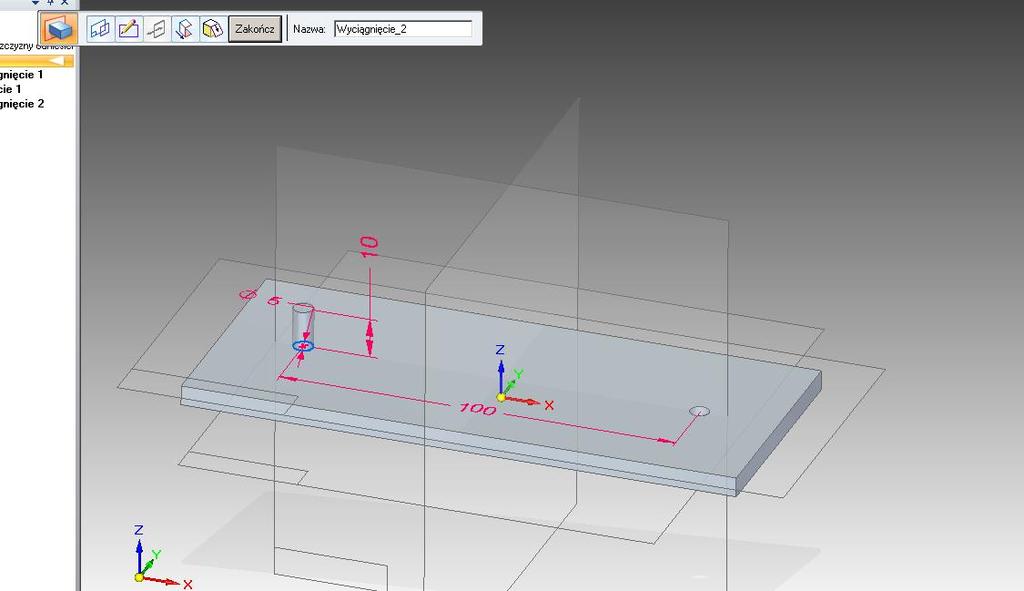

10 odległość wyciągnięcia wynosi 10mm, kierunek do góry Element zapisujemy pod nazwą podstawa w folderze zadanie1. Zamykamy dokument i otwieramy nowy.
11 Kolejny element to korba
12 Rozpoczynamy od Przeciągnij z płaszczyzny xy szkicem jak poniżej (rysujemy dwa okręgi o średnicy 10mm, ustalamy odległość pomiędzy środkami okręgów na 20mm, rysujemy linie styczne do okręgów oraz przycinamy zbędne linie szkicu)
13 odległość wyciągnięcia wynosi 5mm, kierunek do góry
14 kolejna operacja to Przeciągnij z lica jak poniżej

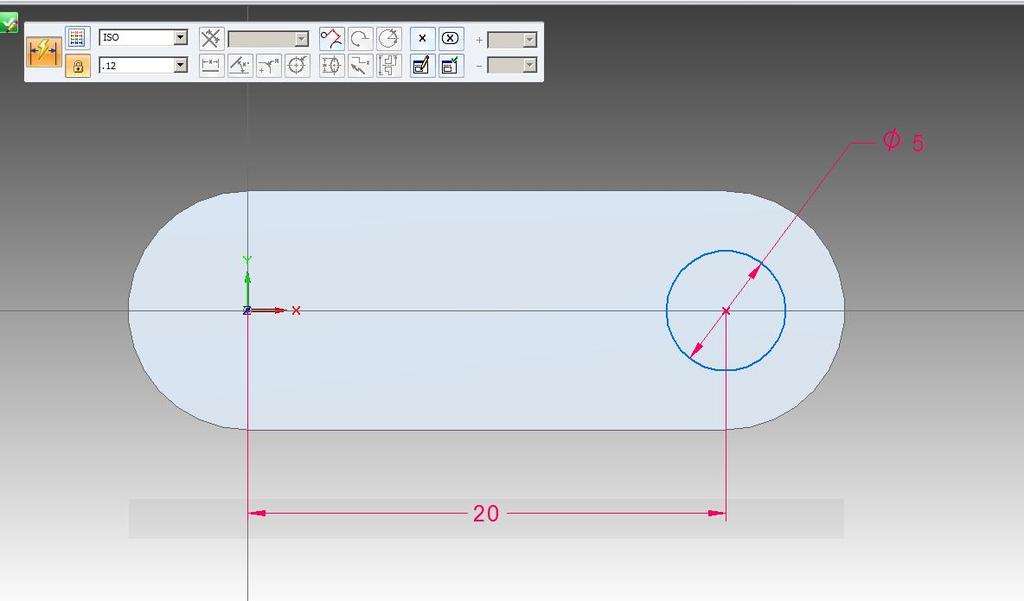

15 szkicem jak poniżej (zamiast wymiaru 20mm możemy wykorzystać relację Współśrodkowość okręgu oraz łuku)
16 odległość wyciągnięcia wynosi 20mm, kierunek do góry
17 ostatnia operacja to Przeciągnij z lica jak poniżej
18 szkicem jak poniżej
19 odległość wyciągnięcia wynosi 20mm, kierunek jak poniżej zapisujemy element pod nazwą korba w folderze zadanie1 zamykamy dokument i otwieramy nowy
20 kolejny element to lacznik (w nazwach plików wskazane jest nie używać polskich liter)
21 część utworzymy w jednej operacji i jest to Przeciągnij z płaszczyzny xy szkicem jak poniżej odległość wyciągnięcia wynosi 5mm, kierunek do góry zapisujemy element pod nazwą lacznik w folderze zadanie1 zamykamy dokument i otwieramy nowy
22 ostatni element do wykonania to dzwignia_wychylna
23 rozpoczynamy od operacji Przeciągnij z płaszczyzny xy szkicem jak poniżej odległość wyciągnięcia wynosi 5mm, kierunek do góry
24 ostatnia operacja dla tego elementu to Przeciągnij z lica jak poniżej szkicem jak poniżej
25 odległość wyciągnięcia to 20mm, kierunek jak poniżej zapisujemy element pod nazwą dzwignia_wychylna w folderze zadanie1
26 Dokonamy teraz złożenia poszczególnych elementów mechanizmu i przeprowadzimy symulację jego działania. Wybieramy zatem nowy dokument programu Złożenie-ISO. Zapisujemy plik pod nazwą mechanizm w folderze zadanie1. W pierwszym kroku musimy wskazać lokalizację, w której znajdują się części do umieszczenia w zaspole jest to Pulpit Zadanie1
27 Pierwszy element umieszczony w zespole jest zawsze w pełni utwierdzony zgodnie z układem współrzędnych w naszym przypadku będzie to podstawa po kliknięciu elementu mamy dostępny jego podgląd
28 klikamy na nazwę elementu podstawa i trzymając wciśnięty lewy klawisz przenosimy element podstawa do okna zespołu element zostanie umieszczony w zespole
29 kolejny element jaki umieścimy w zespole to korba
30 program uruchamia narzędzie wstawiania, które umożliwia umieszczenie elementu w zespole za pomocą relacji
31 aby wyłączyć narzędzie wstawiania klikamy w narzędzie zaznaczania
32 element będzie wyświetlany jak poniżej
33 w naszym ćwiczeniu wstawimy element dodając relacje z paska narzędzi
34 aby ułatwić wybieranie poszczególnych lic elementów ukryjemy płaszczyzny odniesienia
35 utworzymy pierwszą relację Przyleganie klikamy odpowiedni przycisk jak poniżej
36 wskazujemy lico pierwszej części jak poniżej
37 oraz lico drugiej części
38 płaszczyzny części zostaną wyrównane
39 kolejna relacja dla tych części to Współosiowość
40 klikamy teraz w lico walcowe elementu korba
41 oraz w otwór elementu podstawa
42 element zostanie umieszczony jak poniżej
43 umieszczamy teraz w zespole element dzwignia_wychylna klikamy w narzędzie zaznaczania
44 pierwsza relacja to Przyleganie
45 klikamy w lico pierwszej części
46 oraz lico w drugiej części
47 lica części zostaną wyrównane
48 kolejna relacja to Współosiowość
49 klikamy w lico walcowe elementu podstawa
50 oraz lico otworu elementu dzwignia_wychylna
51 osie części zostaną wyrównane
52 ostatni element zespołu jaki umieścimy to łącznik klikamy następnie w narzędzie zaznaczania
53 utworzymy teraz relację wiążące element w zespole pierwsza z nich to Przyleganie
54 klikamy w lico pierwszej części
55 oraz lico drugiej części
56 płaszczyzny części zostaną wyrównane
57 kolejna relacja to Współosiowość
58 klikamy w lico walcowe pierwszej części
59 oraz lico otworu drugiej części
60 osie otworów zostaną wyrównane
61 na element lacznik nakładamy kolejną relację Współosiowość
62 klikamy w lico walcowe elementu korba
63 oraz lico otworu elementu lacznik
64 osie walca oraz otworu zostaną wyrównane
65 możemy teraz obracać elementem korba i zobaczyć jak zachowywać się będą pozostałe elementy zespołu wybieramy narzędzie Przeciągnij komponent
66 zatwierdzamy przyciskiem Ok domyślne ustawienia
67 jako rodzaj ruchu wybieramy Obróć
68 następnie musimy wybrać część, którą chcemy obracać, wybieramy element korba
69 klikamy w walec jak poniżej i trzymając lewy klawisz myszy możemy obracać nasz element co powoduje ruch pozostałych części
70 ponieważ celem tego zadania jest utworzenie symulacji pracy zespołu w postaci pliku.avi do naszego zespołu dodamy silnik obrotowy który będzie poruszał element korba wybieramy zatem narzędzie Silnik
71 jako typ silnika wybieramy obrotowy
72 w pierwszym kroku dodania silnika musimy wybrać element, który ma być napędzany wybieramy zatem element korba
73 w kolejnym kroku musimy wybrać oś, wokół której ma się obracać element możemy również zdefiniować parametry silnika
74 zatwierdzamy parametry oraz nazwę silnika przyciskiem Zakończ
75 przeprowadzimy teraz symulację pracy mechanizmu
76 uruchomiony zostanie edytor animacji, w naszej animacji będzie brał udział tylko Silnik1, ustalamy domyślny czas działania na 20sekund i zatwierdzamy przyciskiem Ok
77 możemy teraz przeprowadzić symulację pracy mechanizmu za pomocą przycisku Odtwarzaj mechanizm zacznie pracować
78 utworzymy teraz plik.avi prezentujący pracę mechanizmu wybieramy opcję Zapisz jako film
79 wybieramy przycisk Opcje
80 wybieramy Jakość jako 100, oraz Szer x wys: jako 768x576(PAL) i zatwierdzamy przyciskiem Ok
81 ustalamy miejsce zapisania pliku jako Pulpit zadanie1, oraz nazwę pliku symulacja i wybieramy Zapisz
82 program utworzy określony plik.avi
83 możemy teraz odtworzyć plik.avi np. za pomocą np. Windows Media Player
