PRZEMYSŁOWA PRALKA APM 10 K KATALOG CZĘŚCI ZAMIENNYCH

Transkrypt

1 PRZEMYSŁOWA PRALKA APM 10 K KATALOG CZĘŚCI ZAMIENNYCH List č. 1 (Počet stran 25) Výrobce: MERON a.s., Masarykova 53, Fulnek, Česká republika Datum vydání: červen 2009

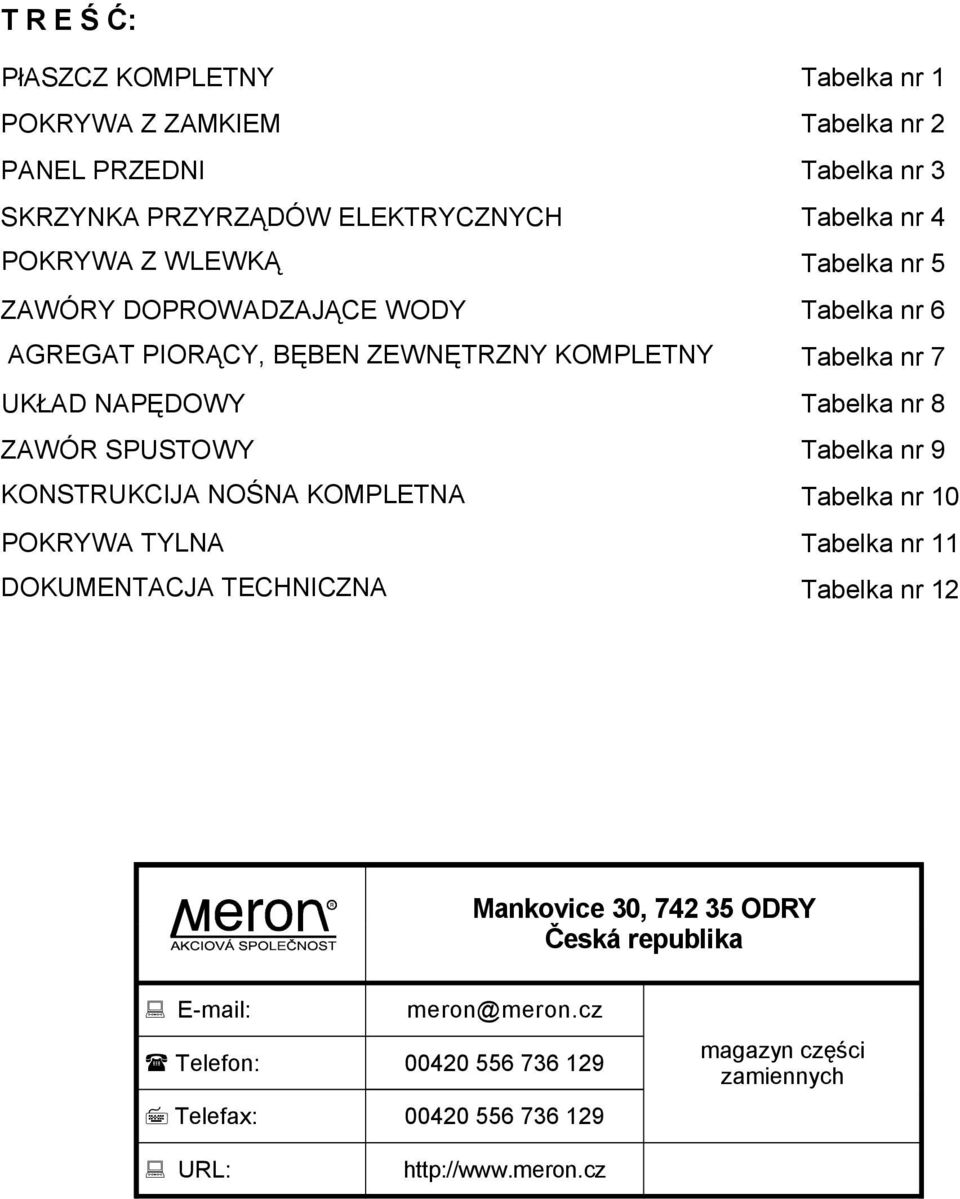

2 T R E Ś Ć: PłASZCZ KOMPLETNY Tabelka nr 1 POKRYWA Z ZAMKIEM Tabelka nr 2 PANEL PRZEDNI Tabelka nr 3 SKRZYNKA PRZYRZĄDÓW ELEKTRYCZNYCH Tabelka nr 4 POKRYWA Z WLEWKĄ Tabelka nr 5 ZAWÓRY DOPROWADZAJĄCE WODY Tabelka nr 6 AGREGAT PIORĄCY, BĘBEN ZEWNĘTRZNY KOMPLETNY Tabelka nr 7 UKŁAD NAPĘDOWY Tabelka nr 8 ZAWÓR SPUSTOWY Tabelka nr 9 KONSTRUKCIJA NOŚNA KOMPLETNA Tabelka nr 10 POKRYWA TYLNA Tabelka nr 11 DOKUMENTACJA TECHNICZNA Tabelka nr 12 Mankovice 30, ODRY Česká republika meron@meron.cz Telefon: Telefax: magazyn części zamiennych URL:

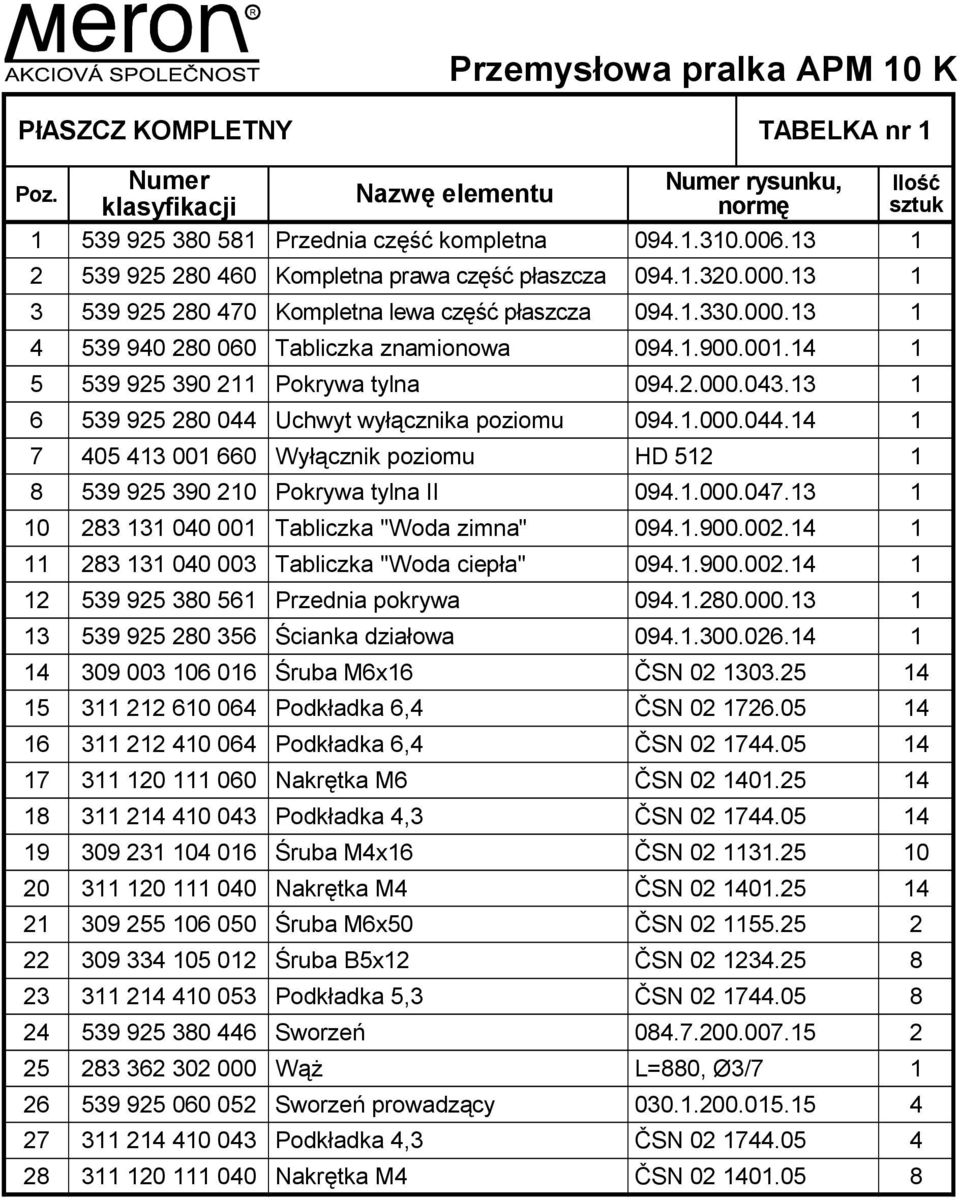

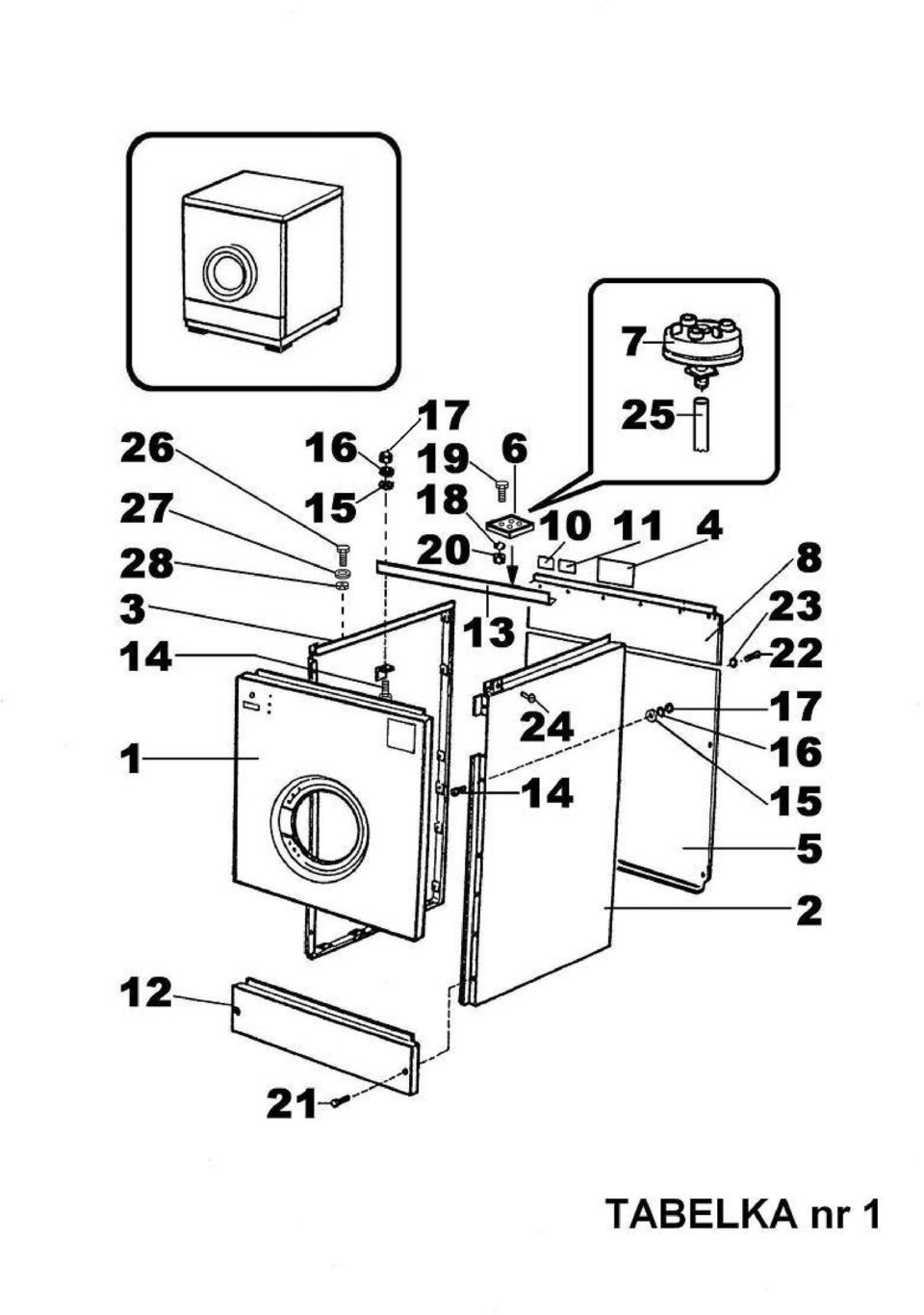

3 PłASZCZ KOMPLETNY TABELKA nr 1 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Przednia część kompletna Poz. Przemysłowa pralka APM 10 K Kompletna prawa część płaszcza Kompletna lewa część płaszcza Tabliczka znamionowa Pokrywa tylna Uchwyt wyłącznika poziomu Wyłącznik poziomu HD Pokrywa tylna II Tabliczka "Woda zimna" Tabliczka "Woda ciepła" Przednia pokrywa Ścianka działowa Śruba M6x16 ČSN Podkładka 6,4 ČSN Podkładka 6,4 ČSN Nakrętka M6 ČSN Podkładka 4,3 ČSN Śruba M4x16 ČSN Nakrętka M4 ČSN Śruba M6x50 ČSN Śruba B5x12 ČSN Podkładka 5,3 ČSN Sworzeń Wąż L=880, Ø3/ Sworzeń prowadzący Podkładka 4,3 ČSN Nakrętka M4 ČSN Ilość sztuk

4

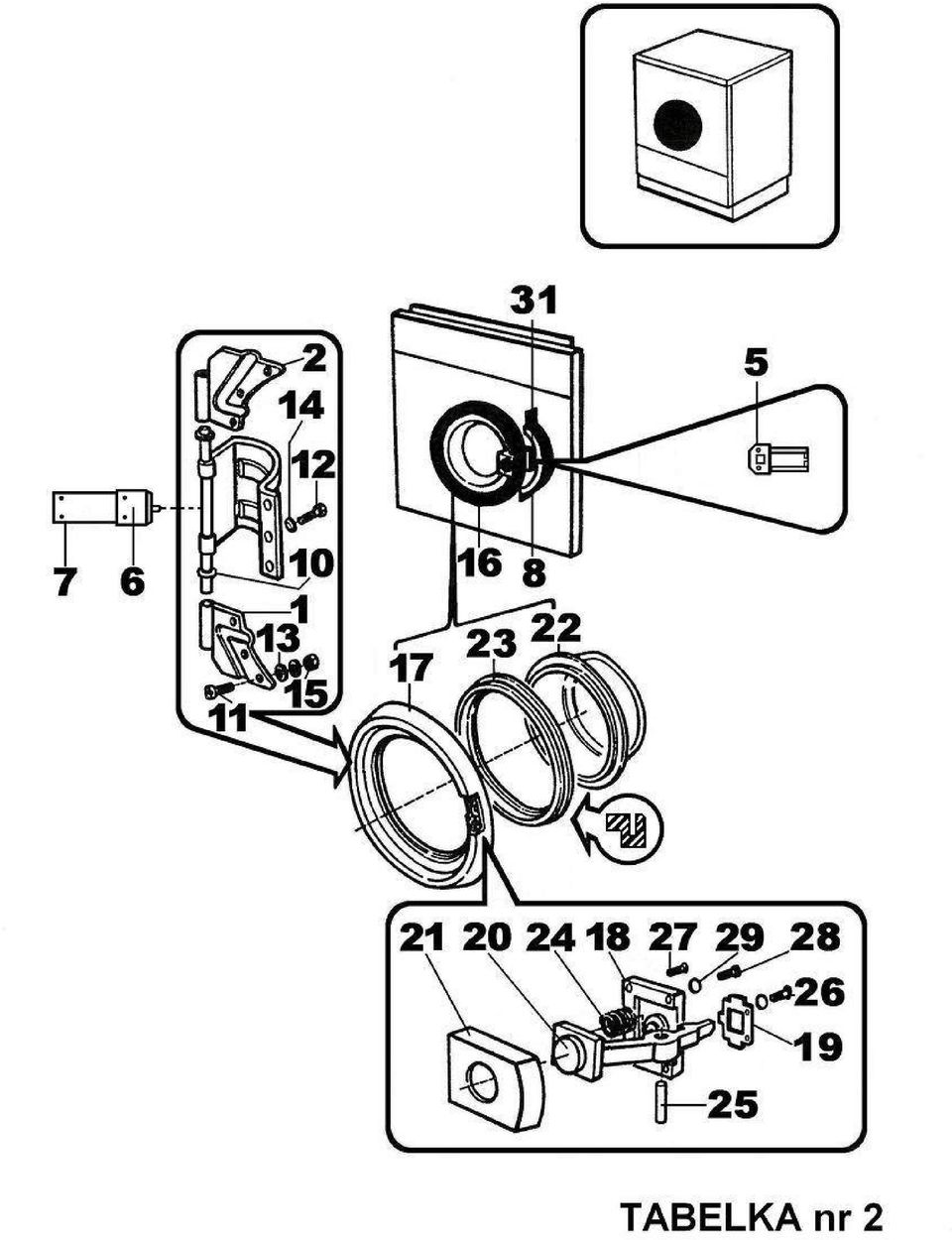

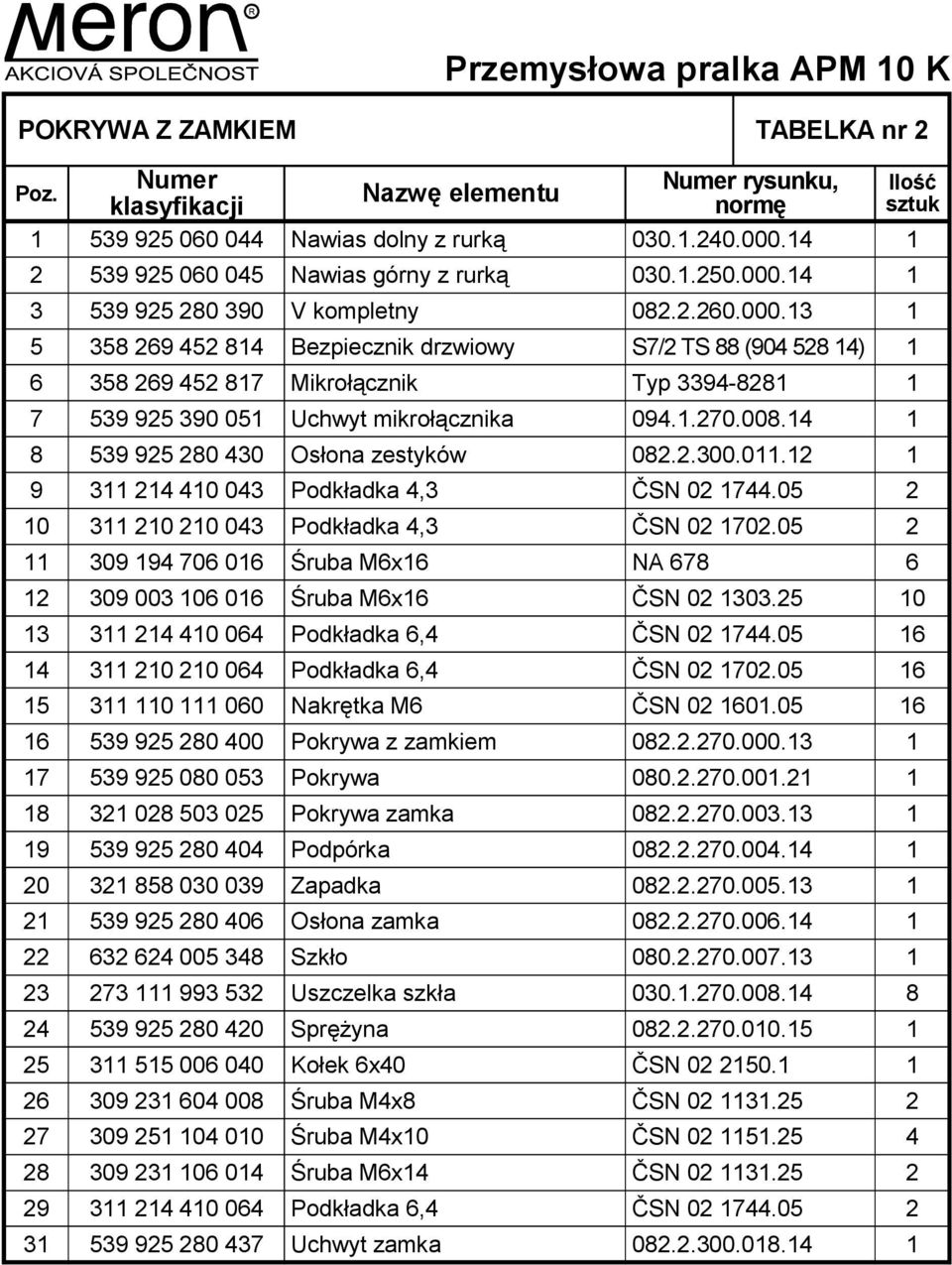

5 POKRYWA Z ZAMKIEM TABELKA nr 2 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Nawias dolny z rurką Poz. Przemysłowa pralka APM 10 K Nawias górny z rurką V kompletny Bezpiecznik drzwiowy S7/2 TS 88 ( ) Mikrołącznik Typ Uchwyt mikrołącznika Osłona zestyków Podkładka 4,3 ČSN Podkładka 4,3 ČSN Śruba M6x16 NA Śruba M6x16 ČSN Podkładka 6,4 ČSN Podkładka 6,4 ČSN Nakrętka M6 ČSN Pokrywa z zamkiem Pokrywa Pokrywa zamka Podpórka Zapadka Osłona zamka Szkło Uszczelka szkła Sprężyna Kołek 6x40 ČSN Śruba M4x8 ČSN Śruba M4x10 ČSN Śruba M6x14 ČSN Podkładka 6,4 ČSN Uchwyt zamka Ilość sztuk

6

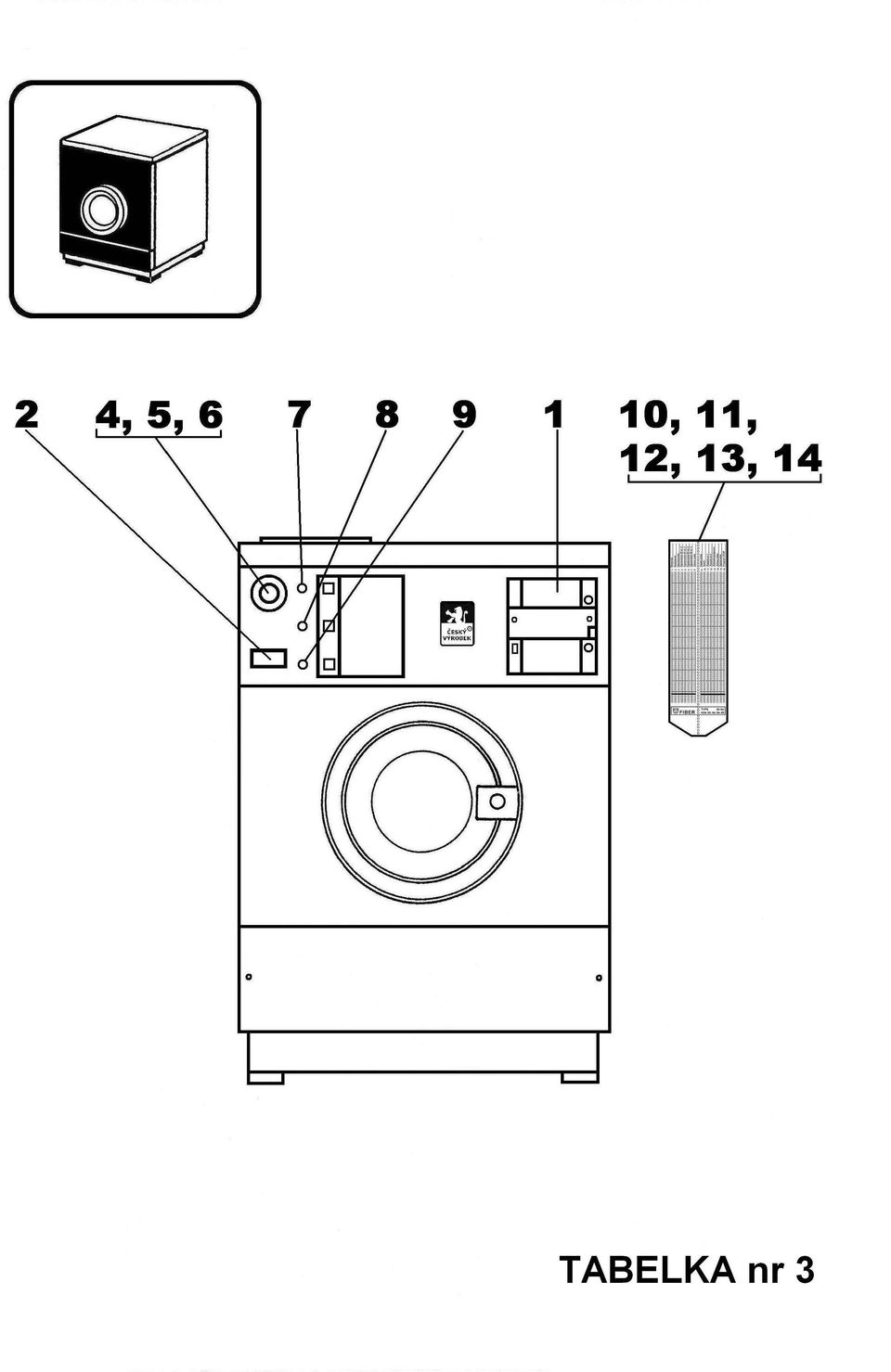

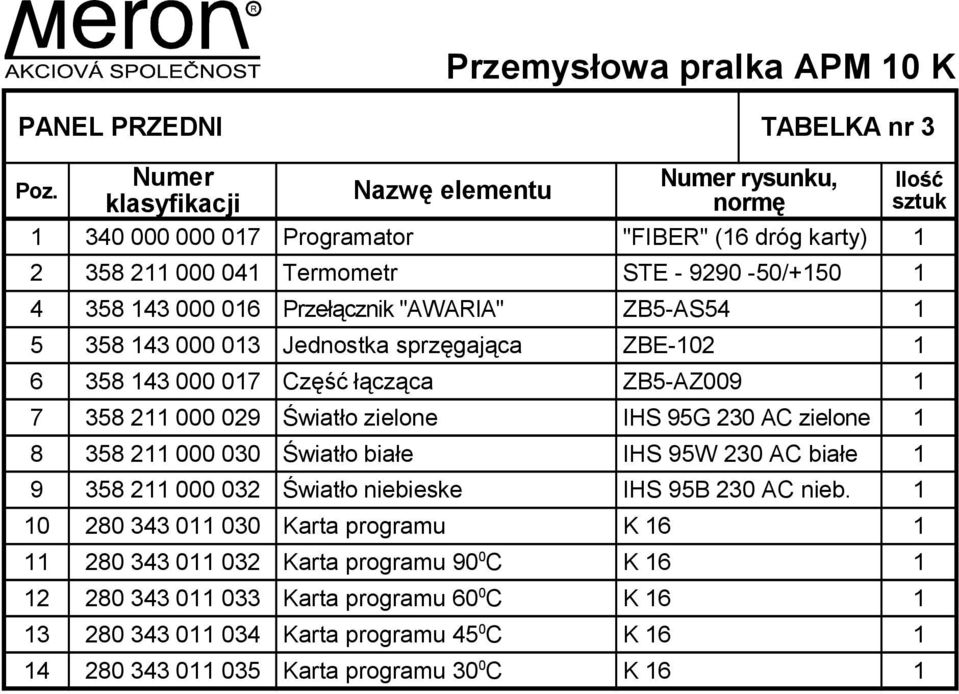

7 PANEL PRZEDNI TABELKA nr 3 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Programator "FIBER" (16 dróg karty) 1 Poz. Przemysłowa pralka APM 10 K Termometr STE / Przełącznik "AWARIA" ZB5-AS Jednostka sprzęgająca ZBE Część łącząca ZB5-AZ Światło zielone IHS 95G 230 AC zielone Światło białe IHS 95W 230 AC białe Światło niebieske IHS 95B 230 AC nieb Karta programu K Karta programu 90 0 C K Karta programu 60 0 C K Karta programu 45 0 C K Karta programu 30 0 C K 16 1 Ilość sztuk

8

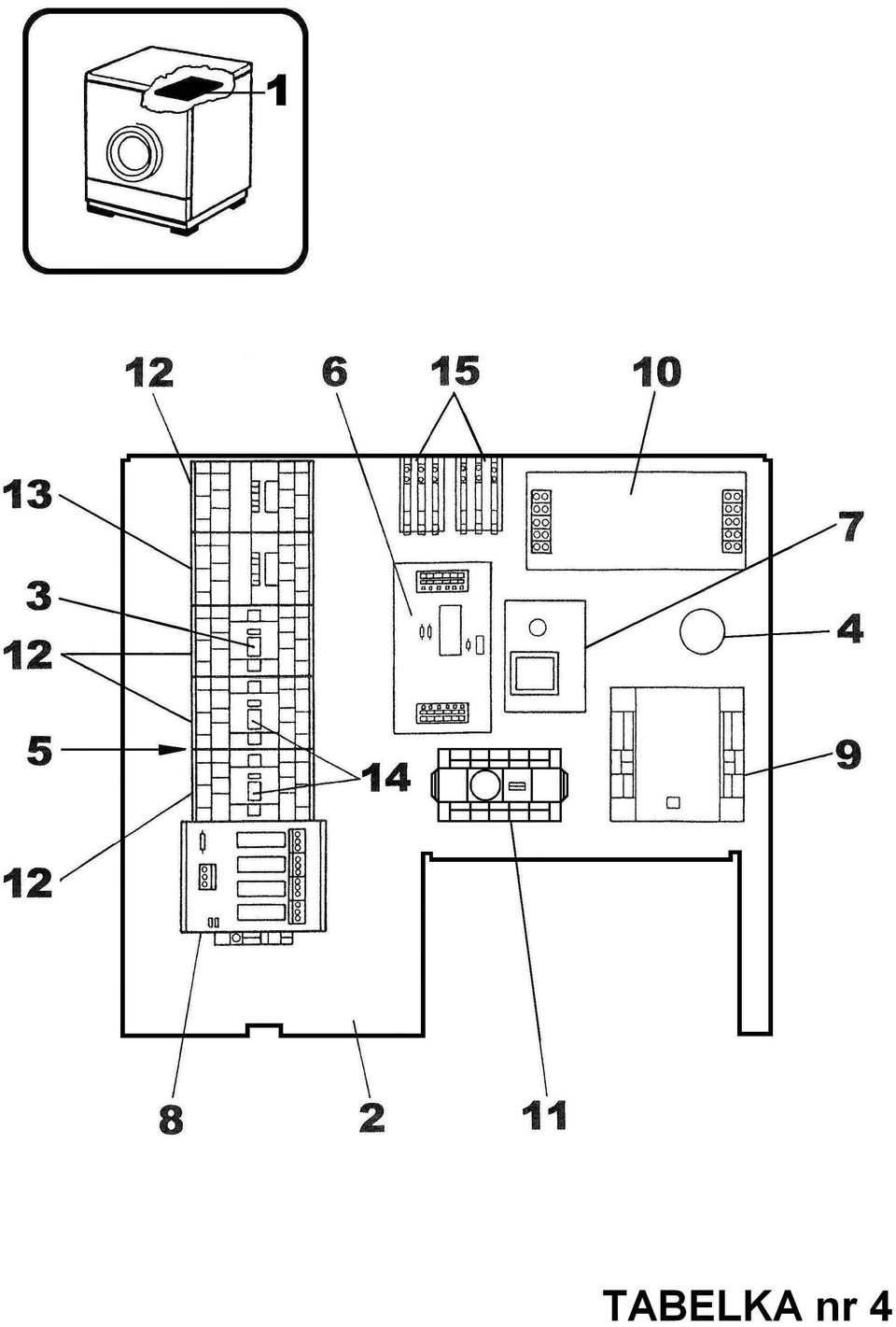

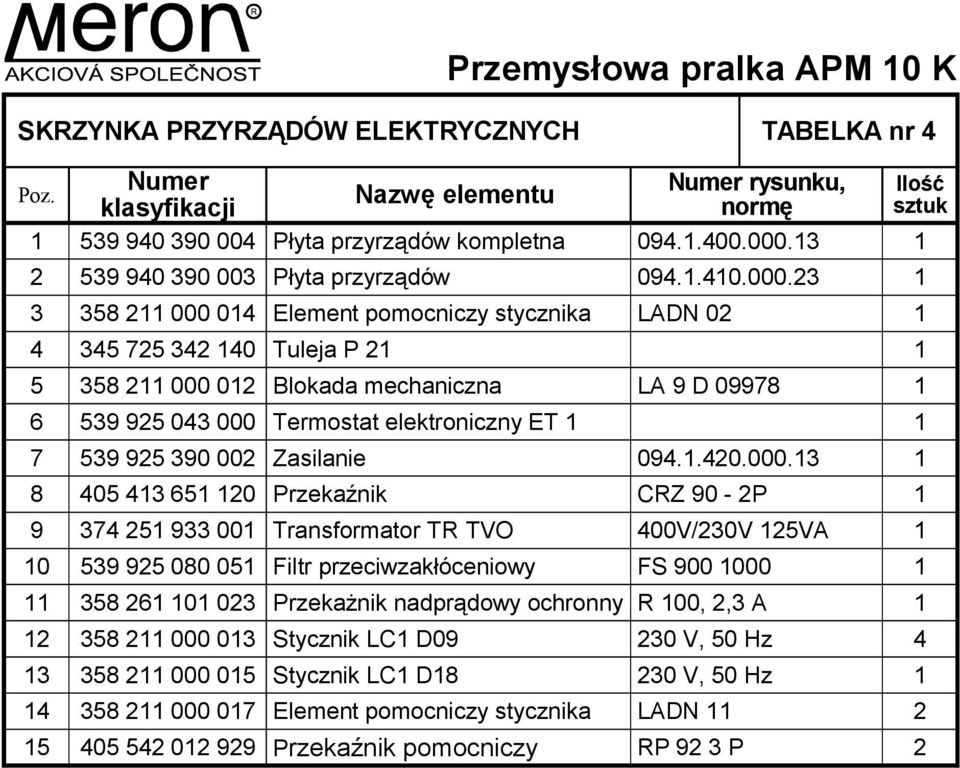

9 SKRZYNKA PRZYRZĄDÓW ELEKTRYCZNYCH TABELKA nr 4 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Płyta przyrządów kompletna Poz. Przemysłowa pralka APM 10 K Płyta przyrządów Element pomocniczy stycznika LADN Tuleja P Blokada mechaniczna LA 9 D Termostat elektroniczny ET Zasilanie Przekaźnik CRZ 90-2P Transformator TR TVO 400V/230V 125VA Filtr przeciwzakłóceniowy FS Przekażnik nadprądowy ochronny R 100, 2,3 A Stycznik LC1 D V, 50 Hz Stycznik LC1 D V, 50 Hz Element pomocniczy stycznika LADN Przekaźnik pomocniczy RP 92 3 P 2 Ilość sztuk

10

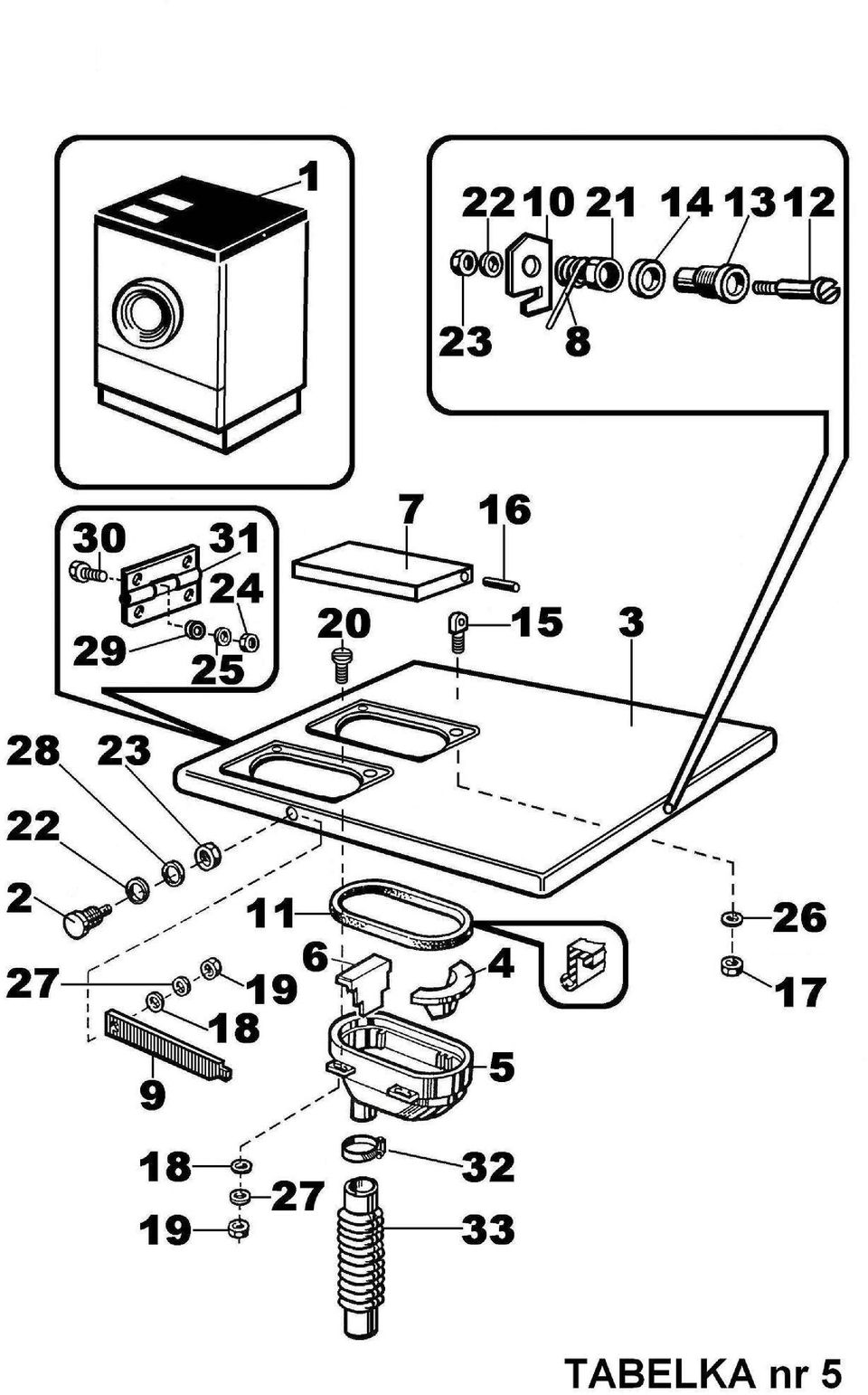

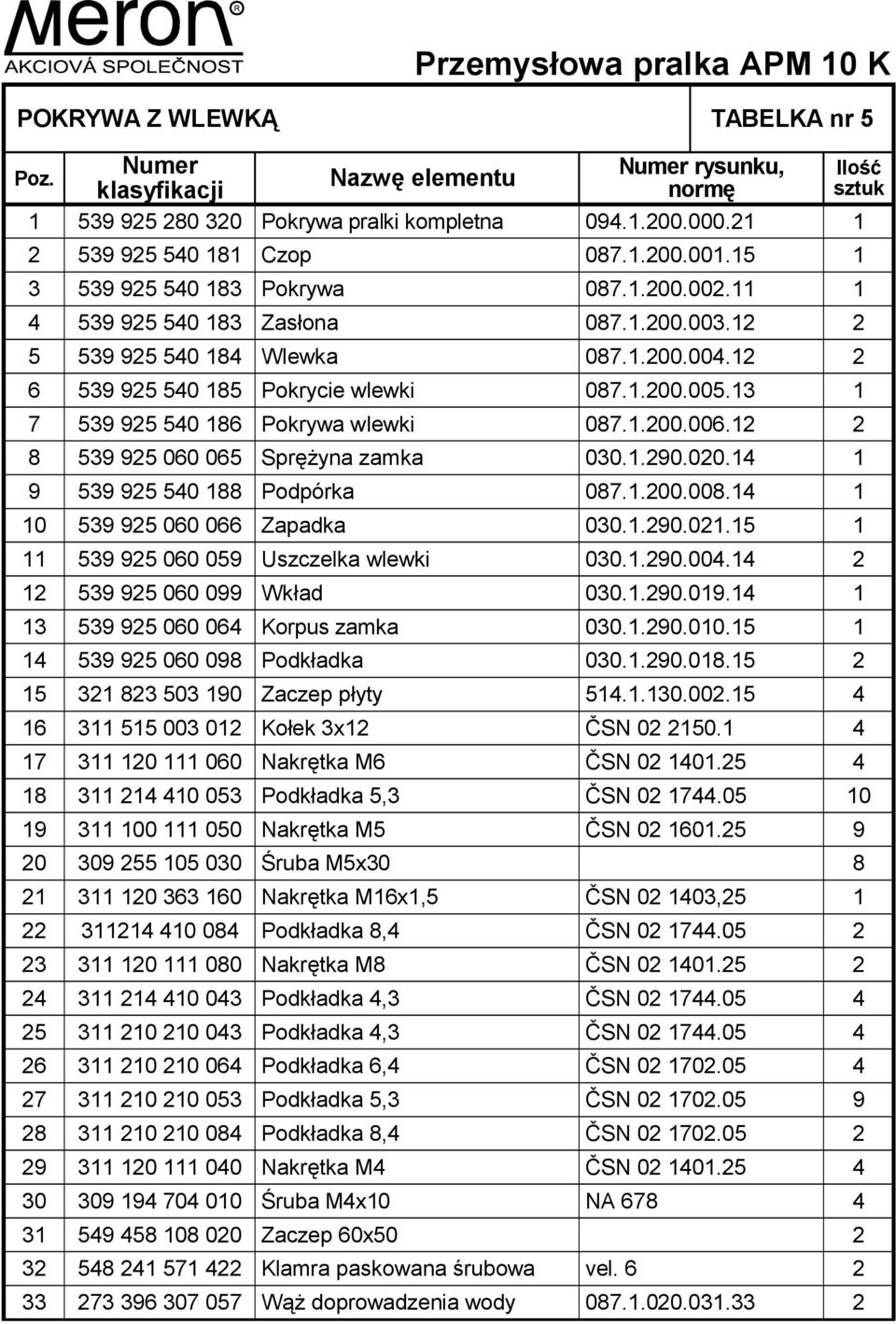

11 POKRYWA Z WLEWKĄ TABELKA nr 5 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Pokrywa pralki kompletna Poz. Przemysłowa pralka APM 10 K Czop Pokrywa Zasłona Wlewka Pokrycie wlewki Pokrywa wlewki Sprężyna zamka Podpórka Zapadka Uszczelka wlewki Wkład Korpus zamka Podkładka Zaczep płyty Kołek 3x12 ČSN Nakrętka M6 ČSN Podkładka 5,3 ČSN Nakrętka M5 ČSN Śruba M5x Nakrętka M16x1,5 ČSN , Podkładka 8,4 ČSN Nakrętka M8 ČSN Podkładka 4,3 ČSN Podkładka 4,3 ČSN Podkładka 6,4 ČSN Podkładka 5,3 ČSN Podkładka 8,4 ČSN Nakrętka M4 ČSN Śruba M4x10 NA Zaczep 60x Klamra paskowana śrubowa vel Wąż doprowadzenia wody Ilość sztuk

12

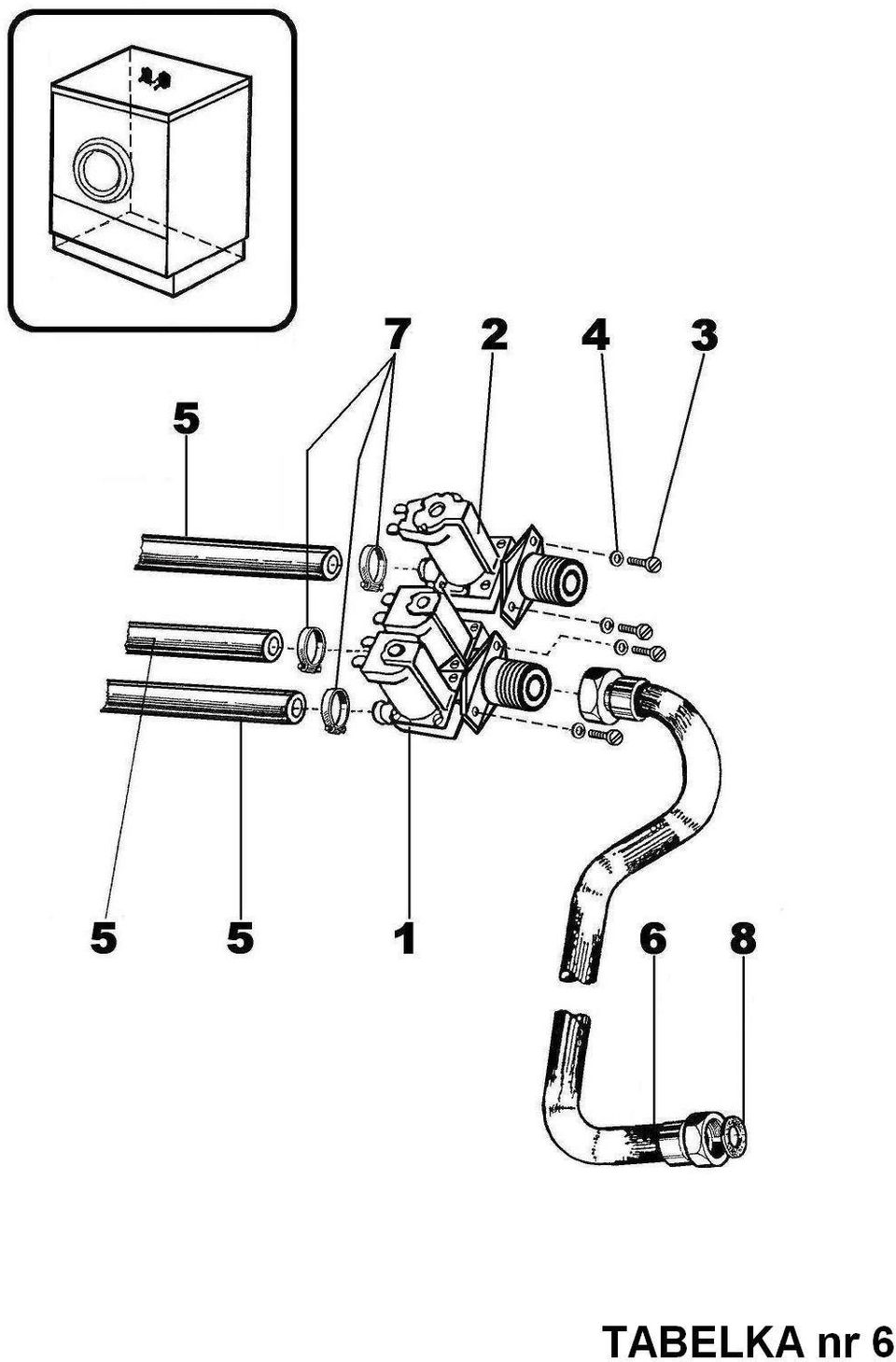

13 ZAWÓRY DOPROWADZAJĄCE WODY TABELKA nr 6 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Zawór elektromagnetyczny Dvudrożny 1 Poz. Przemysłowa pralka APM 10 K Zawór elektromagnetyczny Jednodrożny Śruba M4x8 ČSN Podkładka 4,3 ČSN Wąż zawóru Ø8/Ø13 - L= Wąż doprowadzenia wody Klamra paskowana śrubowa Rozmiar Uszczelka węża doprowadzaj Ilość sztuk

14

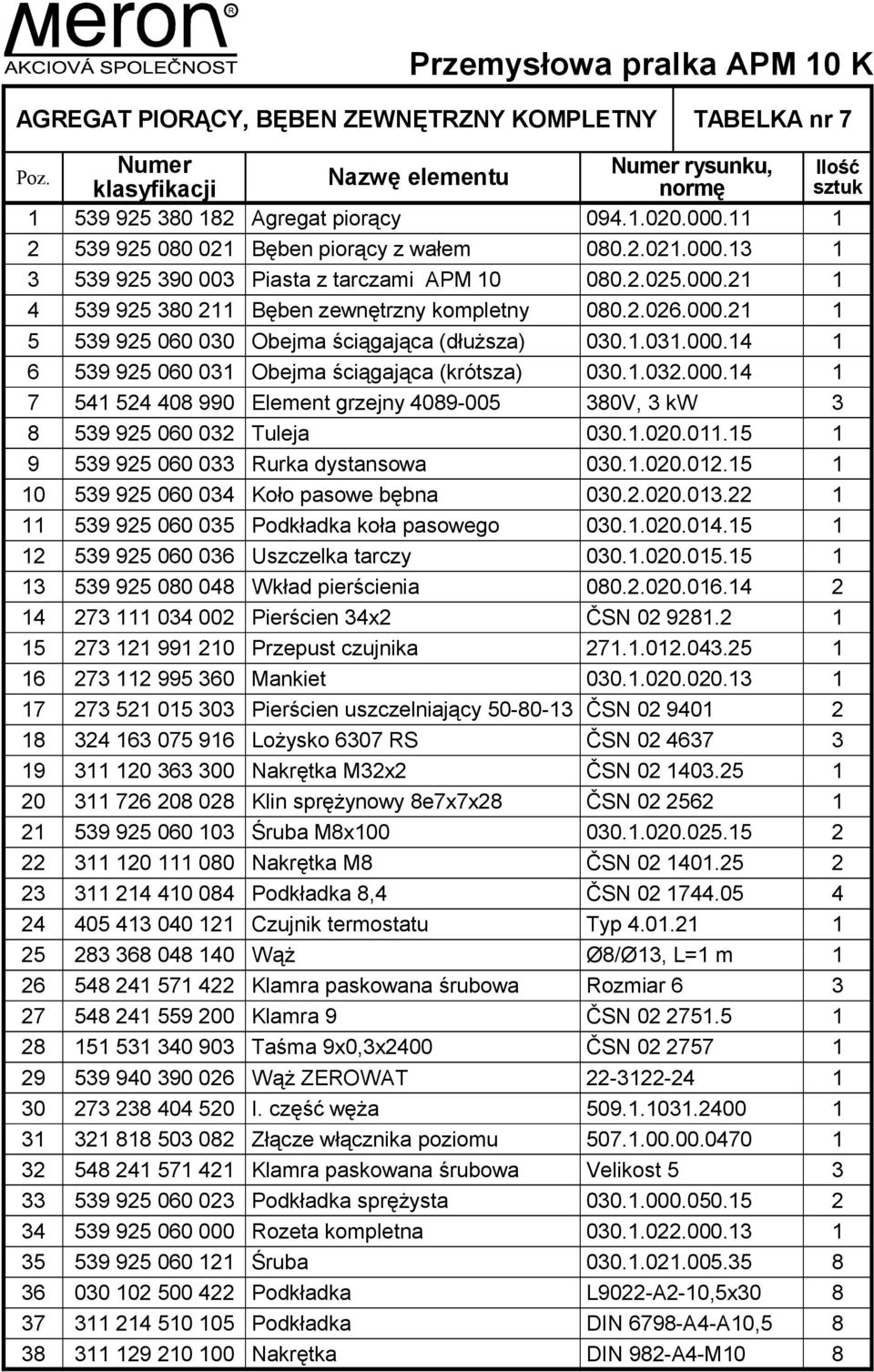

15 Przemysłowa pralka APM 10 K AGREGAT PIORĄCY, BĘBEN ZEWNĘTRZNY KOMPLETNY TABELKA nr 7 Poz. Numer Numer rysunku, Ilość Nazwę elementu klasyfikacji normę sztuk Agregat piorący Bęben piorący z wałem Piasta z tarczami APM Bęben zewnętrzny kompletny Obejma ściągająca (dłuższa) Obejma ściągająca (krótsza) Element grzejny V, 3 kw Tuleja Rurka dystansowa Koło pasowe bębna Podkładka koła pasowego Uszczelka tarczy Wkład pierścienia Pierścien 34x2 ČSN Przepust czujnika Mankiet Pierścien uszczelniający ČSN Lożysko 6307 RS ČSN Nakrętka M32x2 ČSN Klin sprężynowy 8e7x7x28 ČSN Śruba M8x Nakrętka M8 ČSN Podkładka 8,4 ČSN Czujnik termostatu Typ Wąż Ø8/Ø13, L=1 m Klamra paskowana śrubowa Rozmiar Klamra 9 ČSN Taśma 9x0,3x2400 ČSN Wąż ZEROWAT I. część węża Złącze włącznika poziomu Klamra paskowana śrubowa Velikost Podkładka sprężysta Rozeta kompletna Śruba Podkładka L9022-A2-10,5x Podkładka DIN 6798-A4-A10, Nakrętka DIN 982-A4-M10 8

16

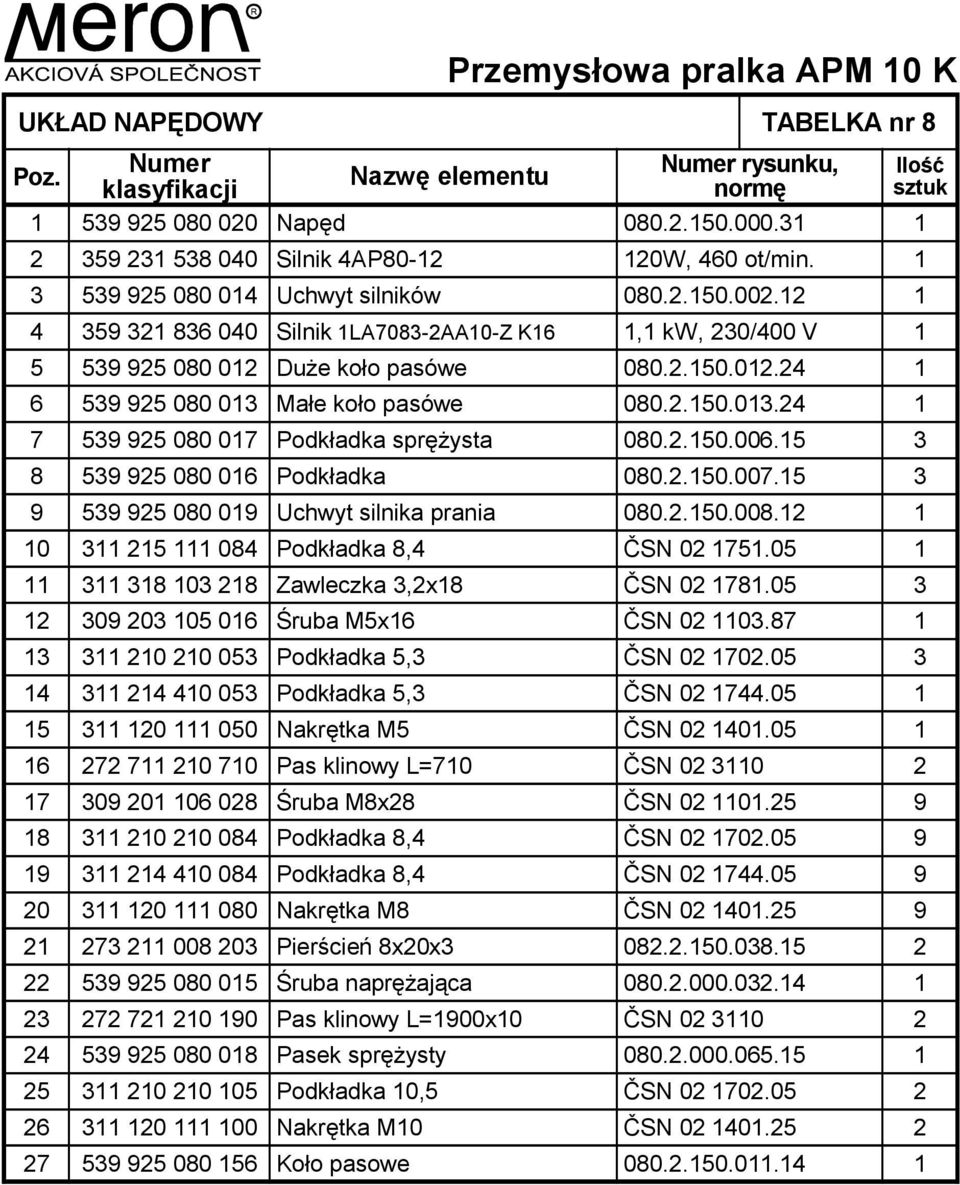

17 Przemysłowa pralka APM 10 K UKŁAD NAPĘDOWY TABELKA nr 8 Numer Numer rysunku, Poz. Nazwę elementu klasyfikacji normę Napęd Silnik 4AP W, 460 ot/min Uchwyt silników Silnik 1LA7083-2AA10-Z K16 1,1 kw, 230/400 V Duże koło pasówe Małe koło pasówe Podkładka sprężysta Podkładka Uchwyt silnika prania Podkładka 8,4 ČSN Zawleczka 3,2x18 ČSN Śruba M5x16 ČSN Podkładka 5,3 ČSN Podkładka 5,3 ČSN Nakrętka M5 ČSN Pas klinowy L=710 ČSN Śruba M8x28 ČSN Podkładka 8,4 ČSN Podkładka 8,4 ČSN Nakrętka M8 ČSN Pierścień 8x20x Śruba naprężająca Pas klinowy L=1900x10 ČSN Pasek sprężysty Podkładka 10,5 ČSN Nakrętka M10 ČSN Koło pasowe Ilość sztuk

18

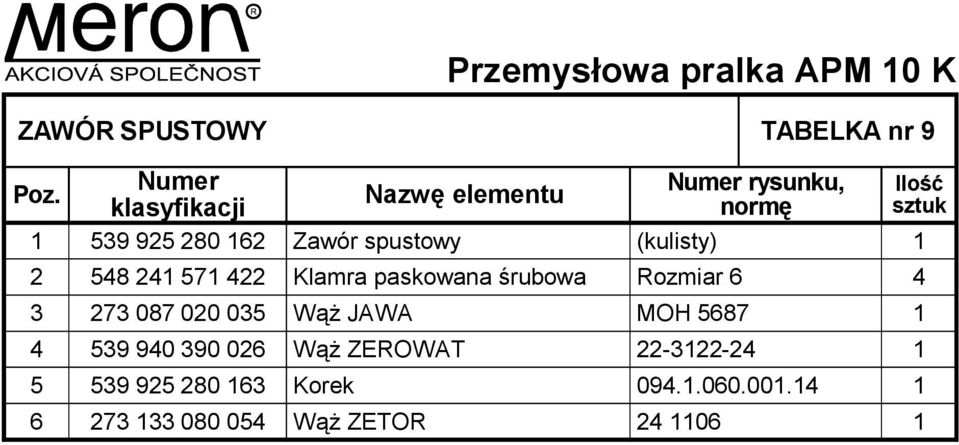

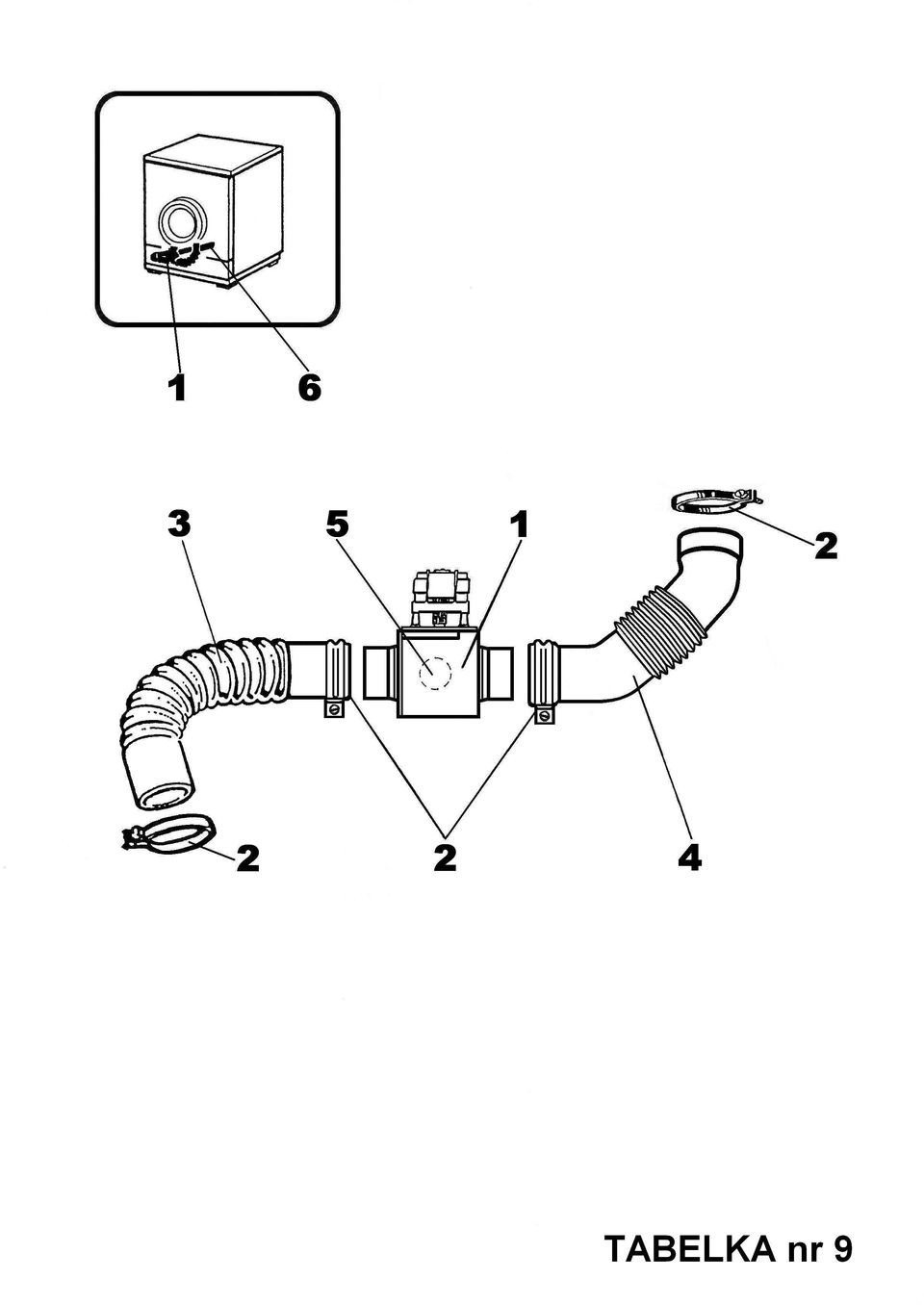

19 Przemysłowa pralka APM 10 K ZAWÓR SPUSTOWY TABELKA nr 9 Numer Numer rysunku, Poz. Nazwę elementu klasyfikacji normę Zawór spustowy (kulisty) Klamra paskowana śrubowa Rozmiar Wąż JAWA MOH Wąż ZEROWAT Korek Wąż ZETOR Ilość sztuk

20

21 KONSTRUKCIJA NOŚNA KOMPLETNA TABELKA nr 10 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Konstrukcija nośna Poz. Przemysłowa pralka APM 10 K Śruba M6x12 ČSN Podkładka 6,4 ČSN Nakrętka M6 ČSN Śruba M12x50 ČSN Nakrętka M12 ČSN Podkładka 13 ČSN Pokrywa dolna Ilość sztuk

22

23 POKRYWA TYLNA TABELKA nr 11 Numer Numer rysunku, Nazwę elementu klasyfikacji normę Tabliczka znamionowa 1 Poz. Przemysłowa pralka APM 10 K Wyłącznik glówny VS A Tuleja bezpiecznika "REMOS" Bezpiecznik 5x20 2,5A/250V Bezpiecznik 5x20 1,6A/250V Kratka wentylacyjna Pokrywa tylna Wąż ZETOR Tuleja GP Zawór elektromagnetyczny Jednodrożny Zawór elektromagnetyczny Dvudrożny 1 Ilość sztuk

24

25 Przemysłowa pralka APM 10 K DOKUMENTACJA TECHNICZNA TABELKA nr 12 Numer Numer rysunku, Poz. Nazwę elementu klasyfikacji normę Schemat połączeń elektrycznych List A - silowy Schemat połączeń elektrycznych List B - obwodowy Instrukcja obsługi APM 10 K Instrukcja obsługi programatora Programátor K Katalog części zamiennych APM 10 K 1 Ilość sztuk KONIEC DOKUMENTU!
