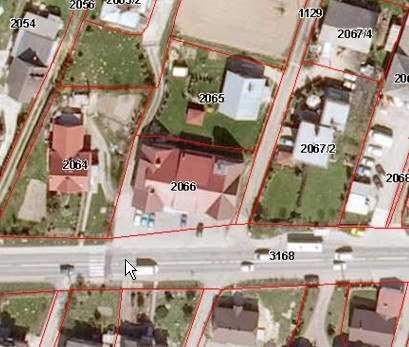

1 _ STATIKON budownictwo Biuro projektów konstrukcyjno - budowlanych ul. Piłsudskiego 32, My lenice tel , , robert.mizera@statikon.pl, PROJEKT REMONTU DACHU W BUDYNKU OCHOTNICZEJ STRA Y PO ARNEJ W RUDNIKU K. SUŁKOWIC WRAZ Z EKSPERTYZ O STANIE TECHNICZNYM LOKALIZACJA: Rudnik k. Sułkowic, dz. nr 2066 INWESTOR: GMINA SUŁKOWICE, RYNEK 1, SUŁKOWICE PROJEKTOWAŁ: mgr in. ROBERT MIZERA DATA:

2 _ 1. CHARAKTERYSTYKA OGÓLNA OBIEKTU 1.1. DANE WST PNE - PRZEDMIOT I CEL OPRACOWANIA Przedmiotem niniejszego opracowania jest ocena stanu technicznego dachu budynku Ochotniczej Stra y Po arnej w Rudniku k. Sułkowic Ocena stanu technicznego obiektu została przeprowadzona w celu okre lenia zakresu planowanego remontu dachu PODSTAWA OPRACOWANIA zlecenie Inwestora dokumentacja fotograficzna informacje udzielone przez Zarz dc budynku, wizja, ogl dziny lokalne, odkrywki elementów wi by, ocena stanu technicznego i stanu wyko czeniowego budynku, wykonane we własnym zakresie przez autora opracowania, wytyczne w sprawie zasad opracowania przegl dów technicznych, orzecze, ocen stanu technicznego budynków opracowane przez CUTOB PZiTB z 1988r. Ustawa z dnia 7 lipca 1994 r - Prawo budowlane (tekst jednolity - Dz.U. Nr 207. poz z 2003 r ) Rozporz dzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiada budynki i ich usytuowanie (Dz.U.Nr 75 poz.690 z 2002 r ) Polskie Normy Budowlane 1.3. ZAKRES OPRACOWANIA Ekspertyza techniczna dotyczy oceny stanu poszczególnych elementów konstrukcyjnych dachu wraz z pokryciem, ze wskazaniem elementów wymagaj cych ewentualnych wzmocnie lub rozbiórki / wymiany oraz wskazanie zalece co do mo liwo ci przywrócenia stanu technicznego budynku umo liwiaj cego jego u ytkowanie zgodnie z planowanym przeznaczeniem, ze szczególnym uwzgl dnieniem bezpiecze stwa konstrukcji CHARAKTERYSTYKA ISTNIEJ CEGO BUDYNKU Budynek OSP w Rudniku w rzucie w kształcie prostok ta o wymiarach maksymalnych ok. 28m x 17m, szacuje si i powstał w latach 60 / 70 ubiegłego wieku. Wykonany w technologi tradycyjnej murowanej ze stropami elbetowymi oraz drewnianymi belkowymi. Obecnie w budynku znajduj si pomieszczenia u ytkowe przeznaczone dla celów Ochotniczej Stra y Po arnej jak i komercyjnej: punkt apteczny, sklepy, usługi pocztowe. 2

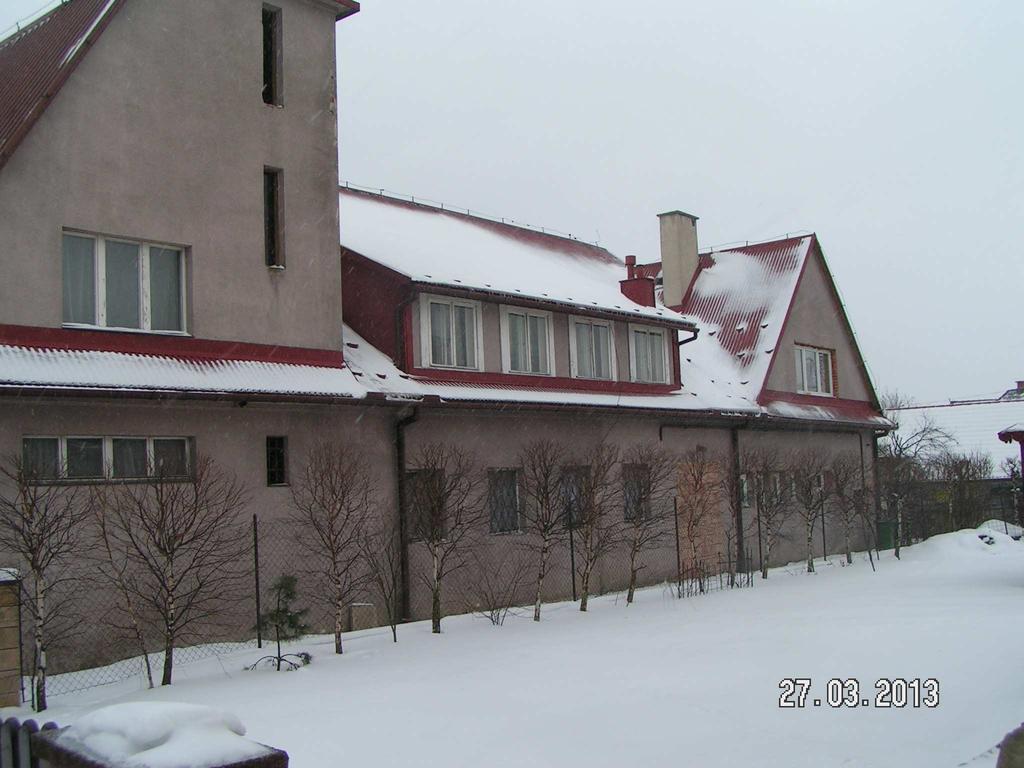

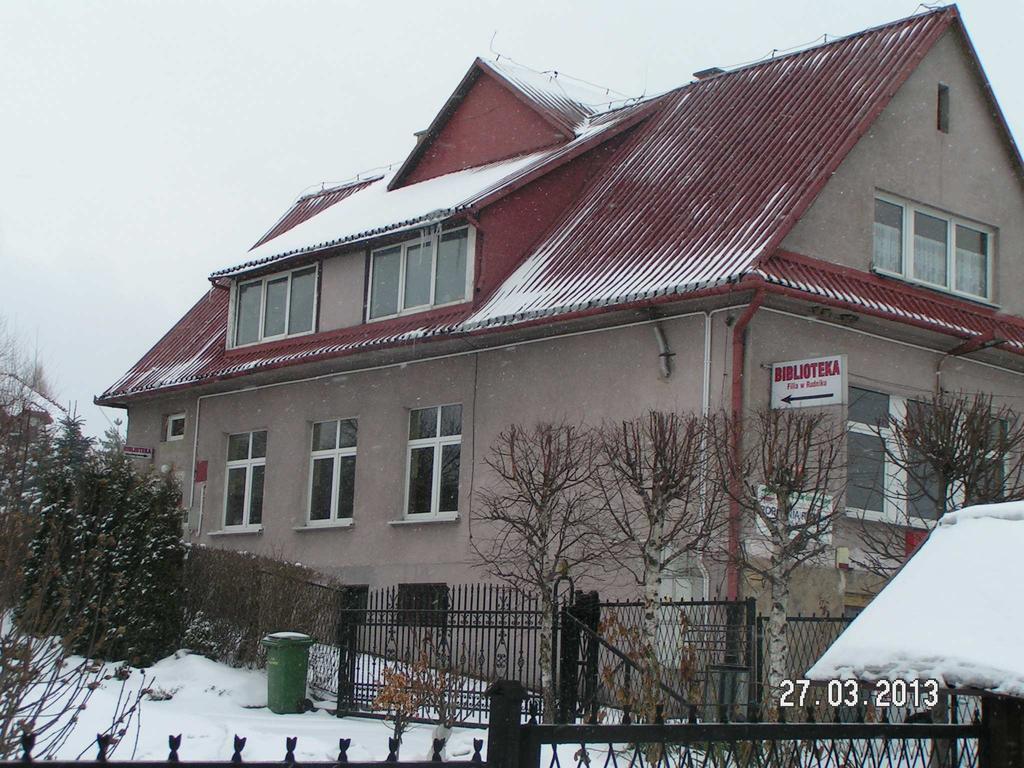

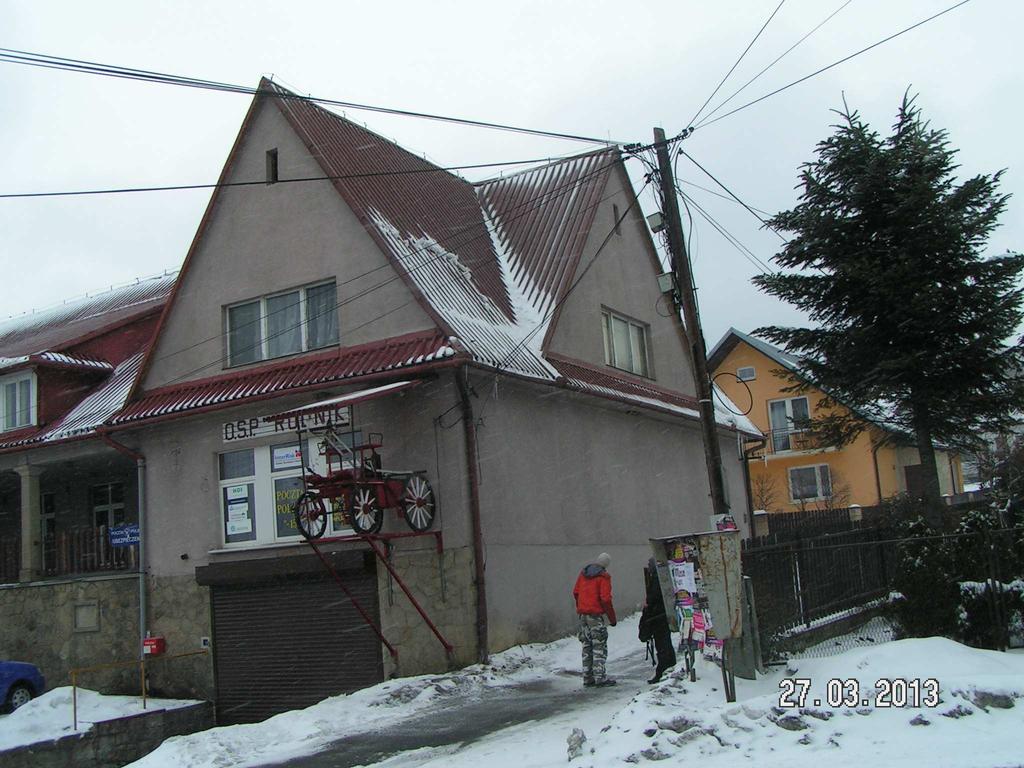

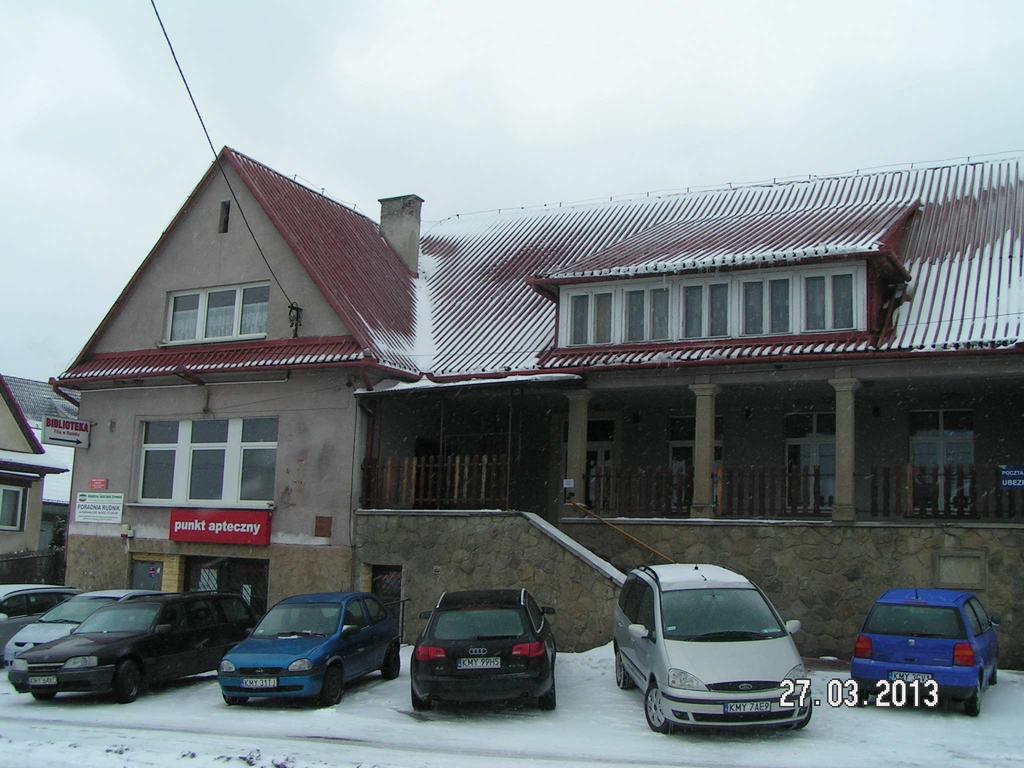

3 _ Fot. 1, 2, 3, 4. Widok ogólny na budynek kolejno od strony północnej, południowej, zachodnie i wschodniej. 3

4 _ 4

5 _ 2. OPIS STANU TECHNICZNEGO DACHU - OCENA 2.1. Pokrycie dachu Pokrycie dachu blach trapezow, wykazuje liczne nieszczelno ci oraz ogniska korozji. W trakcie wykonywania ogl dzin konstrukcji dachu w porze zimowej, na strychu w licznych miejscach stwierdzono gromadzenie si niegu. Pokrycie dachu kwalifikuje si w cało ci do wymiany 2.2. Rynny i rury spustowe Wykonane jako stalowe malowane w kolorze czerwonym. Rynny w wielu miejscach odkształcone i zdeformowane, rury spustowe dro ne. Docelowo zaleca si ich wymian a przed monta em nowego orynnowania i rur spustowych sprawdzenie dro no ci systemu odprowadzaj cego wody opadowe Łaty. Pokrycie z blachy trapezowej przykr cone jest do łat o wymiarach 3cm x 5cm w rozstawie 30m. W trakcie wizji lokalnej stwierdzono, i przy wymianie pokrycia nale y dokona ich całkowitej wymiany na powierzchni łat zaobserwowano wysolenia, oraz do znaczne zagrzybienie spowodowane nieszczelno ciami pokrycia dachowego. Zało ono wymian łacenia, zastosowa nale y łaty o przekroju 5cm x 5cm układane w rozstawie ok. 30cm. przybijane do kontrłat o przekroju 3.5cm x 5cm pod którymi nale y zastosowa foli paroprzepuszczaln Analiza statyczno wytrzymało ciowa projektowanej łaty o przekroju 5cm x 5cm: Wymiary przekroju: przekrój prostok tny Szeroko b = 5,0 cm Wysoko h = 5,0 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymało ci C24 f m,k = 24 MPa, f t,0,k = 14 MPa, f c,0,k = 21 MPa, f v,k = 2,5 MPa, E 0,mean = 11 GPa, ρ k = 350 kg/m 3 Klasa u ytkowania konstrukcji: klasa 2 Geometria: K t nachylenia połaci dachowej α = 38,0 o Rozstaw łat a 1 = 0,33 m Rozstaw podpar a = 1,00 m Schemat: belka dwuprz słowa Obci enia: - obci enie stałe (wg PN-82/B-02001: ): g k = 0,060 kn/m 2 połaci dachowej; γ f = 1,10 - obci enie niegiem (wg PN-80/B-02010/Az1/Z1-1: poła bardziej obci ona, strefa 3, A=325 m n.p.m., nachylenie połaci 38,0 st.): S k = 1,188 kn/m 2 rzutu połaci dachowej, γ f = 1,50 - obci enie parciem wiatru (wg PN-B-02011:1977/Az1/Z1-3: poła nawietrzna, wariant II, strefa III, H=325 m n.p.m., teren A, z=h=15,0 m, budowla zamkni ta, wymiary budynku H=15,0 m, B=15,0 m, L=30,0 m, nachylenie połaci 38,0 st., beta=1,80): p k = 0,219 kn/m 2 połaci dachowej, γ f = 1,50 5

6 _ - obci enie ssaniem wiatru (wg PN-B-02011:1977/Az1/Z1-3: poła zawietrzna, strefa III, H=325 m n.p.m., teren A, z=h=15,0 m, budowla zamkni ta, wymiary budynku H=15,0 m, B=15,0 m, L=30,0 m, nachylenie połaci 38,0 st., beta=1,80): p k = -0,237 kn/m 2 połaci dachowej, γ f = 1,50 - obci enie skupione F k = 1,00 kn; γ f = 1,20 WYNIKI: A = 25,0 cm 2 Wy = 20,8 cm 3 Wz = 20,8 cm 3 Jy = 52,1 cm 4 Jz = 52,1 cm 4 m = 0,88 kg/m 5 z z 5 y y 38,0 Zginanie decyduje kombinacja: E (obc.stałe max.+obc.monta owe) Momenty obliczeniowe: M y = 0,20 knm; M z = 0,15 knm Warunek no no ci: k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,843 < 1 σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,880 < 1 Warunek stateczno ci: współczynniki zwichrzenia k crit,y = 1,000; k crit,z = 1,000 σ m,y,d = 9,45 MPa < k crit f m,y,d = 16,62 MPa (56,9%) σ m,z,d = 7,39 MPa < k crit f m,z,d = 16,62 MPa (44,5%) Ugi cie: decyduje kombinacja: E (obc.stałe+obc.monta owe) u fin = 2,78 mm < u net,fin = a / 200 = 5,00 mm (55,6%) 2.4. Krokwie dachowe. Konstrukcja wi by dachowej nieimpregnowane, krokwie dachowe o przekroju 10x14 oraz 10x11, uło one na płatwiach wspartych wi zarami wieszarowymi w cz ci gdzie znajduje si sala spotka. Poni ej poddano analizie statyczno wytrzymało ciowej krokiew o maksymalnym wyt eniu w celu stwierdzenia czy przekroje elementu spełniaj warunki no no ci i u ytkowalno ci Analiza statyczno wytrzymało ciowa przekroju krokwi dachowej: Wymiary przekroju: przekrój prostok tny Szeroko b = 10,0 cm Wysoko h = 14,0 cm Zacios na podporach t k = 3,0 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymało ci C24 f m,k = 24 MPa, f t,0,k = 14 MPa, f c,0,k = 21 MPa, f v,k = 2,5 MPa, E 0,mean = 11 GPa, ρ k = 350 kg/m 3 Klasa u ytkowania konstrukcji: klasa 2 Geometria: K t nachylenia połaci dachowej α = 38,0 o 6

7 _ Rozstaw krokwi a = 1,00 m Długo rzutu poziomego wspornika l w,x = 1,30 m Długo rzutu poziomego odcinka rodkowego l d,x = 2,50 m Długo rzutu poziomego odcinka górnego l g,x = 2,40 m Obci enia dachu: - obci enie stałe (wg PN-82/B-02001: ): g k = 0,060 kn/m 2 połaci dachowej, γ f = 1,10 - uwzgl dniono ci ar własny krokwi - obci enie niegiem (wg PN-80/B-02010/Az1/Z1-1: poła bardziej obci ona, strefa 3, A=325 m n.p.m., nachylenie połaci 38,0 st.): S k = 1,188 kn/m 2 rzutu połaci dachowej, γ f = 1,50 - obci enie parciem wiatru (wg PN-B-02011:1977/Az1/Z1-3: poła nawietrzna, wariant II, strefa III, H=325 m n.p.m., teren A, z=h=15,0 m, budowla zamkni ta, wymiary budynku H=15,0 m, B=15,0 m, L=30,0 m, nachylenie połaci 38,0 st., beta=1,80): p k = 0,219 kn/m 2 połaci dachowej, γ f = 1,50 - obci enie ssaniem wiatru (wg PN-B-02011:1977/Az1/Z1-3: poła zawietrzna, strefa III, H=325 m n.p.m., teren A, z=h=15,0 m, budowla zamkni ta, wymiary budynku H=15,0 m, B=15,0 m, L=30,0 m, nachylenie połaci 38,0 st., beta=1,80): p k = -0,237 kn/m 2 połaci dachowej, γ f = 1,50 - obci enie ociepleniem g kk = 0,000 kn/m 2 połaci dachowej WYNIKI: M [knm] R [kn] -2,08-1,32 3,05 0,25-0,27 1,65 3,17 0,69-0,74 0,38 38,0 5,75-0,60 0,65-0,71 2,20-0,23 1,17 6,03-0,63 1,30 2,50 2,40 Zginanie decyduje kombinacja A (obc.stałe max.+ nieg+wiatr) Moment obliczeniowy: M podp = -2,08 knm Warunek no no ci - podpora: σ m,y,d = 10,30 MPa, f m,y,d = 14,77 MPa σ m,y,d /f m,y,d = 0,697 < 1 Ugi cie (wspornik): u fin = 8,25 mm < u net,fin = 2,0 l / 200 = 16,50 mm (50,0%) Ugi cie (odcinek górny): u fin = 2,67 mm < u net,fin = l / 200 = 15,23 mm (17,5%) Wnioski: - przekroje elementów krokwi dachowych spełniaj stany graniczne no no ci i u ytkowalno ci, jednak ze wzgl du na wyst puj ce zniszczenia spowodowane szkodnikami (spuszczel i miazgowiec) oraz butwienie i zagrzybienie oszacowano i 40% elementów krokwiowych nale y wymieni. Pozstałe elementy przed monta em 7

8 _ nowego pokrycia nale y dokładnie oczy ci i zaimpregnowa ognio i biochronnymi preparatami solnymi np. Impregnator F40P firmy Den Braven Płatwie, słupy, zastrzały, murłaty. Elementy nieimpregnowane, płatwie o przekroju 16x16, tramy 16x16, rozpory 15x15, zastrzały 16x16. W trakcie robót po rozbiórce pokrycia nale y wzmocni wszystkie poł czenia, gdzie wyst puj poluzowania lub odkształcenia (np. wygi cie i skr cenie cz ci murłat). W tym celu stosowa nale y elementy stalowe w postaci kotew gwintowanych, blach perforowanych, ł czników stalowych k towych itp. Przed wykonaniem nowego pokrycia dachu nale y dokona dokładnego oczyszczenia elementów, wzmocnienia poluzowanych poł cze ciesielskich i w złów, zabezpieczy antykorozyjnie elementy stalowych wieszaków stropu nad sal zebra mocowanych do płatwi oraz cał konstrukcj drewnian zaimpregnowa ognio- i biochronnymi preparatami solnymi np. Impregnator F40P firmy Den Braven Analiza statyczno wytrzymało ciowa przekroju płatwi dachowej: Wymiary przekroju: przekrój prostok tny Szeroko b = 16,0 cm Wysoko h = 16,0 cm Drewno: drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymało ci C24 f m,k = 24 MPa, f t,0,k = 14 MPa, f c,0,k = 21 MPa, f v,k = 2,5 MPa, E 0,mean = 11 GPa, ρ k = 350 kg/m 3 Klasa u ytkowania konstrukcji: klasa 2 Geometria: Płatew podparta obustronnie mieczami Rozstaw słupów l = 3,30 m Odległo podparcia płatwi mieczem a m = 0,70 m Obci enia płatwi: - obci enie stałe [0,060 (0,5 2,50+2,40)/cos 38,0 o ] G k = 0,278 kn/m; γ f = 1,10 - uwzgl dniono dodatkowo ci ar własny płatwi - obci enie niegiem [1,188 (0,5 2,50+2,40)] S k = 4,336 kn/m; γ f = 1,50 - obci enie wiatrem - wariant I (pionowe) [(0,219 (0,5 2,50+2,40)/cos 38,0 o ) cos 38,0 o ] W k,z = 0,800 kn/m; γ f = 1,50 - obci enie wiatrem - wariant I (poziome) [(0,219 (0,5 2,50+2,40)/cos 38,0 o ) sin 38,0 o ] W k,y = 0,625 kn/m; γ f = 1,50 - obci enie wiatrem - wariant II (pionowe) [(-0,237 (0,5 2,50+2,40)/cos 38,0 o ) cos 38,0 o ] W k,z = -0,865 kn/m; γ f = 1,50 - obci enie wiatrem - wariant II (poziome) [(-0,237 (0,5 2,50+2,40)/cos 38,0 o ) sin 38,0 o ] W k,y = -0,676 kn/m; γ f = 1,50 - dodatkowe obci enie płatwi: - obci enie stałe G k,z = 5,000 kn/m; γ f = 1,20 - obci enie zmienne G k,z = 2,500 kn/m; γ f = 1,40 - klasa trwania obci enia zmiennego: redniotrwałe 8

9 _ WYNIKI: Rz [kn] } dla jednego odcinka (prz sła) Ry [kn] 1,67 1,55 1,67 1,55 z x 29,22 5,96 29,22 5,96 0,70 0,70 3,30 Zginanie decyduje kombinacja A (obc.stałe max.+obc.zmienne+ nieg+wiatr-wariant I) Momenty obliczeniowe M y,max = 7,68 knm; M z,max = 1,28 knm Warunek no no ci: σ m,y,d = 11,25 MPa, f m,y,d = 14,77 MPa σ m,z,d = 1,87 MPa, f m,z,d = 14,77 MPa k m = 0,7 k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,660 < 1 σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,850 < 1 Ugi cie: decyduje kombinacja B (obc.stałe+ nieg) u fin,z = 4,84 mm; u fin,y = 0,00 mm u fin = (u 2 fin,z + u 2 fin,y ) 0,5 =4,84 mm < u net,fin = 9,50 mm (50,9%) Wnioski: - przekroje elementów płatwi dachowych spełniaj stany graniczne no no ci i u ytkowalno ci, jednak ze wzgl du na wyst puj ce uszkodzenia oszacowano i 40% elementów murłat, płatwi, zastrzałów b dzie wymagało wymiany. Przed wykonaniem nowego pokrycia dachu nale y dokona dokładnego oczyszczenia elementów, wzmocnienia poluzowanych poł cze ciesielskich i w złów, zabezpieczy antykorozyjnie elementy stalowych wieszaków stropu nad sal zebra mocowanych do płatwi oraz cał konstrukcj drewnian zaimpregnowa ognio- i biochronnymi preparatami solnymi np. Impregnator F40P firmy Den Braven Konstrukcja lukarn i drewnianych fragmentów cian szczytowych Elementy nieimpregnowane wykonane jako pełne deskowanie. Przy wykonywaniu nowego pokrycia dachu nale y wykona ich wymiany. 9

10 _ 3. Kryteria oceny i ocena poszczególnych elementów konstrukcyjnych budynku: Przyjmuje si, e orientacyjny czas trwania (do remontu kapitalnego) poszczególnych elementów konstrukcji wynosi: - dla fundamentów lat - dla cian murowanych lat - dla stropów masywnych lat - dla stropów drewnianych lat - dla schodów masywnych lat - dla blachy lat; Czas ten mo e ulec zmianie (wydłu eniu) przy prawidłowym u ytkowaniu i konserwacji. Kryteria oceny stanu technicznego i klasyfikacj techniczn elementów budynku okre lono dalej wg skali 5-stopniowej zgodnie z wytycznymi podanymi w informatorze dla rzeczoznawców - wydanie CUTOB- PZiTB Wrocław 1988 r A) Dobry - zu ycie 0-15%. Element budynku jest dobrze utrzymany, konserwowany, nie wykazuje zu ycia i uszkodze. Cechy i wła ciwo ci wbudowanych materiałów odpowiadaj wymogom norm. B) Zadowalaj cy - zu ycie 16-30%. Element budynku utrzymany jest nale ycie. Celowy jest remont bie cy polegaj cy na drobnych naprawach, uzupełnieniach i konserwacji. C) redni - zu ycie 31-50%. W elementach budynku wyst puj znaczne uszkodzenia i ubytki nie zagra aj ce bezpiecze stwu publicznemu. Celowy jest cz ciowy remont kapitalny. D) Lichy - zu ycie 51-70%. W elementach budynku wyst puj znaczne uszkodzenia, ubytki. Cechy i wła ciwo ci wbudowanych materiałów maj obni on klas. Wymagany kompleksowy remont kapitalny wzgl dnie wymiana. E) Zły %. W elementach budynku wyst puj du e uszkodzenia i ubytki, które zagra aj dalszemu u ytkowaniu. Zahamowanie zagro enia wymaga rozbiórki i wykonania nowego elementu. Nr Element Stan techniczny 1. Pokrycie dachu zły 2. Rynny i rury spustowe lichy 3. łaty zły 4. Krokwie dachowe redni (do wymiany 40% elementów) 5. Płatwie, słupy, zastrzały, murłaty redni (do wymiany 40% elementów) 6. Deskowanie lukarn i cian szczytowych zły 10

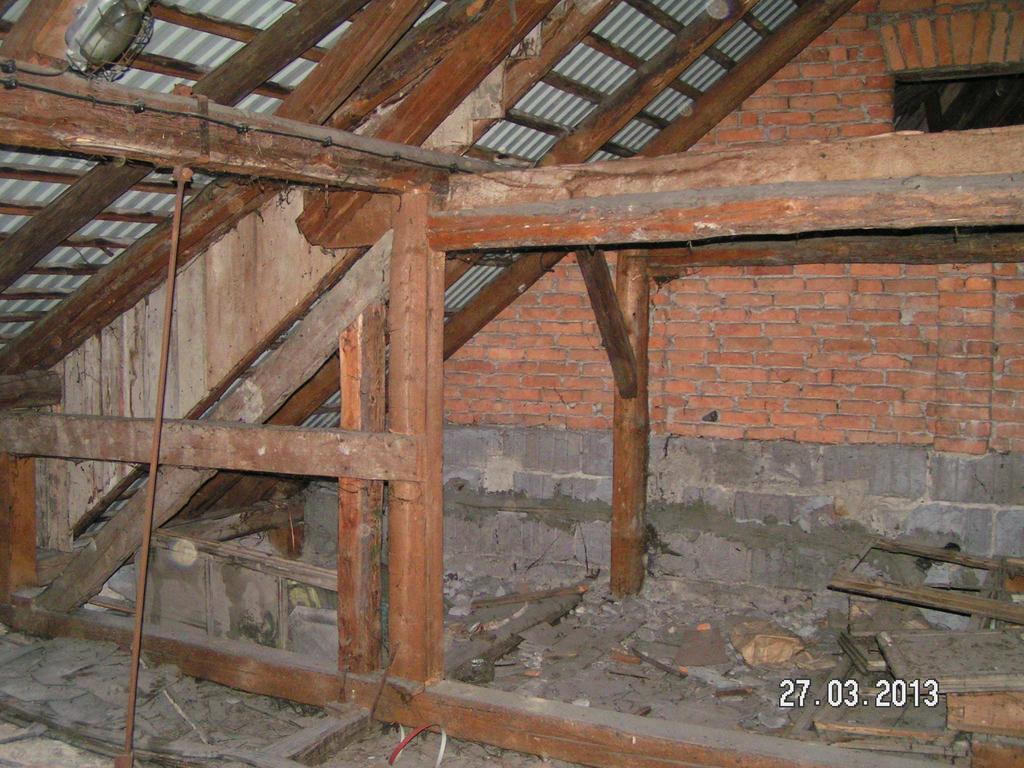

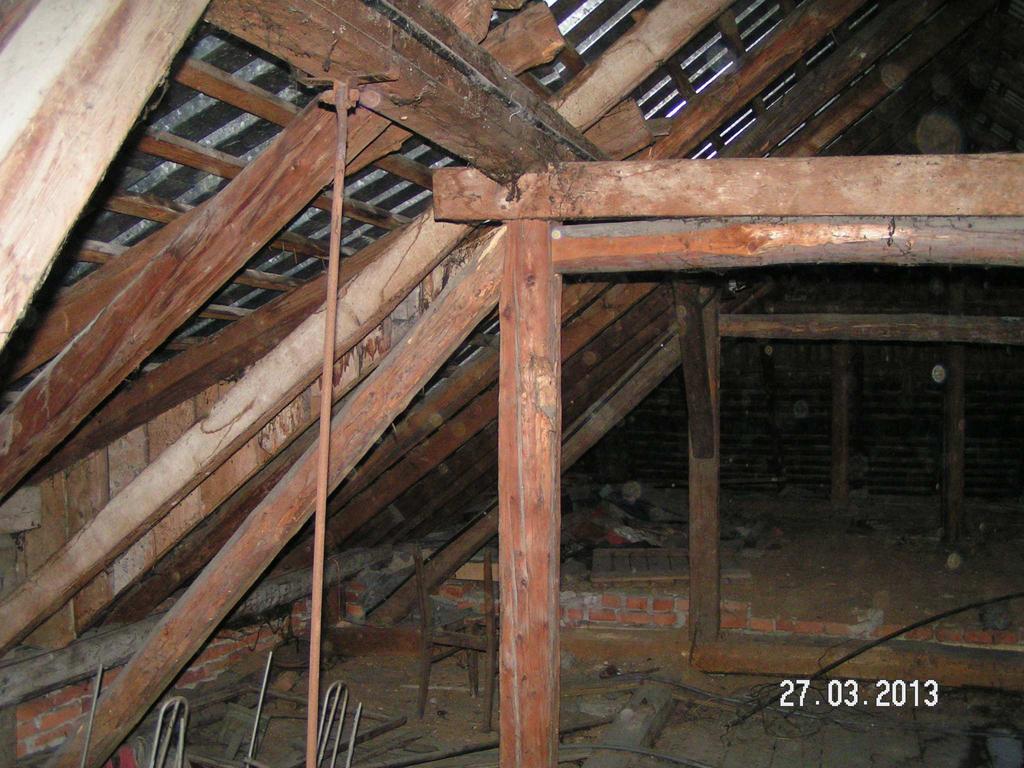

11 _ Dokumentacja fotograficzna Fot.5. Widok na wi zar wieszarowy nad sal zebra. Fot.6. Konstrukcja wi by dachowej c.d. 11

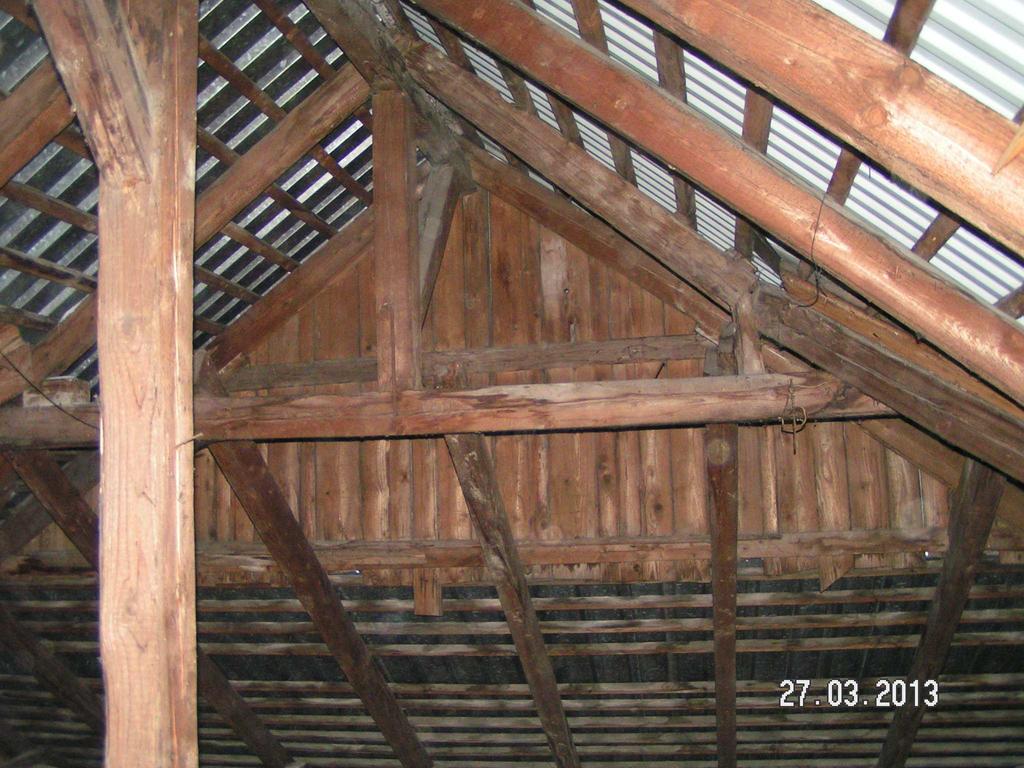

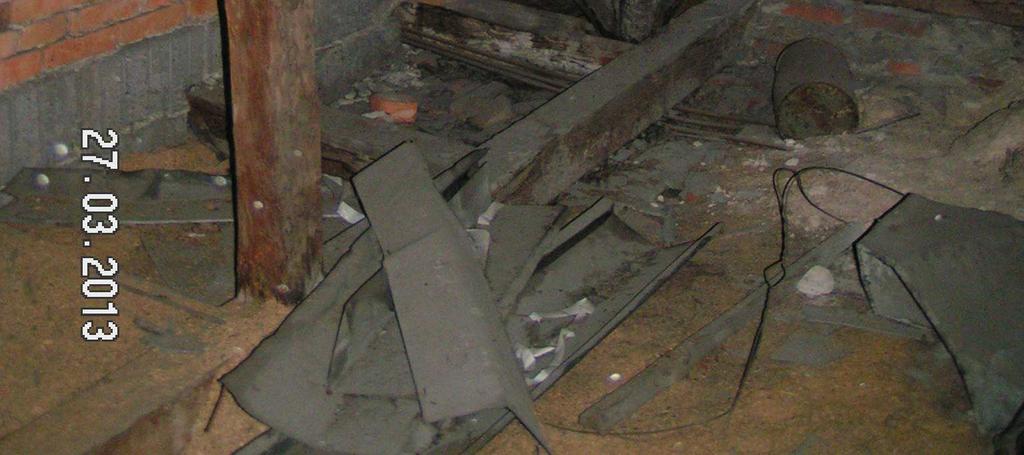

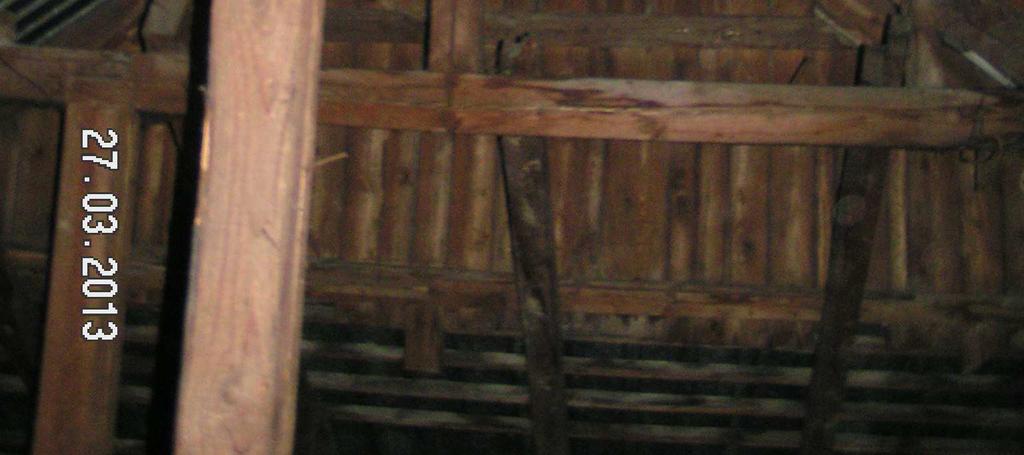

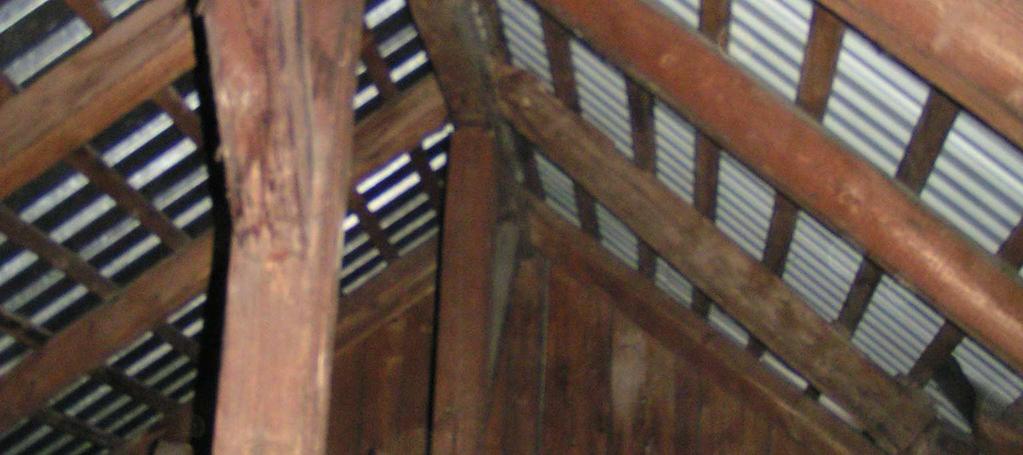

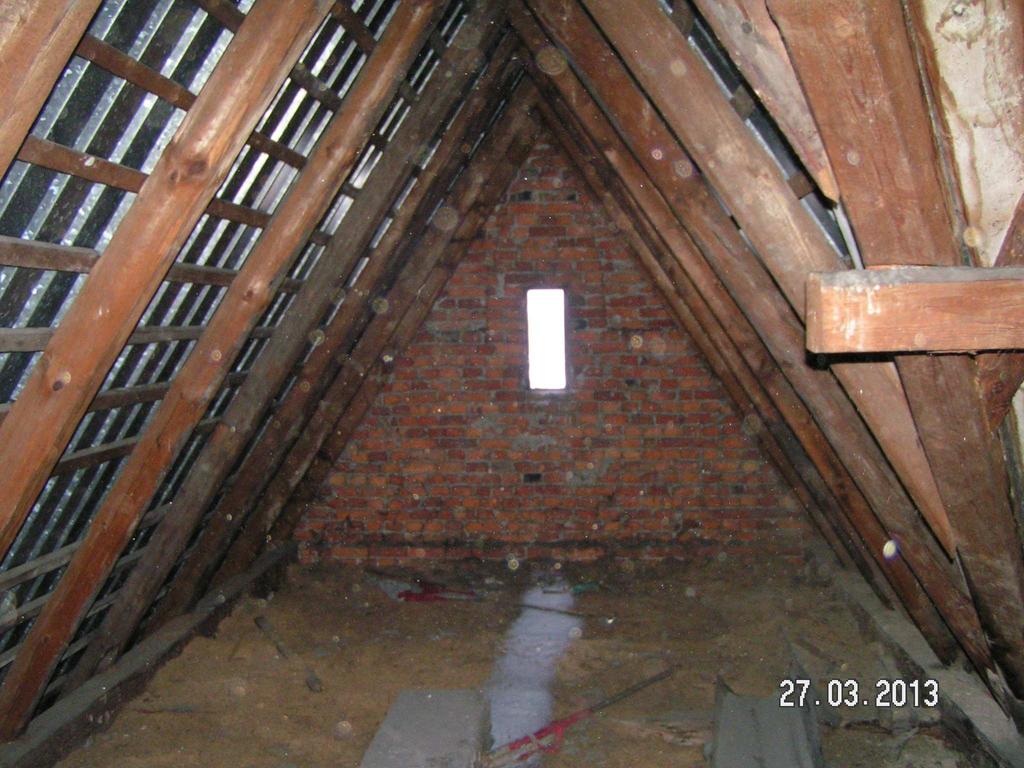

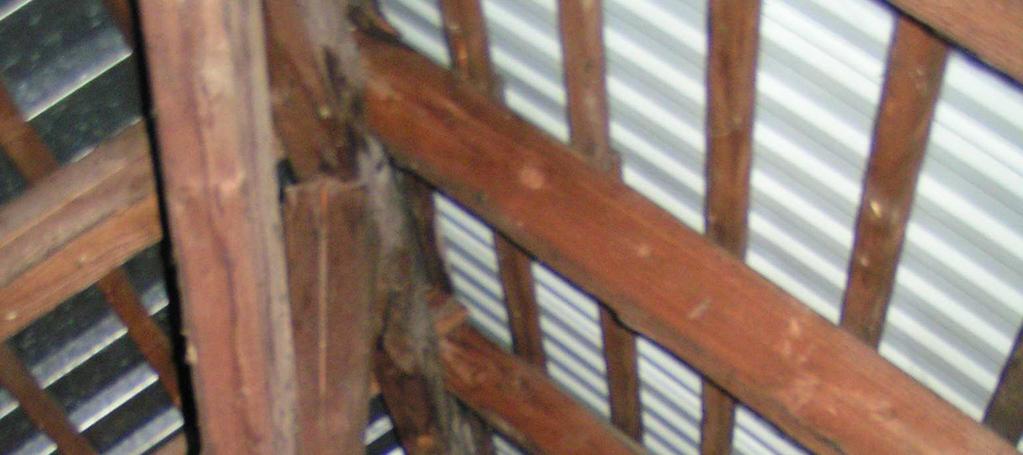

12 _ Fot.7. Konstrukcja wi by dachowej c.d. Fot.8. Konstrukcja wi by dachowej c.d. 12

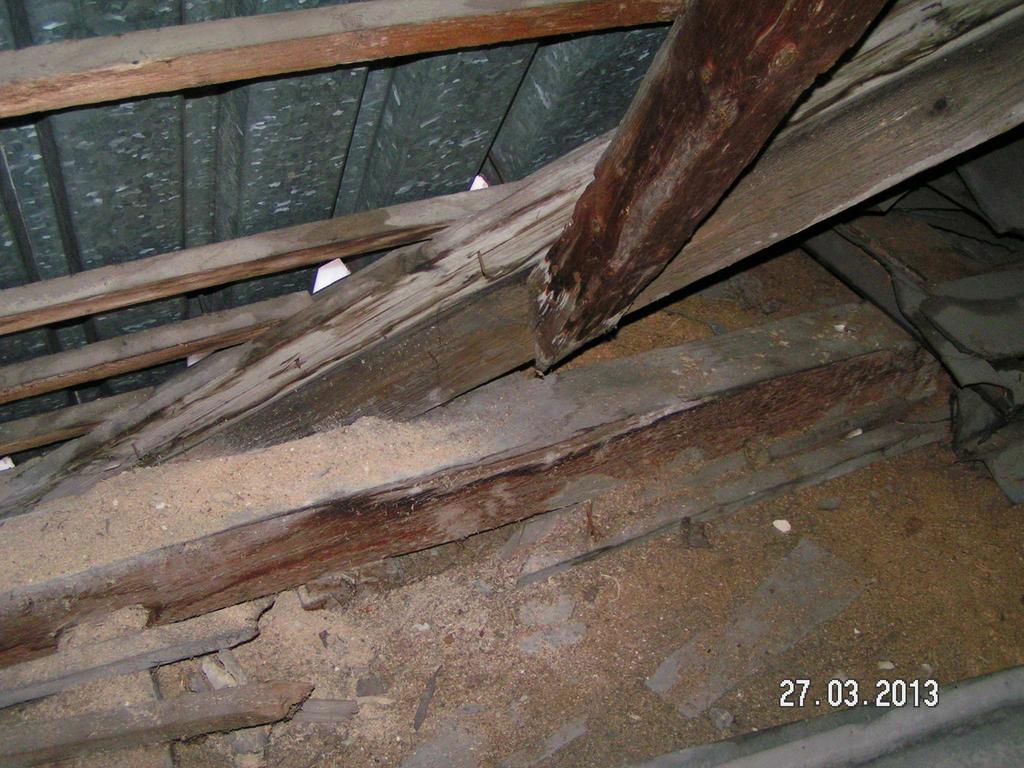

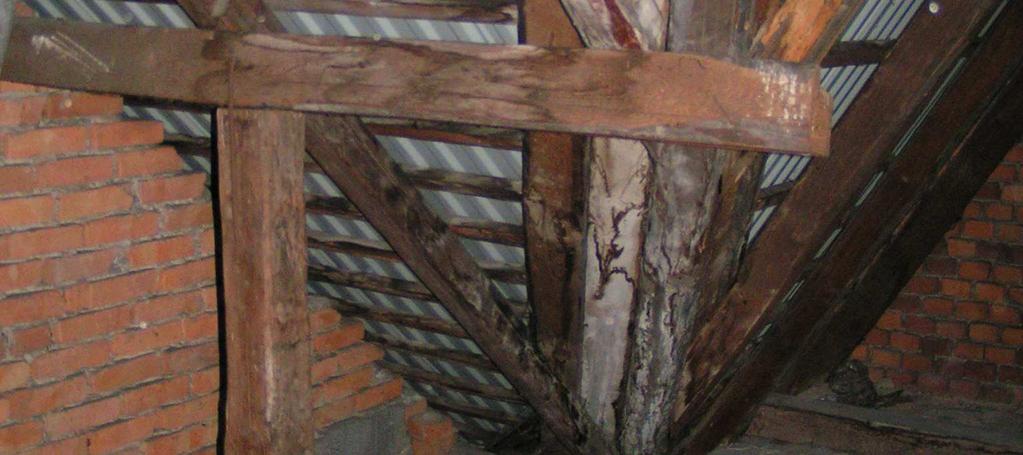

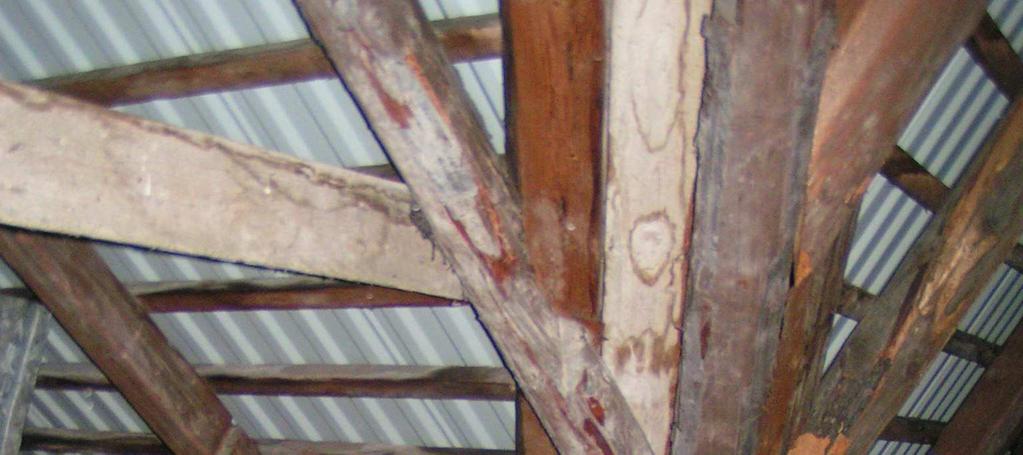

14 _ Fot.11. Konstrukcja wi by dachowej c.d. 14

16 _ WNIOSKI KO COWE: Zakres projektowanego remontu dachu budynku OSP w Rudniku: Cało ciowa wymiana pokrycia na now blach trapezow Nowe łacenie 5x5 + kontrłaty 3.5x5 Uło enie folii paroprzepuszczalnej Czyszczenie i impregnacja wszystkich elementów dost pnych po ci gni ciu pokrycia, krokwie, płatwie, oraz elementy belkowego stropu widoczne i odsłoni te od góry. Elementy skorodowane i zniszczone - krokwie, koszowe, deski kraw dziowe, koszowe oszacowano i 40% drewna konstrukcyjnego wymaga wymiany Poluzowane poł czenia ciesielskie, odkształcone murłaty lub płatwie wzmocni klamrami, spinkami, kotwami gwintowanymi, blachami perforowanymi, gwo dziami Wymiana rynien i rur spustowych Renowacja wszystkich kominów - skucie odspojonych tynków, uzupełnienie nowym tynkiem na strychu, ponad dachem czyszczenie, obło enie styropianem gr. 5cm i marmolitem, czapki nowe, okucie od góry czapek betonowych now blach wymiana nasad kominowych, ławy kominiarskie. Uzupełnienie tynków przy gzymsach itp (po uszkodzeniu w trakcie robót / wymiany elementów drewnianych itp.)- Wymiana desek kraw dziowych przy cianach szczytowych - malowanie podsufitki itp. Wymiana deskowa cian bocznych lukarn oraz poszycia z desek cianek szczytowych Nowe okucie blach wszystkich lukarn - cian bocznych Przekładka lub wymiana piorunochronu. Nowy wyłaz dachowy - w miejsce starego. Monta niegołapów 16

17 _ Pouczenie: Zgodnie z USTAW z dnia 7 lipca 1994 r. Prawo budowlane (wraz z pó niejszymi zmianami): 17
