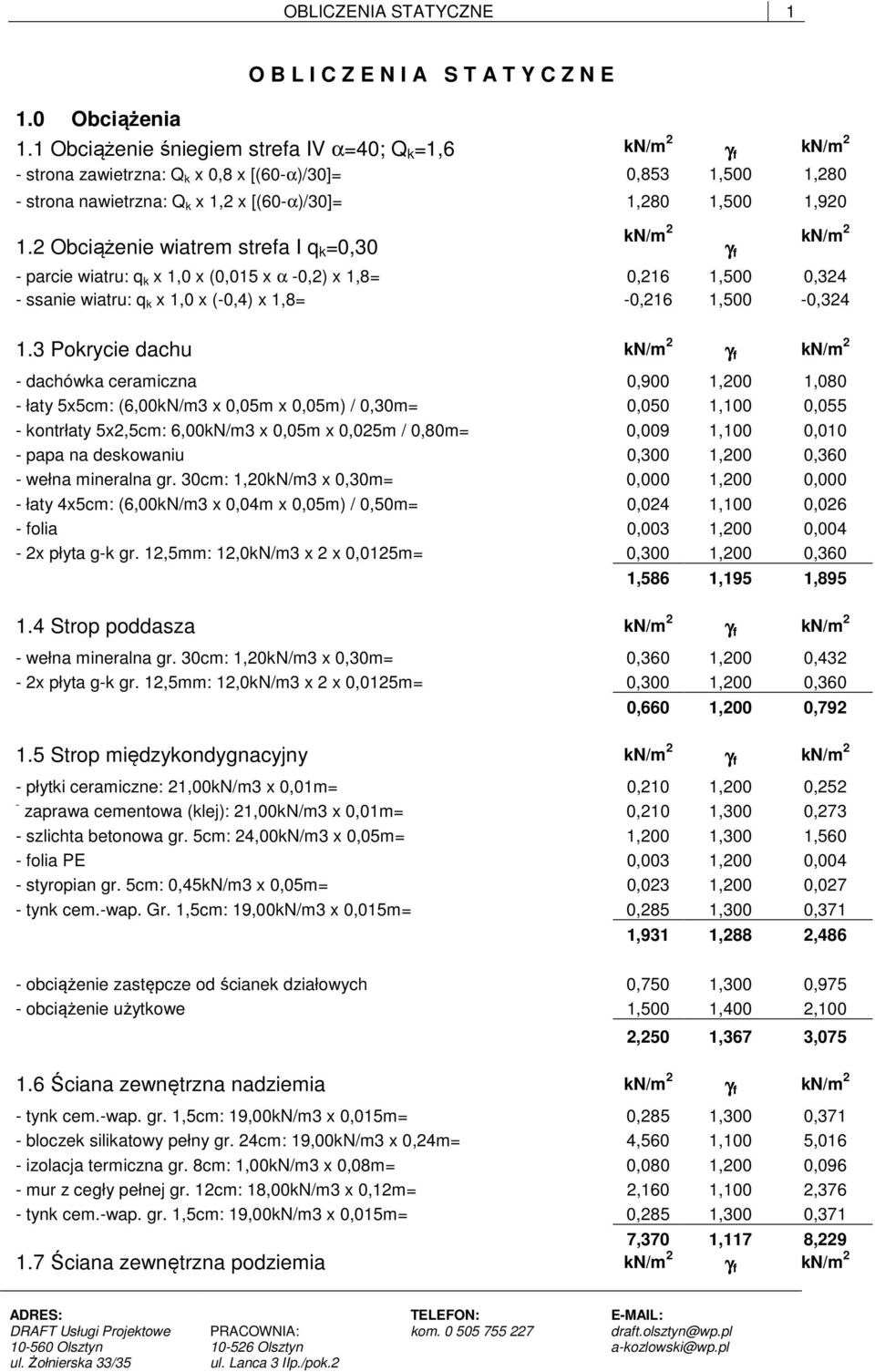

1 OBLICZENIA STATYCZNE 1 O B L I C Z E N I A S T A T Y C Z N E 1.0 Obciążenia 1.1 Obciążenie śniegiem strefa IV α=40; Q k =1,6 kn/m 2 γ f kn/m 2 - strona zawietrzna: Q k x 0,8 x [(60-α)/30]= 0,853 1,500 1,280 - strona nawietrzna: Q k x 1,2 x [(60-α)/30]= 1,280 1,500 1, Obciążenie wiatrem strefa I q k =0,30 kn/m 2 γ f kn/m 2 - parcie wiatru: q k x 1,0 x (0,015 x α -0,2) x 1,8= 0,216 1,500 0,324 - ssanie wiatru: q k x 1,0 x (-0,4) x 1,8= -0,216 1,500-0, Pokrycie dachu kn/m 2 γ f kn/m 2 - dachówka ceramiczna 0,900 1,200 1,080 - łaty 5x5cm: (6,00kN/m3 x 0,05m x 0,05m) / 0,30m= 0,050 1,100 0,055 - kontrłaty 5x2,5cm: 6,00kN/m3 x 0,05m x 0,025m / 0,80m= 0,009 1,100 0,010 - papa na deskowaniu 0,300 1,200 0,360 - wełna mineralna gr. 30cm: 1,20kN/m3 x 0,30m= 0,000 1,200 0,000 - łaty 4x5cm: (6,00kN/m3 x 0,04m x 0,05m) / 0,50m= 0,024 1,100 0,026 - folia 0,003 1,200 0,004-2x płyta g-k gr. 12,5mm: 12,0kN/m3 x 2 x 0,0125m= 0,300 1,200 0,360 1,586 1,195 1, Strop poddasza kn/m 2 γ f kn/m 2 - wełna mineralna gr. 30cm: 1,20kN/m3 x 0,30m= 0,360 1,200 0,432-2x płyta g-k gr. 12,5mm: 12,0kN/m3 x 2 x 0,0125m= 0,300 1,200 0,360 0,660 1,200 0, Strop międzykondygnacyjny kn/m 2 γ f kn/m 2 - płytki ceramiczne: 21,00kN/m3 x 0,01m= 0,210 1,200 0,252 - zaprawa cementowa (klej): 21,00kN/m3 x 0,01m= 0,210 1,300 0,273 - szlichta betonowa gr. 5cm: 24,00kN/m3 x 0,05m= 1,200 1,300 1,560 - folia PE 0,003 1,200 0,004 - styropian gr. 5cm: 0,45kN/m3 x 0,05m= 0,023 1,200 0,027 - tynk cem.-wap. Gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 1,931 1,288 2,486 - obciążenie zastępcze od ścianek działowych 0,750 1,300 0,975 - obciążenie użytkowe 1,500 1,400 2,100 2,250 1,367 3, Ściana zewnętrzna nadziemia kn/m 2 γ f kn/m 2 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 - bloczek silikatowy pełny gr. 24cm: 19,00kN/m3 x 0,24m= 4,560 1,100 5,016 - izolacja termiczna gr. 8cm: 1,00kN/m3 x 0,08m= 0,080 1,200 0,096 - mur z cegły pełnej gr. 12cm: 18,00kN/m3 x 0,12m= 2,160 1,100 2,376 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 7,370 1,117 8, Ściana zewnętrzna podziemia kn/m 2 γ f kn/m 2

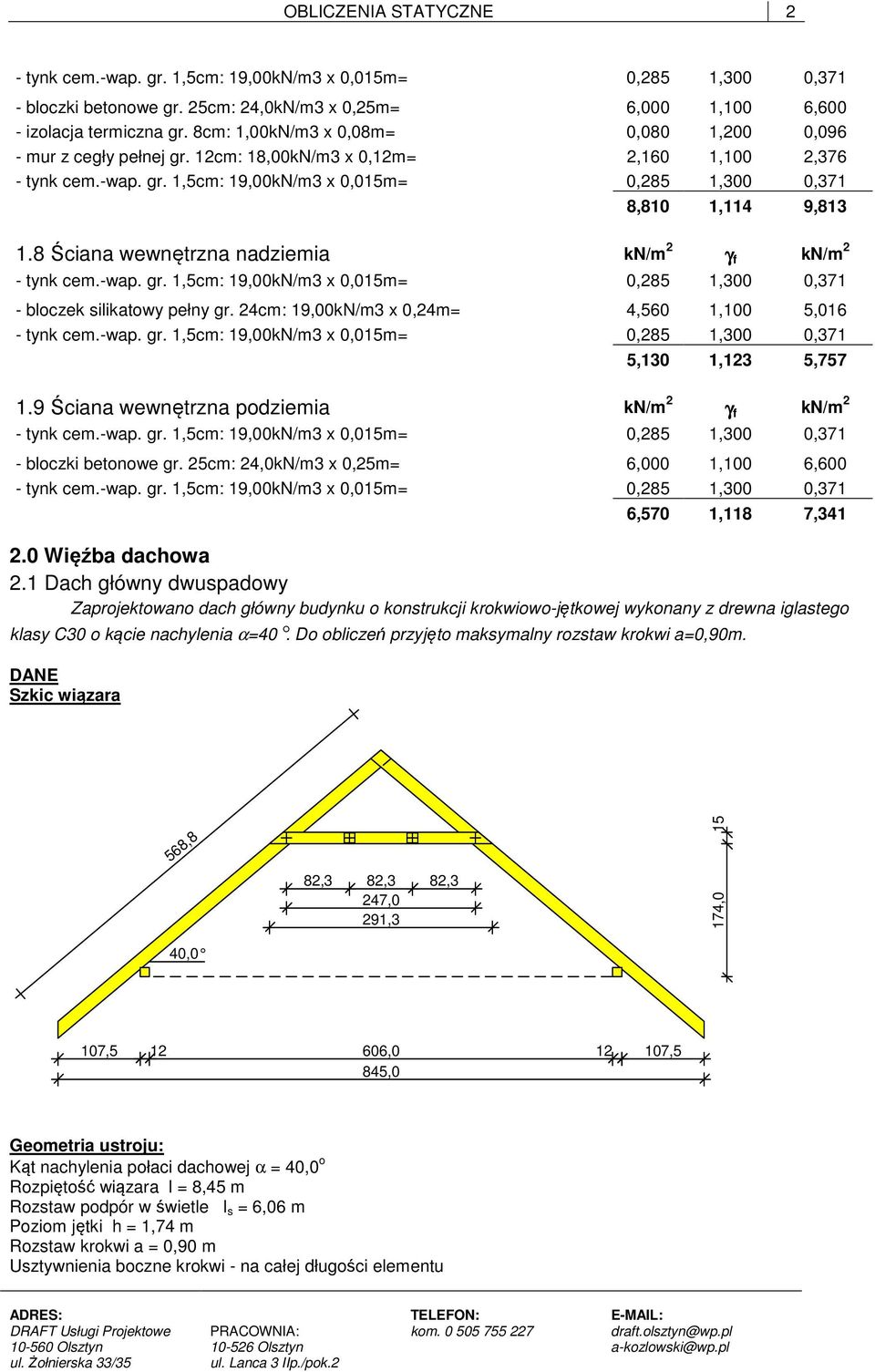

2 OBLICZENIA STATYCZNE 2 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 - bloczki betonowe gr. 25cm: 24,0kN/m3 x 0,25m= 6,000 1,100 6,600 - izolacja termiczna gr. 8cm: 1,00kN/m3 x 0,08m= 0,080 1,200 0,096 - mur z cegły pełnej gr. 12cm: 18,00kN/m3 x 0,12m= 2,160 1,100 2,376 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 8,810 1,114 9, Ściana wewnętrzna nadziemia kn/m 2 γ f kn/m 2 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 - bloczek silikatowy pełny gr. 24cm: 19,00kN/m3 x 0,24m= 4,560 1,100 5,016 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 5,130 1,123 5, Ściana wewnętrzna podziemia kn/m 2 γ f kn/m 2 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 - bloczki betonowe gr. 25cm: 24,0kN/m3 x 0,25m= 6,000 1,100 6,600 - tynk cem.-wap. gr. 1,5cm: 19,00kN/m3 x 0,015m= 0,285 1,300 0,371 6,570 1,118 7, Więźba dachowa 2.1 Dach główny dwuspadowy Zaprojektowano dach główny budynku o konstrukcji krokwiowo-jętkowej wykonany z drewna iglastego klasy C30 o kącie nachylenia α=40. Do obliczeń przyjęto maksymalny rozstaw krokwi a=0,90m. DANE Szkic wiązara 568,8 40,0 82,3 82,3 82,3 247,0 291,3 174, , , ,5 845,0 Geometria ustroju: Kąt nachylenia połaci dachowej α = 40,0 o Rozpiętość wiązara l = 8,45 m Rozstaw podpór w świetle l s = 6,06 m Poziom jętki h = 1,74 m Rozstaw krokwi a = 0,90 m Usztywnienia boczne krokwi - na całej długości elementu

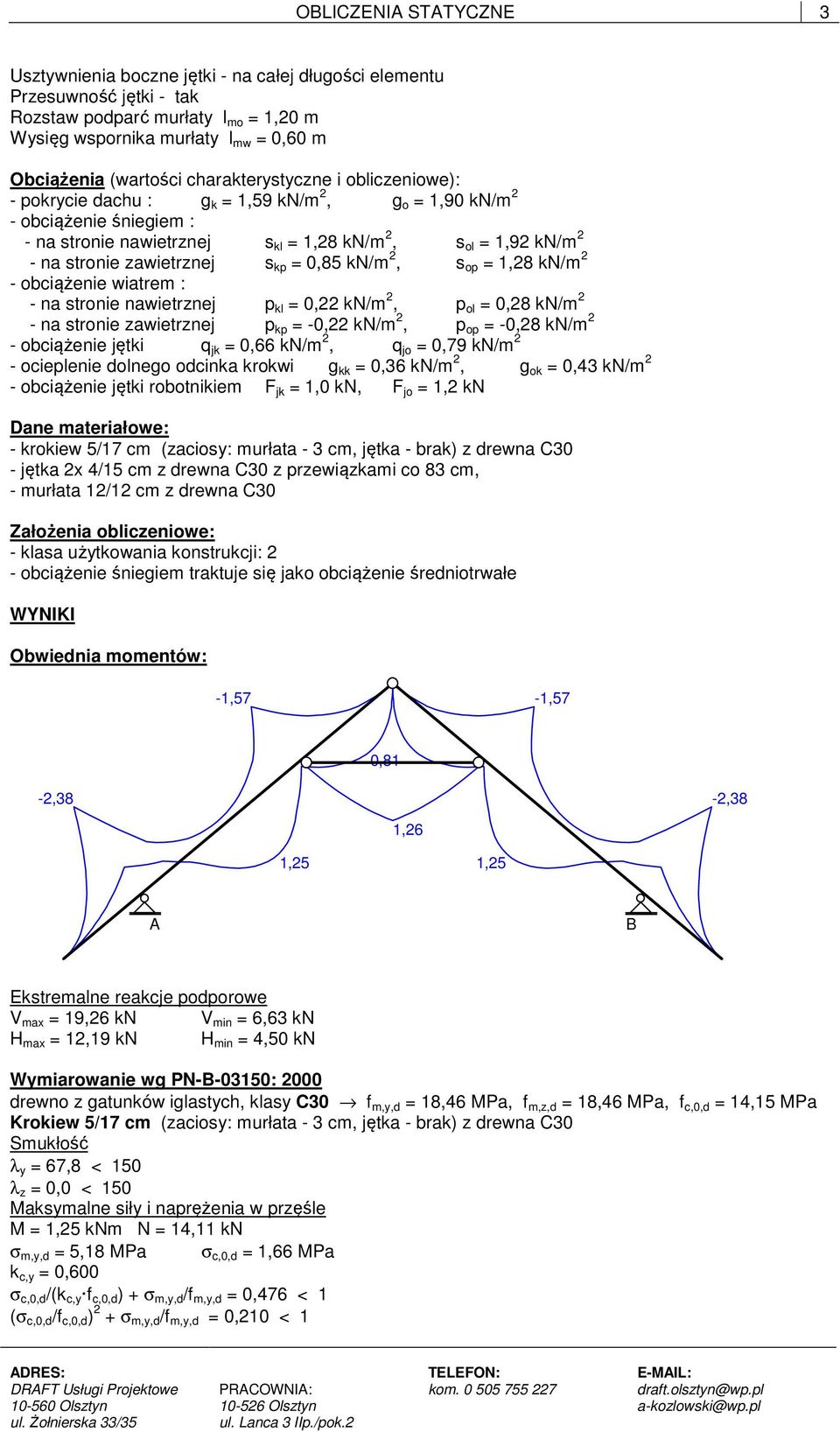

3 OBLICZENIA STATYCZNE 3 Usztywnienia boczne jętki - na całej długości elementu Przesuwność jętki - tak Rozstaw podparć murłaty l mo = 1,20 m Wysięg wspornika murłaty l mw = 0,60 m Obciążenia (wartości charakterystyczne i obliczeniowe): - pokrycie dachu : g k = 1,59 kn/m 2, g o = 1,90 kn/m 2 - obciążenie śniegiem : - na stronie nawietrznej s kl = 1,28 kn/m 2, s ol = 1,92 kn/m 2 - na stronie zawietrznej s kp = 0,85 kn/m 2, s op = 1,28 kn/m 2 - obciążenie wiatrem : - na stronie nawietrznej p kl = 0,22 kn/m 2, p ol = 0,28 kn/m 2 - na stronie zawietrznej p kp = -0,22 kn/m 2, p op = -0,28 kn/m 2 - obciążenie jętki q jk = 0,66 kn/m 2, q jo = 0,79 kn/m 2 - ocieplenie dolnego odcinka krokwi g kk = 0,36 kn/m 2, g ok = 0,43 kn/m 2 - obciążenie jętki robotnikiem F jk = 1,0 kn, F jo = 1,2 kn Dane materiałowe: - krokiew 5/17 cm (zaciosy: murłata - 3 cm, jętka - brak) z drewna C30 - jętka 2x 4/15 cm z drewna C30 z przewiązkami co 83 cm, - murłata 12/12 cm z drewna C30 Założenia obliczeniowe: - klasa użytkowania konstrukcji: 2 - obciążenie śniegiem traktuje się jako obciążenie średniotrwałe WYNIKI Obwiednia momentów: -1,57-1,57 0,81-2,38-2,38 1,26 1,25 1,25 A B Ekstremalne reakcje podporowe V max = 19,26 kn V min = 6,63 kn H max = 12,19 kn H min = 4,50 kn Wymiarowanie wg PN-B-03150: 2000 drewno z gatunków iglastych, klasy C30 f m,y,d = 18,46 MPa, f m,z,d = 18,46 MPa, f c,0,d = 14,15 MPa Krokiew 5/17 cm (zaciosy: murłata - 3 cm, jętka - brak) z drewna C30 Smukłość λ y = 67,8 < 150 λ z = 0,0 < 150 Maksymalne siły i naprężenia w przęśle M = 1,25 knm N = 14,11 kn σ m,y,d = 5,18 MPa σ c,0,d = 1,66 MPa k c,y = 0,600 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,476 < 1 (σ c,0,d /f c,0,d ) 2 + σ m,y,d /f m,y,d = 0,210 < 1

4 OBLICZENIA STATYCZNE 4 Maksymalne siły i naprężenia na podporze - murłacie M = -2,38 knm N = 20,35 kn σ m,y,d = 14,54 MPa σ c,0,d = 2,91 MPa (σ c,0,d /f c,0,d ) 2 + σ m,y,d /f m,y,d = 0,830 < 1 Maksymalne siły i naprężenia na podporze - jętce M = -1,57 knm N = 11,97 kn σ m,y,d = 6,52 MPa σ c,0,d = 1,41 MPa k c,y = 0,600 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,519 < 1 (σ c,0,d /f c,0,d ) 2 + σ m,y,d /f m,y,d = 0,257 < 1 Jętka 2x 4/15 cm z przewiązkami co 83 cm; drewno C30 Smukłość λ y = 57,0 < 150 λ z = 60,0 < 175 Maksymalne siły i naprężenia M = 1,26 knm N = 9,47 kn σ m,y,d = 4,19 MPa σ c,0,d = 0,79 MPa k c,y = 0,752, k c,z = 0,709 σ c,0,d /(k c,y f c,0,d ) + σ m,y,d /f m,y,d = 0,301 < 1 σ c,0,d /(k c,z f c,0,d ) + σ m,y,d /f m,y,d = 0,305 < 1 Murłata 12/12 cm z drewna C30 Obciążenia obliczeniowe q z = 21,40 kn/m q y = 13,55 kn/m Maksymalne siły i naprężenia M z = 2,09 knm σ m,z,d = 7,255 MPa σ m,z,d /f m,z,d = 0,393 < 1 Część wspornikowa murłaty Obciążenia obliczeniowe q z = 19,33 kn/m q y = 11,64 kn/m Maksymalne siły i naprężenia M y = 3,48 knm M z = 2,10 knm σ m,y,d = 12,08 MPa σ m,z,d = 7,27 MPa σ m,y,d /f m,y,d + k m σ m,z,d /f m,z,d = 0,930 < 1 k m σ m,y,d /f m,y,d + σ m,z,d /f m,z,d = 0,852 < 1 Ostatecznie przyjęto krokwie o przekroju 5x17cm, jętkę podwójną o przekroju 2x 4x15cm, murłaty 12x12cm. Wszystkie elementy drewniane wykonać z drewna iglastego klasy C30. Połączenia elementów drewnianych wykonać na typowe złącza ciesielskie (śruby stalowe). 2.2 Krokiew koszowa typ I DANE: Wymiary przekroju: przekrój prostokątny Szerokość b = 10,0 cm Wysokość h = 17,0 cm Zacios na podporach t k = 3,0 cm Drewno: Drewno z gatunków iglastych, klasy C30 Klasa użytkowania konstrukcji: klasa 2 Geometria: Kąt nachylenia połaci dachowych α = 40,0 0 Długość rzutu poziomego wspornika l w,x = 0,84 m Długość rzutu poziomego odcinka środkowego l d,x = 0,81 m Długość rzutu poziomego odcinka górnego l g,x = 2,19 m Obciążenia dachu:

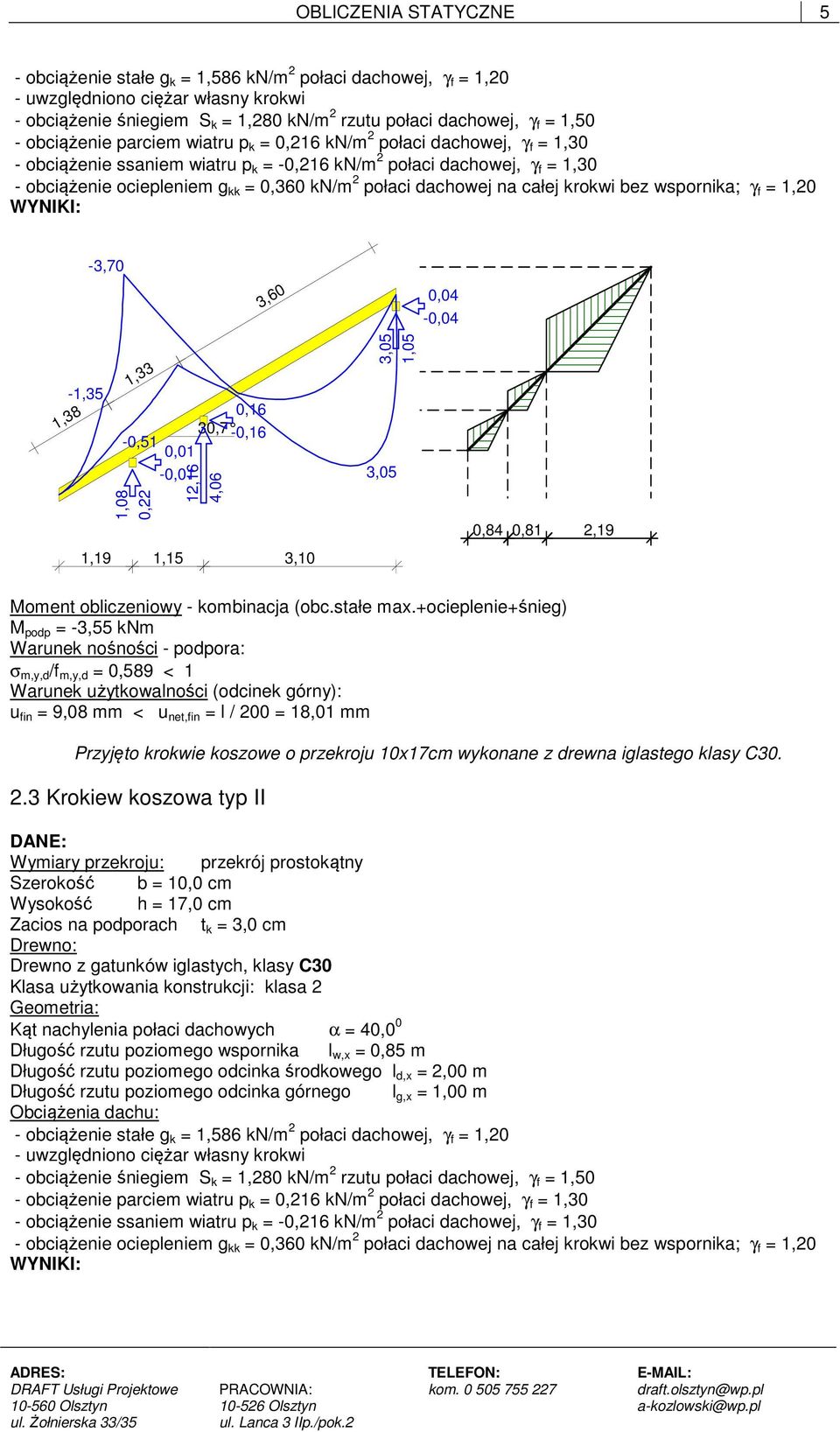

5 OBLICZENIA STATYCZNE 5 - obciążenie stałe g k = 1,586 kn/m 2 połaci dachowej, γ f = 1,20 - uwzględniono ciężar własny krokwi - obciążenie śniegiem S k = 1,280 kn/m 2 rzutu połaci dachowej, γ f = 1,50 - obciążenie parciem wiatru p k = 0,216 kn/m 2 połaci dachowej, γ f = 1,30 - obciążenie ssaniem wiatru p k = -0,216 kn/m 2 połaci dachowej, γ f = 1,30 - obciążenie ociepleniem g kk = 0,360 kn/m 2 połaci dachowej na całej krokwi bez wspornika; γ f = 1,20 WYNIKI: -3,70 3,60 0,04-0,04-1,35 1,38 1,33 0,16 30,7-0,16-0,51 0,01 1,08 0,22-0,01 12,16 4,06 1,19 1,15 3,10 3,05 3,05 1,05 0,84 0,81 2,19 Moment obliczeniowy - kombinacja (obc.stałe max.+ocieplenie+śnieg) M podp = -3,55 knm Warunek nośności - podpora: σ m,y,d /f m,y,d = 0,589 < 1 Warunek użytkowalności (odcinek górny): u fin = 9,08 mm < u net,fin = l / 200 = 18,01 mm Przyjęto krokwie koszowe o przekroju 10x17cm wykonane z drewna iglastego klasy C Krokiew koszowa typ II DANE: Wymiary przekroju: przekrój prostokątny Szerokość b = 10,0 cm Wysokość h = 17,0 cm Zacios na podporach t k = 3,0 cm Drewno: Drewno z gatunków iglastych, klasy C30 Klasa użytkowania konstrukcji: klasa 2 Geometria: Kąt nachylenia połaci dachowych α = 40,0 0 Długość rzutu poziomego wspornika l w,x = 0,85 m Długość rzutu poziomego odcinka środkowego l d,x = 2,00 m Długość rzutu poziomego odcinka górnego l g,x = 1,00 m Obciążenia dachu: - obciążenie stałe g k = 1,586 kn/m 2 połaci dachowej, γ f = 1,20 - uwzględniono ciężar własny krokwi - obciążenie śniegiem S k = 1,280 kn/m 2 rzutu połaci dachowej, γ f = 1,50 - obciążenie parciem wiatru p k = 0,216 kn/m 2 połaci dachowej, γ f = 1,30 - obciążenie ssaniem wiatru p k = -0,216 kn/m 2 połaci dachowej, γ f = 1,30 - obciążenie ociepleniem g kk = 0,360 kn/m 2 połaci dachowej na całej krokwi bez wspornika; γ f = 1,20 WYNIKI:

6 OBLICZENIA STATYCZNE 6-1,30 1,64-1,39 1,40 0,12-0,12 3,29 30,7 6,19 2,13 0,08-0,08 8,74 3,07 2,48 1,20 2,83 1,41 0,85 2,00 1,00 Momenty obliczeniowe - kombinacja (obc.stałe max.+ocieplenie+śnieg) M przęsł = 2,39 knm; M podp = -1,33 knm Warunek nośności - przęsło: σ m,y,d /f m,y,d = 0,268 < 1 Warunek nośności - podpora: σ m,y,d /f m,y,d = 0,221 < 1 Warunek użytkowalności (dolny wspornik): u fin = (-) 5,70 mm < u net,fin = 2,0 l / 200 = 13,98 mm Warunek użytkowalności (odcinek środkowy): u fin = 6,04 mm < u net,fin = l / 200 = 16,44 mm Przyjęto krokwie koszowe o przekroju 10x17cm wykonane z drewna iglastego klasy C Rdzenie ścianki kolankowej Projektuje się rdzenie monolityczne, żelbetowe wykonane z betonu C16/20 (B20) i zbrojone podłużnie stalą A- III (34GS) oraz poprzecznie stalą A-0 (St0S). Jako schemat statyczny przyjęto wspornik obciążony siłą poziomą przekazywaną z więźby dachowej. OBCIĄŻENIA NA RDZEŃ: Maksymalna reakcja pozioma z więźby dachowej/max rozstaw krokwi (poz. 2.1) p k = 10,158 kn/0,90 m=11,287 kn/m γf=1,200 p 0 = 13,544 kn/m Przyjęto rozstaw rdzeni a= 1,80 m P k = 13,544 x 1,80=24,380 kn γf=1,200 p 0 = 29,256 kn Ciężar własny elementów konstrukcji uwzględniono automatycznie w programie obliczeniowym. Cechy przekroju: ,00 Siły przekrojowe: 24,00 Wymiary przekroju [cm]: h=24,0, b=24,0, Cechy materiałowe dla sytuacji stałej lub przejściowej BETON: B20 f ck = 16,0 MPa, f cd =α f ck /γ c =0,85 16,0/1,50=9,1 MPa Cechy geometryczne przekroju betonowego: A c =576 cm 2, J cx =27648 cm 4, J cy =27648 cm 4 STAL: A-III (34GS) f yk =410 MPa, γ s =1,15, f yd =350 MPa ξ lim =0,0035/(0,0035+f yd /E s )=0,0035/(0, /200000)=0,667, Zbrojenie główne: A s1 +A s2 =6,79 cm 2, ρ=100 (A s1 +A s2 )/A c =100 6,79/576=1,18 %, J sx =600 cm 4, J sy =422 cm 4,

7 OBLICZENIA STATYCZNE 7 zadanie: nowe, pręt nr 1, przekrój: x a =0,00 m, x b =0,95 m Obciążenia działające w płaszczyźnie układu: A Momenty zginające: M x = 27,793 knm, M y = 0,000 knm, Siły poprzeczne: V y = 29,256 kn, V x = 0,000 kn, Siła osiowa: N = -1,445 kn = N Sd, Uwzględnienie smukłości pręta: - w płaszczyźnie ustroju: e ey = M x /N = (27,793)/(-1,445)=-19,234 m, M Sdx = η x (e ay + e ey ) N = 1,000 (-0,010-19,234) (-1,445) = 27,809 knm,. Zbrojenie wymagane: (zadanie nowe, pręt nr 1, przekrój: x a =0,00 m, x b =0,95 m) Obliczenia wykonano: - przy założeniu maksymalnego wykorzystania nośności strefy ściskanej betonu (ξ lim =0,667). Wielkości obliczeniowe: N Sd =-1,445 kn, a1 h zc d Fc Fs1 F c +F s1 =-158,065+(156,621)=-1,444 kn (N Sd =-1,445 kn) M c +M s1 =13,086+(14,722)=27,809 knm (M Sd =27,809 knm) M Sd = (M Sdx 2 + M Sdy 2 ) = (27, ,000 2 ) =27,809 knm f cd =9,1 MPa, f yd =350 MPa =f td, Zbrojenie rozciągane (ε s1 =4,87 ): A s1 =4,47 cm 2 (4 12 = 4,52 cm 2 ), Dodatkowe zbrojenie ściskane nie jest obliczeniowo wymagane. A s =A s1 +A s2 =4,47 cm 2, ρ=100 A s /A c = 100 4,47/576=0,78 % Wielkości geometryczne [cm]: h=24,0, d=21,4, x=8,9 (ξ=0,418), a 1 =2,6, a c =3,7, z c =17,7, A cc =215 cm 2, ε c =-3,50, ε s1 =4,87, Wielkości statyczne [kn, knm]: F c = -158,065, F s1 = 156,621, M c = 13,086, M s1 = 14,722, Warunki równowagi wewnętrznej: Rozstaw strzemion: Strefa nr 1 Początek i koniec strefy: x a = 0,0 x b = 95,0 cm Maksymalny rozstawy strzemion: s max = 0,75 d = 0, = 160 s max 400 mm przyjęto s max = 160 mm. Przyjęto strzemiona 2-cięte, prostopadłe do osi pręta o rozstawie 10,0 cm, dla których stopień zbrojenia na ścinanie wynosi: ρ w = A sw /(s b w sin α) = 0,57 / (10,0 24,0 1,000) = 0,00236 ρ w = 0,00236 > 0,00078 = ρ w min Ścinanie Zarysowanie Położenie przekroju: Siły przekrojowe: Wymiary przekroju: 24,00 24,0 x = 0,000 m M Sd = -23,161 knm N Sd = -1,313 kn e = 1764,6 cm V Sd = 24,380 kn b w = 24,0 cm d = h - a 1 = 24,0-2,6 = 21,4 cm A c = 576 cm 2 W c = 2304 cm 3 M i n i m a l n e z b r o j e n i e : Wymagane pole zbrojenia rozciąganego dla zginania, przy naprężeniach wywołanych przyczynami zewnętrznymi, wynosi: A s = k c k f ct,eff A ct / σ s,lim = = 0,4 1,0 1,9 288 / 280 = 0,78 cm 2 A s1 = 4,52 > 0,78 = A s Z a r y s o w a n i e :

8 OBLICZENIA STATYCZNE 8 M cr = f ctm W c = 1, = 4,378 knm N cr = f e / W c ctm 1/ A c 1,9 = 1764,6/2304,00-1/576, = -0,249 kn N Sd = 1,313 > 0,249 = N cr Przekrój zarysowany. S z e r o k ość rozw a r c i a r y s y p r o s t o p a d ł e j d o o s i p ręta: Przyjęto k 2 = 0,5. ρ r = A s / A ct,eff = 4,52 / 118 = 0,03847 s rm = ,25 k 1 k 2 φ / ρ r = ,25 0,8 0,50 12/0,03847 = 81,20 ε sm = σ s / E s [1 - β 1 β 2 (σsr / σs) 2 ] = = 276,547/ [1-1,0 0,5 (-0,249/1,313) 2 ] = 0,00136 w k = β s rm ε sm = 1,7 81,20 0,00136 = 0,19 mm w k = 0,19 < 0,3 = w lim S z e r o k ość rozw a r c i a r y s y u k ośnej: Rysy ukośne nie występują. Ugięcia Ugięcia wyznaczono dla charakterystycznych obciążeń długotrwałych. Współczynniki pełzania dla obciążeń długotrwałych przyjęto równy φ(t,t o ) = 2,80. E c,eff = E cm 1+ φ(t, t o ) = = 7632 MPa 1 + 2,80 Moment rysujący: M cr = f ctm W c = 1, = 4,378 knm Całkowity moment zginający M Sd = -23,161 kn powoduje zarysowanie przekroju. S z t y w n ość dla długotrw a ł e g o d z i a ł a n i a o b c iążeń długotrw a ł y c h : Sztywność na zginanie wyznaczona dla momentu M Sd = -23,161 knm. Wielkości geometryczne przekroju: x I = 12,7 cm I I = cm 4 x II = 9,3 cm I II = cm 4 B = 1 β β 1 2 (M cr E c,eff / M I Sd II 2 ) (1 I II = 1-1,0 0,5 (4,378/23,161)² ( /42950) 10-5 = 2033 knm 2 / I I Ugięcie w punkcie o współrzędnej x = 0,950 m, wyznaczone poprzez całkowanie funkcji krzywizny osi pręta (1/ρ) z uwzględnieniem zmiany sztywności wzdłuż osi elementu, wynosi: a = a,d = 3,4 mm a = 3,4 < 4,8 = a lim ) Ostatecznie przyjęto rdzenie ścianki kolankowej jako żelbetowe monolityczne o przekroju 24x24 cm wykonane z betonu C16/20 (B20) zbrojone podłużnie prętami 6#12 (4#12 po stronie rozciąganej) oraz poprzecznie strzemionami φ6 co 10 cm ze stali A-0 (St0S). Maksymalny rozstaw rdzeni a=1,80m. 4.0 Nadproża poddasza Przyjęto nadproża prefabrykowane w postaci belek L19 odmiany Nn. Długość belki dopasować do wymiaru otworu zachowując minimalne oparcie belki na ścianie równe: Typ belki Długość [mm] Ciężar montażowy Min. głębokość oparcia = Moment obliczeniowy przenoszony przez zbrojenie dolne [knm] Moment obliczeniowy przenoszony przez zbrojenie górne [knm] Siła poprzeczna obliczeniowa przenoszona przez jedną belkę [kn] Nn/ ,42kN 10 cm 3,25 1,7 14,21 Nn/ ,52kN 10 cm 5,3 1,7 14,21 Nn/ ,63kN 12 cm 6,37 1,7 17,74

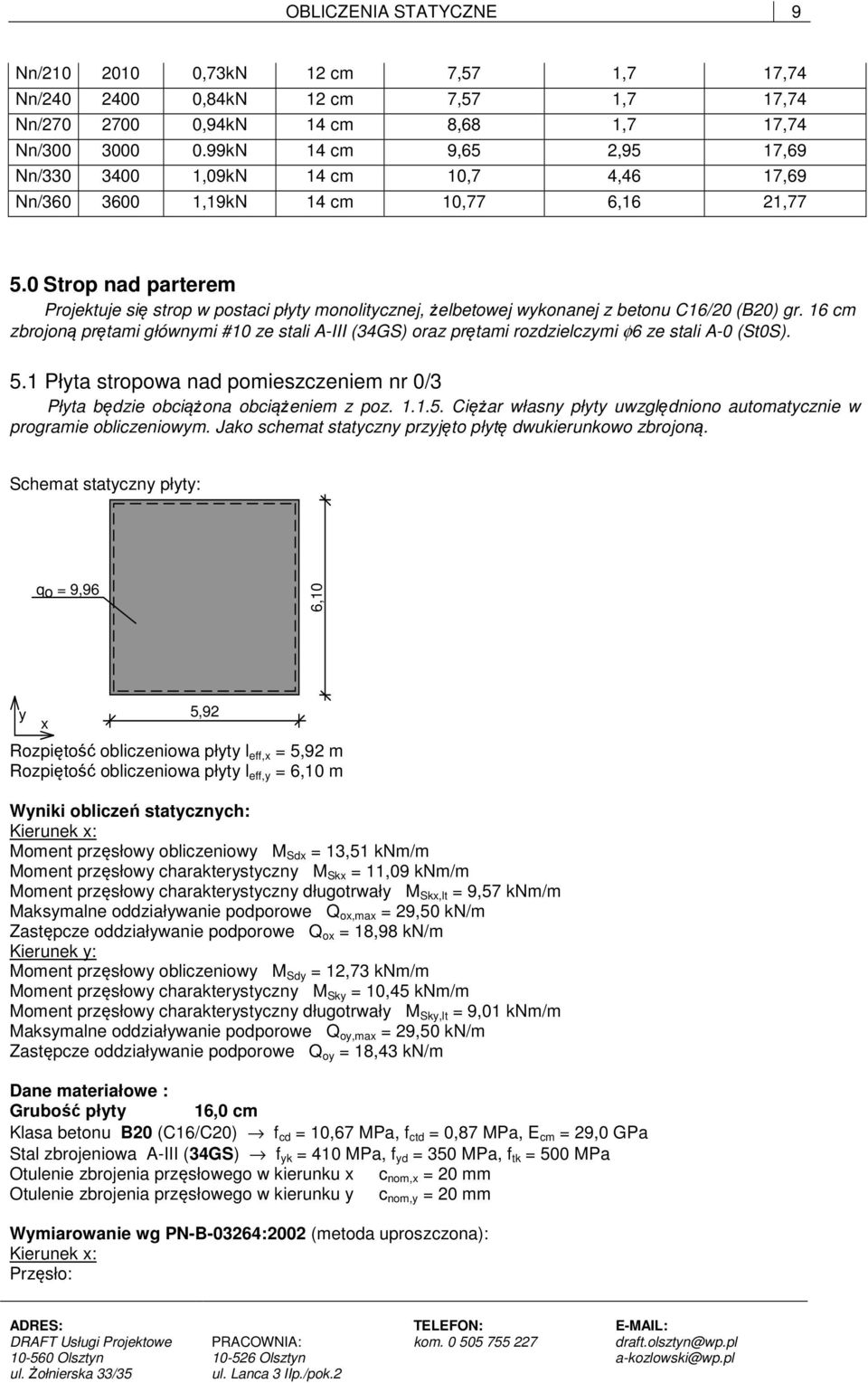

9 OBLICZENIA STATYCZNE 9 Nn/ ,73kN 12 cm 7,57 1,7 17,74 Nn/ ,84kN 12 cm 7,57 1,7 17,74 Nn/ ,94kN 14 cm 8,68 1,7 17,74 Nn/ kN 14 cm 9,65 2,95 17,69 Nn/ ,09kN 14 cm 10,7 4,46 17,69 Nn/ ,19kN 14 cm 10,77 6,16 21, Strop nad parterem Projektuje się strop w postaci płyty monolitycznej, żelbetowej wykonanej z betonu C16/20 (B20) gr. 16 cm zbrojoną prętami głównymi #10 ze stali A-III (34GS) oraz prętami rozdzielczymi φ6 ze stali A-0 (St0S). 5.1 Płyta stropowa nad pomieszczeniem nr 0/3 Płyta będzie obciążona obciążeniem z poz Ciężar własny płyty uwzględniono automatycznie w programie obliczeniowym. Jako schemat statyczny przyjęto płytę dwukierunkowo zbrojoną. Schemat statyczny płyty: qo = 9,96 6,10 y x 5,92 Rozpiętość obliczeniowa płyty l eff,x = 5,92 m Rozpiętość obliczeniowa płyty l eff,y = 6,10 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 13,51 knm/m Moment przęsłowy charakterystyczny M Skx = 11,09 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 9,57 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 29,50 kn/m Zastępcze oddziaływanie podporowe Q ox = 18,98 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 12,73 knm/m Moment przęsłowy charakterystyczny M Sky = 10,45 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 9,01 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 29,50 kn/m Zastępcze oddziaływanie podporowe Q oy = 18,43 kn/m Dane materiałowe : Grubość płyty 16,0 cm Klasa betonu B20 (C16/C20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa Stal zbrojeniowa A-III (34GS) f yk = 410 MPa, f yd = 350 MPa, f tk = 500 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 20 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 20 mm Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło:

10 OBLICZENIA STATYCZNE 10 Zbrojenie potrzebne A s = 2,97 cm 2 /mb. Przyjęto φ10 co 18,5 cm o A s = 4,25 cm 2 /mb (ρ= 0,31% ) Szerokość rys prostopadłych: w kx = 0,143 mm < w lim = 0,3 mm Maksymalne ugięcie: a x (M Skx,lt ) = 29,85 mm Kierunek y: Przęsło: Zbrojenie potrzebne A s = 2,79 cm 2 /mb. Przyjęto φ10 co 18,5 cm o A s = 4,25 cm 2 /mb (ρ= 0,31% ) Szerokość rys prostopadłych: w ky = 0,125 mm < w lim = 0,3 mm Maksymalne ugięcie: a y (M Sky,lt ) = 28,68 mm Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 29,26 mm < a lim = 29,60 mm Ostatecznie przyjęto płytę stropową żelbetową monolityczną gr. 16 cm wykonaną z betonu C16/20 (B20) dwukierunkowo zbrojoną prętami #10 co 18,5 cm ze stali A-III (34GS) w obu kierunkach. 5.2 Płyta stropowa nad pomieszczeniami nr 0/4-0/11 Płyta będzie obciążona obciążeniem z poz Ciężar własny płyty uwzględniono automatycznie w programie obliczeniowym. Jako schemat statyczny przyjęto płytę dwukierunkowo zbrojoną. Schemat statyczny płyty: qo = 9,96 5,10 y x 5,92 Rozpiętość obliczeniowa płyty l eff,x = 5,92 m Rozpiętość obliczeniowa płyty l eff,y = 5,10 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 9,32 knm/m Moment przęsłowy charakterystyczny M Skx = 7,65 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 6,60 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 25,41 kn/m Zastępcze oddziaływanie podporowe Q ox = 15,88 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 12,56 knm/m Moment przęsłowy charakterystyczny M Sky = 10,31 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 8,89 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 25,41 kn/m Zastępcze oddziaływanie podporowe Q oy = 18,01 kn/m Dane materiałowe : Grubość płyty 16,0 cm Klasa betonu B20 (C16/C20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa Stal zbrojeniowa A-III (34GS) f yk = 410 MPa, f yd = 350 MPa, f tk = 500 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 20 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 20 mm Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x:

11 OBLICZENIA STATYCZNE 11 Przęsło: Zbrojenie potrzebne A s = 2,02 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ= 0,23% ) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,3 mm Maksymalne ugięcie: a x (M Skx,lt ) = 9,54 mm Kierunek y: Przęsło: Zbrojenie potrzebne A s = 2,75 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ= 0,23% ) Szerokość rys prostopadłych: w ky = 0,204 mm < w lim = 0,3 mm Maksymalne ugięcie: a y (M Sky,lt ) = 23,71 mm Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 16,62 mm < a lim = 25,50 mm Ostatecznie przyjęto płytę stropową żelbetową monolityczną gr. 16 cm wykonaną z betonu C16/20 (B20) dwukierunkowo zbrojoną prętami #10 co 25 cm ze stali A-III (34GS) w obu kierunkach. 5.3 Płyta stropowa nad pomieszczeniem nr 0/1 Płyta będzie obciążona obciążeniem z poz Ciężar własny płyty uwzględniono automatycznie w programie obliczeniowym. Jako schemat statyczny przyjęto płytę dwukierunkowo zbrojoną. Schemat statyczny płyty: qo = 9,96 3,39 y x 5,32 Rozpiętość obliczeniowa płyty l eff,x = 5,32 m Rozpiętość obliczeniowa płyty l eff,y = 3,39 m Wyniki obliczeń statycznych: Kierunek x: Moment przęsłowy obliczeniowy M Sdx = 3,54 knm/m Moment przęsłowy charakterystyczny M Skx = 2,91 knm/m Moment przęsłowy charakterystyczny długotrwały M Skx,lt = 2,51 knm/m Maksymalne oddziaływanie podporowe Q ox,max = 16,89 kn/m Zastępcze oddziaływanie podporowe Q ox = 10,56 kn/m Kierunek y: Moment przęsłowy obliczeniowy M Sdy = 8,72 knm/m Moment przęsłowy charakterystyczny M Sky = 7,16 knm/m Moment przęsłowy charakterystyczny długotrwały M Sky,lt = 6,17 knm/m Maksymalne oddziaływanie podporowe Q oy,max = 16,89 kn/m Zastępcze oddziaływanie podporowe Q oy = 14,01 kn/m Dane materiałowe : Grubość płyty 16,0 cm Klasa betonu B20 (C16/C20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa Stal zbrojeniowa A-III (34GS) f yk = 410 MPa, f yd = 350 MPa, f tk = 500 MPa Otulenie zbrojenia przęsłowego w kierunku x c nom,x = 20 mm Otulenie zbrojenia przęsłowego w kierunku y c nom,y = 20 mm Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Kierunek x: Przęsło:

12 OBLICZENIA STATYCZNE 12 Zbrojenie potrzebne A s = 1,76 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ= 0,23% ) Szerokość rys prostopadłych: w kx = 0,000 mm < w lim = 0,3 mm Maksymalne ugięcie: a x (M Skx,lt ) = 2,92 mm Kierunek y: Przęsło: Zbrojenie potrzebne A s = 1,89 cm 2 /mb. Przyjęto φ10 co 25,0 cm o A s = 3,14 cm 2 /mb (ρ= 0,23% ) Szerokość rys prostopadłych: w ky = 0,000 mm < w lim = 0,3 mm Maksymalne ugięcie: a y (M Sky,lt ) = 2,92 mm Ugięcie całkowite płyty: Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 2,92 mm < a lim = 16,95 mm Ostatecznie przyjęto płytę stropową żelbetową monolityczną gr. 16 cm wykonaną z betonu C16/20 (B20) dwukierunkowo zbrojoną prętami #10 co 25 cm ze stali A-III (34GS) w obu kierunkach. 5.4 Płyta stropowa nad pomieszczeniem nr 0/2, 0/12 0/17 Płyta będzie obciążona obciążeniem z poz Pasmo obciążeń a= 1,0m. Ciężar własny płyty uwzględniono automatycznie w programie obliczeniowym. Schemat statyczny płyty: qo = 9,96 A leff = 3,52 B Rozpiętość obliczeniowa płyty l eff = 3,52 m Wyniki obliczeń statycznych: Moment przęsłowy obliczeniowy M Sd = 12,56 knm/m Moment podporowy obliczeniowy M Sd,p = 7,72 knm/m Moment przęsłowy charakterystyczny M Sk = 10,51 knm/m Moment przęsłowy charakterystyczny długotrwały M Sk,lt = 9,35 knm/m Reakcja obliczeniowa R A = R B = 17,54 kn/m Dane materiałowe : Grubość płyty 16,0 cm Klasa betonu B20 (C16/C20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa Stal zbrojeniowa główna A-III (34GS) f yk = 410 MPa, f yd = 350 MPa, f tk = 500 MPa Pręty rozdzielcze φ4,5 co max. 30,0 cm, stal A-0 (St0S-b) Otulenie zbrojenia przęsłowego c nom = 20 mm Otulenie zbrojenia podporowego c`nom = 20 mm Wymiarowanie wg PN-B-03264:2002 (metoda uproszczona): Przęsło: Zbrojenie potrzebne A s = 2,75 cm 2 /mb. Przyjęto φ10 co 15,0 cm o A s = 5,24 cm 2 /mb (ρ= 0,39% ) Szerokość rys prostopadłych: w k = 0,096 mm < w lim = 0,3 mm Maksymalne ugięcie od M Sk,lt : a(m Sk,lt ) = 7,84 mm < a lim = 17,60 mm Podpora: Zbrojenie potrzebne A s = 1,76 cm 2 /mb. Przyjęto φ10 co 15,0 cm o A s = 5,24 cm 2 /mb (ρ= 0,39% ) Ostatecznie przyjęto płytę stropową żelbetową monolityczną gr. 16 cm wykonaną z betonu C16/20 (B20) zbrojoną prętami głównymi #10 w rozstawie co 15 cm ze stali A-III (34GS) i prętami rozdzielczymi φ6 co 30 cm ze stali A-0 (St0S).

13 OBLICZENIA STATYCZNE Podciągi i nadproża parteru 6.1 Podciąg stalowy o rozpiętości 5,16m w świetle Przyjęto podciąg stalowy o profilu walcowanym wykonany ze stali St3S. Przedmiotowy podciąg obciążony będzie reakcjami ze słupów podpierających płatwie drewniane oraz obciążeniem ze stropu. Schemat statyczny (ciężar belki uwzględniony automatycznie): 21,41 21,41 4,13 4,13 A Momenty zginające [knm]: 1 2 1,71 2,00 1,71 5,42 B A B 64,28 - brak stężeń bocznych na długości belki; - obciążenie przyłożone na pasie górnym belki; 88,57 64,28 Wymiarowanie wg PN-90/B y x x y Przekrój : HE 220 B stal: St3 W x = 736 cm 3, J x = 8090 cm 4, A v = 20,9 cm 2, m = 71,5 kg/m zginanie : klasa przekroju 1 (α p = 1,063) M R = 168,13 knm ścinanie : klasa przekroju 1 V R = 260,62 kn Nośność na zginanie Współczynnik zwichrzenia ϕ L = 0,898 Moment maksymalny M max = 88,57 knm M max / ϕ L M R = 0,587 < 1 Nośność na ścinanie Maksymalna siła poprzeczna V max = 64,28 kn V max / V R = 0,247 < 1 Nośność na zginanie ze ścinaniem V max = 64,28 kn < V o = 0,6 V R = 156,37 kn warunek niemiarodajny Stan graniczny użytkowania (γ f =1,22) Ugięcie graniczne f gr = l o / 350 = 15,49 mm Ugięcie maksymalne f max = 13,49 mm f max = 13,49 mm < f gr = 15,49 mm Ostatecznie przyjęto podciąg wykonany z profilu walcowanego HEB 220 ze stali St3S. 6.2 Pozostałe nadproża nad otworami okiennymi i drzwiowymi Nadproża monolityczne

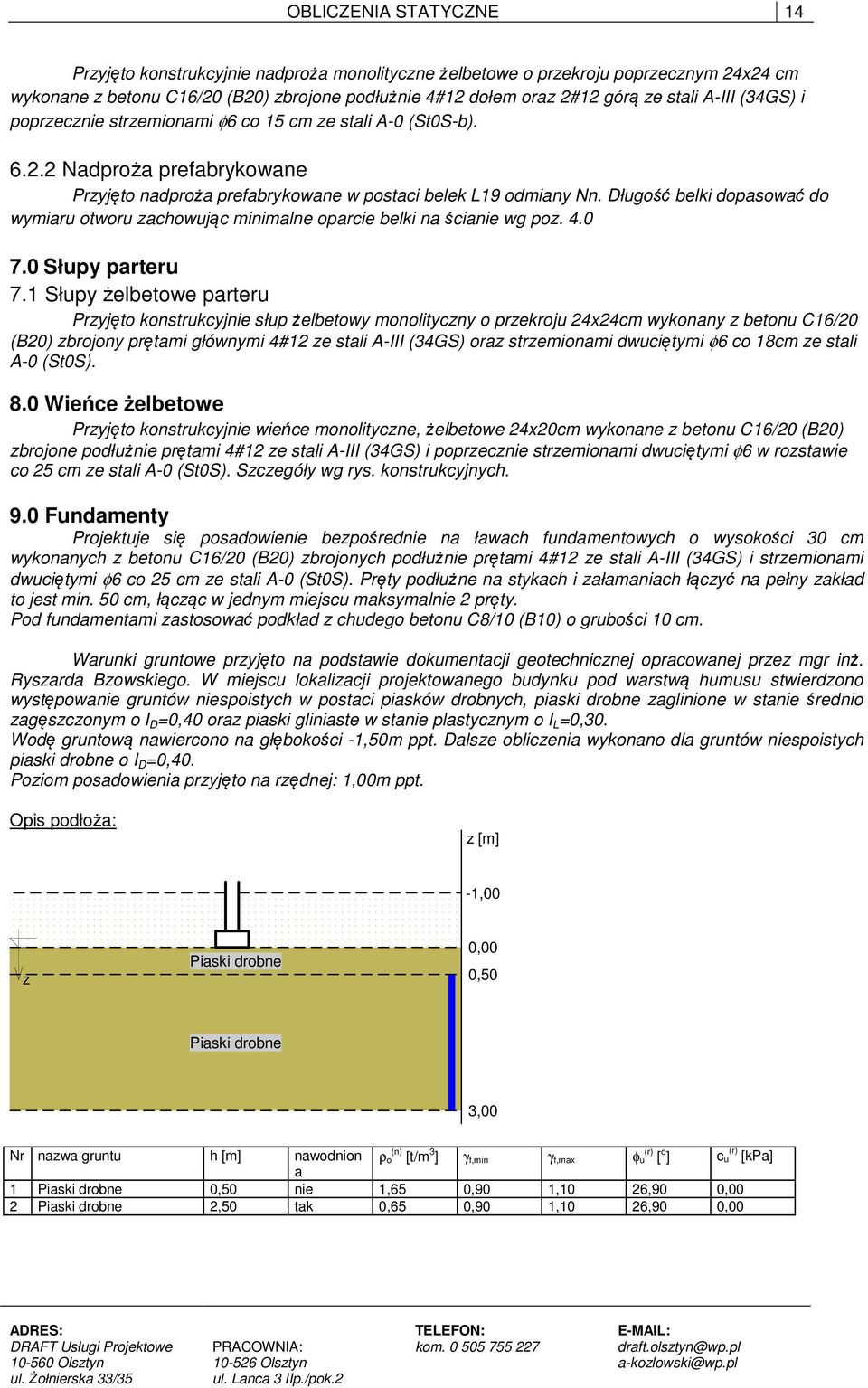

14 OBLICZENIA STATYCZNE 14 Przyjęto konstrukcyjnie nadproża monolityczne żelbetowe o przekroju poprzecznym 24x24 cm wykonane z betonu C16/20 (B20) zbrojone podłużnie 4#12 dołem oraz 2#12 górą ze stali A-III (34GS) i poprzecznie strzemionami φ6 co 15 cm ze stali A-0 (St0S-b) Nadproża prefabrykowane Przyjęto nadproża prefabrykowane w postaci belek L19 odmiany Nn. Długość belki dopasować do wymiaru otworu zachowując minimalne oparcie belki na ścianie wg poz Słupy parteru 7.1 Słupy żelbetowe parteru Przyjęto konstrukcyjnie słup żelbetowy monolityczny o przekroju 24x24cm wykonany z betonu C16/20 (B20) zbrojony prętami głównymi 4#12 ze stali A-III (34GS) oraz strzemionami dwuciętymi φ6 co 18cm ze stali A-0 (St0S). 8.0 Wieńce żelbetowe Przyjęto konstrukcyjnie wieńce monolityczne, żelbetowe 24x20cm wykonane z betonu C16/20 (B20) zbrojone podłużnie prętami 4#12 ze stali A-III (34GS) i poprzecznie strzemionami dwuciętymi φ6 w rozstawie co 25 cm ze stali A-0 (St0S). Szczegóły wg rys. konstrukcyjnych. 9.0 Fundamenty Projektuje się posadowienie bezpośrednie na ławach fundamentowych o wysokości 30 cm wykonanych z betonu C16/20 (B20) zbrojonych podłużnie prętami 4#12 ze stali A-III (34GS) i strzemionami dwuciętymi φ6 co 25 cm ze stali A-0 (St0S). Pręty podłużne na stykach i załamaniach łączyć na pełny zakład to jest min. 50 cm, łącząc w jednym miejscu maksymalnie 2 pręty. Pod fundamentami zastosować podkład z chudego betonu C8/10 (B10) o grubości 10 cm. Warunki gruntowe przyjęto na podstawie dokumentacji geotechnicznej opracowanej przez mgr inż. Ryszarda Bzowskiego. W miejscu lokalizacji projektowanego budynku pod warstwą humusu stwierdzono występowanie gruntów niespoistych w postaci piasków drobnych, piaski drobne zaglinione w stanie średnio zagęszczonym o I D =0,40 oraz piaski gliniaste w stanie plastycznym o I L =0,30. Wodę gruntową nawiercono na głębokości -1,50m ppt. Dalsze obliczenia wykonano dla gruntów niespoistych piaski drobne o I D =0,40. Poziom posadowienia przyjęto na rzędnej: 1,00m ppt. Opis podłoża: z [m] -1,00 z Piaski drobne 0,00 0,50 Piaski drobne 3,00 Nr nazwa gruntu h [m] nawodnion a ρ (n) o [t/m 3 ] γ f,min γ f,max φ (r) u [ o ] c (r) u [kpa] 1 Piaski drobne 0,50 nie 1,65 0,90 1,10 26,90 0,00 2 Piaski drobne 2,50 tak 0,65 0,90 1,10 26,90 0,00

15 OBLICZENIA STATYCZNE 15 Poz. 9.1 Ława pod ścianą zewnętrzną Na przedmiotową ławę będą działać następujące obciążenia kn/m γ f kn/m - Obciążenie z dachu poz ,050 1,200 19,260 - murłata 12x12cm 6,00kN/m 3 x 0,12m x 0,12m= 0,086 1,100 0,095 - wieniec żelbetowy 24x20cm 25,00kN/m 3 x 0,24m x 0,20m= 1,200 1,100 1,320 - ściana kolankowa poz ,370kN/m 2 x 0,75m= 5,528 1,117 6,174 - wieniec żelbetowy 24x20cm 1,200 1,100 1,320 - maksymalna reakcja ze stropu 25,278 1,218 30,780 - ściana parteru poz ,370kN/m 2 x 3,25m= 23,953 1,117 26,755 - wieniec żelbetowy 24x20cm 1,200 1,100 1,320 - ściana podziemia poz ,810kN/m 2 x 0,70m= 6,167 1,114 6,870 80,661 1,165 93,894 Ciężar własny ławy i obciążenie gruntem uwzględniono automatycznie w programie obliczeniowym. DANE: Opis fundamentu : Typ: ława prostokątna Wymiary: B = 0,70 m H = 0,30 m B s = 0,24 m e B = 0,05 m Posadowienie fundamentu: D = 1,00 m D min = 1,00 m brak wody gruntowej w zasypce Materiały : Zasypka: ciężar objętościowy: 20,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,20 Beton: klasa betonu: B20 (C16/C20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa ciężar objętościowy: 24,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,10 Zbrojenie: klasa stali: A-III (34GS) otulina zbrojenia c nom = 50 mm WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B Nośność pionowa podłoża: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoża Q fn = 165,8 kn N r = 107,2 kn < m Q fn = 134,3 kn (79,80% ) OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002 Wymiarowanie zbrojenia: Decyduje: kombinacja nr 1 Zbrojenie potrzebne (zbrojenie minimalne) A s = 0,96 cm 2 /mb

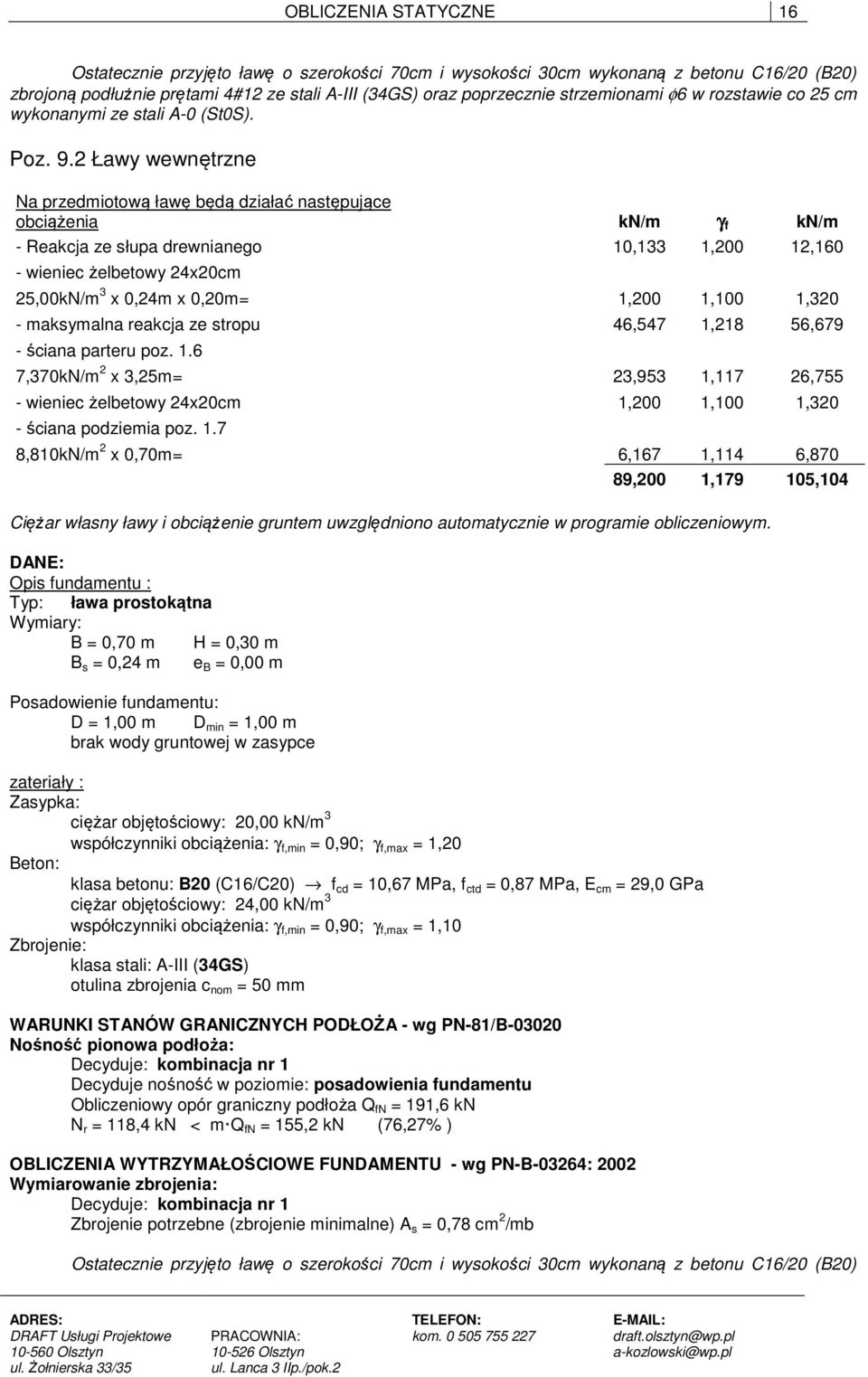

16 OBLICZENIA STATYCZNE 16 Ostatecznie przyjęto ławę o szerokości 70cm i wysokości 30cm wykonaną z betonu C16/20 (B20) zbrojoną podłużnie prętami 4#12 ze stali A-III (34GS) oraz poprzecznie strzemionami φ6 w rozstawie co 25 cm wykonanymi ze stali A-0 (St0S). Poz. 9.2 Ławy wewnętrzne Na przedmiotową ławę będą działać następujące obciążenia kn/m γ f kn/m - Reakcja ze słupa drewnianego 10,133 1,200 12,160 - wieniec żelbetowy 24x20cm 25,00kN/m 3 x 0,24m x 0,20m= 1,200 1,100 1,320 - maksymalna reakcja ze stropu 46,547 1,218 56,679 - ściana parteru poz ,370kN/m 2 x 3,25m= 23,953 1,117 26,755 - wieniec żelbetowy 24x20cm 1,200 1,100 1,320 - ściana podziemia poz ,810kN/m 2 x 0,70m= 6,167 1,114 6,870 89,200 1, ,104 Ciężar własny ławy i obciążenie gruntem uwzględniono automatycznie w programie obliczeniowym. DANE: Opis fundamentu : Typ: ława prostokątna Wymiary: B = 0,70 m H = 0,30 m B s = 0,24 m e B = 0,00 m Posadowienie fundamentu: D = 1,00 m D min = 1,00 m brak wody gruntowej w zasypce zateriały : Zasypka: ciężar objętościowy: 20,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,20 Beton: klasa betonu: B20 (C16/C20) f cd = 10,67 MPa, f ctd = 0,87 MPa, E cm = 29,0 GPa ciężar objętościowy: 24,00 kn/m 3 współczynniki obciążenia: γ f,min = 0,90; γ f,max = 1,10 Zbrojenie: klasa stali: A-III (34GS) otulina zbrojenia c nom = 50 mm WARUNKI STANÓW GRANICZNYCH PODŁOŻA - wg PN-81/B Nośność pionowa podłoża: Decyduje: kombinacja nr 1 Decyduje nośność w poziomie: posadowienia fundamentu Obliczeniowy opór graniczny podłoża Q fn = 191,6 kn N r = 118,4 kn < m Q fn = 155,2 kn (76,27% ) OBLICZENIA WYTRZYMAŁOŚCIOWE FUNDAMENTU - wg PN-B-03264: 2002 Wymiarowanie zbrojenia: Decyduje: kombinacja nr 1 Zbrojenie potrzebne (zbrojenie minimalne) A s = 0,78 cm 2 /mb Ostatecznie przyjęto ławę o szerokości 70cm i wysokości 30cm wykonaną z betonu C16/20 (B20)

17 OBLICZENIA STATYCZNE 17 zbrojoną podłużnie prętami 4#12 ze stali A-III (34GS) oraz poprzecznie strzemionami φ6 w rozstawie co 25 cm wykonanymi ze stali A-0 (St0S). Poz. 9.3 Stopa pod słup poz. 7.1 Przyjęto konstrukcyjnie stopę o wymiarach 70x70cm i wysokości 30cm wykonaną z betonu C16/20 (B20) zbrojoną siatką 4#12 co 20cm ze stali A-III (34GS). Projektował: mgr inż. ANDRZEJ KOZŁOWSKI upr. bud. nr WAM/0005/POOK/03 Opracował: mgr inż. GRZEGORZ WILCZEK Sprawdził: mgr inż. JACEK KĘDZIERSKI upr. bud. Nr WAM/0003/POOK/05
