1 ALBIS PROJEKTY NADZORY REALIZACJE REGON NIP Bielsko - Biała ul. Batorego 13 tel/fax (033) cyberia.pl I N W E N T A R Y Z A C J A O B I E K T U E K S P E R T Y Z A B U D O W L A N A OBIEKT ZAKRES : KOŚCIÓŁ PARAFIALNY P.W. MATKI BOŻEJ NIEUSTAJĄCEJ POMOCY W MIĘDZYBRODZIU ŻYWIECKIM : REMONT DACHU I ELEWACJI KOŚCIOŁA LOKALIZACJA : MIĘDZYBRODZIE ŻYWIECKIE DZIAŁKI NR 1087, 1088, 1089, 1091, 1092, 1094 INWESTOR : PARAFIA W MIĘDZYBRODZIU ŻYWIECKIM OPRACOWANIE : mgr inż. Maciej BIEGUN upr. bud. nr 128/98 BB Data: grudzień 2011

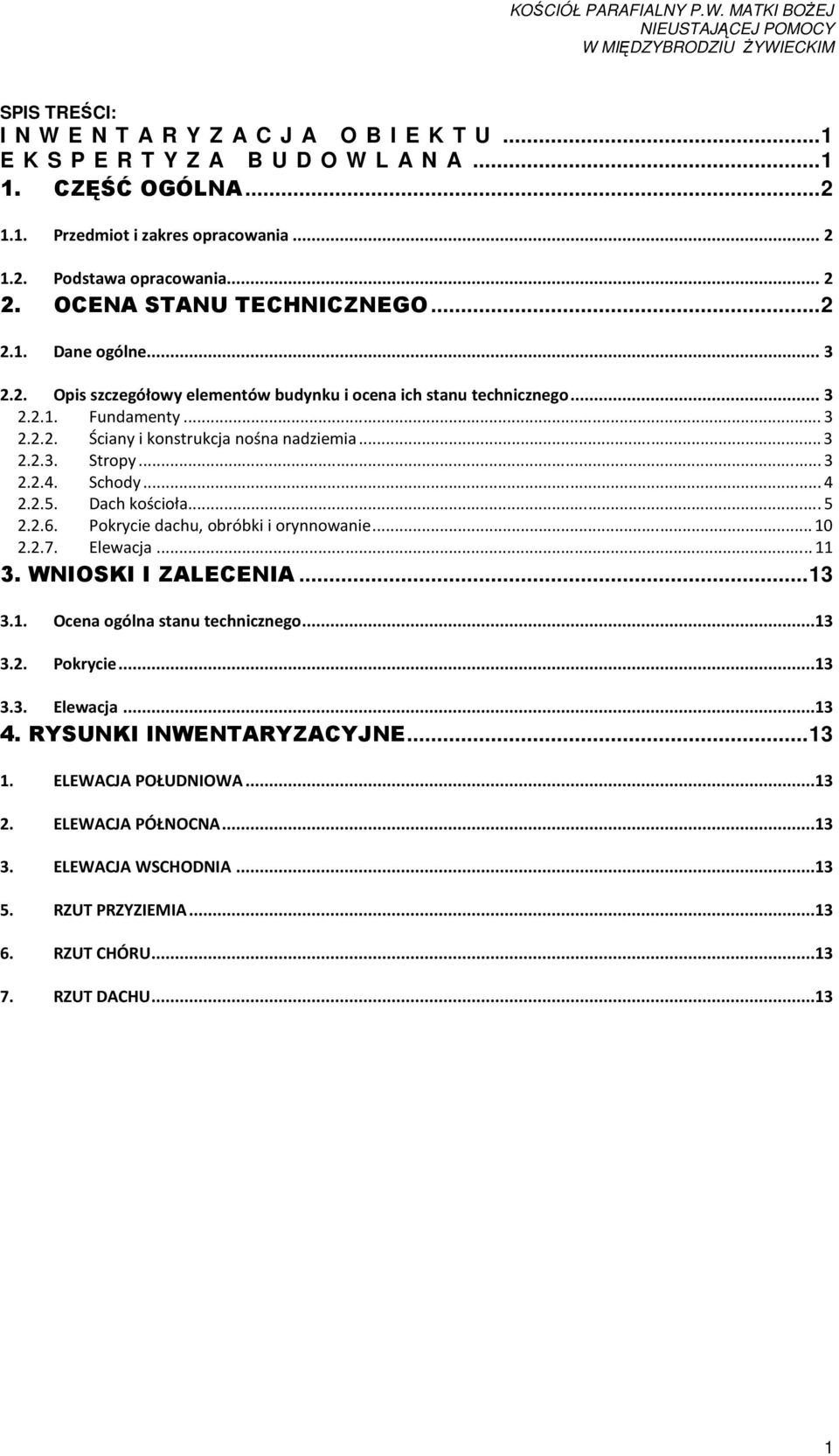

2 SPIS TREŚCI: I N W E N T A R Y Z A C J A O B I E K T U... 1 E K S P E R T Y Z A B U D O W L A N A CZĘŚĆ OGÓLNA Przedmiot i zakres opracowania Podstawa opracowania OCENA STANU TECHNICZNEGO Dane ogólne Opis szczegółowy elementów budynku i ocena ich stanu technicznego Fundamenty Ściany i konstrukcja nośna nadziemia Stropy Schody Dach kościoła Pokrycie dachu, obróbki i orynnowanie Elewacja WNIOSKI I ZALECENIA Ocena ogólna stanu technicznego Pokrycie Elewacja RYSUNKI INWENTARYZACYJNE ELEWACJA POŁUDNIOWA ELEWACJA PÓŁNOCNA ELEWACJA WSCHODNIA RZUT PRZYZIEMIA RZUT CHÓRU RZUT DACHU

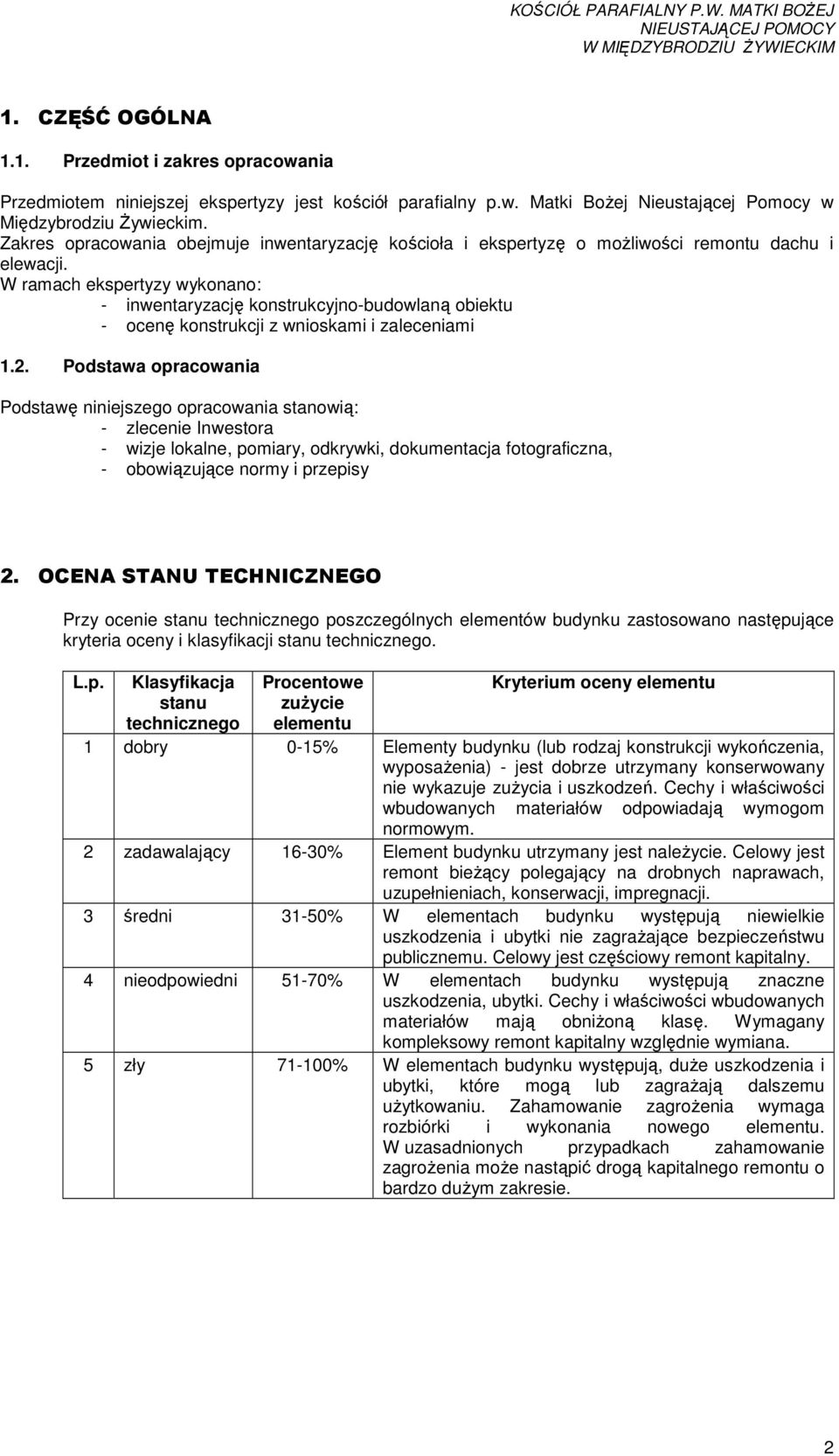

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot i zakres opracowania Przedmiotem niniejszej ekspertyzy jest kościół parafialny p.w. Matki Bożej Nieustającej Pomocy w Międzybrodziu Żywieckim. Zakres opracowania obejmuje inwentaryzację kościoła i ekspertyzę o możliwości remontu dachu i elewacji. W ramach ekspertyzy wykonano: - inwentaryzację konstrukcyjno-budowlaną obiektu - ocenę konstrukcji z wnioskami i zaleceniami 1.2. Podstawa opracowania Podstawę niniejszego opracowania stanowią: - zlecenie Inwestora - wizje lokalne, pomiary, odkrywki, dokumentacja fotograficzna, - obowiązujące normy i przepisy 2. OCENA STANU TECHNICZNEGO Przy ocenie stanu technicznego poszczególnych elementów budynku zastosowano następujące kryteria oceny i klasyfikacji stanu technicznego. L.p. Klasyfikacja stanu technicznego Procentowe zużycie elementu Kryterium oceny elementu 1 dobry 0-15% Elementy budynku (lub rodzaj konstrukcji wykończenia, wyposażenia) - jest dobrze utrzymany konserwowany nie wykazuje zużycia i uszkodzeń. Cechy i właściwości wbudowanych materiałów odpowiadają wymogom normowym. 2 zadawalający 16-30% Element budynku utrzymany jest należycie. Celowy jest remont bieżący polegający na drobnych naprawach, uzupełnieniach, konserwacji, impregnacji. 3 średni 31-50% W elementach budynku występują niewielkie uszkodzenia i ubytki nie zagrażające bezpieczeństwu publicznemu. Celowy jest częściowy remont kapitalny. 4 nieodpowiedni 51-70% W elementach budynku występują znaczne uszkodzenia, ubytki. Cechy i właściwości wbudowanych materiałów mają obniżoną klasę. Wymagany kompleksowy remont kapitalny względnie wymiana. 5 zły % W elementach budynku występują, duże uszkodzenia i ubytki, które mogą lub zagrażają dalszemu użytkowaniu. Zahamowanie zagrożenia wymaga rozbiórki i wykonania nowego elementu. W uzasadnionych przypadkach zahamowanie zagrożenia może nastąpić drogą kapitalnego remontu o bardzo dużym zakresie. 2

4 2.1. Dane ogólne Kościół parafialny p.w. Matki Bożej Nieustającej Pomocy zlokalizowany jest na działkach nr 1087, 1088, 1089, 1091, 1092, Obiekt jest wolnostojący. Kościół wzniesiony w latach trzydziestych ub. wieku Opis szczegółowy elementów budynku i ocena ich stanu technicznego Fundamenty Na podstawie oględzin stwierdzono, że obiekt posadowiony jest na ławach kamiennobetonowych. Ściany fundamentowe masywne kamienno-betonowe. Nie stwierdzono zawilgocenia ścian. Stan techniczny fundamentów określa się, jako dobry Ściany i konstrukcja nośna nadziemia Ściany nośne kościoła parteru wykonane są cegły pełnej na zaprawie cementowo- wapiennej. Ściany są tynkowane. Grubość ścian jest zróżnicowana. W kondygnacji przyziemia wprowadzono słupy murowane wydzielające funkcjonalnie nawę główną od naw bocznych i wspierające ściany wyższe nawy i strop. Ściany zewnętrzne i wewnętrzne są murowane z cegły pełnej. Prezbiterium wykonano w formie półrotundy na ścianach murowanych. Podczas oględzin nie stwierdzono uszkodzeń ścian i słupów. Drobne rysy mają charakter powierzchniowy. Stan techniczny ścian i filarów wewnętrznych konstrukcyjnych określa się, jako dobry Stropy Strop nad nawą główną wykonano o konstrukcji drewnianej powiązanej z konstrukcją więźby. Widoczne są wewnątrz ugięcia belek stropu. Sufity nie są płaskie - zostały ukształtowane przez układ deskowania i tynki. Strop nawy głównej - widoczne ugięcia belek Strop nawy bocznej Przeprowadzone kontrolne obliczenia wskazują na konieczność wzmocnienia belek stropowych, które są nośne dla więźby dachowej. Konstrukcję wzmacniającą należy wprowadzić od strony poddasza, aby nie ingerować w wystrój wewnętrzny świątyni Stan techniczny stropów nad parterem określa się, jako dobry z zastrzeżeniem o konieczności wzmocnienia belek stropowych. 3

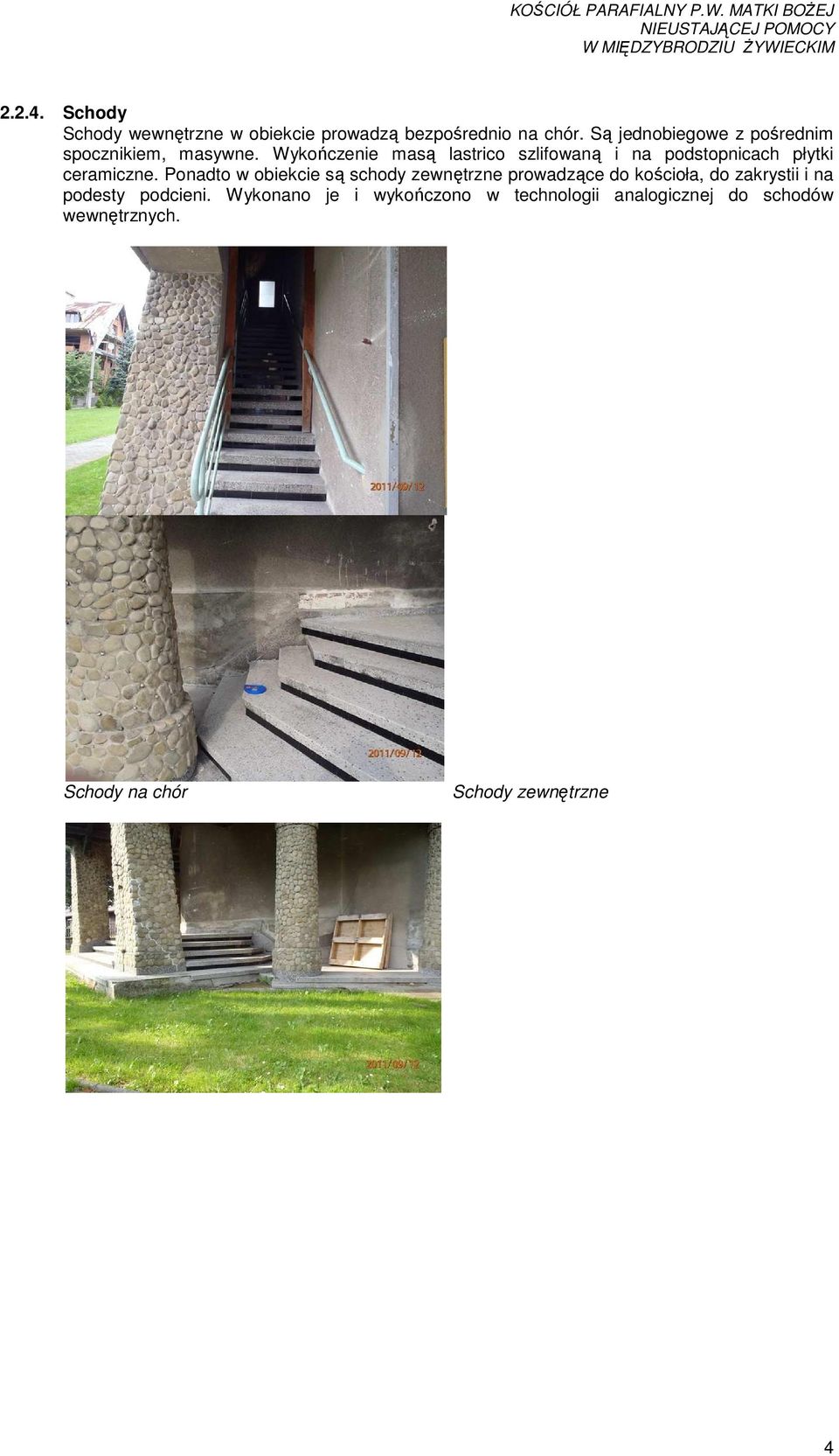

5 Schody Schody wewnętrzne w obiekcie prowadzą bezpośrednio na chór. Są jednobiegowe z pośrednim spocznikiem, masywne. Wykończenie masą lastrico szlifowaną i na podstopnicach płytki ceramiczne. Ponadto w obiekcie są schody zewnętrzne prowadzące do kościoła, do zakrystii i na podesty podcieni. Wykonano je i wykończono w technologii analogicznej do schodów wewnętrznych. Schody na chór Schody zewnętrzne 4

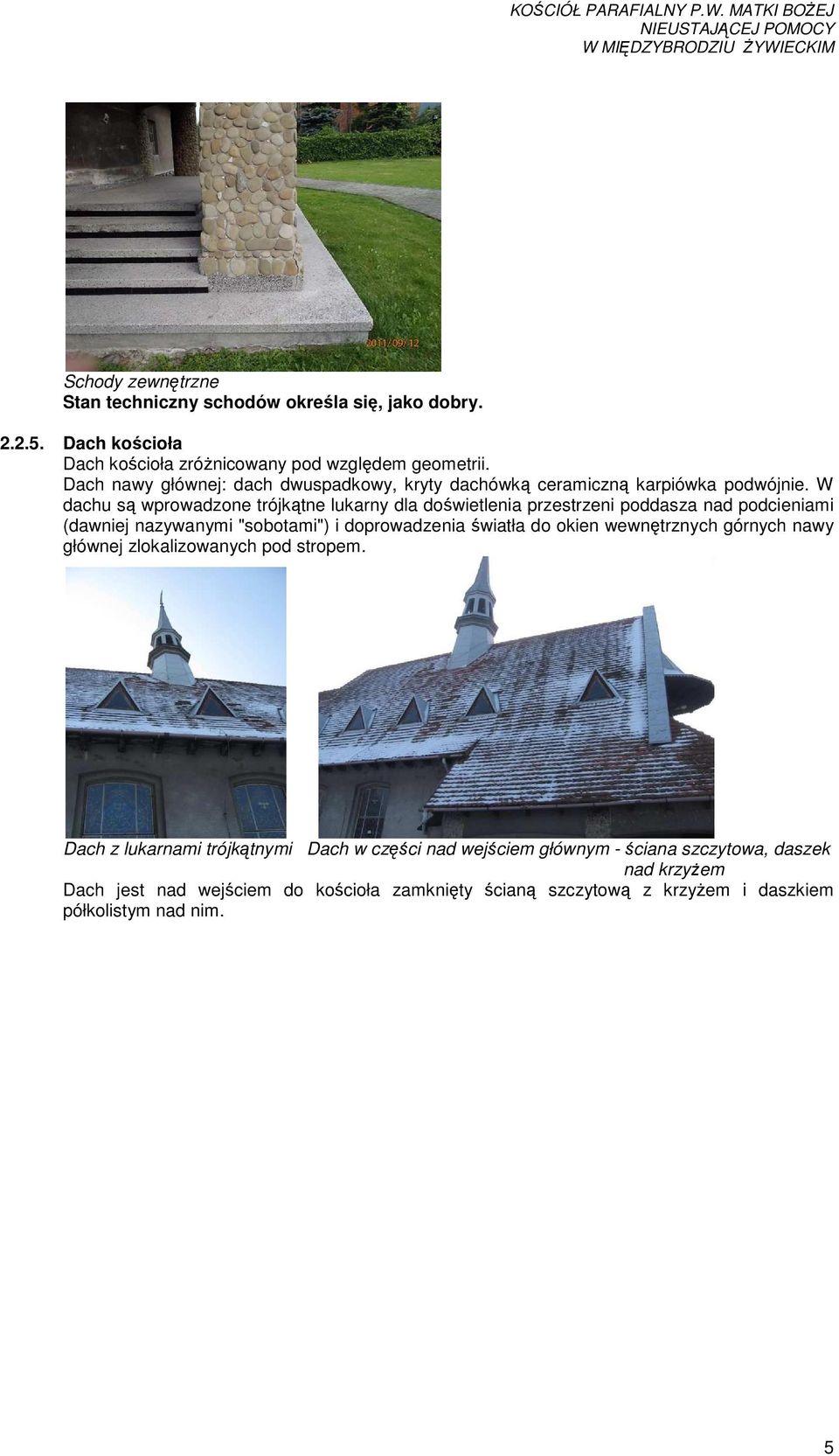

6 Schody zewnętrzne Stan techniczny schodów określa się, jako dobry Dach kościoła Dach kościoła zróżnicowany pod względem geometrii. Dach nawy głównej: dach dwuspadkowy, kryty dachówką ceramiczną karpiówka podwójnie. W dachu są wprowadzone trójkątne lukarny dla doświetlenia przestrzeni poddasza nad podcieniami (dawniej nazywanymi "sobotami") i doprowadzenia światła do okien wewnętrznych górnych nawy głównej zlokalizowanych pod stropem. Dach z lukarnami trójkątnymi Dach w części nad wejściem głównym - ściana szczytowa, daszek nad krzyżem Dach jest nad wejściem do kościoła zamknięty ścianą szczytową z krzyżem i daszkiem półkolistym nad nim. 5

7 Ściana szczytowa nad wejściem Widok ściany szczytowej od strony poddasza Konstrukcja dachu jest widoczna w całości od strony poddasza. Jest nie obudowana, widoczne są układy konstrukcyjne słupów, płatwi, krokwi, skleszczeń. 6

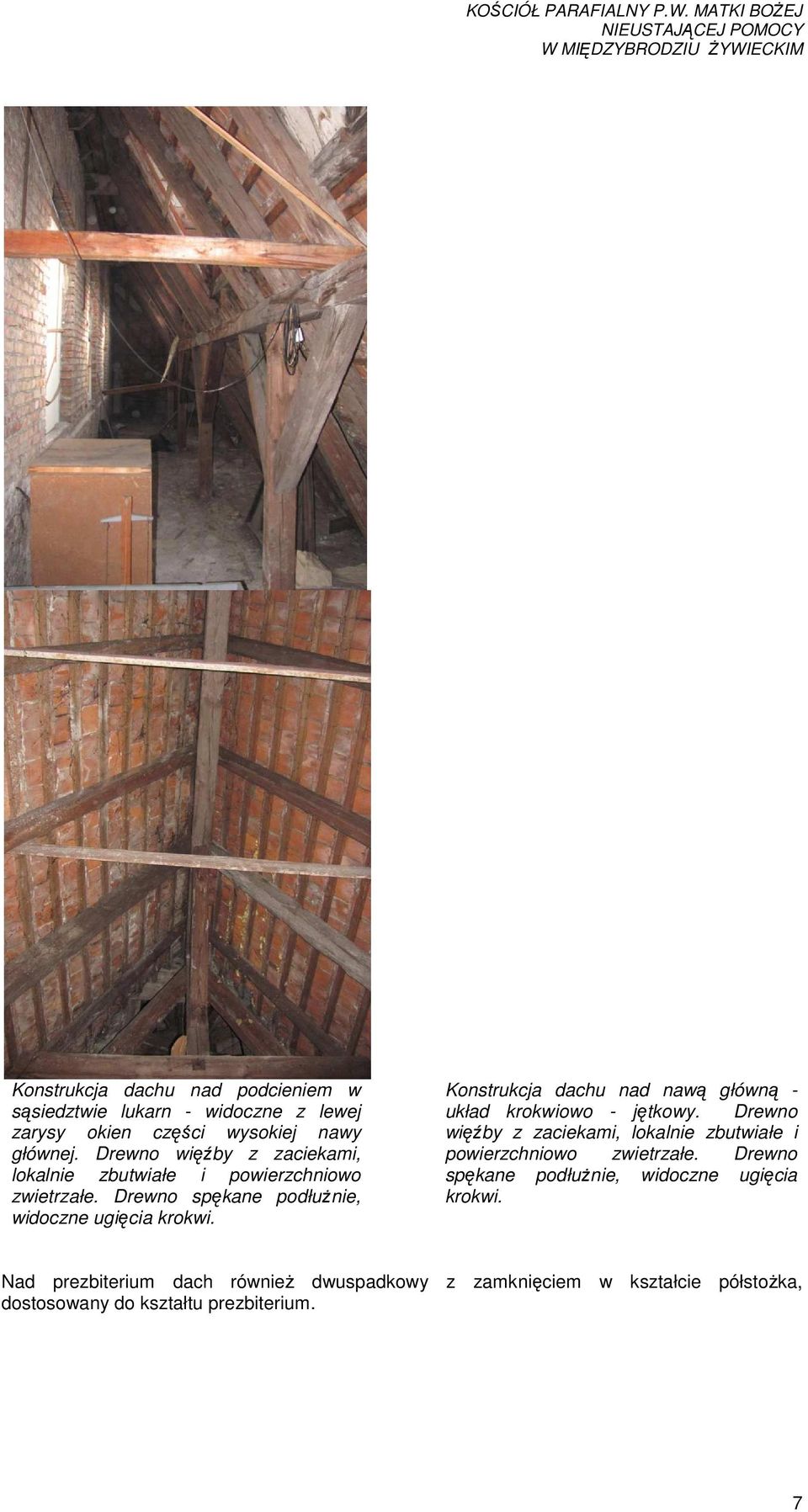

8 Konstrukcja dachu nad podcieniem w sąsiedztwie lukarn - widoczne z lewej zarysy okien części wysokiej nawy głównej. Drewno więźby z zaciekami, lokalnie zbutwiałe i powierzchniowo zwietrzałe. Drewno spękane podłużnie, widoczne ugięcia krokwi. Konstrukcja dachu nad nawą główną - układ krokwiowo - jętkowy. Drewno więźby z zaciekami, lokalnie zbutwiałe i powierzchniowo zwietrzałe. Drewno spękane podłużnie, widoczne ugięcia krokwi. Nad prezbiterium dach również dwuspadkowy z zamknięciem w kształcie półstożka, dostosowany do kształtu prezbiterium. 7

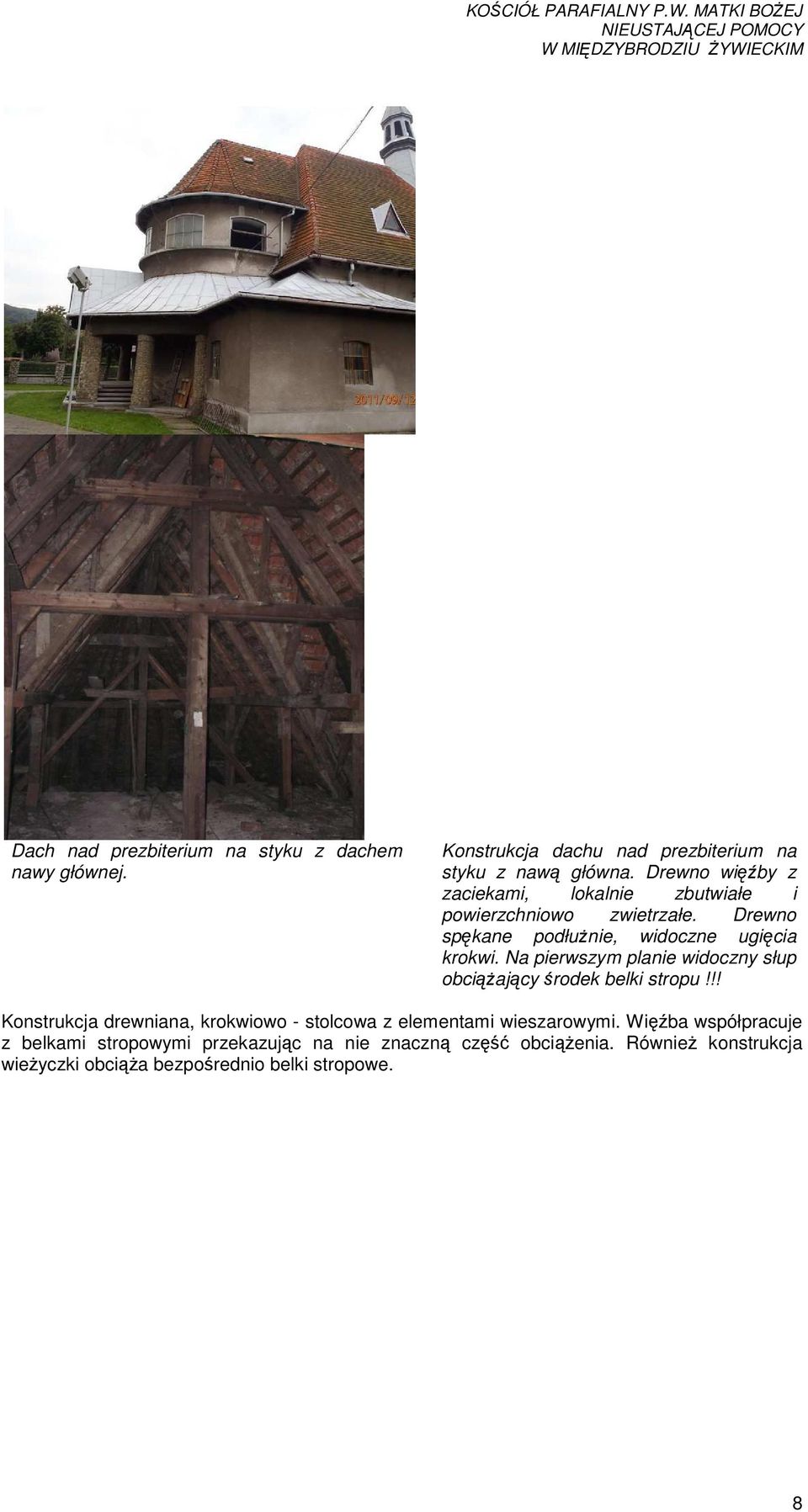

9 Dach nad prezbiterium na styku z dachem nawy głównej. Konstrukcja dachu nad prezbiterium na styku z nawą główna. Drewno więźby z zaciekami, lokalnie zbutwiałe i powierzchniowo zwietrzałe. Drewno spękane podłużnie, widoczne ugięcia krokwi. Na pierwszym planie widoczny słup obciążający środek belki stropu!!! Konstrukcja drewniana, krokwiowo - stolcowa z elementami wieszarowymi. Więźba współpracuje z belkami stropowymi przekazując na nie znaczną część obciążenia. Również konstrukcja wieżyczki obciąża bezpośrednio belki stropowe. 8

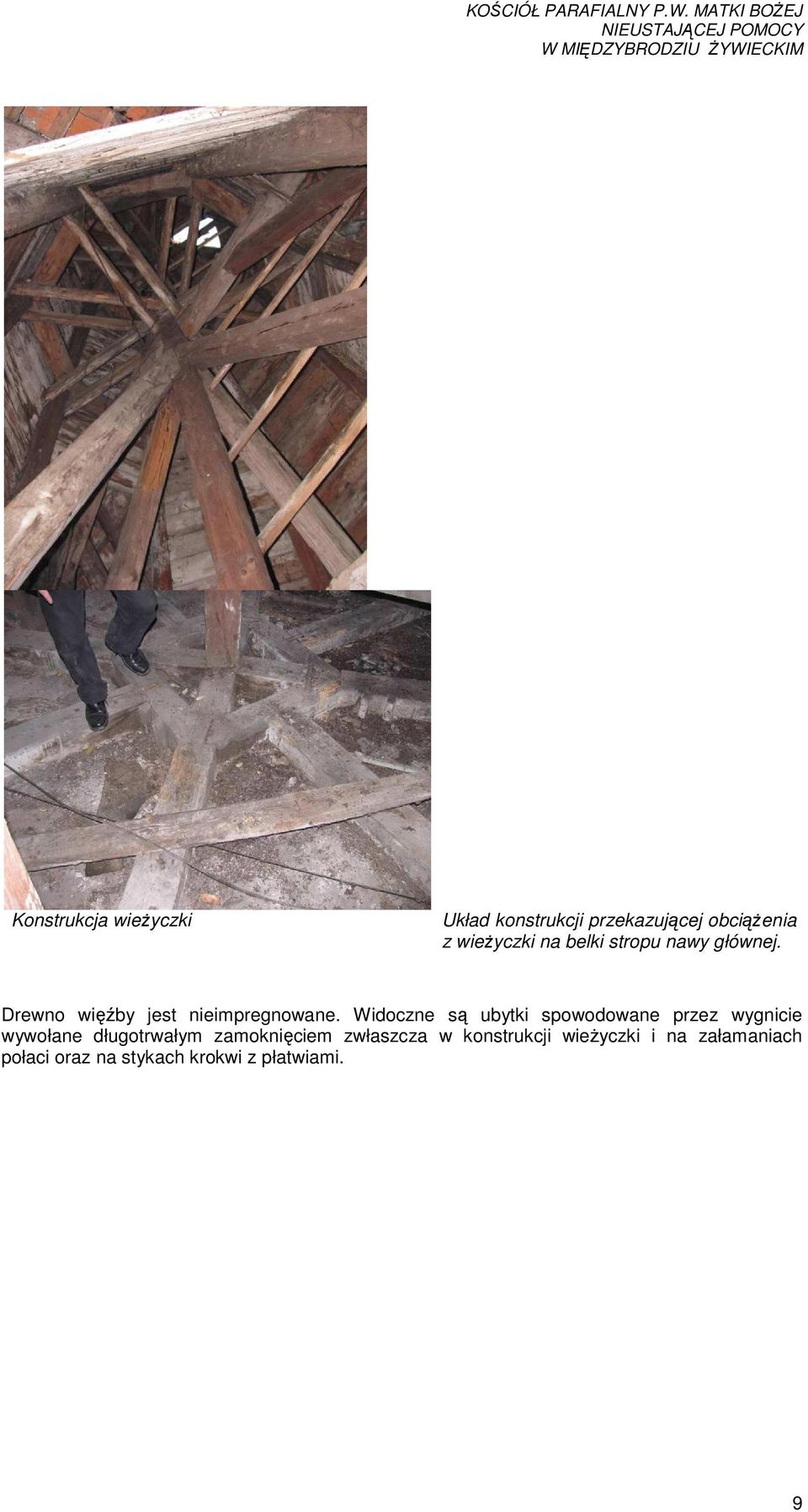

10 Konstrukcja wieżyczki Układ konstrukcji przekazującej obciążenia z wieżyczki na belki stropu nawy głównej. Drewno więźby jest nieimpregnowane. Widoczne są ubytki spowodowane przez wygnicie wywołane długotrwałym zamoknięciem zwłaszcza w konstrukcji wieżyczki i na załamaniach połaci oraz na stykach krokwi z płatwiami. 9

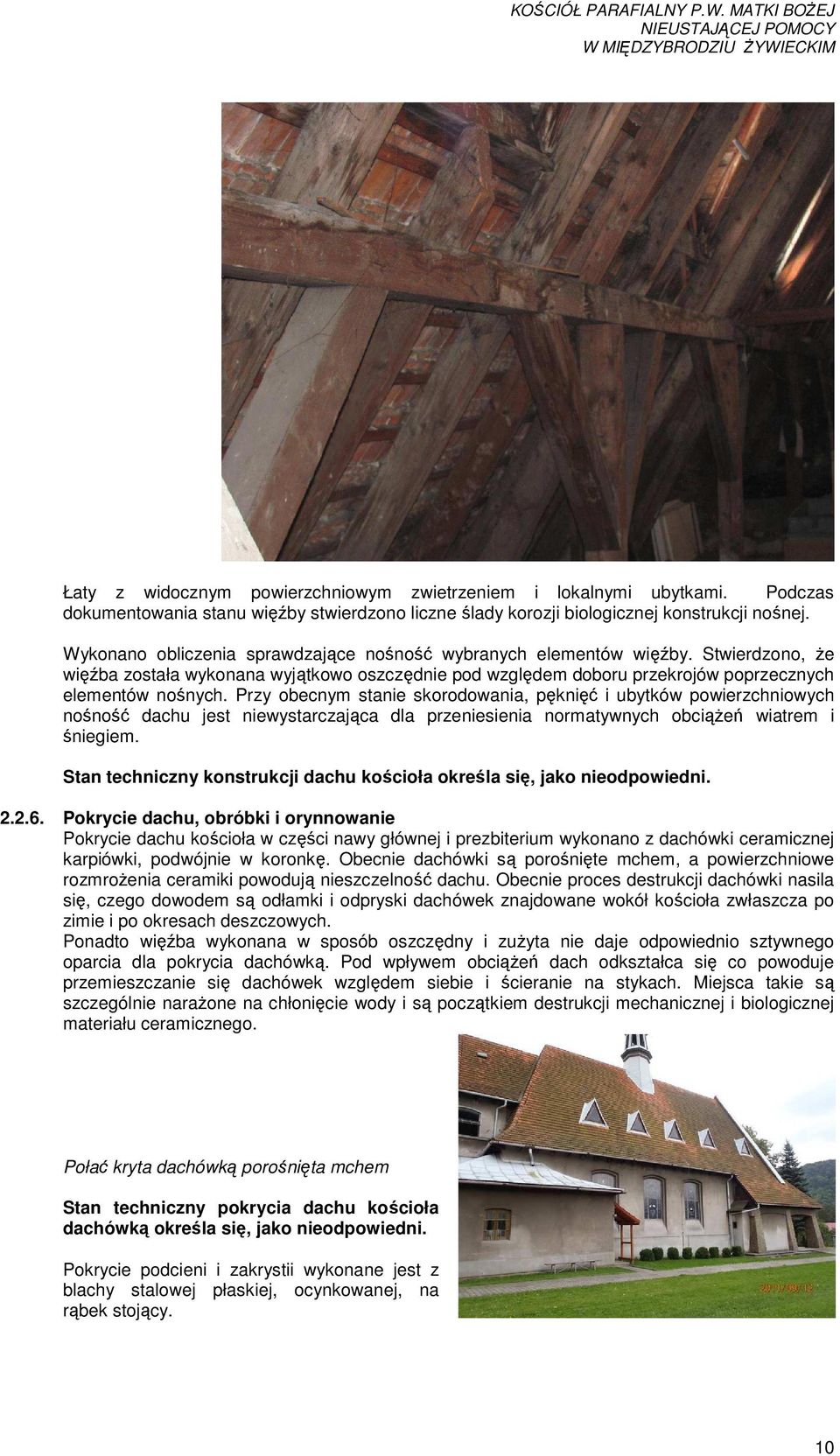

11 Łaty z widocznym powierzchniowym zwietrzeniem i lokalnymi ubytkami. Podczas dokumentowania stanu więźby stwierdzono liczne ślady korozji biologicznej konstrukcji nośnej. Wykonano obliczenia sprawdzające nośność wybranych elementów więźby. Stwierdzono, że więźba została wykonana wyjątkowo oszczędnie pod względem doboru przekrojów poprzecznych elementów nośnych. Przy obecnym stanie skorodowania, pęknięć i ubytków powierzchniowych nośność dachu jest niewystarczająca dla przeniesienia normatywnych obciążeń wiatrem i śniegiem. Stan techniczny konstrukcji dachu kościoła określa się, jako nieodpowiedni Pokrycie dachu, obróbki i orynnowanie Pokrycie dachu kościoła w części nawy głównej i prezbiterium wykonano z dachówki ceramicznej karpiówki, podwójnie w koronkę. Obecnie dachówki są porośnięte mchem, a powierzchniowe rozmrożenia ceramiki powodują nieszczelność dachu. Obecnie proces destrukcji dachówki nasila się, czego dowodem są odłamki i odpryski dachówek znajdowane wokół kościoła zwłaszcza po zimie i po okresach deszczowych. Ponadto więźba wykonana w sposób oszczędny i zużyta nie daje odpowiednio sztywnego oparcia dla pokrycia dachówką. Pod wpływem obciążeń dach odkształca się co powoduje przemieszczanie się dachówek względem siebie i ścieranie na stykach. Miejsca takie są szczególnie narażone na chłonięcie wody i są początkiem destrukcji mechanicznej i biologicznej materiału ceramicznego. Połać kryta dachówką porośnięta mchem Stan techniczny pokrycia dachu kościoła dachówką określa się, jako nieodpowiedni. Pokrycie podcieni i zakrystii wykonane jest z blachy stalowej płaskiej, ocynkowanej, na rąbek stojący. 10

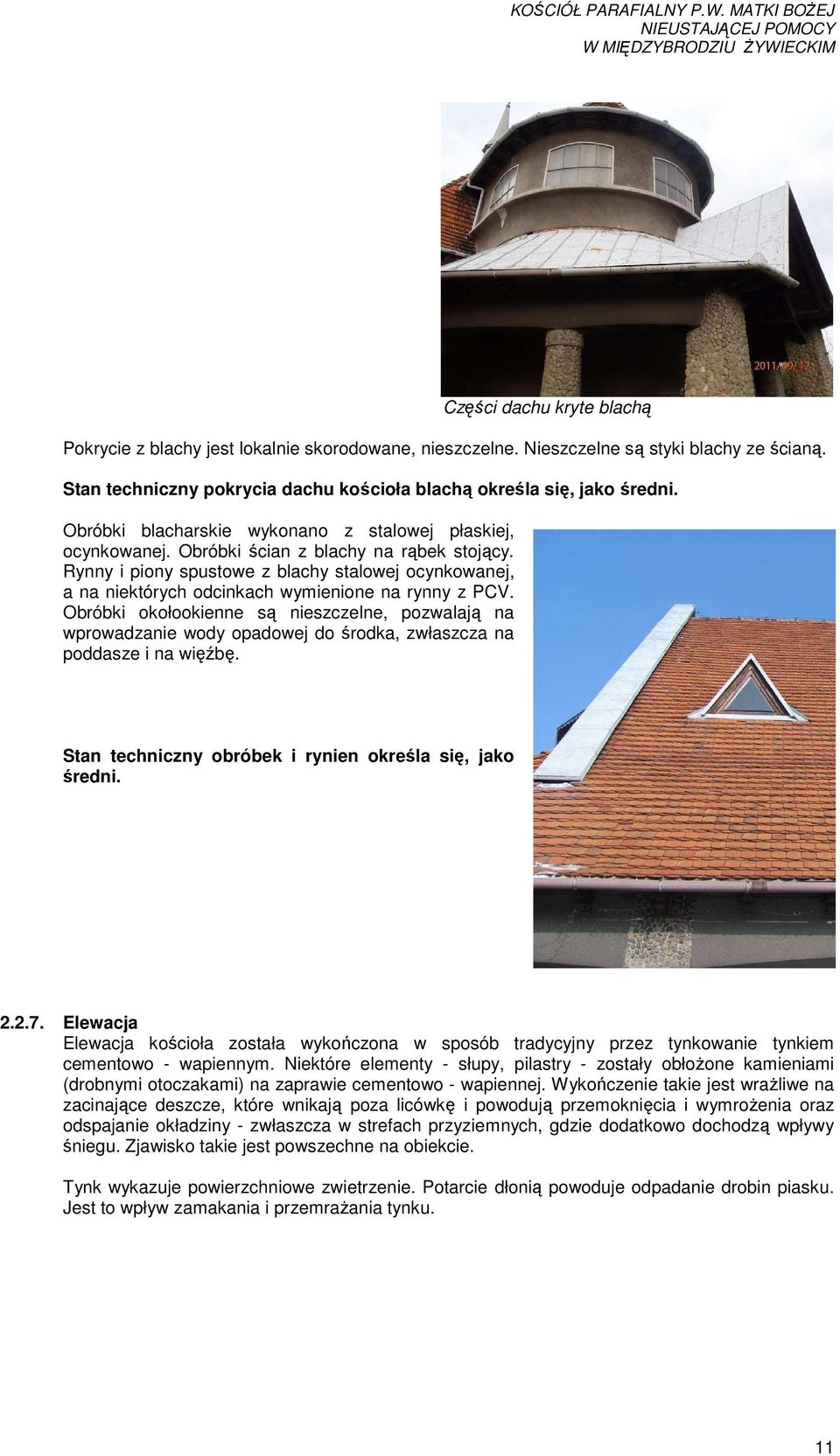

12 Części dachu kryte blachą Pokrycie z blachy jest lokalnie skorodowane, nieszczelne. Nieszczelne są styki blachy ze ścianą. Stan techniczny pokrycia dachu kościoła blachą określa się, jako średni. Obróbki blacharskie wykonano z stalowej płaskiej, ocynkowanej. Obróbki ścian z blachy na rąbek stojący. Rynny i piony spustowe z blachy stalowej ocynkowanej, a na niektórych odcinkach wymienione na rynny z PCV. Obróbki okołookienne są nieszczelne, pozwalają na wprowadzanie wody opadowej do środka, zwłaszcza na poddasze i na więźbę. Stan techniczny obróbek i rynien określa się, jako średni Elewacja Elewacja kościoła została wykończona w sposób tradycyjny przez tynkowanie tynkiem cementowo - wapiennym. Niektóre elementy - słupy, pilastry - zostały obłożone kamieniami (drobnymi otoczakami) na zaprawie cementowo - wapiennej. Wykończenie takie jest wrażliwe na zacinające deszcze, które wnikają poza licówkę i powodują przemoknięcia i wymrożenia oraz odspajanie okładziny - zwłaszcza w strefach przyziemnych, gdzie dodatkowo dochodzą wpływy śniegu. Zjawisko takie jest powszechne na obiekcie. Tynk wykazuje powierzchniowe zwietrzenie. Potarcie dłonią powoduje odpadanie drobin piasku. Jest to wpływ zamakania i przemrażania tynku. 11

13 Stan techniczny elewacji określa się, jako średni. 12

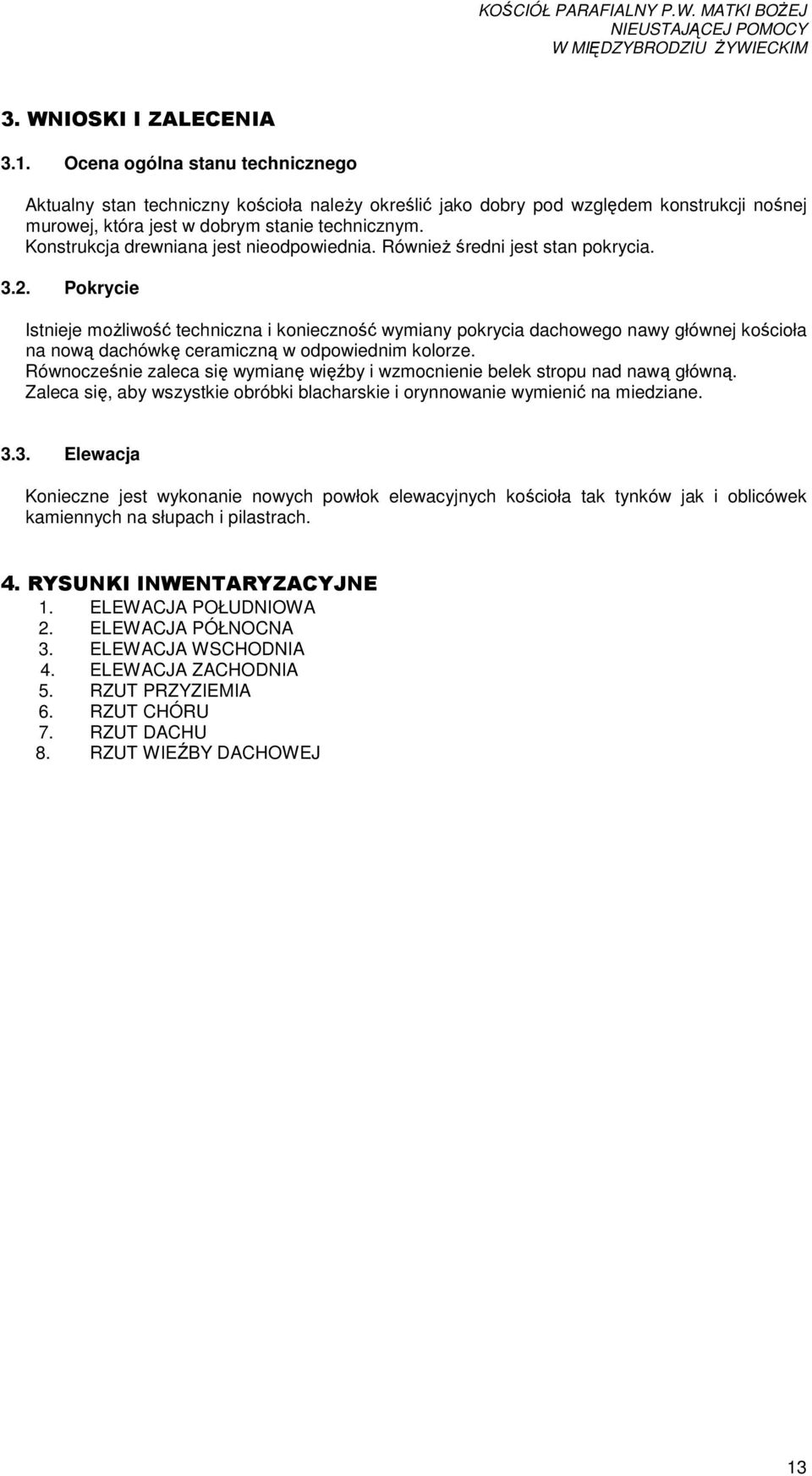

14 3. WNIOSKI I ZALECENIA 3.1. Ocena ogólna stanu technicznego Aktualny stan techniczny kościoła należy określić jako dobry pod względem konstrukcji nośnej murowej, która jest w dobrym stanie technicznym. Konstrukcja drewniana jest nieodpowiednia. Również średni jest stan pokrycia Pokrycie Istnieje możliwość techniczna i konieczność wymiany pokrycia dachowego nawy głównej kościoła na nową dachówkę ceramiczną w odpowiednim kolorze. Równocześnie zaleca się wymianę więźby i wzmocnienie belek stropu nad nawą główną. Zaleca się, aby wszystkie obróbki blacharskie i orynnowanie wymienić na miedziane Elewacja Konieczne jest wykonanie nowych powłok elewacyjnych kościoła tak tynków jak i oblicówek kamiennych na słupach i pilastrach. 4. RYSUNKI INWENTARYZACYJNE 1. ELEWACJA POŁUDNIOWA 2. ELEWACJA PÓŁNOCNA 3. ELEWACJA WSCHODNIA 4. ELEWACJA ZACHODNIA 5. RZUT PRZYZIEMIA 6. RZUT CHÓRU 7. RZUT DACHU 8. RZUT WIEŹBY DACHOWEJ 13
