PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ O MOCY 10,05 kwp DLA BUDYNKU SZKOŁY PODSTAWOWEJ W CIANOWICACH

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ O MOCY 10,05 kwp DLA BUDYNKU SZKOŁY PODSTAWOWEJ W CIANOWICACH"

Transkrypt

1 OPINIA KONSTRUKCYJNO-BUDOWLANA DOTYCZĄCA MOŻLIWOŚCI USTAWIENIA PANELI FOTOWOLTAICZNYCH NA DACHU BUDYNKU WRAZ Z PROPOZYCJĄ KONSTRUCJI Temat/obiekt: WSPORCZEJ POD PANELE PV PROJEKT WYKONAWCZY INSTALACJI FOTOWOLTAICZNEJ O MOCY 10,05 kwp DLA BUDYNKU SZKOŁY PODSTAWOWEJ W CIANOWICACH Adres: Szkoła Podstawowa w Cianowicach Skała, Cianowice 1 działka 402/3, obręb Cianowice Zamawiający: Gmina Skała ul. Rynek 29, Skała Branża: KONSTRUKCJA Skład zespołu projektowego: Opis Imię i nazwisko, nr uprawnień Podpis Opracował: Dr inż. Rafał Szydłowski MAP/0083/POOK/08 luty 2016 rok Warszawa, ul. Gizów 6, tel , kom biuro@novista.pl,

2 SPIS ZAWARTOŚCI PROJEKTU 1. OPIS TECHNICZNY Podstawa opracowania Przedmiot opracowania Zakres opracowania Opis obiektu Opis szczegółowy dachu Analiza nośności dachu Opis systemy montażowego paneli PV OBLICZENIA Obliczenia statyczno-wytrzymałościowe Wymagane wzmocnienie danych elementów konstrukcji dachu DOKUMENTACJA FOTOGRAFICZNA RYSUNKI Rys nr K-1 Schemat rozmieszczenia paneli PV na budynku

3 1. OPIS TECHNICZNY 1.1. Podstawa opracowania Podstawę do opracowania niniejszej dokumentacji stanowiły następujące materiały wyjściowe: - Zlecenie Zamawiającego; - Dokumentacja rysunkowa przygotowana na potrzeby projektu adaptacyjnego instalacji elektrycznej; - Wywiad techniczny i dokumentacja fotograficzna przedmiotowego budynku przeprowadzona przez przedstawicieli Novista oraz Urzędu Gminy w Skale; - Protokół projektowy instalacji PV dla budynku Szkoły Podstawowej w Cianowicach, gmina Skała; - Projekt koncepcyjny Montaż instalacji fotowoltaicznej o mocy 10,05 kwp dla budynku Szkoły Podstawowej w Cianowicach - Aktualne normy, przepisy oraz literatura techniczna Przedmiot opracowania Przedmiotem opracowania jest ocena możliwości ustawienia paneli fotowoltaicznych (PV) wraz z systemem montażowym na dachu budynku Szkoły Podstawowej w Cianowicach Zakres opracowania Niniejsze opracowanie obejmuje swym zakresem tylko konstrukcję dachu budynku na którym projektuje się ustawienie paneli fotowoltaicznych instalacji PV. Ocena przedmiotowego dachu dokonana zostanie w oparciu o obliczenia statyczne jego nośności. Wpływ dodatkowego obciążenia na pozostałe elementy konstrukcyjne budynku jest znikomy Opis obiektu Obiekt objęty opracowaniem jest budynkiem użyteczności publicznej, trzykondygnacyjnym. Wykonany jest w konstrukcji murowanej z gazobetonu, przykryty dwuspadowym dachem wieszarowym, pokrytym blachą trapezową, na deskowaniu. Budynek posiada: - ściany zewnętrzne i wewnętrzne z gazobetonu o grubości cm, - dach pokryty blachą trapezową, - okna i drzwi zewnętrzne z profili pcv, - ściany zewnętrzne pokryte tynkiem mineralnym, - rury spustowe rynny stalowe ocynkowane Opis szczegółowy dachu Dach nad budynkiem szkoły opiera się na konstrukcji wieszarowej, drewnianej. Poszczególne dane elementów podano w p.2. Dach pochyły, o wymiarach 19,5x26,25 m, pokryty jest blachą trapezową. Kąt nachylenia dachu wynosi Analiza nośności dachu Na podstawie dokonanych obliczeń konstrukcji płyt dachu stwierdza się, że ich nośność jest przekroczona, a dodatkowe obciążenia spowodowane montażem paneli instalacji fotowoltaicznej na dachu budynku Szkoły Podstawowej w Cianowicach, gmina Skała, sugeruje się wpływ na bezpieczeństwo użytkowania. Należy wykonać projekt wzmocnienia. 3

4 Z przekazanej dokumentacji fotograficznej oraz wyników wywiadu technicznego wynika, budynek jest w dobrym stanie technicznym. Nie zauważono niepokojących zawilgoceń, rys ani odkształceń jego konstrukcji Opis systemu montażowego paneli PV Panele fotowoltaiczne montuje się na dachach skośnych (o nachyleniu powyżej 20 ) za pomocą specjalnych systemów montażowych. Mocowane są one bezpośrednio do konstrukcji dachu. W zależności od rodzaju pokrycia dachu (tj. dachówka ceramiczna, dachówka betonowa, blachodachówka, dachówka karpiowa, dachówka łupkowa, blacha trapezowa itp.) należy zastosować odpowiedni system montażowy; dobrać należy odpowiednie elementy systemu tj. szyny, klemy, wpusty, śruby itp. W niniejszym projekcie zakłada się system montażowy dla blachy trapezowej. Zmiany założeń dla systemu montażowego oraz sposobu montażu, można dokonać w ramach projektu wykonawczego zamiennego, pod warunkiem, że zmiana zostanie wykonana przez osobę posiadającą uprawnienia w branży konstrukcyjnej, oraz zostanie ona poparta odpowiednimi obliczeniami, przedstawionymi w projekcie. 4

5 2. OBLICZENIA 2.1. Zestawienia obciążeń DANE Szkic układu poprzecznego 930,7 30,0 300, , ,0 82, , ,0 1600,0 Szkic układu podłużnego - płatwi pośredniej 300,0 A B 125,0 380,0 Geometria ustroju: Kąt nachylenia połaci dachowej α = 30,0 o Rozpiętość wiązara l = 16,00 m Rozstaw podpór w świetle murłat ls = 14,00 m Rozstaw osiowy płatwi lgx = 5,50 m Rozstaw krokwi a = 1,00 m Odległość między usztywnieniami bocznymi krokwi = 0,50 m 5

6 Płatew pośrednia o długości osiowej między słupami l = 3,80 m - lewy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami aml = 1,25 m - prawy koniec płatwi oparty na słupie Wysokość całkowita słupów pod płatew pośrednią hs = 3,00 m Rozstaw podparć poziomych murłaty lmo = 2,50 m Dane materiałowe: - krokiew 12/12cm (zacios 3 cm) z drewna C24 - płatew 15/15 cm z drewna C24 - słup 18/18 cm z drewna C24 - kleszcze 2x 10/10 cm (zacios 3 cm) o prześwicie gałęzi 12 cm z drewna C24 - murłata 18/18 cm z drewna C24 Obciążenia (wartości charakterystyczne i obliczeniowe): - pokrycie dachu : gk = 0,240 kn/m 2, go = 0,288 kn/m 2 - uwzględniono ciężar własny wiązara - obciążenie śniegiem (wg PN-80/B-02010/Az1/Z1-1: połać bardziej obciążona, strefa 3, A=406 m n.p.m., nachylenie połaci 30,0 st.): - na połaci lewej skl = 2,203 kn/m 2, sol = 3,305 kn/m 2 - na połaci prawej skp = 1,469 kn/m 2, sop = 2,203 kn/m 2 - obciążenie śniegiem traktuje się jako obciążenie średniotrwałe - obciążenie wiatrem (wg PN-B-02011:1977/Az1:2009/Z1-3: strefa I, teren B, wys. budynku z =20,0 m): - na połaci nawietrznej pkl I = -0,264 kn/m 2, pol I = -0,396 kn/m 2 - na połaci nawietrznej pkl II = 0,147 kn/m 2, pol II = 0,220 kn/m 2 - na stronie zawietrznej pkp = -0,235 kn/m 2, pop = -0,352 kn/m 2 - fotowoltaika gkk = 0,160 kn/m 2, gok = 0,192 kn/m 2 - obciążenie montażowe kleszczy Fk = 1,0 kn, Fo = 1,2 kn WYNIKI Obwiednia momentów zginających w układzie poprzecznym: -7,18-7,18 1,23 1,23 0,38 0,38-1,64-1,64 0,09 5,78 5,78 0,09 6

7 Obwiednia momentów w układzie podłużnym - płatwi pośredniej: Mz [knm] My [knm] Ry,Rz [kn] Rx [kn] 0,86 1,54-1,46 0,81 0,13 16,59 0,86 1,54 3,00 A 0,80 103,07 3,80 0,41 B 52,04 WYMIAROWANIE wg PN-B-03150:2000 drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymałości C24 fm,k = 24 MPa, ft,0,k = 14 MPa, fc,0,k = 21 MPa, fv,k = 2,5 MPa, E0,mean = 11 GPa, ρk = 350 kg/m 3 Krokiew 12/12 cm (zacios na podporach 3 cm) Smukłość λy = 144,7 < 150 λz = 14,4 < 150 Maksymalne siły i naprężenia w przęśle decyduje kombinacja: K4 stałe-max+śnieg+0,90 wiatr-wariant II My = 5,78 knm, N = 13,13 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 20,07 MPa, σc,0,d = 0,91 MPa kc,y = 0,154 σc,0,d/(kc,y fc,0,d) + σm,y,d/fm,y,d = 1,816 > 1 (!!!) (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 0,956 < 1 Maksymalne siły i naprężenia na podporze (płatwi) decyduje kombinacja: K4 stałe-max+śnieg+0,90 wiatr-wariant II My = -7,18 knm, N = 8,58 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 44,29 MPa, σc,0,d = 0,79 MPa (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 3,003 > 1 (!!!) Maksymalne ugięcie krokwi (pomiędzy murłatą a płatwią) decyduje kombinacja: K2 stałe-max+śnieg ufin = 58,49 mm > unet,fin = l / 200 = 5011/ 200 = 25,06 mm (233,4%) (!!!) Płatew 15/15 cm Smukłość λy = 23,1 < 150 λz = 23,1 < 150 Ekstremalne obciążenia obliczeniowe qz,max = 20,41 kn/m qy,max = 0,45 kn/m Maksymalne siły i naprężenia w płatwi decyduje kombinacja: K3 stałe-max+śnieg+0,90 wiatr-parcie My = 16,59 knm, Mz = 0,65 knm 7

8 fm,y,d = 14,77 MPa, fm,z,d = 14,77 MPa σm,y,d = 29,49 MPa, σm,z,d = 1,16 MPa σm,y,d/fm,y,d + km σm,z,d/fm,z,d = 2,052 > 1 (!!!) km σm,y,d/fm,y,d + σm,z,d/fm,z,d = 1,476 > 1 (!!!) Maksymalne ugięcie decyduje kombinacja: K2 stałe-max+śnieg ufin = 21,61 mm > unet,fin = l / 200 = 12,75 mm (169,5%) (!!!) Słup 18/18 cm Smukłość (słup A) λy = 84,2 < 150 λz = 57,7 < 150 Maksymalne siły i naprężenia (słup A) decyduje kombinacja: K3 stałe-max+śnieg+0,90 wiatr-parcie My = 0,00 knm, N = 103,07 kn fc,0,d = 12,92 MPa σm,y,d = 0,00 MPa, σc,0,d = 3,18 MPa kc,y = 0,424, kc,z = 0,747 σc,0,d/(kc,y fc,0,d) + σm,y,d/fm,y,d = 0,581 < 1 σc,0,d/(kc,z fc,0,d) + σm,y,d/fm,y,d = 0,329 < 1 Kleszcze 2x 10/10 cm Maksymalne siły i naprężenia decyduje kombinacja: K3 stałe-max+montażowe My = 1,94 knm fm,y,d = 20,31 MPa σm,y,d = 10,76 MPa σm,y,d/fm,y,d = 0,530 < 1 Murłata 18/18 cm Część murłaty leżąca na ścianie Ekstremalne obciążenia obliczeniowe qz,max = 12,32 kn/m qy,max = 1,83 kn/m qz,min = -0,29 kn/m (odrywanie) Maksymalne siły i naprężenia decyduje kombinacja: K5 stałe-max+wiatr Mz = 1,22 knm fm,z,d = 16,62 MPa σm,z,d = 1,26 MPa σm,z,d/fm,z,d = 0,076 < 1 Dopuszcza się zastosowanie systemu instalacji paneli fotowoltaicznych po wcześniejszym wykonaniu projektu wzmocnienia danych elementów konstrukcji dachu. 8

9 2.2. Wymagane wzmocnienie danych elementów konstrukcji dachu DANE Szkic układu poprzecznego 930,7 30,0 300, , ,0 82, , ,0 1600,0 Szkic układu podłużnego - płatwi pośredniej 300,0 A B 125,0 380,0 Geometria ustroju: Kąt nachylenia połaci dachowej α = 30,0 o Rozpiętość wiązara l = 16,00 m Rozstaw podpór w świetle murłat ls = 14,00 m Rozstaw osiowy płatwi lgx = 5,50 m Rozstaw krokwi a = 0,50 m Odległość między usztywnieniami bocznymi krokwi = 0,50 m Płatew pośrednia o długości osiowej między słupami l = 3,80 m - lewy koniec płatwi oparty na słupie z mieczami, odległość podparcia mieczami aml = 1,25 m - prawy koniec płatwi oparty na słupie Wysokość całkowita słupów pod płatew pośrednią hs = 3,00 m Rozstaw podparć poziomych murłaty lmo = 2,50 m 9

10 Dane materiałowe: - krokiew 12/12cm (zacios 3 cm) z drewna C24 - płatew 15/25 cm z drewna C24 - słup 18/18 cm z drewna C24 - kleszcze 2x 10/10 cm (zacios 3 cm) o prześwicie gałęzi 12 cm z drewna C24 - murłata 18/18 cm z drewna C24 Obciążenia (wartości charakterystyczne i obliczeniowe): - pokrycie dachu : gk = 0,240 kn/m 2, go = 0,288 kn/m 2 - uwzględniono ciężar własny wiązara - obciążenie śniegiem (wg PN-EN p.5.3.3: dach dwupołaciowy, strefa 1, A=300 m n.p.m., nachylenie połaci 30,0 st.): - na połaci lewej skl = 0,960 kn/m 2, sol = 1,440 kn/m 2 - na połaci prawej skp = 0,960 kn/m 2, sop = 1,440 kn/m 2 - obciążenie śniegiem traktuje się jako obciążenie średniotrwałe - obciążenie wiatrem (wg PN-B-02011:1977/Az1:2009/Z1-3: strefa I, teren B, wys. budynku z =20,0 m): - na połaci nawietrznej pkl I = -0,264 kn/m 2, pol I = -0,396 kn/m 2 - na połaci nawietrznej pkl II = 0,147 kn/m 2, pol II = 0,220 kn/m 2 - na stronie zawietrznej pkp = -0,235 kn/m 2, pop = -0,352 kn/m 2 - fotowoltaika gkk = 0,160 kn/m 2, gok = 0,192 kn/m 2 - obciążenie montażowe kleszczy Fk = 1,0 kn, Fo = 1,2 kn Założenia obliczeniowe: - klasa użytkowania konstrukcji: 2 - w obliczeniach statycznych krokwi nie uwzględniono wpływu podatności płatwi - współczynniki długości wyboczeniowej słupa: w płaszczyźnie ustroju podłużnego ustalony automatycznie w płaszczyźnie wiązara µy = 1,00 WYNIKI Obwiednia momentów zginających w układzie poprzecznym: -2,08-2,08 0,35 0,35 0,15 0,15-0,45-0,45 0,04 1,68 1,68 0,04 10

11 Obwiednia momentów w układzie podłużnym - płatwi pośredniej: Mz [knm] My [knm] Ry,Rz [kn] Rx [kn] 0,86 1,54-1,46 0,81 0,38 9,47 0,86 1,54 3,00 A 2,36 58,81 3,80 1,19 B 29,70 WYMIAROWANIE wg PN-B-03150:2000 drewno lite iglaste wg PN-EN 338:2004, klasa wytrzymałości C24 fm,k = 24 MPa, ft,0,k = 14 MPa, fc,0,k = 21 MPa, fv,k = 2,5 MPa, E0,mean = 11 GPa, ρk = 350 kg/m 3 Krokiew 12/12 cm (zacios na podporach 3 cm) Smukłość λy = 144,7 < 150 λz = 14,4 < 150 Maksymalne siły i naprężenia w przęśle decyduje kombinacja: K4 stałe-max+śnieg+0,90 wiatr-wariant II My = 1,68 knm, N = 3,62 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 5,83 MPa, σc,0,d = 0,25 MPa kc,y = 0,154 σc,0,d/(kc,y fc,0,d) + σm,y,d/fm,y,d = 0,521 < 1 (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 0,277 < 1 Maksymalne siły i naprężenia na podporze (płatwi) decyduje kombinacja: K4 stałe-max+śnieg+0,90 wiatr-wariant II My = -2,08 knm, N = 2,44 kn fm,y,d = 14,77 MPa, fc,0,d = 12,92 MPa σm,y,d = 12,83 MPa, σc,0,d = 0,23 MPa (σc,0,d/fc,0,d) 2 + σm,y,d/fm,y,d = 0,869 < 1 Maksymalne ugięcie krokwi (pomiędzy murłatą a płatwią) decyduje kombinacja: K2 stałe-max+śnieg ufin = 18,19 mm < unet,fin = l / 200 = 5011/ 200 = 25,06 mm (72,6%) Płatew 15/25 cm Smukłość λy = 6,9 < 150 λz = 11,5 < 150 Ekstremalne obciążenia obliczeniowe qz,max = 11,65 kn/m qy,max = 0,45 kn/m Maksymalne siły i naprężenia w płatwi decyduje kombinacja: K3 stałe-max+śnieg+0,90 wiatr-parcie My = 9,47 knm, Mz = 0,65 knm 11

12 fm,y,d = 14,77 MPa, fm,z,d = 14,77 MPa σm,y,d = 6,06 MPa, σm,z,d = 0,70 MPa σm,y,d/fm,y,d + km σm,z,d/fm,z,d = 0,443 < 1 km σm,y,d/fm,y,d + σm,z,d/fm,z,d = 0,334 < 1 Maksymalne ugięcie decyduje kombinacja: K2 stałe-max+śnieg ufin = 2,74 mm < unet,fin = l / 200 = 12,75 mm (21,5%) Słup 18/18 cm Smukłość (słup A) λy = 84,2 < 150 λz = 57,7 < 150 Maksymalne siły i naprężenia (słup A) decyduje kombinacja: K3 stałe-max+śnieg+0,90 wiatr-parcie My = 0,00 knm, N = 58,81 kn fc,0,d = 12,92 MPa σm,y,d = 0,00 MPa, σc,0,d = 1,82 MPa kc,y = 0,424, kc,z = 0,747 σc,0,d/(kc,y fc,0,d) + σm,y,d/fm,y,d = 0,332 < 1 σc,0,d/(kc,z fc,0,d) + σm,y,d/fm,y,d = 0,188 < 1 Kleszcze 2x 10/10 cm Maksymalne siły i naprężenia decyduje kombinacja: K3 stałe-max+montażowe My = 1,94 knm fm,y,d = 20,31 MPa σm,y,d = 10,76 MPa σm,y,d/fm,y,d = 0,530 < 1 Murłata 18/18 cm Część murłaty leżąca na ścianie Ekstremalne obciążenia obliczeniowe qz,max = 6,79 kn/m qy,max = 1,83 kn/m qz,min = -0,14 kn/m (odrywanie) Maksymalne siły i naprężenia decyduje kombinacja: K5 stałe-max+wiatr Mz = 1,22 knm fm,z,d = 16,62 MPa σm,z,d = 1,26 MPa σm,z,d/fm,z,d = 0,076 < 1 Należy wzmocnić krokwie poprzez ich zagęszczenie do rozstawu 50cm. Również należy wykonać wzmocnienie płatwi poprzez zwiększenie jej przekroju poprzecznego z 15x15cm na 15x25cm. 12

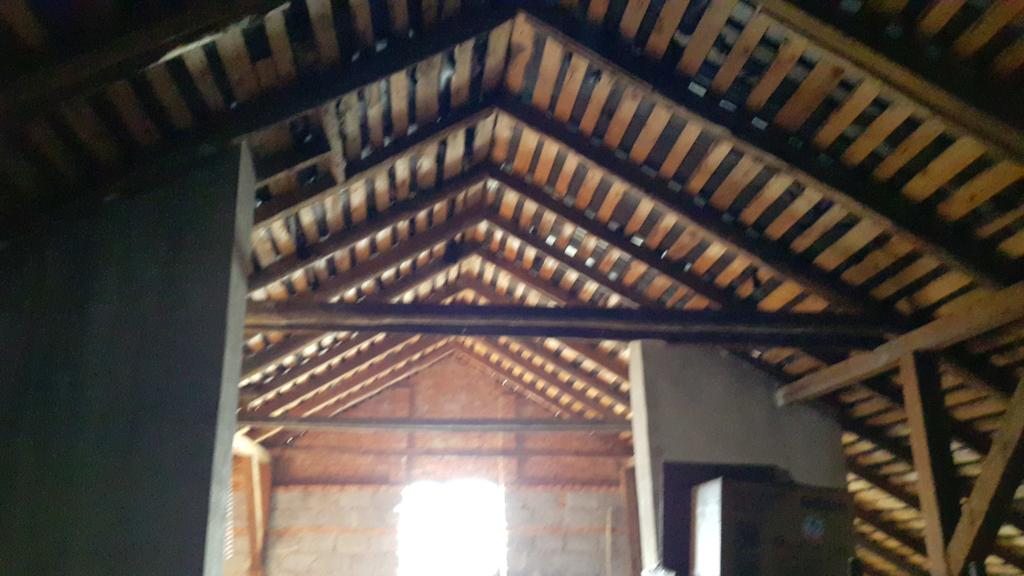

13 Opinia konstrukcyjno budowlana do projektu instalacji fotowoltaicznej 3. Dokumentacja fotograficzna Rys. 3.1 Rys

14 Opinia konstrukcyjno budowlana do projektu instalacji fotowoltaicznej Rys Rys

15

- 1 - Wiązar Jętkowy ,2 89,2 89,2 89,2 356,8 12,5 373,9 186,1 12,5 740,0

- 1 - Wiązar Jętkowy ,2 89,2 89,2 89,2 356,8 12,5 373,9 186,1 12,5 740,0 - 1 - Wiązar Jętkowy 5.2 OLICZENI STTYCZNO-WYTRZYMŁOŚCIOWE WIĄZR JĘTKOWEGO Użytkownik: iuro Inżynierskie SPECUD 1995-2010 SPECUD Gliwice utor: inż. Jan Kowalski Tytuł: Poz.1.3 Dach - Wiązar jętkowy DNE:
