1 NARODOWA AGENCJA POSZANOWANIA ENERGII S.A. Firma istnieje od 1994 r. ul. Świętokrzyska 20, Warszawa tel.: , faks: AUDYT ENERGETYCZNY budynku Żłobka nr 16 przy ul. Klaudyny 10 w Warszawie ZAMAWIAJĄCY: Zespół Żłobków Miasta Stołecznego Warszawy ul. Belgijska 4, Warszawa Warszawa, październik 2017 r. NIP , REGON , KRS Sąd Rejonowy dla M.St. Warszawy w Warszawie, XII Wydział Gospodarczy, Kapitał akcyjny: ,00 zł NAPE jest członkiem Ogólnokrajowego Stowarzyszenia Poszanowanie Energii i Środowiska" SAPE POLSKA i Zrzeszenia Audytorów Energetycznych

2 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 1 1 STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek użyteczności publicznej 1.2 Rok budowy 1975 r. 1.3 Inwestor (nazwa lub imię i nazwisko, adres) 1.4 Adres budynku Zespół Żłobków Miasta Stołecznego Warszawy ul. Belgijska 4, Warszawa, tel. (22) fax. (22) Nazwa, adres i nr REGON podmiotu wykonującego audyt: Narodowa Agencja Poszanowania Energii S.A., regon , ul. Świętokrzyska 20, Warszawa; tel ul. Klaudyny 10, Warszawa, województwo mazowieckie 3. Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: inż. Piotr Kowalczyk, upr. bud. MAZ/0037/PWOS/04, ul. Świętokrzyska 20, Warszawa; tel Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje: Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego posiadane kwalifikacje (w tym ew. uprawnienia) 5. Miejscowość: Warszawa data wykonania opracowania: Spis treści 1 Strona tytułowa audytu energetycznego budynku Karta audytu energetycznego budynku Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora Inwentaryzacja techniczno - budowlana budynku Ocena aktualnego stanu technicznego budynku w zakresie istotnym dla wskazania właściwych ulepszeń i przedsięwzięć termomodernizacyjnych Zestawienie wskazanych rodzajów ulepszeń Dokumentacja wykonania kolejnych kroków optymalizacyjnych algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji Załączniki do audytu... 32

3 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 2 2 KARTA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane ogólne Stan przed termomod. Stan po termomod 1. Konstrukcja / technologia budynku prefabrykowana bez zmian 2. Liczba kondygnacji 2+piwnice bez zmian 3. Kubatura części ogrzewanej [m 3 ] bez zmian 4. Kubatura ogrzewanych pomieszczeń [m 3 ] bez zmian 5. Powierzchnia netto (ogrzewana) budynku [m 2 ] bez zmian 6. Powierzchnia użytkowa części mieszkalnej [m 2 ] 0 bez zmian 7. Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń bez zmian niemieszkalnych [m ] 8. Liczba lokali mieszkalnych 0 bez zmian 9. Liczba osób użytkujących budynek 145 bez zmian 10. Sposób przygotowania ciepłej wody węzeł cieplny bez zmian 11. Rodzaj systemu grzewczego budynku węzeł cieplny bez zmian 12. Współczynnik kształtu A/V [1/m] 0,40 bez zmian 13. Inne dane charakteryzujące budynek Współczynniki przenikania ciepła [W/(m 2 K)] 1. Ściana zewnętrzna, konstrukcyjna 1,215 0, Ściana zewnętrzna, gazobeton 1,198 0, Ściana zewnętrzna, taras 0,284 0, Ściana zewnętrzna w piwnicy 1,818 0, Ściana zewnętrzna w piwnicy, w gruncie do głębokości 1 m 1,057 0, Ściana zewnętrzna w piwnicy, w gruncie poniżej głębokości 1 m 0,788 0, Podłoga na gruncie, piwnica 0,731 0, Stropodach 1,126 0, Dach nad wejściem bocznym 1,425 0, Dach nad zabudowanym tarasem 0,244 0, Drzwi w ramie AL 2,0 2,0 12. Drzwi drewniane, pełne 3,5 1,5 13. Drzwi stalowe, przeszklone 5,6 1,5 14. Okno w ramie PCV 1,5 1,5 3. Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania 0,93 0,93 2. Sprawność przesyłu 0,88 0,90 3. Sprawność regulacji i wykorzystania 0,77 0,88 4. Sprawność akumulacji 1,00 1,00 5. Ogólna sprawność systemu dystrybucji ciepła 0,63 0,74 6. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,00 1,00 7. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania [-] 0,91 0,91 2. Sprawność przesyłu [-] 0,60 0,70 3. Sprawność akumulacji [-] 0,85 0,85 4. Sprawność regulacji i wykorzystania [-] 1,00 1,00 5. Sprawność całkowita systemu przygotowania ciepłej wody użytkowej [-] 0,46 0,54 5a. Charakterystyka systemu wentylacji wentylacja grawitacyjna 1. Rodzaj wentylacji ( naturalna, mechaniczna ) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza Okna/ kratki went. Okna/ kratki went 3. Strumień powietrza zewnętrznego 1) [m 3 /h] Krotność wymian [1/h] 0,75 0,75 5b. Charakterystyka systemu wentylacji wentylacja mechaniczna 1. Rodzaj wentylacji ( naturalna, mechaniczna ) mechaniczna mechaniczna 2. Sposób doprowadzenia i odprowadzenia powietrza kratki went. kratki went 3. Strumień powietrza zewnętrznego 1) [m 3 /h] Krotność wymian [1/h] 3,59 3,59 6. Charakterystyka energetyczna budynku

4 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 3 1. Obliczeniowa moc cieplna systemu grzewczego (instalacja c.o.) [kw] 127,1 84,1 1a. Obliczeniowa moc cieplna systemu grzewczego (instalacja c.t.) [kw] 36,0 36,0 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw] 43,4 43,4 3. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) (instalacja c.o. + c.t.) [GJ/rok] 4. Roczne zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) (instalacja c.o. + c.t.) [GJ/rok] 5. Obliczeniowe zużycie energii do przygotowania cwu 2) [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) 3) [GJ/rok] 7. Zmierzone zużycie ciepła na przygotowanie ciepłej wody (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) 3) [GJ/rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) 86,12 49,84 [kwh/(m 2 rok)] 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 133,21 65, Udział odnawialnych źródeł energii [%] Opłaty jednostkowe (obowiązujące w dniu sporządzenia audytu) 4) Centralne ogrzewanie 1. Koszt za 1GJ ciepła do ogrzewania budynku [zł/gj] 43,94 43,94 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł/(mw m-c)] 6 094, ,26 Wentylacja mechaniczna 1a. Koszt za 1GJ ciepła do ogrzewania budynku [zł/gj] 160,45 160,45 2a. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc [zł/(mw m-c)] 0,00 0,00 Ciepła woda użytkowa 3. Koszt przygotowania 1m 3 ciepłej wody użytkowej [zł/m 3 ] 13,0 11,6 3a. Koszt za 1GJ ciepła na przygotowanie ciepłej wody użytkowej [zł/gj] 43,94 43,94 4. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej na miesiąc [zł/(mw m-c)] 6 094, ,26 5. Miesięczny koszt ogrzania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 2,16 1,10 6. Miesięczna opłata abonamentowa [zł/m-c] 0,00 0,00 7. Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu [zł] Roczne zmniejszenie zapotrzebowania na ,00 energię [%] 42,1 Planowane koszty całkowite [zł] ,00 Premia termomodernizacyjna [zł] ,00 Roczna oszczędność kosztów energii [zł/rok] ,00 1) - Wyliczenie strumienia powietrza wentylacyjnego zamieszczono w załączniku 9.3 2) - Zużycie CWU wg obliczeń przedstawionych w załączniku nr ) - Obiekt jest rozliczany ze zużycia ciepła na podstawie jednego licznika. Rozdział zmierzonego zużycia ciepła na ogrzewanie i ciepłą wodę użytkową wykonano szacunkowo. Ponadto ogrzewanie realizowane jest przez dwa systemy: poprzez instalację c.o. z miejskiej sieci ciepłowniczej i poprzez wentylację mechaniczną z nagrzewnicami elektrycznymi. Zmierzone zużycie ciepła podano jedynie wg licznika usytuowanego w węźle ciepłowniczym. 4) - Wyliczenie opłat w załączniku nr 9.1.

5 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 4 3 DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE I UWAGI INWESTORA 3.1 Cel pracy Podstawowym celem jest optymalizacja zakresu inwestycji termomodernizacji budynku Żłobka nr 16 wraz z pomieszczeniami użytkowanymi przez Przedszkole nr 346, usytuowanego przy ul. Klaudyny 10 w Warszawie. Opracowanie w części merytorycznej swoim zakresem obejmuje: ocenę stanu istniejącego budynku pod kątem izolacyjności cieplnej przegród, ocenę stanu istniejących wewnętrznych instalacji ogrzewczych wraz ze źródłem ciepła, propozycję rozwiązań termomodernizacyjnych pozwalających na zmniejszenie zużycia ciepła w rozpatrywanym budynku, procedurę wyboru optymalnego przedsięwzięcia termomodernizacyjnego. Realizacja powyższych przedsięwzięć ma prowadzić do zmniejszenia kosztów ogrzewania w rozpatrywanym obiekcie. 3.2 Dokumentacja projektowa PT architektoniczno budowlany, zamienny adaptacja. Osiedle Marymont Dolny - Ruda, 1975 r. PBW Remont pomieszczeń Żłobka nr 16 przy ul. Klaudyny 10 w Warszawie. Tom 2. Część sanitarna, 2012 r. 3.3 Inne dokumenty wizja lokalna, faktury za ciepło Veolia Energia Warszawa S.A. za 2015 r., normy i rozporządzenia: o Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 r w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych. o Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 13 października 2015 r zmieniające rozporządzenie w sprawie szczegółowego zakresu i formy audytu

6 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 5 energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności przedsięwzięcia termomodernizacyjnego. o Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych. o Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690 wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie dalej zwane Warunkami Technicznymi. o Polska Norma PN-EN-ISO 6946:2008 "Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń". o PN-EN ISO "Właściwości cieplne budynków - Wymiana ciepła przez grunt - Metody obliczania" o PN-EN ISO "Mostki cieplne w budynkach - Liniowy współczynnik przenikania ciepła - Metody uproszczone i wartości orientacyjne" o Polska Norma PN EN 12831:2006 " Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. o Polska Norma PN-EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia". 3.4 Wytyczne, sugestie, ograniczenia i uwagi Inwestora (zleceniodawcy) Zleceniodawca podał następujące wytyczne dotyczące poprawy istniejącego stanu: Należy rozważyć ocieplenie przegród zewnętrznych. Należy rozważyć wymianę drzwi zewnętrznych starego typu. Należy rozważyć montaż nawiewników okiennych. Należy rozważyć modernizację instalacji c.w.u. Należy rozważyć modernizację instalacji c.o. 3.5 Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia lub kwota dotacji: Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego Kwota kredytu możliwego do zaciągnięcia przez inwestora lub kwota dofinansowania przedsięwzięcia termo modernizacyjnego 0 zł zł

7 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 6 4 INWENTARYZACJA TECHNICZNO - BUDOWLANA BUDYNKU 4.1 Dane ogólne Adres: Inwestor: ul. Klaudyny 10, Warszawa, Zespół Żłobków Miasta Stołecznego Warszawy ul. Belgijska 4, Warszawa Rok zakończenia budowy 1975 Technologia prefabrykowana Powierzchnia zabudowy 615 m 2 Powierzchnia netto budynku m 2 Kubatura części ogrzewanej budynku m 3 Kubatura przestrzeni ogrzewanej budynku m 3 Współczynnik kształtu A/V 0,43 1/m Wysokość kondygnacji w świetle 2,2-3,2 m Liczba użytkowników 145 os. 4.2 Uproszczona dokumentacja budynku. Rysunki i zdjęcia budynku zostały zamieszczone w załączniku nr Opis techniczny podstawowych elementów budynku - konstrukcja Rozpatrywany obiekt wzniesiono w systemie prefabrykowanym. Budynek stanowi zwartą bryłę, jest wolnostojący. Posiada dwie kondygnacje nadziemne oraz użytkowe piwnice. Kondygnacje nadziemne przeznaczone są na sale zajęć dzieci, zaplecze sanitarne, kuchnię z zapleczem, pomieszczenia administracyjne i socjalne, piwnice na: zaplecze socjalne, magazyny oraz pomieszczenia gospodarcze. Budynek jest użytkowany obecnie przez dwie placówki: żłobek oraz przedszkole. Ściany zewnętrzne konstrukcyjne wykonane są z płyt prefabrykowanych, w polach podokiennych wypełnione gazobetonem. Stropy żelbetowe prefabrykowane z płyt kanałowych o gr. 24 cm. Nad ostatnią kondygnacją znajduje się stropodach wentylowany, nad wejściem bocznym (na elewacji szczytowej) dach pełny. Ok r. wykonano zabudowę tarasu. Ściany zewnętrzne tarasu ocieplone są 12 cm styropianu. 4.4 Opis techniczny podstawowych elementów budynku - stolarka okienna i drzwiowa W budynku znajdują się okna zespolone w ramach PCV. Nieogrzewany wiatrołap przy wejściu głównym posiada przeszklenie zespolone w ramach AL. Drzwi zewnętrzne są w ramie AL (główne) oraz drewniane pełne i szklone pojedynczo w ramie stalowej (na elewacjach

8 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 7 szczytowych). Montaż okien w ramach PCV i drzwi w ramie AL wykonano w latach Charakterystyka energetyczna budynku Zapotrzebowanie na moc i ciepło na potrzeby systemu grzewczego Obliczenia rocznego zapotrzebowania na ciepło do ogrzewania w standardowym sezonie grzewczym wykonano na podstawie Polskiej Normy PN-EN ISO 13790:2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania i chłodzenia" Obliczenia szczytowej mocy grzewczej dla całego budynku wykonano zgodnie z normą PN-EN "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego. W/w obliczenia wykonano przyjmując wieloletnie dane klimatyczne dotyczące: średnich miesięcznych wartości zewnętrznych temperatur oraz średnich miesięcznych wartości natężenia promieniowania słonecznego (ze stacji IMiGW w Warszawie) wg danych opublikowanych na stronie Biuletynu Informacji Publicznej. Obliczenia wykonano przy pomocy programu komputerowego Audytor OZC Pro6.6. Wyniki zamieszczono w załączniku 9.6. Dodatkowo wykorzystano następujące normy i rozporządzenia: PN-EN ISO 6946 Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. PN-82/B Temperatury obliczeniowe zewnętrzne. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz. U. Nr 75, poz. 690 wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Moc zamówiona na cele ogrzewania (instalacja c.o.) MW 0,1200 Obliczeniowa moc systemu grzewczego (instalacja c.o.) MW 0,1271 Roczne zapotrzebowanie na ciepło na potrzeby CO w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu GJ/rok 431 Ogólna sprawność systemu ogrzewania - 0,63 Obniżenie nocne - 1,00 Obniżenie tygodniowe - 1,00 Roczne zapotrzebowanie na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok 684

9 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Roczny koszt ogrzewania budynku instalacja c.o. Ceny wg Veolia Energia Warszawa S.A. z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat zamieszczono w załączniku nr 9.1. Oz zł/gj 43,94 Om zł/mw/mc 6 094,26 Ab0 zł/mc 0,00 Obliczeniowa moc cieplna systemu grzewczego MW 0,1271 Roczne zużycie energii na ciepło na potrzeby CO z uwzględnieniem sprawności systemu i przerwami w ogrzewaniu GJ/rok 684 Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczny koszt abonamentu zł/rok 0 Roczny koszt ogrzewania w sezonie standardowym zł/rok Roczny koszt ogrzewania budynku wentylacja mechaniczna (nagrzewnice elektryczne) Ceny wg ENERGA Obrót S.A. oraz INNOGY Stoen Operator Sp. z o.o. z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat zamieszczono w załączniku nr 9.1. Oz zł/gj 160,45 Om zł/mw/mc 0,00 Ab0 zł/mc 0,00 Obliczeniowa moc cieplna systemu CT MW 0,0360 Roczne zużycie energii na ciepło na potrzeby CT z uwzględnieniem sprawności systemu GJ/rok 43 Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok 0 Roczny koszt abonamentu zł/rok 0 Roczny koszt ogrzewania w sezonie standardowym zł/rok Roczny koszt przygotowania ciepłej wody użytkowej Ceny wg Veolia Energia Warszawa S.A. z podatkiem 23% VAT z dnia sporządzania audytu. Wyliczenie opłat zamieszczono w załączniku nr 9.1. Oz zł/gj 43,94 Om zł/mw/mc 6 094,26 Ab0 zł/rok 0,00 Obliczeniowa moc cieplna na przygotowanie ciepłej wody użytkowej MW 0,0434 Roczne zużycie energii do przygotowania ciepłej wody użytkowej GJ/rok 223 Roczna opłata zmienna zł/rok 9 799

10 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 9 Roczna opłata stała zł/rok Roczna opłata abonamentowa zł/rok 0 Roczny koszt przygotowania ciepłej wody użytkowej zł/rok Roczny koszt ogrzewania i przygotowania ciepłej wody użytkowej Roczny koszt ogrzewania w sezonie standardowym instalacja c.o. zł/rok Roczny koszt ogrzewania w sezonie standardowym wentylacja mechaniczna zł/rok Roczny koszt przygotowania ciepłej wody użytkowej zł/rok Roczny koszt sumaryczny zł/rok Charakterystyka systemu grzewczego Typ instalacji Parametry instalacji Rodzaj danych Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Zabezpieczenie Odpowietrzenie Liczba dni ogrzewania w tygodniu/liczba godzin na dobę Modernizacja instalacji po 1984 r. Dane w stanie istniejącym Tradycyjna, pompowa, dwururowa 90/70 o C Tworzywowe w pomieszczeniach żłobka, stalowe w pomieszczeniach przedszkola Stalowe płytowe w pomieszczeniach żłobka żeliwne członowe w pomieszczeniach przedszkola W części pomieszczeń Przy grzejnikach w pomieszczeniach żłobka (brak głowic termostatycznych), brak zaworów termostatycznych w pomieszczeniach przedszkola Naczynie wzbiorcze zamknięte i zawór bezpieczeństwa Automatyczne odpowietrzniki 7/24 Ok r. wymiana instalacji w pomieszczeniach żłobka Istniejącą instalację można scharakteryzować współczynnikami sprawności przedstawionymi w tabeli poniżej. L.p. Opis Wartości współczynników sprawności 1 Wytwarzanie ciepła ηg 0,93 2 Przesyłanie ciepła ηd 0,88 3 Regulacja i wykorzystanie ηe 0,77 4 Akumulacja ciepła ηs 1,00 5 Sprawność całkowita systemu ηg*ηd*ηe*ηs = ηtot 0,630 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia wt 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby wd 1,00

11 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 10 Opis przyjętych rozwiązań i składowych współczynników sprawności: sprawność wytwarzania ciepła η,g sprawność przesyłu η,d sprawność regulacji i wykorzystania η,e sprawność akumulacji ηws Węzeł ciepłowniczy kompaktowy bez obudowy, o mocy kw Poziomy częściowo zaizolowane, część bez izolacji: w żłobku część poziomów prowadzona w przestrzeni ogrzewanej, zabudowana; w przedszkolu izolacja fragmentaryczna, stara, piony bez izolacji Ogrzewanie wodne, regulacja centralna, brak regulacji miejscowej Brak zbiornika buforowego 4.7 Charakterystyka instalacji ciepłej wody użytkowej Rodzaj danych Typ instalacji Opomiarowanie Przewody w instalacji Izolacja pionów Regulacja pracą pomp Modernizacja instalacji Dane w stanie istniejącym Centralna z cyrkulacją Brak wodomierzy c.w.u. Tworzywowe Brak Brak Sukcesywna wymiana w ramach remontu węzłów sanitarnych. Istniejącą instalację można scharakteryzować współczynnikami sprawności przedstawionymi w tabeli poniżej. L.p. Opis Wartości współczynników sprawności 1 Wytwarzanie ciepła ηgw 0,91 2 Przesyłanie ciepła ηdw 0,60 3 Akumulacja ciepła ηsw 0,85 4 Wykorzystanie ηew 1,00 5 Sprawność całkowita systemu ηg*ηd*ηe*ηs = ηtotw 0,464 Opis przyjętych rozwiązań i składowych współczynników sprawności: sprawność wytwarzania ciepła ηgw sprawność przesyłu ηdw Węzeł kompaktowy bez obudowy (co + cwu) mocy ponad 100 kw Centralne przygotowanie ciepłej wody, instalacja z cyrkulacją, poziomy i piony bez izolacji, poniżej 30 pkt. odbioru sprawność akumulacji ηsw Zasobnik wyprodukowany po 2005 r. 4.8 Charakterystyka węzła cieplnego Źródłem ciepła dla budynku na cele c.o. i c.w.u. jest dwufunkcyjny węzeł ciepłowniczy usytuowany w piwnicy. Węzeł wyposażony jest w automatykę i regulację pogodową.

12 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Charakterystyka systemu wentylacji Obecnie w budynku znajdują się następujące systemy wentylacyjne: wentylacja mechaniczna: wentylacja nawiewna i wywiewna kuchni (na początku lat 2000), z nagrzewnicą elektryczną, bez odzysku ciepła; okap kuchenny podłączony jest do wentylacji wyciągowej ogólnej; instalacja wyciągowa prawdopodobnie nie jest sprzężona z instalacją nawiewną; wentylacja nawiewna i wywiewna pomieszczeń gospodarczych w piwnicy w części użytkowanej przez żłobek; z nagrzewnicą elektryczną; powietrze z centrali usytuowanej w piwnicy rozprowadzane jest kanałami stalowymi, wywiew powietrza poprzez istniejące kanały wentylacji grawitacyjnej z zamontowanymi wentylatorami dachowymi; wentylacja grawitacyjna wspomagana wentylatorami dachowymi, nawiew poprzez nawiewniki okienne w większości pomieszczeń na piętrze w części użytkowanej przez żłobek, wentylacja grawitacyjna: obejmująca pozostałe pomieszczenia budynku (piwnice części przedszkolnej, parter, piętro części przedszkolnej), nawiew powietrza realizowany jest przez nieszczelności stolarki budowlanej (w chwili obecnej stolarka szczelna nawiew poprzez mikrouchył w oknach) a wywiew kanałami wentylacji grawitacyjnej wyciągniętymi ponad dach budynku Charakterystyka instalacji gazowej oraz instalacji przewodów kominowych Nie dotyczy Charakterystyka instalacji elektrycznej Nie dotyczy.

13 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 12 5 OCENA AKTUALNEGO STANU TECHNICZNEGO BUDYNKU W ZAKRESIE ISTOTNYM DLA WSKAZANIA WŁAŚCIWYCH ULEPSZEŃ I PRZEDSIĘWZIĘĆ TERMOMODERNIZACYJNYCH 5.1 Przegrody zewnętrzne Poniżej podano charakterystykę cieplną przegród zewnętrznych i wartości wymagane. Wartości obliczone Wartości wymagane 1) Przegroda U0 [W/m 2 K] Umax [W/m 2 K] Ściana zewnętrzna, konstrukcyjna 1,215 0,23 Ściana zewnętrzna, gazobeton 1,198 0,23 Ściana zewnętrzna, zabudowany taras 0,284 0,23 Ściana zewnętrzna w piwnicy 1,818 0,45 2) Ściana zewnętrzna w piwnicy, w gruncie 1,057 / 0,788 0,45 2) Podłoga na gruncie, piwnica 0,731 1,20 2) Stropodach 1,126 0,18 Dach nad wejściem bocznym 1,425 0,18 Dach nad zabudowanym tarasem 0,244 0,18 1) wartości wymagane wg wytycznych Inwestora dla Warunków Technicznych obowiązujących od 2017 r. 2) wymagania przy 8 o C t i < 16 o C Przegrody zewnętrzne charakteryzują się niewystarczającą izolacyjnością cieplną. W audycie zostanie rozpatrzone ocieplenie stropodachu oraz dachu nad wejściem (na elewacji szczytowej wschodniej) i ścian zewnętrznych nadziemnych (wraz z ociepleniem do 1,0 m głębokości przy gruncie, z pominięciem obszarów przy wejściach do budynku). W audycie nie rozpatruje się ocieplenia stropu nad piwnicą, z uwagi na niewielką wysokość piwnic (2,2 m) oraz przewody instalacji sanitarnych prowadzone pod stropem piwnic. Nie proponuje się również ocieplenia ścian zewnętrznych i dachu zabudowanego tarasu (zabudowa wykonana w 2012 r.) brak uzasadnienia technicznego i ekonomicznego. 5.2 Okna i drzwi Poniżej podano charakterystykę cieplną okien i drzwi zewnętrznych oraz wartości wymagane. Wartości przyjęte Wartości wymagane Przegroda U0 [W/m 2 K] Umax 1) [W/m 2 K] Drzwi w ramie AL 2,0 1,5 Drzwi drewniane, pełne 3,5 1,5 Drzwi stalowe, przeszklone 5,6 1,5 Okno w ramie PCV 1,5 1,1 1) wartości wymagane wg wytycznych Inwestora dla Warunków Technicznych obowiązujących od 2017 r.

14 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 13 W budynku znajdują się okna zespolone w ramach PCV. Nieogrzewany wiatrołap przy wejściu głównym posiada przeszklenie zespolone w ramach AL. Drzwi zewnętrzne są w ramie AL (główne) oraz drewniane pełne i szklone pojedynczo w ramie stalowej (na elewacjach szczytowych). Montaż okien w ramach PCV i drzwi w ramie AL wykonano w latach W audycie zostanie rozpatrzona wymiana drzwi zewnętrznych starego typu. 5.3 Wentylacja Wentylacja mechaniczna pomieszczeń gospodarczych na poziomie piwnic działa prawidłowo. Wentylacja mechaniczna kuchni jest mało wydajna, prawdopodobnie z uwagi na uszkodzony wentylator wyciągowy okapu (generuje wysokie natężenie hałasu oraz niewielki ciąg). Włączenie okapu nie powoduje automatycznego załączenia wentylacji nawiewnej w kuchni. Z uwagi na to, że modernizacja (ew. naprawa) wentylacji w kuchni nie przyniesie efektów energetycznych (brak możliwości zastosowania odzysku ciepła z uwagi na odprowadzane zanieczyszczenia), w audycie nie uwzględniono ww. modernizacji. Nawiew powietrza wentylacji grawitacyjnej obejmującej piwnice części przedszkolnej, parter, piętro części przedszkolnej, realizowany jest przez nieszczelności stolarki budowlanej. Z uwagi na zastosowanie szczelnych okien, wentylacja jest niewystarczająca. W celu usprawnienia wentylacji grawitacyjnej, w audycie, proponuje się montaż nawiewników w ramy okienne istniejących okien (w pomieszczeniach obsługiwanych przez wentylację grawitacyjną). 5.4 Źródło ciepła Źródłem ciepła dla budynku jest dwufunkcyjny węzeł ciepłowniczy usytuowany w piwnicy. Węzeł wyposażony jest w automatykę i regulację pogodową. Stan techniczny węzła jest dostateczny. Z uwagi na przegrzewanie pomieszczeń żłobka należy sprawdzić poprawność działania automatyki, naprawić uszkodzenie lub wymienić automatykę. Docelowo należy ustawić właściwą krzywą grzewczą i ewentualne obniżenia tygodniowe i dobowe. 5.5 Instalacja ciepłej wody użytkowej Instalacja ciepłej wody użytkowej jest w dobrym stanie technicznym, została wymieniona kilka lat temu. Instalacja wykonana z rur tworzywowych, brak izolacji termicznej (na pionach i poziomach), brak regulacji ograniczającej cyrkulację ciepłej wody. W audycie proponuje się wymianę instalacji obejmującą: montaż izolacji termicznej na poziomach,

15 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 14 wykonanie układu czasowego sterowania pracą pomp. W audycie nie proponuje się montażu kolektorów z uwagi na miesięczną przerwę w działaniu żłobka w okresie letnim. Ponadto obecnie ciepła woda użytkowa przygotowywana jest poprzez węzeł zasilany z elektrociepłowni pracującej w kogeneracji, nie jest zalecane odciążenie ww. systemu. 5.6 Instalacja centralnego ogrzewania Istniejąca instalacja jest w zróżnicowanym stanie technicznym. Część instalacji prowadzona w pomieszczeniach żłobka została wymieniona ok r.: zastosowano rury tworzywowe, grzejniki stalowe płytowe, przy niektórych grzejnikach są zawory termostatyczne (ale bez głowic termostatycznych z kapturkami ochronnymi), pod pionami zawory kulowe. Część instalacji c.o. prowadzonej w pomieszczeniach przedszkola pozostała bez zmian: pozostawiono stare grzejniki żeliwne członowe, rury stalowe, zawory podpionowe skośne dławicowe. W audycie proponuje się dokończenie wymiany instalacji c.o. obejmującą: wymianę rur i grzejników w pomieszczeniach przedszkola, montaż zaworów termostatycznych i głowic termostatycznych, montaż izolacji termicznej na wymienianych poziomach prowadzonych w piwnicy, uzupełnienie izolacji termicznej na poziomach w żłobku, w miejscach łatwo dostępnych. 6 ZESTAWIENIE WSKAZANYCH RODZAJÓW ULEPSZEŃ Lp. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji 1 Zmniejszenie strat ciepła przez przenikanie przez ściany zewnętrzne kondygnacji nadziemnych Ocieplenie ścian metoda bezspoinowa (styropian lub wełna mineralna) 2 j.w. przez ściany zewnętrzne piwnic (nadziemne i przy gruncie do głębokości 1 m) Ocieplenie ścian metoda bezspoinowa (styropian ekstrudowany), wraz z ociepleniem ścian do 1,0 m w gruncie wraz z wykonaniem izolacji przeciwwilgociowej 3 j.w. przez stropodach Ocieplenie stropodachu wdmuchanie w przestrzeń pustki powietrznej izolacji termicznej (granulatu z wełny mineralnej) oraz wykonanie nowego pokrycia dachowego. 4 j.w. przez dach nad wejściem bocznym Ocieplenie dachu położenie na istniejącej konstrukcji izolacji termicznej (styropianu) oraz wykonanie nowego pokrycia dachowego.

16 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 15 Lp. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji 5 Zmniejszenie strat ciepła na podgrzanie powietrza wentylacyjnego Montaż nawiewników okiennych w istniejących oknach w ramach PCV w pomieszczeniach obsługiwanych przez wentylację grawitacyjną. 6 j.w. przez drzwi zewnętrzne starego typu Wymiana drzwi zewnętrznych starego typu na nowe o niskim całkowitym współczynniku przenikania ciepła U. 7 Podwyższenie sprawności systemu przygotowania ciepłej wody użytkowej 8 Podwyższenie sprawności systemu grzewczego Modernizacja instalacji c.w.u.: izolacja poziomów, zastosowanie czasowego sterowania pracą pomp Dokończenie wymiany instalacji c.o. oraz modernizacja automatyki w węźle ciepłowniczym 7 DOKUMENTACJA WYKONANIA KOLEJNYCH KROKÓW OPTYMALIZACYJNYCH ALGORYTMU OCENY OPŁACALNOŚCI PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO I WYBÓR OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO W niniejszym rozdziale w kolejnych tabelach dokonuje się: - Wskazanie rodzajów ulepszeń termomodernizacyjnych mających na celu zmniejszenie strat ciepła przez przenikanie przez przegrody zewnętrzne, na ogrzanie powietrza wentylacyjnego oraz na przygotowanie ciepłej wody użytkowej (jeżeli dotyczy), - Wybór optymalnych ulepszeń i wariantów termomodernizacyjnych spośród rodzajów ulepszeń określonych we wcześniejszych punktach. - Zestawienie wybranych ulepszeń i wariantów termomodernizacyjnych w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT), charakteryzującego każde usprawnienie. - Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego (jeżeli dotyczy). - Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego spełniającego wymagania ustawy. 7.1 Dane do obliczeń W obliczeniach przyjęto następujące dane: Symbol Jednostka Wartości tw C 24 tw C 20 tw C 16 tw C 12 tz0 0 C -20 Sd 24 dzień*k/a 4 574

17 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 16 Symbol Jednostka Wartości Sd 20 dzień*k/a Sd 16 dzień*k/a Sd 12 dzień*k/a Centralne ogrzewanie Oz0 zł/gj 43,94 Om0 zł/mw/m-c 6 094,26 Ab0 zł/m-c 0,00 Wentylacja mechaniczna Oz0 zł/gj 160,45 Om0 zł/mw/m-c 0,00 Ab0 zł/m-c 0,00 Ciepła woda użytkowa Oz0 zł/gj 43,94 Om0 zł/mw/m-c 6 094,26 Ab0 zł/m-c 0,00 1) Temperaturę +24 o C przyjęto dla sal zajęć dla dzieci i łazienek. 2) Temperaturę +20 o C przyjęto dla pomieszczeń socjalnych, administracyjnych, komunikacji. 3) Temperaturę +16 o C przyjęto kuchni z zapleczem, pomieszczeń gospodarczych. 4) Temperaturę +12 o C przyjęto dla piwnic. Ceny wg Veolia Energia Warszawa S.A. z VAT, z dnia sporządzenia audytu. Wyliczenie opłat w załączniku nr 9.1. Budynek potraktowano jako kilka stref o średniej temperaturze wewnętrznej oraz średniej ilości stopniodni. Obliczenia przedstawiono w poniższych tabelach. piwnice: t w o C 12 Sd dzień *K/a pozostała część budynku Strefa Strefa Strefa Opis Jednostki 24 o C 20 o C 16 o C t o w C Sd dzień *K/a Powierzchnia strefy m Udział procentowy % 25,96 63,50 10,54 t w średnie o C 20,6 S d średnie dzień *K/a 3 823

18 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Usprawnienie dotyczące ścian zewnętrznych kondygnacji nadziemnych (z pominięciem ścian zewnętrznych zabudowanego tarasu) Rozpatruje się ocieplenie ścian zewnętrznych kondygnacji nadziemnych (z pominięciem ścian zewnętrznych zabudowanego tarasu) warstwą izolacji (styropianu lub wełny mineralnej) metodą bezspoinową o grubościach 11, 13, 15 i 17 cm. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg kalkulacji uproszczonej. Powierzchnia do obliczeń: P 0 = 451,7 m 2 ( wartość netto po odjęciu powierzchni okien i drzwi, bez uwzględnienia glifów) Powierzchnia do ocieplenia: P 1 = 595,0 m 2 (wraz z powierzchnią ściany kolankowej ) Dod. izolacja: = λ 0,040 W m K / (materiał izolacyjny: styropian lub wełna mineralna) Lp. 1 Omówienie Grubość dodatkowej warstwy izolacji termicznej; g Stan istniejący Warianty m 0,11 0,13 0,15 0,17 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 2,75 3,25 3,75 4,25 3 Opór cieplny R (m 2 *K)/W 0,828 3,578 4,078 4,578 5,078 4 U 0, U 1 W/m 2 *K 1,207 0,279 0,245 0,218 0,197 5 Q 0U, Q 1U GJ/a 180,1 41,7 36,6 32,6 29,4 6 q 0U, q 1U MW 0,022 0,005 0,004 0,004 0,004 7 Roczna oszczędność kosztów Oru zł/a Cena jednostkowa usprawnienia zł/m 2 204,00 212,00 220,0 228,00 9 Koszt realizacji usprawnienia NU zł SPBT=NU/ Oru lata 16,57 16,60 16,76 17,00 Wybrany wariant: 3 Koszt: zł SPBT= 16,8 lat Średnią wartość współczynnika U0 wyznaczono w poniższej tabeli. Oznaczenie Opis U0 Powierzchnia U0śr - - W/m 2 K m 2 W/m 2 K SZ-1 Ściana zewnętrzna, konstrukcyjna 1, ,4 SZ-2 Ściana zewnętrzna, gazobeton 1, ,3 1,207 Suma 451,7 Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) oraz warunek wg Warunków Technicznych (obowiązujących od 2017 r.) na maksymalny współczynnik przenikania ciepła Umax = 0,23 W/(m 2 K) jest wariant nr 3 polegający na ociepleniu ścian zewnętrznych kondygnacji nadziemnych (z pominięciem ścian zewnętrznych zabudowanego tarasu) warstwą izolacji (styropianu lub wełny mineralnej) o grubości 15 cm.

19 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Usprawnienie dotyczące ścian zewnętrznych piwnic (nadziemnych i przy gruncie do głębokości 1 m) Rozpatruje się ocieplenie ścian zewnętrznych piwnic (nadziemnych i przy gruncie do głębokości 1 m) warstwą izolacji (styropianu ekstrudowanego) metodą bezspoinową o grubościach 6, 8, 10 i 12 cm. Ściany przy gruncie należy ocieplić z pominięciem obszarów przy wejściach do budynku i zabudowanej części tarasu, wraz z wykonaniem izolacji przeciwwilgociowej. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg kalkulacji uproszczonej. Powierzchnia do obliczeń: P 0 = 114,5 m 2 ( wartość netto po odjęciu powierzchni okien i drzwi, bez uwzględnienia glifów) Powierzchnia do ocieplenia: P 1 = 120,0 m 2 Dod. izolacja: = λ 0,035 W m K / (materiał izolacyjny: styropian esktrudowany) Lp. 1 Omówienie Grubość dodatkowej warstwy izolacji termicznej; g Stan istniejący Warianty m 0,06 0,08 0,10 0,12 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 1,71 2,29 2,86 3,43 3 Opór cieplny R (m 2 *K)/W 0,820 2,534 3,106 3,677 4,249 4 U 0, U 1 W/m 2 *K 1,22 0,395 0,322 0,272 0,235 5 Q 0U, Q 1U GJ/a 23,1 7,5 6,1 5,1 4,5 6 q 0U, q 1U MW 0,004 0,0014 0,0012 0,0010 0, Roczna oszczędność kosztów Oru zł/a Cena jednostkowa usprawnienia zł/m 2 322,0 336,0 350,0 364,0 9 Koszt realizacji usprawnienia NU zł SPBT=NU/ Oru lata 42,60 40,85 40,31 40,37 Wybrany wariant: 3 Koszt: zł SPBT= 40,3 lat Średnią wartość współczynnika U0 wyznaczono w poniższej tabeli. Oznaczenie Opis U0 Powierzchnia U0śr - - W/m 2 K m 2 W/m 2 K SZ-GR-OC Ściana zewnętrzna w piwnicy, grunt 1,057 90,0 SZ-PIW Ściana zewnętrzna w piwnicy 1,818 24,5 1,220 Suma 114,5 Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) oraz warunek wg Warunków Technicznych (obowiązujących od 2017 r.) na maksymalny współczynnik przenikania ciepła Umax = 0,45 W/(m 2 K) (warunek dla

20 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 19 pomieszczeń o 8 o C ti < 16 o C) jest wariant nr 3 polegający na ociepleniu ścian zewnętrznych piwnic (nadziemnych i przy gruncie do głębokości 1 m) warstwą izolacji (styropianu ekstrudowanego) o grubości 10 cm. Ściany przy gruncie należy ocieplić z pominięciem obszarów przy wejściach do budynku i tarasu, wraz z wykonaniem izolacji przeciwwilgociowej. 7.4 Usprawnienie dotyczące stropodachu Rozpatruje się ocieplenie stropodachu poprzez wdmuchanie w przestrzeń pustki powietrznej izolacji termicznej (granulatu z wełny mineralnej) o grubościach 16, 18, 20 i 22 cm oraz naprawa pokrycia dachowego. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg kalkulacji uproszczonej. Powierzchnia do obliczeń: P 0 = 556,6 m 2 Powierzchnia do ocieplenia: P 1 = 557,0 m 2 Dod. izolacja: = Lp. 1 λ 0,042 W m K Omówienie Grubość dodatkowej warstwy izolacji termicznej; g / (materiał izolacyjny: wełna mineralna - granulat) Stan istniejący Warianty m 0,16 0,18 0,20 0,22 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 3,81 4,29 4,76 5,24 3 Opór cieplny R (m 2 *K)/W 0,888 4,698 5,174 5,650 6,126 4 U 0, U 1 W/m 2 *K 1,126 0,213 0,193 0,177 0,163 5 Q 0U, Q 1U GJ/a 207,0 39,1 35,5 32,5 30,0 6 q 0U, q 1U MW 0,025 0,0048 0,0044 0,0040 0, Roczna oszczędność kosztów Oru zł/a Cena jednostkowa usprawnienia zł/m 2 238,0 244,0 250,0 256,0 9 Koszt realizacji usprawnienia NU zł SPBT=NU/ Oru lata 14,92 14,97 15,08 15,22 Wybrany wariant: 3 Koszt: zł SPBT= 15,1 lat Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) oraz warunek wg Warunków Technicznych (obowiązujących od 2017 r.) na maksymalny współczynnik przenikania ciepła Umax = 0,18 W/(m 2 K) jest wariant nr 3 polegający na ociepleniu stropodachu warstwą izolacji (granulatu z wełny mineralnej) o grubości 20 cm oraz wykonanie nowego pokrycia dachowego.

21 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Usprawnienie dotyczące dachu nad wejściem bocznym Rozpatruje się ocieplenie dachu nad wejściem bocznym poprzez położenie na istniejącej konstrukcji izolacji termicznej (styropianu) o grubościach 16, 18, 20 i 22 cm oraz wykonanie nowego pokrycia dachowego. Cena Nu zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg kalkulacji uproszczonej. Powierzchnia do obliczeń: P 0 = 4,5 m 2 Powierzchnia do ocieplenia: P 1 = 5,0 m 2 Dod. izolacja: = Lp. 1 λ 0,040 W m K Omówienie Grubość dodatkowej warstwy izolacji termicznej; g / (materiał izolacyjny: styropian) Stan istniejący Warianty m 0,16 0,18 0,20 0,22 2 Zwiększenie oporu cieplnego R (m 2 *K)/W 4,00 4,50 5,00 5,50 3 Opór cieplny R (m 2 *K)/W 0,702 4,702 5,202 5,702 6,202 4 U 0, U 1 W/m 2 *K 1,425 0,213 0,192 0,175 0,161 5 Q 0U, Q 1U GJ/a 1,55 0,23 0,21 0,19 0,18 6 q 0U, q 1U MW 0, , , , , Roczna oszczędność kosztów Oru zł/a Cena jednostkowa usprawnienia zł/m 2 408,00 414,00 420,00 426,00 9 Koszt realizacji usprawnienia NU zł SPBT=NU/ Oru lata 28,33 27,97 28,00 28,40 Wybrany wariant: 3 Koszt: zł SPBT= 28,0 lat Rozwiązaniem spełniającym jednocześnie warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) oraz warunek wg Warunków Technicznych (obowiązujących od 2017 r.) na maksymalny współczynnik przenikania ciepła Umax = 0,18 W/(m 2 K) jest wariant nr 3 polegający na ociepleniu dachu nad wejściem bocznym warstwą izolacji (styropianu) o grubości 20 cm oraz wykonanie nowego pokrycia dachowego.

22 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Usprawnienie dotyczące wentylacji naturalnej Rozpatruje się montaż w istniejących oknach w ramach PCV nawiewników okiennych w pomieszczeniach obsługiwanych przez wentylację grawitacyjną. Cena No zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg kalkulacji uproszczonej. Ilość nawiewników do montażu: 40 szt. Lp. Omówienie Jedn. 1 Nominalny strumień powietrza wentylacyjnego Stan istniejący Stan docelowy m 3 /h Współczynnik Cr 1,0 0,85 3 Współczynnik Cw - 1,0 1,0 4 Q 0, Q 1 GJ/a Qrw zł/rok Jednostkowy koszt nawiewników zł/szt Koszt wymiany N naw zł SPBT lata 9,43 Koszt: zł SPBT= 9,4 lat 7.7 Usprawnienie dotyczące drzwi zewnętrznych starego typu Rozpatruje się wymianę drzwi zewnętrznych starego typu na nowe o współczynnikach przenikania ciepła U równych 1,7; 1,5 oraz 1,3 W/m 2 K. Cena No zawiera całkowity koszt wszystkich prac remontowych z podatkiem VAT, ceny wg kalkulacji uproszczonej. Powierzchnia do wymiany : P = 12,1 m 2 Lp. Omówienie Jedn. Stan istniejący Warianty Współczynnik przenikania U W/m2*K 4,872 1,7 1,5 1,3 2 Współczynnik Cr 1,0 1,0 1,0 1,0 3 Współczynnik Cm - 1,0 1,0 1,0 1,0 4 Q 0, Q 1 GJ/a 25,09 10,05 9,40 8,76 5 q 0, q 1 MW 0, , , , Qrok + Qrw zł/rok Jednostkowy koszt wymiany drzwi zł/m Koszt wymiany N DZ zł SPBT lata 35,92 37,33 38,63 Wybrany wariant: 2 Koszt: zł SPBT= 37,3 lat

23 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 22 Średnią wartość współczynnika U0 wyznaczono w poniższej tabeli. Oznaczenie Opis U0 Powierzchnia U0śr - - W/m 2 K m 2 W/m 2 K DZD Drzwi drewniane, pełne 3,5 4,2 DZS-1 Drzwi stalowe, przeszklone 5,6 7,9 4,872 Suma 12,1 Rozwiązaniem spełniającym warunek procedury wyboru optymalnego usprawnienia wg Rozporządzenia dotyczącego audytu termomodernizacyjnego na minimalny czas zwrotu (SPBTmin) i wg Warunków Technicznych (obowiązujących od 2017 r.) na maksymalny współczynnik przenikania ciepła U = 1,5 W/(m 2 K) jest wariant nr 2 polegający na wymianie drzwi zewnętrznych starego typu na nowe o współczynniku przenikania ciepła U = 1,5 W/m 2 K. 7.8 Usprawnienie dotyczące systemu przygotowania ciepłej wody Rozpatruje się możliwość przeprowadzenia prac wyszczególnionych w punkcie 5.5 opracowania. Szacunkowy koszt inwestycyjny wg kalkulacji uproszczonej (z podatkiem VAT ) wynosi: zł W podanej kwocie uwzględniono: montaż izolacji termicznej na poziomach, wykonanie układu czasowego sterowania pracą pomp. Efekt finansowy dla tego przedsięwzięcia określono w następujący sposób: Stan istniejący Stan docelowy Rodzaj systemu zasilania MSC MSC Moc obliczeniowa na CWU 1) MW 0,0434 0,0434 Roczne zapotrzebowanie na ciepło na potrzeby CWU brutto GJ/rok Opłata zmienna zł/gj 43,94 43,94 Opłata stała zł/(mw mc) 6 094, ,26 Abonament zł/mc 0,00 0,00 Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczna opłata abonamentowa zł/rok 0 0 Łączny koszt CWU zł/rok ) Obliczenie zapotrzebowania na ciepło na cele CWU zamieszczono w załączniku 9.2.

24 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 23 Całkowity efekt jest różnicą między stanem istniejącym, a docelowym i wynosi: Efekt ekonomiczny Koszt modernizacji SPBT zł/rok zł 14,22 lat 7.9 Usprawnienie dotyczące systemu grzewczego Rozpatruje się możliwość przeprowadzenia prac wyszczególnionych w punkcie 5.6 opracowania. Koszt inwestycyjny wg kalkulacji uproszczonej (materiały, prace remontowe z podatkiem VAT ) wynosi: zł W podanej kwocie uwzględniono: wymianę rur i grzejników w pomieszczeniach przedszkola, montaż zaworów termostatycznych i głowic termostatycznych, montaż izolacji termicznej na wymienianych poziomach prowadzonych w piwnicy, uzupełnienie izolacji termicznej na poziomach w żłobku, w miejscach łatwo dostępnych, regulację hydrauliczną instalacji c.o., prace poinstalacyjne, naprawę lub wymianę automatyki sterującej pracą systemu grzewczego. W tabeli poniżej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. L.p. Rodzaj usprawnienia ηtot = ηg*ηd*ηe*ηs Zmiana wartości współczynników sprawności przed 1 Wytwarzanie ciepła ηg 0,93 0,93 2 Przesyłanie ciepła ηd 0,88 0,90 3 Regulacja i wykorzystanie ciepła ηe 0,77 0,88 4 Akumulacja ciepła ηs 1,00 1,00 5 Sprawność całkowita systemu ηg*ηd*ηe*ηs = η 0,630 0,737 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia wt 1,00 1,00 7 Uwzględnienie przerw na ogrzewanie w ciągu doby wd 1,00 1,00 po

25 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 24 Opis przyjętych rozwiązań i składowych współczynników sprawności: sprawność wytwarzania ciepła ηh,g Opis Stan istniejący Stan po modernizacji sprawność przesyłu ηh,d sprawność regulacji i wykorzystania ηh,e Węzeł ciepłowniczy kompaktowy bez obudowy, o mocy kw Poziomy częściowo zaizolowane, część bez izolacji: w żłobku część poziomów prowadzona w przestrzeni ogrzewanej, zabudowana; w przedszkolu izolacja fragmentaryczna, stara, piony bez izolacji Ogrzewanie wodne, regulacja centralna, brak regulacji miejscowej Bez zmian sprawność akumulacji ηw,s Brak zbiornika buforowego Bez zmian Poziomy w przedszkolu zaizolowane, reszta bez zmian Ogrzewanie wodne, regulacja centralna i miejscowa, P-2K Efekt finansowy dla tego przedsięwzięcia określono w następujący sposób: Stan istniejący Stan po modernizacji instalacji CO Rodzaj systemu zasilania MSC MSC Moc obliczeniowa na CO MW 0,1271 0,1271 Zapotrzebowanie na ciepło na CO GJ/rok Ogólna sprawność systemu - 0,630 0,737 Obniżenie nocne - 1,00 1,00 Obniżenie tygodniowe - 1,00 1,00 Zapotrzebowanie na ciepło na CO po GJ/rok uwzględnieniu sprawności Roczna opłata zmienna zł/rok Roczna opłata stała zł/rok Roczna opłata abonamentowa zł/rok 0 0 Łączny koszt CO zł/rok Całkowity efekt jest różnicą między stanem istniejącym, a docelowym i wynosi: Efekt ekonomiczny Koszt modernizacji SPBT zł/rok zł 20,69 lat

26 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Zestawienie optymalnych przedsięwzięć termomodernizacyjnych w kolejności L.p. rosnącej wartości SPBT Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót (ceny z VAT, zł) SPBT 1 Modernizacja systemu grzewczego * ,7 2 Montaż nawiewników okiennych w oknach w ramach PCV lata ,4 3 Modernizacja instalacji c.w.u ,2 4 Ocieplenie stropodachu ,1 5 Ocieplenie ścian zewnętrznych kondygnacji nadziemnych ,8 6 Ocieplenie dachu nad wejściem bocznym ,0 7 Wymiana drzwi zewnętrznych starego typu ,3 8 Ocieplenie ścian zewnętrznych piwnic (nadziemnych i 1 m w gruncie) ,3 *) Usprawnienie dotyczące instalacji CO rozpatrywane jest jako pierwsze niezależnie od wielkości SPBT. Dodatkowo w audycie należy uwzględnić koszt wykonania regulacji instalacji c.o.. dokumentacji technicznej i nadzorów: Dokumentacja techniczna Nadzory Razem ,00 zł ,00 zł ,00 zł Sumę tą doliczono do każdego wariantu w tabeli w pkt Określenie wariantów termomodernizacji budynku Przyporządkowuje się każdemu z usprawnień numer zgodny z pozycją w powyższej tabeli tj. od (1) Modernizacja systemu grzewczego do (8) Ocieplenie ścian zewnętrznych piwnic (nadziemnych i 1 m w gruncie).

27 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 26 Określenie wariantów termomodernizacji budynku: Wariant Usprawnienia I II III IV V VI VII 1+2 VIII Zapotrzebowanie na moc i ciepło oraz określenie efektów finansowych dla każdego z wariantów dla budynku Wariant Moc CO 1) Moc CT 5) Moc CWU 2) Zapotrz CO 3) Zapotrz CO 4) Zapotrz CT 5) Zapotrz CWU 2) Efekt Koszt CO Koszt CT Koszt CWU Koszt CO+CWU+CT MW MW MW GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok zł/rok zł/rok zł/rok zł/rok zł/rok I 0,0841 0,0360 0, II 0,0856 0,0360 0, III 0,0873 0,0360 0, IV 0,0875 0,0360 0, V 0,1056 0,0360 0, VI 0,1271 0,0360 0, VII 0,1271 0,0360 0, VIII 0,1271 0,0360 0, Stan istn. 0,1271 0,0360 0, ) wynik z programu AUDYTOR OZC 6.6Pro 2) - moc i zużycie na cele CWU wyliczono w załączniku nr 9.2 3) - zapotrzebowanie ciepła netto obliczone metodą PN-EN ISO 13790, wynik z programu AUDYTOR OZC 6.6Pro. 4) - zapotrzebowanie z uwzględnieniem sprawności systemu CO. 5) moc i zużycie na cele CT (wentylacji mechanicznej) wyliczono w załączniku 9.4 Efekt

28 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 27 Poniżej w tabeli przedstawiono sprawności systemu CO. Wariant ηg ηd ηe ηs wt wd ηtot I -VIII 0,93 0,90 0,88 1,00 1,00 1,00 0,737 Stan istniejący 0,93 0,88 0,77 1,00 1,00 1,00 0,630 ηtot = ηg*ηd*ηe*ηs 7.13 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku L,p, Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczne Procentowa oszczędności oszczędność kosztów energii zapotrzebowania na energię Wkład własny Optymalna kwota kredytu 20% kredytu Premia termomodernizacyjna 16% całkowitych kosztów 2 lata oszczędności - zł zł % % zł % zł zł zł zł zł Modernizacja systemu grzewczego Montaż nawiewników okiennych w oknach w ramach PCV Modernizacja instalacji c.w.u. Ocieplenie stropodachu Ocieplenie ścian zewnętrznych I kondygnacji nadziemnych Ocieplenie dachu nad wejściem bocznym Wymiana drzwi zewnętrznych starego typu Ocieplenie ścian zewnętrznych piwnic (nadziemnych i 1 m w gruncie) Modernizacja systemu grzewczego Montaż nawiewników okiennych w oknach w ramach PCV Modernizacja instalacji c.w.u. Ocieplenie stropodachu II Ocieplenie ścian zewnętrznych kondygnacji nadziemnych Ocieplenie dachu nad wejściem bocznym Wymiana drzwi zewnętrznych starego typu Modernizacja systemu grzewczego Montaż nawiewników okiennych w oknach w ramach PCV Modernizacja instalacji c.w.u. III Ocieplenie stropodachu Ocieplenie ścian zewnętrznych kondygnacji nadziemnych Ocieplenie dachu nad wejściem bocznym Premia dla danego wariantu ,1 0, , ,3 0, , ,4 0, ,

29 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 28 L,p, Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczne Procentowa oszczędności oszczędność kosztów energii zapotrzebowania na energię Wkład własny Optymalna kwota kredytu 20% kredytu Premia termomodernizacyjna 16% całkowitych kosztów 2 lata oszczędności - zł zł % % zł % zł zł zł zł zł Modernizacja systemu grzewczego Montaż nawiewników okiennych w oknach w ramach PCV Modernizacja instalacji c.w.u. Ocieplenie stropodachu Ocieplenie ścian zewnętrznych kondygnacji nadziemnych Modernizacja systemu grzewczego V Montaż nawiewników okiennych w oknach w ramach PCV Modernizacja instalacji c.w.u. Ocieplenie stropodachu Modernizacja systemu grzewczego Montaż nawiewników okiennych w oknach w ramach PCV Modernizacja instalacji c.w.u. Modernizacja systemu grzewczego Montaż nawiewników okiennych w oknach w ramach PCV IV VI VII Premia dla danego wariantu ,3 0, , ,3 0, , ,6 0, , ,3 0, , VIII Modernizacja systemu grzewczego ,4 0, , Wg analizy przedstawionej w powyższej tabeli warianty I VI i VIII spełniają wymagania Ustawy.

30 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego spełniającego wymagania Ustawy o wspieraniu termomodernizacji i remontów. Na podstawie dokonanej oceny, jako optymalne rozwiązanie, spełniające wymagania Ustawy o wspieraniu termomodernizacji i remontów, przyjmuje się wariant nr I, obejmujący wymienione poniżej prace: ocieplenie ścian zewnętrznych kondygnacji nadziemnych ocieplenie stropodachu ocieplenie dachu nad wejściem bocznym ocieplenie ścian zewnętrznych piwnic (nadziemnych i 1 m w gruncie) wymiana okien na poziomie piwnic montaż nawiewników okiennych w oknach w ramach PCV wymiana drzwi zewnętrznych starego typu. modernizacja instalacji c.w.u. modernizacja systemu grzewczego. Przedsięwzięcie to spełnia warunek ustawowy: oszczędność rocznego zapotrzebowania ciepła wyniesie : w budynkach, w których modernizuje się jedynie system grzewczy - co najmniej o 10%, w budynkach, w których przeprowadzono modernizację systemu grzewczego po 1984 r. co najmniej o 15%, w pozostałych budynkach - co najmniej o 25%, zadeklarowane środki własne inwestora oraz możliwy do zaciągnięcia kredyt nie został przekroczony. 8 OPIS TECHNICZNY OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Ocieplenie ścian zewnętrznych kondygnacji nadziemnych (z pominięciem ścian zewnętrznych zabudowanego tarasu) Ściany zewnętrzne kondygnacji nadziemnych (z pominięciem ścian zewnętrznych zabudowanego tarasu)proponuje się ocieplić styropianem lub wełną mineralną (o współczynniku przewodzenia ciepła λ = 0,040 W/(m*K)), o grubości 15 cm. Przed ociepleniem należy sprawdzić stan wilgotnościowy ścian zewnętrznych. W przypadku stwierdzenia zawilgocenia należy dokonać osuszenia i likwidacji zagrzybienia.

31 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 30 Ocieplenie ścian zewnętrznych piwnic Ściany zewnętrzne piwnic (nadziemne i przy gruncie do głębokości 1 m) proponuje się ocieplić warstwą izolacji (styropianu ekstrudowanego o współczynniku przewodzenia ciepła λ = 0,035 W/(m*K)) o grubości 10 cm. Ściany przy gruncie należy ocieplić z pominięciem obszarów przy wejściach do budynku i tarasu, wraz z wykonaniem izolacji przeciwwilgociowej. Przed ociepleniem należy sprawdzić stan wilgotnościowy ścian zewnętrznych. W przypadku stwierdzenia zawilgocenia należy dokonać osuszenia i likwidacji zagrzybienia. Ocieplenie stropodachu Proponuje się ocieplenie stropodachu poprzez wdmuchanie w przestrzeni pustki powietrznej izolacji termicznej (granulatu z wełny mineralnej, o współczynniku przewodzenia ciepła λ = 0,042 W/(m K)) o grubości 20 cm i wykonaniu nowego pokrycia dachowego. Ocieplenie dachu nad wejściem bocznym Proponuje się ocieplenie dachu nad wejściem bocznym poprzez położenie na istniejącej konstrukcji izolacji termicznej (styropianu, o współczynniku przewodzenia ciepła λ = 0,040 W/(m K)) o grubości 20 cm i wykonaniu nowego pokrycia dachowego. Montaż nawiewników okiennych w oknach (istniejące w ramach PCV oraz nowe na poziomie piwnic) Proponuje się montaż w istniejących oknach w ramach PCV nawiewników okiennych w pomieszczeniach obsługiwanych przez wentylację grawitacyjną. Wymiana drzwi zewnętrznych starego typu Proponuje się wymianę drzwi zewnętrznych starego typu na nowe, o współczynniku U = 1,5 W/(m 2 K). Modernizacja instalacji c.w.u. W audycie proponuje się modernizację instalacji c.w.u. Uwzględniono następujące konieczne prace: montaż izolacji termicznej na poziomach, wykonanie układu czasowego sterowania pracą pomp. Modernizacja systemu grzewczego W audycie energetycznym wykazano opłacalność wykonania modernizacji instalacji CO i źródła ciepła. W audycie uwzględniono następujące konieczne prace:

32 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 31 wymianę rur i grzejników w pomieszczeniach przedszkola, montaż zaworów termostatycznych i głowic termostatycznych, montaż izolacji termicznej na wymienianych poziomach prowadzonych w piwnicy, uzupełnienie izolacji termicznej na poziomach w żłobku, w miejscach łatwo dostępnych, regulację hydrauliczną instalacji c.o., prace poinstalacyjne, naprawę lub wymianę automatyki sterującej pracą systemu grzewczego. Dokumentacja techniczna i nadzory W wariancie optymalnym uwzględniono wykonanie dokumentacji technicznej do ww. prac termomodernizacyjnych oraz uwzględniono koszt nadzorów budowlanych. Modernizacja wentylacji mechanicznej w kuchni Wentylacja mechaniczna kuchni jest mało wydajna, prawdopodobnie z uwagi na uszkodzony wentylator wyciągowy okapu (generuje wysokie natężenie hałasu oraz niewielki ciąg). Włączenie okapu nie powoduje automatycznego załączenia wentylacji nawiewnej w kuchni. Z uwagi na to, że modernizacja (ew. naprawa) wentylacji w kuchni nie przyniesie efektów energetycznych (brak możliwości zastosowania odzysku ciepła z uwagi na odprowadzane zanieczyszczenia), w audycie nie uwzględniono ww. modernizacji. Zaleca się jednak, w ramach środków własnych, wykonanie modernizacji wentylacji (naprawy lub wymiany urządzeń). Uproszczony przedmiar robót optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Opis Obmiar Cena jedn. Koszt całkowity brutto m 2 /szt. zł/m 2 ;zł/szt. zł 1 Ocieplenie ścian zewnętrznych kondygnacji nadziemnych 595,0 220, Ocieplenie ścian zewnętrznych piwnic (nadziemnych i 1 m w gruncie) 120,0 350, Ocieplenie stropodachu 557,0 250, Ocieplenie dachu nad wejciem bocznym 5,0 420, Montaż nawiewników okiennych , Wymiana drzwi zewnętrznych starego typu 12, , Modernizcja instalacji c.w.u Dokończenie wymiany instalacji c.o Dokumentacja techniczna Nadzory SUMA

33 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 32 9 ZAŁĄCZNIKI DO AUDYTU 9.1 Wyliczenie jednostkowych opłat za zużycie ciepła 9.2 Obliczenie sezonowego zużycia ciepła na cele CWU 9.3 Obliczenie strumienia powietrza wentylacyjnego wentylacja grawitacyjna 9.4 Obliczenie obciążenia cieplnego nagrzewnic oraz rocznego zapotrzebowanie na ciepło wentylacja mechaniczna 9.5 Określenie efektu ekologicznego dla przedsięwzięcia termomodernizacyjnego 9.6 Obliczenie obciążenia cieplnego oraz sezonowego zapotrzebowania na energię - wydruki komputerowe z programu AUDYTOR OZC 6.6Pro. stan istniejący stan docelowy dla wariantu I 9.7 Rysunki 9.1. Wyliczenie jednostkowych opłat za zużycie ciepła Opłaty za zużycie ciepła wg Veolia Energia Warszawa S.A. Założenia: taryfa A3/B1/C3 Ceny bez VAT Ceny z VAT 23% Opłata stała za moc zamówioną zł/(mw-m-c) 3 270, ,19 Przesył zł/(mw-m-c) 1 683, ,06 Razem opłata stała zł/(mw-m-c) 4 954, ,26 Opłata zmienna za ciepło zł/gj 26,79 32,95 Przesył zł/gj 8,93 10,98 Razem opłata zmienna zł/gj 35,72 43,94 Abonament zł/(pkt. pomiarowy m-c) 0 0

34 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 33 Opłaty za zużycie ciepła (energii elektrycznej) Założenia: taryfa C11 zasilanie istniejących nagrzewnic wentylacji mechanicznej energia czynna ENERGA Obrót S.A. dystrybucja - INNOGY Stoen Operator Sp. z o.o. Taryfa C11 Ceny netto Ceny z VAT Energia czynna zł/kwh 0,2196 0,2701 Dystrybucja zł/kwh 0,2500 0,3075 Razem opłata zmienna zł/gj 130,45 160,45 Pominięto opłatę stałą i abonamentową przy kosztach energii elektrycznej, gdyż energia elektryczna wykorzystywana jest również na cele bytowe Obliczenie zapotrzebowania na ciepło na podgrzanie wody Obliczanie zapotrzebowania na ciepło na potrzeby przygotowania ciepłej wody użytkowej Charakterystyka systemu ciepło właściwe wody c w gęstość wody ρ jednostkowe dobowe zużycie ciepłej wody jed.odniesienia - pow. Af (1) V cw Jednostka Stan istniejący Stan docelowy (2) (3) (4) kj/kg*deg 4,19 4,19 kg/m l/m2 1,8 1,8 m temperatura wody ciepłej w podgrzewaczu θ cw temperatura wody zimnej θ 0 współczynnik korekcyjny k R liczba dni w roku t R roczne zapotrzebowanie ciepła użytkowego Q w,nd=v w*a f*c w*ρ*(θ cw-θ 0)*k R*t R/(1000*3600) sprawność wytwarzania ciepła η w,g sprawność przesyłu ciepłej wody η w,p sprawność akumulacji η w,s sprawność sezonowa wykorzystania sprawność całkowita η w,tot roczne zapotrzebowanie ciepła końcowego Q K,W roczne zapotrzebowanie ciepła końcowego Q K,W 0 C C ,55 0,55 doba kwh/rok ,91 0,91-0,60 0,70-0,85 0,85-1,00 1,00-0,464 0,541 kwh/a GJ/a

35 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa 34 Jednostkowe dobowe zużycie ciepłej wody Vcw przyjęto na podstawie analizy rocznego zużycia licznikowego za 2015 r. Opis przyjętych rozwiązań i składowych współczynników sprawności: sprawność wytwarzania ciepła ηgw sprawność przesyłu ciepłej wody ηdw Stan istniejący Węzeł kompaktowy bez obudowy (co + cwu) o mocy ponad 100 kw Centralne przygotowanie ciepłej wody, instalacja z cyrkulacją, poziomy i piony bez izolacji, poniżej 30 pkt. odbioru sprawność akumulacji ηsw Zasobnik wyprodukowany po 2005 r. Bez zmian Stan po modernizacji Centralne przygotowanie ciepłej wody, instalacja z cyrkulacją z ograniczeniem czasu pracy, poziomy izolowane, piony bez izolacji, poniżej 30 pkt. odbioru Bez zmian Obliczanie zapotrzebowania na moc na potrzeby przygotowania ciepłej wody użytkowej Opis Jednostka Stan istniejący = docelowy (1) (2) (3) Ilość użytkowników os. 145 Jednostkowe dobowe zużycie ciepłej wody dla obliczeń wg PN-92/B V cw l/os 40 Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hśr =( L*V cw)/(h*1000) Wsp. godzinowej nierównomierności rozbioru c.w.u. N h = 9,32 L -0,244 m 3 /h 0,829 2,767 Max. moc c.w.u. q max cw u = V hśr c w*ρ*(θ cw-θ 0) N h/3600 kw 120,1 Średnia moc c.w.u. q śr cw u = q max cw u /N h kw 43,4 Wartość zapotrzebowania na ciepło na podgrzanie wody wykorzystano do obliczenia procentowej oszczędności zużycia ciepła na cele co i cwu w poszczególnych wariantach termomodernizacyjnych. -

36 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Obliczenie strumienia powietrza wentylacyjnego wentylacja grawitacyjna Minimalna wartość strumienia powietrza wentylacyjnego, wentylacja grawitacyjna (bez pomieszczeń piwnic należących do żłobka) - Wg ilości osób, wg. PN-83/B-03430/AZ3:2000 Ilość osób strumień powietrza w m 3 /h/os Łączne zap. powietrza w m 3 /h dzieci personel Razem m 3 Kubatura wentylowana z wentylacją grawitacyjną m 3 krotność wymiany powietrza wentylacyjnego 0,66 h -1 - Wg normy PN-EN Sale zajęć pomieszczenie Pozostałe pomieszczenia ogrzewane kubatura m 3 Łączne zap. n min wg. normy powietrza w w 1/h m 3 /h , , ŁĄCZNIE V o Kubatura wentylowana z wentylacją grawitacyjną m 3 krotność wymiany powietrza wentylacyjnego 0,93 h Wartość strumienia powietrza wentylacyjnego przyjęta do obliczeń Wartość przyjęta do obliczenia zużycia ciepła, bez uwzględnienia wsp. korekcyjnych wartość przyjęta do obliczenia zużycia ciepła Vo m 3 /h wartość przyjęta do obliczenia obciążenia cieplnego Vo m 3 /h współczynniki korekcyjne Stan istniejący Stan docelowy - po montażu nawiewników okiennych cr cw cm 0,94 1,0 1,0 0,85 1,0 1,0 współczynniki korekcyjne dla stanu istniejącego Parter żłobek + przedszkole - okna bez nawiewników Piętro, żłobek - okna z nawiewnikami Suma / średnio cr Kubatura, m3 Udział, % 1, ,9% 0, ,1% 0, ,0% wartość przyjęta do obliczenia zużycia ciepła wartość przyjęta do obliczenia obciążenia cieplnego Stan istniejący Po montażu nawiewników c r *c w *V o, m 3 /h c m *V o, m 3 /h

37 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Obliczenie obciążenia cieplnego nagrzewnic oraz rocznego zapotrzebowanie na ciepło wentylacja mechaniczna Uśredniony strumień powietrza wentylacyjnego strumień powietrza wentylacyjnego nawiewanego / usuwanego w okresie użytkowania, m 3 /h stpoień zmniejszenia strumienia powietrza wentylacyjnego, r n uśredniony w miesiącu czas działania wentylacji, β sprawność odzysku ciepła uśredniony strumień powietrza wentylacyjnego w okresie doby, m 3 /h uśredniony strumień powietrza wentylacyjnego w okresie doby, m 3 /s Piwnice Kuchnia Suma ,75 0,75-0,37 0,12-0,00 0, ,077 0,050 0,127 Infiltracja została uwzględniona w obliczeniach zużycia ciepła wykonanych programem Audytor OZC Obliczenie obciążenia cieplnego dla nagrzewnic projektowa temperatura wewnętrzna, oc 16,0 16,0 projektowa temperatura zewnętrzna, oc -20,0-20,0 Projektowe obciążenie cieplne 0,0120 0,0240 MW Razem 0,0360 MW Obliczenie zużycia ciepła na podgrzanie powietrza wentylacyjnego Skorygowany strumień powietrza wentylacyjnego Piwnice Kuchnia Σ(bve Vve) 0,077 0,050 m 3 /s H ve =1200*Σ(b ve *V ve )= 152 W/K Średnia temp. miesięczna Temperatura wewnętrzna Liczba godzin Q H,ht =H v e *(Θ int,h -Θ e )*t M [kwh] Θ e Θ int,h t M Dane dla miesięcy l II III IV V IX X XI XII -1,2-0,9 4,4 6,3 12,2 12,8 8,2 2,9 0,8 16,0 16,0 16,0 16,0 16,0 16,0 16,0 16,0 16, Roczne zapotrzebowanie na ciepło netto Q [GJ/rok] na cele wentylacji mechanicznej (nagrzewnice elektryczne) Suma Q H, nd kwh Suma Q H, nd GJ/rok 39 Sprawność instalacji CT η g η d η e η s η tot 1,00 1,00 0,91 1,00 0,910 η tot = η g* η d* η e* η s Roczne zapotrzebowanie na ciepło brutto Q [GJ/rok] na cele wentylacji mechanicznej (nagrzewnice elektryczne) Suma Q H, nd GJ/rok 43

38 Audyt energetyczny budynku Żłobka nr 16: ul. Klaudyny 10, Warszawa Określenie efektu ekologicznego dla przedsięwzięcia termomodernizacyjnego Wskaźniki przyjęte do obliczeń (dla Elektrociepłowni Warszawskich, wg danych dla 2013 r.): Rodzaj zanieczyszczenia Jedn. MSC Pył g/gj 13,33 Dwutlenek węgla (CO2) kg/gj 100,0 Tlenek węgla (CO) g/gj 30,84 Dwutlenek siarki (SO2) g/gj 242,8 Tlenki azotu (NOx) g/gj 130,3 Rodzaj zanieczyszczenia Emisja przed zrealizowaniem przedsięwzięcia w Mg/rok Emisja po zrealizowaniu przedsięwzięcia w Mg/rok Roczne zmniejszenie emisji w Mg/rok Pył 0, , ,00533 Dwutlenek węgla (CO2) 90,70 50,70 40,00 Tlenek węgla (CO) 0, , ,01234 Dwutlenek siarki (SO2) 0, , ,09712 Tlenki azotu (NOx) 0, , ,05212

39 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Audyt energetyczny - stan istniejący Miejscowość: Żłobek nr 16, ul. Klaudyny 10 Adres: Warszawa Projektant: inż. Piotr Kowalczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Warszawa Okęcie Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 1516,0 m 2 Kubatura ogrzewana budynku V H : 4384,9 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Projektowe obciążenie cieplne budynku Φ HL : W Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Dopływające powietrze wentylacyjne V v : 3290,5 m 3 /h Średnia temperatura dopływającego powietrza θ v : -20,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Sezonowe zapotrzebowanie na energię na ogrzewanie Warszawa Okęcie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 2186,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 431,19 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1516 m 2 Kubatura ogrzewana budynku V H : 4384,9 m 3 Strona 38 Audytor OZC SANKOM Sp. z o.o.

40 Wyniki - Bilans zapotrzebowania na energię na ogrzewanie wg normy PN-EN ISO Bilans energii cieplnej - W sezonie 800 QD 731, QH,nd 431, Qve 276, Energia cieplna [GJ] Qiw 13,83 Qg 57, Qsol -435, Qint -669,32 QD Qiw Qg Qve Qsol Qint QH,nd Bil Miesiąc L d,m T em,m Q D Q iw Q g Q ve η H,gn Q sol Q int Q H,nd dni C GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok GJ/rok Styczeń 31-1,2 110,33 2,08 4,41 41,49 0,928 15,33 56,85 91,35 Luty 28-0,9 98,26 1,85 4,11 40,90 0,921 17,67 51,35 81,56 Marzec 31 4,4 81,65 1,54 4,41 30,30 0,811 33,00 56,85 45,02 Kwiecień 30 6,3 69,61 1,32 3,89 26,51 0,728 44,08 55,01 29,22 Maj 31 12,2 41,75 0,80 3,67 14,76 0,467 59,31 56,85 6,79 Czerwiec 30 17,1 16,83 0,32 7,38 6,15 0,260 62,12 55,01 0,26 Lipiec 31 19,2 6,96 0,13 9,16 2,46 0,155 63,91 56,85 0,04 Sierpień 31 16,6 19,88 0,38 6,63 7,03 0,295 56,79 56,85 0,44 Wrzesień 30 12,8 37,52 0,72 3,19 13,71 0,574 38,86 55,01 1,20 Październik 31 8,2 62,20 1,18 2,95 22,71 0,753 23,91 56,85 28,26 Listopad 30 2,9 86,45 1,63 3,37 33,30 0,901 11,44 55,01 64,89 Grudzień 31 0,8 100,09 1,88 4,02 37,50 0,925 9,42 56,85 82,16 W sezonie 365 8,3 731,53 13,83 57,18 276,83 0, ,83 669,32 431,19 Strona 39

41 Wyniki - Zestawienie przegród Symbol Opis U A W/m 2 K m 2 DACH-TAR Dach nad zabudowanym tarasem 0,244 18,00 DACH Dach nad wejściem bocznym 1,425 4,50 DZ-AL-1 Drzwi w ramie AL, wiatrołap 2,000 14,31 DZS-1 Drzwi stalowe, przeszklone 5,600 7,92 DZD Drzwi drewniane, pełne 3,500 4,20 PCV Okno w ramie PCV 1, ,50 OK-PIW Okno, piwnice 1,500 4,05 PDGR-2 Podłoga na gruncie, piwnica 0, ,56 STRD-1 Stropodach 1, ,56 SZ-3 Ściana wewnętrzna, wiatrołap 1,081 10,05 SZ-PIW Ściana zewnętrzna w piwnicy 1,818 24,45 SZ-4 Ściana zewnętrzna, taras 0,284 36,22 SZ-2 Ściana zewnętrzna, gazobeton 1, ,76 SZ-1 Ściana zewnętrzna, konstrukcyjna 1, ,40 SZ-PIW-GR Ściana zewnętrzna w piwnicy, grunt 0, ,98 SZ-GR-OC Ściana zewnętrzna w piwnicy, grunt 1,057 90,00 Strona 40

42 Wyniki - Zestawienie pomieszczeń Symbol Opis θ int,h A A f V Φ HL C m 2 m 2 m 3 W 1 Piwnice 12,0 466,30 466, , Kondygnacje nadziemne 20,6 1049,7 1049,7 3359, Strona 41

43 Podstawowe informacje: Wyniki - Ogólne Nazwa projektu: Audyt energetyczny - wariant 1 Miejscowość: Żłobek nr 16, ul. Klaudyny 10 Adres: Warszawa Projektant: inż. Piotr Kowalczyk Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Warszawa Okęcie Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 1483,0 m 2 Kubatura ogrzewana budynku V H : 4279,3 m 3 Projektowa strata ciepła przez przenikanie Φ T : W Projektowa wentylacyjna strata ciepła Φ V : W Projektowe obciążenie cieplne budynku Φ HL : W Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Dopływające powietrze wentylacyjne V v : 3290,5 m 3 /h Średnia temperatura dopływającego powietrza θ v : -20,0 C Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Sezonowe zapotrzebowanie na energię na ogrzewanie Warszawa Okęcie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : 1858,0 m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 232,91 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 1483 m 2 Kubatura ogrzewana budynku V H : 4279,3 m 3 Strona 42 Audytor OZC SANKOM Sp. z o.o.

44 Wyniki - Zestawienie przegród Symbol Opis U A W/m 2 K m 2 DACH Dach nad wejściem bocznym 0,175 4,50 DACH-TAR Dach nad zabudowanym tarasem 0,244 18,00 DZ-AL-1 Drzwi w ramie AL, wiatrołap 2,000 14,31 DZD Drzwi drewniane, pełne 1,500 4,20 DZS-1 Drzwi stalowe, przeszklone 1,500 7,92 OK-PIW Okno, piwnice 1,500 4,05 PCV Okno w ramie PCV 1, ,50 PDGR-2 Podłoga na gruncie, piwnica 0, ,56 STRD-1 Stropodach 0, ,56 SZ-1 Ściana zewnętrzna, konstrukcyjna 0, ,40 SZ-2 Ściana zewnętrzna, gazobeton 0, ,76 SZ-3 Ściana wewnętrzna, wiatrołap 1,081 10,05 SZ-4 Ściana zewnętrzna, taras 0,284 36,22 SZ-GR-OC Ściana zewnętrzna w piwnicy, grunt 0,237 90,00 SZ-PIW Ściana zewnętrzna w piwnicy 0,293 24,45 SZ-PIW-GR Ściana zewnętrzna w piwnicy, grunt 0, ,98 Strona 43

45 Wyniki - Zestawienie pomieszczeń Symbol Opis θ int,h A A f V Φ HL C m 2 m 2 m 3 W 1 Piwnice 12,0 466,30 466, , Kondygnacje nadziemne 20,6 1016,7 1016,7 3253, Strona 44

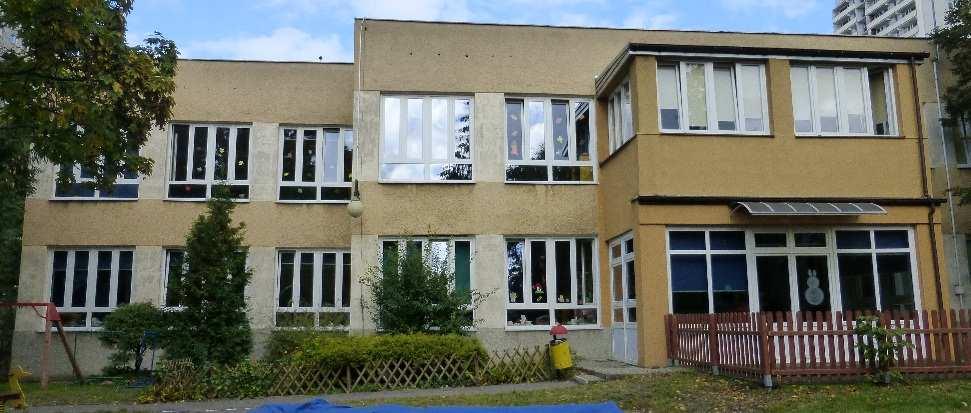

46 Elewacja północna Elewacja zachodnia Elewacja południowa Elewacja wschodnia
