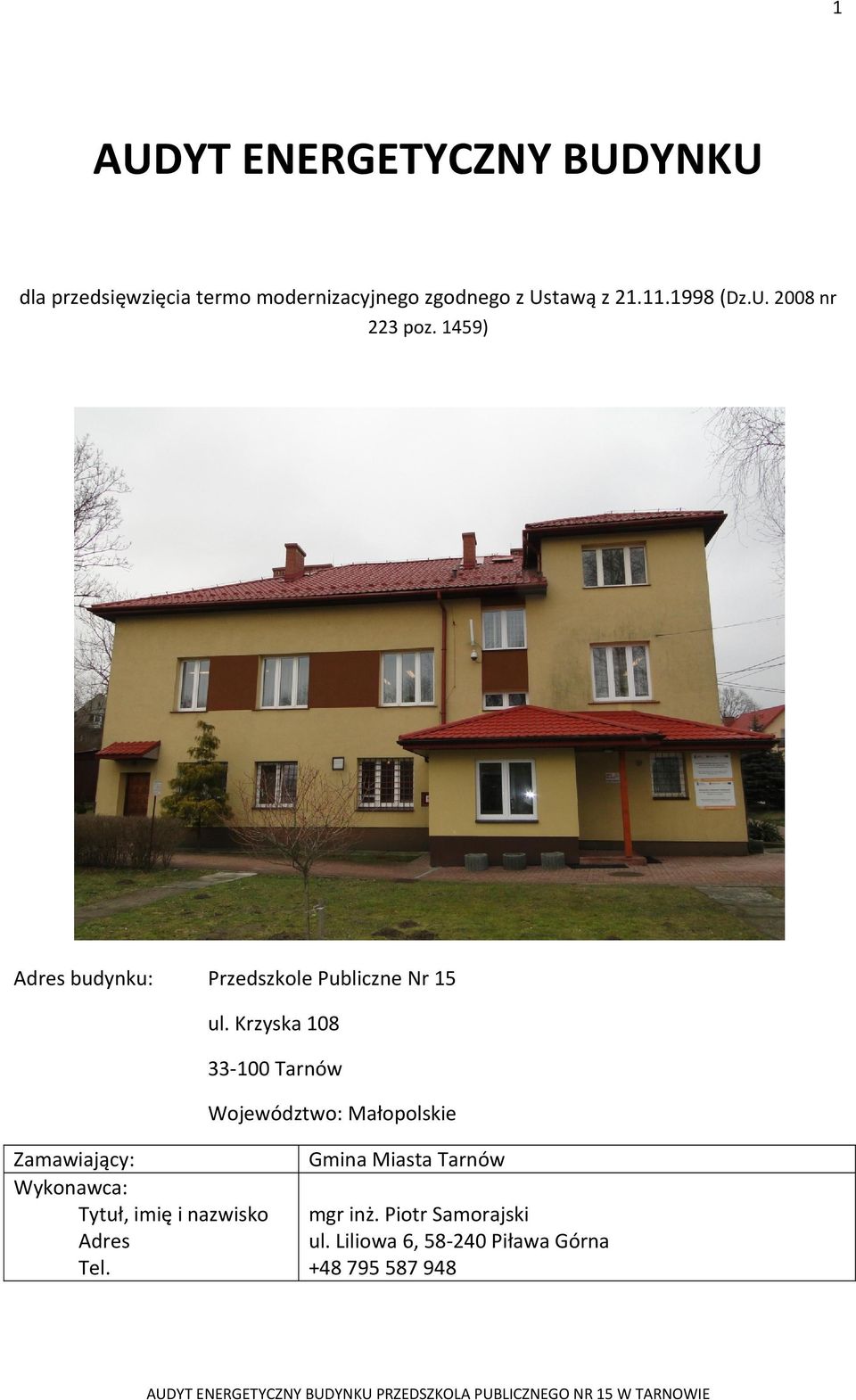

1 1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termo modernizacyjnego zgodnego z Ustawą z (Dz.U nr 223 poz. 1459) Adres budynku: Przedszkole Publiczne Nr 15 ul. Krzyska Tarnów Województwo: Małopolskie Zamawiający: Wykonawca: Tytuł, imię i nazwisko Adres Tel. Gmina Miasta Tarnów mgr inż. Piotr Samorajski ul. Liliowa 6, Piława Górna

2 2 Spis treści STRONA TYTUŁOWA... 4 KARTA AUDYTU DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA Cel pracy Wytyczne, uwagi, sugestie i ograniczenia zleceniodawcy Materiały i dane do audytu INWENTARYZACJA TECHNICZNO BUDOWLANA BUDYNKU Ogólne dane techniczne budynku Uproszczona dokumentacja techniczna Opis techniczny podstawowych elementów budynku Charakterystyka systemu grzewczego Charakterystyka źródła ciepła Charakterystyka instalacji ciepłej wody użytkowej Charakterystyka systemu wentylacji CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. OKREŚLENIE POTRZEB CIEPLNYCH ORAZ KOSZTÓW OGRZEWANIA BUDYNKU W STANIE ISTNIEJĄCYM Zapotrzebowanie na ciepło i moc cieplną do ogrzewania OCENA AKTUALNEGO STANU TECHNICZNEGO I IZOLACYJNOŚCI CIEPLNEJ PRZEGRÓD ZEWNĘTRZNYCH Ocena aktualnego stanu oraz rozwiązań instalacji grzewczych Instalacja aktualnego stanu instalacji ciepłej wody Ocena istniejącego stanu wentylacji WYKAZ WYBRANYCH DO OPTYMALIZACJI ENERGETYCZNO EKONOMICZNEJ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMO MODERNIZACYJNYCH Przegląd możliwych usprawnień termomodernizacyjnych Wykaz wybranych do optymalizacji rodzajów rozwiązań termomodernizacyjnych... 14

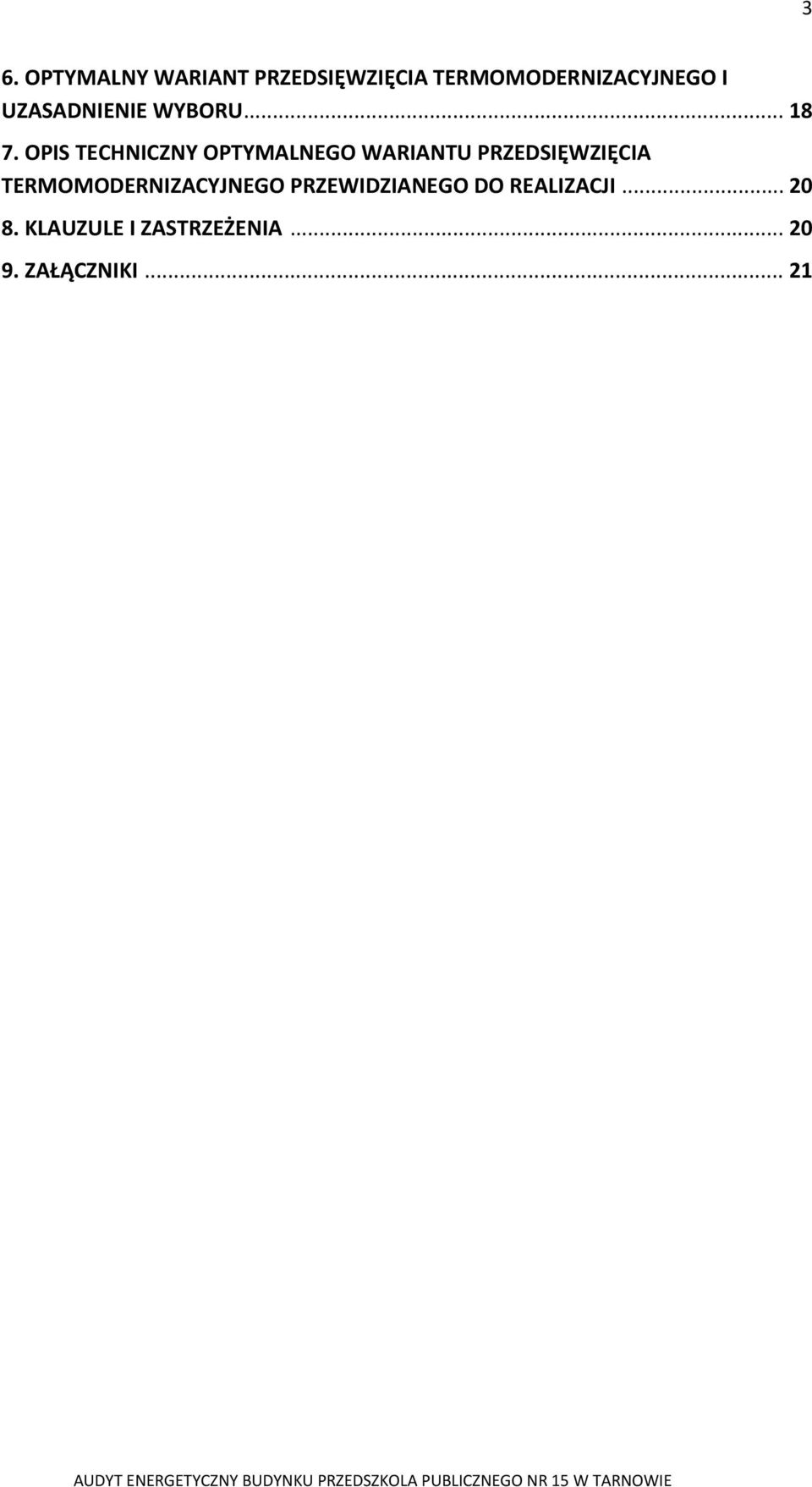

3 3 6. OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO I UZASADNIENIE WYBORU OPIS TECHNICZNY OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMOMODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI KLAUZULE I ZASTRZEŻENIA ZAŁĄCZNIKI... 21

4 4 STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. Dane identyfikacyjne budynku 1.1.Rodzaj budynku 1.3.Właściciel lub zarządca Budynek szkolny Gmina Miasta Tarnów Tarnów 1.4. Adres budynku 1.2 Rok ukończenia budowy 1945 Przedszkole Publiczne nr 15 ul. Krzyska Tarnów 2. Nazwa, adres i numer REGON firmy wykonującej audyt Usługi w zakresie certyfikacji energetycznej Małgorzata Samorajska ul. Liliowa Piława Górna REGON Imię, nazwisko, adres oraz numer PESEL, audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis: Piotr Samorajski, ul. Liliowa 6, Piława Górna PESEL Tel Audytor energetyczny, świadectwa energetyczne nr. uprawnień W7/71/ Współautorzy audytu: imiona, nazwiska, zakresy prac, posiadane kwalifikacje Lp. Imię i nazwisko Zakres udziału w opracowaniu audytu energetycznego Posiadane kwalifikacje (w tym ew. uprawnienia) Miejscowość: Piława Górna Data wykonania opracowania r. 6. Spis treści 1. Dokumenty i dane źródłowe wykorzystywane przy opracowywaniu audytu oraz wytyczne inwestora str Inwentaryzacja techniczno-budowlana budynku str Charakterystyka energetyczna budynku, określenie potrzeb cieplnych oraz kosztów ogrzewania budynku w stanie istniejącym str Ocena aktualnego staniu technicznego budynku str Wykaz wybranych do optymalizacji rodzajów usprawnień i przedsięwzięć termomodernizacyjnych str Optymalny wariant przedsięwzięcia termomodernizacyjnego i uzasadnienie str Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do str. 20 realizacji 8. Klauzule i zastrzeżenia str Załączniki str. 21

5 5 Karta audytu energetycznego 1. Dane ogólne 1. Konstrukcja / technologia budynku Ciężka - cegła pełna 2. Liczba kondygnacji 3 3. Kubatura części ogrzewanej [m 3 ] 1103,0 4. Powierzchnia budynku netto [m 2 ] 388,8 5. Powierzchnia użytkowa [m 2 ] 388,8 6. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody indywidualne - gaz 8. Rodzaj systemu ogrzewania budynku indywidualne - gaz 9. Współczynnik kształtu A/V [1/m] 0,49 2. Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] Stan przed termomodernizacją Stan po termomodernizacji 1. Ściany zewnętrzne 0,480 0, Strop pod nieogrzewanym poddaszem 1,714 0, Podłoga na gruncie 0,449 0, Okna 1,8 1,8 5. Drzwi / bramy 2,6 6,0 2,6 2,0 3. Sprawności składowe systemu ogrzewania 1. Sprawność wytwarzania 0,97 0,97 2. Sprawność przesyłania 0,96 0,98 3. Sprawność regulacji i wykorzystania 0,93 0,97 4. Sprawność akumulacji 1,0 1,0 5. Uwzględnienie przerwy na ogrzewania w okresie tygodnia 1 0,75 6. Uwzględnienie przerwy na ogrzewania w ciągu doby 1 0,85 4. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza 3. Strumień powietrza wentylacyjnego [m 3 /h] okna, kanały wyw., nawiewniki do pionów wentylacyjnych okna, kanały wyw., nawiewniki do pionów wentylacyjnych Liczba wymian [l/h] 1,9 1,9 5. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 64,6 49,6 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw] 0,5 0,5 3. Roczne zapotrzebowanie na ciepło do ogrzewania budynku bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] 469,1 345,4

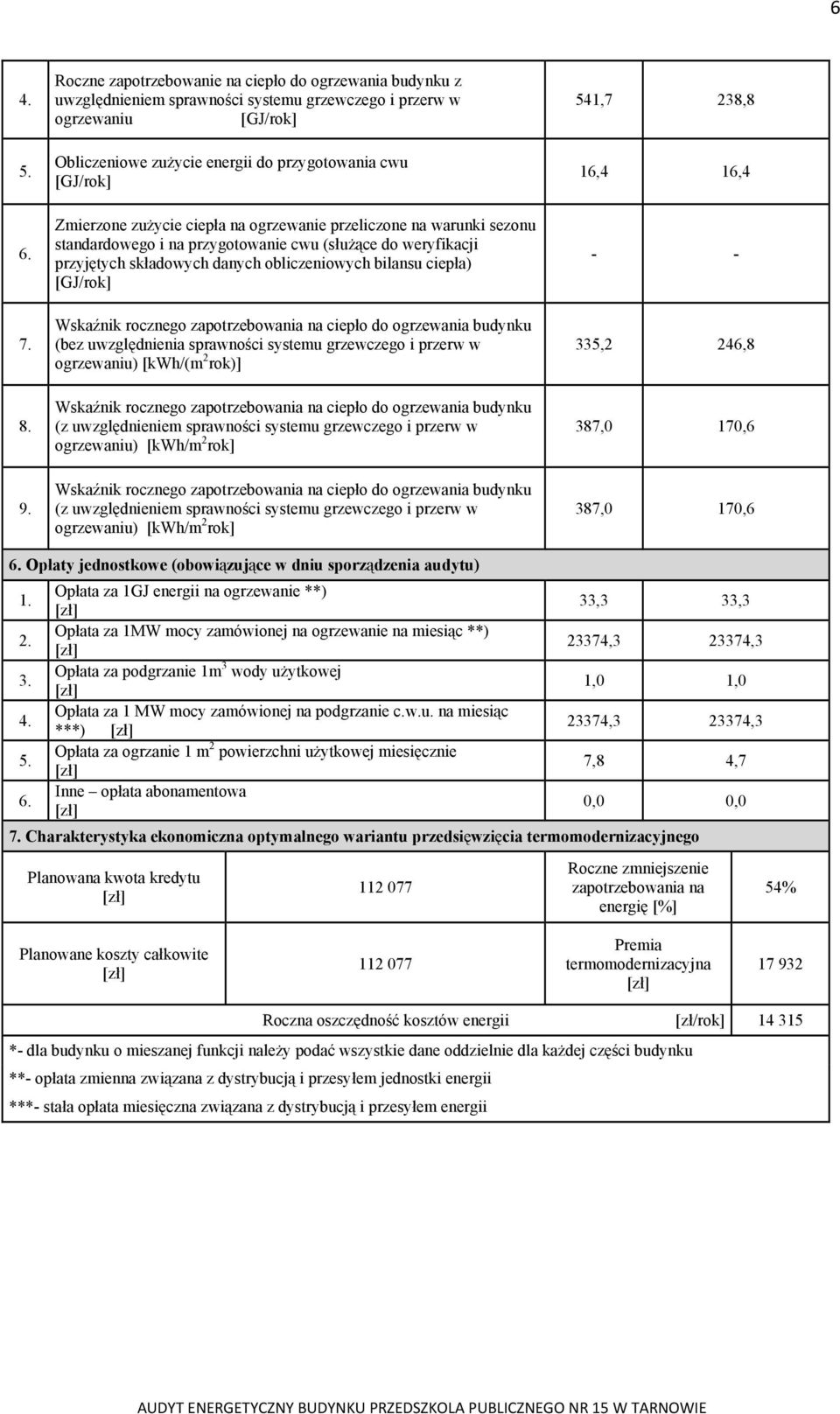

6 Roczne zapotrzebowanie na ciepło do ogrzewania budynku z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] Obliczeniowe zużycie energii do przygotowania cwu [GJ/rok] Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] 541,7 238,8 16,4 16, Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/(m 2 rok)] 335,2 246,8 8. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 387,0 170,6 9. Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 rok] 387,0 170,6 6. Opłaty jednostkowe (obowiązujące w dniu sporządzenia audytu) Opłata za 1GJ energii na ogrzewanie **) [zł] Opłata za 1MW mocy zamówionej na ogrzewanie na miesiąc **) [zł] Opłata za podgrzanie 1m 3 wody użytkowej [zł] Opłata za 1 MW mocy zamówionej na podgrzanie c.w.u. na miesiąc ***) [zł] Opłata za ogrzanie 1 m 2 powierzchni użytkowej miesięcznie [zł] Inne opłata abonamentowa [zł] 33,3 33, , ,3 1,0 1, , ,3 7,8 4,7 0,0 0,0 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 54% Planowane koszty całkowite [zł] Premia termomodernizacyjna [zł] Roczna oszczędność kosztów energii [zł/rok] *- dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku **- opłata zmienna związana z dystrybucją i przesyłem jednostki energii ***- stała opłata miesięczna związana z dystrybucją i przesyłem energii

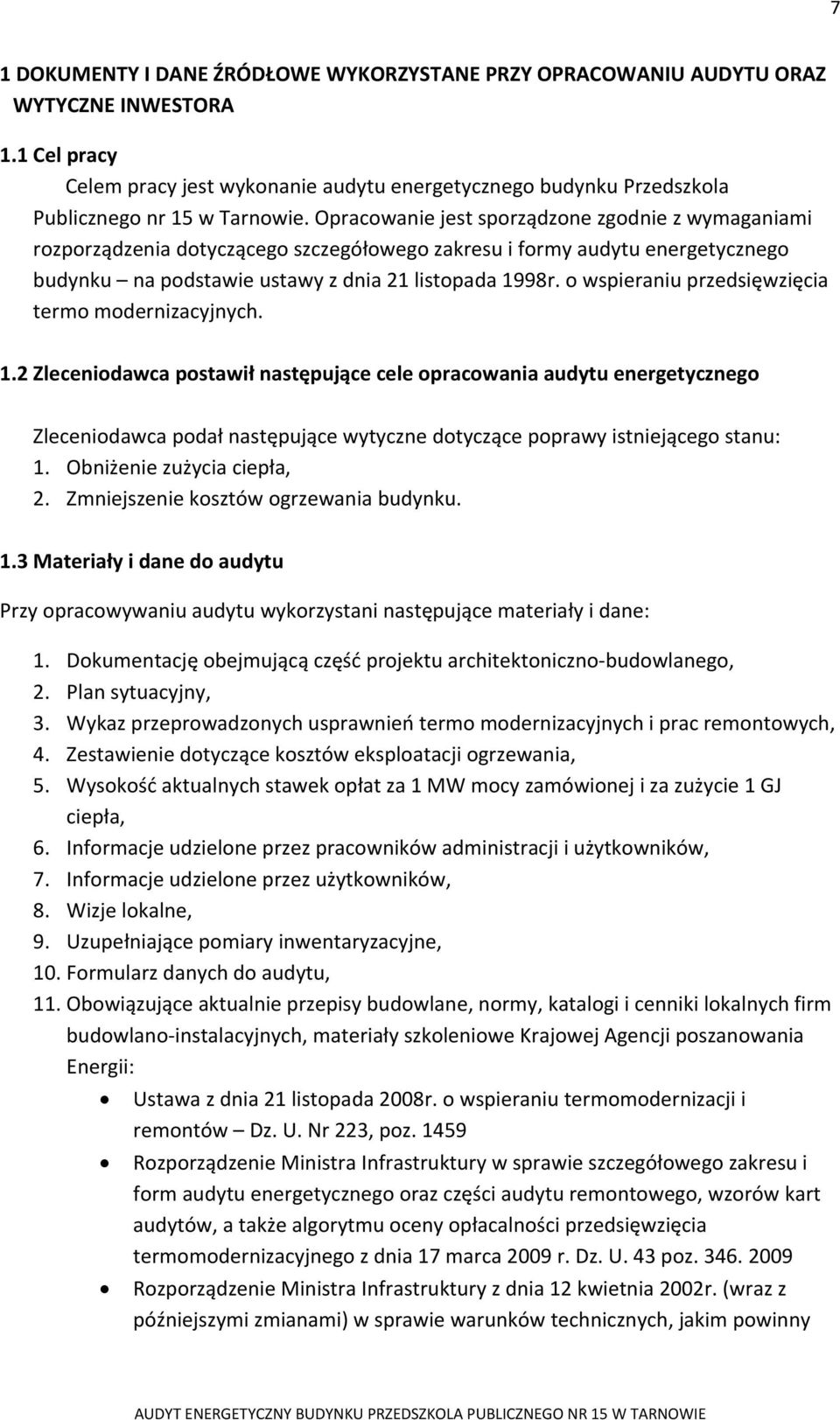

7 7 1 DOKUMENTY I DANE ŹRÓDŁOWE WYKORZYSTANE PRZY OPRACOWANIU AUDYTU ORAZ WYTYCZNE INWESTORA 1.1 Cel pracy Celem pracy jest wykonanie audytu energetycznego budynku Przedszkola Publicznego nr 15 w Tarnowie. Opracowanie jest sporządzone zgodnie z wymaganiami rozporządzenia dotyczącego szczegółowego zakresu i formy audytu energetycznego budynku na podstawie ustawy z dnia 21 listopada 1998r. o wspieraniu przedsięwzięcia termo modernizacyjnych. 1.2 Zleceniodawca postawił następujące cele opracowania audytu energetycznego Zleceniodawca podał następujące wytyczne dotyczące poprawy istniejącego stanu: 1. Obniżenie zużycia ciepła, 2. Zmniejszenie kosztów ogrzewania budynku. 1.3 Materiały i dane do audytu Przy opracowywaniu audytu wykorzystani następujące materiały i dane: 1. Dokumentację obejmującą część projektu architektoniczno budowlanego, 2. Plan sytuacyjny, 3. Wykaz przeprowadzonych usprawnień termo modernizacyjnych i prac remontowych, 4. Zestawienie dotyczące kosztów eksploatacji ogrzewania, 5. Wysokość aktualnych stawek opłat za 1 MW mocy zamówionej i za zużycie 1 GJ ciepła, 6. Informacje udzielone przez pracowników administracji i użytkowników, 7. Informacje udzielone przez użytkowników, 8. Wizje lokalne, 9. Uzupełniające pomiary inwentaryzacyjne, 10. Formularz danych do audytu, 11. Obowiązujące aktualnie przepisy budowlane, normy, katalogi i cenniki lokalnych firm budowlano instalacyjnych, materiały szkoleniowe Krajowej Agencji poszanowania Energii: Ustawa z dnia 21 listopada 2008r. o wspieraniu termomodernizacji i remontów Dz. U. Nr 223, poz Rozporządzenie Ministra Infrastruktury w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego z dnia 17 marca 2009 r. Dz. U. 43 poz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny

8 8 odpowiadać budynku i ich usytuowanie (Dz. U. Nr 75, poz. 690); ostatnia zmiana z dnia 6 listopada 2008r. Polska Norma PN EN ISO 6946:2008 Komponenty budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń Polska Norma PN EN ISO "Właściwości cieplne budynków Wymiana ciepła przez grunt Metody obliczania" Polska Norma PN EN ISO Mostki cieplne w budynkach Liniowy współczynnik przenikania ciepła Metody uproszczone i wartości orientacyjne Polska Norma PN EN ISO 12831:2006 "Instalacje ogrzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego" Polska Norma PN EN ISO 13790:2009 Cieplne właściwości użytkowe budynków. Obliczanie zużycia energii do ogrzewania Polska Norma PN EN ISO Cieplne właściwości użytkowe budynków. Współczynniki przenoszenia ciepła przez przenikanie i wentylację. Metoda obliczeniowa Polska Norma PN EN ISO 10077: 2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła Polska Norma PN ISO 9836:1997 Właściwości użytkowe w budownictwie. Określanie i obliczanie wskaźników powierzchniowych i kubaturowych 12. Orzeczenie techniczne dotyczące izolacyjności termicznej przegród zewnętrznych.

9 9 2 INWENTARYZACJA TECHNICZNO BUDOWLANA BUDYNKU 2.1 Ogólne dane techniczne budynku 1. Dane ogólne Adres Tarnów, ul. Krzyska 108 Użytkownik Przedszkole Publiczne nr 15 Przeznaczenie szkolny Rok budowy 1945 Technologia Ciężka cegła pełna Kubatura ogrzewana m ,0 Powierzchnia ogrzewana m 2 388,8 Liczba kondygnacji 3 Budynek niepodpiwniczony Liczba użytkowników 116 Współczynnik kształtu m 1 0,49 2. Charakterystyka podstawowych przegród części ogrzewanej: Przegroda Powierzchnia przegród m 2 U W/(m 2 *K) Powierzchnia okien m 2 U W/(m 2 *K) Powierzchnia drzwi zew. m 2 U W/(m 2 *K) Ściany zewnętrzne 425,6 0,480 66,4 1,800 3,0 2,600 Podłoga na gruncie 253,2 0,449 3,0 6,000 Strop pod nieogrzewanym poddaszem 236,21 1,714

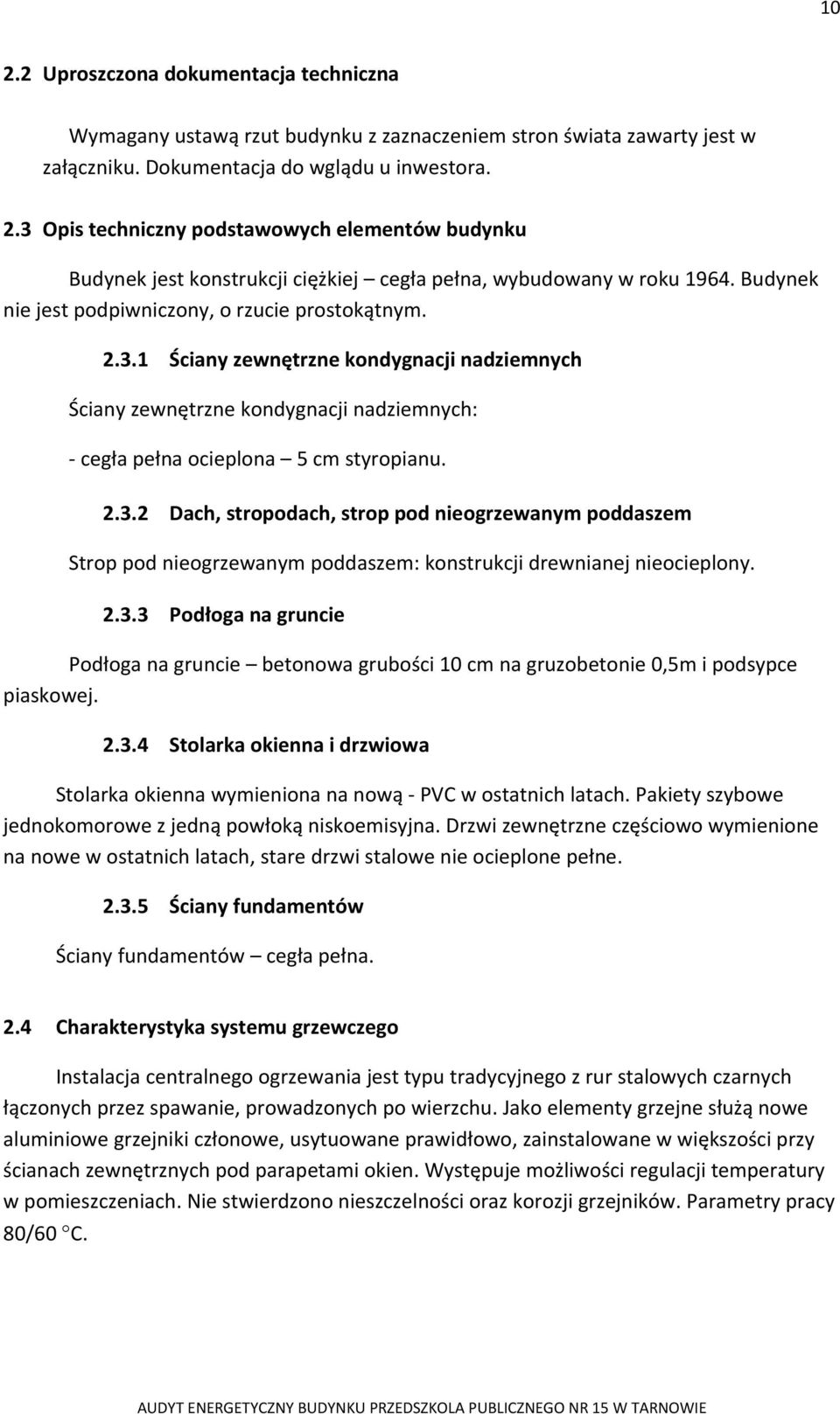

10 Uproszczona dokumentacja techniczna Wymagany ustawą rzut budynku z zaznaczeniem stron świata zawarty jest w załączniku. Dokumentacja do wglądu u inwestora. 2.3 Opis techniczny podstawowych elementów budynku Budynek jest konstrukcji ciężkiej cegła pełna, wybudowany w roku Budynek nie jest podpiwniczony, o rzucie prostokątnym Ściany zewnętrzne kondygnacji nadziemnych Ściany zewnętrzne kondygnacji nadziemnych: cegła pełna ocieplona 5 cm styropianu Dach, stropodach, strop pod nieogrzewanym poddaszem Strop pod nieogrzewanym poddaszem: konstrukcji drewnianej nieocieplony Podłoga na gruncie Podłoga na gruncie betonowa grubości 10 cm na gruzobetonie 0,5m i podsypce piaskowej Stolarka okienna i drzwiowa Stolarka okienna wymieniona na nową PVC w ostatnich latach. Pakiety szybowe jednokomorowe z jedną powłoką niskoemisyjna. Drzwi zewnętrzne częściowo wymienione na nowe w ostatnich latach, stare drzwi stalowe nie ocieplone pełne Ściany fundamentów Ściany fundamentów cegła pełna. 2.4 Charakterystyka systemu grzewczego Instalacja centralnego ogrzewania jest typu tradycyjnego z rur stalowych czarnych łączonych przez spawanie, prowadzonych po wierzchu. Jako elementy grzejne służą nowe aluminiowe grzejniki członowe, usytuowane prawidłowo, zainstalowane w większości przy ścianach zewnętrznych pod parapetami okien. Występuje możliwości regulacji temperatury w pomieszczeniach. Nie stwierdzono nieszczelności oraz korozji grzejników. Parametry pracy 80/60 C.

11 11 Źródłem ciepła jest gazowy kocioł niskoparametrowy. Parametry wody sieciowej 80/60 C. Sprawność systemu grzewczego: wytwarzanie ciepła η w 0,97 nowy kocioł gazowy regulacji i wykorzystanie ciepła η c 0,93 nowe grzejniki członowe aluminiowe z termostatami przesyłanie ciepła η p 0,96 instalacja c.o. w dostatecznym stanie technicznym akumulacji η m 1 brak Budynek jest ogrzewany przez całą dobę, w weekendy nie występują przerwy w ogrzewaniu. 2.5 Charakterystyka źródła ciepła Ciepło na cele grzewcze dostarczane jest z indywidualnego źródła ciepła niskoparametrowy kocioł gazowy z regulacją do temperatur zewnętrznych. 2.6 Charakterystyka instalacji ciepłej wody użytkowej Ciepła woda użytkowa przygotowywana jest indywidualnie gazowy podgrzewacz ze zbiornikiem na ciepłą wodę użytkową. 2.7 Charakterystyka systemu wentylacji Do wentylacji pomieszczeni wykorzystuje się typowe kanały wentylacyjne a w pomieszczeniu kuchnia jest wentylacja mechaniczna wywiewna. 3. CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU. OKREŚLENIE POTRZEB CIEPLNYCH ORAZ KOSZTÓW OGRZEWANIA BUDYNKU W STANIE ISTNIEJĄCYM. 3.1 Zapotrzebowanie na ciepło i moc cieplną do ogrzewania Obliczeń dla tzw. standardowego sezonu grzewczego dokonano metodą szczegółową wg normy PN EN ISO miesięcznie, przy wykorzystaniu najnowszej wersji programu komputerowego AUDYTOR OZC 3D 5,0. Wart ości obliczeniowe dotyczące średnich wieloletnich miesięcznych temperatur powietrza zewnętrznego przyjęto na podstawie danych IMiGW dla stacji meteorologicznej Wrocław. Wartości obliczeniowe dotyczące wielkości wieloletnich średnich sum miesięcznych całkowitego promieniowania słonecznego na różnie zorientowane powierzchnie przyjęto na podstawie danych IMiGW dla stacji meteorologicznej Tarnów.

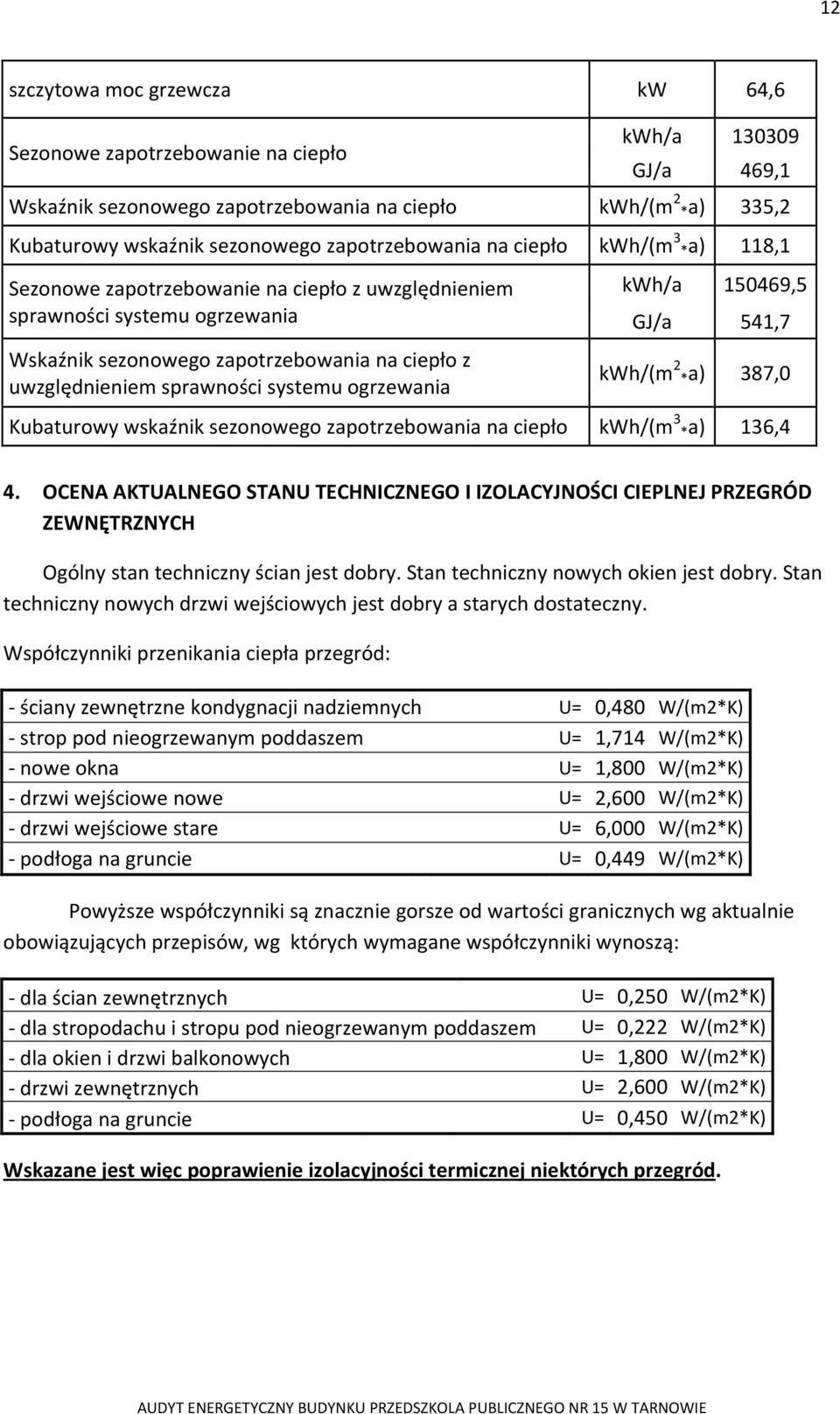

12 12 szczytowa moc grzewcza kw 64,6 Sezonowe zapotrzebowanie na ciepło kwh/a GJ/a 469,1 Wskaźnik sezonowego zapotrzebowania na ciepło kwh/(m 2 *a) 335,2 Kubaturowy wskaźnik sezonowego zapotrzebowania na ciepło kwh/(m 3 *a) 118,1 Sezonowe zapotrzebowanie na ciepło z uwzględnieniem sprawności systemu ogrzewania Wskaźnik sezonowego zapotrzebowania na ciepło z uwzględnieniem sprawności systemu ogrzewania kwh/a ,5 GJ/a 541,7 kwh/(m 2 *a) 387,0 Kubaturowy wskaźnik sezonowego zapotrzebowania na ciepło kwh/(m 3 *a) 136,4 4. OCENA AKTUALNEGO STANU TECHNICZNEGO I IZOLACYJNOŚCI CIEPLNEJ PRZEGRÓD ZEWNĘTRZNYCH Ogólny stan techniczny ścian jest dobry. Stan techniczny nowych okien jest dobry. Stan techniczny nowych drzwi wejściowych jest dobry a starych dostateczny. Współczynniki przenikania ciepła przegród: ściany zewnętrzne kondygnacji nadziemnych U= 0,480 W/(m2*K) strop pod nieogrzewanym poddaszem U= 1,714 W/(m2*K) nowe okna U= 1,800 W/(m2*K) drzwi wejściowe nowe U= 2,600 W/(m2*K) drzwi wejściowe stare U= 6,000 W/(m2*K) podłoga na gruncie U= 0,449 W/(m2*K) Powyższe współczynniki są znacznie gorsze od wartości granicznych wg aktualnie obowiązujących przepisów, wg których wymagane współczynniki wynoszą: dla ścian zewnętrznych U= 0,250 W/(m2*K) dla stropodachu i stropu pod nieogrzewanym poddaszem U= 0,222 W/(m2*K) dla okien i drzwi balkonowych U= 1,800 W/(m2*K) drzwi zewnętrznych U= 2,600 W/(m2*K) podłoga na gruncie U= 0,450 W/(m2*K) Wskazane jest więc poprawienie izolacyjności termicznej niektórych przegród.

13 Ocena aktualnego stanu oraz rozwiązań instalacji grzewczych Budynek jest ogrzewany z indywidualnego źródła ciepła niskoparametrowy kocioł gazowy. Istniejąca instalacja jest typu tradycyjnego o stosunkowo dobrej sprawności. Zamontowana jest regulacja ogrzewania w dostosowaniu do temperatur zewnętrznych. Zamontowane zawory termostatyczne sprzyjają racjonalnemu użytkowaniu energii cieplnej. Zastosowane zawory podpionowe umożliwiają kontrolę strumieni wody dopływającej do poszczególnych fragmentów instalacji w przypadku stwierdzenia nieprawidłowego działania. Na podstawie oględzin ogólny stan techniczny użytkowej instalacji c.o. ocenia się jako dobry. Nie stwierdzono miejsc powstawania ubytków wody instalacyjnej. Poziome przewody zapewniające rozprowadzenie czynnika grzejnego do poszczególnych pionów nie są zaizolowane. Przewody w pionach poprowadzone są po wierzchu ścian. Istniejące rozwiązanie system ogrzewania stwarza warunki do racjonalnego gospodarowania energię cieplną. 4.2 Instalacja aktualnego stanu instalacji ciepłej wody Instalacja c.w.u. typu tradycyjnego. Stan przewodów i armatury dobry, przewody są w większości izolowane. 4.3 Ocena istniejącego stanu wentylacji Otwory wentylacyjne usytuowane zadowalająco. Użytkownicy nie wnoszą uwag. Nie stwierdzono za małego przewietrzania. Aktualne rozwiązanie systemu wentylacji uniemożliwia ewentualne wprowadzenie wentylacji zrównoważonej. 5. WYKAZ WYBRANYCH DO OPTYMALIZACJI ENERGETYCZNO EKONOMICZNEJ RODZAJÓW USPRAWNIEŃ I PRZEDSIĘWZIĘĆ TERMO MODERNIZACYJNYCH 5.1 Przegląd możliwych usprawnień termo modernizacyjnych Jako usprawnienia, które mogłyby być zastosowane w obiekcje rozpatrzono następujące: wymianę instalacji c.o na nową z izolacją docieplenie ścian zewnętrznych docieplenie stropu pod nieogrzewanym poddaszem wymianę stolarki drzwiowej wymianę źródła ciepła

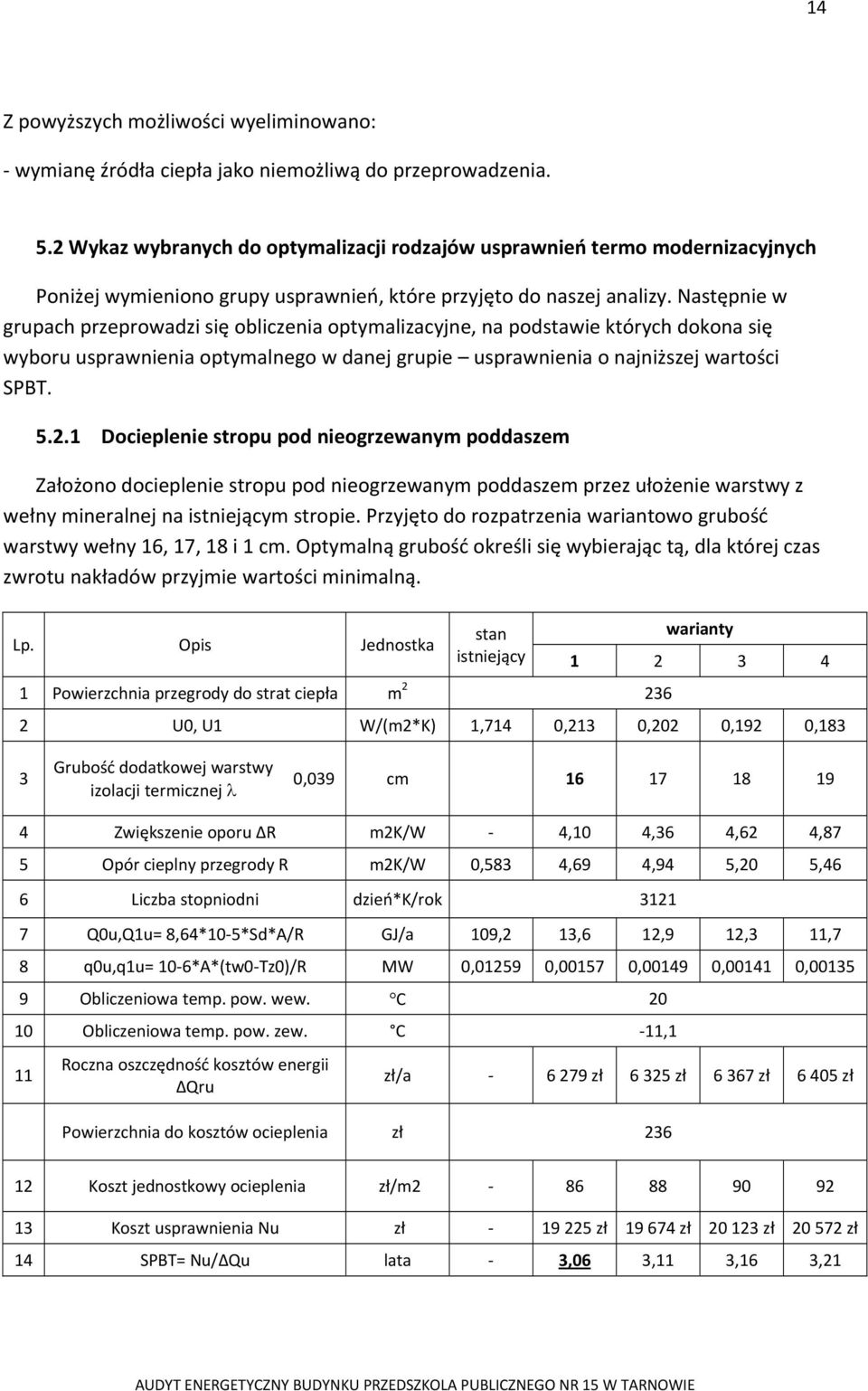

14 14 Z powyższych możliwości wyeliminowano: wymianę źródła ciepła jako niemożliwą do przeprowadzenia. 5.2 Wykaz wybranych do optymalizacji rodzajów usprawnień termo modernizacyjnych Poniżej wymieniono grupy usprawnień, które przyjęto do naszej analizy. Następnie w grupach przeprowadzi się obliczenia optymalizacyjne, na podstawie których dokona się wyboru usprawnienia optymalnego w danej grupie usprawnienia o najniższej wartości SPBT Docieplenie stropu pod nieogrzewanym poddaszem Założono docieplenie stropu pod nieogrzewanym poddaszem przez ułożenie warstwy z wełny mineralnej na istniejącym stropie. Przyjęto do rozpatrzenia wariantowo grubość warstwy wełny 16, 17, 18 i 1 cm. Optymalną grubość określi się wybierając tą, dla której czas zwrotu nakładów przyjmie wartości minimalną. Lp. Opis Jednostka stan istniejący 1 Powierzchnia przegrody do strat ciepła m warianty U0, U1 W/(m2*K) 1,714 0,213 0,202 0,192 0,183 3 Grubość dodatkowej warstwy izolacji termicznej λ 0,039 cm Zwiększenie oporu R m2k/w 4,10 4,36 4,62 4,87 5 Opór cieplny przegrody R m2k/w 0,583 4,69 4,94 5,20 5,46 6 Liczba stopniodni dzień*k/rok Q0u,Q1u= 8,64*10 5*Sd*A/R GJ/a 109,2 13,6 12,9 12,3 11,7 8 q0u,q1u= 10 6*A*(tw0 Tz0)/R MW 0, , , , , Obliczeniowa temp. pow. wew. C Obliczeniowa temp. pow. zew. C 11,1 11 Roczna oszczędność kosztów energii Qru zł/a zł zł zł zł Powierzchnia do kosztów ocieplenia zł Koszt jednostkowy ocieplenia zł/m Koszt usprawnienia Nu zł zł zł zł zł 14 SPBT= Nu/ Qu lata 3,06 3,11 3,16 3,21

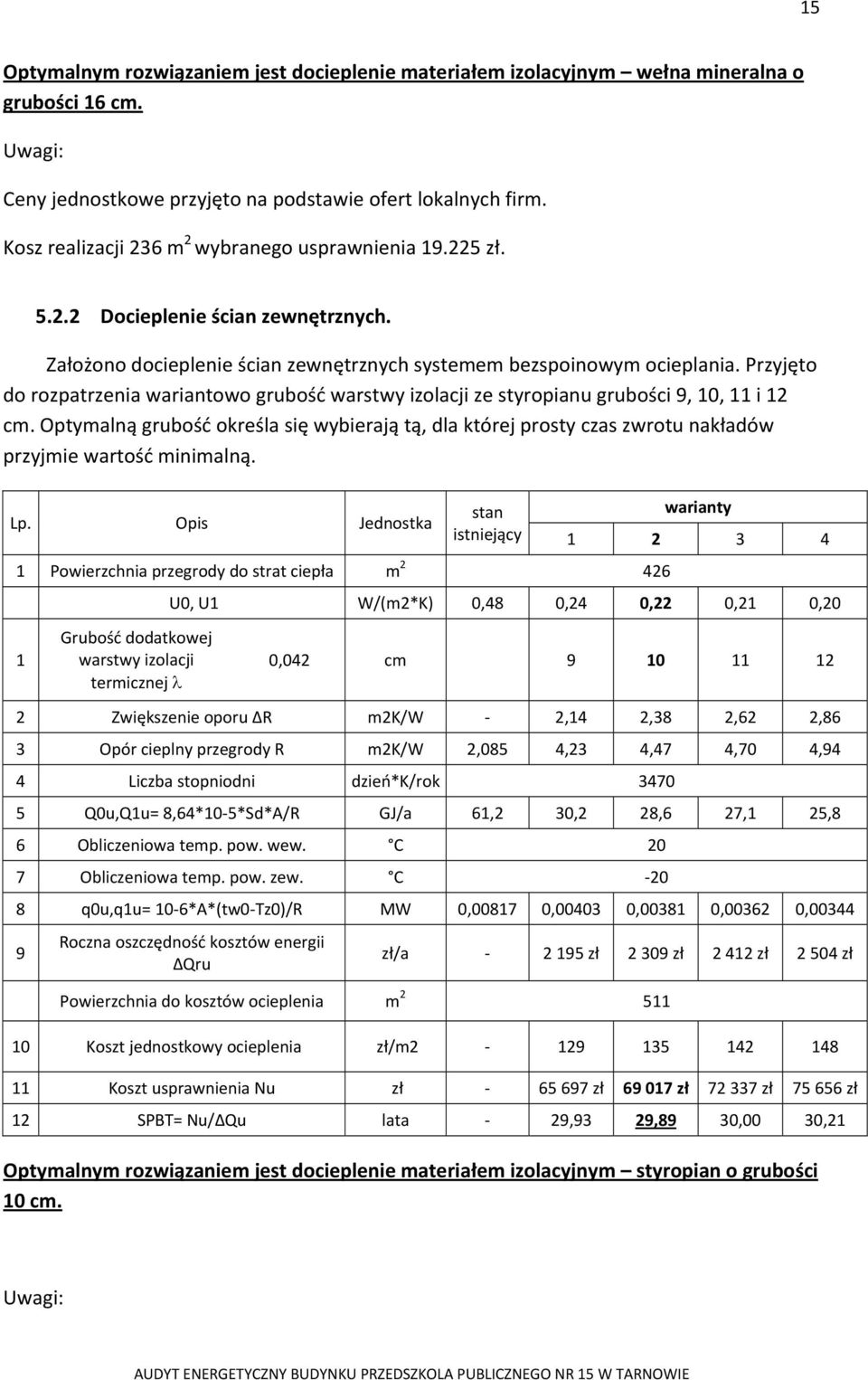

15 15 Optymalnym rozwiązaniem jest docieplenie materiałem izolacyjnym wełna mineralna o grubości 16 cm. Uwagi: Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm. Kosz realizacji 236 m 2 wybranego usprawnienia zł Docieplenie ścian zewnętrznych. Założono docieplenie ścian zewnętrznych systemem bezspoinowym ocieplania. Przyjęto do rozpatrzenia wariantowo grubość warstwy izolacji ze styropianu grubości 9, 10, 11 i 12 cm. Optymalną grubość określa się wybierają tą, dla której prosty czas zwrotu nakładów przyjmie wartość minimalną. Lp. Opis Jednostka stan istniejący 1 Powierzchnia przegrody do strat ciepła m Grubość dodatkowej warstwy izolacji termicznej λ warianty U0, U1 W/(m2*K) 0,48 0,24 0,22 0,21 0,20 0,042 cm Zwiększenie oporu R m2k/w 2,14 2,38 2,62 2,86 3 Opór cieplny przegrody R m2k/w 2,085 4,23 4,47 4,70 4,94 4 Liczba stopniodni dzień*k/rok Q0u,Q1u= 8,64*10 5*Sd*A/R GJ/a 61,2 30,2 28,6 27,1 25,8 6 Obliczeniowa temp. pow. wew. C 20 7 Obliczeniowa temp. pow. zew. C 20 8 q0u,q1u= 10 6*A*(tw0 Tz0)/R MW 0, , , , , Roczna oszczędność kosztów energii Qru zł/a zł zł zł zł Powierzchnia do kosztów ocieplenia m Koszt jednostkowy ocieplenia zł/m Koszt usprawnienia Nu zł zł zł zł zł 12 SPBT= Nu/ Qu lata 29,93 29,89 30,00 30,21 Optymalnym rozwiązaniem jest docieplenie materiałem izolacyjnym styropian o grubości 10 cm. Uwagi:

16 16 Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm. Kosz realizacji 511 m 2 wybranego usprawnienia zł Wymiana stolarki drzwiowej pomieszczenie kotłownia Usprawnienie obejmuje wymianę stolarki drzwiowej na nową o lepszych parametrach izolacyjnych. Lp. Opis /wyszczególnienie jednostki stan istniejący Warianty Powierzchnia okien/drzwi m2 3 2 Współczynnik przenikania W/(m2*K) 6,0 2,0 1,8 1,6 3 Współczynniki korekcyjne dla wentylacji Cr - 1,3 1,0 1,0 1,0 Cm - 1,5 1,0 1,0 1,0 Cw - 1,0 1,0 1,0 1,0 4 8,64*10-5*Sd*Aok*U GJ/a 5,4 1,8 1,6 1, *10-5*cr*cw*Vnom*Sd GJ/a 283,0 217,7 217,7 217,7 6 Q0u,Q1u = poz.4 + poz.5 GJ/a 288,4 219,5 219,3 219, *Aok*(two-tzo)*U MW 0,0007 0,0002 0,0002 0, ,4*10-7*cm*Vnom*(two-tzo) MW 0,0435 0,0290 0,0290 0, q0,q1 = poz 7 + poz. 8 MW 0,0442 0,0293 0,0292 0, Roczna oszczędność kosztów energii Qrok+ Qrw zł/rok Cena jednostkowa wym. Drzwi zł/m Koszt wymiany okien Nok zł zł zł zł 13 SPBT=(Nok+Nw)/Σ( Qrok+ Qrw) - 0,92 1,01 1,10 Uwagi: Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm. Kosz realizacji 3,0 m 2 wybranego usprawnienia zł.

17 Zwiększenie sprawności systemu grzewczego Uprawnienie polega na wymianie istniejącej instalacji c.o na nową z izolacją i uwzględnieniu przerw ogrzewaniu w okresie tygodnia i w ciągu doby. L.p. Rodzaj usprawnienia Zmiana wartości współczynników sprawności 1 Wytwarzanie ciepła η g 0,97 2 Przesyłanie ciepła η d 0,96 3 Współczynnik regulacji i wykorzystania, wymiana instalacji c.o na nową z izolacją η e 0,93 0,97 4 Współczynnik akumulacji η s 1 5 Sprawność całkowita systemu η g* η d* η e* η s = η 0,87 0,92 6 Uwzględnienie przerw na ogrzewanie w okresie tygodnia w t 1 0,75 7 Uwzględnienie przerw na ogrzewanie w ciągu doby w d 1 0,85 Koszty związane z modernizacją systemu grzewczego: l.p. Nazwa Ilość Jednostka Koszt jednostkowy (netto) zł Koszt (netto) zł VAT % Koszt (brutto) zł 1 Położenie nowej instalacji 1 kpl

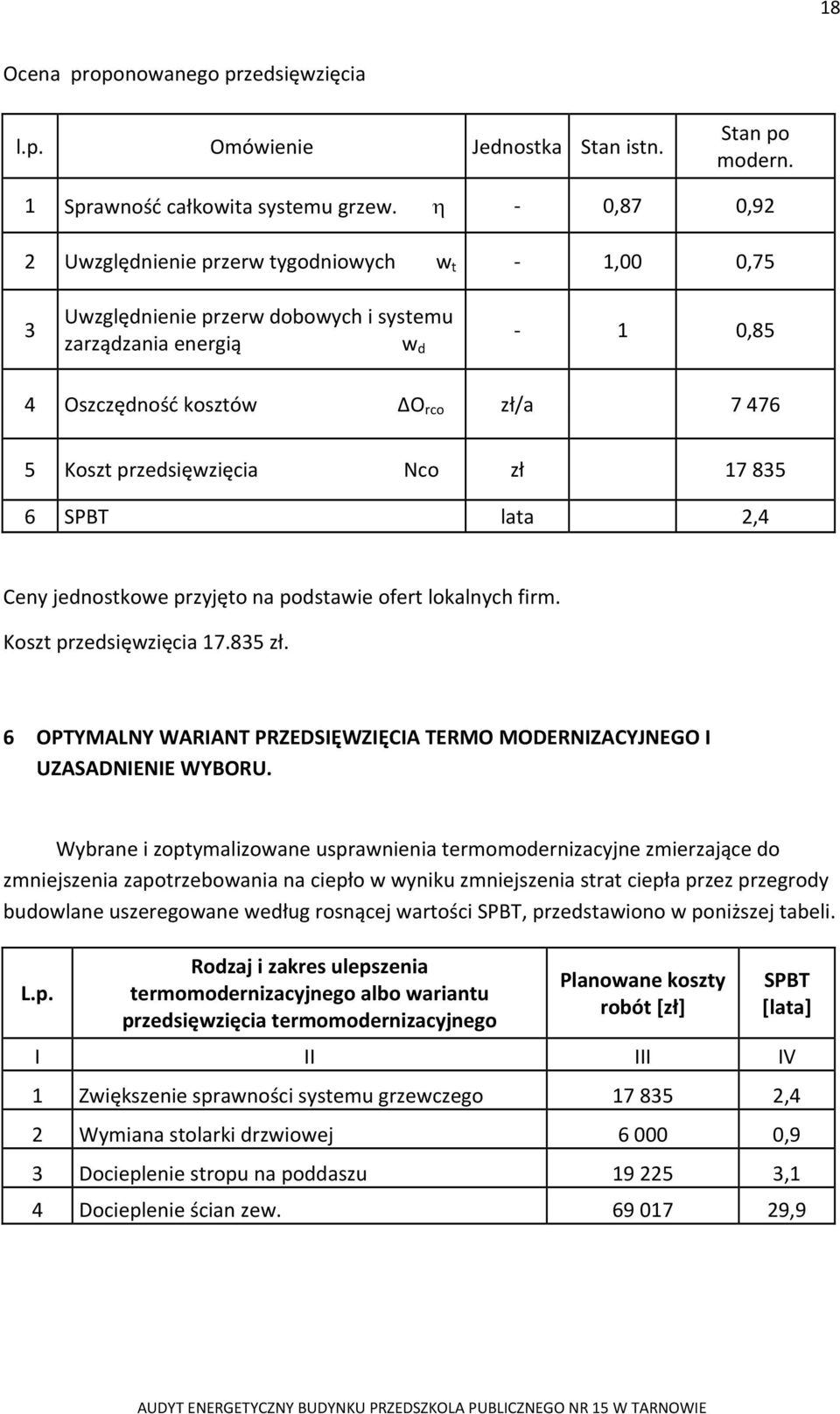

18 18 Ocena proponowanego przedsięwzięcia l.p. Omówienie Jednostka Stan istn. Stan po modern. 1 Sprawność całkowita systemu grzew. η 0,87 0,92 2 Uwzględnienie przerw tygodniowych w t 1,00 0,75 3 Uwzględnienie przerw dobowych i systemu zarządzania energią w d 1 0,85 4 Oszczędność kosztów ΔO rco zł/a Koszt przedsięwzięcia Nco zł SPBT lata 2,4 Ceny jednostkowe przyjęto na podstawie ofert lokalnych firm. Koszt przedsięwzięcia zł. 6 OPTYMALNY WARIANT PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO I UZASADNIENIE WYBORU. Wybrane i zoptymalizowane usprawnienia termomodernizacyjne zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat ciepła przez przegrody budowlane uszeregowane według rosnącej wartości SPBT, przedstawiono w poniższej tabeli. L.p. Rodzaj i zakres ulepszenia termomodernizacyjnego albo wariantu przedsięwzięcia termomodernizacyjnego Planowane koszty robót [zł] I II III IV SPBT [lata] 1 Zwiększenie sprawności systemu grzewczego ,4 2 Wymiana stolarki drzwiowej ,9 3 Docieplenie stropu na poddaszu ,1 4 Docieplenie ścian zew ,9

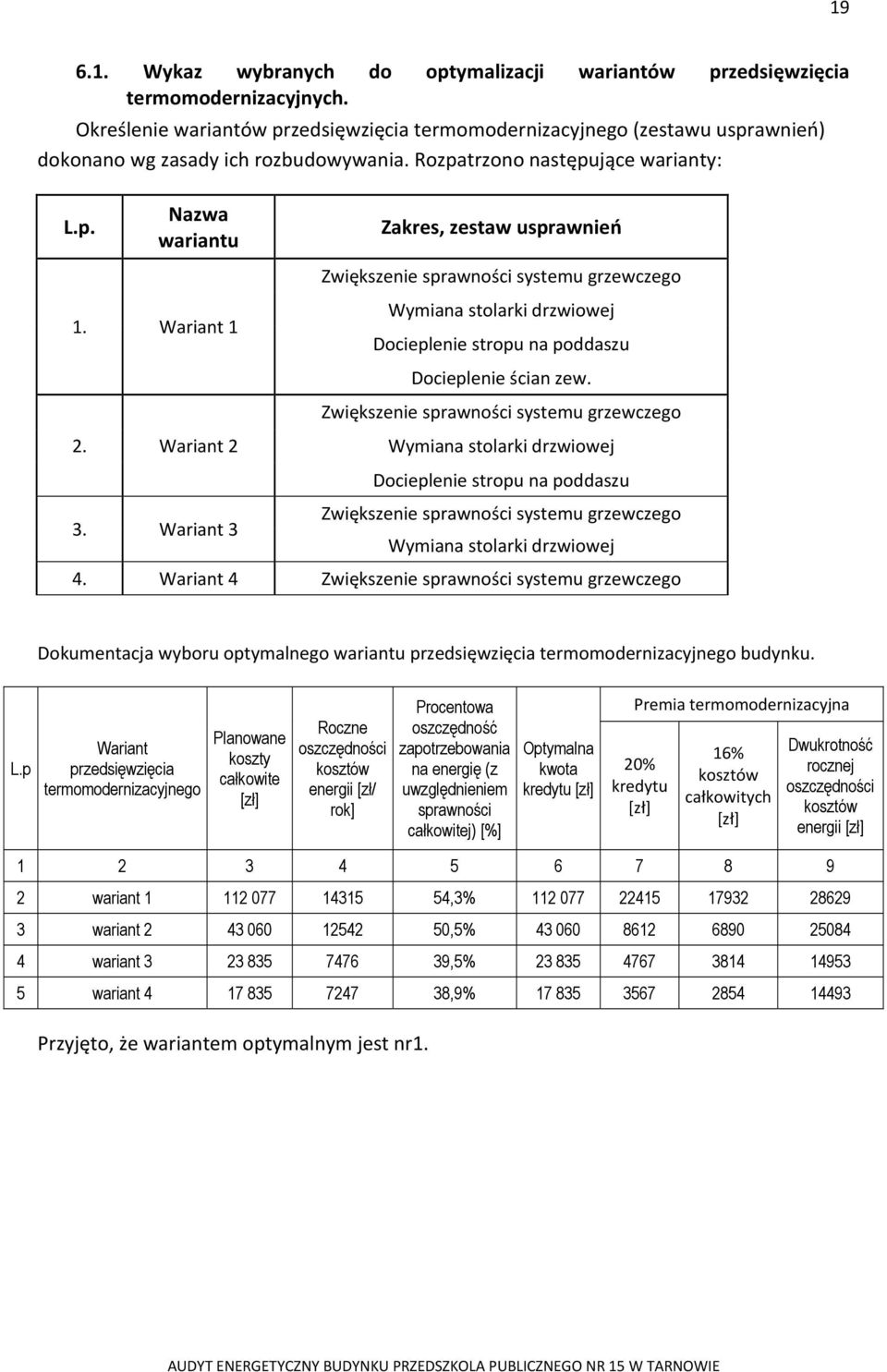

19 Wykaz wybranych do optymalizacji wariantów przedsięwzięcia termomodernizacyjnych. Określenie wariantów przedsięwzięcia termomodernizacyjnego (zestawu usprawnień) dokonano wg zasady ich rozbudowywania. Rozpatrzono następujące warianty: L.p. Nazwa wariantu Zakres, zestaw usprawnień Zwiększenie sprawności systemu grzewczego 1. Wariant 1 Wymiana stolarki drzwiowej Docieplenie stropu na poddaszu Docieplenie ścian zew. Zwiększenie sprawności systemu grzewczego 2. Wariant 2 Wymiana stolarki drzwiowej Docieplenie stropu na poddaszu 3. Wariant 3 Zwiększenie sprawności systemu grzewczego Wymiana stolarki drzwiowej 4. Wariant 4 Zwiększenie sprawności systemu grzewczego Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego budynku. L.p Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite [zł] Roczne oszczędności kosztów energii [zł/ rok] Procentowa oszczędność zapotrzebowania na energię (z uwzględnieniem sprawności całkowitej) [%] Optymalna kwota kredytu [zł] Premia termomodernizacyjna 20% kredytu [zł] 16% kosztów całkowitych [zł] Dwukrotność rocznej oszczędności kosztów energii [zł] wariant ,3% wariant ,5% wariant ,5% wariant ,9% Przyjęto, że wariantem optymalnym jest nr1.

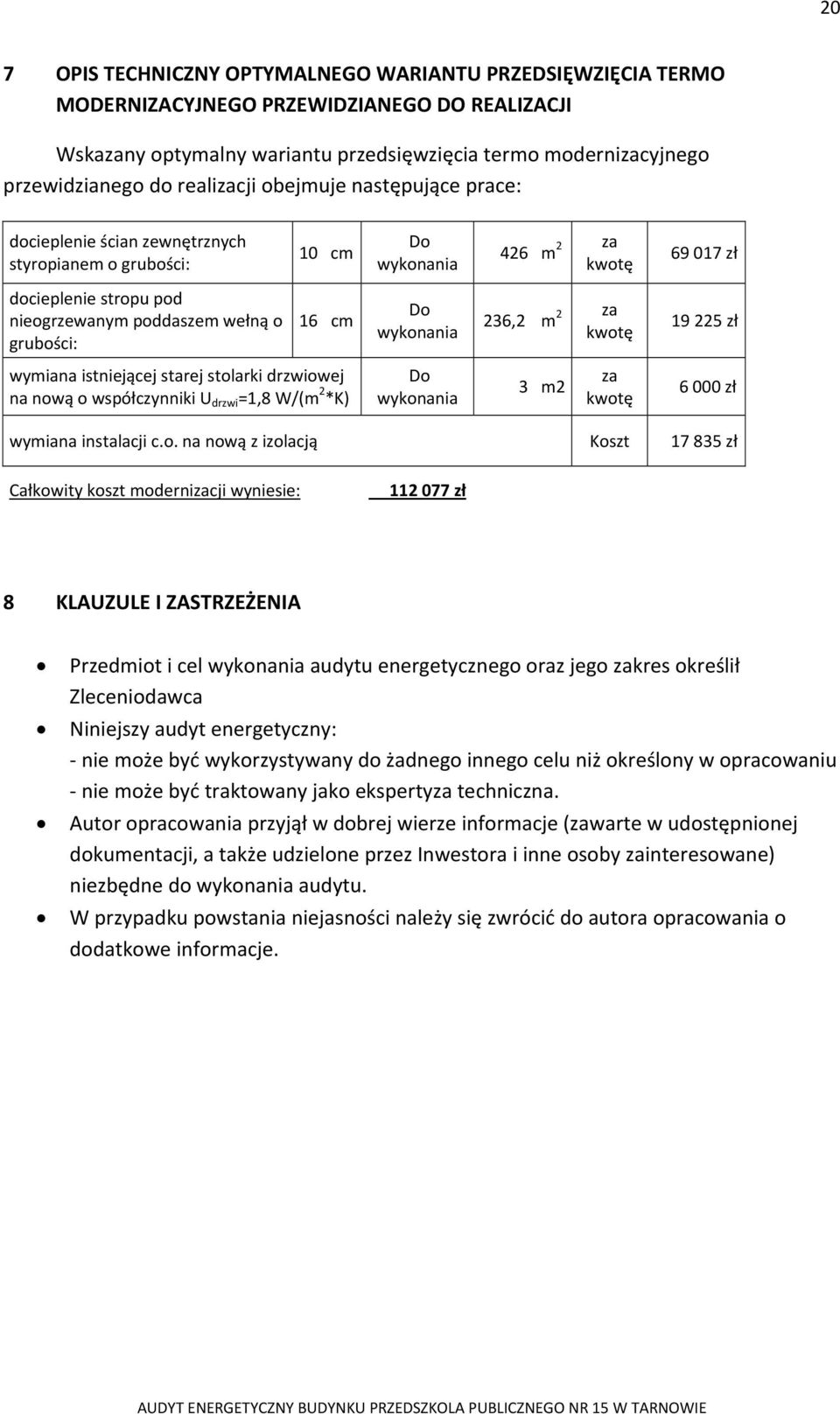

20 20 7 OPIS TECHNICZNY OPTYMALNEGO WARIANTU PRZEDSIĘWZIĘCIA TERMO MODERNIZACYJNEGO PRZEWIDZIANEGO DO REALIZACJI Wskazany optymalny wariantu przedsięwzięcia termo modernizacyjnego przewidzianego do realizacji obejmuje następujące prace: docieplenie ścian zewnętrznych styropianem o grubości: 10 cm Do wykonania 426 m 2 za kwotę zł docieplenie stropu pod nieogrzewanym poddaszem wełną o grubości: 16 cm Do wykonania 236,2 m 2 za kwotę zł wymiana istniejącej starej stolarki drzwiowej na nową o współczynniki U drzwi =1,8 W/(m 2 *K) Do wykonania 3 m2 za kwotę zł wymiana instalacji c.o. na nową z izolacją Koszt zł Całkowity koszt modernizacji wyniesie: zł 8 KLAUZULE I ZASTRZEŻENIA Przedmiot i cel wykonania audytu energetycznego oraz jego zakres określił Zleceniodawca Niniejszy audyt energetyczny: nie może być wykorzystywany do żadnego innego celu niż określony w opracowaniu nie może być traktowany jako ekspertyza techniczna. Autor opracowania przyjął w dobrej wierze informacje (zawarte w udostępnionej dokumentacji, a także udzielone przez Inwestora i inne osoby zainteresowane) niezbędne do wykonania audytu. W przypadku powstania niejasności należy się zwrócić do autora opracowania o dodatkowe informacje.

21 21 ZAŁĄCZNIK

22 22 Stan obecny Załącznik 1

23 23

24 24

25 25 Wariant 1 Załącznik 2

26 26

27 27

28 28 Wariant 2 Załącznik 3

29 29

30 30

31 31 Wariant 3 Załącznik 4

32 32

33 33

34 34 Wariant 4 Załącznik 5

35 35

36 36

37 37 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania Załącznik 6 ciepłej wody użytkowej w budynku STAN ISTNIEJĄCY Opis Oznaczenie Wielkość Jednostki Liczba użytkowników osób Jednostkowe zapotrzebowanie na ciepłą wodę q c 8 l/d Liczba godzin użytkowania instalacji w ciągu doby τ 20 h/d Liczba dni użytkowania instalacji w ciągu roku D 329 d Obliczeniowa temperatura ciepłej wody t c 55 C Obliczeniowa temperatura zimnej wody t z 45 C Cena 1m 3 zimnej wody C zw 5,4 zł/m 3 Średnie dobowe zapotrzebowanie na ciepłą wodę q dśr 8 dm 3 /j.o.d Średnie godzinowe zapotrzebowanie na ciepła wodę q hś 0,0129 kg/s Obliczeniowa moc cieplna średnia godzinowa Φ hśr 0,5 kw Zapotrzebowanie na ciepło do przygotowania c.w.u Q cwu 16,4 GJ Roczny koszt przygotowania c.w.u. K Rcw 931,4 zł/rok Średni koszt podgrzania 1 m 3 c.w.u. K Pśr 1,0 zł/m 3

38 38 Załącznik 7

39 39 Załącznik 8
