Ćwiczenie PA6. Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens

Transkrypt

1 INSTYTUT AUTOMATYKI i ROBOTYKI WYDZIAŁ MECHATRONIKI - laboratorium Ćwiczenie PA6 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Instrukcja laboratoryjna Opracowanie : dr inż. Danuta Holejko dr inż. Jakub Możaryn Michał Bezler Warszawa 2015

2 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Celem ćwiczenia jest sprawdzenie na podstawie wyznaczonych doświadczalnie charakterystyk statycznych i odpowiedzi skokowych poprawności realizacji algorytmów P, PI, PD i PID regulatora zaimplementowanego w sterowniku S firmy Siemens. 1.WPROWADZENIE Regulatorem nazywa się urządzenie występujące w układzie regulacji, którego zadaniem jest za pośrednictwem wytworzonego przez siebie sygnału sterującego (sterowania) oznaczonego zgodnie z terminologią techniczną symbolem CV oddziaływać na obiekt regulacji ( konkretnie na jego zespół wykonawczy ZW), tak aby zapewnić pożądane zmiany wielkości regulowanej i skompensować wpływ działających na wielkość regulowaną zakłóceń. Sygnał CV regulator wypracowuje na podstawie doprowadzonych do niego dwóch sygnałów. Jednego oznaczonego symbolem PV sygnału generowanego przez przetwornik pomiarowy PP obiektu i nazywanego zmienną procesową (to skrót od ang. process variable) reprezentującą wielkość regulowaną oraz drugiego sygnału oznaczonego symbolem SP nazywanego wielkością zadaną (SP to skrót od ang. set poin, która reprezentuje pożądaną wartość wielkości regulowanej. Sygnały te są w regulatorze porównywane i w wyniku porównania powstaje odchyłka regulacji oznaczana symbolem e, którą definiuje się jako. e PV SP. Odchyłka regulacji w układzie może pojawić się nie tylko wskutek wywołanej przez zakłócenia zmiany wielkości regulowanej w stosunku do wartości zadanej lecz także w wyniku zmiany wartości zadanej. Zadaniem regulatora w układzie regulacji jest takie oddziaływanie na obiekt regulacji aby zminimalizować odchyłkę regulacji, niezależnie od przyczyny jej powstania. Sposób kształtowania zmian sygnału sterującego u (CV) po pojawieniu się odchyłki regulacji, zależy od właściwości zastosowanego regulatora. W przypadku regulatorów analogowych o działaniu ciągłym, właściwości regulatora określa jego transmitancja operatorowa. Dla zerowych warunków początkowych transmitancję operatorową regulatora definiuje się jako CV( Gr ( (1) zaś dla niezerowych warunków ( najczęstszy przypadek w przypadku regulatorów przemysłowych) transmitancję tą definiuje się jako CV( G r ( (2) gdzie CV( jest transformatą Laplace a przebiegu zmian CV( wartości sygnału wyjściowego regulatora względem wartości początkowej, istniejącej w stanie ustalonym przy e 0, wywołanych pojawieniem się odchyłki regulacji e (. W praktyce występują obiekty regulacji, w których wzrost wartości sygnału sterującego CV powoduje wzrost wartości zmiennej procesowej PV, oraz obiekty, w których wzrost wartości sygnału sterującego powoduje zmniejszanie wartości zmiennej procesowej. Dlatego wykorzystywane w praktyce regulatory, aby mogły tworzyć układy z ujemnym 2

3 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens sprzężeniem zwrotnym z obydwoma rodzajami obiektów, muszą mieć możliwość zmiany kierunku działania. W przypadku obiektów, w których wzrost wartości sygnału sterującego CV powoduje zmniejszanie wartości zmiennej procesowej PV, regulator na wzrost odchyłki regulacji e powinien reagować wzrostem wartości sygnału sterującego CV; takie zachowanie regulatora nazywa się działaniem normalnym oznaczone symbolem Normal. Natomiast w przypadku obiektów, w których wzrost wartości sygnału sterującego CV powoduje zwiększanie wartości zmiennej procesowej PV, regulator na wzrost odchyłki regulacji e powinien reagować zmniejszaniem wartości sygnału sterującego CV; takie zachowanie regulatora nazywa się działaniem odwrotnym lub rewersyjnym oznaczone symbolem Rewers. Schematy blokowe regulatorów przedstawia rys.1.na schemacie blokowym (rys.1b) działanie odwrotne regulatora wyraża jego ujemna transmitancja operatorowa. Rys.1. Schemat blokowy regulatora : a) o działaniu Normal, b) o działaniu Rewers W stosowanych w praktyce regulatorach przemysłowych, działanie normalne lub rewersyjne jest nastawiane przez operatora np. przełącznikiem N R (regulatory analogowe) lub programowo (regulatory mikroprocesorowe, sterowniki PLC). W praktyce wykorzystuje się wiele rodzajów regulatorów. Są one realizowane w różnych technikach, przeznaczone do różnych zastosowań, działające na różnych zasadach. Wraz z postępem techniki i technologii oraz ekspansją zastosowań automatyki powstają coraz to nowe regulatory o coraz szerszych możliwościach funkcjonalnych, głównie z wykorzystaniem techniki cyfrowej. Podział regulatorów na analogowe i cyfrowe wynika z rodzaju sygnałów przetwarzanych w regulatorze. Regulatory dzielimy na: analogowe, cyfrowe.. Regulatory analogowe przetwarzają tylko sygnały analogowe, a algorytm ich działania realizuje się wykorzystując właściwości statyczne i dynamiczne analogowych elementów dynamicznych z których zbudowany jest regulator. Regulator cyfrowy przetwarza sygnały cyfrowe; algorytm działania realizuje on na drodze cyfrowej, tzn. wykorzystywane jest odpowiednie oprogramowanie, pozwalające na realizację zapisanego w postaci formuły matematycznej algorytmu działania. Sygnały wyjściowe zarówno regulatorów analogowych jak i cyfrowych mogą być ciągłe w czasie (regulatory o działaniu ciągłym) jak i nieciągłe (regulatory o działaniu nieciągłym). Właściwości dynamiczne regulatorów, determinujące sposób kształtowania sygnału wyjściowego regulatora pod wpływem sygnału odchyłki regulacji, określane są jako algorytm pracy regulatora lub algorytm regulacji. Najczęściej stosowanym w praktyce przemysłowej algorytmem regulacji jest algorytm PID (ang. Proportional Integral Derivative), tj. algorytm proporcjonalno całkująco-różniczkujący. Algorytm ten jest realizowany przez regulatory i sterowniki przemysłowe pracujące z wykorzystaniem zarówno standardowych 3

4 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens sygnałów ciągłych jak i sygnałów nieciągłych. Poprzez odpowiednie ustawienie parametrów, regulator o algorytmie PID może także realizować prostsze algorytmy: P, PI, PD Matematyczny opis regulatorów PID o działaniu ciągłym Niezależnie od techniki realizacji regulatorów, ich nazwy są związane z realizowanym algorytmem przetwarzania sygnału odchyłki regulacji. W przypadku coraz częściej wykorzystywanych komputerowych systemów sterowania traci sens pojęcie regulator jako określone urządzenie techniczne; istotny staje się jedynie rodzaj zastosowanego algorytmu przetwarzania sygnałów. Zapis matematycznych modeli w postaci transmitancji operatorowych, wykorzystywanych do opisu działania regulatorów PID zestawiono w tablicy1. Tablica 1. Algorytmy regulatorów PID lp. Nazwa regulatora (nazwa algorytmu) Transmitancja operatorowa 1. Regulator proporcjonalny, regulator P (Algorytm P) Gr ( CV( k p 2. Regulator proporcjonalno-całkujący, regulator PI (Algorytm PI) 3. Regulator proporcjonalnoróżniczkujący idealny, regulator PD idealny (Algorytm PD idealny) CV( 1 G r ( k p ( 1 ) T i s Gr CV( ( k p ( 1 T d 4. Regulator proporcjonalnoróżniczkujący rzeczywisty, regulator PD rzeczywisty (Algorytm PD rzeczywisty) G r ( CV( T s k 1 d p Td s 1 kd 5. Regulator proporcjonalno-całkującoróżniczkujący idealny, regulator PID idealny (Algorytm PID idealny) Gr CV( 1 ( k p ( 1 T d T i s 7. Regulator proporcjonalno-całkującoróżniczkujący rzeczywisty, regulator PID rzeczywisty (Algorytm PID rzeczywisty) (struktura równoległa) Gr ( CV( 1 kp 1 T s i T d s Td s 1 kd Zastosowane w tablicy 1 oznaczenia : k p - wzmocnienie proporcjonalne (wielkość niemianowana), 4

5 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens T i - stała czasowa akcji całkującej, w przypadku regulatorów PI i PID nazywana czasem zdwojenia [s], lub[min], T d - stała czasowa akcji różniczkowania, czas wyprzedzenia [s], lub [min], k d - wzmocnienie dynamiczne (wielkość niemianowana), nazywane są parametrami albo nastawami regulatorów Algorytm P Zależność sygnału wyjściowego CV ( regulatora P o działaniu normalnym od sygnału odchyłki regulacji e ( opisuje równanie CV( k p u p, (3) o działaniu odwrotnym - równanie CV( k p u p (4) gdzie: u p - punkt pracy regulatora P - wartość sygnału wyjściowego regulatora przy odchyłce regulacji e 0, podawana w procentach zakresu zmian sygnału wyjściowego regulatora lub w jednostkach wielkości wyjściowej regulatora. Wielkości k p, up są nastawiane w regulatorze i nazywane są jego nastawami lub jego parametrami statycznymi. Sygnał wyjściowy regulatora o wartości u p powinien zapewnić w układzie regulacji, przy braku zakłóceń, takie wysterowanie zespołu wykonawczego, przy którym zespół wykonawczy dostarcza do obiektu strumień energii lub materiału w ilości niezbędnej do osiągnięcia przez wielkość regulowaną wartości zadanej. Transmitancji regulatora P, podanej w tablicy 1, odpowiada przyrostowe równanie dynamiki (dla regulatora o działaniu prostym) CV( k p, (5) gdzie CV( CV( up, które wyraża zależność zmian CV( sygnału wyjściowego regulatora, generowanych przez regulator pod wpływem odchyłki regulacji, względem przyjętego punktu pracy u p. Algorytm P należy do tzw. algorytmów statycznych, tzn., że istnieje jednoznaczna zależność pomiędzy wartościami CV sygnału wyjściowego regulatora, a wartościami e sygnału odchyłki regulacji, osiąganymi w stanach ustalonych. Zależność ta, stanowiąca charakterystykę statyczną regulatora, w przypadku regulatora P o działaniu normalnym ma postać CV k p e u p (6) a o działaniu odwrotnym CV u p k p e (7) 5

6 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Algorytm PI Przebieg CV ( sygnału wyjściowego regulatora PI o działaniu normalnym, jako wynik oddziaływania na regulator odchyłki regulacji e (, opisuje równanie k t p CV( CV( 0 ) k p ) d, (8) T i 0 a o działaniu odwrotnym równanie k t p CV( CV( 0 ) k p ) d (9) T i 0 gdzie: CV (0) - wartość początkowa sygnału dla e=0. Wartością początkową CV (0), może być każda wartość sygnału wyjściowego z zakresu jego zmienności, równa wartości składowej całkowej I w chwili gdy e = 0, będącej wynikiem oddziaływania odchyłki regulacji na regulator w okresie poprzedzającym stan początkowy. Charakterystykę skokową (odpowiedź na sygnał odchyłki w postaci e0 1( ) regulatora PI o działaniu normalnym dla zmiennej absolutnej CV ( otrzymuje się z równania (8) kp CV( k p e0 1( e0 t CV( 0) (10) Ti a dla zmiennej przyrostowej k p CV( k p e0 1( e t Ti 0 (11) Graficzną ilustrację obu form opisu odpowiedzi skokowej regulatora PI przedstawiono na rys. 2. Z przebiegiem odpowiedzi skokowej regulatora PI związana jest nazwa stałej czasowej akcji całkowania T i - czas zdwojenia. Składowa całkowa odpowiedzi z upływem czasu narasta od wartości początkowej równej zero, osiągając po czasie t Ti wartość równą składowej proporcjonalnej, co oznacza podwojenie przyrostu wartości sygnału wyjściowego w stosunku do składowej proporcjonalnej. Czas zdwojenia wyraża intensywność działania całkującego; definiowany jest jako czas jaki upływa od momentu wprowadzenia do regulatora wymuszenia skokowego do momentu kiedy składowa całkowa osiągnie wartość składowej proporcjonalnej. 6

7 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens a) b) Rys.2. Odpowiedź skokowa regulatora PI o działaniu normalnym: a) przebieg zmiennej przyrostowej CV(, b) przebieg sygnału wyjściowego CV (. Liniami przerywanymi zaznaczono składową P oraz składową I sygnału wyjściowego CV Regulatory o algorytmie PI nie mają jednoznacznej zależności pomiędzy wartościami CV sygnału wyjściowego a wartościami e sygnału odchyłki regulacji, osiąganymi w stanach ustalonych (analogicznie jak elementy całkujące). Sygnał wyjściowy może osiągać stan ustalony tylko przy zerowej wartości odchyłki regulacji, co wynika z równania dynamiki, przy dowolnej wartości w zakresie jego zmienności, będącej wynikiem całkowania odchyłki regulacji w okresie poprzedzającym osiągnięcie stanu ustalonego. Algorytmy o takiej właściwości nazywane są algorytmami astatycznymi Algorytm PD Zależność sygnału wyjściowego regulatora PD rzeczywistego o działaniu normalnym od odchyłki regulacji opisuje równanie: T d k d dcv( 1 k d d CV( k p k p T d u p dt k d dt gdzie : u p wartość sygnału wyjściowego dla e 0, określana jako punkt pracy regulatora, podawana w procentach zakresu zmian sygnału wyjściowego regulatora lub w jednostkach wielkości wyjściowej regulatora. W układzie regulacji sygnał wyjściowy regulatora PD o wartości u p, podobnie jak w przypadku regulatora P, powinien przy braku zakłóceń zapewnić takie wysterowanie zespołu wykonawczego, przy którym zespół wykonawczy dostarcza do obiektu strumień energii lub materiału w ilości niezbędnej do osiągnięcia przez wielkość regulowaną wartości zadanej. Parametrami nastawialnymi czyli nastawami regulatora PD są: wzmocnienie proporcjonalne k p, czas wyprzedzenia T d i punkt pracy u p. Wzmocnienie dynamiczne k d w regulatorach przemysłowych przyjmuje wartości z przedziału (6,10) i w większości 7 (12)

8 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens rozwiązań nie jest parametrem nastawianym. W niektórych rozwiązaniach sterowników oraz regulatorów mikroprocesorowych zamiast tego wzmocnienia używa się pojęcie współczynnik działania różniczkującego α będący odwrotnością wzmocnienia dynamicznego zgodnie z zapisem 1/ k d. Algorytm PD należy, podobnie jak algorytm P, do algorytmów statycznych, tzn., że istnieje jednoznaczna zależność pomiędzy wartościami CV sygnału wyjściowego regulatora a wartościami e sygnału odchyłki regulacji, osiąganymi w stanach ustalonych. Zależność ta, wynikająca z równania (12) stanowiąca charakterystykę statyczną regulatora PD o działaniu normalnym, ma postać CV k p e u p (13) Transmitancji operatorowej regulatora PD z tablicy 1 odpowiada przyrostowe równanie dynamiki T d dcv( 1 k d d t CV( k p k p T ) d (14) k d dt k d dt Przyrostową odpowiedź regulatora PD, dla zerowych warunków początkowych, można wyznaczyć na podstawie transmitancji z zależności: T ( ) [ ( d s CV t L 1 kp 1 ) ] (15) T d s 1 k d Dla skokowej odchyłki regulacji e0 1(, 8 1 s ) e0 otrzymuje się: s k d t T s CV( L [ ( d 1 1 k ) e ] k ( k e T p 1 p e d d ) (16) Td s s 1 k d Na podstawie przebiegu odpowiedzi skokowej regulatora PD nie można w sposób bezpośredni odczytać wartości czasu wyprzedzenia T d. Nazwa czas wyprzedzenia wynika z przebiegu odpowiedzi regulatora PD na wymuszenie liniowo narastające. Zakładając, że a t, na podstawie wzoru (15) otrzymuje się regulatora PD k d t T ( ) [ ( d s a CV t L 1 k ) ] k t k ( e T p 1 p a p at d 1 d ) (17) Td s s 2 1 k d Odpowiedź regulatora PD na wymuszenie liniowo narastające (rys. 3) jest sumą składowej działania proporcjonalnego (P) i składowej działania różniczkującego (D). Przebieg tych odpowiedzi wyjaśnia nazwę czas wyprzedzenia - w przypadku wymuszenia liniowo narastającego, wartość sygnału wyjściowego regulatora jako suma składowych P i D jest osiągana o czas T d wcześniej w stosunku do składowej P. Z rys. 3 wynika także, że wartość liczbowa d T określa czas jaki upływa od momentu wprowadzenia na wejście regulatora wymuszenia liniowo narastającego do momentu kiedy

9 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens wartość składowej P zrówna się z ustaloną wartością składowej D. Dla np. wartości wzmocnienia dynamicznego kd 10 po czasie równym T d od momentu wprowadzenia wymuszenia liniowo narastającego, składowa D osiąga już stan ustalony (osiąga około 99,995% wartości ustalonej). a) b) Rys. 3. Przyrostowe odpowiedzi regulatora PD: a) na wymuszenie skokowe, b) na wymuszenie liniowo narastające (Liniami przerywanymi wykreślono składowe P i D odpowiedzi.) Algorytm PID Właściwości dynamiczne rzeczywistego regulatora PID wyraża transmitancja operatorowa podana w tablicy 1. Nastawami regulatorów PID są: wzmocnienie proporcjonalne k p, czas zdwojenia T i i czas wyprzedzenia T d. Wzmocnienie dynamiczne k d w regulatorach przemysłowych przyjmuje wartości 6 10 i w większości rozwiązań nie jest parametrem nastawianym. Algorytm PID, podobnie jak algorytm PI jest algorytmem astatycznym; jego charakterystyka statyczna jest niejednoznaczna ( ze względu na obecność akcji całkującej). Odpowiedzi przyrostowe regulatora PID dla zerowych warunków początkowych, tj. przy CV( 0) 0 i e ( 0) 0, można wyznaczać z zależności T s CV( L 1 [ ( d 1 kp 1 ) ] (18) T i s T d s 1 k d W przypadku skokowej odchyłki regulacji e0 1( otrzymuje się odpowiedź 9

10 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens k d t kp CV( k e e t k k e e T p p d d 0 0 Ti 0, (19) będącą sumą składowych działania proporcjonalnego (P), całkującego (I) i rzeczywistego różniczkowania (D) rys. 4. Rys. 4. Odpowiedź skokowa przyrostowa rzeczywistego regulatora PID W chwili t Ti, składowa całkowa osiąga wartość składowej proporcjonalnej, a składowa różniczkowa praktycznie już tylko osiąga niewielką wartość bliską zero (zależnie od stałej inercji T d / k d ). Zatem, w chwili t Ti, przyrost CV sygnału wyjściowego osiąga wartość tylko niewiele większą od 2k pe0 - od podwojonej wartości przyrostu sygnału wyjściowego wynikającego z działania proporcjonalnego. Praktycznie można więc przyjąć, że czas od pojawienia się odchyłki skokowej do chwili, w której przyrost sygnału wyjściowego regulatora osiągnie podwojoną wartość wynikającą z działania proporcjonalnego, jest stałą czasową działania całkującego T i (czasem zdwojenia).teoretycznie czas ten jest nieco mniejszy. Odpowiedź skokową jako przebieg sygnału wyjściowego CV ( regulatora, można wyznaczyć na podstawie ogólnego równania, opisującego sygnał wyjściowy t T d dcv( k p 1 k d CV( k ( ) ) d k d p e t p T d CV( 0) k d dt T i (20) k dt 0 d gdzie: CV (0) - wartość początkowa sygnału dla e=0. 10

11 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens 1.2. Implementacja algorytmów PID w regulatorach mikroprocesorowych (sterownikach PLC) Sygnał wyjściowy mikroprocesorowego regulatora (sterownika PLC) PID wyliczany jest na drodze numerycznej, wg algorytmu będącego przełożeniem postaci ciągłej algorytmu PID na równoważną postać cyfrową. Schemat ideowy realizacji algorytmu regulacji w regulatorze mikroprocesorowym (sterowniku PLC) przedstawia rys.5. Rys. 5. Schemat ideowy realizacji algorytmu regulacji w regulatorze mikroprocesorowym; oznaczenia: A/C, C/A przetworniki analogowo-cyfrowy i cyfrowo-analogowy, T p okres próbkowania (impulsowania) W przetworniku A/C następuje próbkowanie sygnału odchyłki regulacji, w wyniku czego sygnał e ( zostaje zamieniony na sygnał dyskretny e ( ktp) (rys. 6a). Wartości tego sygnału w dyskretnych chwilach czasu kt p są zapisywane w postaci liczb o długości słowa cyfrowego określonej przez liczbę bitów mikroprocesora. Mikrokomputer realizuje określony algorytm sterowania, który jest opisany za pomocą równania różnicowego, wyrażającego zależność sygnału CV ( ktp ) od sygnału e ( ktp). Zadaniem przetwornika C/A jest kształtowanie sygnału CV (, określonego w dowolnej chwili t, na podstawie wartości CV ( ktp ), określonych w dyskretnych chwilach czasu. Wartości sygnału CV ( w przedziale kt p t ( k 1) T p wyznacza się na podstawie wartości CV ( ntp ), gdzie n k, w wyniku ekstrapolacji. Najczęściej stosuje się ekstrapolator zerowego rzędu, którego działanie polega na utrzymaniu w okresach kt p t ( k 1) Tp wartości CV( CV( ktp ), jak pokazuje rys. 6b. a) b) Rys. 6. Próbkowanie sygnału odchyłki regulacji - a), przebieg sygnału CV( przy stosowaniu ekstrapolatora zerowego rzędu b) 11

12 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Najprostszą postać cyfrową algorytmu PID otrzymuje się poddając dyskretyzacji równanie analogowego idealnego regulatora PID, przyjmując zerowe warunki początkowe t 1 d CV( k p [ ) d T d ] (21) T i dt 0 Polega to na wprowadzeniu dyskretnych wartości wielkości CV i e oraz zastąpieniu całki sumą, a pochodnej różnicą pierwszego rzędu t 0 ) d k 1 i0 i) T p Po podstawieniu (22) do (21) otrzymuje się ; k 1 1 k 1) CV( k p [ i) T p T d ] T i T i 0 p T k 1 p T k i) d p k 1) T T i i 0 p de ( k 1) (22) dt Równanie (23) przedstawia pozycyjny algorytm regulatora cyfrowego o strukturze równoległej, przydatny do zastosowania tam, gdzie zespół wykonawczy sterowany przez regulator ma działanie członu proporcjonalnego. Algorytm ten jest niechętnie stosowany w praktyce, albowiem wymaga sumowania odchyłek regulacji od początku działania regulatora, a także dodania do sygnału CV ( początkowej wartości sygnału wyjściowego regulatora. Inną, częściej stosowaną, postać algorytmu cyfrowego regulatora otrzymuje się z algorytmu ciągłego, powstałego w wyniku zróżniczkowania równania (21). dcv( d d 2 Ti k p [ T i T i T d ] (24) dt dt dt 2 Po dyskretyzacji równania (24) w dziedzinie czasu, z zastosowaniem aproksymacji pierwszej i drugiej pochodnej metodą różnic wstecznych i całkowania metodą prostokątów dcv( CV( CV( k 1) dt Tp (25) d k ) e 1 ( dt T p oraz 2 d de ( e ( e ( k 1) e ( 2 dt dt T p gdzie k 1) e ( T p k 1) k 2) e ( k 1) Tp 12 T p (23) (26) (27)

13 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens otrzymuje się po przekształceniu równanie różnicowe regulatora Tp T CV( CV( k 1) ( ) ( 1) ( ) d kp e k e k e k [ 2 k 1) k 2)] Ti Tp (28) [ 1 Td Tp 1 2 Td k 1) Td kp k 2)] Tp Ti Tp Tp Algorytm ten jest wykorzystywany w formie CV( k0 k1 k 1) k2 k 2) (29) gdzie: k T T 2T p k d d p k k 0 1 ; p k Tp T 1 1 ; i T 2 p oraz CV( CV( CV( k 1) jest przyrostem sygnału wyjściowego regulatora przypadającym na k-ty okres próbkowania. Na rys.7 przedstawiono odpowiedź skokową regulatora mikrokomputerowego o algorytmie PI. k p T T d p Rys.7. Odpowiedź skokową regulatora o algorytmie PI : 1) regulator mikroprocesorowy, 2) regulator analogowy 1.3. Cechy funkcjonalne regulatorów przemysłowych Przemysłowe regulatory PID są regulatorami pośredniego działania. Dzięki standaryzacji sygnałów wejściowych i wyjściowych mogą współpracować z wieloma rodzajami przetworników pomiarowych i elementów wykonawczych. Są realizowane w technice mikroprocesorowej jako przyrządy tablicowe lub ich algorytmy regulacyjne są zaimplementowane w sterownikach PLC. Niezależnie od realizacji technicznej, wszystkie regulatory przemysłowe musza mieć szereg wspólnych cech funkcjonalnych, które zostaną wyjaśnione za pomocą schematu przedstawionego na rys. 8 na którym przedstawiono cechy dotyczące regulatora dla jednej wielkości regulowanej. 13

14 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Rys. 8. Schemat ilustrujący cechy funkcjonalne przemysłowego regulatora (sterownika) PID Sygnałami wejściowymi regulatora są: zmienna procesowa PV i wartość zadana SP, sygnałem wyjściowym jest sygnał sterujący CV. W zależności od położenia przełącznika R L (R ang. remote, L - ang. local) sygnał wartości zadanej SP może być sygnałem zdalnym (pozycja R przełącznika) podawanym z innych zewnętrznych urządzeń do regulatora, lub sygnałem zadawanym ręcznie (pozycja L przełącznika) przez operatora za pomocą znajdującego się w regulatorze żródła (zadajnika). Sygnały PV i SP są ze sobą porównywane, w wyniku czego powstaje sygnał odchyłki regulacji e. W pozycji Normal (działanie normalne) przełącznika kierunku działania regulatora, odchyłka jest wyznaczana zgodnie z zależnością e PV SP ; w pozycji Revers (działanie odwrotne) odchyłką jest różnica e SP PV. W pozycji Normal wzrost odchyłki regulacji powoduje wzrost sygnału wyjściowego regulatora, w pozycji Revers malenie. Zmiana kierunku działania umożliwia współpracę regulatora zarówno z zespołami wykonawczymi o działaniu prostym jak i o działaniu odwrotnym i dotyczy zarówno trybu pracy Auto jak i.manual. Blok działań dynamicznych PID na podstawie odchyłki regulacji wytwarza sygnał wyjściowy zgodnie z ustawionym algorytmem (P, I, PI, PD lub PID). W zależności od położenia przełącznika Auto Manual zwanego także przełącznikiem automatyka ręka, na wyjściu regulatora podawany jest: w położeniu Auto - sygnał wyjściowy bloku PID, w położeniu Manual sygnał ze źródła zadajnika) sterowania ręcznego, umożliwiający sterowanie obiektem przez operatora. Zatem regulator w tym trybie staje się źródłem sygnału stałoprądowego. Sterowanie ręczne podejmowane jest przez operatora w trakcie uruchamiania instalacji podczas tzw. rozruchu oraz w przypadku awarii sprzętu automatyki. Przełączanie z trybu pracy z Auto na Manual i odwrotnie jest w nowoczesnych regulatorach w pełni bezuderzeniowe (ang. balanceles; dawne konstrukcje regulatorów wymagały pewnych świadomych działań operatora. Wszystkie omówione przełączniki w regulatorach mikroprocesorowych w wykonaniu tablicowym są dostępne w postaci przycisków umieszczonych na płycie czołowej regulatora, natomiast w przypadku sterownika PLC na ekranie monitora interfejsu HMI. Realizację działania P uzyskuje się w regulatorze PID poprzez ustawienie parametrów ( T i (w regulatorze mikroprocesorowym jest to liczba ograniczona) i T d 0 oraz wprowadzenie pożądanych wartości wzmocnienia k p i punktu pracy regulatora u p. 14

15 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens Realizacja działania PI wymaga wyłączenia akcji różniczkującej przez ustawienie T d 0 i wprowadzenia odpowiednich nastaw k p i T i. Natomiast działanie PD wymaga ustawienia parametru T i (w regulatorze mikroprocesorowym jest to liczba ograniczona) i wprowadzenia nastaw k p i T d oraz wartości punktu pracy u p. Najczęściej stosowanymi zakresami nastaw regulatorów są: k p 0, 1100, Ti Td 0, sek., sek., k d 6 10 (wielkość najczęściej nie nastawiana, stanowiąca stałą przyrządu). 2.OPIS STEROWNIKA SIMATIC S W laboratorium wykorzystywany jest sterownik SIMATIC S firmy Siemens. Sterownik ten charakteryzuje się modułową konstrukcją (maksymalnie 8 modułów sygnałowych, 1 płyta sygnałów, 3 moduły komunikacyjne). Maksymalna liczba wejść binarnych i analogowych wynosi odpowiednio 284 i 51. W urządzeniu zintegrowano interfejsy PROFINET / INDUSTRIAL ETHERNET z obsługą protokołów TCP/IP, ISO na TCP, S7. Sterownik posiada możliwość diagnostyki i monitorowania oprogramowania przez port ETHERNET oraz z wykorzystaniem protokołów RS-232, RS-485 i MODUS RTU. W stanowisku znajdują się: jednostka CPU 1214C, zasilacz 230VAC/24VDC PS1207, moduł rozszerzeń wejść/wyjść analogowych 6ES7 234 oraz moduł kompaktowego przełącznika (ang. switch) CSM 1277 (rys.9). Jednostki CPU, 6ES7 i CSM są zasilane indywidualnie (możliwe jest wykorzystanie tego samego zasilacza) napięciem stałym 24V. Wymiana danych między modułami CPU i AI/AO (6ES7) odbywa się poprzez wewnętrzną magistralę. Moduł przełącznika służy do podłączenia 4 urządzeń do sieci INDUSTRIAL ETHERNET. Rys.9. Widok sterownika SIMATIC S7 1200, oraz moduły składowe 2.1. Panel operatorski HMI Komunikacja operatora ze sterownikiem realizowana jest za pośrednictwem panelu operatorskiego HMI (ang. Human Machine Interface) typu SIMATIC KPT600 z 15

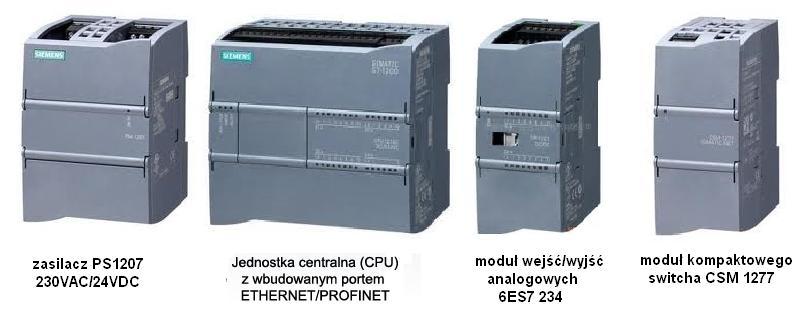

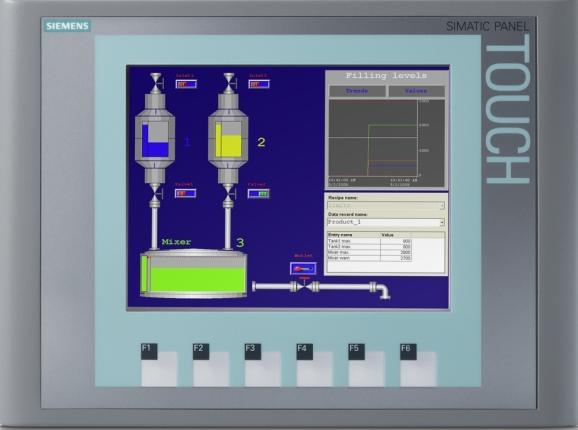

16 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens dotykowym, kolorowym ekranem, wyposażony w 6 pełni programowanych przycisków znajdujących się na frontowej stronie (rys.10). Komunikacja ze sterownikiem oraz transmisja parametrów i danych konfiguracyjnych możliwa jest dzięki interfejsowi PROFINET. Panel umożliwia wyświetlanie trendów, tekstów oraz map bitowych. Rys.10. Ekran panelu SIMATIC KPT600. Sygnał wyjściowy CV w sterowniku S dla zerowych warunków początkowych wyliczany jest na podstawie następującego algorytmu wyrażonego operatorowo : 1 T s b SP( PV( SP( PV( d c SP( PV( ) CV( k p s T i s a T d s 1 (30) gdzie: a współczynnik inercji działania różniczkującego opisany zależnością, a = 1/k d b współczynnik wagowy akcji proporcjonalnej, c - współczynnik wagowy akcji różniczkującej W badanym w ćwiczeniu sterowniku zaprogramowano następujące wartości współczynników: a=0.2, b=1.0, c = OPIS STANOWISKA LABORATORYJNEGO Stanowisko do badania regulatora (rys 11) składa się ze sterownika PLC (1), panelu HMI (2), komputera PC (3) połączonych w sieć ethernetową (4). W sterowniku zaimplementowano algorytm regulatora PID. Za pośrednictwem panelu HMI dokonywane będą zmiany parametrów regulatora, np. wartości nastaw, trybu pracy. Widok ekranu tego panelu przedstawia rys.12. Zainstalowane na komputerze stacjonarnym oprogramowanie TIA PORTAL, umożliwia symulację drugiego panelu HMI, na którym rejestrowane będą przebiegi zmian wielkości zadanej SP, procesowej PV i sterującej CV. 16

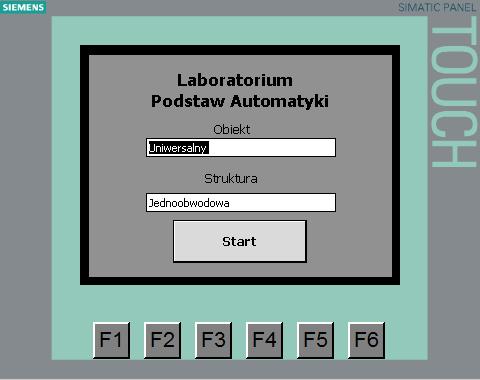

17 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens Rys.11. Stanowisko pomiarowe do badania regulatora. Oznaczenia: 1 sterownik S7-1200, 2 panel HMI, 3 monitor, 4- komputer stacjonarny Przed przystąpieniem do ćwiczenia należy połączyć wyjście analogowe AO1 z wejściem analogowym AI1 Następnym krokiem jest konfiguracja stanowiska. W tym celu na ekranie powitalnym (Rys. 12) należy wybrać obiekt Uniwersalny i strukturę Jednoobwodową Rys. 12. Ekran startowy Po zatwierdzeniu konfiguracji przyciskiem Start przechodzimy do ekranu przedstawiającego ogólną strukturę badanego układu (Rys. 13) 17

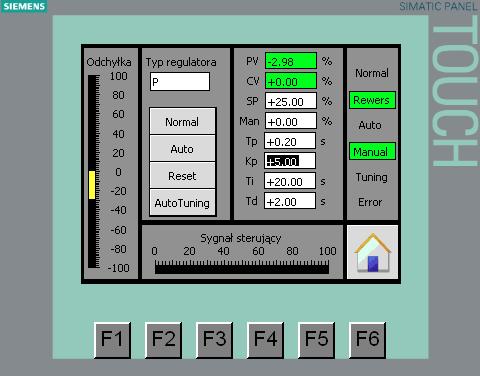

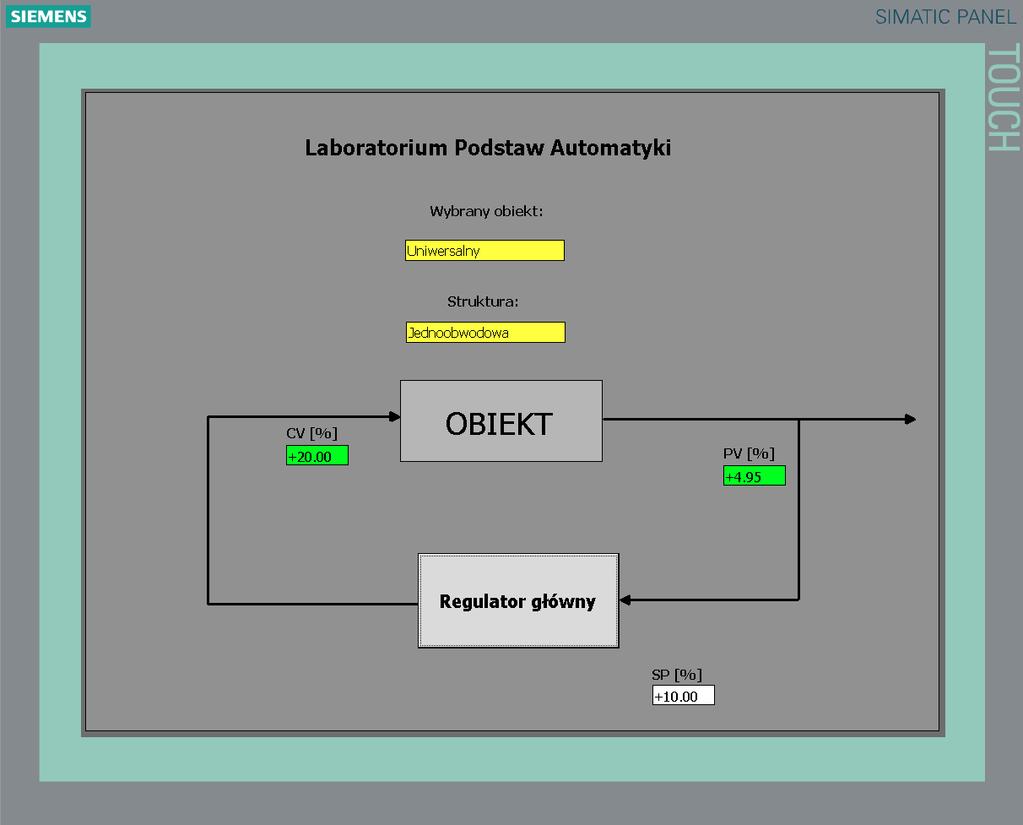

18 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Rys. 13. Struktura układu Ikony pod symbolem regulatora oznaczają aktualny tryb pracy (Auto/Manual, Normal/Rewers, sygnał błędu). Po naciśnięciu przycisku można przejść do ekranu sterującego regulatorem (Rys. 14). Rys. 14. Ekran sterujący regulatorem 18

19 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens Monitor ten pozwala na zmianę: - Algorytmu regulatora poprzez wpisanie odpowiednich nastaw lub wybranie odpowiedniego trybu w polu Typ regulatora - Przełączanie trybów Auto/Manual -Sterowanie kierunkiem działania regulatora Normal/Rewers -Rozpoczęcie procedury AutoTuningu -Zresetowanie regulatora W prawej części ekranu wyświetlane są kontrolki informujące o stanie regulatora. Jeśli kontrolka Error jest zapalona, regulator jest w stanie nieaktywnym. Najczęstszą przyczyną błędu jest chwilowe rozwarcie w torze pomiarowym. W takim przypadku wystarczy zresetować regulator przyciskiem Reset. Wizualizację przebiegów zmian wielkości wejściowych i wyjściowych zrealizowano na komputerze stacjonarnym wykorzystując oprogramowanie TIA PORTAL. Wygląd ekranu startowego przedstawia rys. 15. Rys. 15. Ekran startowy 19

20 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens Ekran zawiera informację o wprowadzonej strukturze. Po naciśnięciu przycisku,,regulator główny przechodzimy do monitora z przebiegami wielkości wejściowych i wyjściowych (Rys. 16). Rys. 16. Ekran z przebiegami wartości wyjściowych i wejściowych - Przycisk Start/Stop pozwala na zatrzymanie lub wznowienie monitorowania przebiegów - Przyciski Zwiększ przedział czasu i Zmniejsz przedział czasu pozwalają na modyfikowanie aktualnie wyświetlanego przedziału czasu w zakresie od 15sek do 16min - Pola pod polem tekstowym Oś pozwalają na wyskalowanie osi Y wykresu. Zwiększanie zakresu wykonuje się od razu. W przypadku zmniejszania skala zmieni się dopiero po pewnym czasie. - Poprzez pole Wyjście analogowe 1 możemy zmieniać ręcznie sygnał PV na wejściu regulatora W celu wydrukowania wykresu, należy zatrzymać przebieg przyciskiem START/STOP, wcisnąć na klawiaturze komputera przycisk prtsc, wkleić zapamiętany ekran do edytora graficznego i wybrać opcję drukowania. 20

21 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens 4.PRZEBIEG ĆWICZENIA 4.1. Wyznaczenie charakterystyk statycznych regulatora o algorytmie P Charakterystyki statyczne zostaną wyznaczone dla regulatora o algorytmie P o działaniu normalnym z punktem pracy u p = 50% i wzmocnieniu k p : 0.5, 1.0 i 2.0. Algorytm P w regulatorze PID należy zrealizować poprzez wyłączenie akcji całkującej I i różniczkującej D. W tym celu należy ustawić T i = 99999,9 sek oraz T d = 0,0 sek. W trybie MANUAL (ręczne zadawanie wielkości sterującej) ustawić wielkości procesową PV i zadaną SP na 50%, oraz wzmocnienie k p = 1.0 i działanie NORMAL. Następnie wielkość sterującą CV ustawić na wartość 50% (ustawiona wartość sygnału stanowić będzie punkt pracy regulatora P). Przełączyć regulator w tryb AUTO. W tym trybie wielkość sterująca CV będzie wyliczana przez sterownik na podstawie algorytmu P a nie nastawiana przez operatora ręcznie. W trybie AUTO dokonać pomiaru charakterystyk statycznych regulatora, zmieniając sygnał mierzony PV wg tablicy 1. Badanie powtórzyć dla wartości wzmocnienia k p : 0.5 i 2.0. Wartość wzmocnienia zmieniać w trybie MANUAL. Tablica 1.Wyniki pomiarów charakterystyki statycznej regulatora o algorytmie P PV [%] k p = 0.5 CV [%] k p = 1.0 k p = Wyznaczanie odpowiedzi skokowych regulatora o algorytmie PI Algorytm PI w regulatorze PID zrealizować poprzez wyłączenie akcji różniczkującej D. Wartość wzmocnienia k p ustawić na wartość 1.0, a czas zdwojenia T i na 30s. W trybie MANUAL ustawić wielkość sterującą CV na wartość 10% oraz wielkości procesową PV i zadaną SP na 50%. Następnie przełączyć regulator w tryb AUTO. Wywołać skokową zmianę wielkości procesowej PV o +10%. Rejestrować odpowiedź skokową regulatora PI do momentu aż wielkość sterująca CV osiągnie wartość ok. 90 %, wówczas zmniejszyć PV o 20%. Powtórzyć analogiczną próbę zmniejszając PV o 10 %.po osiągnięciu przez CV wartości ok. 90% Wyznaczanie odpowiedzi skokowych regulatora o algorytmie PD i działaniu normalnym Algorytm PD w regulatorze PID zrealizować poprzez wyłączenie akcji całkującej I nastawiając Ti = 99999,9 sek. Wartość wzmocnienia regulatora k p ustawić na wartość 1.0, a 21

22 Badanie działania regulatora PID zaimplementowanego w sterowniku S firmy Siemens czas wyprzedzenia T d na 30s. W trybie MANUAL ustawić wielkość sterującą CV na wartość 10% oraz wielkości procesową PV i zadaną SP na 50%. Następnie przełączyć regulator w tryb AUTO. Zwiększyć wielkość procesową PV o 10%, odczekać 40s i następnie zmniejszyć PV o 20%. Zarejestrować odpowiedź skokową regulatora PD. Powtórzyć analogiczną próbę zmniejszając po odczekaniu 40s wielkość procesową PV o 10 % Wyznaczanie odpowiedzi skokowych regulatora o algorytmie PID i działaniu normalnym Badanie regulatora PID zrealizować dla następujących nastaw: wartość wzmocnienia regulatora k p ustawić na wartość 1.0, czas zdwojenia T i na 45s, a czas wyprzedzenia T d na 30s. W trybie MANUAL ustawić wielkość sterującą CV na wartość 10%, ustawić tryb NORMAL oraz wielkości procesową PV i zadaną SP na 50%. Następnie przełączyć regulator w tryb AUTO. Zwiększyć wielkość procesową o 10% i zarejestrować odpowiedź skokową regulatora PID Wyznaczanie odpowiedzi skokowych regulatora o algorytmie PID o działaniu odwrotnym Z nastawami jak w punkcie 4.4, zbadać regulator z ustawionym działaniem odwrotnym (REWERS). W trybie MANUAL ustawić wielkość sterującą CV na wartość 90% oraz wielkości procesową PV i zadaną SP na 50%. W trybie AUTO zwiększyć wielkość procesową o 10% i zarejestrować odpowiedź skokową. 5. SPRAWOZDANIE Z ĆWICZENIA Sprawozdanie winno zawierać takie elementy jak: opis przebiegu ćwiczenia, schematy, wykresy otrzymane z komputera z naniesioną obróbką danych, wykresy wykonane na podstawie pomiarów, a w szczególności: 1. Bazując na wynikach z tablicy 1 narysować charakterystykę statyczną CV = f (PV- SP ) regulatora o algorytmie P. Z otrzymanej charakterystyki określić punkt pracy u p regulatora.. Ocenić poprawność realizacji działania proporcjonalnego regulatora.(dokładność realizacji nastawionej wartości k p i punktu pracy). 2. Narysować charakterystykę statyczną regulatora o algorytmie P o działaniu odwrotnym (Rewer z punktem pracy u p = 40%. 3..Z otrzymanych wykresów odpowiedzi skokowych regulatora odczytać rzeczywiste wartości nastaw k p, T i, T d i podać je w zaproponowanej przez siebie tabeli, 4. Określić wzmocnienie dynamiczne k d regulatora o algorytmie PD, PID i porównać je z zaprogramowanym w sterowniku (patrz równanie (30)). 22

23 Badanie działania regulatora PID zaimplementowanego w sterowniku S7 firmy Siemens 5. Porównać wartości wybranych punktów charakterystyk skokowych otrzymanych z eksperymentu i obliczonych na podstawie zależności podanych w instrukcji(p.1.1. Matematyczny opis regulatorów PID). 6. Narysuj charakterystykę statyczną regulatora PD. 7. Narysuj zależność CV = f ( PV - SP ) dla regulatora PI /PID. 8. Podać jak w prosty sposób można ocenić kierunek działania regulatora, tzn. Normal czy Rewers. 9. Podać prosty sposób oceny algorytmu regulatora. Uwaga: Wszystkie wyniki i odpowiedzi wymagają komentarza 6. LITERATURA 1.Holejko D, Kościelny W.J.: Automatyka Procesów ciągłych, WPW, Węgrzyn S.: Podstawy automatyki. PWN Żelazny M.: Podstawy automatyki. PWN,
