1 podręcznik Rysunki warsztatowe Wersja 14 Pojedyncze części

2 1. Ogólne zasady postępowania 2. Ustawienia w cadwork 3D 2.1 Sposób opracowywania 2.2 Ustawienia w oknie konfiguracji Konfiguracja Ogólna Indywidualny sposób opracowywania Plik rozplanowania 3.1 Ramka wydruku Ustawienia kolorów Ustawienia wymiarów MoŜliwe ramki 3.5 Definicja tekstu i moŝliwe opisy Typ zakończenia Wiercenia Powierzchnie licowe elementów Obszar tekstowy Gotowe ramki wydruku Zapisanie pliku rozplanowania Wstawienie rysunku w cadwork 2D 17

3

4 1. Ogólne zasady postępowania podczas tworzenia rysunku Pojedynczej części 1. W module cadwork 3D, części budowy muszą mieć przyporządkowany sposób opracowywania, aby rysunek mógł zostać utworzony (zobacz rozdział 2.1). 2. Części, dla których chcemy utworzyć rysunek 2D powinny zostać zaznaczone. 3. Środkowym klawiszem myszy (Ś) kliknijmy w menu -> Wyślij -> Rysunki wartszatowe -> Pojedyncze części/(ś)konfiguracja -> zostanie otworzone okno konfiguracji. W konfiguracji moŝemy ustawić skalę, typ opracowywania (zobacz rozdział 2). NaleŜy wybrać ramkę w pliku rozplanowania (zobacz rozdział 3). 4. Po zamknięciu okna konfiguracji, kliknijmy na ikonę Pojedyncze cześci, za pomocą lewego klawisza myszy (L) i zapiszmy rysunek w schowku (1-999). 5. W module cadwork 2D, rysunki wczytujemy ze schowka - klawisz <3>. 6. Jest moŝliwe dowolne ręczne dopracowywanie rysunków warsztatowych w cadwork 2D. 2. Ustawienia w cadwork 3D 2.1 Sposób opracowywania Dlaczego sposób opracowywania? Sposób opracowywania steruje wydaniem widoków, skali i wymiarowania. Elementy ze sposobem opracowywania np. "Krokiew" zostaną przedstawione na papierze inaczej niŝ elementy typu "Płatew". Oznacza to, Ŝe moŝna dla róŝnych elementów ustawić róŝny sposób wymiarowania, róŝną skalę, widoki... Oprócz standardowo zdefiniowanych sposobów wydania, moŝna uŝyć 5 typów zdefinowanych przez samego uŝytkownika. Przy tworzeniu nowego elementu, zostanie zadane takŝe pytanie o sposób opracowywania. Dzięki temu dla większości elementów sposób opracowywania zostanie określony juŝ w fazie wstępnej. Sposób opracowywania moŝna zmienić w menu Zmień -> Sposób opracowywania. Gdy nie przypiszemy do elementu Ŝadnego sposobu, to podczas tworzenia rysunku, zostanie zadane odpowiednie pytanie. Zmiana Sposób opracowywania Brak Płatew Słup Krokiew Kulawka Narożna/Koszowa Bal Dźwigar Panel Stopień Użytkownik 1 Użytkownik 2 Użytkownik 3 Użytkownik 4 Użytkownik 5

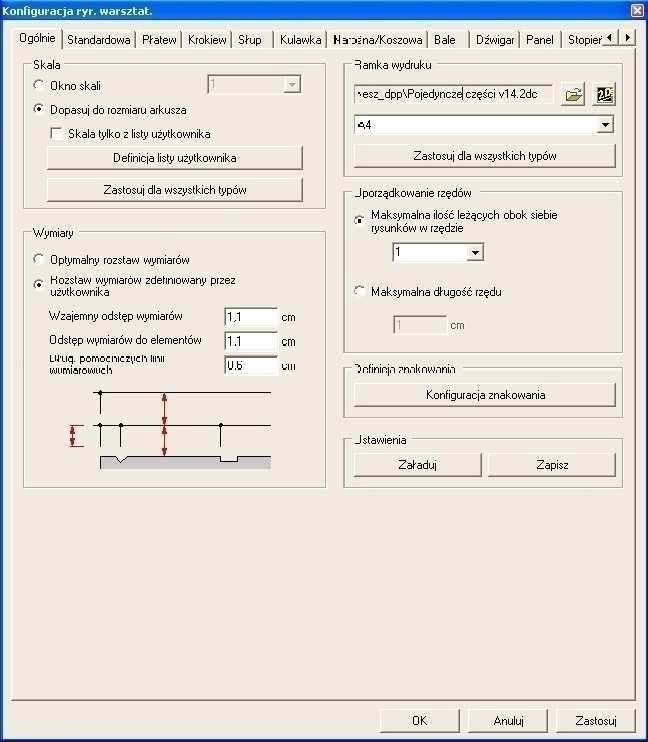

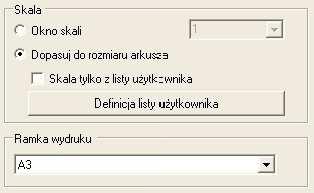

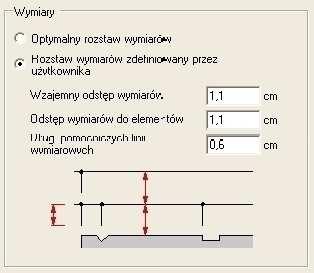

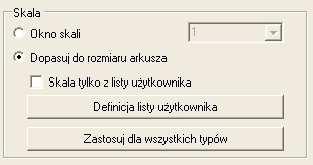

5 2.2 Ustawienia w oknie konfiguracji Wyślij -> Rysunki warsztatowe -> Pojedyncze części / (Ś)Konfiguracja przy uŝyciu (Ś) środkowego klawisza myszy Konfiguracja Ogólna Skala Istnieje możliwość wybrania skali dla wszystkich typów elementów, wybranie skali z listy użytkownika lub zastosowania wybranej skali dla wszystkich typów elementów Okno wymiarów Odległość wymiarów do elementów, wzajemna odległość wymiarów i dlugość linii pomocniczych moŝe zostać tutaj określona. MoŜna ustawić takŝe optymalny rozstaw wymiarów.

6 Ramka wydruku / Ustawienie wielkości MoŜna wybrać plik rozplanowania ze zdefiniowanymi arkuszami. Po wybraniu pliku moŝna określić rozmiar ramki. Aby otworzyć lub edytować plik rozplanowania naleŝy kliknąć (zobacz rozdział 3). Gdy klikniemy Zastosuj dla wszystkich typów, wybrana ramka i plik zostaną przypisane dla wszystkich typów elementów. MoŜemy takŝe uŝywać wielu rozplanowań. Uporządkowanie rzędów Gdy wiele elementów jest wydawanych jednocześnie, moŝna okeślić ilość arkuszy rysunków w jednym rzędzie, lub podać maksymalną długość rzędu. Ustawienia Wszystkie ustawienia mogą zostać zapisane w katalogu cadwork.cat/userprofil/3d/esz_dpp/ i wczytane w dowolnej chwili. Definicja znakowania Wszystkie ustawienia mogą zostać zapisane w katalogu cadwork.cat/userprofil/3d/esz_dpp/ i wczytane w dowolnej chwili.

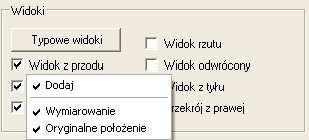

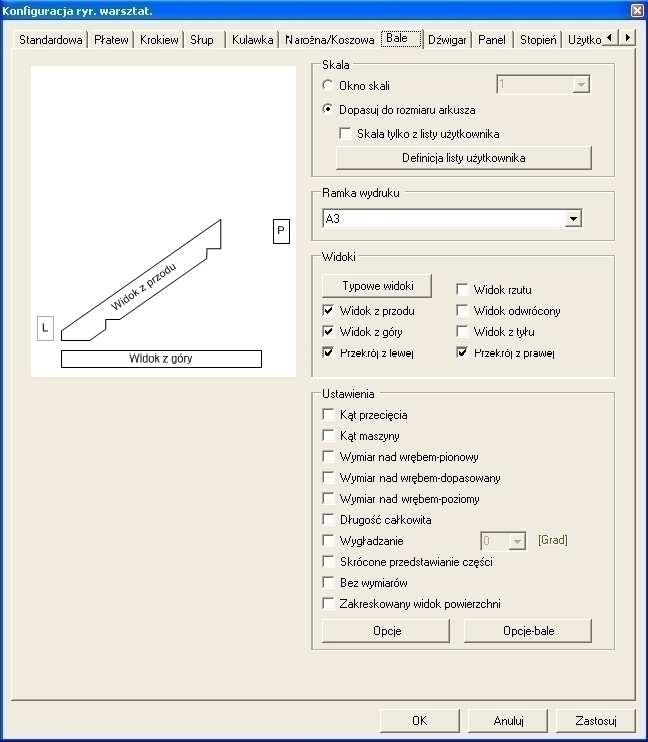

7 2.2.3 Indywidualny sposób opracowywania (np. Płatew) Okno grafiki Wybrane widoki i usytuowanie zostało przedstawione schematycznie poniŝej. Widoki te mogą zostać ręcznie dopasowane i przesunięte do wybranej lokalizacji. MoŜemy wybrać widoki typowe (domyślne) lub z listy. P Widok z przodu Widok z góry Widok z tyłu Widok odwrócony Widok rzutu moŝliwe widoki L Przekrój poprzeczny Przekrój poprzeczny Przekrój poprzeczny Przekrój poprzeczny Widok z przodu Widok z przodu Przekrój poprzeczny Widok z przodu Widok z góry Widok z przodu Widok z góry Widok rzutu MoŜliwe są dowolne kombinacje widoków MoŜemy takŝe wybrać czy dany widok ma zostać zwymiarowany i czy jego umiejscowienie na rysunku ma być takie same jak w konstrukcji 3D. Skala MoŜna ustawić dowolną skalę dla danego typu elementu, jeŝeli opcja w oknie Ogólnie -> Skala -> "Zastosuj dla wszystkich typów" jest wyłączona. Ramka wydruku Wybrana ramka zostanie uŝyta tylko dla tego jednego typu elementu.

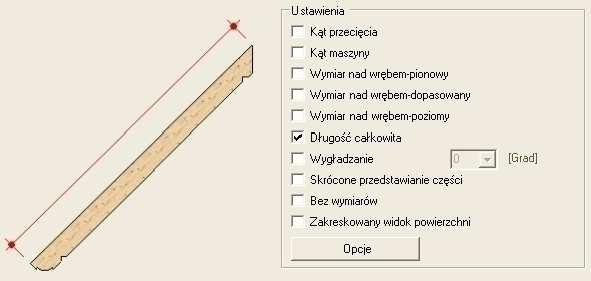

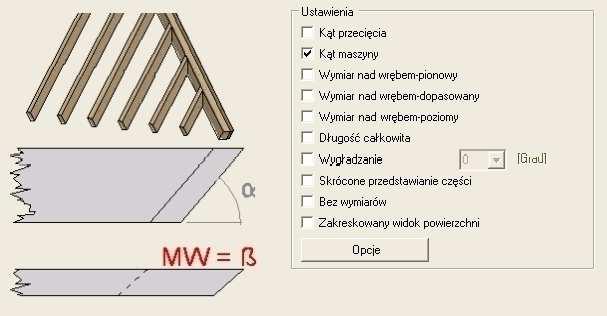

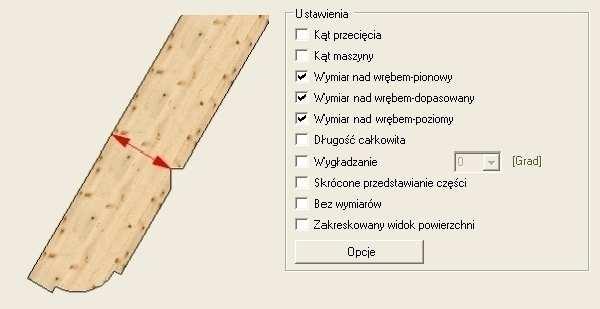

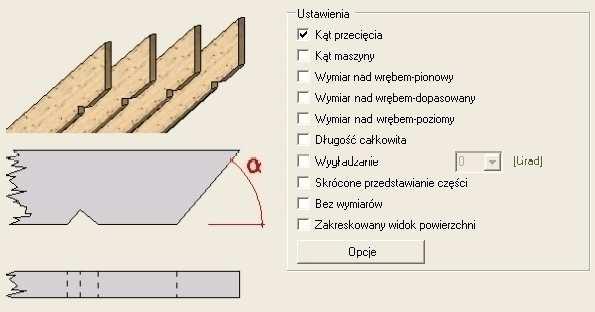

8 Kąt nachylenia Kąt zawarty pomiędzy płaszczyzną prostopadłą do osi długości i krawędzią elementu. Dla przekroju prostopadłego wynosi 90 stopni. Kąt maszyny Kąt ten wynosi 0 stopni, gdy przekrój poprzeczny jest prostopadły do strony odniesienia. Kąt maszyny zostanie utworzony tylko dla kulawki, krokwi naroŝnej. Obholz - pionowy Obszar nad wrębem zostanie zwymiarowany w kierunku pionowym. Obholz - prostopadły Obszar nad wrębem zostanie zwymiarowany prostopadle do osi podłuŝnej, jak przedstawiono na rysunku. Obholz - poziomy Obszar nad wrębem zostanie zwymiarowany w kierunku poziomym. Długość całkowita Dodatkowy całkowity wymiar.

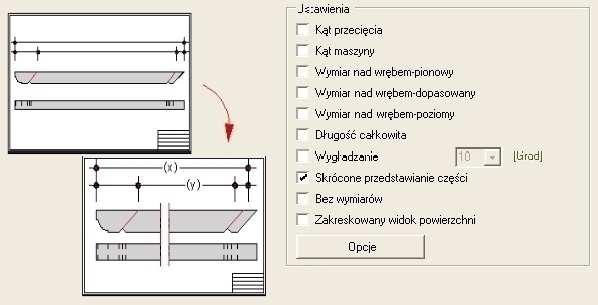

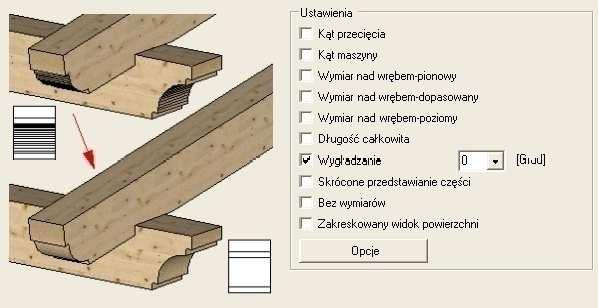

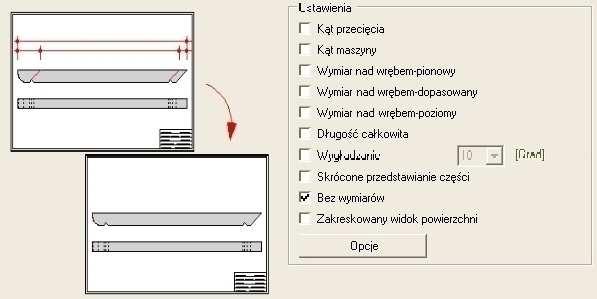

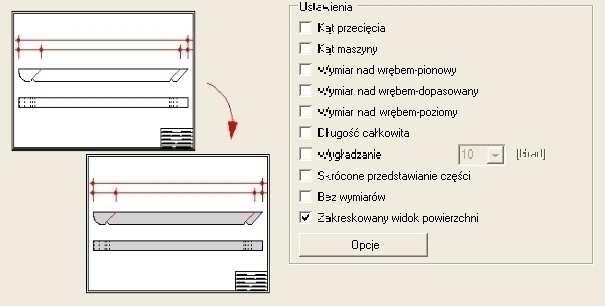

9 Wygładzanie Sposób przedstawiania okrągłych konturów. Przekroje okrągłe dyskretyzowane są odcinkami prostymi. Skrócone przedstawianie Istnieje moŝliwość skrócenia elementu, który nie mieści się na wybranym arkuszu w danej skali. Program przedstawi tylko fragmenty elementu zawierające wręby, wycięcia,... Bez wymiarów Utworzenie rysunków bez wymiarów Zakreskowany widok powierzchni Powierzchnie elementów zostaną zakreskowanie. W pliku rozplanowania moŝemy zdefiniować własne sposoby kreskowania. Kreskowanie widocznej powierzchni

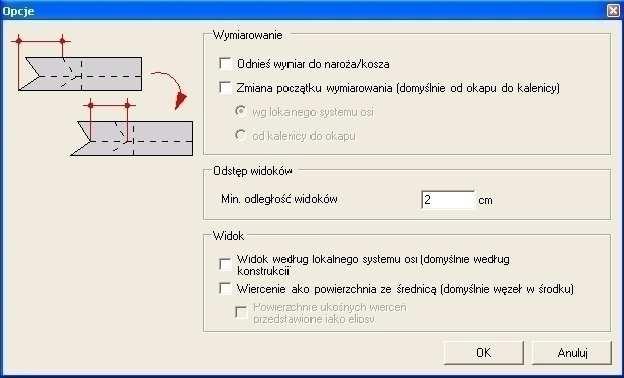

10 Opcje W oknie tym dostępne są dodatkowe ustawienia. Odnieś wymiar do naroŝa/kosza Opcja ta umoŝliwia zmianę sposobu wymiarowania krokwi naroŝnych i koszowych. Zmiana początku wymiarowania Początek łańcucha wymiarów moŝe znajdować sie albo w okapie albo w kalenicy. Odstęp widoków Istnieje moŝliwość zdefiniowania minimalnego odstepu widoków elementu na arkuszu Widok według lokalnego systemu osi Ustawienie sposoby wymiarowania przez program. Wiercenia Wiercenia mogą zostać przedstawione jako węzły i osie, lub jako powierzchnie. Dla wierceń ukośnych moŝemy wybrać przedstawianie jako elipsy.

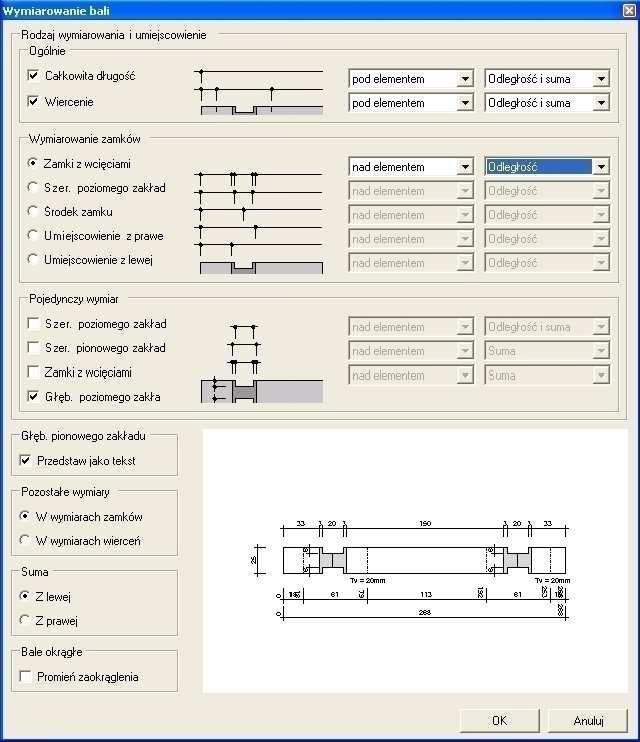

11 Sposób opracowywania dla Bali - Domy z bali Opcje/Bale W oknie tym moŝemy zdefiniować wymiarowanie zamków, rodzaje wymiarów i ich usytuowanie. W oknie podglądu pokazywany jest widok zwymiarowanego elementu na arkuszu.

12 3. Plik rozplanowania Plik rozplanowania jest najwaŝniejszą częścią rysunków warsztatowych. W pliku tym moŝna określić: rozmiar ramki wydruku, obszary tekstu, opcje wymiarowania. Pliki moŝemy dostosować do indywidualnych wymagań. Plik zmieniamy przez kliknięcie w oknie konfiguracji rysunków (zobacz rozdział 2.2). Plik edytujemy na jednej warstwie i w skali 1:1. Uwaga! Zmiana pliku do wymagań indywidualnych powinna następować tylko poprzez funkcję: Zmień, Przesuń, Kopiuj, Rozciągnij. 3.1 Ramka wydruku Wokół kaŝdej ramki rysunku znajduje się ramka wydruku i zasięg wydania. Tylko elementy, które znajdują się wewnątrz tych ramek, zostaną wydane na papier. MoŜemy określić róŝne rozmiary dla ramek (A0,A1,A2,A3, A4,...). Elementy moŝna takŝe wydać bez ramki (opcja "bez rozplanowania" w oknie konfiguracji). 3.2 Ustawienia kolorów Tutaj moŝna ustawić rodzaj linii, kolor Linie ukryte + Skrócenia Linia ukryta Linia przedstawiania części Linia oddzielenia skrócenia Ustawienie dla linii znakowania lub powierzchni obrysu. MoŜemy określić czcionkę i kolor numeru pozycji Znakowanie Linia znakowania Kreskowanie powierzchni obrysu Numer pozycji odpowiednika na powierzchni obrysu i znakowniu 33

13 3.3 Ustawienia wymiarów Tutaj moŝna ustawić przedstawianie wymiarów. MoŜna zmienić kolor wymiaru, czcionka, sposób wymiarowania, itd.). Ustawienia wymiarów Wymiary nie mogą zostać usunięte lub uzupełnione!!! Przedstawienie wymiarów Tutaj nie dodajemy nowych wymiarów i nie zmieniamy odległości pomiędzy łańcuchami wymiarów. Odległość ta jest ustawiana w oknie konfiguracji (zobacz rozdział 2.3). L P P L Przedstawienie wymiarów wrębów Wzor tekstu Kat lewa strona: Kąt przecięcia 32,43 Wzor tekstu Kat prawa strona: Kąt przecięcia 43,50 L: Wymiar lewa strona P: Wymiar prawa strona Poziomy pojedynczy wymiar-lewa strona Poziomy pojedynczy wymiar-prawa strona Przedstawienie katów nachylenia Przedstawienie pionowych pojedynczych wymiarow lewa/prawa strona Przedstawianie wymiarów moŝe tutaj zostać zmienione. 3.4 MoŜliwe ramki Na arkuszu mogą znajdować się róŝne ramki. Do wyboru mamy ramkę rysunku, ramkę zasięgu wydania, ramki tekstów i zakończeń. Rysunki zostaną utworzone tylko wtedy, gdy ramki te zostaną określone. Teksty i grafika znajdująca się poza ramką Zasięgu wydania nie zostanie uwzględniona. Ramki mogą być rozciągane do wybranej wielkości. MoŜliwe ramki Zasięg wydania Rysunek Ta ramka moŝe zostać skopiowana w zasięg wydania Ramka dla typu zakończenia z lewej Ramka dla typu zakończenia z prawej MoŜna zmieniać takŝe kolor i rodzaj linii ramki. NaleŜy dodać ramkę wydruku i ramkę rysunku do ramki zasięgu wydania.

14 3.5 Definicja tekstu i moŝliwe opisy Tekst moŝe zostać zdefiniowany dowolnie na ramce wydruku. RozróŜniamy teksty, które moŝemy zmieniać oraz teksty, których nie powinniśmy zmieniać (teksty szare). Pobierają one bezpośrednie informacje z programu. Na rysunkach pojawią się tylko te teksty, które zostaną skopiowane na ramkę wydruku. MoŜna zmieniac kolor, czcionkę i wielkość tekstów. MoŜliwe opisy Architekt: Nazwa projektu: Inwestor: Numer projektu: Część projektu: Opis projektu: Data wykonania: Termin oddania: Nazwa pliku 3d: Tekst projektu 1: Tekst projektu 2: Tekst projektu 3: Tekst projektu 4: Tekst projektu 5: 3019#ARCHITEKT 3020#PROJEKTNAME 3021#BAUHERR 3022#PROJEKTNUMMER 3047#PROJEKTABSCHNITT 3025#BESCHREIBUNG 3024#ERSTELLDATUM 3023#PROJEKTTERMIN 3026#NAME DER 3D-DATEI 3027#PROJEKTTEXT1 3028#PROJEKTTEXT2 3029#PROJEKTTEXT3 3030#PROJEKTTEXT4 3031#PROJEKTTEXT5 Projekt opracował: 3036#PROJEKTBEARBEITER Skala: 4003#MASSSTAB Ilość: 1006#ANZAHL Nazwa części: 1000#BAUTEILNAME Grupa: 1001#BAUGRUPPE Podgrupa: 1002#BAUUNTERGRUPPE Nr listy produkcji: 1008#NR.PROD.LISTE Nr listy części: 1007#NR.STÜCKLISTE Nr listy montaŝu: 1009#NR.MONTAGELISTE UŜytkownik 1: 1014#USERTEXT1 UŜytkownik 2: 1015#USERTEXT2 UŜytkownik 3: 1016#USERTEXT3 UŜytkownik 4: 1017#USERTEXT4 UŜytkownik 5: 1018#USERTEXT5 Uwaga: 1010#BEMERKUNG Przekrój poprzeczny: 1003#QUERSCHNITT Długość: 1004#LÄNGE Materiał: 1005#MATERIAL Typ zakończenia na lewo: 1012#ENDTYP LINKS Typ zakończenia na prawo: 1013#ENDTYP RECHTS Kod EPD: 1020#EDVCode Szary tekst nie moŝe zostać zmieniany! Proszę kopiować tekst na dowolne miejsce wedlug uznania, wewnatrz zasiegu wydania. Teksty, których nie moŝemy zmieniać oznaczone są przez numer i #. MoŜemy je tylko kopiować w dowolne miejsce ramki wydruku. Lewy dolny punkt tekstu jest punktem odniesienia i punktem wstawienia. Tekst, który możemy zmieniać Przykład: W pliku rozplanowania zdefiniowany jest teskt: Numer listy produkcji: #NR.PROD.LISTE Na rysunku 2D pojawi się: Numer listy produkcji: 30 Tego tekstu nie możemy zmieniać NaleŜy skopiować istniejące teksty na ramkę wydruku.

15 3.6 Typ zakończenia Typy zakończenia elementów zostaną zwymiarowane szczegółowo na rysunkach warsztatowych. Parametry liczbowe zakończenia zostaną wyświetlone w tabeli. UŜytkownik moŝe sam decydować, które parametry wyświetlać. Typ zakończenia Czop zwykły 2000#ET_NAME Kształt Kierunek Długość Dodatek dla długości Szerokość Poszerzenie gniazda Wiercenie 2001#ET_FORM 2002#ET_RICHTUNG 2003#ET_LÄNGE 2004#ET_ÜBERLÄNGE 2005#ET_BREITE 2006#ET_ZUGABE_LOCH 2007#ET_DM_BOHRUNG Odstęp pow. czołowa-wiercenie 2008#ET_DIST_FLÄCHE_BOHRUNG RóŜnica wierceń 2009#ET_VERSATZ_BOHRUNG Czop odsadzony symetryczny 2000#ET_NAME Kształt Kierunek Długość Dodatek dla długości Szerokość Poszerzenie gniazda Wiercenie 2001#ET_FORM 2002#ET_RICHTUNG 2003#ET_LÄNGE 2004#ET_ÜBERLÄNGE 2005#ET_BREITE 2006#ET_ZUGABE_LOCH 2007#ET_DM_BOHRUNG Odstęp pow. czolowej-wiercenie 2008#ET_DIST_FLÄCHE_BOHRUNG RóŜnica wierceń 2009#ET_VERSATZ_BOHRUNG Usytuowanie 2019#ET_ABSTECKUNG Czop odsadzony niesymetryczny 2000#ET_NAME Kształt 2001#ET_FORM Kierunek 2002#ET_RICHTUNG Długość 2003#ET_LÄNGE Dodatek dla dlugosci 2004#ET_ÜBERLÄNGE Szerokość 2005#ET_BREITE Poszerzenie gniazda 2006#ET_ZUGABE_LOCH Wiercenie 2007#ET_DM_BOHRUNG Odstęp pow. czołowej-wiercenie 2008#ET_DIST_FLÄCHE_BOHRUNG RóŜnica wierceń 2009#ET_VERSATZ_BOHRUNG Dodatnie usytuowanie czopa2010#et_absteckung_pos Ujemne usytuowanie czopa 2011#ET_ABSTECKUNG_NEG Czop odsadzony przesunięty 2000#ET_NAME Kształt 2001#ET_FORM Kierunek 2002#ET_RICHTUNG Długość 2003#ET_LÄNGE Dodatek dla długości 2004#ET_ÜBERLÄNGE Szerokosc 2005#ET_BREITE Poszerzenie gniazda 2006#ET_ZUGABE_LOCH Wiercenie 2007#ET_DM_BOHRUNG Odstęp pow. czolowa-wiercenie 2008#ET_DIST_FLÄCHE_BOHRUNG RóŜnica wierceń 2009#ET_VERSATZ_BOHRUNG Dodatnie usytuowanie czopa2010#et_absteckung_pos Ujemne usytuowanie czopa 2011#ET_ABSTECKUNG_NEG Mimośród 2012#ET_AUSMITTE WydłuŜenie 2000#ET_NAME Kształt Kierunek PrzedłuŜenie Dodatek Wpust czołowy 2000#ET_NAME Głębokość wpustu Usytuowanie wpustu Szerokość wpustu 2001#ET_FORM 2002#ET_RICHTUNG 2016#ET_VERLÄNGERUNG 2017#ET_ZUGABE_AUSBLATTUNG 2013#ET_NUTTIEFE 2025#ET_POS_EINFRÄSUNG 2026#ET_NUTBREITE Wpust zamku płetwowego 2000#ET_NAME Kierunek Głębokość wpustu Maksymalna szerokość Minimalna szerokość Zamek płetwowy 2000#ET_NAME Długość Szerokość Głębokość frezowania Zamek płetwowy ogólnie 2002#ET_RICHTUNG 2013#ET_NUTTIEFE 2014#ET_NUTBREITE_MAX 2015#ET_NUTBREITE_MIN 2003#ET_LÄNGE 2005#ET_BREITE 2018#ET_EINFRÄSTIEFE 2000#ET_NAME Kierunek 2002#ET_RICHTUNG Długość 2003#ET_LÄNGE Dodatek dla długości 2004#ET_ÜBERLÄNGE Szerokość #ET_BREITE1 Szerokość #ET_BREITE2 Mimośród 2012#ET_AUSMITTE Dodatnie usytuowanie czopa2010#et_absteckung_pos Ujemne usytuowanie czopa 2011#ET_ABSTECKUNG_NEG Poszerzenie wpustu-oś dodatnia 2022#ET_ZUGABE_LOCH_POS Poszerzenie wpustu-oś ujemna 2023#ET_ZUGABE_LOCH_NEG Odległość 2 wczepów pletwiastych 2024#ET_DOPPELTER_SS PowyŜej przedstawiono 9 zdefiniowanych zakończeń. NaleŜy skopiować ramkę typu zakończenia na arkusz. 3.7 Wiercenia W oknie konfiguracji Pojedynczych części moŝna ustawić dla elementu opcję "Wiercenia jako węzły". Wtedy zostaną automatycznie przejęte ustawienia z poniŝszej tabeli. MoŜna zmieniać symbole, typy linii, kreskowanie, kolory, itd...) Wiercenia Przedstawienie wierceń jako węzly. Opcja "Wiercenia jako węzly" musi zostac wybrana w oknie konfiguracji Pojedyncze części. widoczny otwór zakryty otwór wiercenie przechodzace na wylot Wiercenie w przekroju Symbole sa wezłami lub liniami Wiercenie w widoku Przedstawienie wierceń jako powierzchnie. widoczny otwór zakryty otwór wiercenie przechodzace na wylot Wiercenie w przekroju Wiercenie w widoku Średnica powierzchni będzie taka sama jak średnica wiercenia.

16 3.8 Powierzchnie licowe elementów. Powierzchnie mogą zostać zakreskowane, gdy opcja "Zakreskowana widoczna powierzchnia" zostanie wybrana w oknie konfiguracji (rozdział 2.2.3). MoŜna określić typ kreskowania, kolor. Aby zmienić sposób przedstawiania powierzchni naleŝy ją zaznaczyć. Nie moŝna rozłączać powierzchni, usuwać, przesuwać. Powierzchnia Widok powierzchni z boku Równoległa w widoku do powierzchni bocznej Powierzchnia przekroju Powierzchnia zakończenia Przekrój poprzeczny Powierzchnia strugania Ukośna powierzchnia do powierzchni bocznej Powierzchnia zakończenia Aksonometria Widok z boku Widok z góry Widok z tyłu Widok z dołu

17 3.9 Obszar tekstowy Obszar tekstowy moŝna zdefiniować dowolnie. Abbundzentrum Musterbau Musterallee 14 D Musterdorf Tel Fax Projekt Nr projektu #PROJEKTNAME #PROJEKTNUMMER Rysunek warsztatowy S 1: #MASSSTAB Data Opracował #ERSTELLDATUM Przykład rozplanowania obszaru tekstu 3.10 Gotowe ramki wydruku Po prawej stronie w pliku rozplanowania znajdują się gotowe arkusze. Tworzenie nowej ramki moŝe nastąpić poprzez skopiowanie istniejącej ramki. Następnie naleŝy skopiować, znajdujące się z lewej strony, wybrane teksty, ramki,... Dookoła gotowego arkusza znajduje się ramka zasięgu wydania. W górnym lewym rogu ramki znajduje się nazwa. Ona takŝe musi zostać skopiowana, podczas tworzenia nowej ramki. Następnie nazwę taką moŝemy zmienić. Nazwy ramek zostaną wyświetlone w oknie konfiguracji Pojedynczych części. Gotowe ramki A4 A3 Pozycja: 1008#NR.PROD.LISTE Nazwa: 1000#BAUTEILNAME Ilość: 1006#ANZAHL Przekrój: 1003#QUERSCHNITT Długość: 1004#LÄNGE Materiał: 1005#MATERIAL Data: 3024#ERSTELLDATUM Projekt:3020#PROJEKTNAME Skala: 1: 4003#MASSSTAB Pozycja: Nazwa: 1000#BAUTEILNAME 1008#NR.PROD.LISTE Ilość: 1006#ANZAHL Przekrój: 1003#QUERSCHNITT Długość: 1004#LÄNGE Materiał: 1005#MATERIAL Data: 3024#ERSTELLDATUM Projekt: 3020#PROJEKTNAME Skala: 1: 4003#MASSSTAB 3.10 Zapisanie pliku rozplanowania Podczas edycji pliku zapisujemy uŝywając klawiszy <CTRL> + <S> Pliki rozplanowania pojedynczych części mają rozszerzenie *.2dc i znajdują się w katalogu cadwork.dir\cadwork.cat\userprofil\3d\esz_dpp\

18 4.Wstawienie rysunku w cadwork 2D Po obliczeniu, rysunki zostaną zapisane w schowku pamięci. Rysunki wklejamy w cadwork 2D poprzez wybranie funkcji "Wklej ze schowka" - klawisz <3> i podanie jego numeru Teraz naleŝy wybrać miejsce wstawienia rysunków. Po wstawieniu rysunku, moŝe on być dalej edytowany jak normalny rysunek CAD. Nowe opisy, wymiary, dodatkowe elementy i szczegóły,... mogą zostać dodane. Nr produkcji: 32 KątNarzędzia: 22.3' KątNachylenia: 80.6' KNarzędzia: 14.2' KNachylenia: 63.4' Czop odsadzony symetryczny SA_50_40_5_h Kształt Zaokrąglone Kierunek Wysokość Długość 0.050m Dodatek dla długosci 0.010m Szerokość 0.040m Dodatek dla gniazda 0.000m Wiercenie 0.000m Odstep pow. czołowej-wiercenie 0.000m RóŜnica wierceń 0.000m Usytuowanie 0.005m Nazwa: Belka Architekt: Opis: Dowolny opis Termin: Grupa: Podgrupa: Nr lista produkcji: Ilość:4 Nr lista części: 0 Belka Test 32 Przekrój poprzeczny: 0.120m/0.160m Długość: 1.841m Materiał: Drewno sosnowe Abbundzentrum Musterbau Musterallee 14 D Musterdorf Tel Fax Projekt Belka Nr projektu S 1: 10 Rysunek warsztatowy Data Opracował

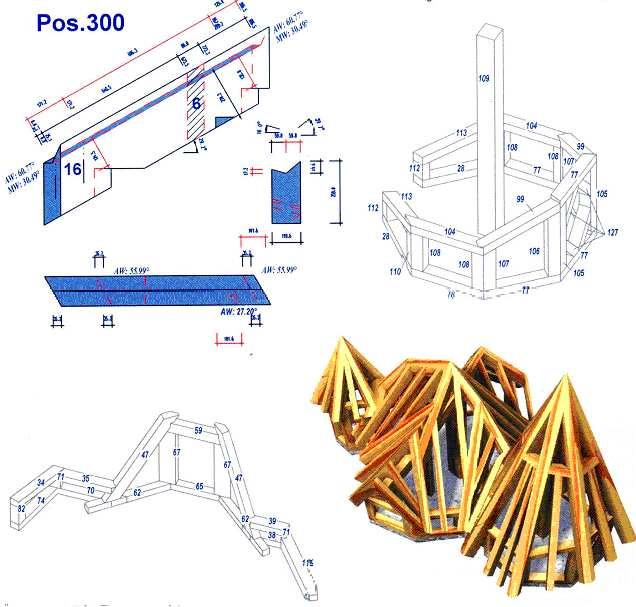

19 KNachylenia: 60.77ľ KNarzędzia: 30.49ľ 6 KNachylenia: 60.77ľ KNarzędzia: 30.49ľ 16 KątNachylenia: 55.99ľ KątNachylenia: 55.99ľ KątNachylenia: 55.99ľ

20 Kąt 39 Kąt 39 Pozycja: 32 Nazwa: Krokiew naroŝna Ilość: 4 Przekrój: Długość: Materiał: 10cm/16cm 735cm Drewno iglaste - Sosna Data: Projekt: Projekt 1
