Prowadzenie przewodów w szafie
|
|
- Judyta Pietrzak
- 6 lat temu
- Przeglądów:
Transkrypt
1 Prowadzenie przewodów w szafie Zasady SEE pozwala wykonać automatyczne prowadzenie przewodów pomiędzy wstawionymi aparatami (widokami aparatów) na rysunkach szaf, tzn. Okablowanie wewnętrzne. Program oblicza możliwe ścieżki prowadzenia przewodów pomiędzy aparatami, uwzględnia wstawione korytka i wprowadza najkrótszą trasę dla danego przewodu. Aby do aparatów mogły być podpięte przewody, aparaty muszą być wyposażone w odpowiednie końcówki. Jeśli aparat nie posiada końcówki, program tworzy ją standardowo w środku widoku aparatu. Ścieżki przewodów Ścieżki przewodów możemy wprowadzić za pomocą polecenia "Wstaw/Segment trasy kablowej". Program tworzy ścieżkę przewodu wewnątrz korytek. Podczas wstawiania, trasy kablowe mogą być automatycznie łączone ze sobą. Jest to zależne od opcji "Odległość automatycznego połączenia" polecenia "Środowisko/Metody/Plan/Prowadzenie przewodów". Segment trasy kablowej można również wyłączyć z prowadzenia przewodów za pomocą menu kontekstowego "Usuń" (zaznaczając goją uprzednio). Doc-To-Help Standard Template Prowadzenie przewodów w szafie 1
2 Trasa kablowa może być wstawiana automatycznie przez program lub ręcznie przez użytkownika. Aby wyświetlić trasy kablowe należy: Kliknąć na ikonę paska narzędziowego "Widoczność" Zaznaczyć opcję "Wyświetl trasy" polecenia Opcje/Parametry edytora/widok zakładka Trasy / Prowadzenie przewodów. Prowadzenie przewodów Prowadzenie przewodów pozwala wykonać automatyczne okablowanie wewnętrzne schematu szafy. Dostępne są dwa polecenia: "Przetwarzanie/Prowadzenie przewodów" To polecenie pozwala wykonać okablowanie wewnętrzne szafy na podstawie istniejących żył. "Przetwarzanie/Tworzenie i prowadzenie przewodów" To polecenie pozwala na automatyczne utworzenie żył na schematach i wykonanie okablowania wewnętrznego szafy. Aby wyświetlić prowadzenie przewodów należy: Kliknąć na ikonę paska narzędziowego "Widoczność" Zaznaczyć opcję "Wyświetl prowadzenie przewodów" polecenia "Opcje/Parametry edytora/widok" Menu kontekstowe polecenia "Prowadzenie przewodów" pozwala: Okablować wskazany aparat i wybrać z proponowanej listy połączenia do podłączenia. Wyświetlić, dla okablowanego aparatu, listę podłączonych żył. Korytka
3 Dla każdego korytka można wyświetlić współczynnik wypełnienia, procent rezerw i listę przewodów przechodzących przez dany punkt. Obliczenie współczynnika wypełnienia bierze pod uwagę przekrój żył i typy połączeń. Dla typów połączeń, przekrój zależy od wybranego kabla w zakładce "Okablowanie" polecenia "Środowisko/Metody/Obwody/Obwody". Jeżeli wartość przekroju nie istnieje, program bierze pod uwagę wartość wprowadzoną w opcji "Standardowy przekrój kabla" polecenia "Środowisko/Metody/Plan/Prowadzenie przewodów". Wyświetlenie wypełnienia korytka Należy użyć ikony paska narzędziowego "Widoczność", aby wyświetlić wypełnienie korytka. Grafika koloru żółtego odpowiada prowadzeniu przewodów w korytku. Grafika koloru czerwonego odpowiada zajętości korytka. Wyświetlenie listy przewodów przechodzących przez punkt Doc-To-Help Standard Template Prowadzenie przewodów w szafie 3
4 Za pomocą polecenia "Wypełnienie korytka" menu kontekstowego, można wyświetlić dla danego punktu korytka jego współczynnik wypełnienia i listę przewodów. Prawym przyciskiem myszy wskazać korytko Wybrać polecenie "Wypełnienie korytka" Wyświetli się okno:

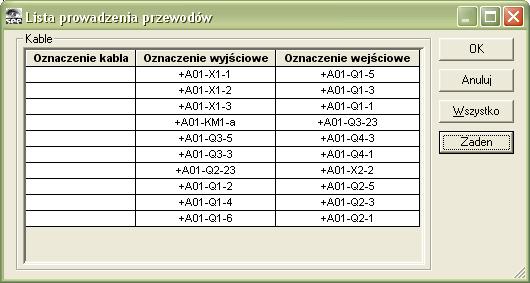

5 Można wyświetlić także listę przewodów w danym punkcie korytka. Należy prawym klikiem wskazać punkt korytka. Wybrać z menu polecenie Pokaż prowadzenie przewodów Wyświetli się lista kabli przechodzących przez ten punkt korytka. Doc-To-Help Standard Template Prowadzenie przewodów w szafie 5
6 Wizualizacja szaf w 3D SEE z modułem Panels Otworzyć rysunek szafy Kliknąć na ikonę paska narzędziowego "Widoczność" lub wybrać polecenie Widok/Widok 3D. Wyświetli się schemat szafy w 3D:
7 Za pomocą paska narzędziowego lub menu można: Wykonać obrót szafy Wyświetlić widoki szafy (widok z przodu, z góry, od spodu, lewy widok) Wyświetlać bez szafy, aparatu, szyn i korytek. Generowanie zestawienia przewodów użytych w szafie Program daje możliwość wygenerowaniu zestawienia przewodów użytych do oprzewodowania szafy. Doc-To-Help Standard Template Prowadzenie przewodów w szafie 7
8 Zestawienie to może zawierać jedynie informacje wynikające z automatycznego prowadzenia przewodów: nazwa lokalizacji, oznaczenie korytka, długość i oznaczenie przewodu, oznaczenie i numer końcówek symboli wejściowych i wyjściowych. Istnieje rysunek parametryczny Trasy połączeń w korytkach, umożliwiający generację zestawienia przewodów. Użytkownik może utworzyć swoje zestawienie. Aby utworzyć rysunek parametryczny należy wybrać polecenie "Środowisko/Eksplorator rysunków parametrycznych". Następnie należy wybrać odpowiedni typ rysunku (Zestawienie) oraz arkusz formatowy. Na rysunek ten wprowadzamy specyficzne makropodstawienia dla tego rysunku za pomocą polecenia "Narzędzia/Listy/Makropodstawień/...". Makropodstawienie $LISTA:Korytko jest obowiązkowe. Użytkownik musi utworzyć również metodę związaną z nowym zestawieniem za pomocą polecenia "Środowisko/Metody/Zestawienia". Generowanie listy kabli > Przykład Rysunek parametryczny Wygenerowany schemat
9 Plan otworowania Zasady Po zaprojektowaniu szafy, użytkownik może wygenerować plan otworowania. Aby plan mógł powstać, aparaty muszą mieć zadeklarowane powierzchnię otworu. Określa się ją podczas tworzenia widoku aparatu za pomocą polecenia "Wstaw/Otwór". Można zmodyfikować różne standardowe parametry (warstwę wstawiania, wyświetlenie osi otworowania) za pomocą polecenia "Środowisko/Metody/Plan/Otworowanie". Generowanie planu otworowania Należy otworzyć rysunek szafy, a następnie wybrać polecenie "Przetwarzanie/Generuj plany otworowania/uruchom". Doc-To-Help Standard Template Plan otworowania 9
10 Aktualizacja planu otworowania Program umożliwia uaktualnianie planu otworowania po zmianach przeprowadzonych na rysunku szafy. Na plan otworowania można wprowadzić teksty i obiekty. Te elementy będą zachowane podczas uaktualniania planu, pod warunkiem że zostaną wprowadzone na inną warstwę niż ta określona standardowo za pomocą polecenia "Środowisko/Metody/Plan/Otworowanie". Kliknąć "Przetwarzanie/Generuj plany otworowania/aktualizacja".
