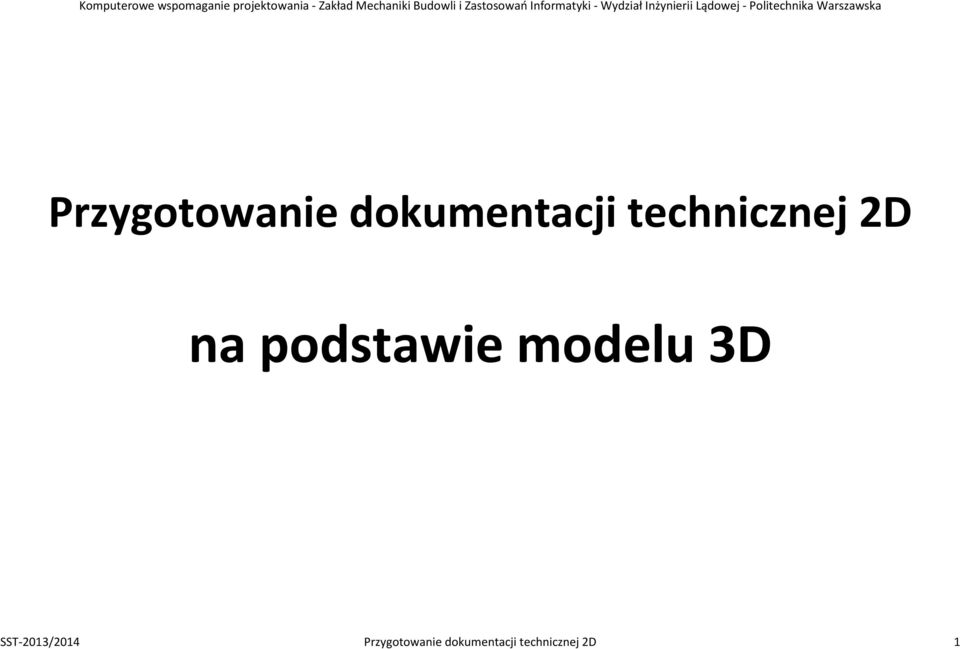

1 Przygotowanie dokumentacji technicznej 2D na podstawie modelu 3D SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 1

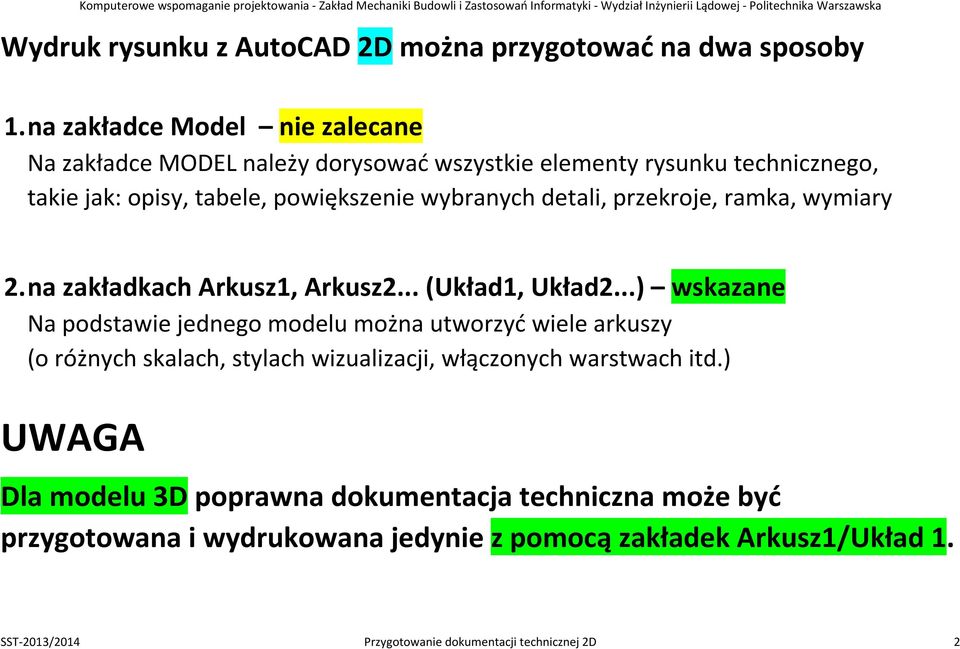

2 Wydruk rysunku z AutoCAD 2D można przygotować na dwa sposoby 1. na zakładce Model nie zalecane Na zakładce MODEL należy dorysować wszystkie elementy rysunku technicznego, takie jak: opisy, tabele, powiększenie wybranych detali, przekroje, ramka, wymiary 2. na zakładkach Arkusz1, Arkusz2... (Układ1, Układ2...) wskazane Na podstawie jednego modelu można utworzyć wiele arkuszy (o różnych skalach, stylach wizualizacji, włączonych warstwach itd.) UWAGA Dla modelu 3D poprawna dokumentacja techniczna może być przygotowana i wydrukowana jedynie z pomocą zakładek Arkusz1/Układ 1. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 2

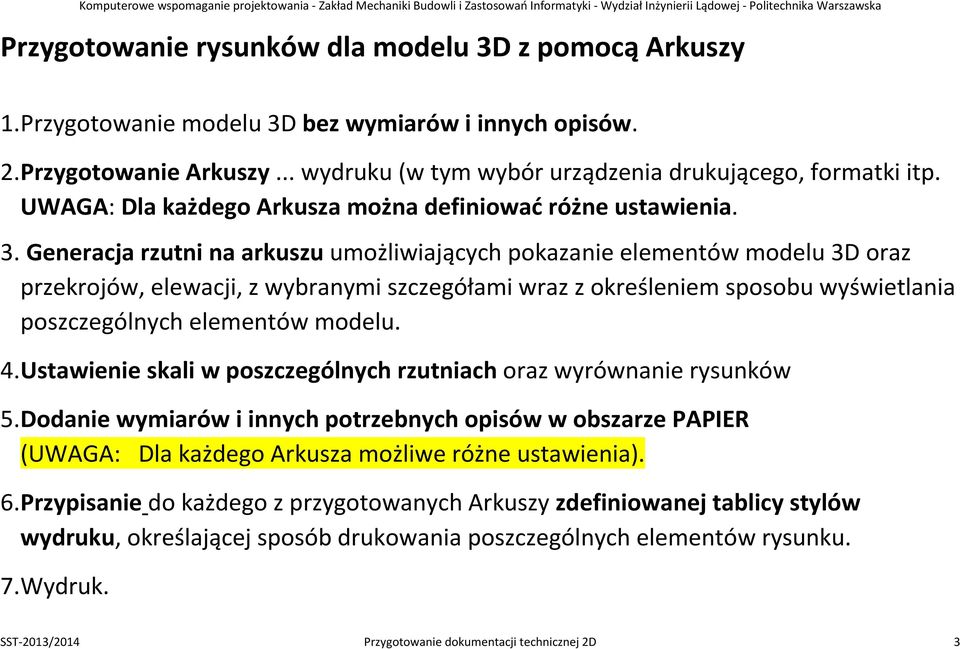

3 Przygotowanie rysunków dla modelu 3D z pomocą Arkuszy 1. Przygotowanie modelu 3D bez wymiarów i innych opisów. 2. Przygotowanie Arkuszy... wydruku (w tym wybór urządzenia drukującego, formatki itp. UWAGA: Dla każdego Arkusza można definiować różne ustawienia. 3. Generacja rzutni na arkuszu umożliwiających pokazanie elementów modelu 3D oraz przekrojów, elewacji, z wybranymi szczegółami wraz z określeniem sposobu wyświetlania poszczególnych elementów modelu. 4. Ustawienie skali w poszczególnych rzutniach oraz wyrównanie rysunków 5. Dodanie wymiarów i innych potrzebnych opisów w obszarze PAPIER (UWAGA: Dla każdego Arkusza możliwe różne ustawienia). 6. Przypisanie do każdego z przygotowanych Arkuszy zdefiniowanej tablicy stylów wydruku, określającej sposób drukowania poszczególnych elementów rysunku. 7. Wydruk. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 3

4 Rzutnie, arkusze, obszar MODELu i PAPIERu Model 3D tworzymy w obszarze MODELu (na zakładce Model), który ma charakter wirtualnej przestrzeni 3D. Obszar MODELu jest tylko jeden i stanowi przestrzeń 3D, w której obowiązują jednostki rysunkowe (interpretowane jako mm, cm, km, cale lub inne). Rzutnia - okno do wyświetlania fragmentu lub całości widoku modelu 3D. Rzutnie możemy definiować na zakładkach Model oraz zakładkach Arkusz1, Arkusz2 Obszar MODELu służy do projektowania, a obszar PAPIERu na zakładkach Arkusz1, służy do tworzenia dokumentacji technicznej 2D, gotowej do wydruku na arkuszach papieru. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 4

5 Rzutnie na zakładce Model najczęściej pracujemy w jednej rzutni, pokrywającej całą przestrzeń obszaru roboczego 3D możemy zdefiniować wiele rzutni; ale UWAGA!!! musi istnieć co najmniej jedna rzutnia wszystkie rzutnie są prostokątne i dokładnie wypełniają obszar zakładki; nie mogą na siebie nachodzić w danym momencie jest aktywna tylko jedna rzutnia i to za jej pośrednictwem możliwe jest tworzenie modelu. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 5

6 Rzutnie na Zakładce Arkusz 1 / Układ 1 / Layout 1 na każdym Arkuszu możemy zdefiniować wiele rzutni, o różnych kształtach, nie pokrywających całego obszaru Arkusza, każda rzutnia może pokazywać inną część modelu w innej skali, w innym stylu wizualizacji, z różnymi warstwami widocznymi, w danym momencie jest aktywna tylko jedna rzutnia i to za jej pośrednictwem możliwa jest edycja modelu w przestrzeni wirtualnej 3D, w obszarze PAPIERu można rysować niezależnie od obszaru MODELu, ale tylko elementy dwuwymiarowe, w jednostkach metrycznych (mm, cal, itd.) narysowanie czegokolwiek w obszarze PAPIER danego Arkusza, nie jest widziane na zakładce Model oraz na obszarach PAPIER innych Arkuszy SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 6

7 Konfiguracja arkusza wydruku UWAGA: Przed wydrukiem należy iść do Menedżer ustawień strony Najważniejsze z parametrów określających sposób wydruku: Drukarka/Ploter wybór urządzenia drukującego, Rozmiar papieru wybór rozmiaru arkusza z listy dostępnych formatek, Obszar wydruku zalecany: Obszar Arkusz (Układ), Skala wydruku zalecana skala 1:1 dla Arkusza (Układu), czyli zdefiniowana strona A4 drukowana jest na papierze o wymiarach A4; natomiast skale ustawiane są w poszczególnych rzutniach Tablica stylów wydruku (przypisanie pisaków) wybór tablicy stylu wydruku i edycję stylów. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 7

8 Przygotowanie arkusza do wydruku Menedżer ustawień strony - UWAGA: Każdy wydruk powinien być poprzedzony zdefiniowaniem nowego Ustawienia strony lub określenie "Bieżącego ustawienia strony. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 8

9 Tworzenie rzutni na zakładce Arkusz 1,... (Układ 1) Karta Wyświetl --> panel Rzutnie --> Polecenie -RZUTNIE Rzutnie o różnych kształtach, w dowolnej liczbie, według założonego schematu SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 9

10 Na zakładkach Arkusz 1,...(Układ 1,...) rzutnie mogą mieć kształt dowolnej figury zamkniętej, mogą zachodzić na siebie, obszar między nimi nie musi być wypełniony. wielobok - rzutnie o kształcie zamkniętym, składającym się łańcuchów odcinków i łuków - podobne do polilinii. W obszarze PAPIERu rzutnie to zwykłe elementy rysunkowe i można je przesuwać, rozciągać lub powiększać tak jak inne elementy. Polecenie Tnij umożliwiaj dostosowania kształtu sąsiadujących rzutni. Można przekształcić istniejący zamknięty obiekt (prostokąt, okrąg, wielobok itp) opcją Obiekt na rzutnię. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 10

11 Obszar MODEL i Obszar PAPIER na zakładkach Arkusz / Układ,... Pracując w zakładce Arkusz / Układ, można wykonywać działania na obszarze MODEL (napis MODEL na pasku stanu oraz przestrzenna ikona układu współrzędnych w postaci triady osi w każdej rzutni) na obszarze PAPIER (napis PAPIER na pasku stanu oraz trójkątna płaska ikona układu współrzędnych) Dwustanowy przycisk ze zmienną treścią MODEL/PAPIER na pasku stanu (tekst na przycisku informuje o rodzaju obszaru) - do przełączania między obszarami. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 11

12 Przygotowanie rzutni Utworzenie rzutni na Arkuszu różnymi metodami, w celu przedstawienia widoków, rzutów, przekrojów modelu 3D. UWAGA: Rzutnie najlepiej tworzyć na osobnych warstwach. Jeżeli ramka (brzeg) rzutni ma być niewidoczna, to należy w menedżerze własności warstw można wyłączyć daną warstwę z drukowania. Następnie, po przełączeniu do obszaru Modelu, ustawiamy widocznością warstw w rzutniach tak, aby w danej rzutni nie było widać elementów przeznaczonych dla innych rzutni. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 12

13 Sterowanie wyglądem warstw w poszczególnych rzutniach SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 13

14 Ostateczna skala wydrukowanego widoku na papierze jest iloczynem skali wydruku w oknie Ustawienia strony skali widoku tzn. skali w rzutni Zalecanie: Ustawienia strony --> skala wydruku 1:1 Założone skale widoków modelu ustawiamy w rzutniach Sposoby ustawienia skali widoku (skali w rzutni): zmiana skali widoku w rzutni z listy na paska stanu, (zalecane) polecenie Zoom w aktywnej rzutni, Podajemy współczynnik skali zakończony literami xp Na przykład, dla skali 1:2,5 współczynnik skali wyniesie 0,4 = 1/2,5 W wierszy poleceń piszemy: Zoom 0.4xp Kolejne kroki to: wykadrowanie widoków modelu w rzutniach, wyrównywanie rzutni na arkuszu. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 14

15 Uzupełnienie rysunku na Arkuszu o wymiary i opisy Kolejne etapy przed wydrukowaniem rysunku - to umieszczenie na Arkuszu (w obszarze PAPIERu) elementów opisowych: tabelek, tekstów, ramek oraz wymiarowania. Wymiarując w obszarze PAPIERu, koniecznie należy stosować uchwyty. AutoCAD pamięta, do jakich punktów i których obiektów odnosiło się wymiarowanie. Istnieje możliwość stosowania opisów, tzn. tekstów, wymiarów, tolerancji, oraz kreskowania z własnością Opisowy. Stosowanie własności Opisowy jest przydatne głównie w przypadku kreskowania, w szczególności w przypadku konieczności pokazania tego samego fragmentu elementu z kreskowaniem w kilku rzutniach o różnej skali. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 15

16 Zalecany obszar wydruku rysunku na stronie A4 SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 16

17 Zakładka Układ 1 - format A4, orientacja pozioma, druk do pliku pdf SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 17

18 UWAGA: W celu otrzymania wydruku rysunku zgodnie z założoną skalą, w trakcie druku z pliku PDF na papierze - należy wybrać opcję Faktyczny rozmiar. SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 18

19 Opis dokumentacji papierowej do projektu Dokumentacja powinna być poprzedzona stroną tytułową zawierającą dane: autor opracowania tytuł zadania opis modelowanego węzła lista rysunków wraz z tytułami lista zdjęć (plików rastrowych) wraz z tytułami lista plików z opisem zawartości Każdy rysunek powinien zawierać w dolnym prawym rogu tabelę z danymi: tytuł przedmiotu nazwa projektu autor opracowania tytuł rysunku (zgodny z listą na stronie tytułowej) numer rysunku (zgodny z listą na stronie tytułowej) skale na rysunku data opracowania SST-2013/2014 Przygotowanie dokumentacji technicznej 2D 19
