1 podręcznik Llist listy Wersja 14

2

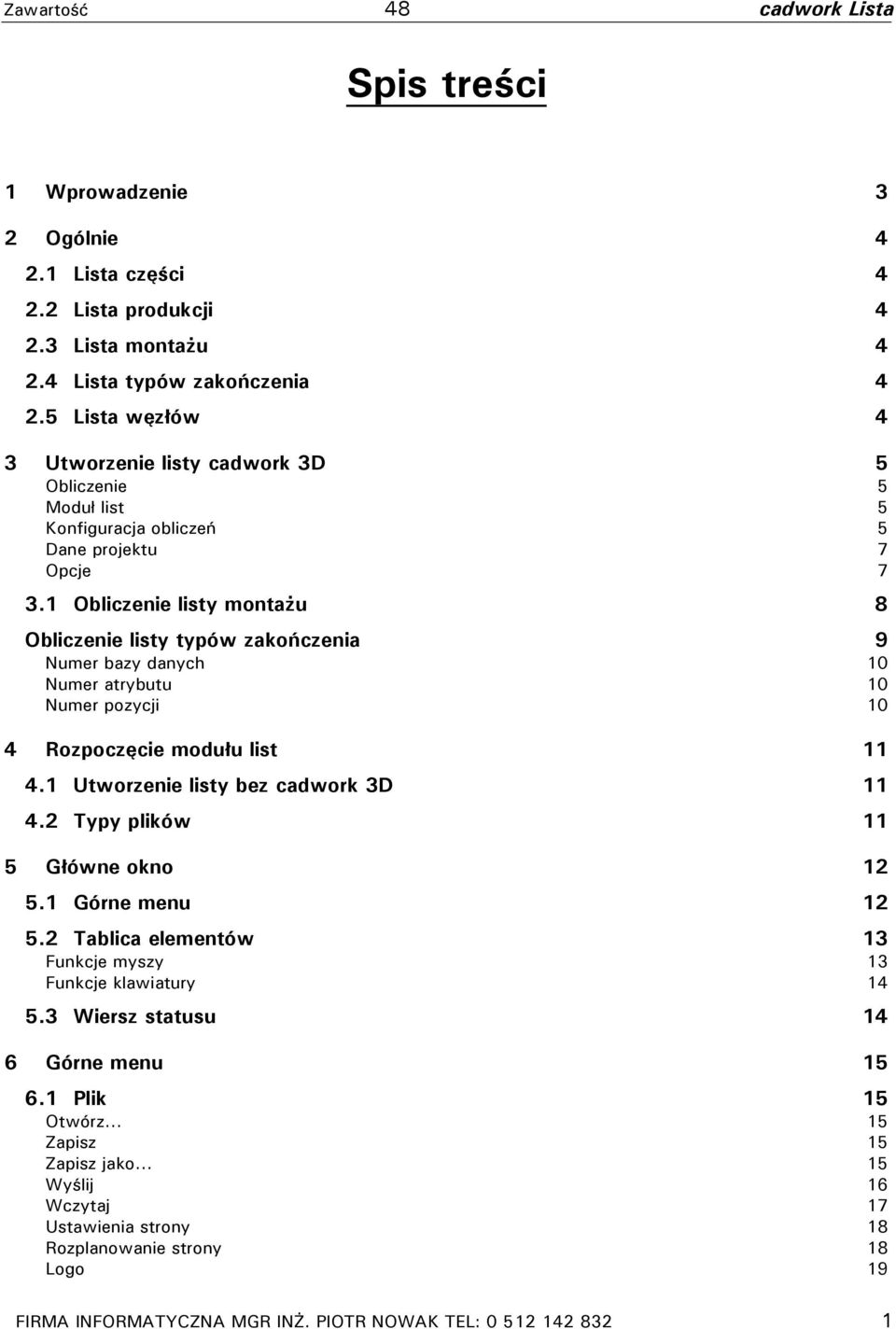

3 Zawartość 48 cadwork Lista Spis treści 1 Wprowadzenie 3 2 Ogólnie Lista części Lista produkcji Lista montażu Lista typów zakończenia Lista węzłów 4 3 Utworzenie listy cadwork 3D 5 Obliczenie 5 Moduł list 5 Konfiguracja obliczeń 5 Dane projektu 7 Opcje Obliczenie listy montażu 8 Obliczenie listy typów zakończenia 9 Numer bazy danych 10 Numer atrybutu 10 Numer pozycji 10 4 Rozpoczęcie modułu list Utworzenie listy bez cadwork 3D Typy plików 11 5 Główne okno Górne menu Tablica elementów 13 Funkcje myszy 13 Funkcje klawiatury Wiersz statusu 14 6 Górne menu Plik 15 Otwórz Zapisz 15 Zapisz jako Wyślij 16 Wczytaj 17 Ustawienia strony 18 Rozplanowanie strony 18 Logo 19 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

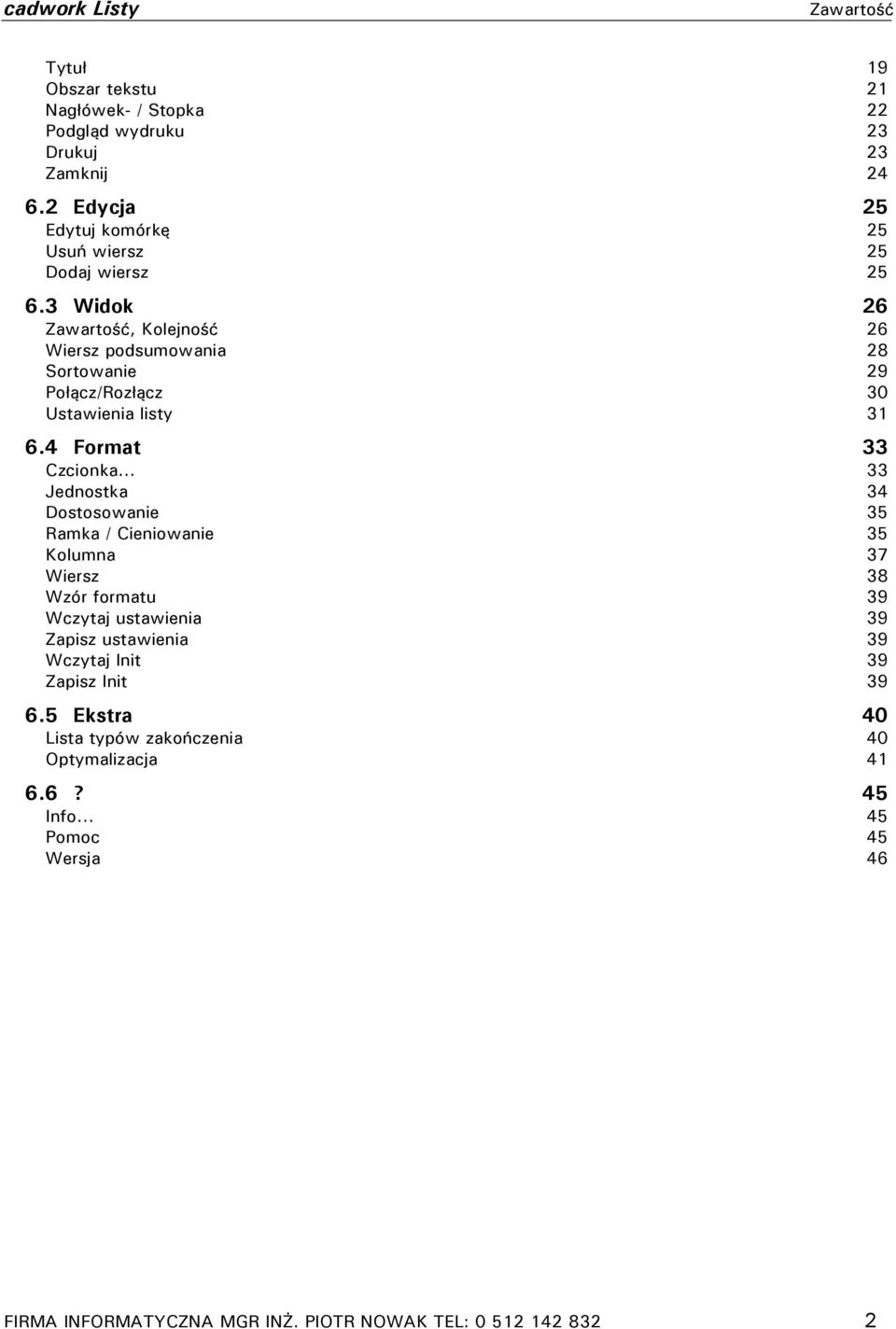

4 cadwork Listy Zawartość Tytuł 19 Obszar tekstu 21 Nagłówek- / Stopka 22 Podgląd wydruku 23 Drukuj 23 Zamknij Edycja 25 Edytuj komórkę 25 Usuń wiersz 25 Dodaj wiersz Widok 26 Zawartość, Kolejność 26 Wiersz podsumowania 28 Sortowanie 29 Połącz/Rozłącz 30 Ustawienia listy Format 33 Czcionka Jednostka 34 Dostosowanie 35 Ramka / Cieniowanie 35 Kolumna 37 Wiersz 38 Wzór formatu 39 Wczytaj ustawienia 39 Zapisz ustawienia 39 Wczytaj Init 39 Zapisz Init Ekstra 40 Lista typów zakończenia 40 Optymalizacja ? 45 Info Pomoc 45 Wersja 46 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

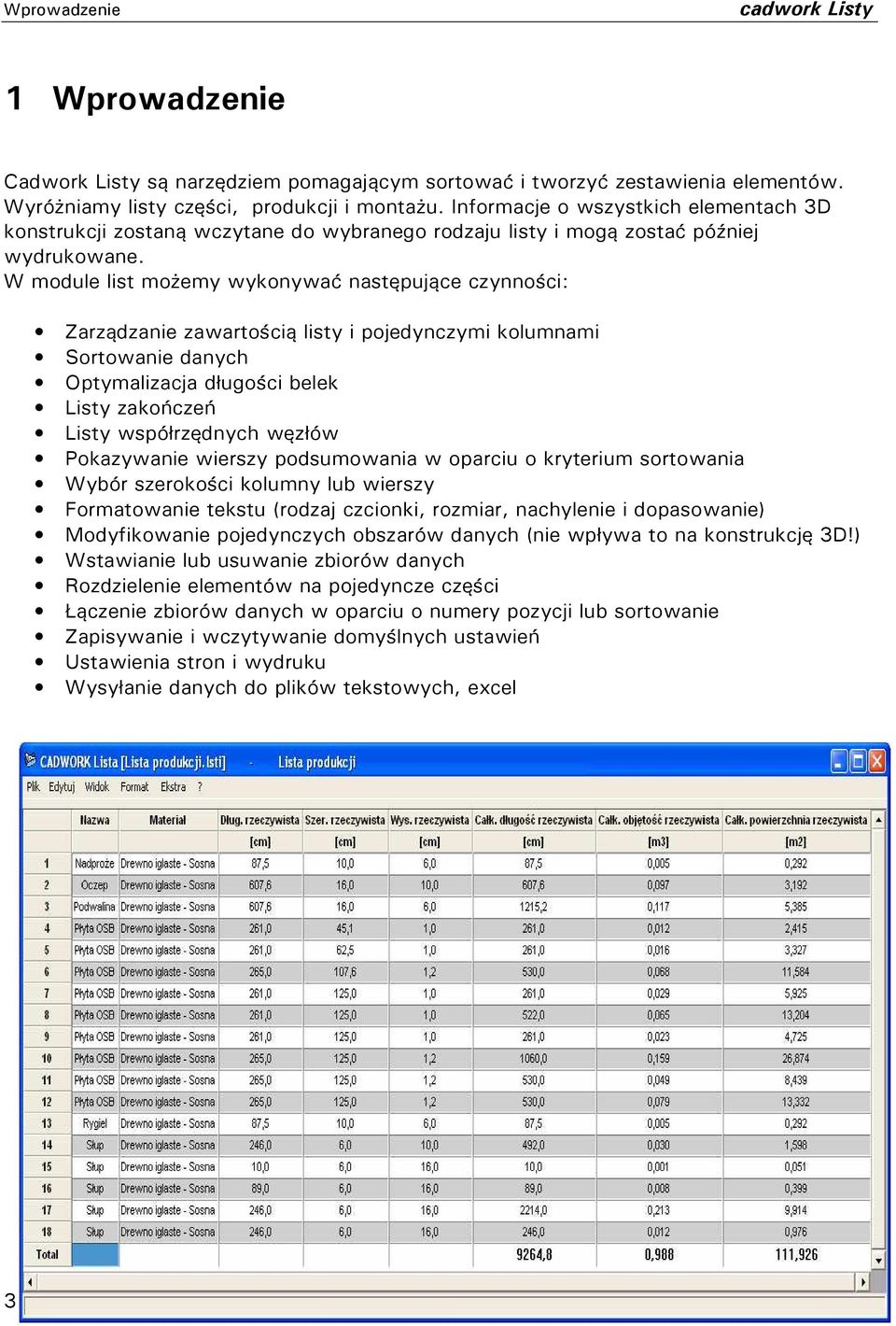

5 Wprowadzenie cadwork Listy 1 Wprowadzenie Cadwork Listy są narzędziem pomagającym sortować i tworzyć zestawienia elementów. Wyróżniamy listy części, produkcji i montażu. Informacje o wszystkich elementach 3D konstrukcji zostaną wczytane do wybranego rodzaju listy i mogą zostać później wydrukowane. W module list możemy wykonywać następujące czynności: Zarządzanie zawartością listy i pojedynczymi kolumnami Sortowanie danych Optymalizacja długości belek Listy zakończeń Listy współrzędnych węzłów Pokazywanie wierszy podsumowania w oparciu o kryterium sortowania Wybór szerokości kolumny lub wierszy Formatowanie tekstu (rodzaj czcionki, rozmiar, nachylenie i dopasowanie) Modyfikowanie pojedynczych obszarów danych (nie wpływa to na konstrukcję 3D!) Wstawianie lub usuwanie zbiorów danych Rozdzielenie elementów na pojedyncze części Łączenie zbiorów danych w oparciu o numery pozycji lub sortowanie Zapisywanie i wczytywanie domyślnych ustawień Ustawienia stron i wydruku Wysyłanie danych do plików tekstowych, excel 3 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK

6 cadwork Lista Ogólnie 2 Ogólnie Chcąc utworzyć listę w cadwork 3D, możemy wybrać 3 ich rodzaje: lista części, lista produkcji i lista montażu. 2.1 LISTA CZĘŚCI W liście tej mamy możliwość wyboru danych do zestawienia, takich jak: szerokość, wysokość, długość, nazwy elementów, grupy, podgrupy,... Elementy, które mają takie same wymiary zostaną przyporządkowane do jednej pozycji. Jeżeli wybrane kryteria są różne, elementom zostaną przyporządkowane inne numery pozycji. Różnice w elementach takie jak wręby, wiercenia elementów lub ich brak, nie odgrywają żadnej roli przy tworzeniu tego rodzaju listy. 2.2 LISTA PRODUKCJI W liście tej zostaną przedstawione, obok danych o szerokości, wysokości i długości, porównane i wydane dokładne wymiary elementów. Elementy, które mają różne kryteria sortowania, otrzymają różne numery pozycji. Mamy do dyspozycji wiele kryteriów przydzielania numerów. Domyślnym kryterium są wymiary elementów. Można także wybrać inne kryteria np.: nazwa, grupa, podgrupa, znakowanie, strona odniesienia,... Różnice w elementach takie jak wręby, wiercenia elementów lub ich brak, odgrywają ważną rolę przy tworzeniu tego rodzaju listy. 2.3 LISTA MONTAŻU Za pomocą listy montażu możemy ponumerować, szczególnie przy budowie domów z bali, każdy element. Numeracja następuje w dwóch kierunkach- poziomym i pionowych. (np. numer montażu 23 oznacza drugą warstwę od dołu i trzeci element z lewej strony). Możliwe jest więc automatyczne ponumerowanie każdego bala w ścianie. 2.4 LISTA TYPÓW ZAKOŃCZENIA Na liście tej zostaną ponumerowane i przedstawione wszystkie typy zakończnenia elementów. Zostanie utworzony plik z rozszerzeniem *.lse. Może on zostać otwarty za pomocą edytora tekstowego. 2.5 LISTA WĘZŁÓW Na tej liście zostaną przedstawione informacje o współrzędnych dla każdego węzła. Lista ta jest pomocna przy wprowadzaniu współrzędnych do programu statycznego. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

7 Utworzenie listy w cadwork 3D cadwork Listy 3 Utworzenie listy w cadwork 3D Lista zostanie utworzona po wybraniu funkcji z menu Wyślij>>Lista>>Lista produkcji>>obliczenia. Do wyboru mamy listę części, produkcji, montażu, typów zakończenia i węzłów. Obliczenie Numery pozycji zostaną przydzielone stosownie do rodzaju wybranej konfiguracji. Moduł list Po otworzeniu modułu list zostanie utworzony plik *.lsti. Wcześniej należy przeliczyć całą listę. USTAWIENIA PRZYDZIELANIA NUMERÓW Kryteria porównawcze Tylko dla zaznaczonych kryteriów zostaną przypisane numery pozycji. Oznacza to, że dwa takie same elementy z różnymi np. materiałami otrzymają takie same numery, jeżeli cecha Materiał nie zostanie wybrana jako kryterium porównawcze. Kryteria porównawcze Szerokość, Wysokość, Długość są domyślymi kryteriami przydzielania numerów. Kryteria sortowania Wszystkie wybrane kryteria porównawcze mogą zostać posortowane w odpowiedniej kolejności. W drugim oknie Kryteria możliwe wyświetlone są wybrane kryteria. W oknie trzecim Wybrane kryteria można określić pierwszeństwo przypisywania numerów pozycji. Pojedyncze kryteria mogą zostać dodane przez podwójne kliknięcie myszą lub przez kliknięcie ikony Dodaj. Klikając prawym klawiszem myszy na wybranym kryterium można określić czy przydzilenanie numerów ma być rosnące (+) czy malejące (-). Uwzględnij dodatki i wartości zaokrągleń Jeżeli opcja ta zostanie wybrana, przy obliczaniu listy części, zostaną uwzględnione dodatki dla szerokości, wysokości, długości i wartości zaokrągleń. Właściwości te można zdefiniować w cadwork 3D w menu Zmień. Ustawienia obliczeń Ustawienia mogą zostać zapisane w pliku Init i później, w każdej chwili przywołane. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

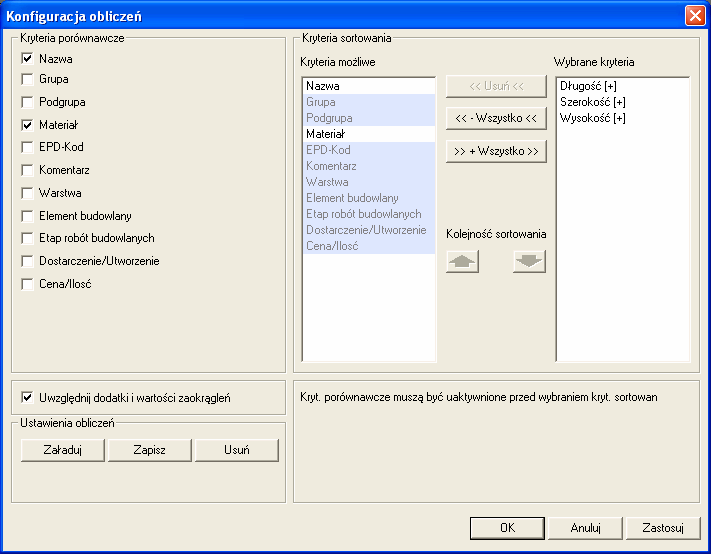

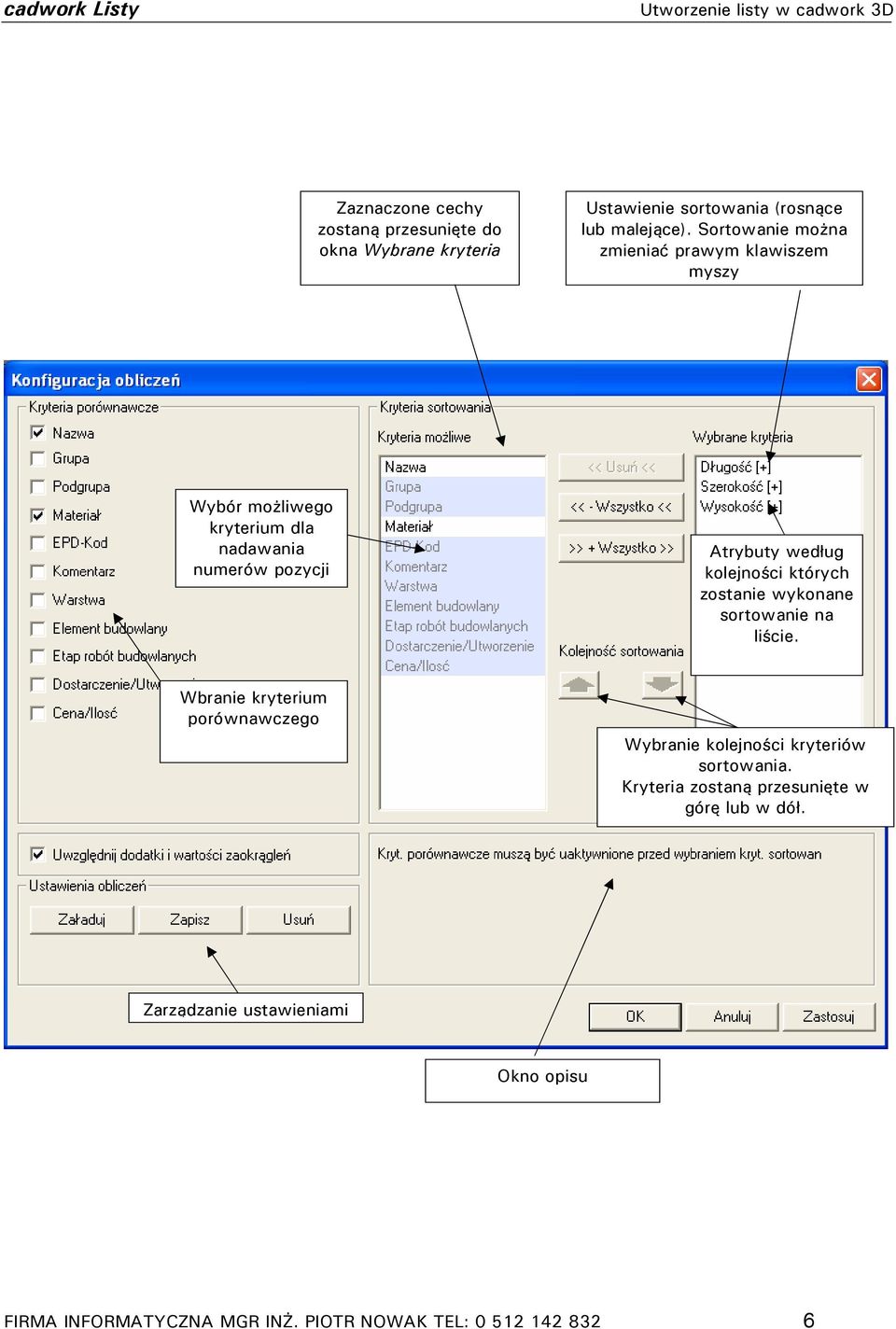

8 cadwork Listy Utworzenie listy w cadwork 3D Zaznaczone cechy zostaną przesunięte do okna Wybrane kryteria Ustawienie sortowania (rosnące lub malejące). Sortowanie można zmieniać prawym klawiszem myszy Wybór możliwego kryterium dla nadawania numerów pozycji Atrybuty według kolejności których zostanie wykonane sortowanie na liście. Wbranie kryterium porównawczego Wybranie kolejności kryteriów sortowania. Kryteria zostaną przesunięte w górę lub w dół. Zarządzanie ustawieniami Okno opisu FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

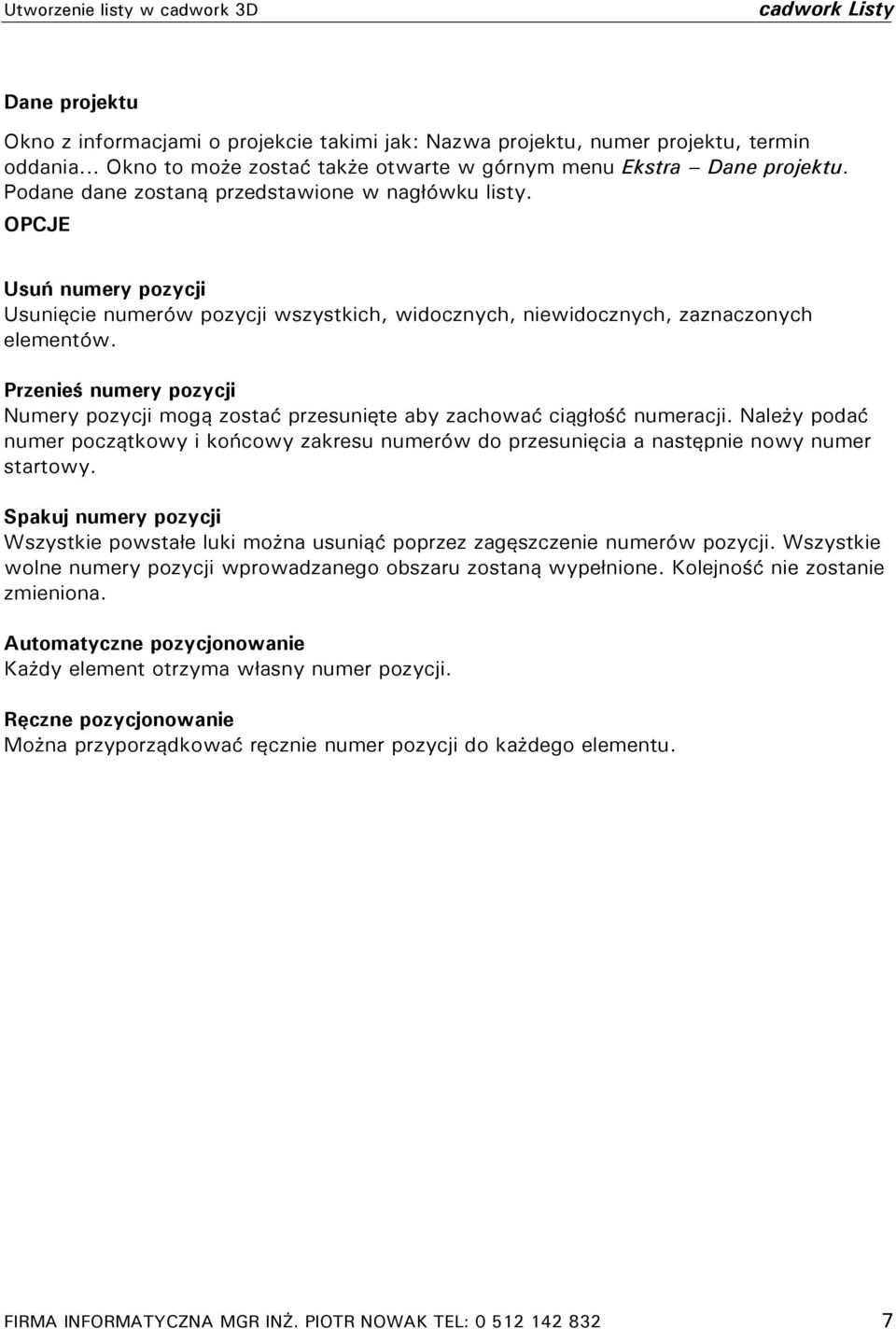

9 Utworzenie listy w cadwork 3D cadwork Listy Dane projektu Okno z informacjami o projekcie takimi jak: Nazwa projektu, numer projektu, termin oddania... Okno to może zostać także otwarte w górnym menu Ekstra Dane projektu. Podane dane zostaną przedstawione w nagłówku listy. OPCJE Usuń numery pozycji Usunięcie numerów pozycji wszystkich, widocznych, niewidocznych, zaznaczonych elementów. Przenieś numery pozycji Numery pozycji mogą zostać przesunięte aby zachować ciągłość numeracji. Należy podać numer początkowy i końcowy zakresu numerów do przesunięcia a następnie nowy numer startowy. Spakuj numery pozycji Wszystkie powstałe luki można usuniąć poprzez zagęszczenie numerów pozycji. Wszystkie wolne numery pozycji wprowadzanego obszaru zostaną wypełnione. Kolejność nie zostanie zmieniona. Automatyczne pozycjonowanie Każdy element otrzyma własny numer pozycji. Ręczne pozycjonowanie Można przyporządkować ręcznie numer pozycji do każdego elementu. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

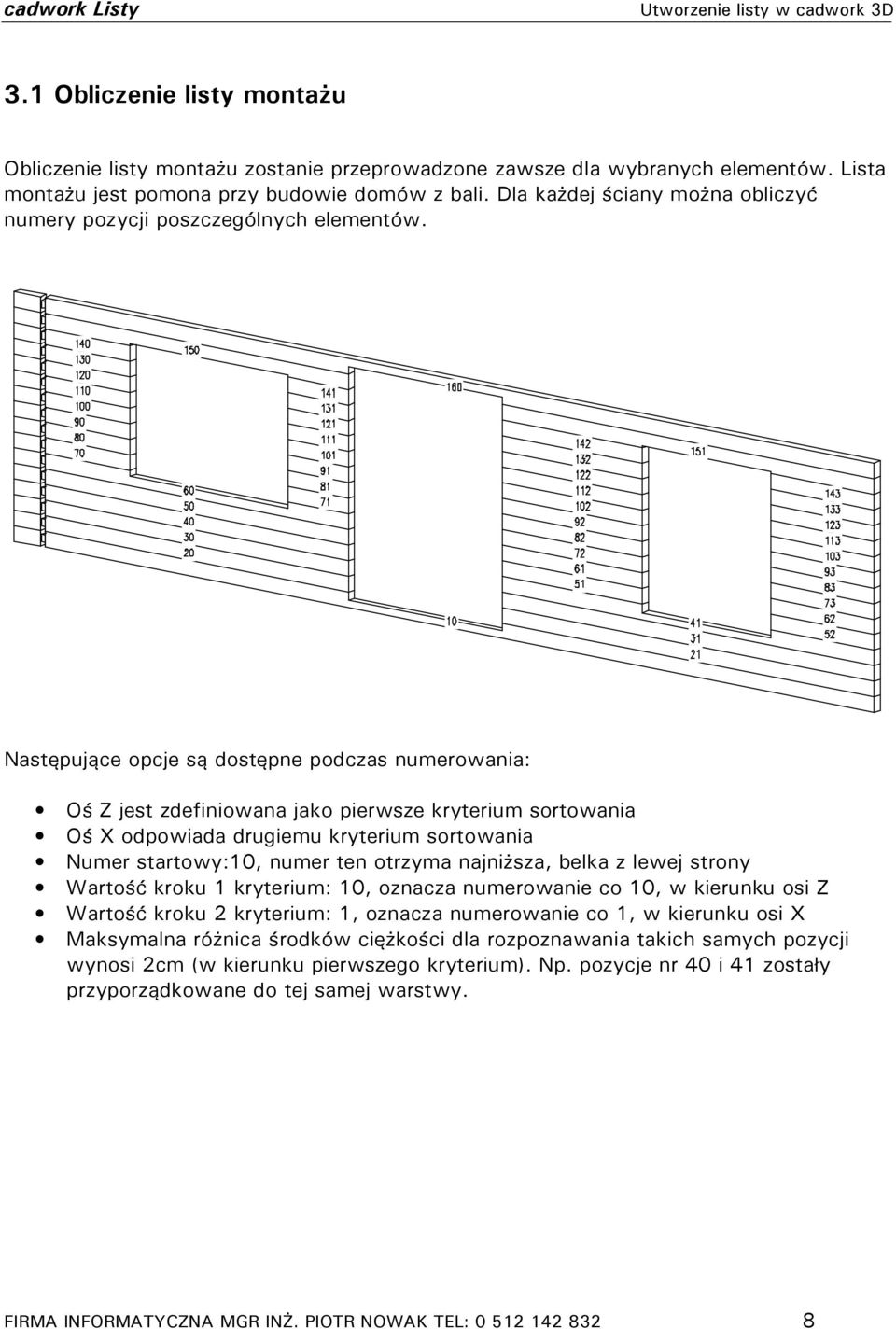

10 cadwork Listy Utworzenie listy w cadwork 3D 3.1 Obliczenie listy montażu Obliczenie listy montażu zostanie przeprowadzone zawsze dla wybranych elementów. Lista montażu jest pomona przy budowie domów z bali. Dla każdej ściany można obliczyć numery pozycji poszczególnych elementów. Następujące opcje są dostępne podczas numerowania: Oś Z jest zdefiniowana jako pierwsze kryterium sortowania Oś X odpowiada drugiemu kryterium sortowania Numer startowy:10, numer ten otrzyma najniższa, belka z lewej strony Wartość kroku 1 kryterium: 10, oznacza numerowanie co 10, w kierunku osi Z Wartość kroku 2 kryterium: 1, oznacza numerowanie co 1, w kierunku osi X Maksymalna różnica środków ciężkości dla rozpoznawania takich samych pozycji wynosi 2cm (w kierunku pierwszego kryterium). Np. pozycje nr 40 i 41 zostały przyporządkowane do tej samej warstwy. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

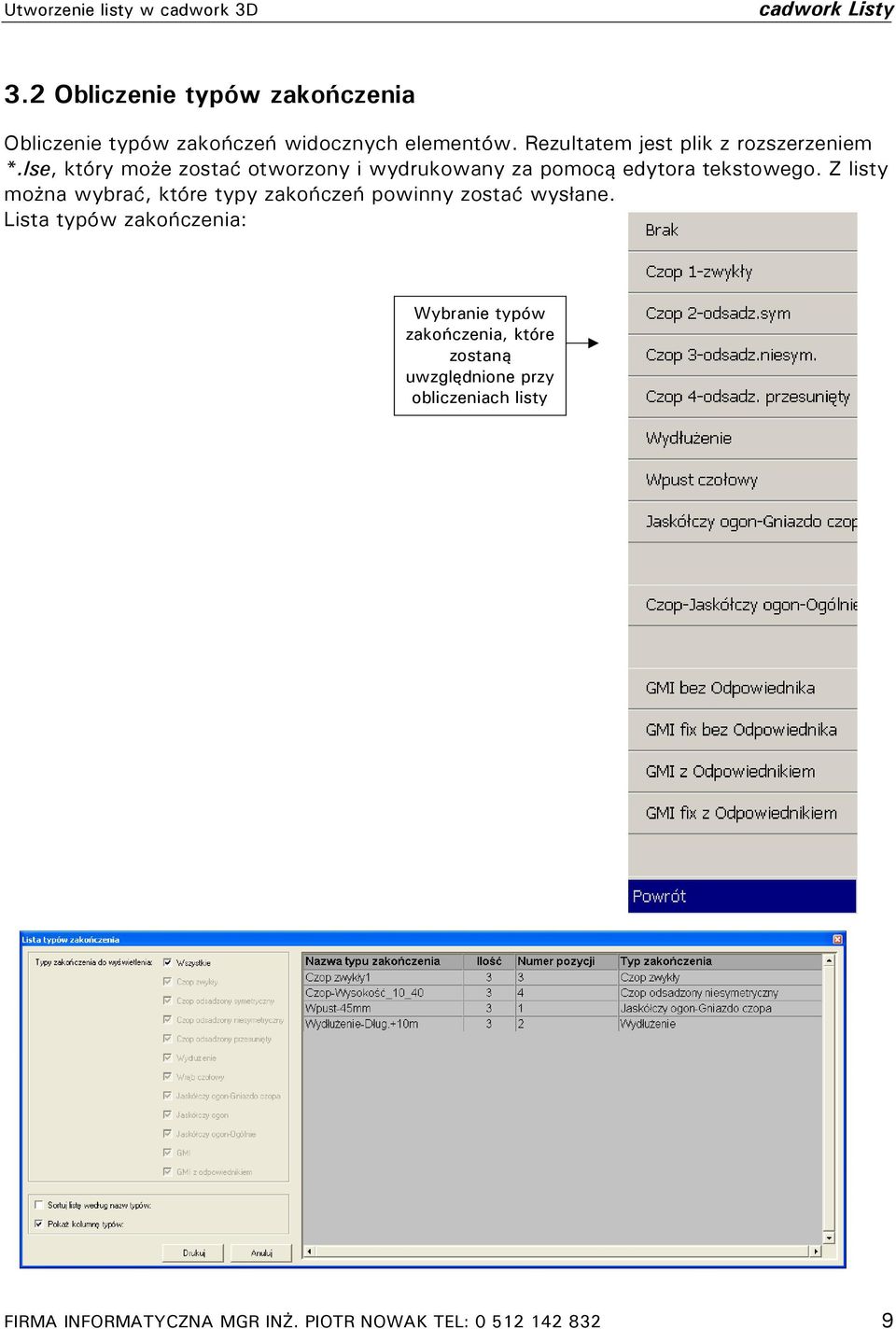

11 Utworzenie listy w cadwork 3D cadwork Listy 3.2 Obliczenie typów zakończenia Obliczenie typów zakończeń widocznych elementów. Rezultatem jest plik z rozszerzeniem *.lse, który może zostać otworzony i wydrukowany za pomocą edytora tekstowego. Z listy można wybrać, które typy zakończeń powinny zostać wysłane. Lista typów zakończenia: Wybranie typów zakończenia, które zostaną uwzględnione przy obliczeniach listy FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

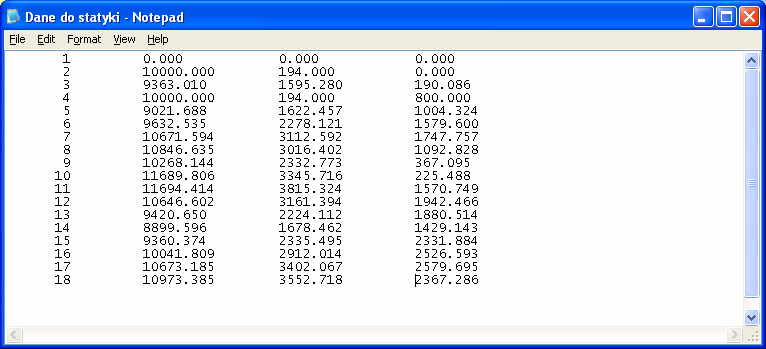

12 cadwork Listy Utworzenie listy w cadwork 3D Obliczenie listy węzłów Obliczenie współczędnych widocznych węzłów. Zostanie utworzony plik z rozszerzeniem *.lsn, który może zostać otworzony za pomocą edytora tekstowego. Numer Bazy danych Każdy węzeł w cadwork 3D ma jeden wewnętrzny numer bazy danych, który jest generowany automatycznie przy tworzeniu tego węzła. Lista węzłów zostanie utworzona stosownie do tych numerów. Osie połączone z węzłami mogą zostać także wydane. Numer atrybutu Dla każdego węzła można zdefiniować numer w menu Zmiana Numer. Lista węzłów zostanie utworzona stosownie do tych numerów. Numer pozycji Dla każdego węzła można zdefiniować numer pozycji w menu Zmiana Opcje Numer pozycji... listy części lub produkcji. Lista węzłów zostanie utworzona stosownie do tych numerów. Numer węzła Współrzędna X Współrzędna Y Współrzędna Z FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

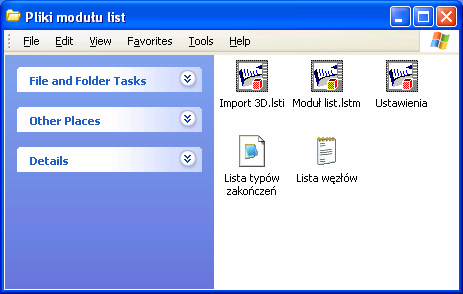

13 Rozpoczęcie modułu Listy cadwork Listy 4 Rozpoczęcie modułu listy Listy można uruchomić na 2 sposoby: albo bezpośrednio z cadwork 3D (rozdział 3) lub jako niezależny program. 4.1 Utworzenie listy bez cadwork 3D Przez dwukrotne kliknięcie pliku list (*.lsti lub *.lstm) zostanie uruchomiony moduł list i wyświetlona zawartość pliku. Moduł list może także zostać wczytany jako nowy pusty plik. Należy kliknąć plik liste.exe w katalogu...cadwork.dir\exe\3d\liste 4.2 Typy plików Moduł list może wczytywać pliki z następującymi rozszerzeniami: lsti: Plik tworzony z cadwork 3D lstm: Plik modułu list lste: Plik ustawień olc: Plik dla Camwork lss: Lista części w formacie ASCI lsp: Lista produkcji w formacie ASCI lsc: Lista łączników lsn: Lista węzłów 11

14 cadwork Listy Okno główne 5 Okno główne Okno główne składa się z części: 1) Górne menu, w której znajdują się funkcje; 2)Tablica elementów, gdzie przedstawione są dane w sposób tabelaryczny; 3) Wiersz statusu, gdzie przedstawiane są informacje o aktualnej funkcji. Kolumny z tytułami Górne menu Tablica elementów Kolumna z numerami wierszy Wiersz statusu 5.1 Górne menu Struktura górnego menu wygląda następująco: Plik Edycja Widok Wygląd Ekstra? Ötwórz... Edytuj komórkę Zawartość, kolejność Czcionka... Lista typów zakończenia Info... Zapisz Usuń wiersz Sortowanie Jednostka... Optymalizacja Pomoc Zapisz jako... Dodaj wiersz Wiersz podsumowania Dostosowanie Wersja Zapisz jako ostatnią Połącz/Rozdziel Ramka i cieniowanie wersję Wyślij Ustawienia listy Wzór kolumny Import Kolumna: Ustawienia strony... Wiersz: Podgląd wydruku Wzór formatu... Drukuj Wzór formatu... Załaduj ustawienia Wyjście Zapisz ustawienia Ustawienia strony... Rozplanowanie strony Załaduj Init Logo Zapisz Init Tytuł Pole tekstowe Nagłówek-stopka 12 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

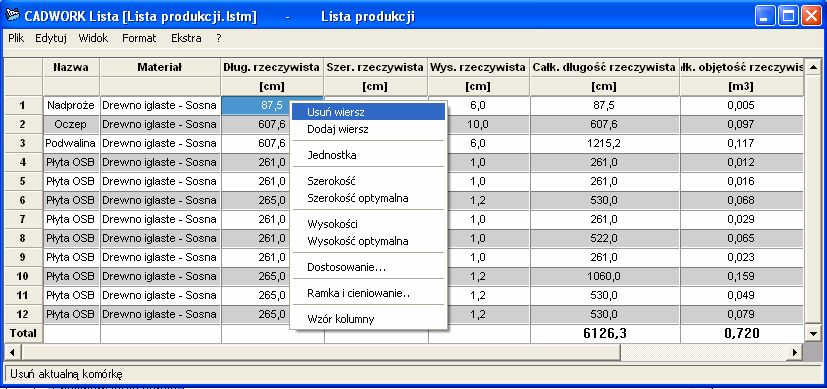

15 Okno główne cadwork Listy 5.2 Tablica elementów Funkcje menu W tablicy przedstawione są elementy w sposób tabelaryczny. Następujące kombinacje klawiszy myszy są możliwe: Podwójne kliknięcie na jedną komórkę tablicy lub nagłówek, spowoduje edycję jej zawartości. Nie można edytować wierszy podsumowania, całkowitych wartości (powierzchnia, objętość, ciężar) jak również jednostek. Edycja może zostać przywołana także z górnego menu: Edycja, Edytuj komórkę lub za pomocą klawisz F2. Możliwość zmiany rozmiaru wierszy lub kolumn, poprzez najechanie na kolumnę z numerami z lewej strony lub wiersz z tytułem. Optymalną szerokość kolumn można przywołać poprzez: - Kliknięcie środkowym klawiszem myszy na nagłówek kolumny. - Podwójne kliknięcie na brzeg kolumny prawym klawiszem myszy. - Wybranie z menu: Format>Kolumna>Szerokość optymalna Optymalną wysokość wierszy można przywołać poprzez: - Kliknięcie środkowym klawiszem myszy na kolumnę z numerami - Podwójne kliknięcie na brzeg kolumny z numerami prawym klawiszem myszy. - Wybranie z menu: Format>Wiersz>Wysokość optymalna Za pomocą lewego klawisza myszy można zaznaczyć odpowiednią kolumnę klikając na nazwę kolumny. Pojedyncze wiersze mogą zostać zaznaczone za pomocą kliknięcia lewym klawiszem myszy na kolumnę numerów. Wszystkie kolumny mogą zostać zaznaczone przez kliknięcie pustej komórki znajdującej się na górze z lewej strony. Kliknięcie prawym klawiszem myszy w zasięg tabeli powoduje otworzenie menu z opcjami: 13

16 cadwork Listy Okno główne Funkcje klawiatury: Mamy do dyspozycji następujące funkcje klawiatury: Ctrl+O: Otworzenie pliku Ctrl +P: Drukowanie Ctrl +Q: Zamknięcie Ctrl +S: Zapisanie pliku F2: Edycja komórki Insert: Wstawienie wiersza Delete: Usunięcie wiersza T: Włączenie funkcji testowych 5.3 Wiersz statusu Wiersz statusu pokazuje informacje o aktualnie użytych funkcjach. 14 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

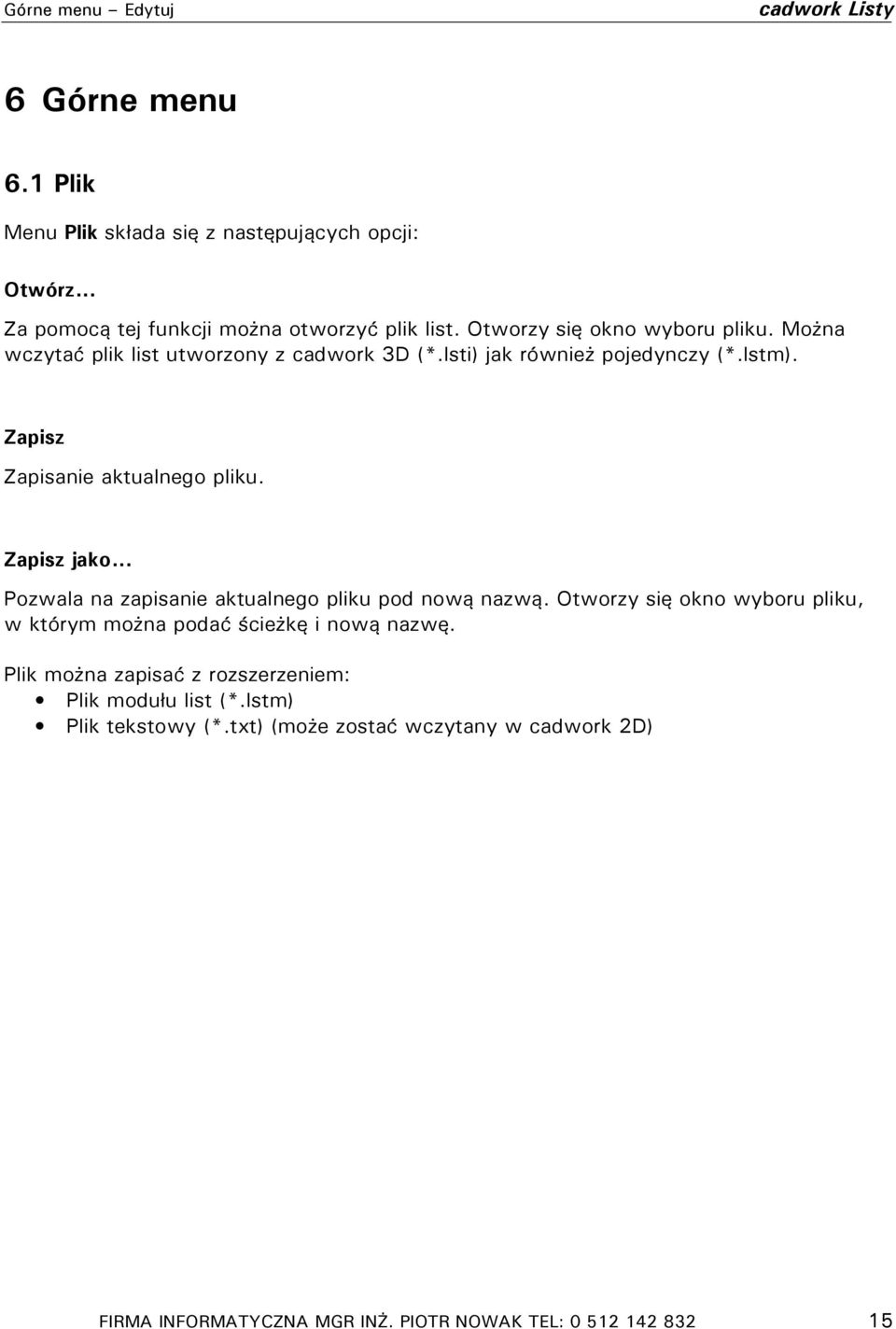

17 Górne menu Edytuj cadwork Listy 6 Górne menu 6.1 Plik Menu Plik składa się z następujących opcji: Otwórz... Za pomocą tej funkcji można otworzyć plik list. Otworzy się okno wyboru pliku. Można wczytać plik list utworzony z cadwork 3D (*.lsti) jak również pojedynczy (*.lstm). Zapisz Zapisanie aktualnego pliku. Zapisz jako... Pozwala na zapisanie aktualnego pliku pod nową nazwą. Otworzy się okno wyboru pliku, w którym można podać ścieżkę i nową nazwę. Plik można zapisać z rozszerzeniem: Plik modułu list (*.lstm) Plik tekstowy (*.txt) (może zostać wczytany w cadwork 2D) FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

18 cadwork Listy Górne menu - Plik Wyślij Aktualne wartości na liście zostaną podzielone znakami oddzielającymi. Możliwe rozszerzenia to: *.csv, może zostać wczytany przez zewnętrzne programy (Excel, itd.). Jako znaki oddzielające mamy do wyboru: <,>, <;>, <:>, <Tab>. Nagłówek może zostać także określony podczas wydania. Można także określić nagłówki pojedynczych kolumn. Gdy jednostka zostanie określona jako cal lub stopa, zostaną wydane tylko wartości liczbowe. *.lss / *.lsp, utworzenie sformatowanej lub niesformatowanej listy poprzedniej wersji modułu cadwork 3D (do wersji 10). Dla wersji niesformatowanej można wybrać, jak przy plikach csv, nagłówek kolumn. Dla listy niesformatowanej można wybrać dowolny znak oddzielający *.txt, sformatowany plik tekstowy, który może zostać wczytany w cadwork 2D w menu <Dodaj Plik Plik tekstowy>. *.lsc, sformatowana lub niesformatowana lista łączników. Na liście tej zostaną wydane wyłącznie łączniki. Jeżeli na liście nie istnieją żadne łączniki, zostanie wyświetlona komenda o błędzie. Zaznaczenie opcji <Stwórz listę automatycznie podczas zapisywania> powoduje zapisanie pliku *.lss i automatyczne utworzenie pliku *.lsp 16 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

19 Górne menu Edytuj cadwork Listy Importuj Możliwość dodania danych z innych plików *.lsti lub *.lstm do aktualnego pliku. Pojedyncze projekty mogą zostać zidentyfikowane przez nazwę wzgl. numer projektu. Uwaga: Takie same numery pozycji mogą wystąpić kilkakrotnie! (zobacz ustawienia list) FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

20 cadwork Listy Górne menu - Plik Ustawienia strony Rozplanowanie strony W oknie tym można wybrać rozmiar arkusza, dostosować margines, jak również odstęp nagłówek/stopka do marginesu. Jako rozmiar arkusza można wybrać A5, A4, A3 i US Letter. Definicja marginesów odbywa się w milimetrach [mm]. Mogą zostać także wybrane cale (Ustawienia listy) Podgląd 18 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

21 Górne menu Edytuj cadwork Listy Logo Wklejenie logo firmy. Logo można wcztać jako plik graficzny. Możliwe rozszerzenia to: *.gif, *.tif jak również *.jpg. Logo zostanie umieszczone przed nagłówkiem na pierwszej stronie. Można wybrać dopasowanie: na lewo, do środka lub na prawo. Opcjonalnie można także wyłączyć logo (nie zostanie wydrukowane). Obraz zostanie zawsze wczytany w rzeczywistych rozmiarach. Rozmiar logo nie zostanie automatycznie dopasowany. Musi to zostać wykonane ręcznie w innym programie graficznym. Szerokość zasięgu drukowania (strona A4 Pionowo) wynosi około 600 pikseli. Podgląd Otworzenie przeglądarki i wybranie pliku Wybór, czy logo powinno zostać wydrukowane. Pozycja logo Tytuł Tytuł zawiera ogólne informacje o projekcie lub liście. Może zostać wydrukowany na pierwszej stronie. Można określić maksymalnie 18 pól, podzielonych na 2 kolumny. Pojedyncze kolumny można edytować w cadwork 3D. Pojedyncze pola mogą zostać włączone lub wyłączone. Można wprowadzać różne wartości (maks. 128 znaków). FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

22 cadwork Listy Górne menu - Plik Możliwe tytuły: Nazwa pola Przejęte z cadwork 3D Edycja Architekt tak tak Klient tak tak Pole użytkownika 1-3 nie tak Nazwa pliku 3D tak nie Nazwa pliku listy tak nie Data eksportu listy 3D tak nie Aktualna data nie nie Termin dostarczenia tak tak Nazwa użytkownika tak tak Część projektu tak tak Projektant tak tak Nazwa projektu tak tak Numer projektu tak tak Teks1-5 tak tak Puste pole - - Tytuł Kontrola, czy tytuł powinien zostać wydrukowany Kontrola, czy pole tekstu powinno zostać wydrukowane Tutaj można edytować zawartość pola Lista pól Kontrola, czy opis projektu powinien zostać wydrukowany Pokazanie podglądu 20 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

23 Górne menu Edytuj cadwork Listy Obszar tekstu Można wprowadzić dowolny opis. Można zdefiniować kilka obszarów tekstu. Nazwa różnych obszarów tekstowych Utworzenie nowego, usunięcie, zapisanie obszaru tekstu Obszar zaznaczonego obszaru tekstowego Kontrola, czy obszar tekstu powiniem zostać wydrukowany FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

24 cadwork Listy Górne menu - Plik Nagłówek- / Stopka Nagłówek / stopka może zostać zdefiniowana przez użytkownika, lub utworzony jako tekst automatyczny (Nazwa pliku, ścieżka pliku, numer strony). Obszary mogą zostać umiejscowione na lewo, w środku, na prawo. Można także ustawić, czy nagłówek/stopka powinien zostać wydrukowany na pierwszej stronie. Wybranie, czy nagłówek/stopka powinien zostać wydrukowany na pierwszej stronie Wybór umiejscowienia nagłówka/stopki Pola zdefiniowane przez użytkownika 22 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

25 Górne menu Edytuj cadwork Listy Podgląd wydruku Podgląd wydrukowanej listy. Przedstawione kolumny zostaną wydrukowane. Jeżeli lista jest większa od rozmiaru arkusza, to zostanie ona automatycznie zmniejszona i dopasowana do jego rozmiaru. Mniejsza lista od rozmiaru arkusza nie zostanie powiększona. Podgląd wydruku na papierze może zostać powiększony za pomocą klawisza Zoom. Przeglądanie stron Wydrukowanie Współczynnik rozmiaru Zamknięcie podglądu Drukuj Lista zostanie wydrukowana. Otworzone zostanie okno ustawień drukarki. Rozmiar arkusza powiniem odpowiadać wybranym ustawieniom. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

26 cadwork Listy Górne menu - Plik Zamknij Zamknięcie list. Zostanie zadane pytanie o zapisanie pliku. 24 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

27 Górne menu Edytuj cadwork Listy 6.2 Edycja W menu Edycja są dostępne następujące opcje: Edytuj komórkę Można edytować zawartość aktualnej komórki. Wiersz podsumowania, całkowite kolumny z obliczonymi wartościami (całk. powierzchnie, całk. objętości, całk. ciężar), jednostki, nie można edytować. Edycję przywołujemy także za pomocą klawisza F2. Zmiany zatwierdzamy za pomocą klawisza Enter, Tab lub kliknięcie na inną komórkę. Edycja może zostać anulowana klawiszem Escape. Usuń wiersz (Klawisz Delete) Po zatwierdzeniu funkcji, wszystkie zaznaczone wiersze zostaną usunięte. Dodaj wiersz (Klawisz Insert) Nowy, pusty wiersz zostanie wstawiony, powyżej wybranego wiersza. Aby zdefiniować wartości należy użyć funkcji Edytuj komórkę. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

28 cadwork Listy Górne menu - Widok 6.3 Widok W menu Widok są dostępne następujące opcje: Zawartość, kolejność W menu tym można wybrać nową kolumnę i jej umiejscowienie na liście. W lewym oknie przedstawione zostały nazwy kolumn, w prawym menu kolumny wybrane. Pojedyncze kolumny mogą zostać dodane za pomocą podwójnego kliknięcia myszą lub opcji Wstaw. Ustawienie kolejności może zostać określone za pomocą strzałek lub wciśniętego klawisza myszy. Wybór możliwych kolumn może zostać powiększony za pomocą opcji Rozszerzony wybór kolumn. Podgląd możliwych kolumn: Nazwa kolumny Wartość możliwa do edycji Zaawansowany wybór Pow. widoczna- surowa nie tak Pow. widoczna- surowa całkowita nie tak Pow. widoczna- Rzeczywista nie tak Pow. widoczna- Rzeczywista całkowita nie tak Ilość opracowywań tak tak Całk. ilość opracowywań nie nie Ilość typów zakończenia tak tak Całk. ilość typów zakończenia nie nie Ilość tak nie Grupa tak nie Podgrupa tak nie Komentarz tak nie Szerokość na liście części tak nie Szer. rzeczywista nie nie Nazwa pliku łączników tak tak Kod EPD tak nie Numer wpisu w pliku łączników tak tak Typ elementu tak tak Typ-zakończ. Przód: Nazwa tak tak Typ-zakończ. Przód: Typ tak tak Typ zakończ. Koniec: Nazwa tak tak Typ zakończ. Koniec: Typ tak tak Kolor tak tak Cieżar nie tak Całk. ciężar nie nie Wysokość na liście części tak nie Wys. rzeczywista nie nie Długość na liście części tak nie Całk. długość na liście części nie nie Długość rzeczywista nie nie Całk. długość rzeczywista nie nie Materiał tak nie Nazwa tak nie Nr lista montażu tak nie Nr lista produkcji tak nie Nr lista części tak nie Pow. rzeczywista nie tak 26 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

29 Górne menu Edytuj cadwork Listy Całk. powierzchnia rzeczywista nie nie Pow. surowa nie tak Całk. powierzchnia surowa nie nie Rozmiar panelu Szerokość tak tak Rozmiar panelu Wysokość tak tak Rozmiar panelu Długość tak tak Nazwa projektu tak tak Numer projektu tak tak Zaokrąglenie tak tak Dodatek dla szerokości tak tak Dodatek dla wysokości tak tak Dodatek dla długości tak tak Użytkownik 1-5 tak tak Pozostała objętość tak tak Całk. pozostała objętość tak tak Objętość rzeczywista nie tak Całk. objętość rzeczywista nie nie Objętość surowa nie tak Całk. objętość surowa nie nie Wybór lub usunięcie kryteriów z listy. Zaznaczony element zostanie dodany na listę (tak samo jak podwójne kliknięcie myszą). Lista z nazwami kolumn do wyboru. Okno nazw kolumn. Według ich kolejności zostanie posortowana lista. Kolejność można wybierać za pomocą wciśniętego lewego klawisza myszy. Zaznaczona nazwa kolumny w prawym oknie zostanie przesunięta w górę lub w dół. Możliwość wyboru większej ilości kolumn FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

30 cadwork Listy Górne menu - Widok Wiersz podsumowania W wierszu podsumowania pokazane są całkowite sumy wartości kolumn. Mogą zostać one przedstawiane w zależności od sposobu sortowania. Można pokazywać podsumowanie dla takich samych elementów. Dodatkowo można pokazać podsumowania całej listy. Dla następujących kolumn zostaną pokazane wiersze podsumowania: Nazwa kolumny Całk. ciężar Całk. długość na liście części Całk. długość rzeczywista Całk. ilość opracowywań Całk. ilość typów zakończenia Całk. powierzchnia rzeczywista Całk. powierzchnia surowa Całk. objętość rzeczywista Całk. objętość surowa Określenie, dla których kolumn powinno zostać utworzone podsumowanie 28 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

31 Górne menu Edytuj cadwork Listy Sortowanie Tutaj może zostać określona kolejność sortowania listy. Maksymalnie można wybrać 20 kryteriów sortowania. W celu wybrania kryterium, przenosimy je do okna z prawej strony. Pojedyncze kryteria mogą zostać wybrane lub usunięte za pomocą podwójnego kliknięcia myszą. Zaznaczona nazwa kolumny w prawym oknie może zostać przesunięta w górę lub w dół za pomocą strzałek. Dodatkowo można określić czy sortowanie ma być rosnące czy malejące. Można to zrobić za pomocą środkowego lub prawego klawisza myszy (plus sortowanie rosnące, minus malejące). Ilość dostępnych kolumn można zmienić za pomocą opcji Rozszerzony wybór kolumn. Wybór lub usunięcie wszystkich kryteriów z listy. Zaznaczony element zostanie usunięty z listy (tak samo jak podwójne kliknięcie myszą). Możliwość określenia czy sortowanie ma być rosnące czy malejące. Może to zostać okreslone także za pomocą środkowego lub prawego klawisza myszy (plus sortowanie rosnące, minus malejące). Kolejność sortowania elementów. Lista z nazwami kolumn do wyboru. Zaznaczona nazwa kolumny w prawym oknie zostanie przesunięta w górę lub w dół. Możliwość wyboru większej ilości nazw kolumn. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

32 cadwork Listy Górne menu - Widok Połącz/Rozłącz Dane na liście mogą zostać połączone na trzy różne sposoby: Połącz elementy z takimi samymi numerami wewnątrz całej listy: Wszystkie elementy na liście z takimi samymi numerami zostaną połączone (nr listy produkcji lub nr listy części). Jedna komórka może zawierać więcej wartości. Wtedy wartości te zostaną odzielone przecinkami. Maksymalnie może zostać pokazanych 50 wartości/ na jedną komórkę. Jeżeli użyjemy funkcja wczytania innego pliku, to obok numerów pozycji zostanie wyświetlona nazwa projektu. Połącz takie same elementy wewnątrz wybranego kryterium sortowania: Takie same elementy zostaną połączone wewnątrz wybranego kryterium sortowania. Wartości każdego z kryterium sortowania zostaną porównane i zostaną przydzielone do jednego numeru pozycji. Rozdziel listę na pojedyncze elementy: Lista zostanie rozdzielona na pojedyncze pozycje. Wybór listy Wybranie sposobu połączenia 30 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

33 Górne menu Edytuj cadwork Listy Ustawienia listy Tutaj można wybrać różne ustawienia. W pierwszym oknie można wybrać, które typy elementów powinny zostać wyświetlone. Standardowo wsztstkie typy elementów zostaną pokazane. Poniżej przedstawiono pozostałe ustawienia: Wyświetl puste komórki z: Ustawienie dla komórek bez zawartości. Możliwość wybrania przedstawiania jako pustej komórki lub z liczbą zero. Pierwsza kolumna: Możliwość pokazania w kolumnie numeru wiersza, przedstawienia kolumny bez numerów lub ukrycie tej kolumny. Standardowym ustawieniem jest kolumna z numerami. Jednostka w ustawieniach: Ogólna jednostka dla wszystkich kolumn. Standardową jednostka są mm. Rozróżnij projekty poprzez: Funkcja zostanie przywoływana tylko wtedy, kiedy wczytamy elementy z innych plików (Plik>Import). Po wczytaniu pliku pojawią się numery pozycji dla każdego pliku z osobna. Kiedy plik zawiera takie same numery pozycji, to powstanie nieprzejrzysta lista, dlatego też projekty rozróżniono poprzez nazwę projektu. Jeżeli różne pliki zostaną wczytane, obok numerów pozycji pojawi się nazwa projektu. Standardową opcją jest: nazwa projektu. Przywrócenie domyślnych nazw kolumny Przywrócone zostaną początkowe nazwy kolumn. Dopuszczalna edycja rzeczywistych wartości Rzeczywiste wartości takie jak: szerokość rzeczywista, wysokość rzeczywista, długość rzeczywista mogą być edytowane. Po edycji wartości, objętości jak i powierzchnie nie zostaną ponownie przeliczone. Po każdym wydruku zostanie wyświetlone przypomnienie o zmianie rzeczywistych wartości. Ujemna rzeczywista powierzchnia otworów Podanie maksymalnej powierzchni otworów, która nie zostanie odjęta od rzeczywistej powierzchni ściany. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

34 cadwork Listy Górne menu - Widok Wygląd kolumny bez zawartości Przestawienie pierwszej kolumny Jednostka w oknach ustawień Rozróżnienie przy wczytywaniu innych plików 32 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

35 Górne menu Edytuj cadwork Listy 6.4 Wygląd Menu Wygląd zawiera następujące opcje: Czcionka... Możliwość zdefiniowania ustawień dla tekstów standardowych i dla wierszy podsumowania. Można wybrać następujące ustawienia: rodzaj czcionki, rozmiar, wielkość, kursywa, grubość. Rozmiar Wybór czcionki Grubość Kursywa Podgląd ustawień Ustawienie dla tekstów standardowych Ustawienie dla wierszy podsumowania FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

36 cadwork Listy Górne menu - Wygląd Jednostka Dla wszystkich długości-, powierzchni-, ciężarów-, i objętości można wybrać jednostkę. Można także zdefiniować ilość miejsc po przecinku. Mamy następujące jednostki do dyspozycji: Jednostki długości Podnostki powierzchni Jednostki objętości Jednostki cieżaru Metr [m] Metr kwadratowy [m2] Metr sześcienny [m3] Gram [g] Centymetr [cm] Centymetr kwadratowy Centymetr sześcienny Kilogram [kg] [cm2] [cm2] Millimetr [mm] Milimetr kwadratowy Milimetr sześcienny Newton [N] [mm2] [mm3] Stopa [ft] Cal [In] Cal kwadratowy [in2]] Cal sześcienny [in3] Kilonewton [kn] Np: 1 3 ½ Stopa [ft] Cal [In] Stopa kwadratowa [ft2] Stopa sześcienna [ft3] Onze [oz] Np: 1 3,5 Stopa [ft] Funt [lb] Np: 15 ½ Stopa [ft] Np: 15.5 Pound-Force [lbf] Wybór kolumny Wybór jednostki Ilość miejsc po przecinku 34 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

37 Górne menu Edytuj cadwork Listy Dostosowanie Dla każdej kolumny można wybrać sposób dostosowania w pionie i poziomie. Dane mogą zostać dopasowane do lewej krawędzi, do środka lub do prawej krawędzi. Także istnieje możliwość dostosowania w pionie. Zmiany zostaną zastosowane dla całej wybranej kolumny. Ramka / Cieniowanie Można określić wygląd listy Zewnętrzne ograniczenie Ramka zewnętrzna Ograniczenie tytułu Linia pod wierszem tytułu Ograniczenie danych: Linie pomiędzy wierszami danych Ograniczenie wiersza podsumowania: górny Linia powyżej wiersza podsumowania Ograniczenie wiersza podsumowania: dolny Linia poniżej wiersza podsumowania Pionowe linie: Cieniowanie: Cieniownie co drugi wiersz Można wybrać rodzaje linii: normalna, pogrubiona lub brak linii. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

38 cadwork Listy Górne menu - Wygląd Ustawienia są widoczne tylko podczas wydruku. Cieniowanie zostanie dodatkowo przedstawione na listach. 36 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

39 Górne menu Edytuj cadwork Listy Kolumna Można wybrać szerokość kolumn. W menu Wygląd mamy dwie możliwości. Możemy wpisać bezpośrednio szerokość lub wybrać szerokość optymalną. Wpisanie wartości: W oknie tym wpisujemy szerokość aktualnie wybranej kolumny w pikselach. Szerokość w pikselach Szerokości mogą zostać szybciej określone za pomocą klawiszy myszy Optymalna szerokość: Szerokość kolumny zostanie automatycznie dopasowana do najdłuższej zawartości. Optymalna szerokość może zostać wybrana na różne sposoby: Z menu Wygląd, Kolumna, Optymalna szerokość Klikając (Ś)rodkowym klawiszem myszy na nagłówek kolumny Podwójne kliknięcie na obrys kolumny FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

40 cadwork Listy Górne menu - Wygląd Wiersz Można także dostosować wysokość wiersza. Opcja analogiczna do powyższej. Wprowadzenie wysokości: Wysokość wiersza Optymalna wysokość: Wysokość wierszy zostanie automatycznie dopasowana do rozmiaru czcionki. Optymalna szerokość może zostać wybrana na różne sposoby: Z menu Wygląd, Kolumna, Optymalna wysokość Klikając (Ś)rodkowym klawiszem myszy na nagłówek wiersza Podwójne kliknięcie na obrys wiersza 38 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

41 Górne menu Edytuj cadwork Listy Wzór formatu Wczytaj ustawienia Można wczytać plik z odpowiednimi ustawieniami Zapisz ustawienia Można zapisać aktualne ustawienia wyglądu listy w pliku. Wczytaj plik startowy Można załadować plik Initu, ustawienia jego będą automatycznie wczytywane podczas uruchomienia modułu list. Zapisz plik startowy Można zapisać ustawienia w pliku startowym. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

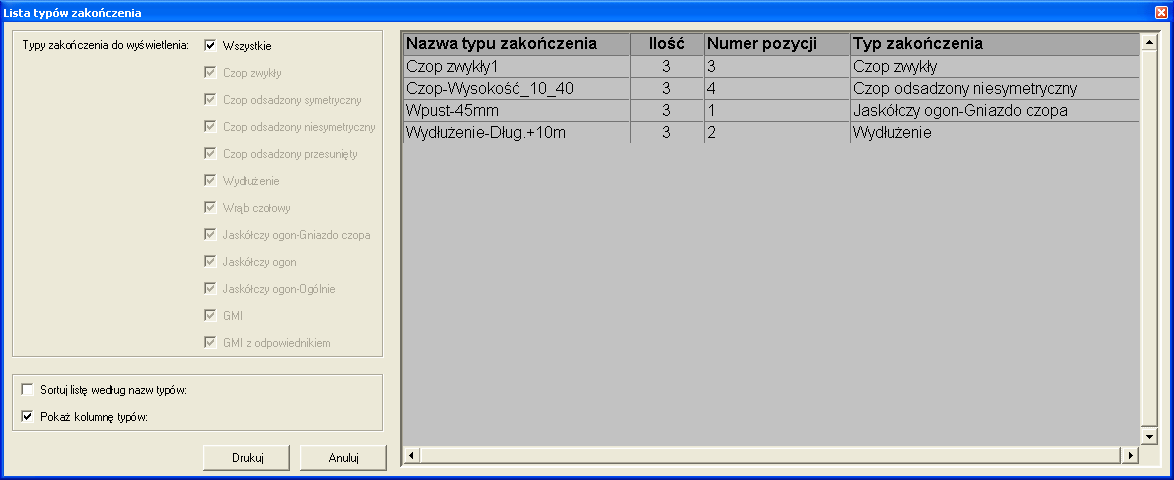

42 cadwork Listy Górne menu - Wygląd Ekstra Lista typów zakończenia Można wydać listę z typami zakończenia. Po wybraniu, które typy zakończenia mają być widoczne (wszystkie, czop zwykły, czop odsadzony, wydłużenie, itd.) można taką listę wydrukować. Lista ta może zostać posortowana według nazwy typów, ilości, numerów pozycji. Wybór typów zakończenia Lista sortowana według typów lub nazw Tabela z aktualnymi typami zakończenia Wyświetlenie kolumny typów Wydrukowanie listy 40 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

43 Górne menu Edytuj cadwork Listy Optymalizacja Z modułem list można przeprowadzić optymalizację belek. Oznacza to dostosowanie istniejących części w modelu 3D do elementów surowych znajdujących się na składzie. Celem optymalizacji jest otrzymanie jak najmniejszej ilości odpadów. W oknie ustawień zostaną pokazane wszystkie przekroje poprzeczne. Dla każdego wybranego przekroju należy zdefiniować długość elementu surowego, znajdującego się na składzie oraz podać ilość elementów. Dla jedego przekroju poprzecznego może zostać zdefiniowanych więcej niż jeden element surowy. Gdy nie podamy ilości elementów surowych, to zostanie przyjęta nieograniczona ich ilość. Pomarańczowe tło oznacza, że żaden element surowy nie został jeszcze przypisany do przekroju. Aby rozpocząć optymalizację, musimy zdefiniować elementy dla wszystkich przekrojów poprzecznych. Mamy do dyspozycji następujące ustawienia: Który numer powiniem zostać pokazany w rezultacie W rezultacie za każdą długością części zostanie podany numer pozycji. Standardowo jest to numer produkcji. Użyj optymalizacji dla: Wszystkie elementy zostaną zoptymalizowane, które są pokazane na liście lub tylko te, które są zaznaczone w zasięgu listy. Szerokość cięcia: Strata, która występuje pomiędzy dwoma elementami. Odpowiada grubości piły. Odcięcie z przodu: Szerokość odcięcia na początku każdego elementu surowego Odcięcie z tyłu: Szerokość odcięcia na końcu każdego elementu surowego Wygeneruj skład długości automatycznie: Zostanie wyłącznona możliwość ręcznej edycji długości elementów surowych. Po podaniu najkrótszej i najdłuższej długości elementu surowego oraz jej stopniowania, zostanie przeprowadzona automatyczna optymalizacja (nieograniczona ilość elementów surowych). FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

44 cadwork Listy Górne menu - Wygląd Podanie, które nr poz. mają zostać wyświetlone w podsumowaniu Wybrane przekroje dla optymalizacji Wybór, które elementy mają zostać zoptymalizowane Wszystkie przekroje poprzeczne Definicja składu długości. W drugiej kolumnie można podać maks. ilość tych elementów Rozpoczęcie optymalizacji 42 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

45 Górne menu Edytuj cadwork Listy Więcej ustawień: Eksport Camwork: Dodatkowo zostanie wydany plik, który można wczytać w program camwork, razem z danymi maszyny. W oparciu o ten plik camwork rozpozna podział na elementy surowe. Pokaż grupę w podsumowaniu: Dla każdego elementu zostanie wyświetlona grupa w podsumowaniu. Można także pokazać pozostałą długość Kolumna z najmniejszą i największą długością elementu: Gdy opcja automatycznej optymalizacji jest wyłączona, można pokazać, w oknie ustawień, kolumnę z najmniejszą i największą długością elementu. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

46 cadwork Listy Górne menu - Wygląd Wynik optymalizacji: Wynik optymalizacji zostanie przedstawiony w pliku tekstowym i otworzony za pomocą edytora tesktowego. Gdy wystąpią problemy podczas optymalizacji, to zostaną one wyświetlone w pierwszym wierszu. Aby otrzymać poprawny wynik optymalizacji wszystkie błędy muszą zostać rozwiązane. W podsumowaniu przedstawione zostały ilości metrów bieżących drewna, długości zastosowanych elementów surowych, procentowo strata i zysk. Długość zastosowanego elementu surowego Długość zastosowanego elementów w konstrukcji Numer pozycji Najczęstsze błędy: za krótkie elementy surowe za mała ilość elementów surowych strata wynosi więcej niż 20% FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

47 Górne menu Edytuj cadwork Listy 6.5? Menu ''?'' składa się z następujących opcji: Info... Informacje o module, aktualnym numerze wersji, data utworzenia Pomoc Zostanie otworzony katalog z podręcznikami. FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:

48 cadwork Listy Górne menu -? Wersja W oknie tym została przedstawiona historia zmian dokonanych przez programistów w module list 46 FIRMA INFORMATYCZNA MGR INŻ. PIOTR NOWAK TEL:
