1 REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU R C E Z w B I Ł G O R A J U eksploatacja URZĄDZEŃ ELEKTRONICZNYCH Ćwiczenie 8: konfiguracja zdarzeń alarmowych w systemie monitoringu analogowego CCTV Opracował mgr inż. Artur Kłosek Biłgoraj 2014

2

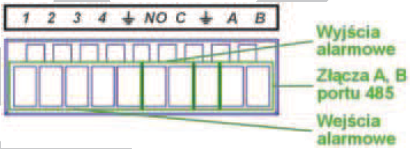

3 Program ćwiczenia. U 1. wykonanie Instalacji monitoringu dla trzech kamer Podłącz do wejść rejestratora BCS DVR0404 sygnały video z kamery box SONY Effio AT8070 oraz kamery w obudowie czujnika ruchu PIR60. Do zasilenia kamer napięciem 12 V wykorzystaj zasilacz stabilizowany ZK Do wyjścia rejestratora podłącz monitor LCD i uruchom podgląd bieżący kamer Podłącz do rejestratora kamerę obrotową PH-10H używając dedykowanego zasilacza. Do odpowiedniego wejścia rejestratora podłącz zaciski portu RS-485 do sterowania PTZ kamery Podłącz rejestrator do sieci istniejącej na pracowni wykorzystując switch D-Link, uruchom w komputerze program ConfigTool i za jego pomocą określ adres IP rejestratora. Zaloguj się do rejestratora za pomocą przeglądarki internetowej używając loginu admin i hasła admin Skonfiguruj w menu Konfiguracja/PAN/TILT/ZOOM funkcję sterowania PTZ wiedząc, że w kamerze przełączniki protokołu ustawione są na P1 - zał, P2 - wył, a identyfikator kamery ID = Sprawdź poprawność działania funkcji zoom oraz obrotnicy kamery wykonując ruchy we wszystkich płaszczyznach za pomocą przycisku wielokierunkowego w rejestratorze. 2. Konfiguracja zdarzeń alarmowych w rejestratorze BCS W menu Konfiguracja/Sieć wpisz odpowiedni dla sieci CKP adres bramy, a w menu Konfiguracja/Ust. DNS adres DNS (np. DNS Google) tak, aby zapewnić rejestratorowi dostęp do internetu W menu Konfiguracja/Sieć/ (str. 124 instrukcji) skonfiguruj parametry niezbędne do powiadomień przez wykorzystując skrzynkę pocztową o parametrach: monitoring.rcez@o2.pl nazwa użytkownika: monitoring.rcez@o2.pl hasło: trewerty nazwa serwera SMTP: poczta.o2.pl port serwera SMTP: 587 oraz odbiorców wiadomości wpisując adres własnej skrzynki poczty elektronicznej W menu Konfiguracja/Sieć/NAS (str. 126) skonfiguruj parametry serwera FTP do uploadu nagrań wykorzystując konto FTP o parametrach: adres serwera: monitoring-rcez.cba.pl nazwa użytkownika: admin@monitoring-rcez.cba.pl hasło: trewerty

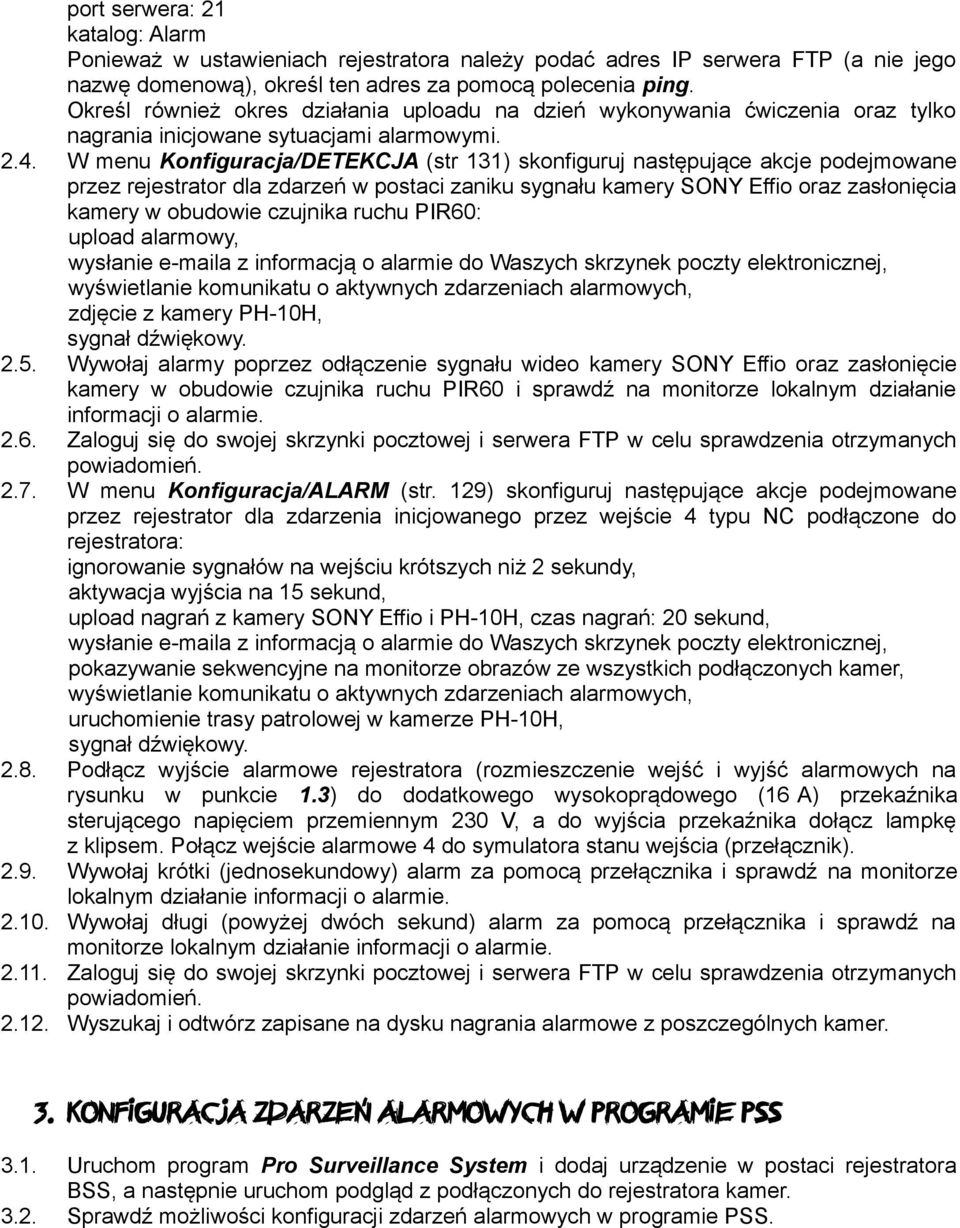

4 port serwera: 21 katalog: Alarm Ponieważ w ustawieniach rejestratora należy podać adres IP serwera FTP (a nie jego nazwę domenową), określ ten adres za pomocą polecenia ping. Określ również okres działania uploadu na dzień wykonywania ćwiczenia oraz tylko nagrania inicjowane sytuacjami alarmowymi W menu Konfiguracja/DETEKCJA (str 131) skonfiguruj następujące akcje podejmowane przez rejestrator dla zdarzeń w postaci zaniku sygnału kamery SONY Effio oraz zasłonięcia kamery w obudowie czujnika ruchu PIR60: upload alarmowy, wysłanie a z informacją o alarmie do Waszych skrzynek poczty elektronicznej, wyświetlanie komunikatu o aktywnych zdarzeniach alarmowych, zdjęcie z kamery PH-10H, sygnał dźwiękowy Wywołaj alarmy poprzez odłączenie sygnału wideo kamery SONY Effio oraz zasłonięcie kamery w obudowie czujnika ruchu PIR60 i sprawdź na monitorze lokalnym działanie informacji o alarmie Zaloguj się do swojej skrzynki pocztowej i serwera FTP w celu sprawdzenia otrzymanych powiadomień W menu Konfiguracja/ALARM (str. 129) skonfiguruj następujące akcje podejmowane przez rejestrator dla zdarzenia inicjowanego przez wejście 4 typu NC podłączone do rejestratora: ignorowanie sygnałów na wejściu krótszych niż 2 sekundy, aktywacja wyjścia na 15 sekund, upload nagrań z kamery SONY Effio i PH-10H, czas nagrań: 20 sekund, wysłanie a z informacją o alarmie do Waszych skrzynek poczty elektronicznej, pokazywanie sekwencyjne na monitorze obrazów ze wszystkich podłączonych kamer, wyświetlanie komunikatu o aktywnych zdarzeniach alarmowych, uruchomienie trasy patrolowej w kamerze PH-10H, sygnał dźwiękowy Podłącz wyjście alarmowe rejestratora (rozmieszczenie wejść i wyjść alarmowych na rysunku w punkcie 1.3) do dodatkowego wysokoprądowego (16 A) przekaźnika sterującego napięciem przemiennym 230 V, a do wyjścia przekaźnika dołącz lampkę z klipsem. Połącz wejście alarmowe 4 do symulatora stanu wejścia (przełącznik) Wywołaj krótki (jednosekundowy) alarm za pomocą przełącznika i sprawdź na monitorze lokalnym działanie informacji o alarmie Wywołaj długi (powyżej dwóch sekund) alarm za pomocą przełącznika i sprawdź na monitorze lokalnym działanie informacji o alarmie Zaloguj się do swojej skrzynki pocztowej i serwera FTP w celu sprawdzenia otrzymanych powiadomień Wyszukaj i odtwórz zapisane na dysku nagrania alarmowe z poszczególnych kamer. 3. Konfiguracja zdarzeń alarmowych w programie pss 3.1. Uruchom program Pro Surveillance System i dodaj urządzenie w postaci rejestratora BSS, a następnie uruchom podgląd z podłączonych do rejestratora kamer Sprawdź możliwości konfiguracji zdarzeń alarmowych w programie PSS.

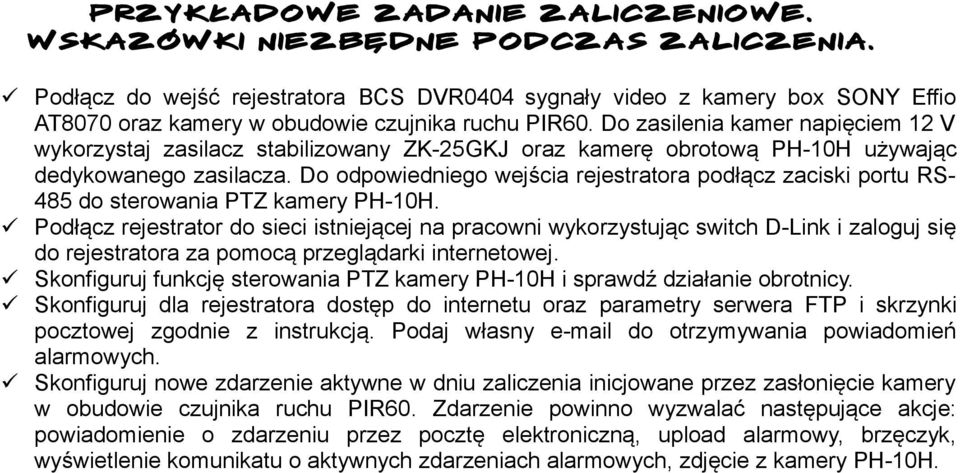

5 Przykładowe zadanie zaliczeniowe. wskazówki niezbędne podczas zaliczenia. Podłącz do wejść rejestratora BCS DVR0404 sygnały video z kamery box SONY Effio AT8070 oraz kamery w obudowie czujnika ruchu PIR60. Do zasilenia kamer napięciem 12 V wykorzystaj zasilacz stabilizowany ZK-25GKJ oraz kamerę obrotową PH-10H używając dedykowanego zasilacza. Do odpowiedniego wejścia rejestratora podłącz zaciski portu RS- 485 do sterowania PTZ kamery PH-10H. Podłącz rejestrator do sieci istniejącej na pracowni wykorzystując switch D-Link i zaloguj się do rejestratora za pomocą przeglądarki internetowej. Skonfiguruj funkcję sterowania PTZ kamery PH-10H i sprawdź działanie obrotnicy. Skonfiguruj dla rejestratora dostęp do internetu oraz parametry serwera FTP i skrzynki pocztowej zgodnie z instrukcją. Podaj własny do otrzymywania powiadomień alarmowych. Skonfiguruj nowe zdarzenie aktywne w dniu zaliczenia inicjowane przez zasłonięcie kamery w obudowie czujnika ruchu PIR60. Zdarzenie powinno wyzwalać następujące akcje: powiadomienie o zdarzeniu przez pocztę elektroniczną, upload alarmowy, brzęczyk, wyświetlenie komunikatu o aktywnych zdarzeniach alarmowych, zdjęcie z kamery PH-10H.
