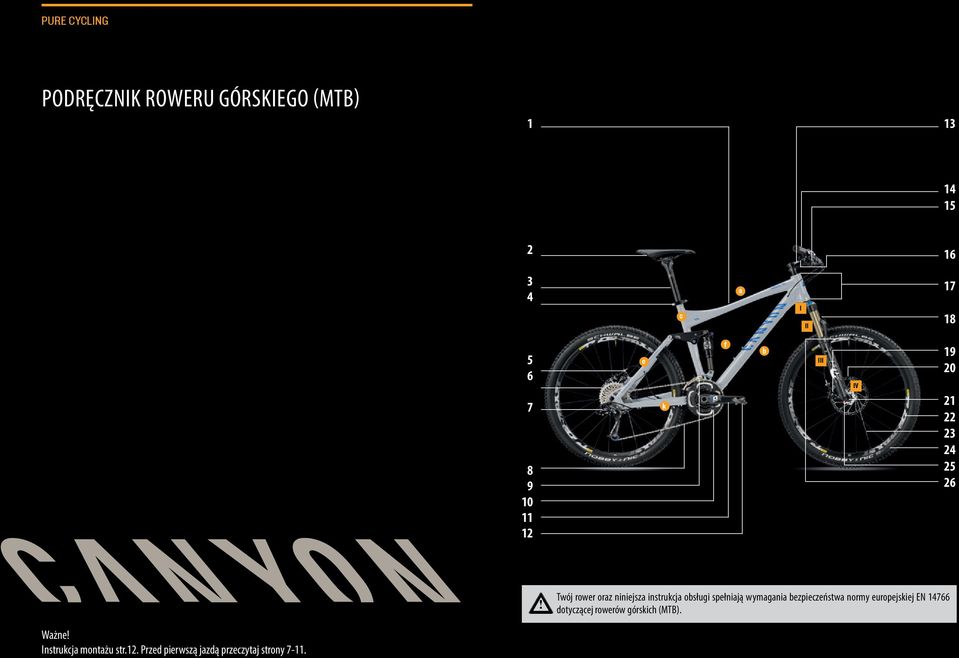

1 PURE CYCLING PODRĘCZNIK ROWERU GÓRSKIEGO (MTB) c a I II e k f b III IV ! Twój rower oraz nnejsza nstrukcja obsług spełnają wymagana bezpeczeństwa normy europejskej EN dotyczącej rowerów górskch (MTB). Ważne! Instrukcja montażu str.12. Przed perwszą jazdą przeczytaj strony 7-11.

2 SPIS TREŚCI OPIS CZĘŚCI 1 Rama: a rura górna b rura dolna c rura podsodełkowa d rura dolna tylnego wdelca e rura górna tylnego trójkąta f amortyzator 2 sodełko 3 sztyca 4 zacsk sztycy 5 hamulec tylny 6 zębatka tylna 7 przerzutka tylna 8 łańcuch 9 przerzutka przedna 10 zębatka 11 mechanzm korbowy 12 pedał WSKAZÓWKI DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI POŚWIĘĆ SZCZEGÓLNĄ UWAGĘ NASTĘPUJĄCYM SYMBOLOM: Opsane możlwe konsekwencje ne są przedstawane w nstrukcj za każdym razem, gdy pojawają sę te symbole. Ten symbol wskazuje na możlwe nebezpeczeństwo dla życa zdrowa w raze neprzestrzegana odpowednch poleceń lub nepodjęca odpowednch środków ostrożnośc. 13 wspornk kerowncy 14 kerownca 15 dźwgna hamulca 16 manetka 17 łożyska sterowe 18 amortyzowany wdelec: I głowca wdelca II goleń górna III goleń dolna IV hak wdelca 19 hamulec przedn 20 tarcza hamulcowa Koło: 21 szybkozamykacz 22 obręcz koła 23 szprycha 24 opona 25 pasta 26 zawór Ten symbol ostrzega przed neodpowednm! zachowanem, którego konsekwencją są szkody materalne oraz szkody dla środowska. Ten symbol nformuje o obsłudze produktu lub danym fragmence nstrukcj obsług, na który należy zwrócć szczególną uwagę. 2 Powtane 4 Użytkowane zgodne z przeznaczenem 7 Przed perwszą jazdą 10 Przed każdą jazdą 12 Montaż z opakowana BkeGuard 40 Pakowane roweru Canyon 41 Sposób obchodzena sę z szybkozamykaczam osam wtykanym 41 W jak sposób pewne zamocować koło 43 Wskazówk dotyczące montażu kół za pomocą os wtykanych 44 O czym należy pamętać przy domontowywanu elementów modyfkacjach? 45 Specyfka materału karbon 46 Wskazówk dotyczące pelęgnacj 47 Specyfka rowerów typu freerde 49 Po upadku 51 Zestawy ramowe - wskazówk dotyczące złożena, dane technczne 56 Dopasowane roweru Canyon do rowerzysty 57 Ustawane wysokośc sedzena 59 Ustawane wysokośc kerowncy 59 Wspornk kerowncy / system bezgwntowy Aheadset 62 Długość sedzena ustawane sodełka 63 Przesuwane sodełka ustawane nachylena sodełka 65 Przestawane kerowncy dźwgn hamulca 65 Ustawane pozycj kerowncy poprzez przekręcane kerowncy 67 Regulacja odległośc do dźwgn hamulca 68 Systemy pedałów 68 Przegląd zasad dzałana różnych systemów: 70 Ustawane konserwacja 71 Układ hamulcowy 72 Zasady dzałana zużyce 73 Kontrola ustawane hamulców tarczowych 73 Sprawdzene dzałana 74 Hamulce typu AVID, FORMULA, MAGURA oraz SHIMANO 75 Układ przełączana begów 76 Zasady dzałana obsługa 79 Kontrola ustawane układu przełączana begów 79 Przerzutka tylna 79 Ustawane zderzaków krańcowych 81 Przerzutka przedna 82 Shmano D2 84 Korba 84 Pelęgnacja łańcucha 85 Zużyce łańcucha 86 Koła - opony, dętk oraz cśnene powetrza 89 Ruch obrotowy obręczy, naprężene szprych 90 Mocowane koła za pomocą szybkozamykaczy 90 Mocowane koła za pomocą systemu os wtykanych 91 Naprawa opon 91 Wymontowane koła 92 Demontaż opon drutowanych zwjanych 93 Montaż opon drutowanych zwjanych 95 Demontaż opon bezdętkowych 95 Naprawa opon bezdętkowych 96 Montaż opon bezdętkowych 97 Montowane koła 98 Łożysko sterowe 98 Sprawdzane ustawane 99 Łożysko sterowe Aheadset 100 Amortyzacja 100 Glosarusz - Amortyzacja 101 Amortyzowany wdelec 101 Zasady dzałana 102 Ustawane konserwacja 105 Full Suspenson (pełna amortyzacja) 105 Specyfka pozycj sedzena 105 Ustawane konserwacja 108 Transport Twojego roweru Canyon 110 Ogólne wskazówk pelęgnacyjne przeglądy 110 Myce pelęgnacja Twojego roweru Canyon 112 Przechowywane składowane Twojego roweru Canyon 113 Konserwacja przeglądy 114 Interwały czasowe serwsowana konserwacj 116 Zalecane momenty dokręcana 120 Regulacje prawne dotyczące udzału w ruchu drogowym 121 Odpowedzalność za wady fzyczne 123 Gwarancja 124 Serws Crash Replacement

3 2 POWITANIE POWITANIE 3 SZANOWNY KLIENCIE FIRMY CANYON! W podręcznku tym zawarlśmy wele porad dotyczących obsług roweru Canyon oraz lczne nformacje na temat technk rowerowej, konserwacj pelęgnacj. Prosmy o dokładne zapoznane sę z nnejszym podręcznkem. Warto przeczytać podręcznk - nawet, jeżel uważasz, że jesteś rowerowym starym wygą, gdyż już przez całe życe jeźdzsz na rowerze. Technka rowerowa zrobła duże postępy na przestrzen ostatnch lat. Dla własnego bezpeczeństwa oraz aby jazda twom rowerem Canyon zawsze sprawała C przyjemność należy przeczytać dokładne całą drukowaną część nnejszego podręcznka, dokładne wykonać nstrukcję montażu w rozdzale Montaż z opakowana BkeGuard, wząć pod uwagę przestrzegać wskazówk w rozdzale Przed perwszą jazdą, w rozdzale Użytkowane zgodne z przeznaczenem sprawdzć, do jakego użytku przeznaczony jest twój nowy rower Canyon oraz le wynos dopuszczalna masa łączna (rowerzysta, ubór bagaż) jak przeprowadzć przed każdą jazdą wymaganą kontrolę sprawnośc roweru. Pomoc w jej przeprowadzenu znajdzesz w rozdzale Przed każdą jazdą tego podręcznka. Ne wsadaj na rower, jeżel ne zdał on w 100 proc. kontrol sprawnośc. Na załączonym do tego podręcznka cyfrowym nośnku danych znajduje sę wele nformacj na temat wykonywana konserwacj oraz utrzymywana roweru w stane sprawnośc. W raze ch przeprowadzana należy stale brać pod uwagę, że nstrukcje wskazówk te dotyczą tylko wyłączne tego roweru Canyon ne obowązują one w przypadku nnych rowerów. Ze względu na wele różnych model oraz zmany model stneje możlwość, że opsane prace ne są całkowce kompletne. Z tego względu należy koneczne pamętać o nstrukcjach naszych dostawców komponentów, które znajdują sę w opakowanu BkeGuard. Pamętaj, że wyjaśnena oraz wskazówk mogą ze względu na różne czynnk jak np. stopeń dośwadczena umejętnośc technczne osoby wykonującej lub używane narzędza wymagać uzupełneń, przez co neodzowne mogą być dodatkowe (specjalne) narzędza lub ne opsane środk. Na naszej strone nternetowej znajdzesz ponadto lczne frmy serwsowe, które pomogą C przy mnejszych pracach w zakrese naprawy lub konserwacj. Dla własnego bezpeczeństwa ne warto przecenać swoch umejętnośc. W przypadku jakchkolwek wątplwośc lub pytań należy skontaktować sę z naszym serwsem rowerowym pod nr +49 (0) ! Pamętaj: Nnejszy podręcznk ne ma na celu przekazana użytkownkow wedzy, dzęk której będze on posadał umejętnośc mechanka rowerowego. Nawet nstrukcja o grubośc encykloped ne przekazałaby nformacj o wszystkch możlwych kombnacjach dostępnych rowerów częśc konstrukcyjnych. Dlatego w nnejszym podręcznku skoncentrowalśmy sę na zakuponym właśne przez Cebe rowerze zazwyczaj używanych częścach konstrukcyjnych oraz na wskazanu najważnejszych wskazówek ostrzeżeń. Celem nnejszego podręcznka ne jest równeż umożlwene złożena kompletnego roweru na podstawe zestawu ramowego Canyon! Nnejszy podręcznk ne ma na celu nauczena użytkownka jazdy na rowerze. Dlatego w nnejszym podręcznku skoncentrowalśmy sę na zakuponym właśne przez Cebe rowerze oraz na wskazanu najważnejszych wskazówek ostrzeżeń. Celem nnejszego podręcznka ne jest jednak nauczene użytkownka jazdy na rowerze czy też zasad ruchu drogowego. Podczas jazdy rowerem należy być śwadomym, że jest to potencjalne nebezpeczna czynność że rowerzysta mus zawsze panować nad rowerem. Podczas jazdy rowerem, podobne jak uprawając wszystke nne dyscyplny sportu, można odneść obrażena. Wsadając na rower, trzeba meć śwadomość tego nebezpeczeństwa stan ten zaakceptować. Należy zawsze pamętać, że rower ne posada urządzeń zabezpeczających, dostępnych w samochodze, takch jak karosera czy poduszk powetrzne. Dlatego podczas jazdy zawsze należy zachowywać ostrożność meć wzgląd na nnych uczestnków ruchu drogowego. Ngdy ne wolno jeźdzć rowerem po zażycu lekarstw lub pod wpływem narkotyków lub alkoholu, bądź w chwlach zmęczena. Ngdy ne należy przewozć nnych osób na rowerze. Zawsze trzymać dłone na kerowncy. Na konec jeszcze klka próśb z naszej strony: Zawsze należy jeźdzć tak, aby ne narażać nnych na nebezpeczeństwo. Podczas jazdy w lese oraz po łąkach należy szanować przyrodę. Zawsze bądź odpowedno wyposażony. Należy nosć przynajmnej dopasowany kask, okulary ochronne, stablne obuwe oraz stosowne do jazdy na rowerze rzucające sę w oczy jasne ubrane. Zespół Canyon życzy młych wrażeń na Twom rowerze! Celem nnejszej nstrukcj ne jest złożene roweru z pojedynczych częśc bądź jego naprawa. Zastrzega sę prawo do zman szczegółów techncznych w stosunku do danych lustracj zameszczonych w nstrukcj obsług. Podręcznk ten spełna wymagana normy CE EN Ta nstrukcja podlega ustawodawstwu europejskemu. W przypadku dostawy roweru producent jest zobowązany do dołączena nstrukcj uzupełnających. W kwest nstrukcj uzupełnających odwedź równeż stronę Tekst, koncepcja, zdjęca opracowane grafczne: Zedler Insttut für Fahrradtechnk und -Scherhet GmbH Stan: Czerwec 2014, wydane 3 Publkowane, przedruk, tłumaczene powelane, także fragmentaryczne z użycem medów elektroncznych, oraz wykorzystywane w nnych celach są dozwolone wyłączne po uprzednm uzyskanu psemnej zgody autora. W drodze po lasach polach Zawsze w kasku okularach Proszę odwedzć nas od czasu do czasu na naszej strone Znajdzesz na nej nowośc, wskazówk, przydatne porady oraz adresy naszych dystrybutorów. Dla własnego bezpeczeństwa ne warto przece-! nać swoch umejętnośc podczas montażu regulacj. W raze wątplwośc skorzystaj z pomocy naszego serwsu pod nr +49 (0) E-mal: nfo@canyon.com

4 4 UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM 5 UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM W celu zdefnowana przeznaczena różnych typów naszych rowerów podzellśmy je na różna kategore. Spowodowane jest to faktem, ż już w czase projektowana kreowana naszych rowerów określamy zróżncowane oparte na testach wymog dopasowane do danego rodzaju obcążena w celu zagwarantowana późnej jak najwększego bezpeczeństwa podczas korzystana z naszych rowerów. Dlatego też bardzo ważne jest korzystane z rowerów wyłączne w ramach użytkowana zgodnego z przeznaczenem, gdyż w nnym raze mogłaby zostać przekroczona granca obcążena powodując uszkodzene ramy lub nnych komponentów. Konsekwencją mogą być cężke wypadk. Maksymalna masa łączna rowerzysty wraz z bagażem ne pownna przekraczać 120 kg. Ta maksymalna masa może ewentualne zostać jeszcze bardzej ogranczona przez zalecena użytkowana producentów komponentów. Kategorę twojego roweru rozpoznasz po oznakowanu na rame według następujących symbol. Jeśl ne masz pewnośc, do której kategor zalcza sę twój rower, zawsze masz możlwość skontaktowana sę z naszym centrum serwsowym. Kategora 0 Kategora ta przeznaczona jest dla rowerów dzecęcych. Dzec ne pownny jeźdzć na rowerze w poblżu przepaśc, schodów, basenów oraz na ulcach używanych przez pojazdy mechanczne. Generalne dotyczy to rowerów z oponam welkośc cal. Kategora 1 Rowery tej kategor zaprojektowane są z myślą o jeźdze na utwardzonych drogach, przy czym koła pozostają w stałym kontakce z podłożem. Chodz tu z reguły o rowery wyścgowe z kerowncą wyścgową lub prostą, rowery tratlonowe oraz rowery do jazdy na czas. Maksymalna masa łączna rowerzysty wraz z bagażem ne pownna przekraczać 120 kg. Ta maksymalna masa może ewentualne zostać jeszcze bardzej ogranczona przez zalecena użytkowana producentów komponentów. Kategora 2 Rowery kategor 1 przeznaczone są do jazdy po dobrze utwardzonych drogach tłucznowych oraz stokach offroad, na których opony z powodu mnejszych stopn na krótko tracą przyczepność do nawerzchn. Do kategor tej zalcza sę rowery urban, rowery mejske oraz rowery cyclocross z kerowncą wyścgową hamulcam cantlever lub tarczowym. Kategora 3 Do grupy tej zalczamy rowery kategor 1 oraz 2, które ponadto przeznaczone są do bardzej nerównych neutwardzonych terenów. Równeż sporadyczne skok o maksymalnej wysokośc ok. 60 cm znajdują sę w ramach zakresu użytkowana tych rowerów. Jednak równeż skok tej wysokośc mogą u nedośwadczonych rowerzystów pocągać za sobą neczyste lądowana, poprzez które dochodz do znaczącego podwyższena oddzałujących sł oraz do uszkodzeń lub obrażeń. Do kategor tej należą rowery górske MTB Hardtal oraz rowery w pełn amortyzowane o krótkm ugęcu sprężyny. Kategora 4 Kategora ta zawera rowery z kategor 1-3. Ponadto rowery te nadają sę do jazdy po bardzo nerównym częścowo trudnym kamenstym terene z slnejszym nachylenem oraz przy wyższych prędkoścach. Regularne umarkowane skok wykonywane przez dośwadczonych rowerzystów ne sprawają rowerom tym trudnośc. Wykluczone jednak jest regularne stałe używane rowerów tych na trasach north shore oraz w parkach rowerowych. Rowery te ze względu na slnejsze obcążena poddawać należy po każdej jeźdze kontrolom pod kątem ewentualnych uszkodzeń. Typowym przedstawcelem tej kategor są w pełn amortyzowane rowery o średnm ugęcu sprężyny.

5 6 UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM PRZED PIERWSZĄ JAZDĄ 7 Kategora 5 Ten rodzaj użytkowana odnos sę do bardzo ambtnego, trudnego kamenstego oraz ekstremalne stromego terenu, który pokonać są w stane jedyne dośwadczen technczne dobrze wytrenowan rowerzyśc. Typowe dla kategor tej są wększe skok przy bardzo wysokch prędkoścach oraz ntensywne użytkowane w parkach rowerowych jak jazda downhll. W rowerach tych koneczne należy meć na względze ntensywną kontrolę roweru po każdej jeźdze pod kątem ewentualnych uszkodzeń. Wcześnejsze uszkodzena mogą spowodować awarę już w przypadku o wele słabszych kolejnych obcążeń. Ponadto pamętać należy o regularnej wymane ważnych dla bezpeczeństwa komponentów. Zaleca sę koneczne noszene specjalnych ochranaczy. Typowym przedstawcelem tej kategor są w pełn amortyzowane rowery o długm ugęcu sprężyny jak równeż rowery typu drt-bke. PRZED PIERWSZĄ JAZDĄ 1. Czy jechałeś już kedyś rowerem górskm? Pamętaj, że jazda w terene wymaga szczególnej koncentracj, kondycj oraz dośwadczena. Zapoznaj sę krok po kroku ze swom nowym rowerem górskm w mało uczęszczanym mejscu oraz z terenem, po którym chcesz jeźdzć. Udaj sę na kurs technk. Węcej nformacj na strone 2. Czy znasz dzałane układu hamulcowego? Zazwyczaj rowery Canyon dostarczane są w forme posadającej hamulec przedn uruchamany lewą dźwgną hamulca. Sprawdź, czy możesz obsługwać hamulec przednego koła za pomocą tej samej dźwgn hamulca ręcznego tak jak dotychczas. Jeśl ne, przećwcz nowe rozmeszczene dźwgn, poneważ nerozważne uruchomene hamulca przednego koła może prowadzć do upadku. Udaj sę ewentualne do specjalsty w celu zmany rozmeszczena dźwgn hamulca. Zbyt slne użyce hamulca przednego, ne naśladować Pamętaj, że rozmeszczene dźwgn hamulca! może sę różnć w zależnośc od kraju. Sprawdź, którego hamulca używa sę za pomocą której dźwgn. Jeśl rozmeszczene hamulców ne odpowada dotychczasowym przyzwyczajenom, to należy je ewentualne zmenć.! Fotelk dzecęce są generalne nedozwolone. Dzałane nowoczesnych hamulców może być ewentualne o wele slnejsze nż w przypadku dotychczas używanych przez Cebe hamulców! Z uwag na swoje specjalne przeznaczene nektóre rowery typu drt-bke posadają tylko jeden hamulec.! Jazda z przyczepką dzecęcą jest generalne nedozwolona. Zamontowane bagażnka w rowerach ze sztycam z karbonu jest nedozwolone. Bagaż przewozć należy wyłączne w specjalnym plecaku rowerowym. Mej na uwadze równeż naszą stale aktua lzowaną stronę Na strone tej do naszych model przyporządkowane są grafczne tereny użytku danych rowerów. Z uwag na swoje specjalne przeznaczene nektóre rowery typu drt-bke posadają tylko jeden hamulec. Ngdy ne używaj roweru Canyon w trenażerze, w którym jest on w jakś sposób mocowany Rowery Canyon nadają sę do użytku wyłączne! na tzw. swobodnych rolkach (trenażerach rolkowych bez hamulca). Ngdy ne używaj roweru Canyon w trenażerze, w którym jest on w jakś sposób mocowany. Wykonaj koneczne klka próbnych zahamowań z dala od ruchu drogowego! Zapoznaj sę powol z maksymalnym możlwym opóźnenem. Węcej na temat hamulców znajdzesz w rozdzale Układ hamulcowy. 3. Czy znasz sposób zmany begów? Zapoznaj sę z dzałanem przerzutk w mało uczęszczanym mejscu. Ne należy zmenać jednocześne begów z przodu z tyłu oraz nacskać mocno na pedały podczas zmany begów. Węcej na temat przerzutek znajdzesz w rozdzale Układ przełączana begów. Przekładna łańcuchowa Jeśl trzymasz kerowncę roweru górskego za rog kerowncy, ne masz możlwośc dostana sę do dźwgn hamulców równe szybko jak w przypadku nnych pozycj trzymana. Twoja droga hamowana sę wydłuża. Należy jeźdzć szczególne przewdująco lczyć sę z dłuższym drogam hamowana.

6 8 PRZED PIERWSZĄ JAZDĄ PRZED PIERWSZĄ JAZDĄ 9 4. Wysokość ramy jest odpowedna? Sodełko kerownca ustawone są poprawne? Stań nad górną rurą roweru sprawdź, czy masz w kroku swobodę odpowadającą szerokośc dłon. Jeśl ne, przeczytaj rozszerzone rozdzały nstrukcj znajdujące sę w dalszej częśc nstrukcj lub na załączonej płyce CD lub skontaktuj sę z naszym serwsem pod nr +49 (0) W przypadku jazdy ze zbyt wysoko umeszczoną ramą może w raze szybkego zejśca z roweru dojść do obrażeń. Sodełko ustawone pownno być tak, aby w przypadku rowerów terenowych maratonowych można było jeszcze dosęgnąć pętą do znajdującego sę w najnższym położenu pedału. Sprawdź, czy, sedząc na sodełku, możesz jeszcze dotknąć podłoża czubkam palców. W przypadku rowerów typu all mountan, enduro oraz freerde sodełko umejscowone jest z reguły nżej. W szczególnośc podczas zjeżdżana z góry zalecane jest ustawene sodełka w nższej pozycj. Węcej nformacj na temat ustawena pozycj znajdzesz w rozdzale Dopasowane roweru Canyon do rowerzysty. 5. Jeźdzłeś już rowerem z pedałam zatrzaskowym (nna nazwa: pedały systemowe) oraz odpowednm dla nch obuwem? Przed perwszą jazdą na rowerze z tego typu pedałam należy podczas postoju najperw dokładne zapoznać sę ze sposobem zatrzaskwana zwalnana buta. Najlepej podczas ćwczena oprzeć sę o ścanę zapobegając w ten sposób przewrócenu sę. Nastaw ewentualne pozom ntensywnośc zatrzaskwana zwalnana buta. Przeczytaj koneczne najperw nstrukcję obsług, którą znajdzesz w opakowanu Bke- Guard Węcej nformacj na temat pedałów uzyskasz w rozdzale Systemy pedałów. Sprawdzene wysokośc Obuwe do pedałów zatrzaskowych Pedał zatrzaskowy 6. Należy pamętać, aby roweru Canyon używać tylko zgodne jego przeznaczenem. Rowery górske przeznaczone do jazdy terenowej lub maratonowej ne nadają sę do stromych zjazdów na trudnym kamenstym terene oraz do skoków tp. Do jazdy all mountan lub enduro dostępne są specjalne modele. Na rowerach modelu Torque uprawać można tzw. freerdng. Należy pamętać, że co nektóry manewr profesjonalnego rowerzysty łatwo wygląda, w rzeczywstośc wymaga jednak ntensywnego trenngu oraz dośwadczena. Ne przecenaj swoch umejętnośc dla własnego bezpeczeństwa. Rowery Canyon zaprojektowane są z reguły z uwzględnenem masy łącznej (lcząc rowerzystę wraz z bagażem) wynoszącej 120 kg. Grancy tej w żadnym wypadku ne wolno przekraczać. Węcej nformacj na temat przeznaczonego użytkowana znaleźć można w rozdzale Użytkowane zgodne z przeznaczenem. 7. Czy Twój rower zawera elementy z karbonu? Należy pamętać, że karbon jest materałem wymagającym szczególnej peczołowtośc oraz ostrożnego użytkowana. Należy koneczne przeczytać rozdzał Specyfka materału karbon. 8. Jeśl dokonałeś zakupu roweru z amortyzatorem, powneneś sprawdzć cśnene wdelca. W celu ustawena cśnena użyj w raze potrzeby załączonej do opakowana BkeGuard pompk. Neprawdłowe ustawene może prowadzć do ch wadlwego dzałana lub uszkodzeń przy amortyzowanym wdelcu. Zawsze w takej sytuacj pogarszają sę właścwośc jezdne ne można zagwarantować maksymalnego bezpeczeństwa jazdy. Dalsze nformacje na ten temat znajdzesz w rozdzałach Amortyzowany wdelec oraz Full-Suspenson (pełna amortyzacja). Jazda w terene Materał karbon Rower z amortyzatorem W przypadku braku dośwadczena lub zbyt slnego naprężena pedałów zatrzaskowych ne można ewentualne uwolnć buta z pedału! Nebezpeczeństwo upadku! Rowery górske Canyon to urządzena sportowe wyższej klasy przedstawające lekką konstrukcję dzęk najwyższej sztuce nżyner. Równeż Ty zostań profesjonalstą w obchodzenu sę z tym materałem. Błędne użytkowane, neprofesjonalny montaż lub nedostateczna konserwacja mogą negatywne wpłynąć na bezpeczeństwo roweru. Nebezpeczeństwo wypadku!

7 10 PRZED KAŻDĄ JAZDĄ PRZED KAŻDĄ JAZDĄ 11 PRZED KAŻDĄ JAZDĄ PRZED KAŻDĄ JAZDĄ TRZEBA SPRAWDZIĆ NASTĘPU- JĄCE PUNKTY: 1. Czy szybkozamykacze przednego tylnego koła, sztycy oraz pozostałych komponentów jak ose wtykane są prawdłowo zamknęte? Blższe nformacje na ten temat w rozdzale Sposób obchodzena sę z szybkozamykaczam osam wtykanym. 2. Czy opony są w dobrym stane czy cśnene w nch jest wystarczające? Obracaj swobodne oba koła, aby skontrolować ruch obrotowy. W ten sposób na czas można wykryć boczne pęknęce opony, złamane os zerwane szprychy. Blższe nformacje na ten temat w rozdzale Koła - opony, dętk oraz cśnene powetrza. 3. Wykonaj próbę hamulców podczas postoju, przycągając slne dźwgnę hamulca w kerunku kerowncy. Już po krótkm skoku dźwgn mus powstać pewen nacsk; po zacągnęcu dźwgna ne pownna stykać sę z kerowncą! W przypadku hydraulcznych hamulców (tarczowych) ne może wycekać płyn. Dalsze wskazówk na temat hamulców znajdzesz w rozdzale Układ hamulcowy. Sprawdź cśnene opon 4. Jeśl zamerzasz jechać po drogach publcznych lub w porze nocnej, sprawdź nstalację ośwetlenową. Patrz rozdzał Regulacje prawne dotyczące udzału w ruchu drogowym. 5. Spuść rower na zemę z newelkej wysokośc. Skontroluj mejsca, w których dochodz do stukotana. W raze potrzeby sprawdź łożyska połączena śrubowe. 6. Rowery typu freerde jak np. Strve lub Torque wystawone są ze względu na sposób ch użyca na szczególne obcążena. Jeśl posadasz tego typu rower, sprawdź go przed każdą jazdą pod kątem osłabena zmęczena materału w forme zarysowań, wgneceń zagęć. 7. Najważnejszym elementem wyposażena potrzebnego do udanej wyceczk rowerowej jest mała torba na narzędza, którą umeścć należy pod sodełkem. Znajdować sę w nej pownny dwe łyżk do opon z tworzywa sztucznego, ogólne używane klucze mbusowe, zapasowa dętka, Twój telefon komórkowy oraz trochę penędzy. Należy zabrać ze sobą ponadto pompkę, którą przymocować należy do ramy. 8. Należy zabrać ze sobą soldny zamek do roweru w raze zamaru odstawena Twojego roweru Canyon. Tylko rower Canyon przypęty do neruchomego obektu zabezpeczony jest przed obcym. W cemnośc ngdy ne jeźdzj bez ośwetlena Zestaw awaryjny Po przycągnęcu dźwgna hamulca ne pownna stykać sę z kerowncą Jeśl szybkozamykacze ne są prawdłowo zamknęte, od roweru mogą odłączyć sę częśc. Nebezpeczeństwo upadku! Ne należy rozpoczynać jazdy, jeśl Twój rower Canyon ne spełna któregoś z powyższych warunków! Aby unknąć szkód przy twom rowerze Canyon,! należy przestrzegać maksymalnej dopuszczalnej masy łącznej oraz przepsów dotyczących transportu bagażu dzec w rozdzale Użytkowane zgodne z przeznaczenem. Przed transportem roweru samochodem osobowym lub samolotem należy ponadto zapoznać sę z rozdzałem Transport Twojego roweru Canyon. Na skutek wpływów podłoża sł, które oddzałują na rower, jest on narażony na slne obcążena. Na tego rodzaju obcążena dynamczne różne elementy konstrukcyjne reagują zużycem zmęczenem. Należy regularne kontrolować rower pod kątem oznak zużyca, zadrapań, odkształceń, przebarweń lub początkowych pęknęć. Elementy konstrukcyjne, których okres żywotnośc sę skończył, mogą nagle zaweść w dzałanu. Rower Canyon należy poddawać regularnym przeglądom w celu ewentualnej wymany danych elementów. Blższe nformacje na temat utrzymywana roweru w stane sprawnośc oraz bezpeczeństwa eksploatacj roweru znajdzesz w rozdzałach Ogólne wskazówk pelęgnacyjne przeglądy, Zalecane momenty dokręcana oraz Interwały czasowe serwsowana konserwacj.

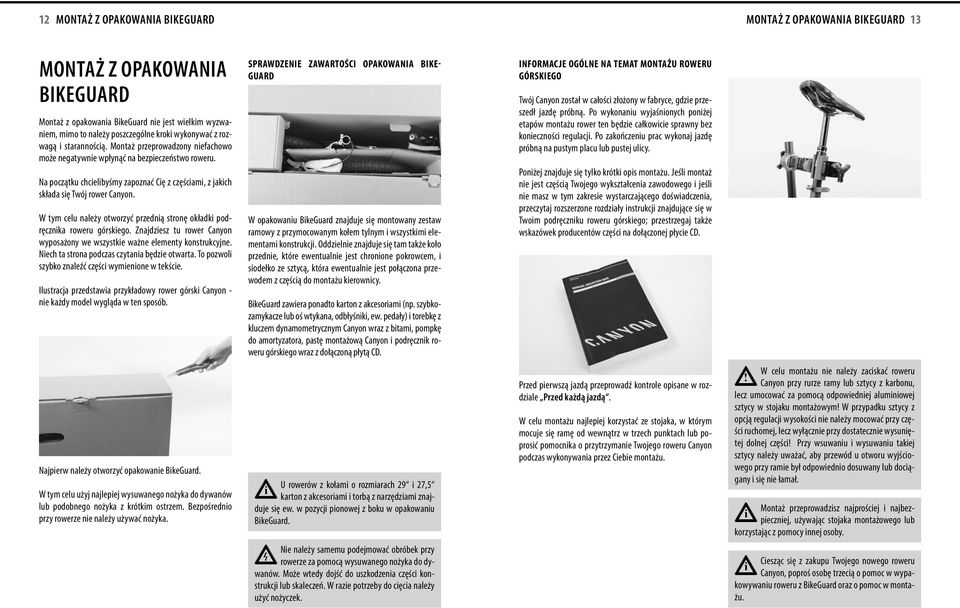

8 12 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 13 MONTAŻ Z OPAKOWANIA BIKEGUARD Montaż z opakowana BkeGuard ne jest welkm wyzwanem, mmo to należy poszczególne krok wykonywać z rozwagą starannoścą. Montaż przeprowadzony nefachowo może negatywne wpłynąć na bezpeczeństwo roweru. Na początku chcelbyśmy zapoznać Cę z częścam, z jakch składa sę Twój rower Canyon. W tym celu należy otworzyć przedną stronę okładk podręcznka roweru górskego. Znajdzesz tu rower Canyon wyposażony we wszystke ważne elementy konstrukcyjne. Nech ta strona podczas czytana będze otwarta. To pozwol szybko znaleźć częśc wymenone w tekśce. Ilustracja przedstawa przykładowy rower górsk Canyon - ne każdy model wygląda w ten sposób. SPRAWDZENIE ZAWARTOŚCI OPAKOWANIA BIKE- GUARD W opakowanu BkeGuard znajduje sę montowany zestaw ramowy z przymocowanym kołem tylnym wszystkm elementam konstrukcj. Oddzelne znajduje sę tam także koło przedne, które ewentualne jest chronone pokrowcem, sodełko ze sztycą, która ewentualne jest połączona przewodem z częścą do montażu kerowncy. BkeGuard zawera ponadto karton z akcesoram (np. szybkozamykacze lub oś wtykana, odbłyśnk, ew. pedały) torebkę z kluczem dynamometrycznym Canyon wraz z btam, pompkę do amortyzatora, pastę montażową Canyon podręcznk roweru górskego wraz z dołączoną płytą CD. INFORMACJE OGÓLNE NA TEMAT MONTAŻU ROWERU GÓRSKIEGO Twój Canyon został w całośc złożony w fabryce, gdze przeszedł jazdę próbną. Po wykonanu wyjaśnonych ponżej etapów montażu rower ten będze całkowce sprawny bez konecznośc regulacj. Po zakończenu prac wykonaj jazdę próbną na pustym placu lub pustej ulcy. Ponżej znajduje sę tylko krótk ops montażu. Jeśl montaż ne jest częścą Twojego wykształcena zawodowego jeśl ne masz w tym zakrese wystarczającego dośwadczena, przeczytaj rozszerzone rozdzały nstrukcj znajdujące sę w Twom podręcznku roweru górskego; przestrzegaj także wskazówek producentów częśc na dołączonej płyce CD. Najperw należy otworzyć opakowane BkeGuard. W tym celu użyj najlepej wysuwanego nożyka do dywanów lub podobnego nożyka z krótkm ostrzem. Bezpośredno przy rowerze ne należy używać nożyka. U rowerów z kołam o rozmarach 29 27,5 karton z akcesoram torbą z narzędzam znajduje sę ew. w pozycj ponowej z boku w opakowanu BkeGuard. Przed perwszą jazdą przeprowadź kontrole opsane w rozdzale Przed każdą jazdą. W celu montażu najlepej korzystać ze stojaka, w którym mocuje sę ramę od wewnątrz w trzech punktach lub poprosć pomocnka o przytrzymane Twojego roweru Canyon podczas wykonywana przez Cebe montażu. W celu montażu ne należy zacskać roweru! Canyon przy rurze ramy lub sztycy z karbonu, lecz umocować za pomocą odpowednej alumnowej sztycy w stojaku montażowym! W przypadku sztycy z opcją regulacj wysokośc ne należy mocować przy częśc ruchomej, lecz wyłączne przy dostateczne wysunętej dolnej częśc! Przy wsuwanu wysuwanu takej sztycy należy uważać, aby przewód u otworu wyjścowego przy rame był odpowedno dosuwany lub docągany sę ne łamał. Montaż przeprowadzsz najproścej najbezpecznej, używając stojaka montażowego lub korzystając z pomocy nnej osoby. Ne należy samemu podejmować obróbek przy rowerze za pomocą wysuwanego nożyka do dywanów. Może wtedy dojść do uszkodzena częśc konstrukcj lub skaleczeń. W raze potrzeby do cęca należy użyć nożyczek. Cesząc sę z zakupu Twojego nowego roweru Canyon, poproś osobę trzecą o pomoc w wypakowywanu roweru z BkeGuard oraz o pomoc w montażu.

9 14 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 15 UŻYWANIE KLUCZA DYNAMOMETRYCZNEGO CANYON UŻYWANIE PASTY MONTAŻOWEJ CANYON W celu pewnego bezpecznego przymocowana dwóch elementów konstrukcj frma Canyon jest przekonana, że użyce klucza dynamometrycznego jest neodzowne. Wsuń odpowedn bt do klucza dynamometrycznego Canyon. Wsuń klucz mbusowy całkowce w łeb śruby. Częśc z karbonu są bardzo podatne na uszkodzena wskutek zbyt slnego zacsku. Pasta montażowa Canyon stwarza dodatkową przyczepność mędzy dwoma powerzchnam, redukując w ten sposób słę zacsku o nawet 30%. Gwarantuje także optymalną ochronę przed korozją - nawet w mokrych warunkach. Pasta montażowa Canyon nadaje sę do wszystkch połączeń karbonu alumnum. Jest do tego dealna, poneważ ne ulega utwardzenu. Przekroczene maksymalnego momentu dokręcana przy śrubach zacskowych (np. przy wspornku, sztycy czy zacsku sztycy) powoduje zbyt wysoką słę zacsku. Może ona doprowadzć do awar elementu konstrukcj spowodować tym samym wypadek. Ponadto w takm przypadku gwarancja produktu trac moc. Śruby dokręcone za mocno lub zbyt luźno mogą być przyczyną awar tym samym wypadku. Dlatego należy dokładne przestrzegać wytycznych frmy Canyon dotyczących momentów dokręcana. Kręć powol, trzymając uchwyt klucza dynamometrycznego Canyon. Jeśl śruba jest dokręcona, wskazówka przekracza skalę. Kręcene należy zakończyć w momence, gdy wskazówka znajduje sę na cyfrze wyznaczonego momentu dokręcana. Jest to zalecane przede wszystkm w obszarach zacsku mędzy kerowncą a wspornkem, rurą wdelca a wspornkem oraz sztycą a rurą podsodełkową. W tych trzech obszarach zbyt duża sła zacsku może uszkodzć częśc, co może doprowadzć do ch znszczena lub wygaśnęca gwarancj. Pasta montażowa Canyon chron dzęk redukcj sły zacsku włókna karbonu przed znszczenem. Ponadto zapobega często spotykanemu trzeszczenu w mejscach zacsku. Przy sztycach u rowerów górskch zasadnczo należy używać pasty montażowej, zapewn to stablne sedzene. Obnżene sztycy prowadz do lekkego zarysowana powerzchn. Jest to normalne zużyce ne stanow powodu do reklamacj. Do montażu należy użyć klucza dynamometrycznego Canyon załączonego do opakowana BkeGuard. Jeśl masz zamar często przestawać sztycę, Canyon poleca C zamontowane sztycy z możlwoścą regulacj wysokośc.

10 16 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 17 ROZPAKOWYWANIE SPOSÓB POSTĘPOWANIA PRZY SZTYCACH Z OPCJĄ REGULACJI WYSOKOŚCI Przed nałożenem pasty montażowej należy oczyścć odpowedną powerzchnę z cząsteczek brudu pozostałośc smaru. Następne należy naneść cenką równomerną warstwę pasty montażowej Canyon na czystą powerzchnę za pomocą pędzla lub skórzanej ścerk. Wyjmj karton z akcesoram postaw go w zasęgu ręk. Usuń tylny karton ochronny. Wyjmj torbę z narzędzam podręcznkem roweru górskego z kartonu z akcesoram. Jeśl Twój Canyon jest wyposażony w sztycę z opcją regulacj wysokośc, zamontuj ją przed wyjęcem roweru Canyon z opakowana BkeGuard. Sztyca z opcją regulacj wysokośc jest w stane gotowym do jazdy połączona z umocowaną na kerowncy dźwgną za pomocą przewodu przebegającego przez rurę podsodełkową. Otwórz pas na rzepy mocujący sodełko sztycę do koła przednego. Teraz należy zamontować częśc roweru według nstrukcj. Użyj do tego klucza dynamometrycznego Canyon przestrzegaj podanych maksymalnych momentów dokręcana. Usuń nadmar pasty montażowej Canyon szczelne zamknj opakowane. Zdejmj osłonkę z rury podsodełkowej ramy. Usuń przedn karton ochronny. W opakowanu BkeGuard dźwgna sztycy z opcją regulacj wysokośc ne jest koneczne zamontowana na kerowncy. Odkręć szybkozamykacz lub śrubę przy zacsku rury podsodełkowej. Uprzedno przeczytaj rozdzał Sposób obchodzena sę z szybkozamykaczam osam wtykanym w podręcznku roweru górskego. Połóż sztycę ostrożne na tylnym kole. Wyjmj przedne koło wraz z kartonem ochronnym odłóż je na bok. Ostrożne usuń folę ochronną ze sztycy. U rowerów z kołam o rozmarach 29 27,5 karton z akcesoram torbą z narzędzam znajduje sę ew. w pozycj ponowej z boku w opakowanu BkeGuard.

11 18 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 19 SPOSÓB POSTĘPOWANIA PRZY KONWENCJONAL- NYCH SZTYCACH Nałóż neznaczną warstwę pasty montażowej Canyon na dolną część sztycy oraz wewnątrz przy rurze podsodełkowej ramy albo w mejscu zacsku sztycy. Sztyca mus swobodne ślzgać sę w rame bez nacskana lub wkręcana. Jeśl ne jest to odpowedno możlwe, należy neco bardzej otworzyć zacsk rury podsodełkowej. Ustaw sodełko zamknj szybkozamykacz lub śrubę przy zacsku rury podsodełkowej. Ne dokręcaj za mocno śruby lub szybkozamykacza zacsku rury podsodełkowej. W raze potrzeby usuń folę ochronną z sodełka. Wyjmj sodełko sztycę wraz z przednm kołem kartonem ochronnym odłóż te częśc ostrożne na bok. Zdejmj pas na rzepy mocujący sodełko sztycę do koła przednego odłóż te częśc w zasęgu ręk. Trzymając sztycę w jednej ręce, chwyć za przewód sztycy tam, gdze wychodz on z ramy. Teraz jedną ręką ostrożne wkładaj sztycę do rury podsodełkowej, podcągając drugą ręką przewód. Wsuń sztycę do rury podsodełkowej do głębokośc mnmalnego osadzena, którą poznasz po oznaczenach MIN/MAX. Wyjmj ostrożne ramę z opakowana BkeGuard postaw ją bezpeczne na zemę. W raze potrzeby poproś swojego pomocnka, aby potrzymał rower. Wyjmj torbę z narzędzam podręcznkem roweru górskego z kartonu z akcesoram.! sę. Podczas montowana należy uważać, aby przewód sztycy z opcją regulacj wysokośc ne łamał Należy zwrócć uwagę na wskazówk w rozdzale! Ustawane wysokośc sedzena oraz na dopuszczalne momenty dokręcana w rozdzale Ogólne wskazówk pelęgnacyjne przeglądy w podręcznku roweru górskego uwzględnć także wytyczne producenta komponentów na dołączonej płyce CD. Elementy opakowana oraz całość opakowana BkeGuard należy przechowywać w suchym mejscu. W ten sposób wszystko jest pod ręką w raze zamaru przesłana roweru lub podjęca podróży. Przedne koło może być zapakowane dodatkowo w pokrowec.

12 20 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 21 MONTAŻ KIEROWNICY Wyjmj ostrożne ramę wraz z elementam konstrukcyjnym tylnym kołem z opakowana BkeGuard postaw ją bezpeczne na zemę. W raze potrzeby poproś swojego pomocnka, aby potrzymał rower. Wsuń sztycę do rury podsodełkowej do głębokośc mnmalnego osadzena, którą poznasz po oznaczenach MIN/ MAX. Ustaw sodełko zamknj szybkozamykacz lub śrubę przy zacsku rury podsodełkowej. Ne dokręcaj za mocno śruby lub szybkozamykacza zacsku rury podsodełkowej. W stane zapakowanym kerownca jest rozmontowana, wspornk jest jednak poprawne zamontowany. Ne należy dokonywać żadnych zman przy wspornku. Otwórz pas na rzepy u dołu wdelca. Przytrzymaj kerowncę otwórz drug pas na rzepy u góry ramy. Trzymaj dalej kerowncę, aby sę ne przekręcła w ten sposób ne uszkodzła. Weź do ręk klucz dynamometryczny Canyon nałóż na nego bt do śrub wspornka. Wykręć śruby zacskowe pokrywy wspornka ścągnj pokrywę. Nałóż neznaczną warstwę pasty montażowej Canyon na dolną część sztycy oraz wewnątrz przy rurze podsodełkowej ramy albo w mejscu zacsku sztycy. W raze potrzeby usuń folę ochronną z sodełka. Przekręć wspornk wraz z wdelcem do przodu, tzn. w kerunku jazdy. Należy uważać, aby ne powykręcać lnek przewodów. Wycśnj trochę pasty montażowej Canyon nałóż ją cenką warstwą na wewnętrzną stronę pokrywy wspornka oraz obszar zacsku korpusu wspornka. Sztyca mus swobodne ślzgać sę w rame bez nacskana lub wkręcana. Jeśl ne jest to odpowedno możlwe, należy neco bardzej otworzyć zacsk rury podsodełkowej. Należy zwrócć uwagę na wskazówk w rozdzale Ustawane wysokośc sedzena oraz na! dopuszczalne momenty dokręcana w rozdzale Ogólne wskazówk pelęgnacyjne przeglądy w podręcznku roweru górskego uwzględnć także wytyczne producenta komponentów na dołączonej płyce CD. Kerownca pownna ostrożne zwsać do dołu, lub poproś kogoś, aby ją przytrzymał.

13 22 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD Kerowncę umeść według oznaczeń środkowo w oczku wspornka. Zwróć przy tym uwagę na to, aby ne przekręcć lub odłamać lnek Bowdena przewodów oraz aby przebegały one w równomernych promenach do zderzaków lub hamulca. Upewnj sę, że szczelny mędzy pokrywą wspornka a korpusem wspornka przebegają równolegle do sebe mają tę samą szerokość u dołu. W raze potrzeby poluźnj śruby zacskowe równomerne lekko je dokręć. W tym przypadku należy je odkręcć równeż do 3 Nm. Następne należy dokręcć śruby za pomocą klucza dynamometrycznego Canyon równomerne na krzyż według nadrukowanych wytycznych (8 Nm). Należy pamętać, że ten moment dokręcana jest odpowedn tylko dla połączena wspornka Canyon z kerowncą Canyon. Uważaj, aby wspornk wraz z kerowncą był skerowany do przodu. Umeść IPU w tak sposób, aby zaokrąglona strona była skerowana do przodu a strona ukośna do tyłu, lekko w kerunku rury ramy. Przyśrubowane konwencjonalnych wspornków Canyon Aheadset z przedną pokrywą Przyśrubowane wspornka Canyon Aheadset z przedną pokrywą MONTAŻ IMPACT PROTECTION UNIT (IPU) Nektóre modele Canyon z ramą karbonową są wyposażone w ograncznk Impact Protecton Unt, zwany także IPU. IPU zapobega uderzanu kerowncy lub jej armatur o górną rurę. Czy Twój Canyon jest wyposażony w IPU, poznasz po dwóch otworach gwntowanych, które znajdują sę na górnej rurze zaraz za łożyskem sterowym. Nałóż pokrywę wspornka. Zakręć śruby zacskowe pokrywy wspornka równomerne na krzyż, aż kerownca będze lekko zacśnęta. Ustaw kerowncę mnej węcej tak, aby dźwgne hamulców były skerowane lekko w dół. Nałóż pokrywę wspornka. Ustaw kerowncę mnej węcej tak, aby dźwgne hamulców były skerowane lekko w dół. Dokręć teraz obe górne śruby za pomocą klucza dynamometrycznego Canyon do 3 Nm. Szczelna mus zostać kompletne zamknęta, a przedna pokrywa zablokowana. Ewentualne zastneje koneczność neznacznego poluzowana obu dolnych śrub. Jeśl na Twom rowerze znajdują sę te dwa otwory, to wyjmj Impact Protecton Unt wraz z dwoma śrubam z gnazdem sześcokątnym z kartonu z akcesoram. Włóż obydwe śruby do otworów przykręć je palcem o dwa lub trzy obroty. Śruby te pownny wkręcać sę bardzo łatwo. Po lekkm wkręcenu śrub weź do ręk klucz dynamometryczny Canyon z odpowednm btem. Dokręć śruby tak, aby ch łby spoczywały równomerne w wyżłobenach IPU. Na konec dokręć śruby momentem dokręcana wynoszącym 3 Nm. Twój rower górsk ne jest jeszcze gotowy do jazdy. Następne przeprowadź montaż regulację kerowncy zgodne z nstrukcjam w rozdzale Regulacja montaż końcowy kerowncy. Jazda bez IPU może prowadzć do uderzana kerowncy lub jej armatur o górną rurę. Może dojść! wtedy do uszkodzena ramy.

14 24 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 25 DODATKOWE KROKI W PRZYPADKU SZTYCY Z OPCJĄ REGULACJI WYSOKOŚCI OPCJA 1: SRAM lub też hamulce Avd manetka Shmano OPCJA 2: SRAM lub też hamulce Avd manetka SRAM Dźwgna sztycy z opcją regulacj wysokośc jest już zamontowana na kerowncy lub zwsa luźno przy przewodze. Jeśl jeszcze ne jest umocowana, to należy zdjąć z nej folę ochronną. Manetka jest zamontowana przy kerowncy, dźwgna hamulca jednak ne. Usuń folę ochronną z prawej dźwgn hamulca. Umocuj dźwgnę wraz z prawą dźwgną hamulca na kerowncy. Manetka dźwgna hamulca ne są zamontowane na kerowncy. Obejma dźwgn posada dodatkowy element łączący, zwany matchmaker. Śruba do umocowana manetk do matchmakera znajduje sę bezpośredno w matchmakerze lub jest lekko wkręcona w manetkę. Przykręć śrubę zgodne z podanym przez SRAM momentem dokręcana wynoszącym 5-6 Nm. Usuń folę ochronną z prawej manetk przekładn. Zdemontuj śrubę mocującą przy manetce. Wyjmj z torby na narzędza odpowedn bt odkręć śrubę torx na dźwgn. Ustaw dźwgnę hamulca w tak sposób, w jak ustawona jest fabryczne zamontowana lewa dźwgna hamulca. Przykręć śrubę zgodne z podanym przez SRAM momentem dokręcana wynoszącym 5-6 Nm. Usuń folę ochronną z prawej dźwgn hamulca. Umocuj dźwgnę wraz z prawą dźwgną hamulca na kerowncy. Przymocuj manetkę do matchmakera. Przykręć śrubę zgodne z podanym przez SRAM momentem dokręcana wynoszącym 2,8-3,4 Nm. Ustaw prawą dźwgnę hamulca tak, jak jest ustawona lewa. Użyj w tym celu klucza dynamometrycznego Canyon ne przekraczaj maksymalnych momentów dokręcana! Ne używaj przesadnej sły, aby ustawć dźwgnę hamulca dźwgnę sztycy w pewnej pozycj. Istneje tylko jedna pozycja, w której śruba jest łatwo dostępna.

15 26 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 27 OPCJA 3: Hamulce Shmano manetka Shmano MONTAŻ PRZEDNIEGO KOŁA Wyjmj przedne koło z kartonu ew. z pokrowca. Koło przedne z szybkozamykaczem Dźwgne hamulca manetk są zamontowane na kerowncy. Zamontuj dźwgnę na kerowncy po wewnętrznej strone obejm dźwgn hamulca manetk. Ne dokręcaj śruby zbyt mocno, tak aby można było swobodne przekręcać przesuwać dźwgnę. Poluzuj śrubę sąsednej obejmy dźwgn hamulca przekręć dźwgnę hamulca w dół. Usuń ew. folę ochronną z wdelca. Spróbuj zasadnczo wykonać to ręczne. Jeśl próba ta będze neudana, użyj najlepej nożyczek, jednak w żadnym wypadku nożyka do dywanu. Usuń zabezpeczena transportowe przy hamulcu przednego koła. Węcej nformacj na temat hamulców znajdzesz w rozdzale Układ hamulcowy w podręcznku swojego roweru górskego; przestrzegaj także wskazówek producenta komponentów na dołączonej płyce CD. Wyjmj z kartonu z akcesoram szybkozamykacz do przednego koła. Odkręć przecwnakrętkę pocągnj jedną ze sprężyn z szybkozamykacza. Ustaw dźwgnę tak, aby można było ją obsługwać. Teraz możesz dokręcć śrubę dźwgn za pomocą klucza dynamometrycznego Canyon. Przykręć ją zgodne z podanym przez SRAM momentem dokręcana wynoszącym 5-6 Nm. Przekręć dźwgnę hamulca ponowne do góry ustaw ją tak, jak jest ustawona nna. Przykręć śrubę zgodne z podanym przez Shmano momentem dokręcana wynoszącym 6-8 Nm. W przypadku hamulców tarczowych przed zamontowanem koła sprawdź, czy okładzny hamulcowe są umeszczone dokładne w mocowanach w zacsku hamulca. Jest tak, jeśl szczelna pomędzy okładznam przebega równolegle. Wsuń szybkozamykacz w pustą oś przednego koła. Po każdej strone pasty należy umeścć po jednej sprężyne. Zwróć uwagę na to, aby sprężyna o mnejszej średncy po obu stronach szybkozamykacza ustawona była w kerunku os pasty. Dźwgnę szybkozamykacza zamontować należy po lewej strone (po przecwnej strone napędu łańcuchowego).

16 28 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 29 Koło przedne z osą wtykaną Dokręć przecwnakrętkę szybkozamykacza jedyne o dwa obroty. Węcej nformacj na temat szybkozamykaczy znajdzesz w rozdzale Sposób obchodzena sę z szybkozamykaczam osam wtykanym w podręcznku swojego roweru górskego; przestrzegaj także wskazówek producenta komponentów na dołączonej płyce CD. Sprawdź następne, czy przedne koło umeszczone jest środkowo mędzy wdełkam. Zwróć uwagę na poprawne osadzene szybkozamykacza zabezpeczeń wdelca. Pocągnj klka razy za dźwgnę hamulca po zamontowanu koła zamknęcu szybkozamykaczy. Następne doprowadź koło do ruchu obrotowego. Wyjmj z kartonu z akcesoram oś wtykaną do przednego koła. Dźwgna szybkozamykacza mus być zupełne otwarta leżeć we wnęce os. Gdy gwnt os chwyc gwnt lewej golen wdelca, obróć oś w kerunku zgodnym z ruchem wskazówek zegara. Perwsze obroty osą wtykaną ne pownny wymagać sły. Tarcza hamulcowa ne może trzeć o zacsk hamulca an, z reguły, o okładzny hamulcowe. System os wtykanych Rock Shox Maxle Maxle-Lte 15 lub 20 mm (np. Revelaton, Reba, SID, Lyrk) Zamontuj przedne koło pamętaj o wsunęcu tarczy hamulcowej mędzy okładzny hamulcowe. Zamknj szybkozamykacz tak, aby koło przymocowane było bezpeczne. Uprzedno przeczytaj rozdzał Sposób obchodzena sę z szybkozamykaczam osam wtykanym w podręcznku roweru górskego. Nowe okładzny hamulcowe hamulców tarczowych muszą zostać przetarte w celu osągnęca! optymalnych wartośc opóźnena. Węcej nformacj znajdzesz w rozdzale Układ hamulcowy w swom podręcznku roweru górskego. W systeme os wtykanych Maxle z dźwgną zacskową osadź przedne koło w wdelcu, jednocześne wkładając tarczę hamulcową w zacsk hamulca. Ustaw przedne koło w odpowednej pozycj mędzy mocowanam wsuń od prawej oś z otwartą dźwgną samozamykacza Maxle przez zamocowane pastę. Teraz kręć dźwgną z słą w kerunku zgodnym z ruchem wskazówek zegara, tak aby oś była mocno dokręcona. Uważaj, aby podczas dokręcana dźwgna szybkozamykacza ne wyślzgnęła sę z wnęk os. Na konec zamknj szybkozamykacz Maxle tak, jak zwyczajny szybkozamykacz. Dźwgna szybkozamykacza ne może odstawać do przodu lub na zewnątrz pownna przylegać do golen dolnej.

17 30 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 31 Fox E-Thru 15 mm Zakręć oś lekko a potem o ok. jedną trzecą obrotu z powrotem. Zamknj szybkozamykacz Maxle tak, jak zwyczajny szybkozamykacz. Osadź przedne koło w wdelcu, jednocześne wkładając tarczę hamulcową w zacsk hamulca. Ustaw przedne koło w odpowednej pozycj mędzy mocowanam wsuń od lewej oś z otwartą dźwgną samozamykacza E-Thru przez zamocowane pastę. Zamknj szybkozamykacz E-Thru tak, jak zwyczajny szybkozamykacz. Dźwgna pownna sę na początku poruszać lekko bez sły zacsku. Podczas drugej połowy drog sła dźwgn mus wyraźne wzrosnąć a pod konec dźwgna pownna poruszać sę z wyraźnym trudem. Po zamknęcu dźwgna szybkozamykacza mus być tak domknęta, aby ne można jej było przekręcć. Dźwgna szybkozamykacza ne pownna odstawać do przodu lub na zewnątrz. Najlepej zamykać ją przed goleną dolną prawe że ponowo do góry. System os wtykanych Rock Shox Maxle Lte 15 mm (np. Pke, modele od roku 2014) Nowy system Maxle Lte, który obecne jest stosowany jedyne w przypadku Pke, różn sę w obsłudze od lepej znanego systemu Maxle. Obsługa jest nemalże dentyczna z obsługą systemu E-Thru. Osadź przedne koło w wdelcu, jednocześne wkładając tarczę hamulcową w zacsk hamulca. Ustaw przedne koło w odpowednej pozycj mędzy mocowanam wsuń od prawej oś z otwartą dźwgną samozamykacza Maxle Lte przez zamocowane pastę. Dźwgna pownna sę na początku poruszać lekko bez sły zacsku. Podczas drugej połowy drog sła dźwgn mus wyraźne wzrosnąć a pod konec dźwgna pownna poruszać sę z wyraźnym trudem. Jeśl dźwgn ne będze można domknąć, otwórz ją przekręć oś lekko w kerunku przecwnym do ruchu wskazówek zegara. Spróbuj teraz ponowne zamknąć dźwgnę. Posługując sę powerzchną dłon, pocągnj pomocnczo palcam za goleń wdelca, jednak w żadnym wypadku ne za szprychę lub za tarczę hamulcową. Po zamknęcu dźwgna szybkozamykacza mus być tak domknęta, aby ne można jej było przekręcć. Dźwgna szybkozamykacza ne pownna odstawać do przodu lub na zewnątrz. Najlepej zamykać ją przed goleną dolną prawe że ponowo do góry. Gdy gwnt os chwyc gwnt prawej golen wdelca, zakręć oś w kerunku zgodnym z ruchem wskazówek zegara. Perwsze obroty osą wtykaną ne pownny wymagać sły. Zakręć oś lekko a potem o ok. jedną trzecą obrotu z powrotem. Jeśl dźwgn ne będze można domknąć, otwórz ją przekręć oś lekko w kerunku przecwnym do ruchu wskazówek zegara. Spróbuj teraz ponowne zamknąć dźwgnę szybkozamykacza. Gdy gwnt os chwyc gwnt lewej golen wdelca, zakręć oś w kerunku zgodnym z ruchem zegara. Perwsze obroty osą wtykaną ne pownny wymagać sły. Posługując sę powerzchną dłon, pocągnj pomocnczo palcam za goleń wdelca, jednak w żadnym wypadku ne za szprychę lub za tarczę hamulcową.

18 32 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 33 Fox 20 mm (36 Float/Talas/Van) USTAWIENIE I MONTAŻ SIODEŁKA I SZTYCY System os wtykanych 20 mm dysponuje klkoma urządzenam do osadzena przednego koła. Przed montażem przednego koła otwórz obydwa szybkozamykacze u dołu wdelca. Osadź przedne koło w wdelcu, jednocześne wkładając tarczę hamulcową w zacsk hamulca. Gdy gwnt os chwyc gwnt lewej golen wdelca, zakręć oś w kerunku zgodnym z ruchem wskazówek zegara. Perwsze obroty osą wtykaną ne pownny wymagać sły. Następne zakręć oś mocno. Zamknj z powrotem dźwgnę os wtykanej. Zmerz wysokość sedzena przy Twom dotychczasowym rowerze od środka suportu do górnej krawędz sodełka w środku sodełka. Powyższą wysokość sedzena przejmj do swojego nowego roweru Canyon. Sztycę wsuń w rurę podsodełkową aż do wymaganej wysokośc sedzena. Ustaw sodełko zakręć szybkozamykacz lub śrubę zacsku rury podsodełkowej, ale ne za mocno, tzn. ne powyżej maks. dopuszczalnego momentu dokręcana. Użyj do tego klucza dynamometrycznego Canyon. W raze potrzeby usuń folę ochronną z sodełka. Ustaw przedne koło w odpowednej pozycj mędzy mocowanam wsuń oś od prawej strony przez zamocowane pastę. Otwórz dźwgnę z os. Po przejechanu klku klometrów lub parogodznnym używanu roweru, najpóźnej po 80 klometrach lub 4 godznach, sprawdź stablność umocowana - nezależne od systemu mocowana kół. Luźne umocowane kół może prowadzć do upadku z neprzewdywalnym konsekwencjam dla zdrowa życa. Zamknj obydwe dźwgne szybkozamykaczy. Dźwgne pownny sę na początku poruszać lekko bez sły zacsku. Podczas drugej połowy drog sła dźwgn mus wyraźne wzrosnąć a pod konec mus być odczuwalny wyraźny opór. Posługując sę powerzchną dłon, pocągnj ew. pomocnczo palcam za goleń wdelca, jednak w żadnym wypadku ne za szprychę lub za tarczę hamulcową. Należy zwrócć uwagę na wskazówk w rozdzale Ustawane wysokośc sedzena oraz na! dopuszczalne momenty dokręcana w rozdzale Ogólne wskazówk pelęgnacyjne przeglądy w podręcznku roweru górskego uwzględnć także wytyczne producenta komponentów na dołączonej płyce CD. Wsuń sztycę w rurę podsodełkową, jednak ne! dalej nż jest to koneczne. Przez pastę montażową sztyca zostane lekko zarysowana. Ne stanow do powodu do reklamacj. Ne należy smarować smarem obszarów zacskowych z karbonu! Ngdy ne wsadaj na rower Canyon jeśl wdoczne jest oznaczene MIN/MAX na sztycy. Dzęk systemow Perfect Poston System (PPS) umożlwającemu ustawane optymalnej pozycj, masz do dyspozycj narzędze, przy którego użycu możesz wybrać optymalne w wysokośc dostosowany rower Canyon równeż bez jazdy próbnej. System PPS znajdzesz na naszej strone

19 34 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 35 USTAWIENIE I MONTAŻ KOŃCOWY KIEROWNICY Ustaw kerowncę z zamontowanym przednm kołem dopasowanym cśnenem powetrza. W gotowym do jazdy rowerze górskm dźwgne hamulców są skerowane lekko w dół. Gdy sedzsz na sodełku, a Twoje palce spoczywają na dźwgn hamulca, wycągnęta ręka palce pownny tworzyć prostą lnę. Weź do ręk klucz dynamometryczny Canyon dokręć na krzyż śruby zacskowe. Ne przekraczaj jednak podanych zazwyczaj na wspornku maks. momentów dokręcana! Przy montażu pedałów sprawdź najperw ops os. Ltera R oznacza prawy pedał, ltera L lewy. Należy pamętać, że w lewym pedale występuje gwnt lewy, co oznacza wkręcane w kerunku przecwnym nż zwykle, a węc w kerunku przecwnym do ruchu wskazówek zegara. W przypadku perwszych dwóch do trzech obrotów pedały należy wkręcć ręczne w gwnty korb. Dopero wtedy użyj klucza do pedałów, dokręcając nm pedały. MONTAŻ PEDAŁÓW Końce kerowncy w rowerach górskch są najczęścej neco zagęte. Twoje nadgarstk są wtedy automatyczne rozluźnone ne przekręcone za mocno na zewnątrz. W rowerach górskch Canyon można zamontować dostępne w handlu pedały wszystkch dużych producentów pedałów. Przed wkręcenem gwnt pedału nasmaruj lekko dostępnym w handlu smarem montażowym. W przypadku nektórych rodzajów pedałów w celu dokręcana koneczny jest zawsze klucz mbusowy. Do montażu należy użyć klucza dynamometrycznego Canyon załączonego do opakowana BkeGuard. Sprawdź stablne zamocowane pedałów raz jeszcze po przejechanu 100 km. Może dojść do odłączena pedałów, uszkodzena gwntu oraz ewentualne do upadku. Sprawdź równeż stablne umocowane pozostałych śrub zgodne z nformacjam na temat momentu dokręcana.

20 36 MONTAŻ Z OPAKOWANIA BIKEGUARD MONTAŻ Z OPAKOWANIA BIKEGUARD 37 POMPOWANIE AMORTYZOWANEGO WIDELCA WYPOSAŻENIE DO UCZESTNICTWA W RUCHU DROGO- WYM W celach transportu powetrze z amortyzowanego wdelca całkowce spuszczono. Amortyzowany wdelec należy napompować do odpowednego cśnena wdelca. Otwórz pokrywę przy amortyzowanym wdelcu. Napompuj amortyzowany wdelec przy użycu specjalnej pompk załączonej do opakowana BkeGuard zgodne z zalecenam producenta wdelca na temat ustaweń twardośc amortyzacj. Instrukcję producenta amortyzowanego wdelca znajdzesz na załączonej płyce CD. Napompuj kolumnę resorującą przy użycu specjalnej pompk załączonej do opakowana BkeGuard zgodne z zalecenam producenta kolumny resorującej. Instrukcję producenta kolumny resorującej znajdzesz na załączonej płyce CD. Przymocuj bały odbłyśnk na kerowncy a czerwony odbłyśnk na sztycy zamontuj dzwonek. Węcej nformacj na temat amortyzowanego wdelca znajdzesz w rozdzale Amortyzowany wdelec w podręcznku swojego roweru górskego; przestrzegaj także wskazówek producenta komponentów na dołączonej płyce CD. POMPOWANIE KOLUMNY RESORUJĄCEJ W pełn amortyzowanych rowerach górskch (Full Suspenson) należy sprawdzać cśnene powetrza. Otwórz pokrywę przy kolumne resorującej. Węcej nformacj na temat ustawena kolumny resorującej znajdzesz w rozdzale Full Suspenson (pełna amortyzacja) w podręcznku swojego roweru górskego; przestrzegaj także wskazówek producenta komponentów na dołączonej płyce CD. Na konec zamocuj odbłyśnk na szprychach. Należy pamętać, aby zamontować po dwa odbłyśnk naprzecwko sebe w szprychach przednego koła oraz dwa naprzecwko sebe w szprychach tylnego koła. Neprawdłowe ustawene amortyzowanego wdelca może prowadzć do wadlwego dzałana lub uszkodzeń przy amortyzowanym wdelcu. Instrukcję producenta wdelca znajdzesz na załączonej płyce CD. Przeczytaj ją dokładne przed pompowanem perwszą jazdą! Neprawdłowe ustawene kolumny resorującej może prowadzć do wadlwego dzałana lub uszkodzeń przy kolumne resorującej. Instrukcję producenta kolumny resorującej znajdzesz na załączonej płyce CD. Przeczytaj ją dokładne przed pompowanem perwszą jazdą! Należy przestrzegać zasad ruchu drogowego! obowązujących w kraju, w którym używany jest dany rower. Informacje na ten temat znajdzesz w rozdzale Regulacje prawne dotyczące udzału w ruchu drogowym w podręcznku roweru górskego na dołączonej płyce CD.
