1 System monitoringu jakości energii elektrycznej

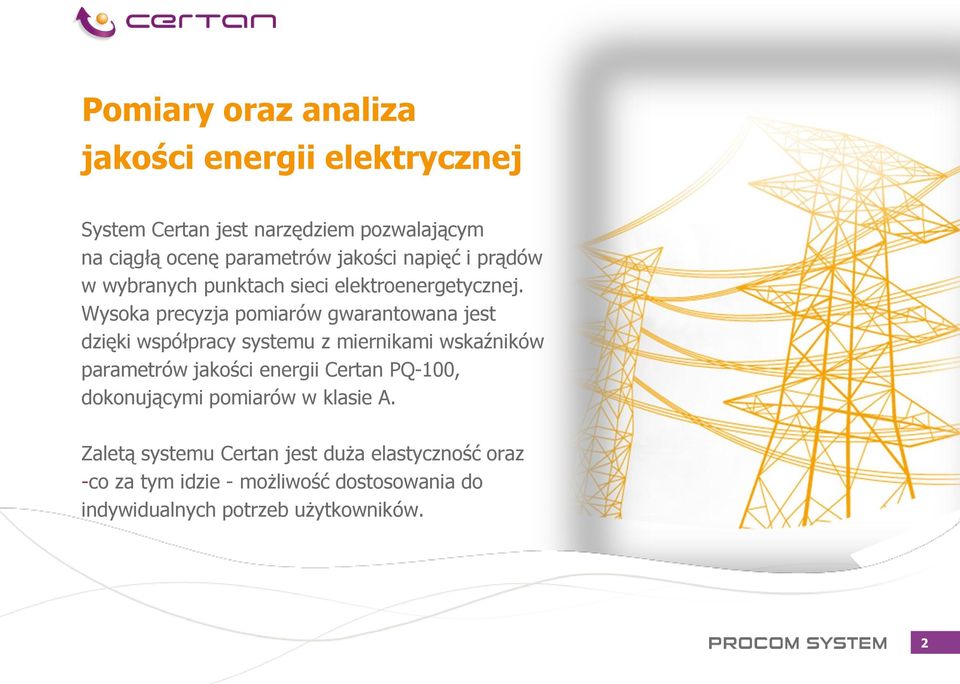

2 Pomiary oraz analiza jakości energii elektrycznej System Certan jest narzędziem pozwalającym na ciągłą ocenę parametrów jakości napięć i prądów w wybranych punktach sieci elektroenergetycznej. Wysoka precyzja pomiarów gwarantowana jest dzięki współpracy systemu z miernikami wskaźników parametrów jakości energii Certan PQ-100, dokonującymi pomiarów w klasie A. Zaletą systemu Certan jest duża elastyczność oraz -co za tym idzie - możliwość dostosowania do indywidualnych potrzeb użytkowników. 2

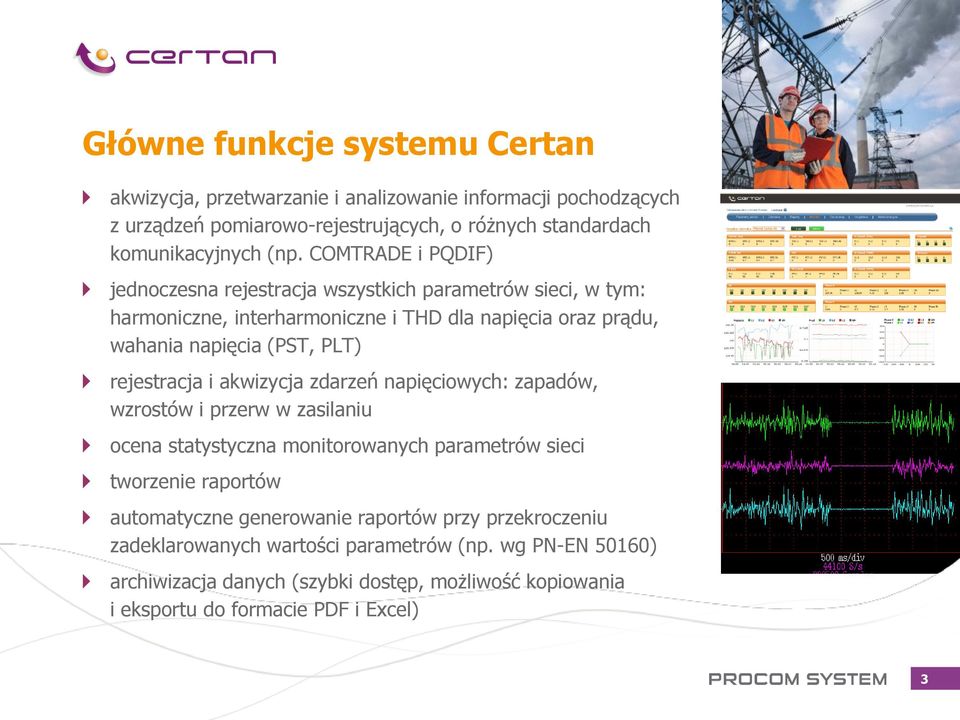

3 Główne funkcje systemu Certan akwizycja, przetwarzanie i analizowanie informacji pochodzących z urządzeń pomiarowo-rejestrujących, o różnych standardach komunikacyjnych (np. COMTRADE i PQDIF) jednoczesna rejestracja wszystkich parametrów sieci, w tym: harmoniczne, interharmoniczne i THD dla napięcia oraz prądu, wahania napięcia (PST, PLT) rejestracja i akwizycja zdarzeń napięciowych: zapadów, wzrostów i przerw w zasilaniu ocena statystyczna monitorowanych parametrów sieci tworzenie raportów automatyczne generowanie raportów przy przekroczeniu zadeklarowanych wartości parametrów (np. wg PN-EN 50160) archiwizacja danych (szybki dostęp, możliwość kopiowania i eksportu do formacie PDF i Excel) 3

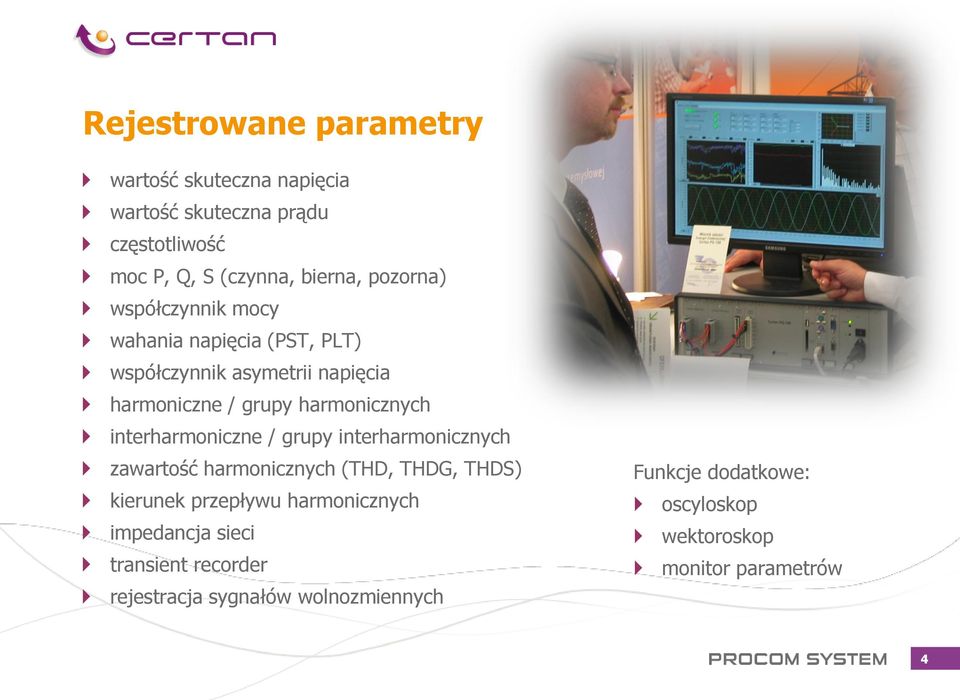

4 Rejestrowane parametry wartość skuteczna napięcia wartość skuteczna prądu częstotliwość moc P, Q, S (czynna, bierna, pozorna) współczynnik mocy wahania napięcia (PST, PLT) współczynnik asymetrii napięcia harmoniczne / grupy harmonicznych interharmoniczne / grupy interharmonicznych zawartość harmonicznych (THD, THDG, THDS) kierunek przepływu harmonicznych impedancja sieci transient recorder rejestracja sygnałów wolnozmiennych Funkcje dodatkowe: oscyloskop wektoroskop monitor parametrów 4

5 Korzyści z wdrożenia systemu Certan możliwość analizowania przestojów zakładu na skutek awarii systemu zasilania, wywołanych zdarzeniem zewnętrznym (zapad, krótka i długa przerwa w zasilaniu, przepięcie) lub błędnym zadziałaniem zabezpieczeń możliwość diagnozowania przyczyn odkształceń napięcia i przepływu odkształconego prądu, powodujących dodatkowe straty w elementach systemu elektroenergetycznego skuteczne narzędzie arbitrażu przy rozstrzyganiu ewentualnych sporów pomiędzy dostawcą a odbiorcą energii, dotyczących jakości energii elektrycznej 5

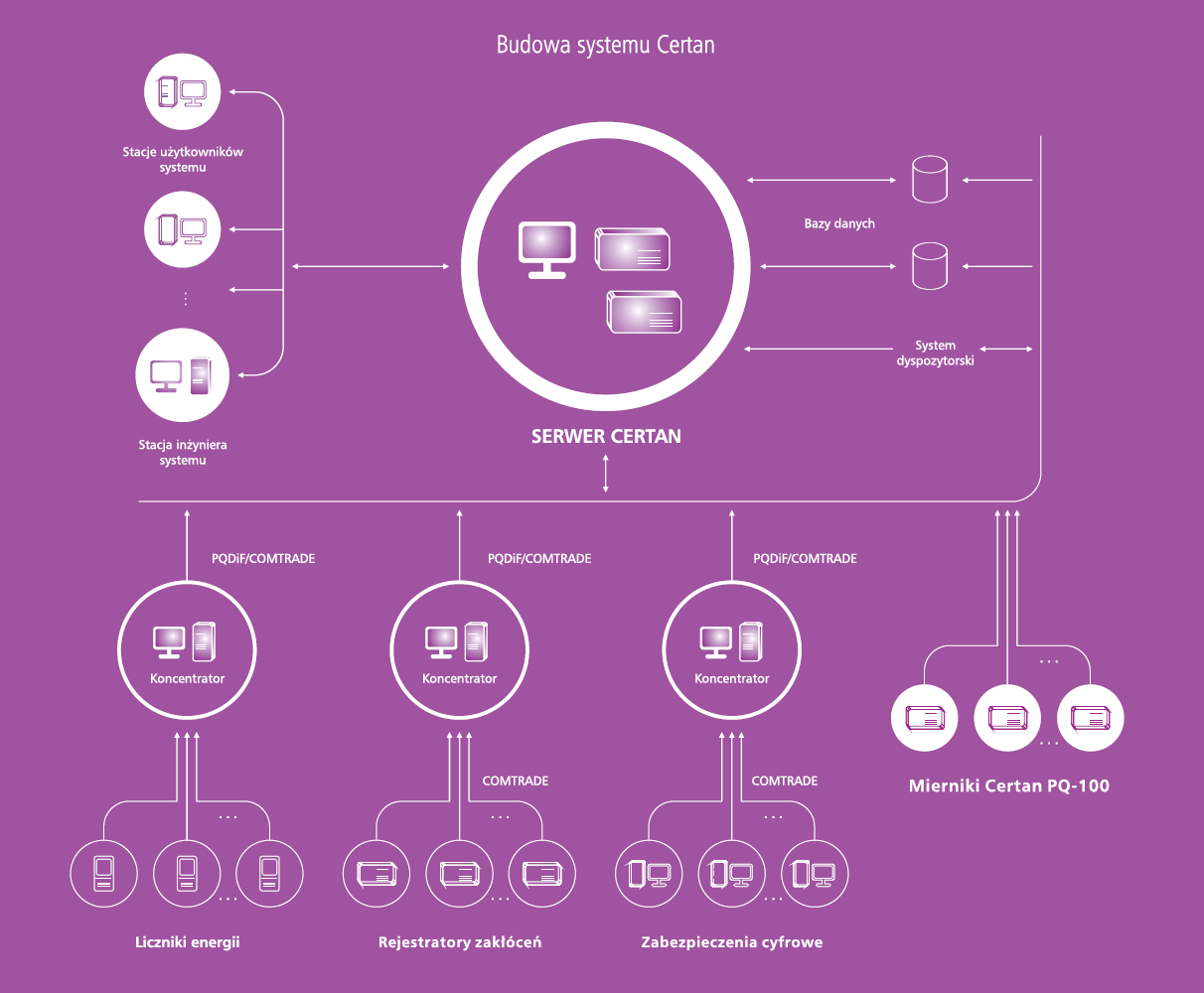

6 Budowa systemu Certan System Certan składa się z mierników wskaźników parametrów jakości energii oraz aplikacji przetwarzającej, archiwizującej i prezentującej pomiary. W strukturze systemu zaimplementowane zostały następujące moduły funkcjonalne: Wykresy Raporty Zdarzenia Monitor Oscyloskop Archiwum Administrator Statystyki Eksport danych 6

7

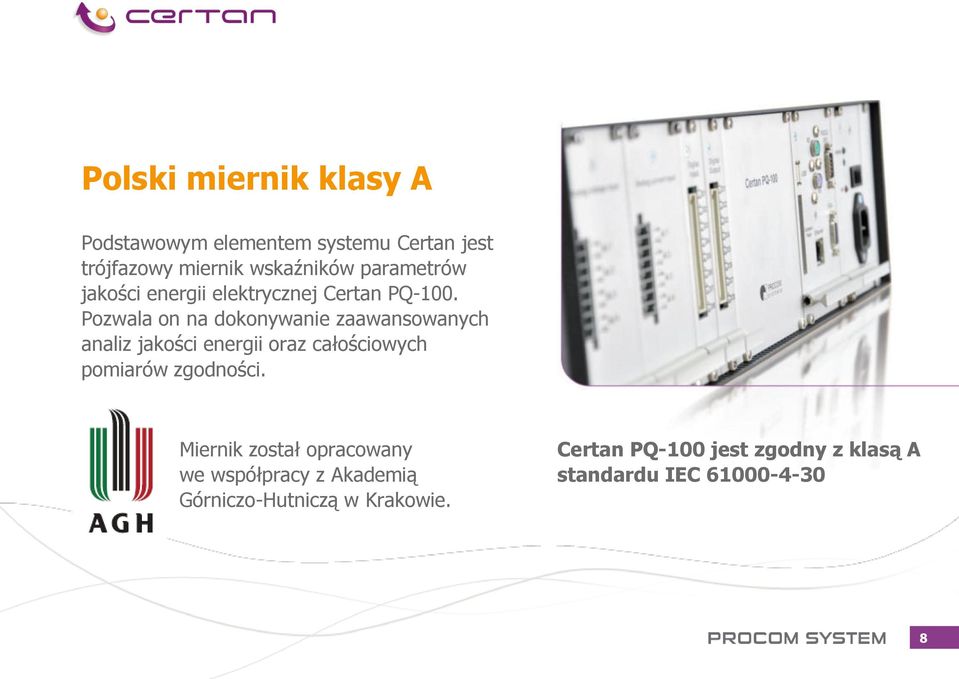

8 Polski miernik klasy A Podstawowym elementem systemu Certan jest trójfazowy miernik wskaźników parametrów jakości energii elektrycznej Certan PQ-100. Pozwala on na dokonywanie zaawansowanych analiz jakości energii oraz całościowych pomiarów zgodności. Miernik został opracowany we współpracy z Akademią Górniczo-Hutniczą w Krakowie. Certan PQ-100 jest zgodny z klasą A standardu IEC

9 Miernik Certan PQ-100 Certan PQ-100, umożliwia analizę zniekształceń m.in. poprzez: długoterminową analizę sieci obserwację zjawisk związanych z zapadami, wzrostami i zanikami napięcia pomiar harmonicznych pomiar krótko- i długoterminowych wahań napięcia identyfikację przyczyn zakłóceń, na podstawie korelacji mierzonych wielkości (prądu, napięcia, migotania) z czasem wystąpienia zjawisk i ich powtarzalnością. Użytkownik ma możliwość elastycznego definiowania progów rejestracji parametrów. 9

10 Cechy wyróżniające miernik Certan PQ-100 kierunek harmonicznych oraz ich pomiar (do 63. harmonicznej) długi okres przechowywania danych przez miernik (do 12 miesięcy) udostępnianie danych dla systemów zewnętrznych w formacie PQDIF funkcja transient recorder dokładność synchronizacji GPS = 5 ms pomiar impedancji sieci pomiar kierunku przepływu harmonicznych 10

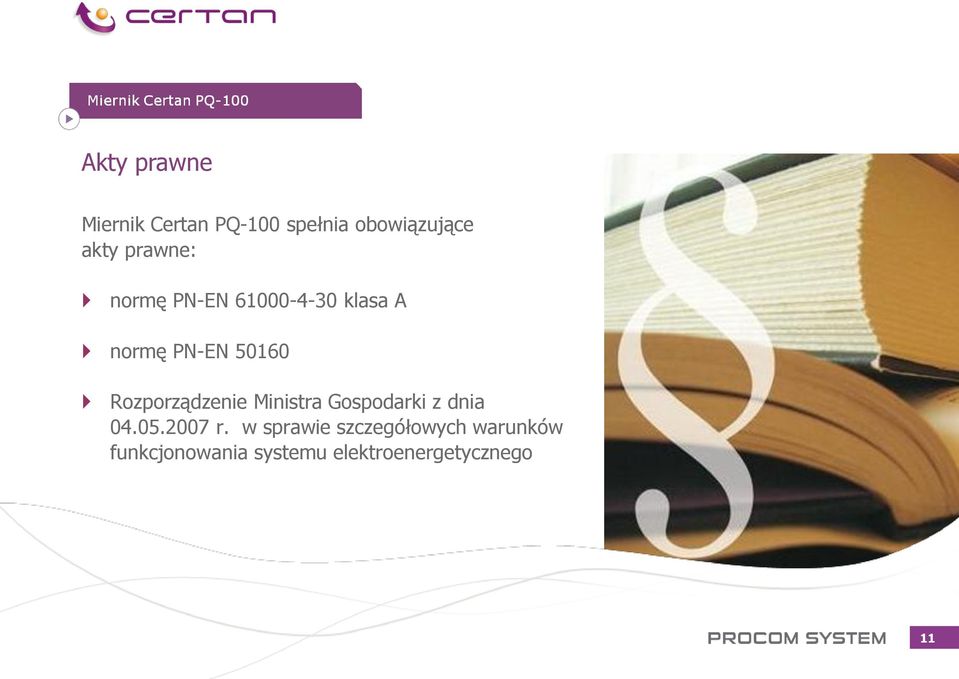

11 Akty prawne Miernik Certan PQ-100 spełnia obowiązujące akty prawne: normę PN-EN klasa A normę PN-EN Rozporządzenie Ministra Gospodarki z dnia r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego 11

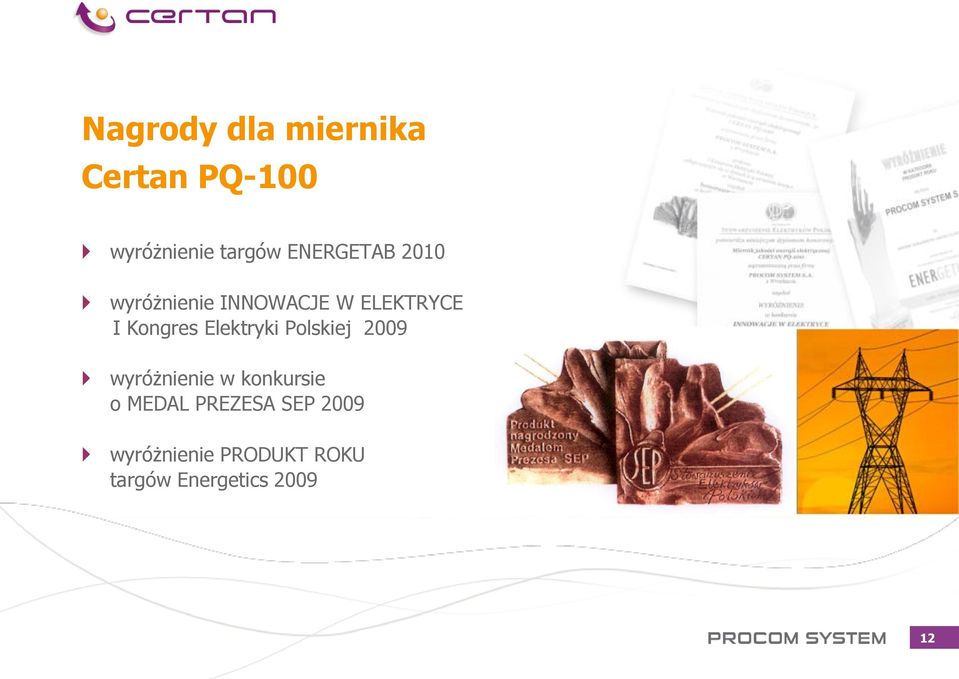

12 Nagrody dla miernika Certan PQ-100 wyróżnienie targów ENERGETAB 2010 wyróżnienie INNOWACJE W ELEKTRYCE I Kongres Elektryki Polskiej 2009 wyróżnienie w konkursie o MEDAL PREZESA SEP 2009 wyróżnienie PRODUKT ROKU targów Energetics

13 Moduły funkcjonalne systemu Certan 13

14 Wykresy Na wykresach prezentowane są zmiany parametrów jakości energii elektrycznej w czasie. Na jednym wykresie może być pokazanych równocześnie wiele parametrów, co pozwala użytkownikowi wychwycić zależności między nimi. Wykresy mogą przedstawiać dane: w wybranym przedziale czasowym z kilku miejsc pomiarowych jednocześnie. 14

15 15

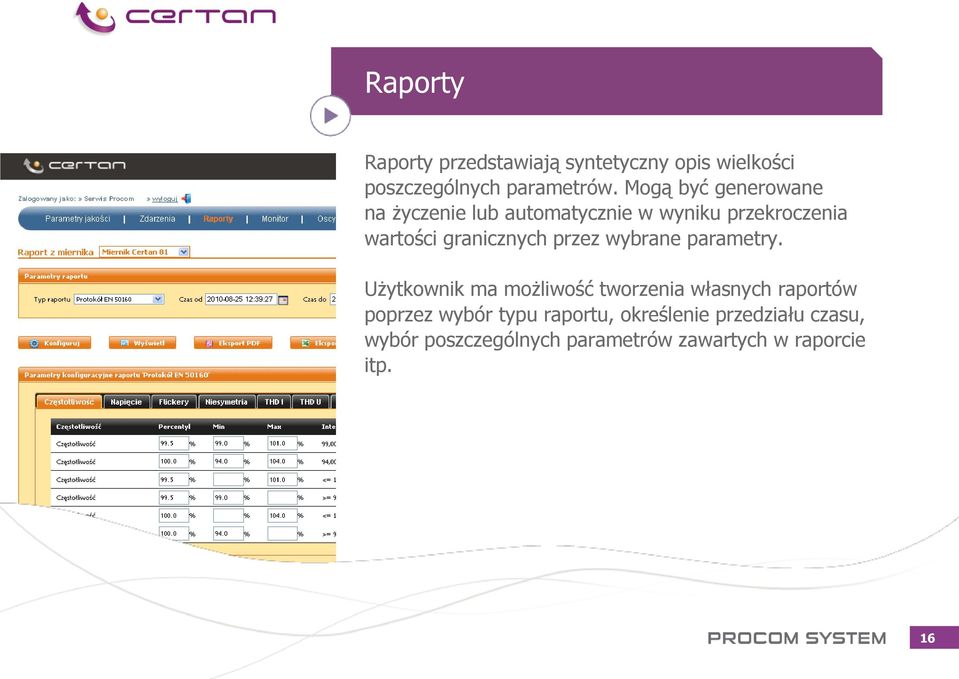

16 Raporty Raporty przedstawiają syntetyczny opis wielkości poszczególnych parametrów. Mogą być generowane na życzenie lub automatycznie w wyniku przekroczenia wartości granicznych przez wybrane parametry. Użytkownik ma możliwość tworzenia własnych raportów poprzez wybór typu raportu, określenie przedziału czasu, wybór poszczególnych parametrów zawartych w raporcie itp. 16

17 17

18 Zdarzenia Zarejestrowane zdarzenia, zapady i wzrosty można przeglądać oraz analizować w postaci syntetycznej. Istnieje również możliwość analizowania zarejestrowanych przebiegów wzrostów i zapadów. 18

19 19

20 Monitor Często istnieje potrzeba zdalnego odczytu wartości mierzonych w danym punkcie w czasie rzeczywistym. Funkcja monitor wraz z miernikami Certan PQ-100 umożliwia wyświetlanie podstawowych mierzonych parametrów jakościowych w trybie on-line. 20

21 21

22 Oscyloskop Funkcja oscyloskopu umożliwia podgląd kształtu napięć i prądów mierzonych przez wejścia analogowe miernika, z częstotliwością od 1 do 10 khz. 22

23 23

24 Archiwum Wszystkie generowane raporty i analizy można archiwizować w dowolnie długim okresie czasu, pod warunkiem odpowiedniej konfiguracji sprzętowej. Rejestracji podlegają również wszystkie czynności wykonywane w systemie przez użytkowników. Statystyki Poprzez wykonywanie dowolnych raportów oraz analizowanie przebiegów mierzonych i wyznaczanych parametrów, użytkownik może prowadzić rozbudowane statystyki zdarzeń i zmian zjawisk związanych z jakością energii elektrycznej. Administrator Zarządzając systemem administrator ma możliwość bądź usuwa mierników, dodawania użytkowników oraz, poprzez system haseł, nadawania uprawnień poszczególnym użytkownikom systemu. Zarządza również wykonywaniem kopii bezpieczeństwa. Eksport danych Zarejestrowane i wyznaczone parametry poszczególnych wartości można eksportować do plików PDF lub EXCEL. Umożliwia to przenoszenie danych do innych programów i tworzenie wykresów w popularnym pakiecie Microsoft Office. 24

25 25

26 Zapraszamy do współpracy PROCOM SYSTEM S.A. Grupa Kapitałowa Elektrotim ul. Stargardzka 8a Wrocław tel fax
