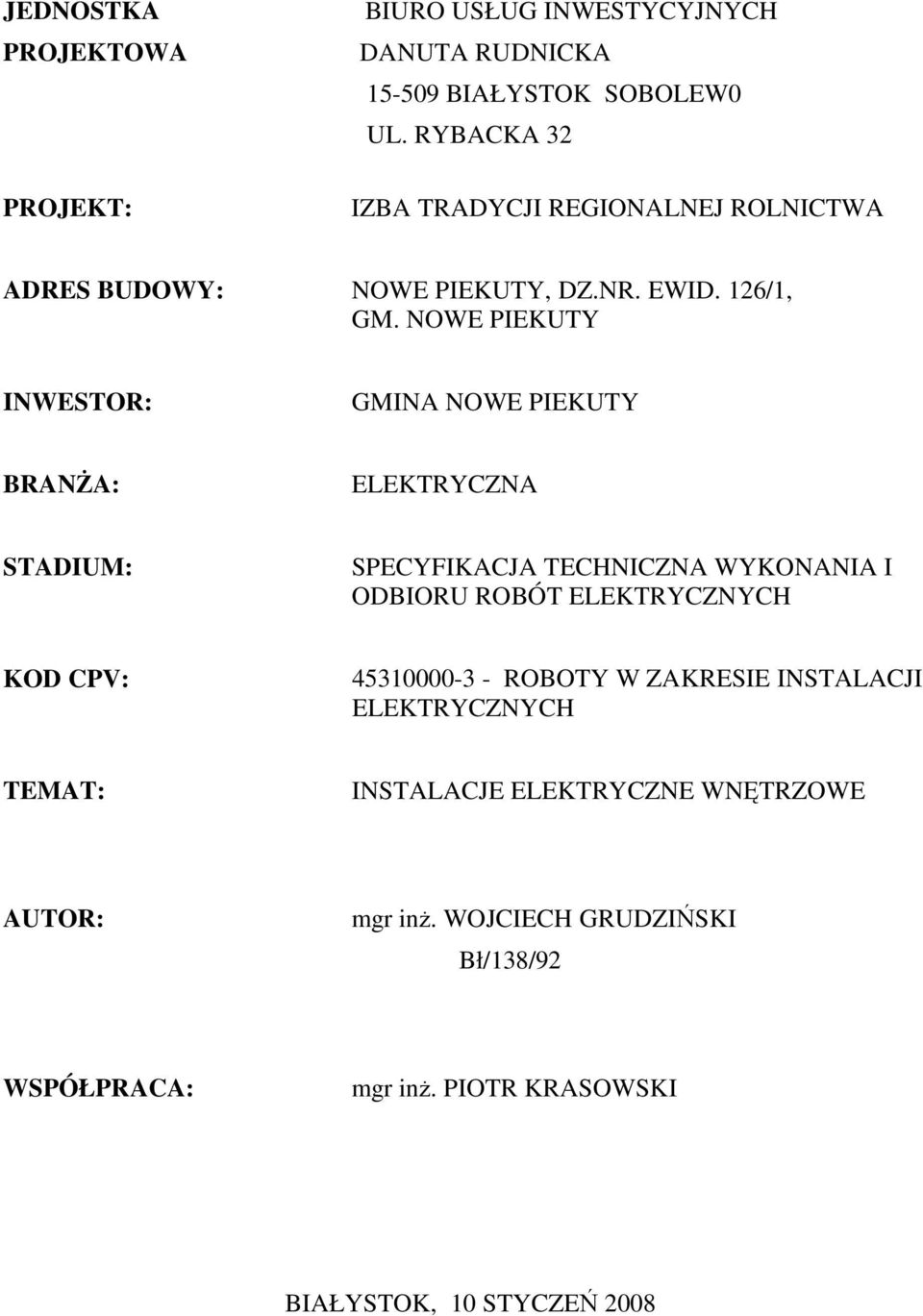

1 JEDNOSTKA PROJEKTOWA PROJEKT: BIURO USŁUG INWESTYCYJNYCH DANUTA RUDNICKA BIAŁYSTOK SOBOLEW0 UL. RYBACKA 32 IZBA TRADYCJI REGIONALNEJ ROLNICTWA ADRES BUDOWY: NOWE PIEKUTY, DZ.NR. EWID. 126/1, GM. NOWE PIEKUTY INWESTOR: GMINA NOWE PIEKUTY BRANA: ELEKTRYCZNA STADIUM: SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ELEKTRYCZNYCH KOD CPV: ROBOTY W ZAKRESIE INSTALACJI ELEKTRYCZNYCH TEMAT: INSTALACJE ELEKTRYCZNE WNTRZOWE AUTOR: mgr in. WOJCIECH GRUDZISKI Bł/138/92 WSPÓŁPRACA: mgr in. PIOTR KRASOWSKI BIAŁYSTOK, 10 STYCZE 2008

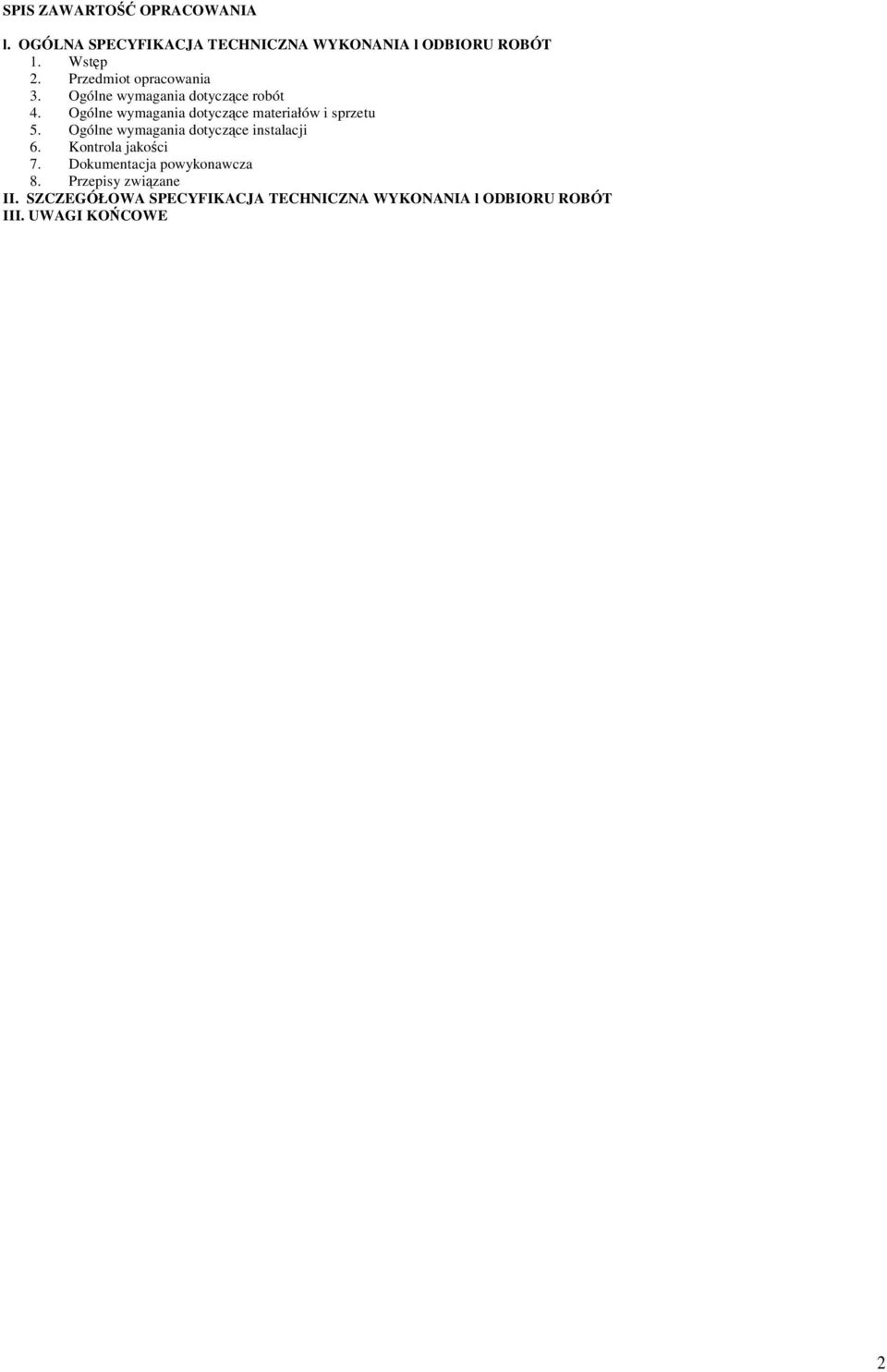

2 SPIS ZAWARTO OPRACOWANIA l. OGÓLNA SPECYFIKACJA TECHNICZNA WYKONANIA l ODBIORU ROBÓT 1. Wstp 2. Przedmiot opracowania 3. Ogólne wymagania dotyczce robót 4. Ogólne wymagania dotyczce materiałów i sprzetu 5. Ogólne wymagania dotyczce instalacji 6. Kontrola jakoci 7. Dokumentacja powykonawcza 8. Przepisy zwizane II. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA l ODBIORU ROBÓT III. UWAGI KOCOWE 2

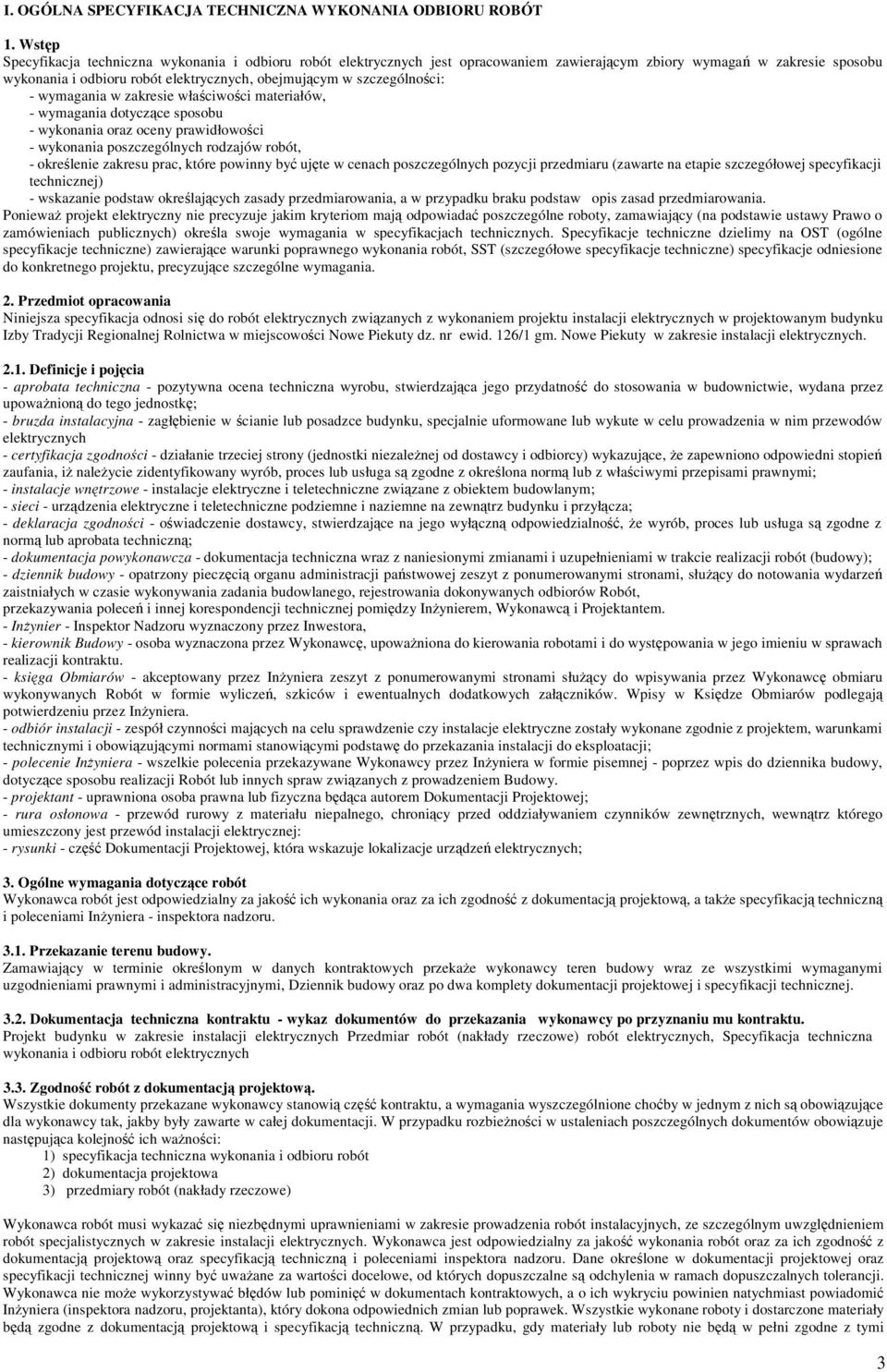

3 I. OGÓLNA SPECYFIKACJA TECHNICZNA WYKONANIA ODBIORU ROBÓT 1. Wstp Specyfikacja techniczna wykonania i odbioru robót elektrycznych jest opracowaniem zawierajcym zbiory wymaga w zakresie sposobu wykonania i odbioru robót elektrycznych, obejmujcym w szczególnoci: - wymagania w zakresie właciwoci materiałów, - wymagania dotyczce sposobu - wykonania oraz oceny prawidłowoci - wykonania poszczególnych rodzajów robót, - okrelenie zakresu prac, które powinny by ujte w cenach poszczególnych pozycji przedmiaru (zawarte na etapie szczegółowej specyfikacji technicznej) - wskazanie podstaw okrelajcych zasady przedmiarowania, a w przypadku braku podstaw opis zasad przedmiarowania. Poniewa projekt elektryczny nie precyzuje jakim kryteriom maj odpowiada poszczególne roboty, zamawiajcy (na podstawie ustawy Prawo o zamówieniach publicznych) okrela swoje wymagania w specyfikacjach technicznych. Specyfikacje techniczne dzielimy na OST (ogólne specyfikacje techniczne) zawierajce warunki poprawnego wykonania robót, SST (szczegółowe specyfikacje techniczne) specyfikacje odniesione do konkretnego projektu, precyzujce szczególne wymagania. 2. Przedmiot opracowania Niniejsza specyfikacja odnosi si do robót elektrycznych zwizanych z wykonaniem projektu instalacji elektrycznych w projektowanym budynku Izby Tradycji Regionalnej Rolnictwa w miejscowoci Nowe Piekuty dz. nr ewid. 126/1 gm. Nowe Piekuty w zakresie instalacji elektrycznych Definicje i pojcia - aprobata techniczna - pozytywna ocena techniczna wyrobu, stwierdzajca jego przydatno do stosowania w budownictwie, wydana przez upowanion do tego jednostk; - bruzda instalacyjna - zagłbienie w cianie lub posadzce budynku, specjalnie uformowane lub wykute w celu prowadzenia w nim przewodów elektrycznych - certyfikacja zgodnoci - działanie trzeciej strony (jednostki niezalenej od dostawcy i odbiorcy) wykazujce, e zapewniono odpowiedni stopie zaufania, i naleycie zidentyfikowany wyrób, proces lub usługa s zgodne z okrelona norm lub z właciwymi przepisami prawnymi; - instalacje wntrzowe - instalacje elektryczne i teletechniczne zwizane z obiektem budowlanym; - sieci - urzdzenia elektryczne i teletechniczne podziemne i naziemne na zewntrz budynku i przyłcza; - deklaracja zgodnoci - owiadczenie dostawcy, stwierdzajce na jego wyłczn odpowiedzialno, e wyrób, proces lub usługa s zgodne z norm lub aprobata techniczn; - dokumentacja powykonawcza - dokumentacja techniczna wraz z naniesionymi zmianami i uzupełnieniami w trakcie realizacji robót (budowy); - dziennik budowy - opatrzony pieczci organu administracji pastwowej zeszyt z ponumerowanymi stronami, słucy do notowania wydarze zaistniałych w czasie wykonywania zadania budowlanego, rejestrowania dokonywanych odbiorów Robót, przekazywania polece i innej korespondencji technicznej pomidzy Inynierem, Wykonawc i Projektantem. - Inynier - Inspektor Nadzoru wyznaczony przez Inwestora, - kierownik Budowy - osoba wyznaczona przez Wykonawc, upowaniona do kierowania robotami i do wystpowania w jego imieniu w sprawach realizacji kontraktu. - ksiga Obmiarów - akceptowany przez Inyniera zeszyt z ponumerowanymi stronami słucy do wpisywania przez Wykonawc obmiaru wykonywanych Robót w formie wylicze, szkiców i ewentualnych dodatkowych załczników. Wpisy w Ksidze Obmiarów podlegaj potwierdzeniu przez Inyniera. - odbiór instalacji - zespół czynnoci majcych na celu sprawdzenie czy instalacje elektryczne zostały wykonane zgodnie z projektem, warunkami technicznymi i obowizujcymi normami stanowicymi podstaw do przekazania instalacji do eksploatacji; - polecenie Inyniera - wszelkie polecenia przekazywane Wykonawcy przez Inyniera w formie pisemnej - poprzez wpis do dziennika budowy, dotyczce sposobu realizacji Robót lub innych spraw zwizanych z prowadzeniem Budowy. - projektant - uprawniona osoba prawna lub fizyczna bdca autorem Dokumentacji Projektowej; - rura osłonowa - przewód rurowy z materiału niepalnego, chronicy przed oddziaływaniem czynników zewntrznych, wewntrz którego umieszczony jest przewód instalacji elektrycznej: - rysunki - cz Dokumentacji Projektowej, która wskazuje lokalizacje urzdze elektrycznych; 3. Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za ich zgodno z dokumentacj projektow, a take specyfikacj techniczn i poleceniami Inyniera - inspektora nadzoru Przekazanie terenu budowy. Zamawiajcy w terminie okrelonym w danych kontraktowych przekae wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, Dziennik budowy oraz po dwa komplety dokumentacji projektowej i specyfikacji technicznej Dokumentacja techniczna kontraktu - wykaz dokumentów do przekazania wykonawcy po przyznaniu mu kontraktu. Projekt budynku w zakresie instalacji elektrycznych Przedmiar robót (nakłady rzeczowe) robót elektrycznych, Specyfikacja techniczna wykonania i odbioru robót elektrycznych 3.3. Zgodno robót z dokumentacj projektow. Wszystkie dokumenty przekazane wykonawcy stanowi cz kontraktu, a wymagania wyszczególnione choby w jednym z nich s obowizujce dla wykonawcy tak, jakby były zawarte w całej dokumentacji. W przypadku rozbienoci w ustaleniach poszczególnych dokumentów obowizuje nastpujca kolejno ich wanoci: 1) specyfikacja techniczna wykonania i odbioru robót 2) dokumentacja projektowa 3) przedmiary robót (nakłady rzeczowe) Wykonawca robót musi wykaza si niezbdnymi uprawnieniami w zakresie prowadzenia robót instalacyjnych, ze szczególnym uwzgldnieniem robót specjalistycznych w zakresie instalacji elektrycznych. Wykonawca jest odpowiedzialny za jako wykonania robót oraz za ich zgodno z dokumentacj projektow oraz specyfikacj techniczn i poleceniami inspektora nadzoru. Dane okrelone w dokumentacji projektowej oraz specyfikacji technicznej winny by uwaane za wartoci docelowe, od których dopuszczalne s odchylenia w ramach dopuszczalnych tolerancji. Wykonawca nie moe wykorzystywa błdów lub pomini w dokumentach kontraktowych, a o ich wykryciu powinien natychmiast powiadomi Inyniera (inspektora nadzoru, projektanta), który dokona odpowiednich zmian lub poprawek. Wszystkie wykonane roboty i dostarczone materiały bd zgodne z dokumentacj projektow i specyfikacj techniczn. W przypadku, gdy materiały lub roboty nie bd w pełni zgodne z tymi 3

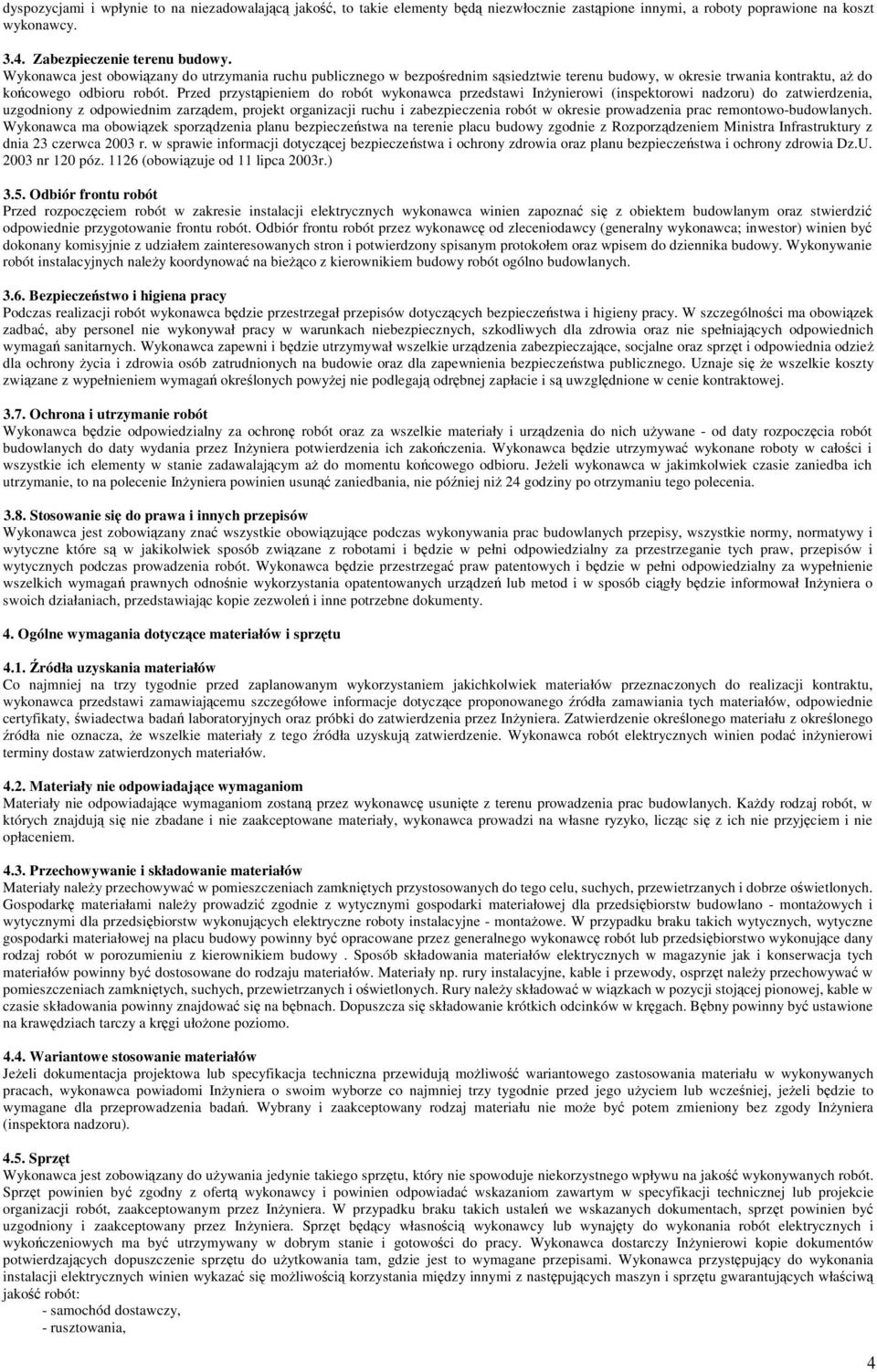

4 dyspozycjami i wpłynie to na niezadowalajc jako, to takie elementy bd niezwłocznie zastpione innymi, a roboty poprawione na koszt wykonawcy Zabezpieczenie terenu budowy. Wykonawca jest obowizany do utrzymania ruchu publicznego w bezporednim ssiedztwie terenu budowy, w okresie trwania kontraktu, a do kocowego odbioru robót. Przed przystpieniem do robót wykonawca przedstawi Inynierowi (inspektorowi nadzoru) do zatwierdzenia, uzgodniony z odpowiednim zarzdem, projekt organizacji ruchu i zabezpieczenia robót w okresie prowadzenia prac remontowo-budowlanych. Wykonawca ma obowizek sporzdzenia planu bezpieczestwa na terenie placu budowy zgodnie z Rozporzdzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczcej bezpieczestwa i ochrony zdrowia oraz planu bezpieczestwa i ochrony zdrowia Dz.U nr 120 póz (obowizuje od 11 lipca 2003r.) 3.5. Odbiór frontu robót Przed rozpoczciem robót w zakresie instalacji elektrycznych wykonawca winien zapozna si z obiektem budowlanym oraz stwierdzi odpowiednie przygotowanie frontu robót. Odbiór frontu robót przez wykonawc od zleceniodawcy (generalny wykonawca; inwestor) winien by dokonany komisyjnie z udziałem zainteresowanych stron i potwierdzony spisanym protokołem oraz wpisem do dziennika budowy. Wykonywanie robót instalacyjnych naley koordynowa na bieco z kierownikiem budowy robót ogólno budowlanych Bezpiecze stwo i higiena pracy Podczas realizacji robót wykonawca bdzie przestrzegał przepisów dotyczcych bezpieczestwa i higieny pracy. W szczególnoci ma obowizek zadba, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniajcych odpowiednich wymaga sanitarnych. Wykonawca zapewni i bdzie utrzymywał wszelkie urzdzenia zabezpieczajce, socjalne oraz sprzt i odpowiednia odzie dla ochrony ycia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczestwa publicznego. Uznaje si e wszelkie koszty zwizane z wypełnieniem wymaga okrelonych powyej nie podlegaj odrbnej zapłacie i s uwzgldnione w cenie kontraktowej Ochrona i utrzymanie robót Wykonawca bdzie odpowiedzialny za ochron robót oraz za wszelkie materiały i urzdzenia do nich uywane - od daty rozpoczcia robót budowlanych do daty wydania przez Inyniera potwierdzenia ich zakoczenia. Wykonawca bdzie utrzymywa wykonane roboty w całoci i wszystkie ich elementy w stanie zadawalajcym a do momentu kocowego odbioru. Jeeli wykonawca w jakimkolwiek czasie zaniedba ich utrzymanie, to na polecenie Inyniera powinien usun zaniedbania, nie pó niej ni 24 godziny po otrzymaniu tego polecenia Stosowanie si do prawa i innych przepisów Wykonawca jest zobowizany zna wszystkie obowizujce podczas wykonywania prac budowlanych przepisy, wszystkie normy, normatywy i wytyczne które s w jakikolwiek sposób zwizane z robotami i bdzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Wykonawca bdzie przestrzega praw patentowych i bdzie w pełni odpowiedzialny za wypełnienie wszelkich wymaga prawnych odnonie wykorzystania opatentowanych urzdze lub metod i w sposób cigły bdzie informował Inyniera o swoich działaniach, przedstawiajc kopie zezwole i inne potrzebne dokumenty. 4. Ogólne wymagania dotyczce materiałów i sprztu 4.1. ródła uzyskania materiałów Co najmniej na trzy tygodnie przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do realizacji kontraktu, wykonawca przedstawi zamawiajcemu szczegółowe informacje dotyczce proponowanego ródła zamawiania tych materiałów, odpowiednie certyfikaty, wiadectwa bada laboratoryjnych oraz próbki do zatwierdzenia przez Inyniera. Zatwierdzenie okrelonego materiału z okrelonego ródła nie oznacza, e wszelkie materiały z tego ródła uzyskuj zatwierdzenie. Wykonawca robót elektrycznych winien poda inynierowi terminy dostaw zatwierdzonych materiałów Materiały nie odpowiadajce wymaganiom Materiały nie odpowiadajce wymaganiom zostan przez wykonawc usunite z terenu prowadzenia prac budowlanych. Kady rodzaj robót, w których znajduj si nie zbadane i nie zaakceptowane materiały, wykonawca prowadzi na własne ryzyko, liczc si z ich nie przyjciem i nie opłaceniem Przechowywanie i składowanie materiałów Materiały naley przechowywa w pomieszczeniach zamknitych przystosowanych do tego celu, suchych, przewietrzanych i dobrze owietlonych. Gospodark materiałami naley prowadzi zgodnie z wytycznymi gospodarki materiałowej dla przedsibiorstw budowlano - montaowych i wytycznymi dla przedsibiorstw wykonujcych elektryczne roboty instalacyjne - montaowe. W przypadku braku takich wytycznych, wytyczne gospodarki materiałowej na placu budowy powinny by opracowane przez generalnego wykonawc robót lub przedsibiorstwo wykonujce dany rodzaj robót w porozumieniu z kierownikiem budowy. Sposób składowania materiałów elektrycznych w magazynie jak i konserwacja tych materiałów powinny by dostosowane do rodzaju materiałów. Materiały np. rury instalacyjne, kable i przewody, osprzt naley przechowywa w pomieszczeniach zamknitych, suchych, przewietrzanych i owietlonych. Rury naley składowa w wizkach w pozycji stojcej pionowej, kable w czasie składowania powinny znajdowa si na bbnach. Dopuszcza si składowanie krótkich odcinków w krgach. Bbny powinny by ustawione na krawdziach tarczy a krgi ułoone poziomo Wariantowe stosowanie materiałów Jeeli dokumentacja projektowa lub specyfikacja techniczna przewiduj moliwo wariantowego zastosowania materiału w wykonywanych pracach, wykonawca powiadomi Inyniera o swoim wyborze co najmniej trzy tygodnie przed jego uyciem lub wczeniej, jeeli bdzie to wymagane dla przeprowadzenia bada. Wybrany i zaakceptowany rodzaj materiału nie moe by potem zmieniony bez zgody Inyniera (inspektora nadzoru) Sprzt Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt powinien by zgodny z ofert wykonawcy i powinien odpowiada wskazaniom zawartym w specyfikacji technicznej lub projekcie organizacji robót, zaakceptowanym przez Inyniera. W przypadku braku takich ustale we wskazanych dokumentach, sprzt powinien by uzgodniony i zaakceptowany przez Inyniera. Sprzt bdcy własnoci wykonawcy lub wynajty do wykonania robót elektrycznych i wykoczeniowych ma by utrzymywany w dobrym stanie i gotowoci do pracy. Wykonawca dostarczy Inynierowi kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania tam, gdzie jest to wymagane przepisami. Wykonawca przystpujcy do wykonania instalacji elektrycznych winien wykaza si moliwoci korzystania midzy innymi z nastpujcych maszyn i sprztu gwarantujcych właciw jako robót: - samochód dostawczy, - rusztowania, 4

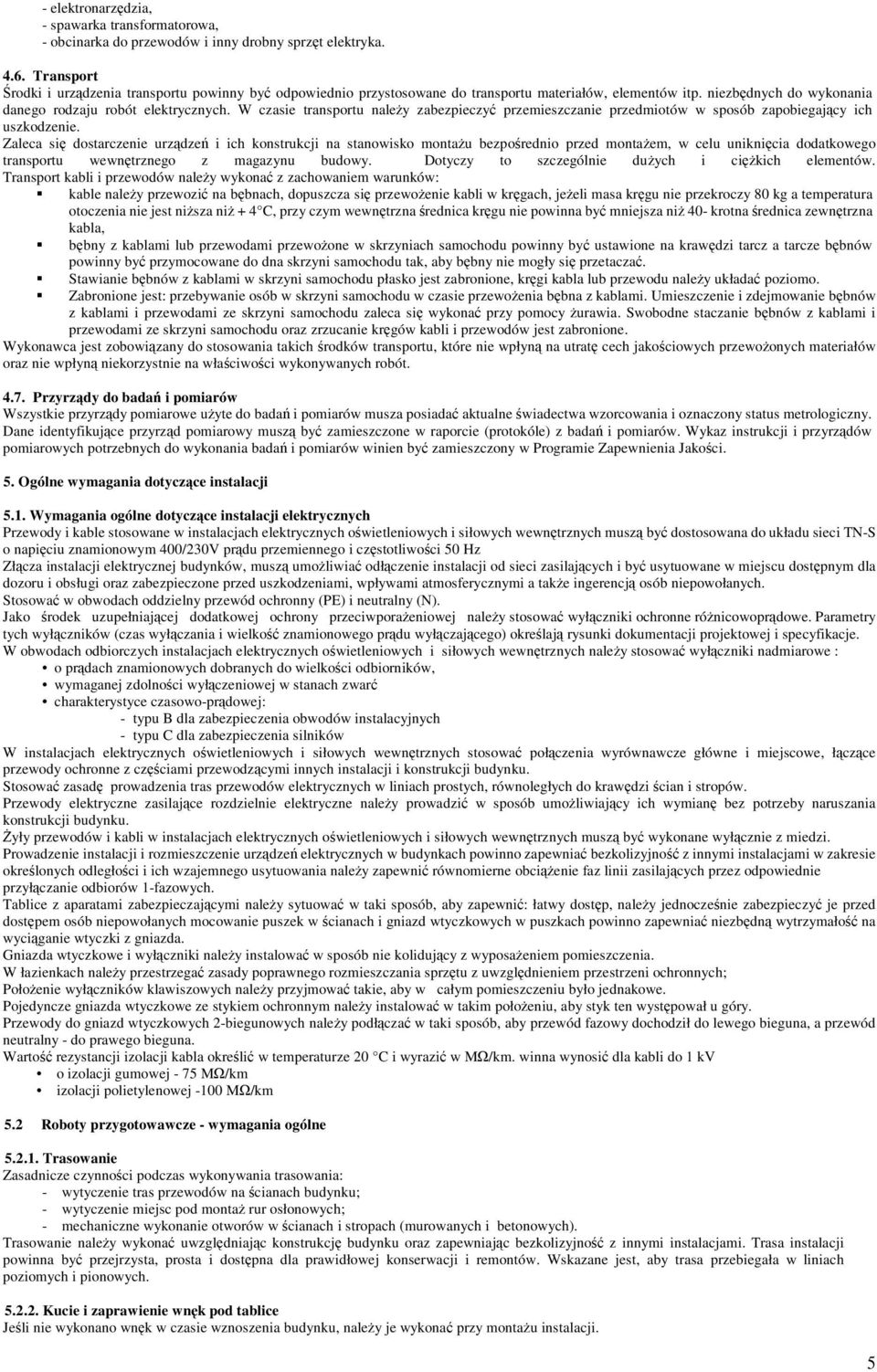

5 - elektronarzdzia, - spawarka transformatorowa, - obcinarka do przewodów i inny drobny sprzt elektryka Transport rodki i urzdzenia transportu powinny by odpowiednio przystosowane do transportu materiałów, elementów itp. niezbdnych do wykonania danego rodzaju robót elektrycznych. W czasie transportu naley zabezpieczy przemieszczanie przedmiotów w sposób zapobiegajcy ich uszkodzenie. Zaleca si dostarczenie urzdze i ich konstrukcji na stanowisko montau bezporednio przed montaem, w celu uniknicia dodatkowego transportu wewntrznego z magazynu budowy. Dotyczy to szczególnie duych i cikich elementów. Transport kabli i przewodów naley wykona z zachowaniem warunków: kable naley przewozi na bbnach, dopuszcza si przewoenie kabli w krgach, jeeli masa krgu nie przekroczy 80 kg a temperatura otoczenia nie jest nisza ni + 4 C, przy czym wewntrzna rednica krgu nie powinna by mniejsza ni 40- krotna rednica zewntrzna kabla, bbny z kablami lub przewodami przewoone w skrzyniach samochodu powinny by ustawione na krawdzi tarcz a tarcze bbnów powinny by przymocowane do dna skrzyni samochodu tak, aby bbny nie mogły si przetacza. Stawianie bbnów z kablami w skrzyni samochodu płasko jest zabronione, krgi kabla lub przewodu naley układa poziomo. Zabronione jest: przebywanie osób w skrzyni samochodu w czasie przewoenia bbna z kablami. Umieszczenie i zdejmowanie bbnów z kablami i przewodami ze skrzyni samochodu zaleca si wykona przy pomocy urawia. Swobodne staczanie bbnów z kablami i przewodami ze skrzyni samochodu oraz zrzucanie krgów kabli i przewodów jest zabronione. Wykonawca jest zobowizany do stosowania takich rodków transportu, które nie wpłyn na utrat cech jakociowych przewoonych materiałów oraz nie wpłyn niekorzystnie na właciwoci wykonywanych robót Przyrzdy do bada i pomiarów Wszystkie przyrzdy pomiarowe uyte do bada i pomiarów musza posiada aktualne wiadectwa wzorcowania i oznaczony status metrologiczny. Dane identyfikujce przyrzd pomiarowy musz by zamieszczone w raporcie (protokóle) z bada i pomiarów. Wykaz instrukcji i przyrzdów pomiarowych potrzebnych do wykonania bada i pomiarów winien by zamieszczony w Programie Zapewnienia Jakoci. 5. Ogólne wymagania dotyczce instalacji 5.1. Wymagania ogólne dotyczce instalacji elektrycznych Przewody i kable stosowane w instalacjach elektrycznych owietleniowych i siłowych wewntrznych musz by dostosowana do układu sieci TN-S o napiciu znamionowym 400/230V prdu przemiennego i czstotliwoci 50 Hz Złcza instalacji elektrycznej budynków, musz umoliwia odłczenie instalacji od sieci zasilajcych i by usytuowane w miejscu dostpnym dla dozoru i obsługi oraz zabezpieczone przed uszkodzeniami, wpływami atmosferycznymi a take ingerencj osób niepowołanych. Stosowa w obwodach oddzielny przewód ochronny (PE) i neutralny (N). Jako rodek uzupełniajcej dodatkowej ochrony przeciwporaeniowej naley stosowa wyłczniki ochronne rónicowoprdowe. Parametry tych wyłczników (czas wyłczania i wielko znamionowego prdu wyłczajcego) okrelaj rysunki dokumentacji projektowej i specyfikacje. W obwodach odbiorczych instalacjach elektrycznych owietleniowych i siłowych wewntrznych naley stosowa wyłczniki nadmiarowe : o prdach znamionowych dobranych do wielkoci odbiorników, wymaganej zdolnoci wyłczeniowej w stanach zwar charakterystyce czasowo-prdowej: - typu B dla zabezpieczenia obwodów instalacyjnych - typu C dla zabezpieczenia silników W instalacjach elektrycznych owietleniowych i siłowych wewntrznych stosowa połczenia wyrównawcze główne i miejscowe, łczce przewody ochronne z czciami przewodzcymi innych instalacji i konstrukcji budynku. Stosowa zasad prowadzenia tras przewodów elektrycznych w liniach prostych, równoległych do krawdzi cian i stropów. Przewody elektryczne zasilajce rozdzielnie elektryczne naley prowadzi w sposób umoliwiajcy ich wymian bez potrzeby naruszania konstrukcji budynku. yły przewodów i kabli w instalacjach elektrycznych owietleniowych i siłowych wewntrznych musz by wykonane wyłcznie z miedzi. Prowadzenie instalacji i rozmieszczenie urzdze elektrycznych w budynkach powinno zapewnia bezkolizyjno z innymi instalacjami w zakresie okrelonych odległoci i ich wzajemnego usytuowania naley zapewni równomierne obcienie faz linii zasilajcych przez odpowiednie przyłczanie odbiorów 1-fazowych. Tablice z aparatami zabezpieczajcymi naley sytuowa w taki sposób, aby zapewni: łatwy dostp, naley jednoczenie zabezpieczy je przed dostpem osób niepowołanych mocowanie puszek w cianach i gniazd wtyczkowych w puszkach powinno zapewnia niezbdn wytrzymało na wyciganie wtyczki z gniazda. Gniazda wtyczkowe i wyłczniki naley instalowa w sposób nie kolidujcy z wyposaeniem pomieszczenia. W łazienkach naley przestrzega zasady poprawnego rozmieszczania sprztu z uwzgldnieniem przestrzeni ochronnych; Połoenie wyłczników klawiszowych naley przyjmowa takie, aby w całym pomieszczeniu było jednakowe. Pojedyncze gniazda wtyczkowe ze stykiem ochronnym naley instalowa w takim połoeniu, aby styk ten wystpował u góry. Przewody do gniazd wtyczkowych 2-biegunowych naley podłcza w taki sposób, aby przewód fazowy dochodził do lewego bieguna, a przewód neutralny - do prawego bieguna. Warto rezystancji izolacji kabla okreli w temperaturze 20 C i wyrazi w M/km. winna wynosi dla kabli do 1 kv o izolacji gumowej - 75 M/km izolacji polietylenowej -100 M/km 5.2 Roboty przygotowawcze - wymagania ogólne Trasowanie Zasadnicze czynnoci podczas wykonywania trasowania: - wytyczenie tras przewodów na cianach budynku; - wytyczenie miejsc pod monta rur osłonowych; - mechaniczne wykonanie otworów w cianach i stropach (murowanych i betonowych). Trasowanie naley wykona uwzgldniajc konstrukcj budynku oraz zapewniajc bezkolizyjno z innymi instalacjami. Trasa instalacji powinna by przejrzysta, prosta i dostpna dla prawidłowej konserwacji i remontów. Wskazane jest, aby trasa przebiegała w liniach poziomych i pionowych Kucie i zaprawienie wnk pod tablice Jeli nie wykonano wnk w czasie wznoszenia budynku, naley je wykona przy montau instalacji. 5

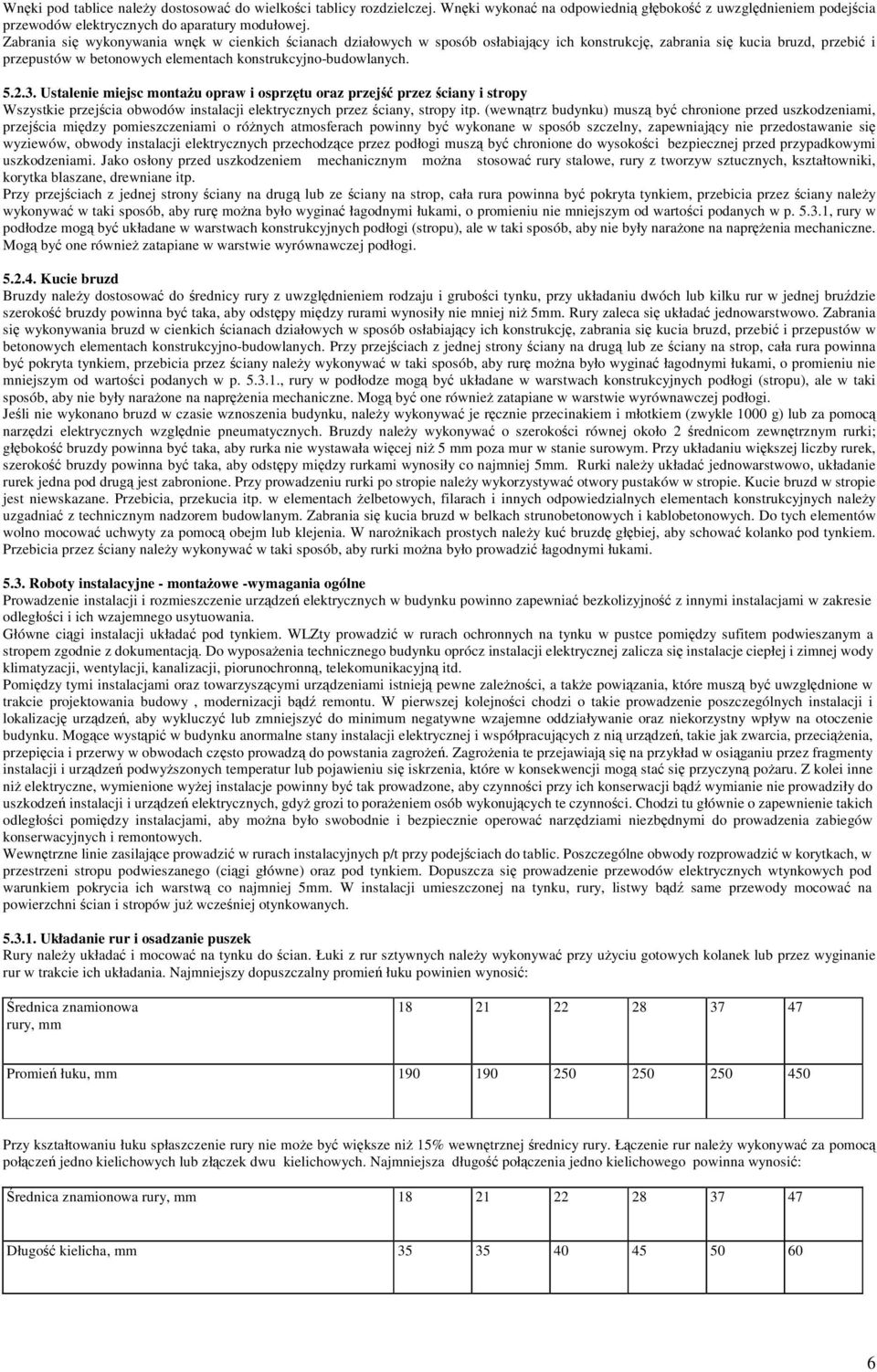

6 Wnki pod tablice naley dostosowa do wielkoci tablicy rozdzielczej. Wnki wykona na odpowiedni głboko z uwzgldnieniem podejcia przewodów elektrycznych do aparatury modułowej. Zabrania si wykonywania wnk w cienkich cianach działowych w sposób osłabiajcy ich konstrukcj, zabrania si kucia bruzd, przebi i przepustów w betonowych elementach konstrukcyjno-budowlanych Ustalenie miejsc montau opraw i osprztu oraz przej przez ciany i stropy Wszystkie przejcia obwodów instalacji elektrycznych przez ciany, stropy itp. (wewntrz budynku) musz by chronione przed uszkodzeniami, przejcia midzy pomieszczeniami o rónych atmosferach powinny by wykonane w sposób szczelny, zapewniajcy nie przedostawanie si wyziewów, obwody instalacji elektrycznych przechodzce przez podłogi musz by chronione do wysokoci bezpiecznej przed przypadkowymi uszkodzeniami. Jako osłony przed uszkodzeniem mechanicznym mona stosowa rury stalowe, rury z tworzyw sztucznych, kształtowniki, korytka blaszane, drewniane itp. Przy przejciach z jednej strony ciany na drug lub ze ciany na strop, cała rura powinna by pokryta tynkiem, przebicia przez ciany naley wykonywa w taki sposób, aby rur mona było wygina łagodnymi łukami, o promieniu nie mniejszym od wartoci podanych w p , rury w podłodze mog by układane w warstwach konstrukcyjnych podłogi (stropu), ale w taki sposób, aby nie były naraone na naprenia mechaniczne. Mog by one równie zatapiane w warstwie wyrównawczej podłogi Kucie bruzd Bruzdy naley dostosowa do rednicy rury z uwzgldnieniem rodzaju i gruboci tynku, przy układaniu dwóch lub kilku rur w jednej bru dzie szeroko bruzdy powinna by taka, aby odstpy midzy rurami wynosiły nie mniej ni 5mm. Rury zaleca si układa jednowarstwowo. Zabrania si wykonywania bruzd w cienkich cianach działowych w sposób osłabiajcy ich konstrukcj, zabrania si kucia bruzd, przebi i przepustów w betonowych elementach konstrukcyjno-budowlanych. Przy przejciach z jednej strony ciany na drug lub ze ciany na strop, cała rura powinna by pokryta tynkiem, przebicia przez ciany naley wykonywa w taki sposób, aby rur mona było wygina łagodnymi łukami, o promieniu nie mniejszym od wartoci podanych w p , rury w podłodze mog by układane w warstwach konstrukcyjnych podłogi (stropu), ale w taki sposób, aby nie były naraone na naprenia mechaniczne. Mog by one równie zatapiane w warstwie wyrównawczej podłogi. Jeli nie wykonano bruzd w czasie wznoszenia budynku, naley wykonywa je rcznie przecinakiem i młotkiem (zwykle 1000 g) lub za pomoc narzdzi elektrycznych wzgldnie pneumatycznych. Bruzdy naley wykonywa o szerokoci równej około 2 rednicom zewntrznym rurki; głboko bruzdy powinna by taka, aby rurka nie wystawała wicej ni 5 mm poza mur w stanie surowym. Przy układaniu wikszej liczby rurek, szeroko bruzdy powinna by taka, aby odstpy midzy rurkami wynosiły co najmniej 5mm. Rurki naley układa jednowarstwowo, układanie rurek jedna pod drug jest zabronione. Przy prowadzeniu rurki po stropie naley wykorzystywa otwory pustaków w stropie. Kucie bruzd w stropie jest niewskazane. Przebicia, przekucia itp. w elementach elbetowych, filarach i innych odpowiedzialnych elementach konstrukcyjnych naley uzgadnia z technicznym nadzorem budowlanym. Zabrania si kucia bruzd w belkach strunobetonowych i kablobetonowych. Do tych elementów wolno mocowa uchwyty za pomoc obejm lub klejenia. W naronikach prostych naley ku bruzd głbiej, aby schowa kolanko pod tynkiem. Przebicia przez ciany naley wykonywa w taki sposób, aby rurki mona było prowadzi łagodnymi łukami Roboty instalacyjne - montaowe -wymagania ogólne Prowadzenie instalacji i rozmieszczenie urzdze elektrycznych w budynku powinno zapewnia bezkolizyjno z innymi instalacjami w zakresie odległoci i ich wzajemnego usytuowania. Główne cigi instalacji układa pod tynkiem. WLZty prowadzi w rurach ochronnych na tynku w pustce pomidzy sufitem podwieszanym a stropem zgodnie z dokumentacj. Do wyposaenia technicznego budynku oprócz instalacji elektrycznej zalicza si instalacje ciepłej i zimnej wody klimatyzacji, wentylacji, kanalizacji, piorunochronn, telekomunikacyjn itd. Pomidzy tymi instalacjami oraz towarzyszcymi urzdzeniami istniej pewne zalenoci, a take powizania, które musz by uwzgldnione w trakcie projektowania budowy, modernizacji bd remontu. W pierwszej kolejnoci chodzi o takie prowadzenie poszczególnych instalacji i lokalizacj urzdze, aby wykluczy lub zmniejszy do minimum negatywne wzajemne oddziaływanie oraz niekorzystny wpływ na otoczenie budynku. Mogce wystpi w budynku anormalne stany instalacji elektrycznej i współpracujcych z ni urzdze, takie jak zwarcia, przecienia, przepicia i przerwy w obwodach czsto prowadz do powstania zagroe. Zagroenia te przejawiaj si na przykład w osiganiu przez fragmenty instalacji i urzdze podwyszonych temperatur lub pojawieniu si iskrzenia, które w konsekwencji mog sta si przyczyn poaru. Z kolei inne ni elektryczne, wymienione wyej instalacje powinny by tak prowadzone, aby czynnoci przy ich konserwacji bd wymianie nie prowadziły do uszkodze instalacji i urzdze elektrycznych, gdy grozi to poraeniem osób wykonujcych te czynnoci. Chodzi tu głównie o zapewnienie takich odległoci pomidzy instalacjami, aby mona było swobodnie i bezpiecznie operowa narzdziami niezbdnymi do prowadzenia zabiegów konserwacyjnych i remontowych. Wewntrzne linie zasilajce prowadzi w rurach instalacyjnych p/t przy podejciach do tablic. Poszczególne obwody rozprowadzi w korytkach, w przestrzeni stropu podwieszanego (cigi główne) oraz pod tynkiem. Dopuszcza si prowadzenie przewodów elektrycznych wtynkowych pod warunkiem pokrycia ich warstw co najmniej 5mm. W instalacji umieszczonej na tynku, rury, listwy bd same przewody mocowa na powierzchni cian i stropów ju wczeniej otynkowanych Układanie rur i osadzanie puszek Rury naley układa i mocowa na tynku do cian. Łuki z rur sztywnych naley wykonywa przy uyciu gotowych kolanek lub przez wyginanie rur w trakcie ich układania. Najmniejszy dopuszczalny promie łuku powinien wynosi: rednica znamionowa rury, mm Promie łuku, mm Przy kształtowaniu łuku spłaszczenie rury nie moe by wiksze ni 15% wewntrznej rednicy rury. Łczenie rur naley wykonywa za pomoc połcze jedno kielichowych lub złczek dwu kielichowych. Najmniejsza długo połczenia jedno kielichowego powinna wynosi: rednica znamionowa rury, mm Długo kielicha, mm

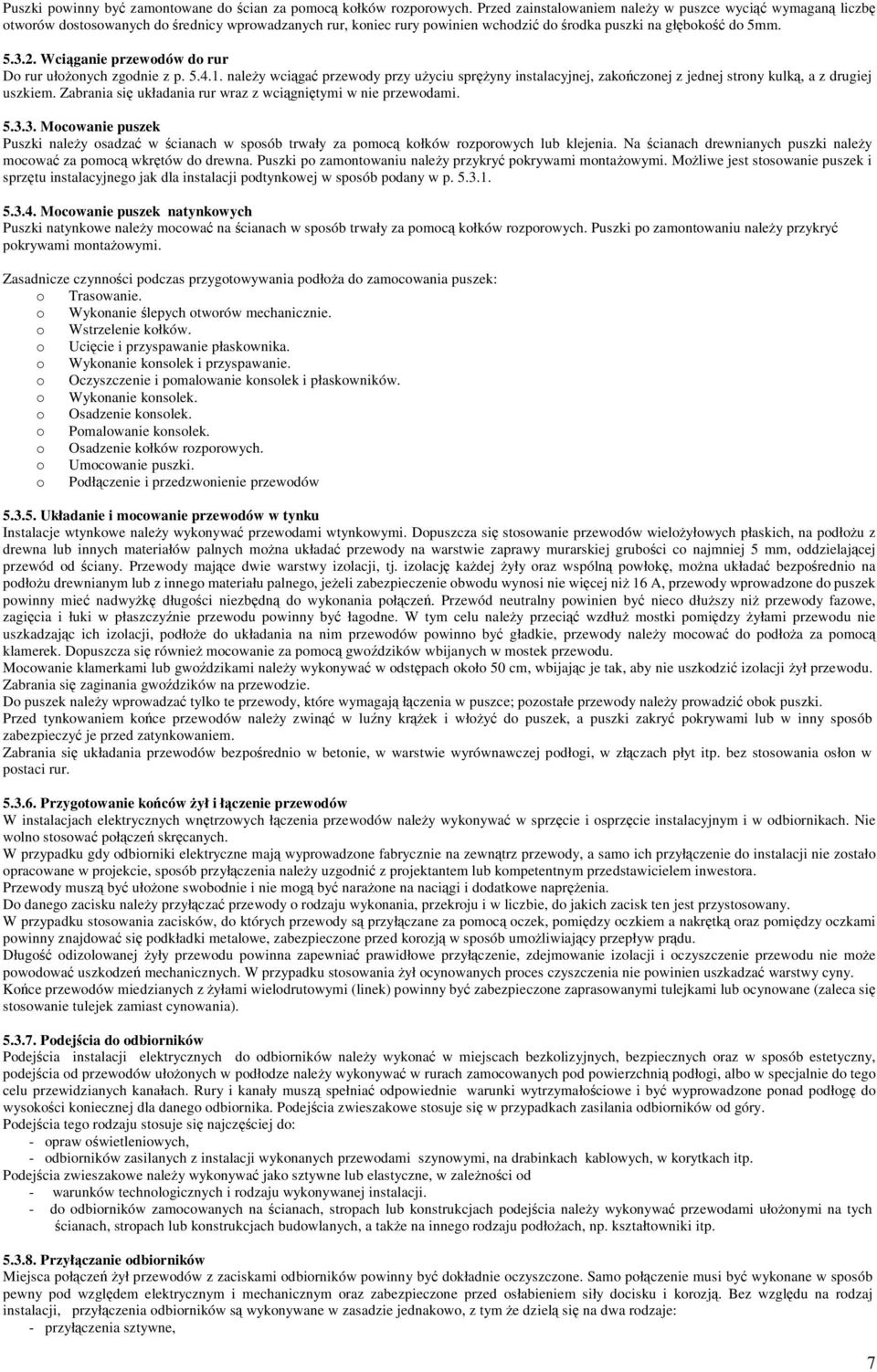

7 Puszki powinny by zamontowane do cian za pomoc kołków rozporowych. Przed zainstalowaniem naley w puszce wyci wymagan liczb otworów dostosowanych do rednicy wprowadzanych rur, koniec rury powinien wchodzi do rodka puszki na głboko do 5mm Wciganie przewodów do rur Do rur ułoonych zgodnie z p naley wciga przewody przy uyciu spryny instalacyjnej, zakoczonej z jednej strony kulk, a z drugiej uszkiem. Zabrania si układania rur wraz z wcignitymi w nie przewodami Mocowanie puszek Puszki naley osadza w cianach w sposób trwały za pomoc kołków rozporowych lub klejenia. Na cianach drewnianych puszki naley mocowa za pomoc wkrtów do drewna. Puszki po zamontowaniu naley przykry pokrywami montaowymi. Moliwe jest stosowanie puszek i sprztu instalacyjnego jak dla instalacji podtynkowej w sposób podany w p Mocowanie puszek natynkowych Puszki natynkowe naley mocowa na cianach w sposób trwały za pomoc kołków rozporowych. Puszki po zamontowaniu naley przykry pokrywami montaowymi. Zasadnicze czynnoci podczas przygotowywania podłoa do zamocowania puszek: o Trasowanie. o Wykonanie lepych otworów mechanicznie. o Wstrzelenie kołków. o Ucicie i przyspawanie płaskownika. o Wykonanie konsolek i przyspawanie. o Oczyszczenie i pomalowanie konsolek i płaskowników. o Wykonanie konsolek. o Osadzenie konsolek. o Pomalowanie konsolek. o Osadzenie kołków rozporowych. o Umocowanie puszki. o Podłczenie i przedzwonienie przewodów Układanie i mocowanie przewodów w tynku Instalacje wtynkowe naley wykonywa przewodami wtynkowymi. Dopuszcza si stosowanie przewodów wieloyłowych płaskich, na podłou z drewna lub innych materiałów palnych mona układa przewody na warstwie zaprawy murarskiej gruboci co najmniej 5 mm, oddzielajcej przewód od ciany. Przewody majce dwie warstwy izolacji, tj. izolacj kadej yły oraz wspóln powłok, mona układa bezporednio na podłou drewnianym lub z innego materiału palnego, jeeli zabezpieczenie obwodu wynosi nie wicej ni 16 A, przewody wprowadzone do puszek powinny mie nadwyk długoci niezbdn do wykonania połcze. Przewód neutralny powinien by nieco dłuszy ni przewody fazowe, zagicia i łuki w płaszczy nie przewodu powinny by łagodne. W tym celu naley przeci wzdłu mostki pomidzy yłami przewodu nie uszkadzajc ich izolacji, podłoe do układania na nim przewodów powinno by gładkie, przewody naley mocowa do podłoa za pomoc klamerek. Dopuszcza si równie mocowanie za pomoc gwo dzików wbijanych w mostek przewodu. Mocowanie klamerkami lub gwo dzikami naley wykonywa w odstpach około 50 cm, wbijajc je tak, aby nie uszkodzi izolacji ył przewodu. Zabrania si zaginania gwo dzików na przewodzie. Do puszek naley wprowadza tylko te przewody, które wymagaj łczenia w puszce; pozostałe przewody naley prowadzi obok puszki. Przed tynkowaniem koce przewodów naley zwin w lu ny krek i włoy do puszek, a puszki zakry pokrywami lub w inny sposób zabezpieczy je przed zatynkowaniem. Zabrania si układania przewodów bezporednio w betonie, w warstwie wyrównawczej podłogi, w złczach płyt itp. bez stosowania osłon w postaci rur Przygotowanie ko ców ył i łczenie przewodów W instalacjach elektrycznych wntrzowych łczenia przewodów naley wykonywa w sprzcie i osprzcie instalacyjnym i w odbiornikach. Nie wolno stosowa połcze skrcanych. W przypadku gdy odbiorniki elektryczne maj wyprowadzone fabrycznie na zewntrz przewody, a samo ich przyłczenie do instalacji nie zostało opracowane w projekcie, sposób przyłczenia naley uzgodni z projektantem lub kompetentnym przedstawicielem inwestora. Przewody musz by ułoone swobodnie i nie mog by naraone na nacigi i dodatkowe naprenia. Do danego zacisku naley przyłcza przewody o rodzaju wykonania, przekroju i w liczbie, do jakich zacisk ten jest przystosowany. W przypadku stosowania zacisków, do których przewody s przyłczane za pomoc oczek, pomidzy oczkiem a nakrtk oraz pomidzy oczkami powinny znajdowa si podkładki metalowe, zabezpieczone przed korozj w sposób umoliwiajcy przepływ prdu. Długo odizolowanej yły przewodu powinna zapewnia prawidłowe przyłczenie, zdejmowanie izolacji i oczyszczenie przewodu nie moe powodowa uszkodze mechanicznych. W przypadku stosowania ył ocynowanych proces czyszczenia nie powinien uszkadza warstwy cyny. Koce przewodów miedzianych z yłami wielodrutowymi (linek) powinny by zabezpieczone zaprasowanymi tulejkami lub ocynowane (zaleca si stosowanie tulejek zamiast cynowania) Podejcia do odbiorników Podejcia instalacji elektrycznych do odbiorników naley wykona w miejscach bezkolizyjnych, bezpiecznych oraz w sposób estetyczny, podejcia od przewodów ułoonych w podłodze naley wykonywa w rurach zamocowanych pod powierzchni podłogi, albo w specjalnie do tego celu przewidzianych kanałach. Rury i kanały musz spełnia odpowiednie warunki wytrzymałociowe i by wyprowadzone ponad podłog do wysokoci koniecznej dla danego odbiornika. Podejcia zwieszakowe stosuje si w przypadkach zasilania odbiorników od góry. Podejcia tego rodzaju stosuje si najczciej do: - opraw owietleniowych, - odbiorników zasilanych z instalacji wykonanych przewodami szynowymi, na drabinkach kablowych, w korytkach itp. Podejcia zwieszakowe naley wykonywa jako sztywne lub elastyczne, w zalenoci od - warunków technologicznych i rodzaju wykonywanej instalacji. - do odbiorników zamocowanych na cianach, stropach lub konstrukcjach podejcia naley wykonywa przewodami ułoonymi na tych cianach, stropach lub konstrukcjach budowlanych, a take na innego rodzaju podłoach, np. kształtowniki itp Przyłczanie odbiorników Miejsca połcze ył przewodów z zaciskami odbiorników powinny by dokładnie oczyszczone. Samo połczenie musi by wykonane w sposób pewny pod wzgldem elektrycznym i mechanicznym oraz zabezpieczone przed osłabieniem siły docisku i korozj. Bez wzgldu na rodzaj instalacji, przyłczenia odbiorników s wykonywane w zasadzie jednakowo, z tym e dziel si na dwa rodzaje: - przyłczenia sztywne, 7

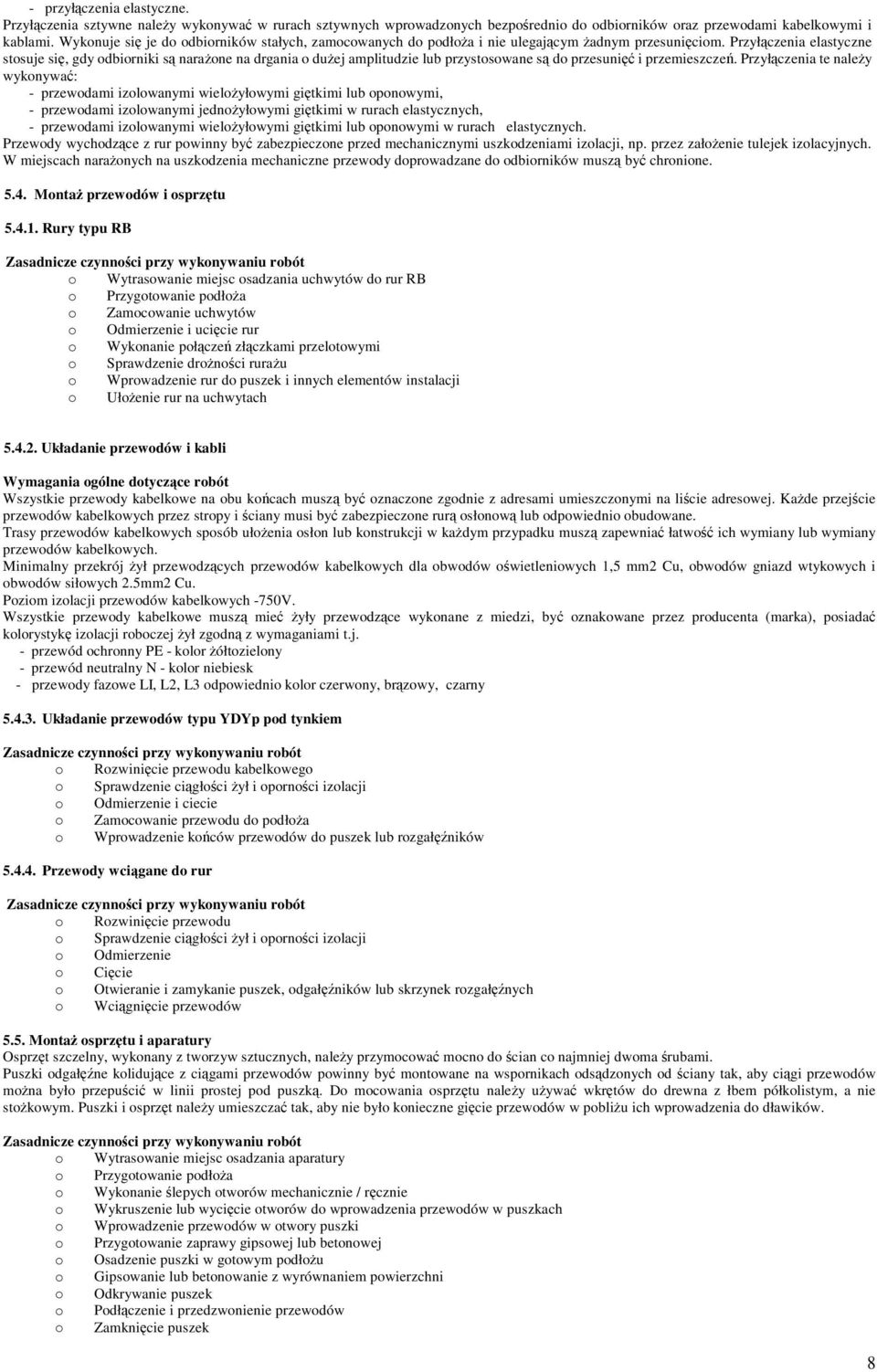

8 - przyłczenia elastyczne. Przyłczenia sztywne naley wykonywa w rurach sztywnych wprowadzonych bezporednio do odbiorników oraz przewodami kabelkowymi i kablami. Wykonuje si je do odbiorników stałych, zamocowanych do podłoa i nie ulegajcym adnym przesuniciom. Przyłczenia elastyczne stosuje si, gdy odbiorniki s naraone na drgania o duej amplitudzie lub przystosowane s do przesuni i przemieszcze. Przyłczenia te naley wykonywa: - przewodami izolowanymi wieloyłowymi gitkimi lub oponowymi, - przewodami izolowanymi jednoyłowymi gitkimi w rurach elastycznych, - przewodami izolowanymi wieloyłowymi gitkimi lub oponowymi w rurach elastycznych. Przewody wychodzce z rur powinny by zabezpieczone przed mechanicznymi uszkodzeniami izolacji, np. przez załoenie tulejek izolacyjnych. W miejscach naraonych na uszkodzenia mechaniczne przewody doprowadzane do odbiorników musz by chronione Monta przewodów i osprztu Rury typu RB Zasadnicze czynnoci przy wykonywaniu robót o Wytrasowanie miejsc osadzania uchwytów do rur RB o Przygotowanie podłoa o Zamocowanie uchwytów o Odmierzenie i ucicie rur o Wykonanie połcze złczkami przelotowymi o Sprawdzenie dronoci rurau o Wprowadzenie rur do puszek i innych elementów instalacji o Ułoenie rur na uchwytach Układanie przewodów i kabli Wymagania ogólne dotyczce robót Wszystkie przewody kabelkowe na obu kocach musz by oznaczone zgodnie z adresami umieszczonymi na licie adresowej. Kade przejcie przewodów kabelkowych przez stropy i ciany musi by zabezpieczone rur osłonow lub odpowiednio obudowane. Trasy przewodów kabelkowych sposób ułoenia osłon lub konstrukcji w kadym przypadku musz zapewnia łatwo ich wymiany lub wymiany przewodów kabelkowych. Minimalny przekrój ył przewodzcych przewodów kabelkowych dla obwodów owietleniowych 1,5 mm2 Cu, obwodów gniazd wtykowych i obwodów siłowych 2.5mm2 Cu. Poziom izolacji przewodów kabelkowych -750V. Wszystkie przewody kabelkowe musz mie yły przewodzce wykonane z miedzi, by oznakowane przez producenta (marka), posiada kolorystyk izolacji roboczej ył zgodn z wymaganiami t.j. - przewód ochronny PE - kolor ółtozielony - przewód neutralny N - kolor niebiesk - przewody fazowe LI, L2, L3 odpowiednio kolor czerwony, brzowy, czarny Układanie przewodów typu YDYp pod tynkiem Zasadnicze czynnoci przy wykonywaniu robót o Rozwinicie przewodu kabelkowego o Sprawdzenie cigłoci ył i opornoci izolacji o Odmierzenie i ciecie o Zamocowanie przewodu do podłoa o Wprowadzenie koców przewodów do puszek lub rozgał ników Przewody wcigane do rur Zasadnicze czynnoci przy wykonywaniu robót o Rozwinicie przewodu o Sprawdzenie cigłoci ył i opornoci izolacji o Odmierzenie o Cicie o Otwieranie i zamykanie puszek, odgał ników lub skrzynek rozgał nych o Wcignicie przewodów 5.5. Monta osprztu i aparatury Osprzt szczelny, wykonany z tworzyw sztucznych, naley przymocowa mocno do cian co najmniej dwoma rubami. Puszki odgał ne kolidujce z cigami przewodów powinny by montowane na wspornikach odsdzonych od ciany tak, aby cigi przewodów mona było przepuci w linii prostej pod puszk. Do mocowania osprztu naley uywa wkrtów do drewna z łbem półkolistym, a nie stokowym. Puszki i osprzt naley umieszcza tak, aby nie było konieczne gicie przewodów w pobliu ich wprowadzenia do dławików. Zasadnicze czynnoci przy wykonywaniu robót o Wytrasowanie miejsc osadzania aparatury o Przygotowanie podłoa o Wykonanie lepych otworów mechanicznie / rcznie o Wykruszenie lub wycicie otworów do wprowadzenia przewodów w puszkach o Wprowadzenie przewodów w otwory puszki o Przygotowanie zaprawy gipsowej lub betonowej o Osadzenie puszki w gotowym podłou o Gipsowanie lub betonowanie z wyrównaniem powierzchni o Odkrywanie puszek o Podłczenie i przedzwonienie przewodów o Zamknicie puszek 8

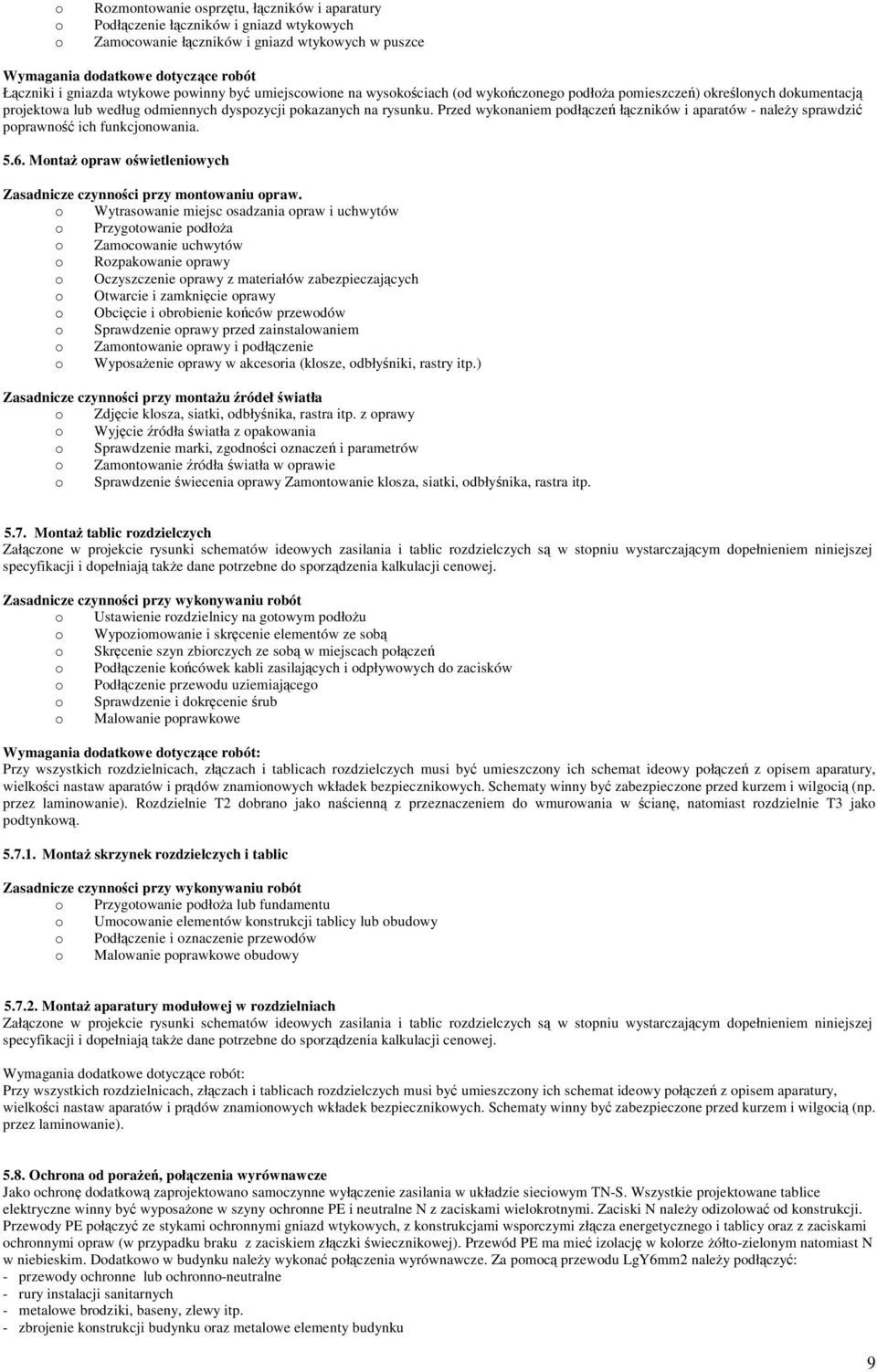

9 o Rozmontowanie osprztu, łczników i aparatury o Podłczenie łczników i gniazd wtykowych o Zamocowanie łczników i gniazd wtykowych w puszce Wymagania dodatkowe dotyczce robót Łczniki i gniazda wtykowe powinny by umiejscowione na wysokociach (od wykoczonego podłoa pomieszcze) okrelonych dokumentacj projektowa lub według odmiennych dyspozycji pokazanych na rysunku. Przed wykonaniem podłcze łczników i aparatów - naley sprawdzi poprawno ich funkcjonowania Monta opraw owietleniowych Zasadnicze czynnoci przy montowaniu opraw. o Wytrasowanie miejsc osadzania opraw i uchwytów o Przygotowanie podłoa o Zamocowanie uchwytów o Rozpakowanie oprawy o Oczyszczenie oprawy z materiałów zabezpieczajcych o Otwarcie i zamknicie oprawy o Obcicie i obrobienie koców przewodów o Sprawdzenie oprawy przed zainstalowaniem o Zamontowanie oprawy i podłczenie o Wyposaenie oprawy w akcesoria (klosze, odbłyniki, rastry itp.) Zasadnicze czynnoci przy montau ródeł wiatła o Zdjcie klosza, siatki, odbłynika, rastra itp. z oprawy o Wyjcie ródła wiatła z opakowania o Sprawdzenie marki, zgodnoci oznacze i parametrów o Zamontowanie ródła wiatła w oprawie o Sprawdzenie wiecenia oprawy Zamontowanie klosza, siatki, odbłynika, rastra itp Monta tablic rozdzielczych Załczone w projekcie rysunki schematów ideowych zasilania i tablic rozdzielczych s w stopniu wystarczajcym dopełnieniem niniejszej specyfikacji i dopełniaj take dane potrzebne do sporzdzenia kalkulacji cenowej. Zasadnicze czynnoci przy wykonywaniu robót o Ustawienie rozdzielnicy na gotowym podłou o Wypoziomowanie i skrcenie elementów ze sob o Skrcenie szyn zbiorczych ze sob w miejscach połcze o Podłczenie kocówek kabli zasilajcych i odpływowych do zacisków o Podłczenie przewodu uziemiajcego o Sprawdzenie i dokrcenie rub o Malowanie poprawkowe Wymagania dodatkowe dotyczce robót: Przy wszystkich rozdzielnicach, złczach i tablicach rozdzielczych musi by umieszczony ich schemat ideowy połcze z opisem aparatury, wielkoci nastaw aparatów i prdów znamionowych wkładek bezpiecznikowych. Schematy winny by zabezpieczone przed kurzem i wilgoci (np. przez laminowanie). Rozdzielnie T2 dobrano jako nacienn z przeznaczeniem do wmurowania w cian, natomiast rozdzielnie T3 jako podtynkow Monta skrzynek rozdzielczych i tablic Zasadnicze czynnoci przy wykonywaniu robót o Przygotowanie podłoa lub fundamentu o Umocowanie elementów konstrukcji tablicy lub obudowy o Podłczenie i oznaczenie przewodów o Malowanie poprawkowe obudowy Monta aparatury modułowej w rozdzielniach Załczone w projekcie rysunki schematów ideowych zasilania i tablic rozdzielczych s w stopniu wystarczajcym dopełnieniem niniejszej specyfikacji i dopełniaj take dane potrzebne do sporzdzenia kalkulacji cenowej. Wymagania dodatkowe dotyczce robót: Przy wszystkich rozdzielnicach, złczach i tablicach rozdzielczych musi by umieszczony ich schemat ideowy połcze z opisem aparatury, wielkoci nastaw aparatów i prdów znamionowych wkładek bezpiecznikowych. Schematy winny by zabezpieczone przed kurzem i wilgoci (np. przez laminowanie) Ochrona od porae, połczenia wyrównawcze Jako ochron dodatkow zaprojektowano samoczynne wyłczenie zasilania w układzie sieciowym TN-S. Wszystkie projektowane tablice elektryczne winny by wyposaone w szyny ochronne PE i neutralne N z zaciskami wielokrotnymi. Zaciski N naley odizolowa od konstrukcji. Przewody PE połczy ze stykami ochronnymi gniazd wtykowych, z konstrukcjami wsporczymi złcza energetycznego i tablicy oraz z zaciskami ochronnymi opraw (w przypadku braku z zaciskiem złczki wiecznikowej). Przewód PE ma mie izolacj w kolorze ółto-zielonym natomiast N w niebieskim. Dodatkowo w budynku naley wykona połczenia wyrównawcze. Za pomoc przewodu LgY6mm2 naley podłczy: - przewody ochronne lub ochronno-neutralne - rury instalacji sanitarnych - metalowe brodziki, baseny, zlewy itp. - zbrojenie konstrukcji budynku oraz metalowe elementy budynku 9

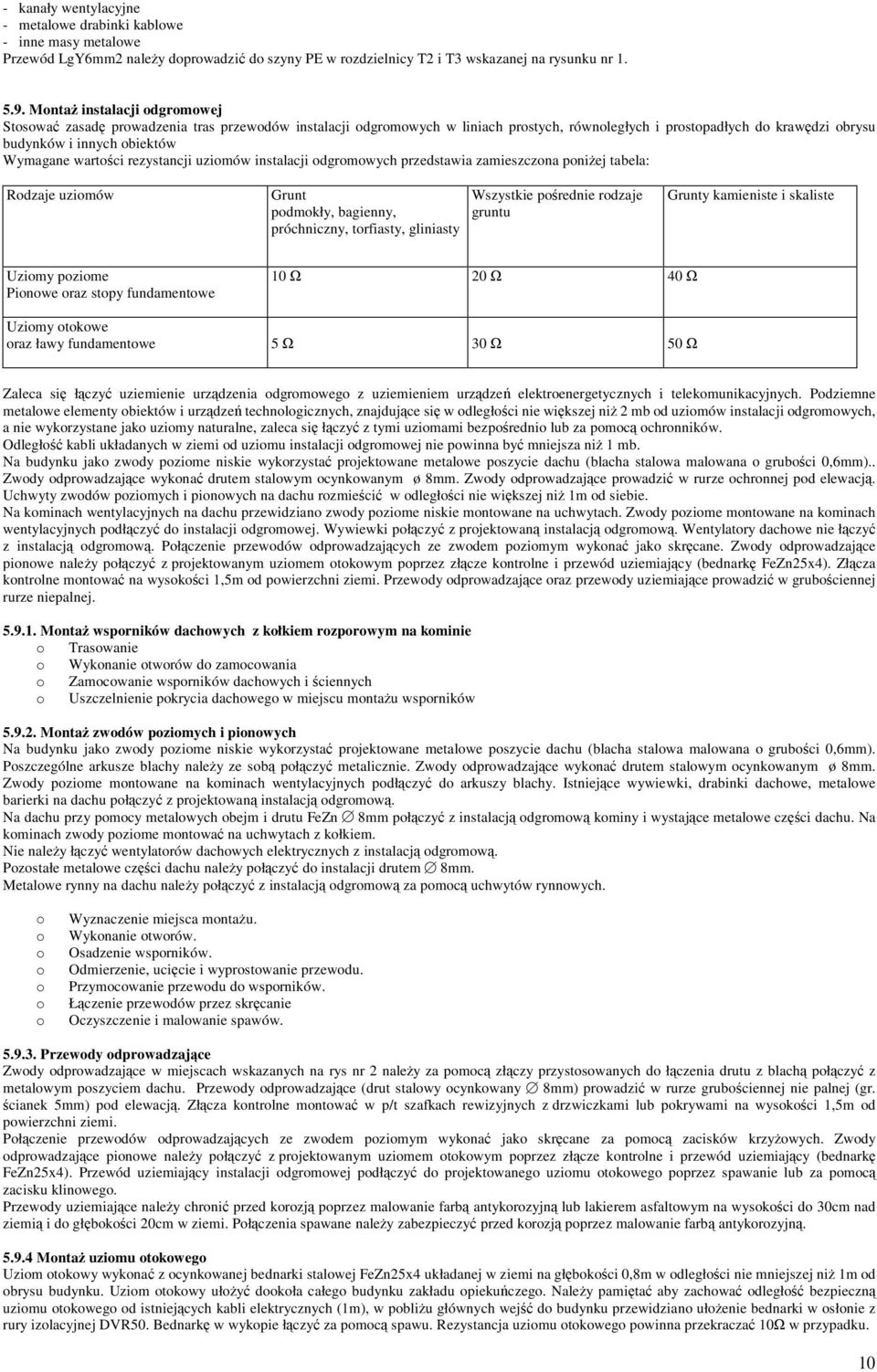

10 - kanały wentylacyjne - metalowe drabinki kablowe - inne masy metalowe Przewód LgY6mm2 naley doprowadzi do szyny PE w rozdzielnicy T2 i T3 wskazanej na rysunku nr Monta instalacji odgromowej Stosowa zasad prowadzenia tras przewodów instalacji odgromowych w liniach prostych, równoległych i prostopadłych do krawdzi obrysu budynków i innych obiektów Wymagane wartoci rezystancji uziomów instalacji odgromowych przedstawia zamieszczona poniej tabela: Rodzaje uziomów Grunt podmokły, bagienny, próchniczny, torfiasty, gliniasty Wszystkie porednie rodzaje gruntu Grunty kamieniste i skaliste Uziomy poziome Pionowe oraz stopy fundamentowe Uziomy otokowe oraz ławy fundamentowe Zaleca si łczy uziemienie urzdzenia odgromowego z uziemieniem urzdze elektroenergetycznych i telekomunikacyjnych. Podziemne metalowe elementy obiektów i urzdze technologicznych, znajdujce si w odległoci nie wikszej ni 2 mb od uziomów instalacji odgromowych, a nie wykorzystane jako uziomy naturalne, zaleca si łczy z tymi uziomami bezporednio lub za pomoc ochronników. Odległo kabli układanych w ziemi od uziomu instalacji odgromowej nie powinna by mniejsza ni 1 mb. Na budynku jako zwody poziome niskie wykorzysta projektowane metalowe poszycie dachu (blacha stalowa malowana o gruboci 0,6mm).. Zwody odprowadzajce wykona drutem stalowym ocynkowanym ø 8mm. Zwody odprowadzajce prowadzi w rurze ochronnej pod elewacj. Uchwyty zwodów poziomych i pionowych na dachu rozmieci w odległoci nie wikszej ni 1m od siebie. Na kominach wentylacyjnych na dachu przewidziano zwody poziome niskie montowane na uchwytach. Zwody poziome montowane na kominach wentylacyjnych podłczy do instalacji odgromowej. Wywiewki połczy z projektowan instalacj odgromow. Wentylatory dachowe nie łczy z instalacj odgromow. Połczenie przewodów odprowadzajcych ze zwodem poziomym wykona jako skrcane. Zwody odprowadzajce pionowe naley połczy z projektowanym uziomem otokowym poprzez złcze kontrolne i przewód uziemiajcy (bednark FeZn25x4). Złcza kontrolne montowa na wysokoci 1,5m od powierzchni ziemi. Przewody odprowadzajce oraz przewody uziemiajce prowadzi w grubociennej rurze niepalnej Monta wsporników dachowych z kołkiem rozporowym na kominie o Trasowanie o Wykonanie otworów do zamocowania o Zamocowanie wsporników dachowych i ciennych o Uszczelnienie pokrycia dachowego w miejscu montau wsporników Monta zwodów poziomych i pionowych Na budynku jako zwody poziome niskie wykorzysta projektowane metalowe poszycie dachu (blacha stalowa malowana o gruboci 0,6mm). Poszczególne arkusze blachy naley ze sob połczy metalicznie. Zwody odprowadzajce wykona drutem stalowym ocynkowanym ø 8mm. Zwody poziome montowane na kominach wentylacyjnych podłczy do arkuszy blachy. Istniejce wywiewki, drabinki dachowe, metalowe barierki na dachu połczy z projektowan instalacj odgromow. Na dachu przy pomocy metalowych obejm i drutu FeZn 8mm połczy z instalacj odgromow kominy i wystajce metalowe czci dachu. Na kominach zwody poziome montowa na uchwytach z kołkiem. Nie naley łczy wentylatorów dachowych elektrycznych z instalacj odgromow. Pozostałe metalowe czci dachu naley połczy do instalacji drutem 8mm. Metalowe rynny na dachu naley połczy z instalacj odgromow za pomoc uchwytów rynnowych. o Wyznaczenie miejsca montau. o Wykonanie otworów. o Osadzenie wsporników. o Odmierzenie, ucicie i wyprostowanie przewodu. o Przymocowanie przewodu do wsporników. o Łczenie przewodów przez skrcanie o Oczyszczenie i malowanie spawów Przewody odprowadzajce Zwody odprowadzajce w miejscach wskazanych na rys nr 2 naley za pomoc złczy przystosowanych do łczenia drutu z blach połczy z metalowym poszyciem dachu. Przewody odprowadzajce (drut stalowy ocynkowany 8mm) prowadzi w rurze grubociennej nie palnej (gr. cianek 5mm) pod elewacj. Złcza kontrolne montowa w p/t szafkach rewizyjnych z drzwiczkami lub pokrywami na wysokoci 1,5m od powierzchni ziemi. Połczenie przewodów odprowadzajcych ze zwodem poziomym wykona jako skrcane za pomoc zacisków krzyowych. Zwody odprowadzajce pionowe naley połczy z projektowanym uziomem otokowym poprzez złcze kontrolne i przewód uziemiajcy (bednark FeZn25x4). Przewód uziemiajcy instalacji odgromowej podłczy do projektowanego uziomu otokowego poprzez spawanie lub za pomoc zacisku klinowego. Przewody uziemiajce naley chroni przed korozj poprzez malowanie farb antykorozyjn lub lakierem asfaltowym na wysokoci do 30cm nad ziemi i do głbokoci 20cm w ziemi. Połczenia spawane naley zabezpieczy przed korozj poprzez malowanie farb antykorozyjn Monta uziomu otokowego Uziom otokowy wykona z ocynkowanej bednarki stalowej FeZn25x4 układanej w ziemi na głbokoci 0,8m w odległoci nie mniejszej ni 1m od obrysu budynku. Uziom otokowy ułoy dookoła całego budynku zakładu opiekuczego. Naley pamita aby zachowa odległo bezpieczn uziomu otokowego od istniejcych kabli elektrycznych (1m), w pobliu głównych wej do budynku przewidziano ułoenie bednarki w osłonie z rury izolacyjnej DVR50. Bednark w wykopie łczy za pomoc spawu. Rezystancja uziomu otokowego powinna przekracza 10 w przypadku. 10

11 Zasadnicze czynnoci przy montau uziomu otokowego o Wyznaczanie trasy rowu. o Wykopanie rowu. o Odmierzenie i ucicie bednarki. o Wyprostowanie bednarki. o Ułoenie bednarki w wykopie. o Spawanie gazowe. o Oczyszczenie i malowanie spawu. o Zasypanie wykopu z ubijaniem ziemi warstwami Badania i pomiary Zasadnicze czynnoci przy wykonywaniu bada i pomiarów o Badania i pomiary instalacji owietleniowej i siłowej o Sprawdzenie cigłoci ył przewodów o Sprawdzenie poprawnoci połcze o Sprawdzenie odresów przewodów kabelkowych z listw adresow o Pomiar rezystancji izolacji przewodów o Pomiar rezystancji uziemie roboczych i ochronnych o Badanie wyłaczników ochronnych rónicowoprdowych Wymagania dodatkowe dotyczce bada i pomiarów o Z wykonanych bada i pomiarów oraz dokonaniu oceny ich wyników musza by sporzdzone raporty o Badania i pomiary powinna wykonywa uprawniona osoba/pracownik laboratorium Wszystkie przyrzdy pomiarowe uyte do bada i pomiarów musza posiada aktualne wiadectwa wzorcowania i oznaczony status metrologiczny. Dane identyfikujce przyrzd pomiarowy musz by zamieszczone w raporcie (protokóle) z bada i pomiarów. Wykaz instrukcji i przyrzdów pomiarowych potrzebnych do wykonania bada i pomiarów winien by zamieszczony w Programie Zapewnienia Jakoci System przyzywowy W łazience dla niepełnosprawnych zastosowano system przyzywowy modularny dajcy szerokie moliwoci rozbudowy. Układ zasilony jest napiciem 24V 50Hz z dobranego w dokumentacji projektowej transformatora. Podczas montau: - Numery zacisków kasownika identyfikowa na podstawie sitodruku na płytce drukowanej oznaczany jest tylko jeden skrajny zacisk. - Opornik (1k) znajduje si razem z kasownikiem. Naley go zainstalowa w najdalszym elemencie wzywania ptli kasownika, a w przypadku stosowania manipulatora łczonego z systemem przez gniazdo wtykowe, opornik naley zainstalowa we wtyku manipulatora lub w dowolnym punkcie ptli szeregowej. Warunkuje to pojawienie si alarmu w chwili przypadkowego odłczenia manipulatora z gniazda. - Przycisk pocigowy FAP3002 naley zamontowa na wys. ok. 2m nad podłog. Link pocigow naley skróci tak, aby koczyła si ok. 5cm nad podłog. Dla uzyskania dodatkowej ochrony przed wilgoci mona element dodatkowo osłoni przezroczyst pokrywk IP44 typu ELFC 44 - We wszystkich elementach typu FAP naley ustawi zwork na płytce drukowanej w pozycji B - Przy montau elementów systemu przyzywowego w ramkach wielokrotnych naley zachowa odstp midzy puszkami instalacyjnymi 71mm. Mona to uzyska poprzez zastosowanie np. puszek typu AU3.2 i AU17.2 wraz z łcznikami PMR 474 i PMR Przy łczeniu w ramce wielokrotnej elementów systemu przyzywowego wraz z osprztem 230V (wyłcznik, gniazdo) naley odseparowa obwody systemu przyzywowego 24V od obwodów sieci 230V instalujc je w osobnych puszkach AU3.2 połczonych przez PMR Kontrola jakoci robót 6.1. Zasady kontroli jakoci robót W trakcie odbioru instalacji elektrycznych naley przedłoy komisji protokoły z bada. Std te instalacje w budynku powinny by poddane szczegółowym ogldzinom i próbom, obejmujcym take niezbdny zakres pomiarów w celu sprawdzenia, czy spełniaj wymagania dotyczce ochrony ludzi, zwierzt i mienia przed zagroeniami, których moe sta si przyczyn. Członkowie komisji, przed przystpieniem do ogldzin i prób powinni otrzyma i zapozna si z uaktualnion dokumentacj techniczn oraz protokołami ze sprawdze czstkowych. Osoby wykonujce pomiary powinny posiada odpowiednie kwalifikacje, potwierdzone uprawnieniami do wykonywania bada. W czasie wykonywania prób naley zachowa szczególn ostrono, celem zapewnienia bezpieczestwa ludziom i uniknicia uszkodze obiektu lub zainstalowanego wyposaenia. Kontrola jakoci wykonania instalacji powinna obejmowa przede wszystkim sprawdzenie: - zgodnoci zastosowanych do wbudowania wyrobów i zainstalowanych urzdze z dokumentacj techniczn, normami i certyfikatami, - prawidłowoci wykonania połcze przewodów, - poprawnoci wykonania oprzewodowania oraz zachowania wymaganych - odległoci od innych instalacji i urzdze, - poprawnoci wykonania przej przewodów przez stropy i ciany, - prawidłowoci zamontowania urzdze elektrycznych oraz sprztu i osprztu, - w dostosowaniu do warunków rodowiskowych i warunków pracy w miejscu ich zainstalowania, - prawidłowego oznaczenia obwodów, bezpieczników, łczników, zacisków itp., - prawidłowego umieszczania schematów, tablic ostrzegawczych oraz innych informacji, - prawidłowoci oznaczenia przewodów neutralnych, ochronnych i ochronne neutralnych, - prawidłowoci doboru urzdze i rodków ochrony od wpływów zewntrznych warunków rodowiskowych w jakich pracuj), - spełnienia dodatkowych zalece projektanta lub inspektora nadzoru wprowadzonych do dokumentacji technicznej Zasady umieszczania schematów, tablic ostrzegawczych oraz innych istotnych informacji, o których jest mowa wyej okrelone s w nastpujcych normach: PN-88/E Urzdzenia elektryczne. Tablice i znaki bezpieczestwa. PN-92/N-01256/01 Znaki bezpieczestwa. Ochrona przeciwpoarowa. PN-92/N-01256/02 Znaki bezpieczestwa. Ewakuacja. PN-92/N-01256/03 Znaki bezpieczestwa. Ochrona i higiena pracy. 11

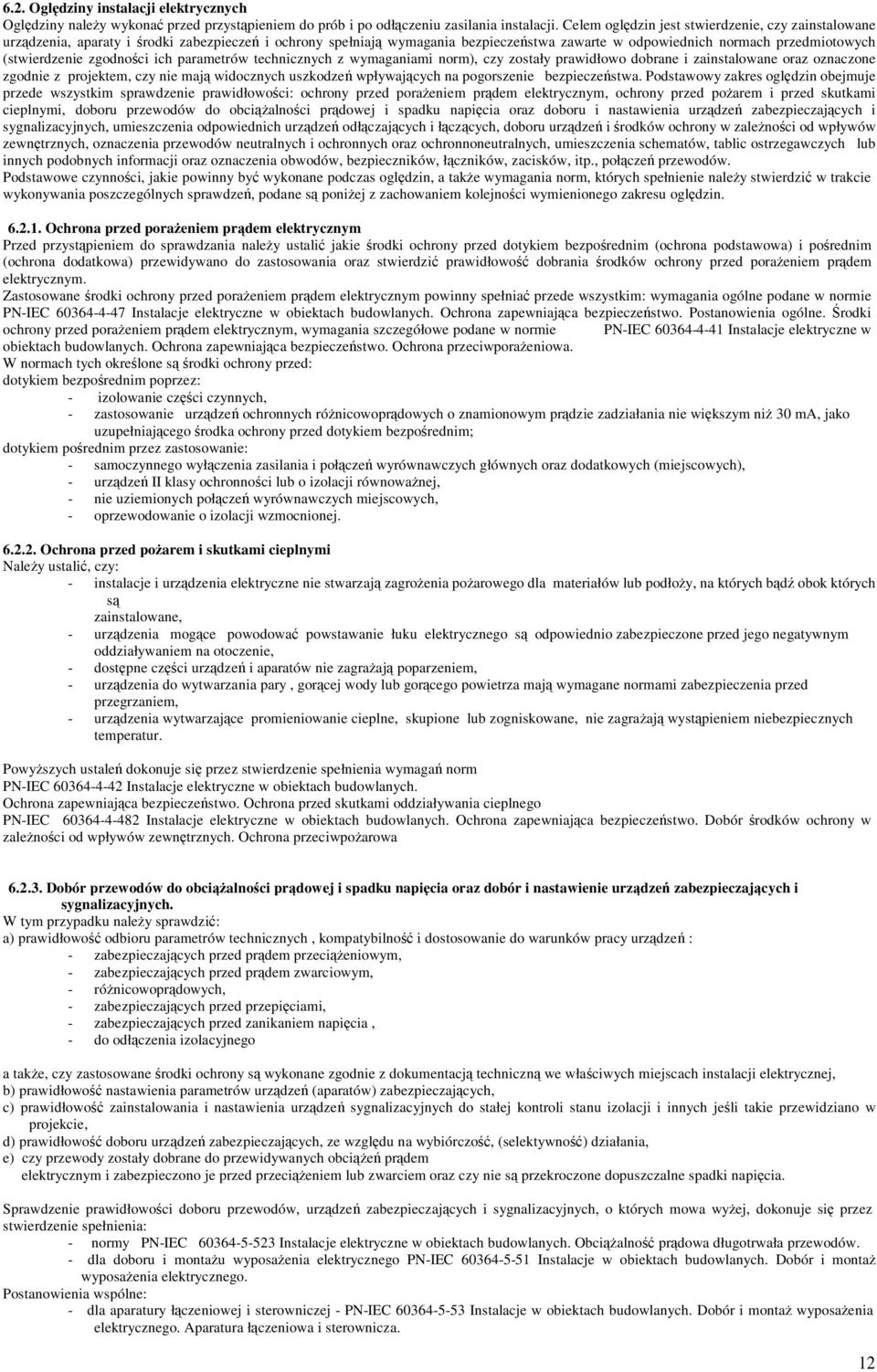

12 6.2. Ogldziny instalacji elektrycznych Ogldziny naley wykona przed przystpieniem do prób i po odłczeniu zasilania instalacji. Celem ogldzin jest stwierdzenie, czy zainstalowane urzdzenia, aparaty i rodki zabezpiecze i ochrony spełniaj wymagania bezpieczestwa zawarte w odpowiednich normach przedmiotowych (stwierdzenie zgodnoci ich parametrów technicznych z wymaganiami norm), czy zostały prawidłowo dobrane i zainstalowane oraz oznaczone zgodnie z projektem, czy nie maj widocznych uszkodze wpływajcych na pogorszenie bezpieczestwa. Podstawowy zakres ogldzin obejmuje przede wszystkim sprawdzenie prawidłowoci: ochrony przed poraeniem prdem elektrycznym, ochrony przed poarem i przed skutkami cieplnymi, doboru przewodów do obcialnoci prdowej i spadku napicia oraz doboru i nastawienia urzdze zabezpieczajcych i sygnalizacyjnych, umieszczenia odpowiednich urzdze odłczajcych i łczcych, doboru urzdze i rodków ochrony w zalenoci od wpływów zewntrznych, oznaczenia przewodów neutralnych i ochronnych oraz ochronnoneutralnych, umieszczenia schematów, tablic ostrzegawczych lub innych podobnych informacji oraz oznaczenia obwodów, bezpieczników, łczników, zacisków, itp., połcze przewodów. Podstawowe czynnoci, jakie powinny by wykonane podczas ogldzin, a take wymagania norm, których spełnienie naley stwierdzi w trakcie wykonywania poszczególnych sprawdze, podane s poniej z zachowaniem kolejnoci wymienionego zakresu ogldzin Ochrona przed poraeniem prdem elektrycznym Przed przystpieniem do sprawdzania naley ustali jakie rodki ochrony przed dotykiem bezporednim (ochrona podstawowa) i porednim (ochrona dodatkowa) przewidywano do zastosowania oraz stwierdzi prawidłowo dobrania rodków ochrony przed poraeniem prdem elektrycznym. Zastosowane rodki ochrony przed poraeniem prdem elektrycznym powinny spełnia przede wszystkim: wymagania ogólne podane w normie PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym, wymagania szczegółowe podane w normie PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przeciwporaeniowa. W normach tych okrelone s rodki ochrony przed: dotykiem bezporednim poprzez: - izolowanie czci czynnych, - zastosowanie urzdze ochronnych rónicowoprdowych o znamionowym prdzie zadziałania nie wikszym ni 30 ma, jako uzupełniajcego rodka ochrony przed dotykiem bezporednim; dotykiem porednim przez zastosowanie: - samoczynnego wyłczenia zasilania i połcze wyrównawczych głównych oraz dodatkowych (miejscowych), - urzdze II klasy ochronnoci lub o izolacji równowanej, - nie uziemionych połcze wyrównawczych miejscowych, - oprzewodowanie o izolacji wzmocnionej Ochrona przed poarem i skutkami cieplnymi Naley ustali, czy: - instalacje i urzdzenia elektryczne nie stwarzaj zagroenia poarowego dla materiałów lub podłoy, na których bd obok których s zainstalowane, - urzdzenia mogce powodowa powstawanie łuku elektrycznego s odpowiednio zabezpieczone przed jego negatywnym oddziaływaniem na otoczenie, - dostpne czci urzdze i aparatów nie zagraaj poparzeniem, - urzdzenia do wytwarzania pary, gorcej wody lub gorcego powietrza maj wymagane normami zabezpieczenia przed przegrzaniem, - urzdzenia wytwarzajce promieniowanie cieplne, skupione lub zogniskowane, nie zagraaj wystpieniem niebezpiecznych temperatur. Powyszych ustale dokonuje si przez stwierdzenie spełnienia wymaga norm PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed skutkami oddziaływania cieplnego PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Ochrona przeciwpoarowa Dobór przewodów do obcialnoci prdowej i spadku napicia oraz dobór i nastawienie urzdze zabezpieczajcych i sygnalizacyjnych. W tym przypadku naley sprawdzi: a) prawidłowo odbioru parametrów technicznych, kompatybilno i dostosowanie do warunków pracy urzdze : - zabezpieczajcych przed prdem przecieniowym, - zabezpieczajcych przed prdem zwarciowym, - rónicowoprdowych, - zabezpieczajcych przed przepiciami, - zabezpieczajcych przed zanikaniem napicia, - do odłczenia izolacyjnego a take, czy zastosowane rodki ochrony s wykonane zgodnie z dokumentacj techniczn we właciwych miejscach instalacji elektrycznej, b) prawidłowo nastawienia parametrów urzdze (aparatów) zabezpieczajcych, c) prawidłowo zainstalowania i nastawienia urzdze sygnalizacyjnych do stałej kontroli stanu izolacji i innych jeli takie przewidziano w projekcie, d) prawidłowo doboru urzdze zabezpieczajcych, ze wzgldu na wybiórczo, (selektywno) działania, e) czy przewody zostały dobrane do przewidywanych obcie prdem elektrycznym i zabezpieczono je przed przecieniem lub zwarciem oraz czy nie s przekroczone dopuszczalne spadki napicia. Sprawdzenie prawidłowoci doboru przewodów, urzdze zabezpieczajcych i sygnalizacyjnych, o których mowa wyej, dokonuje si przez stwierdzenie spełnienia: - normy PN-IEC Instalacje elektryczne w obiektach budowlanych. Obcialno prdowa długotrwała przewodów. - dla doboru i montau wyposaenia elektrycznego PN-IEC Instalacje w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia wspólne: - dla aparatury łczeniowej i sterowniczej - PN-IEC Instalacje w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura łczeniowa i sterownicza. 12

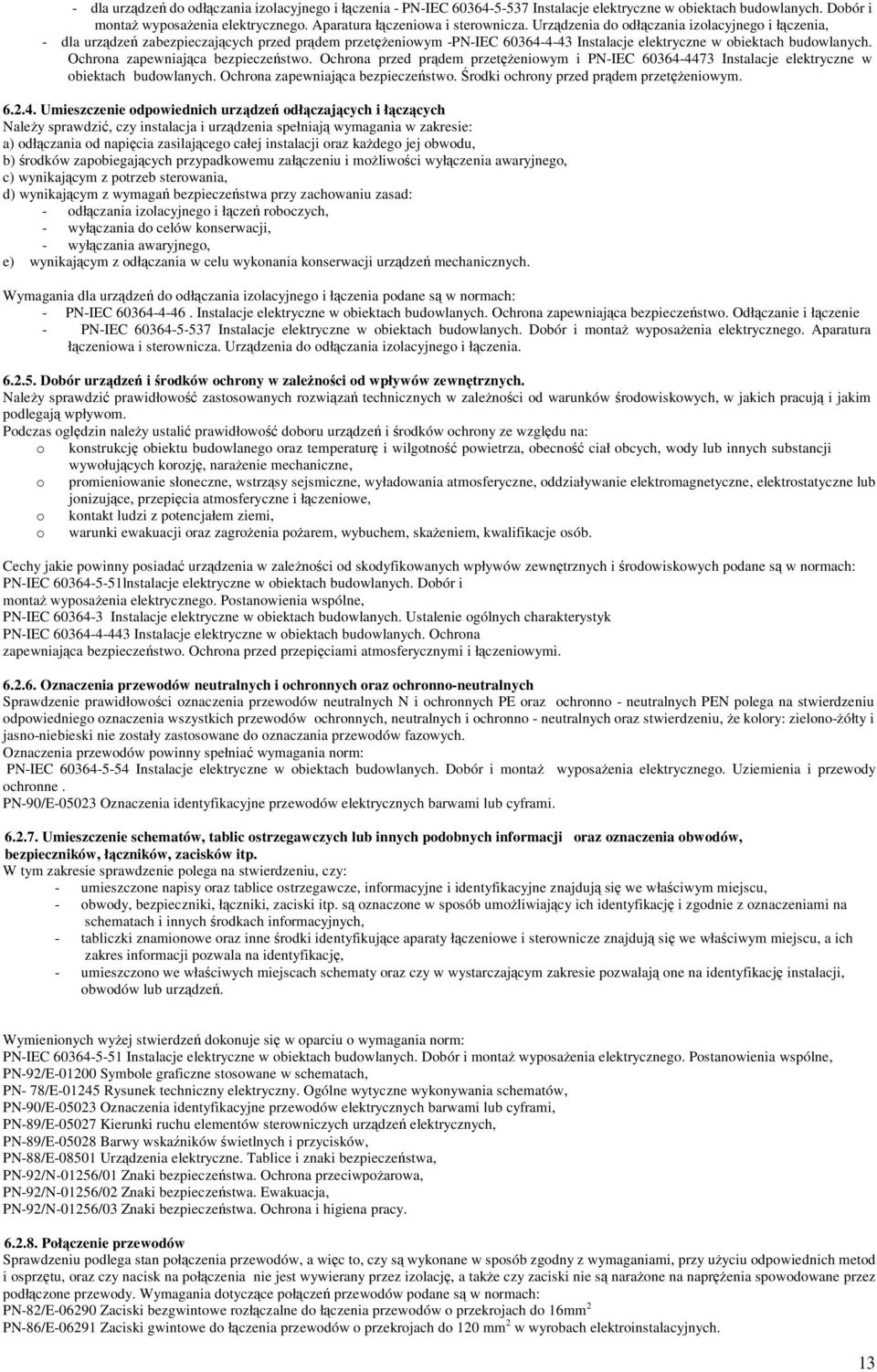

13 - dla urzdze do odłczania izolacyjnego i łczenia - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura łczeniowa i sterownicza. Urzdzenia do odłczania izolacyjnego i łczenia, - dla urzdze zabezpieczajcych przed prdem przeteniowym -PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed prdem przeteniowym i PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. rodki ochrony przed prdem przeteniowym Umieszczenie odpowiednich urzdze odłczajcych i łczcych Naley sprawdzi, czy instalacja i urzdzenia spełniaj wymagania w zakresie: a) odłczania od napicia zasilajcego całej instalacji oraz kadego jej obwodu, b) rodków zapobiegajcych przypadkowemu załczeniu i moliwoci wyłczenia awaryjnego, c) wynikajcym z potrzeb sterowania, d) wynikajcym z wymaga bezpieczestwa przy zachowaniu zasad: - odłczania izolacyjnego i łcze roboczych, - wyłczania do celów konserwacji, - wyłczania awaryjnego, e) wynikajcym z odłczania w celu wykonania konserwacji urzdze mechanicznych. Wymagania dla urzdze do odłczania izolacyjnego i łczenia podane s w normach: - PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Odłczanie i łczenie - PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura łczeniowa i sterownicza. Urzdzenia do odłczania izolacyjnego i łczenia Dobór urzdze i rodków ochrony w zalenoci od wpływów zewntrznych. Naley sprawdzi prawidłowo zastosowanych rozwiza technicznych w zalenoci od warunków rodowiskowych, w jakich pracuj i jakim podlegaj wpływom. Podczas ogldzin naley ustali prawidłowo doboru urzdze i rodków ochrony ze wzgldu na: o konstrukcj obiektu budowlanego oraz temperatur i wilgotno powietrza, obecno ciał obcych, wody lub innych substancji wywołujcych korozj, naraenie mechaniczne, o promieniowanie słoneczne, wstrzsy sejsmiczne, wyładowania atmosferyczne, oddziaływanie elektromagnetyczne, elektrostatyczne lub jonizujce, przepicia atmosferyczne i łczeniowe, o kontakt ludzi z potencjałem ziemi, o warunki ewakuacji oraz zagroenia poarem, wybuchem, skaeniem, kwalifikacje osób. Cechy jakie powinny posiada urzdzenia w zalenoci od skodyfikowanych wpływów zewntrznych i rodowiskowych podane s w normach: PN-IEC lnstalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia wspólne, PN-IEC Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Ochrona przed przepiciami atmosferycznymi i łczeniowymi Oznaczenia przewodów neutralnych i ochronnych oraz ochronno-neutralnych Sprawdzenie prawidłowoci oznaczenia przewodów neutralnych N i ochronnych PE oraz ochronno - neutralnych PEN polega na stwierdzeniu odpowiedniego oznaczenia wszystkich przewodów ochronnych, neutralnych i ochronno - neutralnych oraz stwierdzeniu, e kolory: zielono-ółty i jasno-niebieski nie zostały zastosowane do oznaczania przewodów fazowych. Oznaczenia przewodów powinny spełnia wymagania norm: PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne. PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi Umieszczenie schematów, tablic ostrzegawczych lub innych podobnych informacji oraz oznaczenia obwodów, bezpieczników, łczników, zacisków itp. W tym zakresie sprawdzenie polega na stwierdzeniu, czy: - umieszczone napisy oraz tablice ostrzegawcze, informacyjne i identyfikacyjne znajduj si we właciwym miejscu, - obwody, bezpieczniki, łczniki, zaciski itp. s oznaczone w sposób umoliwiajcy ich identyfikacj i zgodnie z oznaczeniami na schematach i innych rodkach informacyjnych, - tabliczki znamionowe oraz inne rodki identyfikujce aparaty łczeniowe i sterownicze znajduj si we właciwym miejscu, a ich zakres informacji pozwala na identyfikacj, - umieszczono we właciwych miejscach schematy oraz czy w wystarczajcym zakresie pozwalaj one na identyfikacj instalacji, obwodów lub urzdze. Wymienionych wyej stwierdze dokonuje si w oparciu o wymagania norm: PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia wspólne, PN-92/E Symbole graficzne stosowane w schematach, PN- 78/E Rysunek techniczny elektryczny. Ogólne wytyczne wykonywania schematów, PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi, PN-89/E Kierunki ruchu elementów sterowniczych urzdze elektrycznych, PN-89/E Barwy wska ników wietlnych i przycisków, PN-88/E Urzdzenia elektryczne. Tablice i znaki bezpieczestwa, PN-92/N-01256/01 Znaki bezpieczestwa. Ochrona przeciwpoarowa, PN-92/N-01256/02 Znaki bezpieczestwa. Ewakuacja, PN-92/N-01256/03 Znaki bezpieczestwa. Ochrona i higiena pracy Połczenie przewodów Sprawdzeniu podlega stan połczenia przewodów, a wic to, czy s wykonane w sposób zgodny z wymaganiami, przy uyciu odpowiednich metod i osprztu, oraz czy nacisk na połczenia nie jest wywierany przez izolacj, a take czy zaciski nie s naraone na naprenia spowodowane przez podłczone przewody. Wymagania dotyczce połcze przewodów podane s w normach: PN-82/E Zaciski bezgwintowe rozłczalne do łczenia przewodów o przekrojach do 16mm 2 PN-86/E Zaciski gwintowe do łczenia przewodów o przekrojach do 120 mm 2 w wyrobach elektroinstalacyjnych. 13

14 W trakcie ogldzin moliwe jest wykrycie wad, błdów montaowych i innych usterek w instalacji elektrycznej. Usterki te musz by usunite przed przystpieniem do prób i pomiarów. Wykonywanie tych prób bez usunicia usterek, mogcych mie wpływ na wynik bada jest niedopuszczalne 7. Dokumentacja powykonawcza 7.1. Do odbioru robót elektrycznych wykonawca winien przedłoy nastpujce dokumenty - dokumentacj techniczn powykonawcz opiecztowan i powiadczon za zgodno z wykonawstwem przez osob uprawnion do wykonywania robót; - geodezyjn dokumentacj powykonawcz dla instalacji zewntrznych; - deklaracje zgodnoci, certyfikaty, atesty na zabudowane materiały z ich wykazem podpisanym przez uprawnionego kierownika robót; - karty gwarancyjne, DTR-ki - metryki urzdze odgromowych - owiadczenie kierownika robót w/g ustalonego wzoru - owiadczenie Wykonawcy o wykonaniu robót zgodnie z aktualnie obowizujcymi normami przepisami oraz posiadan wiedz techniczn. Wykonawca winien dokona próbnego załczenia pod napicie urzdze i instalacji, protokoły z pomiarów - Badania i pomiary instalacji owietleniowej i siłowej oraz linii kablowych do 1 kv im towarzyszcych obejmuj: - Sprawdzenie cigłoci ył przewodów - Sprawdzenie poprawnoci połcze - Sprawdzenie adresów przewodów kabelkowych z list adresow - Pomiar rezystancji izolacji obwodów - Pomiar rezystancji ptli zwarcia - Pomiar rezystancji uziemie roboczych i ochronnych - Pomiar rezystancji uziemie korytek - Pomiar natenia owietlenia - Badanie wyłczników ochronnych rónicowoprdowych - Badanie obwodów sterowniczych i sygnalizacyjnych towarzyszcych instalacjom owietleniowym i siłowym wewntrznym - Sprawdzenie adresów kabli z list adresow - Sprawdzenie opasek kablowych - Sprawdzenie przykrycia z folii ostrzegawczej - Pomiar rezystancji ył kabla - Pomiar rezystancji izolacji kabla Wymagania dodatkowe dotyczce bada i pomiarów - Z wykonanych bada i pomiarów oraz dokonaniu oceny ich wyników musz by sporzdzone raporty w ustalony w PZJ sposób - Badania i pomiary powinna wykona uprawniona osoba/pracownik Laboratorium - Wszystkie przyrzdy pomiarowe uyte do bada i pomiarów musz posiada aktualne wiadectwa wzorcowania i oznaczony status metrologiczny. Dane identyfikujce przyrzd pomiarowy musz by zamieszczone w raporcie (protokóle) z bada i pomiarów. 8. Przepisy zwizane Warunki techniczne wykonywania i odbioru robót budowlano-montaowych. Instalacje elektryczne. Wydawnictwo "Arkady" 1990 Rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia r.(wraz z pó niejszymi zmianami) w sprawie ogólnych przepisów bezpieczestwa i higieny pracy. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przeciwporaeniowa PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed skutkami oddziaływania cieplnego PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed prdem przeteniowym PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed obnieniem napicia PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Odłczanie izolacyjne i łczenie PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Stosowanie rodków dla zapewnienia bezpieczestwa. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed przepiciami. Ochrona przed przepiciami atmosferycznymi i łczeniowymi PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed przepiciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Stosowanie rodków ochrony zapewniajcych bezpieczestwo. rodki ochrony przed prdem przeteeniowym PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Ochrona przeciwpoarowa PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia ogólne PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Obcialno prdowa długotrwała przewodów PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Instalacja bezpieczestwa PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urzdzenia dołczenia izolacyjnego i łczenia 14

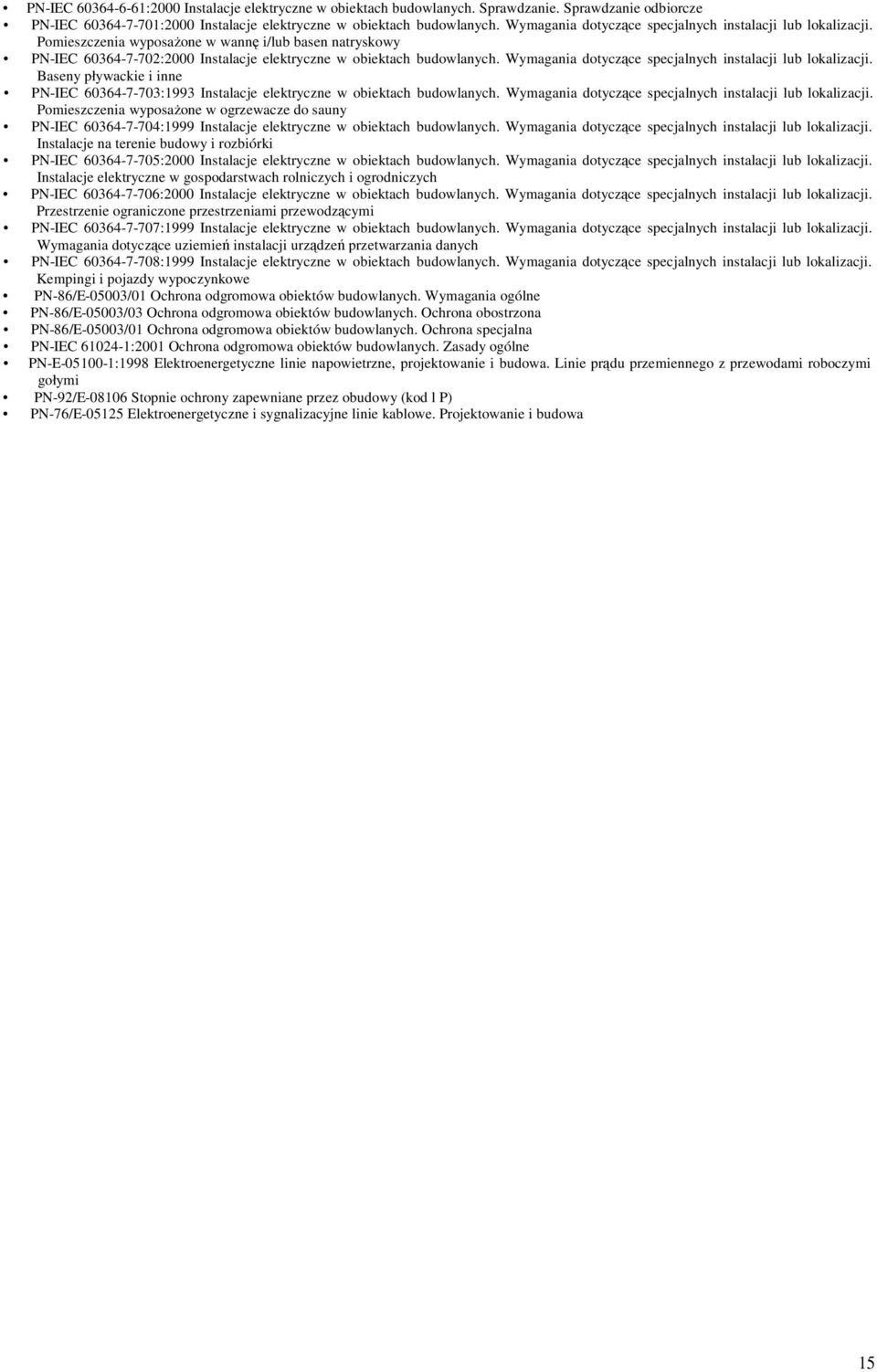

15 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Pomieszczenia wyposaone w wann i/lub basen natryskowy PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Baseny pływackie i inne PN-IEC :1993 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Pomieszczenia wyposaone w ogrzewacze do sauny PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Instalacje elektryczne w gospodarstwach rolniczych i ogrodniczych PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone przestrzeniami przewodzcymi PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Wymagania dotyczce uziemie instalacji urzdze przetwarzania danych PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Kempingi i pojazdy wypoczynkowe PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne PN-86/E-05003/03 Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona PN-86/E-05003/01 Ochrona odgromowa obiektów budowlanych. Ochrona specjalna PN-IEC :2001 Ochrona odgromowa obiektów budowlanych. Zasady ogólne PN-E :1998 Elektroenergetyczne linie napowietrzne, projektowanie i budowa. Linie prdu przemiennego z przewodami roboczymi gołymi PN-92/E Stopnie ochrony zapewniane przez obudowy (kod l P) PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa 15

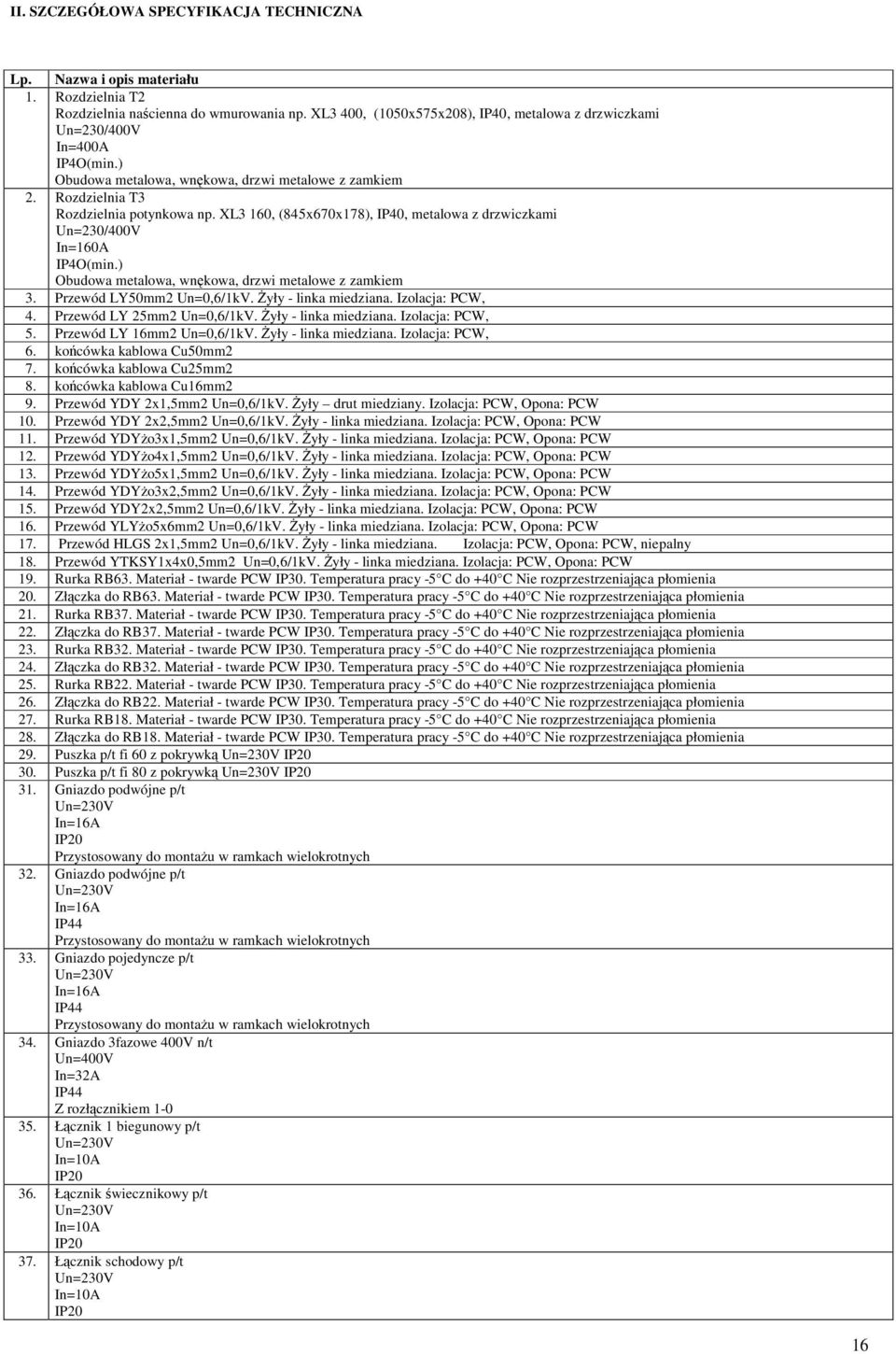

16 II. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA Lp. Nazwa i opis materiału 1. Rozdzielnia T2 Rozdzielnia nacienna do wmurowania np. XL3 400, (1050x575x208), IP40, metalowa z drzwiczkami Un=230/400V In=400A IP4O(min.) Obudowa metalowa, wnkowa, drzwi metalowe z zamkiem 2. Rozdzielnia T3 Rozdzielnia potynkowa np. XL3 160, (845x670x178), IP40, metalowa z drzwiczkami Un=230/400V In=160A IP4O(min.) Obudowa metalowa, wnkowa, drzwi metalowe z zamkiem 3. Przewód LY50mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, 4. Przewód LY 25mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, 5. Przewód LY 16mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, 6. kocówka kablowa Cu50mm2 7. kocówka kablowa Cu25mm2 8. kocówka kablowa Cu16mm2 9. Przewód YDY 2x1,5mm2 Un=0,6/1kV. yły drut miedziany. Izolacja: PCW, Opona: PCW 10. Przewód YDY 2x2,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 11. Przewód YDYo3x1,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 12. Przewód YDYo4x1,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 13. Przewód YDYo5x1,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 14. Przewód YDYo3x2,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 15. Przewód YDY2x2,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 16. Przewód YLYo5x6mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 17. Przewód HLGS 2x1,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW, niepalny 18. Przewód YTKSY1x4x0,5mm2 Un=0,6/1kV. yły - linka miedziana. Izolacja: PCW, Opona: PCW 19. Rurka RB63. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 20. Złczka do RB63. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 21. Rurka RB37. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 22. Złczka do RB37. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 23. Rurka RB32. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 24. Złczka do RB32. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 25. Rurka RB22. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 26. Złczka do RB22. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 27. Rurka RB18. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 28. Złczka do RB18. Materiał - twarde PCW IP30. Temperatura pracy -5 C do +40 C Nie rozprzestrzeniajca płomienia 29. Puszka p/t fi 60 z pokrywk 30. Puszka p/t fi 80 z pokrywk 31. Gniazdo podwójne p/t In=16A Przystosowany do montau w ramkach wielokrotnych 32. Gniazdo podwójne p/t In=16A IP44 Przystosowany do montau w ramkach wielokrotnych 33. Gniazdo pojedyncze p/t In=16A IP44 Przystosowany do montau w ramkach wielokrotnych 34. Gniazdo 3fazowe 400V n/t Un=400V In=32A IP44 Z rozłcznikiem Łcznik 1 biegunowy p/t In=10A 36. Łcznik wiecznikowy p/t In=10A 37. Łcznik schodowy p/t In=10A 16

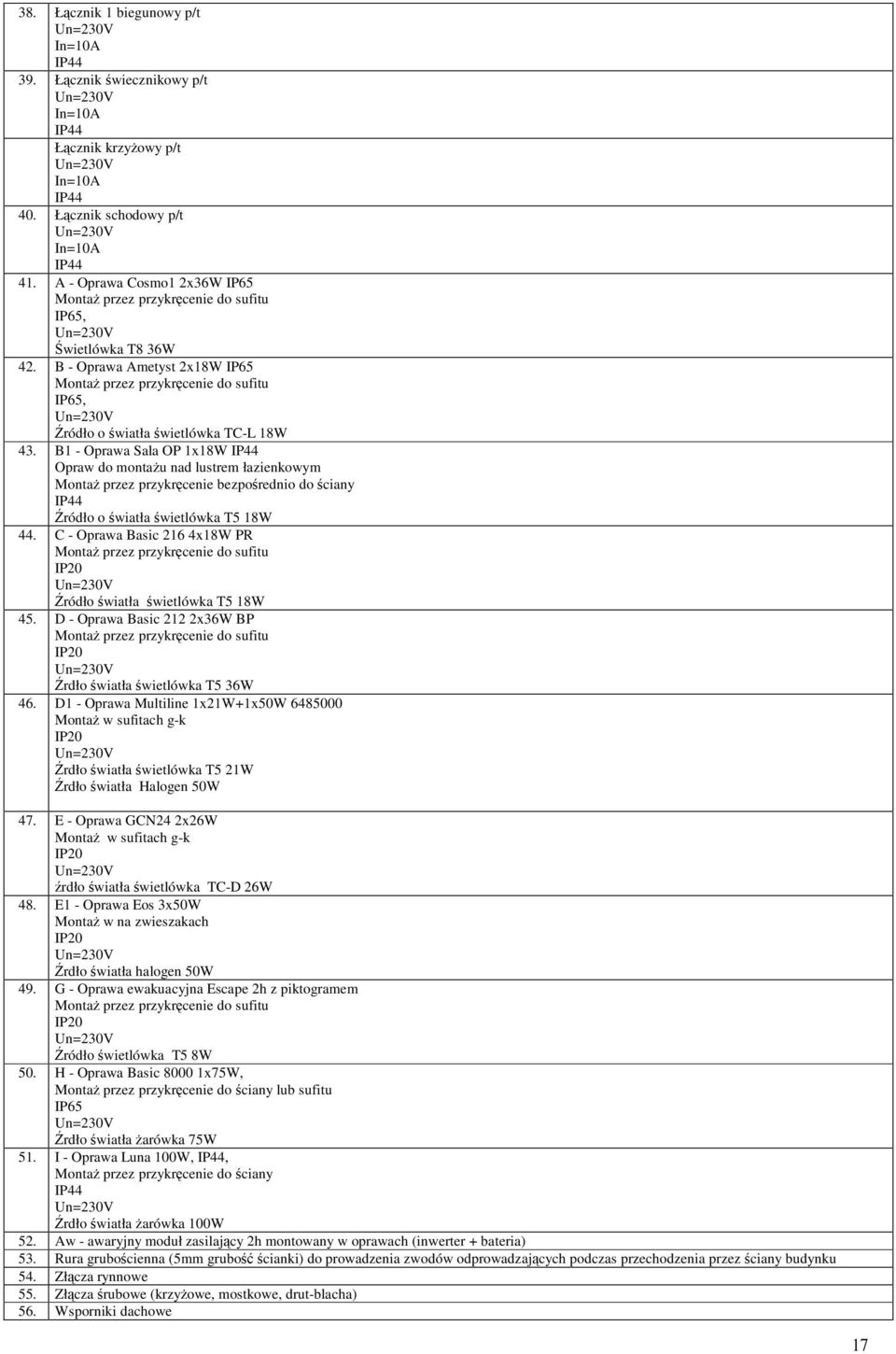

17 38. Łcznik 1 biegunowy p/t In=10A IP Łcznik wiecznikowy p/t In=10A IP44 Łcznik krzyowy p/t In=10A IP Łcznik schodowy p/t In=10A IP A - Oprawa Cosmo1 2x36W IP65 Monta przez przykrcenie do sufitu IP65, wietlówka T8 36W 42. B - Oprawa Ametyst 2x18W IP65 Monta przez przykrcenie do sufitu IP65, ródło o wiatła wietlówka TC-L 18W 43. B1 - Oprawa Sala OP 1x18W IP44 Opraw do montau nad lustrem łazienkowym Monta przez przykrcenie bezporednio do ciany IP44 ródło o wiatła wietlówka T5 18W 44. C - Oprawa Basic 216 4x18W PR Monta przez przykrcenie do sufitu ródło wiatła wietlówka T5 18W 45. D - Oprawa Basic 212 2x36W BP Monta przez przykrcenie do sufitu rdło wiatła wietlówka T5 36W 46. D1 - Oprawa Multiline 1x21W+1x50W Monta w sufitach g-k rdło wiatła wietlówka T5 21W rdło wiatła Halogen 50W 47. E - Oprawa GCN24 2x26W Monta w sufitach g-k rdło wiatła wietlówka TC-D 26W 48. E1 - Oprawa Eos 3x50W Monta w na zwieszakach rdło wiatła halogen 50W 49. G - Oprawa ewakuacyjna Escape 2h z piktogramem Monta przez przykrcenie do sufitu ródło wietlówka T5 8W 50. H - Oprawa Basic x75W, Monta przez przykrcenie do ciany lub sufitu IP65 rdło wiatła arówka 75W 51. I - Oprawa Luna 100W, IP44, Monta przez przykrcenie do ciany IP44 rdło wiatła arówka 100W 52. Aw - awaryjny moduł zasilajcy 2h montowany w oprawach (inwerter + bateria) 53. Rura grubocienna (5mm grubo cianki) do prowadzenia zwodów odprowadzajcych podczas przechodzenia przez ciany budynku 54. Złcza rynnowe 55. Złcza rubowe (krzyowe, mostkowe, drut-blacha) 56. Wsporniki dachowe 17

18 57. Szafki rewizyjne do montau złcz kontrolnych pod elewacj 58. Drut FeZn 8mm - Cynkowany ogniowo 59. Bednarka 25x4 mm - Cynkowana ogniowo 60. Przewód LgY 6 mm2 Un=450/750V yły - z drutów miedzianych Izolacja: PCW Opona: PCW 61. Rura DVR Obejma stalowa do mocowania na rurach - Cynkowane ogniowo 63. system przyzywowy (w W.C. niepełnosprawnych) FLM 1000 transformator FIM buczek z lampk FAP przycisk z lampk FAP przycisk pocigowy FEH kasownik III. UWAGI KOCOWE Zawarte powyej dyspozycje materiałowe s obowizujce bezwzgldnie. Kada potencjalna ich zmiana wymaga zgody autora projektu. 18
